第五章 高频功率放大器

一、简答题

1.什么叫做高频功率放大器?它的功用是什么?应对它提出哪些主要要求?为什么高频功放一般在B 类、C 类状态下工作?为什么通常采用谐振回路作负载? 答:高频功率放大器是一种能将直流电源的能量转换为高频信号能量的放大电路,其主要功能是放大放大高频信号功率,具有比较高的输出功率和效率。对它的基本要求是有选频作用、输出功率大、自身损耗小、效率高、所以为了提高效率,一般选择在B 或C 类下工作,但此时的集电极电流是一个余弦脉冲,因此必须用谐振电路做负载,才能得到所需频率的正弦高频信号。

2.已知高频功放工作在过压状态,现欲将它调整到临界状态,可以改变哪些外界因素来实现,变化方向如何?在此过程中集电极输出功率如何变化? 解:可以通过采取以下措施

1)减小激励Ub ,集电极电流Ic1和电压振幅UC 基本不变,输出功率和效率

基本不变。

2)增大基极的负向偏置电压,集电极电流Ic1和电压振幅UC 基本不变,输

出功率和效率基本不变。

3)减小负载电阻RL ,集电极电流Ic1增大,IC0也增大,但电压振幅UC 减

小不大,因此输出功率上升。

4)增大集电极电源电压,Ic1、IC0和UC 增大,输出功率也随之增大,效率

基本不变。

3.丙类功率放大器为什么要用谐振回路作为负载?

解:利用谐振回路的选频作用,可以将失真的集电极电流脉冲变换为不失真的输出余弦电压。同时,谐振回路还可以将含有电抗分量的外接负载转换为谐振电阻P R ,而且调节A L 和A C 还能保持回路谐振时使P R 等于放大管所需要的集电极负载值,实现阻抗匹配。因此,在谐振功率放大器中,谐振回路起到了选频和匹配的双重作用。

4. 改正图示线路中的错误,不得改变馈电形式,重新画出正确的线路。 解:

改正后

二、计算题 1.已知集电极电流余弦脉冲max 100mA C i =,试求通角120θ=?,70θ=?时集电极电流的直流分量0c I 和基波分量c m I ;CC 0.95cm U V =,求出两种情况下放大器的效率各为多少?

解: (1) 120θ=?,0()0.406αθ=,1()0.536αθ=

(2) 70θ=?,0()0.253αθ=,1()0.436αθ=

2.已知谐振功率放大器的CC 24V V =,C0250mA I =,5W o P =,cm CC 0.9U V =,试求该放大器的D P 、C P 、C η以及c1m I 、max C i 、θ。

解: 00.25246W D C CC P I V ==?=

3.一谐振功率放大器,CC 30V V =,测得C0100mA I =,cm 28V U =,70θ=?,求e R 、o P 和C η。

解: 0max 0100395mA (70)0.253

c C I i α===? 4.已知CC 12V V =,BE(on)0.6V U =,BB 0.3V U =-,

放大器工作在临界状态cm 10.5V U =,要求输出功率o 1W P =,60θ=?,试求该放大器的谐振电阻e R 、输入电压im U 及集电极效率C η。

解: 22

1110.555221

cm e o U R P ===Ωg 5.高频功率晶体管3DA4参数为fT =100MHz ,20β=,集电极最大允许耗散功率PCM =20W ,饱和临界线跨导gcr =0.8A/V ,用它做成2MHz 的谐振功率放大器,选定VCC =24V ,0max 70, 2.2c C i A θ==,并工作于临界状态。试计算Rp 、Po 、Pc 、c P η=与。

01[(70)0.436]α=,00[(70)0.253]α=。

2

C 2

E 2

L

高频电子线路复习题一答案

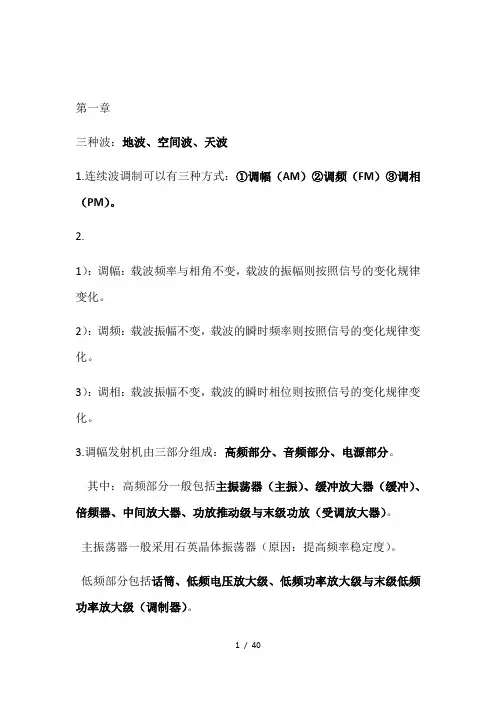

高频电子电路第一章 (一)填空题 1、语音信号的频率范围为,图象信号的频率范围为,音频信号的频率范围为。 (答案:300~3400Hz;0~6MHz;20Hz~20kHz) 2、无线电发送设备中常用的高频电路有、、 、。 (答案:振荡器、调制电路、高频放大器、高频功率放大器) 3、无线电接收设备中常用的高频电路有、、 、。 (答案:高频放大器、解调器、混频器;振荡器) 4、通信系统的组成:、、、、。 (答案:信号源、发送设备、传输信道、接收设备、终端) 5、在接收设备中,检波器的作用是。 (答案:还原调制信号) 6、有线通信的传输信道是,无线通信的传输信道是。 (答案:电缆;自由空间) 7、调制是用音频信号控制载波的、、。 (答案:振幅;频率;相位) 8、无线电波传播速度固定不变,频率越高,波长;频率;波长越长。(答案:越短;越低) (二)选择题 1、下列表达式正确的是。 A)低频信号可直接从天线有效地辐射。 B)低频信号必须转载到高频信号上才能从天线有效地辐射。 C)高频信号及低频信号都不能从天线上有效地辐射。 D)高频信号及低频信号都能从天线上有效地辐射。 (答案:B) 2、为了有效地发射电磁波,天线尺寸必须与相比拟。 A)辐射信号的波长。B)辐射信号的频率。 C)辐射信号的振幅。D)辐射信号的相位。 (答案:A) 3、电视、调频广播和移动通信均属通信。 A)超短波B)短波C)中波D)微波 (答案:A) (三)问答题 1、画出通信系统的一般模型框图。 2、画出用正弦波进行调幅时已调波的波形。 3、画出用方波进行调幅时已调波的波形。

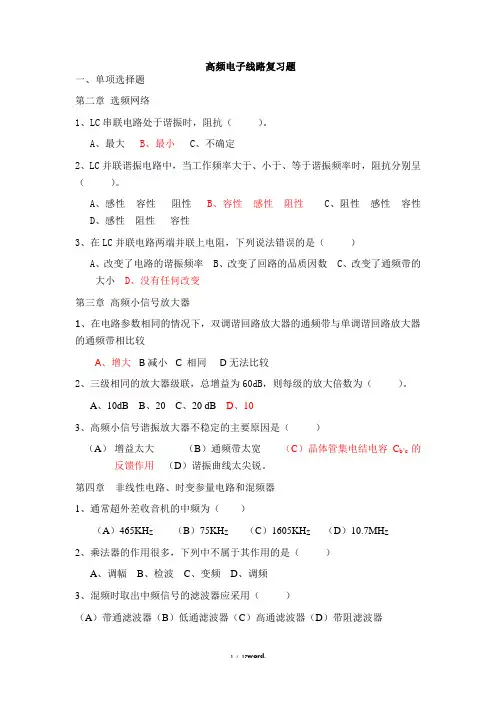

第二章《高频小信号放大器》 (一)填空题 1、LC选频网络的作用是。 (答案:从输入信号中选出有用频率的信号抑制干扰的频率的信号) 2、LC选频网络的电路形式是。 (答案:串联回路和并联回路) 3、在接收机的输入回路中,靠改变进行选台。 (答案:可变电容器电容量) 4、单位谐振曲线指。 (答案:任意频率下的回路电流I与谐振时回路电流I0之比) 5、LC串联谐振电路Q值下降,单位谐振曲线,回路选择性。 (答案:平坦;差) 6、通频带BW0.7是指。 (答案:单位谐振曲线≥所对应的频率范围) 7、LC串联谐振回路Q值下降,频带,选择性。 (答案:增宽;变差) 8、距形系数K r 0.1定义为单位谐振曲线f值下降到时的频带范围与通频带之比。 (答案:0.1) 9、理想谐振回路K r 0.1,实际回路中K r 0.1,其值越越好。 (答案:等于1;大于1;小) 10、LC并联谐振回路谐振时,阻抗为。 (答案:最大且为纯电阻) 11、LC并联谐振回路,当f=f0即谐振时回路阻抗最且为,失谐时阻抗变,当ff0是呈。 (答案:大;纯电阻;小;感性;容性) 12、电容分压耦合联接方式可通过改变的数值来实现阻抗变换。 (答案:分压电容) 13、强耦合η>1,当η越大,谐振曲线两峰间距离越。 (答案:宽) 14、强耦合时,耦合回路η越接近1时,谐振曲线顶部较宽且平坦,较接近理想,通频带较,选择性较。 (答案:距形系数;宽;好) 15、LC并联谐振回路,谐振时并联回路阻抗。 (答案:最大) (二)选择题 1、LC串联谐振回路发生谐振时,回路阻抗为,回路总阻抗为, 回路电流达到。 A)最大值B)最小值C)零D)不能确定 (答案:C;B;A) 2、串联谐振曲线是之间的关系。

高频功率放大器的制作与调试

1 引言 Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件,采用设计库管理模式,可以进行联网设计,具有很强的数据交换能力和开放性及3D模拟功能,是一个32位的设计软件,可以完成电路原理图设计,印制电路板设计和可编程逻辑器件设计等工作,可以设计32个信号层,16个电源--地层和16个机加工层[1]。通信电子电路是通信工程的专业课程。在无线电广播和通信的发射机中,为了获得大功率的高频信号,必须采用高频功率放大器。高频功率放大器按工作频带的宽窄,可分为窄带高频功率放大器和宽带高频功率放大器。窄带高频功率放大器以LC并联谐振回路作负载,因此又把它称为谐振功率放大器。宽带高频功率放大器以传输线变压器为负载,因此又把它称为非谐振功率放大器[2]。实习的目的是掌握通信电子电路的实际开发所需的技术,培养动手能力,观察能力,分析和解决实际问题的能力,巩固、加深理论课知识,增加感性认识,进一步加深对通信电子电路应用的理解,提高对电路制造调试能力和系统设计能力。提高对常见电路故障的分析和判断能;培养学生严肃认真、实事求是的科学态度,理论联系实际的工作作风和辩证思维能力。 1.1 实习目的和要求 (1)掌握高频功率放大器的发射系统电路和接收系统电路的基本组成,理解各个单元模块的工作原理,和调试方法。 (2)学习PROTEL软件的使用方法,掌握电路印刷板的设计与开发方法。用Protel99SE 绘制高频功率放大器的电路原理图,印刷电路板PCB。 (3)掌握实际电路的制作技术与焊接工艺。学习电子焊接的基本工艺、操作和元件的基本识别方法。 (4)实践操作,制作电路模块,将电路原理图转换为现实中的电路板并焊接定性。并调试电路板,查找排线路故障。 (5)通过实习掌握通信电子电路的实际开发,并培养自己的动手能力,观察能力,分析和解决实际问题的能力,巩固、加深理论课知识,增加感性认识,进一步加深对通信电子电路应用的理解,提高对电路制造调试能力和系统设计能力。提高对常见电路故障的分析和判断能;培养学生严肃认真、实事求是的科学态度,理论联系实际的工作作

第五章高频功率放大器习题答案(精品文档)

第五章 高频功率放大器 一、简答题 1.什么叫做高频功率放大器?它的功用是什么?应对它提出哪些主要要求?为什么高频功放一般在B 类、C 类状态下工作?为什么通常采用谐振回路作负载? 答:高频功率放大器是一种能将直流电源的能量转换为高频信号能量的放大电路,其主要功能是放大放大高频信号功率,具有比较高的输出功率和效率。对它的基本要求是有选频作用、输出功率大、自身损耗小、效率高、所以为了提高效率,一般选择在B 或C 类下工作,但此时的集电极电流是一个余弦脉冲,因此必须用谐振电路做负载,才能得到所需频率的正弦高频信号。 2.已知高频功放工作在过压状态,现欲将它调整到临界状态,可以改变哪些外界因素来实现,变化方向如何?在此过程中集电极输出功率如何变化? 解:可以通过采取以下措施 1)减小激励Ub ,集电极电流Ic1和电压振幅UC 基本不变,输出功率和效率基本不变。 2)增大基极的负向偏置电压,集电极电流Ic1和电压振幅UC 基本不变,输出功率和效率基本不变。 3)减小负载电阻RL ,集电极电流Ic1增大,IC0也增大,但电压振幅UC 减小不大,因此输出功率上升。 4)增大集电极电源电压,Ic1、IC0和UC 增大,输出功率也随之增大,效率基本不变。 3.丙类功率放大器为什么要用谐振回路作为负载? 解:利用谐振回路的选频作用,可以将失真的集电极电流脉冲变换为不失真的输出余弦电压。同时,谐振回路还可以将含有电抗分量的外接负载转换为谐振电阻 P R ,而且调节A L 和A C 还能保持回路谐振时使P R 等于放大管所需要的集电极负 载值,实现阻抗匹配。因此,在谐振功率放大器中,谐振回路起到了选频和匹配的双重作用。

第四章 频功率放大器

第四章 高频功率放大器 4-1)若非线性特性用折线近似表示,如题图4-1所示,,/10,1V mA g V V bz ==偏压 ,2V V bb -=激励电压V U 2.5=。求电流i 的各个分量幅度.,,210I I I 若要加大1I ,应怎样改 动U V bb 和? 【解】 (1) )cos (bz bb V wt U V g i -+= 当 ,,0Φ==wt i 即 0)cos (=-Φ+bz bb V U V g 故 ο 552.5) 2(1cos cos 11 =--=-=Φ--U V V bb bz 又 I i wt ==,0 故 mA I a I mA I a I mA I a I a I mA V V mA V U V g I m m m m bZ bb m 622273.0)55(05.822366.0)55(4.422201.0)55()(22)12.52(/10)(2211000=?===?===?==Φ==-+-?=-+=οοο (2)因m I a I )(11Φ= 要 ,1↑I 应 .,)(1↑↑Φm I a 要使,)(1↑Φa 在ο120<Φ时,应增加Φ,即减小b b V ;要使 ,↑m I 应增大U 。 4-2)题图4-2所示为晶体管转移特性,用它作二倍频器,为了使c i 中的二次谐波的成分最大,bb V 应如何选取?(bb V 是直流偏压,设U V bz ,均固定不变) 。 【解】 因 U V V bb bz -= ?cos 当ο 60=?时,二次谐波分量最大,而 ,2160cos = ο故有U V V bb bz -= 21,即

高频电子技术试题库第三章

一、选择题(每题2分) 1在调谐功率放大器中,晶体管工作延伸到非线性区域包括 。( ) A .截止和饱和区 B .线性和截止区 C .线性和饱和区 答案:A 2下列各参数不能够用于调节基本高频调谐功率放大器导通角的参数是 。( ) A .j U B .b E C .L R 答案:C 3调谐功率放大器工作状态的判定是根据ce min u 与 的比较判定。( ) A .ces U B .bm U C .cm U 答案:A 4 一般不用作调谐功率放大器中自给偏压环节的是 。( ) A .射极电流 B .基极电流 C .集电极电流 答案:C 5 高频调谐功率放大器一般工作在 。( ) A .甲类 B .乙类 C .丙类 答案:C 6 窄带高频功率放大器又被称为 。( ) A .调谐功率放大器 B .非调谐功率放大器 C .传输线放大器 答案:A 7 高频调谐功率放大器分析方法 。( ) A .近似法 B .折线法 C .等效分析法 答案:B 8 高频调谐功率放大器电路中晶体管的发射结 。( ) A .正偏 B .反偏 C .0偏置 答案:B 9 高频调谐功率放大器一般工作时的导通角为 。( ) A .180o B .90o C .小于90o

答案:C 10 高频调谐功率放大器在静态时,晶体管处于 区。( ) A .截止 B .饱和 C .线性放大 答案:A 11 高频调谐功率放大器无发射结偏置时,硅管的导通角为 。( ) A .20o ~ 40o B .40o ~ 60o C .60o ~ 80o 答案:B 12 高频调谐功率放大器无发射结偏置时,锗管的导通角为 。( ) A .20o ~ 40o B .40o ~ 60o C .60o ~ 80o 答案:C 13高频调谐功率放大器集电极电流脉冲展开系数中,对应任意导通角,展开系数最大的是 。( ) A .0α B .1α C .2α 答案:B 14高频调谐功率放大器集电极电流脉冲展开系数中,对应任意导通角,1 0αα最大值为 。( ) A .3 B .2 C .1 答案:B 15高频调谐功率放大器集电极电流脉冲展开系数中,对应任意导通角,1 0αα最小值为 。( ) A .3 B .2 C .1 答案:C 16 某晶体管的转移特性,其转移导纳j b 10mA/V,U 0.6V,E 1V g ===-,激励信号电压幅值bm U =3.2V ,则导通角为 。( ) A .90o B .60o C .30o 答案:B 17高频调谐功率放大器一般工作在 状态。( ) A .基波 B .二次谐波 C .三次谐波 答案:A

高频功率放大器实验

实验报告 课程名称:高频电子线路实验指导老师:韩杰、龚淑君成绩:__________________ 实验名称:高频功率放大器实验类型:验证型实验同组学生姓名:_ 一、实验目的和要求(必填)二、实验内容和原理(必填) 三、主要仪器设备(必填)四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析(必填) 七、讨论、心得 一、实验目的 1、了解高频功率放大器的主要技术指标——输出功率、中心频率、末级集电极效率、稳定增益或输入功率、线性动态范围等基本概念,掌握实现这些指标的功率放大器基本设计方法,包括输入、输出阻抗匹配电路设计,回路及滤波器参数设计,功率管的安全保护,偏置方式及放大器防自激考虑等。 2、掌握高频功率放大器选频回路、滤波器的调谐,工作状态(通角)的调整,输入、输出阻抗匹配调整,功率、效率、增益及线性动态范围等主要技术指标的测试方法和技能。二、实验原理 高频功率放大器实验电路原理图如下图图1所示。电路中电阻、电容元件基本上都采用贴片封装形式。放大电路分为三级,均为共射工作,中心频率约为10MHz。 图1 高频功率放大器 第一极(前置级)管子T1采用9018或9013,工作于甲类,集电极回路调谐于中心频率。第二级(驱动级)管子T2采用3DG130C,其工作状态为丙类工作,通角可调。通角在45°~60°时效率最高。调整R W1时,用示波器在测试点P2可看到集电极电流脉冲波形宽度的变化,并可估测通角的大小。第二级集电极回路也调谐于中心频率。第三级(输出级)管子T3也

采用3DG130C,工作于丙类,通角调在60°~70°左右。输出端接有T形带通滤波器和π型阻抗变换器,具有较好的基波选择性、高次谐波抑制和阻抗匹配性能。改变短路器开关K1~K4可观看滤波器的失谐状态,为保证T3管子安全,调整时应适当降低电源电压或减小激励幅度。改变K5、K6可影响T3与51Ω负载的匹配状态。匹配时,51Ω负载上得到最大不失真功率为200mW左右,二次谐波抑制优于20dB,三级总增益不小于20dB,末级集电极到负载上的净效率可达30%左右,考虑滤波匹配网络的插入损耗,集电极效率可达40%以上。开关K8只有在接通后才能使功放达到预定效率,但实验时,为了使R16对末级管子T3起到限流保护作用,K8不要接通,而R16上的电压降也不必扣除,这只使功放总效率略有降低。电源开关K7用于防止稳压电源开机或关机时电压上冲导致末级功放管损坏。 三、主要仪器设备 10MHz高频功率放大器实验板、BT3C(或NW1252)扫频仪、高频信号发生器(QF1056B 或EE1461)、示波器、超高频毫伏表(DA22)、直流稳压电源(电压5~15V连续可调,电流1A)、500型万用表(或数字万用表 四、实验内容和步骤 主要测试指标:功率、效率、线性动态范围 实验准备与仪器设置 1、实验板: ●开关K7用于防止稳压电源开机或关机时电压上冲导致末级功放管损坏,所以稳压电源开 机或关机前,开关K7必须置于关闭(向下); ●短路开关置于K1、K3、K6、K9、K10,否则滤波器失谐,影响T3与51Ω负载的匹配状 态,从而影响实验结果。 2、电源: ●为保证T3管子安全,电源电压最高不超过+15V,实验时设置为+14.5V~+15V。 实验内容与步骤 4)用信号源及示波器测功放输出功率及功率增益 (1)适当改变信号幅度(200~300mV左右),使51Ω负载上得到额定功率200mW。(2)在测试点P2观察电流脉冲,宽度应为周期的1/3左右。 (3)从输入输出信号幅度求得功放的(转换)功率增益。 (4)比较滤波器输入输出幅度,估计滤波器插入衰减。 5)用双踪示波器观察电流电压波形 (1)比较功放末级发射极电流脉冲波形和负载上基波电压波形的相位。 (2)比较功放第二级发射极电流脉冲波形与集电极电压基波波形的相位,并分别画出波形。6)高频功放效率(主要是末级)的调试与测量 (1)用示波器观看第二级发射极电阻电流脉冲宽度。 (2)用示波器在第三级功放发射极电阻上观看其电流脉冲波形。 8)功放线性观察 (1) 调幅波通过功率放大器 将中心频率为10MHz、调制度为60%的调幅信号电压加到功放输入端,适当调整输入信号幅度(200mV),使51Ω负载上输出调幅波峰值功率不超过功放额定功率200mW,用双踪

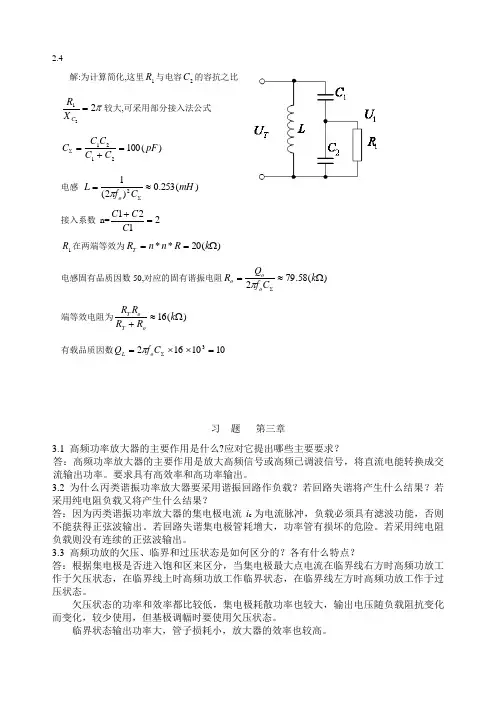

高频电子线路第三章习题答案

习题 高频功率放大器的主要作用是什么应对它提出哪些主要要求 答:高频功率放大器的主要作用是放大高频信号或高频已调波信号,将直流电能转换成交流输出功率。要求具有高效率和高功率输出。 为什么丙类谐振功率放大器要采用谐振回路作负载若回路失谐将产生什么结果若采用纯电阻负载又将产生什么结果 答:因为丙类谐振功率放大器的集电极电流i c为电流脉冲,负载必须具有滤波功能,否则不能获得正弦波输出。若回路失谐集电极管耗增大,功率管有损坏的危险。若采用纯电阻负载则没有连续的正弦波输出。 高频功放的欠压、临界和过压状态是如何区分的各有什么特点 答:根据集电极是否进入饱和区来区分,当集电极最大点电流在临界线右方时高频功放工作于欠压状态,在临界线上时高频功放工作临界状态,在临界线左方时高频功放工作于过压状态。 欠压状态的功率和效率都比较低,集电极耗散功率也较大,输出电压随负载阻抗变化而变化,较少使用,但基极调幅时要使用欠压状态。 临界状态输出功率大,管子损耗小,放大器的效率也较高。 过压状态下,负载阻抗变化时,输出电压比较平稳且幅值较大,在弱过压时,效率可达最高,但输出功率有所下降,发射机的中间级、集电极调幅级常采用过压状态。 分析下列各种功放的工作状态应如何选择 (1) 利用功放进行振幅调制时,当调制的音频信号加到基极或集电极时,如何选择功放的工作状态 (2) 利用功放放大振幅调制信号时,应如何选择功放的工作状态 (3) 利用功放放大等幅度信号时,应如何选择功放的工作状态 答:(1) 当调制的音频信号加到基极时,选择欠压状态;加到集电极时,选择过压状态。 (2) 放大振幅调制信号时,选择欠压状态。、 (3) 放大等幅度信号时,选择临界状态。 两个参数完全相同的谐振功放,输出功率P o分别为1W和,为了增大输出功率,将V CC提高。结果发现前者输出功率无明显加大,后者输出功率明显增大,试分析原因。若要增大前者的输出功率,应采取什么措施 答:前者工作于欠压状态,故输出功率基本不随V CC变化;而后者工作于过压状态,输出功率随V CC明显变化。在欠压状态,要增大功放的输出功率,可以适当增大负载或增大输入信号。 一谐振功放,原工作于临界状态,后来发现P o明显下降,C反而增加,但V CC、U cm和u BEmax 均未改变(改为:V CC和u BEmax均未改变,而U cm基本不变(因为即使Ucm变化很小,工作状态也可能改变,如果Ucm不变,则Uce不变,故工作状态不应改变)),问此时功放工作于什么状态导通角增大还是减小并分析性能变化的原因。 答:工作于过压状态(由于Ucm基本不变,故功率减小时,只可能负载增大,此时导通角不变);导通角不变 某谐振功率放大器,工作频率f =520MHz,输出功率P o=60W,V CC=。(1) 当C=60%时,试计算管耗P C和平均分量 I的值;(2) 若保持P o不变,将C提高到80%,试问管耗P C减小多 c0 少 解:(1) 当C=60%时,

高频电子信号第四章习题集解答

第四章习题解答 4-1 为什么低频功率放大器不能工作于丙类?而高频功率放大器则可工作于丙类? 分析:本题主要考察两种放大器的信号带宽、导通角和负载等工作参数和工作原理。 解 谐振功率放大器通常用来放大窄带高频小信号 (信号的通带宽度只有其中心频率的1%或更小),其工作状态 通常选为丙类工作状态(C θ<90?),电流为余弦脉冲,为了不失真的放大信号,它的负载必须是谐振回路。而低频功率放大器的负载为无调谐负载,如电阻、变压器等,通常为甲类或乙类工作状态。因此,低频功率放大器不能工作在丙类,而高频公率放大器则可以工作于丙类 。 4-2 提高放大器的功率与效率,应从哪几方面入手? 分析:根据公式c o o o c P P P P P +==η=,可以得到各参数之间的关系,具体过程如下 解 功率放大器的原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率,使之转变为交流信号功率输出去。这种转换不可能是百分之百的,因为直流电源所供给的,因为直流电源所供给的功率除了转变为交流输出功率外,还有一部分功率以热能的形势消耗在集电极上,成为集电极耗散功率。 为了说明晶体管放大器的转换能力,采用集电极效率c η,其定义为 c o o o c P P P P P += = η= 由上式可以得出以下两结论: ① 设法尽量降低集电极耗散功率c P ,则集电极耗散功率c η自然会提高。这样,在给定P =时,晶体管的交流输出功率o P 就会增大; ② 由上式可得 c c c o P 1P ???? ? ?η-η= 如果维持晶体管的集电极耗散功率c P 不超过规定值,那么, 提高集电极效率c η,将使 交流输出功率o P 大幅增加。可见,提到效率对输出功率有极大的影响。当然,这时输入直流功率也要相应得提高,才能在c P 不变的情况下,增加输出功率。因此,要设法尽量降低集电极耗散功率c P ,来提高交流输出功率o P 。 4-3 丙类放大器为什么一定要用调谐回路作为集电极负载?回路为什么一定要调到谐振状态?回路失谐将产生什么结果? 解 谐振功率放大器通常用来放大窄带高频信号(信号的通带宽度只有其中心频率的1%或更小),其工作状态 通常选为丙类工作状态(C θ<90?),为了不失真的放大信号,它的负载必须是谐振回路。丙类工作状态的集电极电流脉冲是尖顶余弦脉冲。这适用于欠压或临界状态。尖顶余弦脉冲 含有 基波、二次、三次、……、n 次谐波,为了获得基波分量(即基波频率的正弦波),就要在输出端抑制其他谐波分量,因此一定要调到基波谐振状态。如果回路失谐,就会使输出含有其他谐波分量,就会产生波形失真。如果激励信号过大,回路失谐还会造成管子烧坏。 4-4 功放管最大允许耗散功率为20W ,试计算当效率分别为80%、70%和50%时的集电极最大允许输出功率。

高频复习题 第3章 高频信号放大器

第3章高频信号放大器 3.1自测题 3.1-1晶体管的截止频率f?是指当短路电流放大倍数|?|下降到低频? 0的时所对应的工作频率。 3.1-2矩形系数是表征放大器好坏的一个物理量。 3.1-3消除晶体管y re的反馈作用的方法有和。 3.1- 4.为了提高效率,高频功率放大器应工作在状态。 3.1-5.为了兼顾高的输出功率和高的集电极效率,实际中多选择高频功率放大器工作在状态。 3.1-6.根据在发射机中位置的不同,常将谐振功率放大器的匹配网络分为、、三种。 3.2 思考题 3.2-1 影响谐振放大器稳定性的因素是什么?反向传输导纳的物理意义是什么? 3.2-2声表面波滤波器、晶体滤波器和陶瓷滤波器各有什么特点,各适用于什么场合? 3.2-3说明fβ、f Tβ、fɑ和f max的物理意义。分析说明它们之间的关系 3.2-4为什么晶体管在高频工作时要考虑单向化或中和,而在低频工作时,可以不必考虑? 3.2-5. 谐振功率放大器工作于欠压状态。为了提高输出功率,将放大器调整到临界状态。可分别改变哪些参量来实现?当改变不同的量时,放大器输出功率是否一样大? 3.2-6.为什么高频功率放大器一般要工作于乙类或丙类状态?为什么采用谐振回路作负载?谐振回路为什么要调谐在工作频率? 3.2-7.为什么低频功率放大器不能工作于丙类?而高频功率放大器可以工作于丙类? 3.2-8.丙类高频功率放大器的动态特性与低频甲类功率放大器的负载线有什么区别?为什么会产生这些区别?动态特性的含意是什么? 3.2-9.一谐振功放如图3.2-9所示,试为下列各题选取一正确答案: (1)该功放的通角θ为:(a)θ>90。;(b)θ=90。;(c)θ<90o。 (2)放大器的工作状态系:(a) 由E c、E B决定;(b)由U m、U bm决定;(c)由u BE max、u CE min决定。 (3)欲高效率、大功率工作,谐振功放应工作于:(a)欠压状态(b)临界状态(c) 过压状态 (4)当把图中的A点往上移动时,放大器的等效阻抗是:(a)增大;(b)不变;(c)减小。相应的工作状态是:(a)向欠压状态变化;(b)向过压状态变化;〈c〉不变。

高频功率放大器

1.原理说明 利用选频网络作为负载回路的功率放大器称为谐振功率放大器。它是无线电发射机中的重要组成部件。根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。电流导通角θ愈小放大器的效率η愈高。如甲类功放的θ=180o ,效率η最高也只能达50%,而丙类功放的θ<90o ,效率η可达到80%。甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。 高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种,窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路,故又称为调谐功率放大器或谐振功率放大器;宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路,因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件,它将电源供给的直流能量转换成为高频交流输出。 1.1高频功放的主要技术指标 1.1.1 功率关系: 功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ,使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上,成为集电极耗散功率C P 。 根据能量守衡定理:1o C P P P =+ 直流功率: 输出交流功率:221111 1222 c c c c L L U P U I I R R = ?== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。 1.1.2 放大器的集电极效率 1 101 122 c c o CC c U I P P U I ηξγ?===? 其中集电极电压利用系数:1c c L CC CC U I R U U ξ= = 0o c CC P I U =?

第2章 高频功率放大器答案

第2章 高频功率放大器 2.1为什么低频功率放大器不能工作于丙类,而高频功率放大器则可工作于丙类? 答:两种放大器最根本的不同点是:低频功率放大器的工作频率低,但相对频带宽度却很宽,因而只能采用无调谐负载,工作状态只能限于甲类、甲乙类至乙类(限于推挽电路),以免信号严重失真;而高频功率放大器的工作频率高,但相对频带宽度窄,因而可以采用选频网络作为负载,可以在丙类工作状态,由选频网络滤波,避免了输出信号的失真。 2.2丙类放大器为什么一定要用调谐回路作为集电极负载?回路为什么一定要调到谐振状态?回路失谐将产生什么结果? 答:选用调谐回路作为集电极负载的原因是为了消除输出信号的失真。只有在谐振时,调谐回路才能有效地滤除不需要的频率,只让有用信号频率输出。此时,集电极电流脉冲只在集电极瞬时电压最低区间流通,因而电流脉冲最小,平均电流co I 也最小。若回路失谐,则集电极电流脉冲移至集电极瞬时电压较高的区间流通,因而电流脉冲变大,co I 上升,同时,输出功率下降,集电极耗散功率将急剧增加,以致烧损放大管。因此,回路失谐必须绝对避免。 2.3提高高频放大器的效率与功率,应从哪几方面入手? 答:(1)使放大器工作于丙类,并用选频网络作为负载; (2)适当选取电流导通角c θ。 2.9晶体管放大器工作于临界状态,200p R =Ω,90mA co I =,30V C E =,90c θ=?。试求o P 与η。 解:查课本后附录得:11()(90) 1.57c g g θ=?= m11()90 1.57141.3(mA)c co c I I g θ==?= ∴232111 (141.310)200 1.997(W)=2W 22 o cm p P I R -==???≈ 3 309010 2.7(W ) D C c o P E I -==??= ∴2 100%74.1%2.7 o D P P η== ?≈ 2.10已知谐振功率放大器的导通角c θ分别为180?、90?和60?时,都工作在临界状态,且三种情况下的C E 、max c I 也都相同。试计算三种情况下效率η的比值和输出功率o P 的比值。 解:(1)22221max 1max 1max 00()()22()2() cm p c c p c p o c D C co C c c C c I R I R I R P P E I E I E αθαθηαθαθ====? ∵C E 、max c I 、p R 相同,因此有 222 2 22111123000 (180)(90)(60)0.50.50.391::::::1:1.567:1.4031:1.57:1.40 (180)(90)(60)0.50.3190.218 αααηηηααα???= ==≈??? (2)22 21max 111()22 o cm p c p c P I R I R αθ== ∴222222 123111::(180):(90):(60)0.5:0.5:0.3911:1:0.61o o o P P P ααα=???=≈

实验七 丙类功率放大器实验

实验七丙类功率放大器实验 一、实验目的: 1. 了解谐振功率放大器的基本工作原理,初步掌握高频功率放大电路的计算和设计过程; 2. 了解电源电压与集电极负载对功率放大器功率和效率的影响。 二、预习要求: 1. 复习谐振功率放大器的原理及特点; 2. 分析图7-7所示的实验电路,说明各元件的作用。 三、实验电路说明: 本实验电路如图7-7所示。 图7-7 本电路由两级组成:Q1等构成前级推动放大,Q2为负偏压丙类功率放大器,R4、R5提供基极偏压(自给偏压电路),L1为输入耦合电路,主要作用是使谐振功放的晶体三极管的输入阻抗与前级电路的输出阻抗相匹配。L2为输出耦合回路,使晶体三极管集电极的最佳负载电阻与实际负载电阻相匹配。R14为负载电阻。 四、实验仪器: 1. 双踪示波器 2. 万用表 3. 实验箱及丙类功率放大模块 4.高频信号发生器

五、实验内容及步骤; 1. 将开关拨到接通R14的位置,万用表选直流毫安的适当档位,红表笔接P2,黑表笔 接P3; 2. 检查无误后打开电源开关,调整W使电流表的指示最小(时刻注意监控电流不要过 大,否则损坏晶体三极管); 3. 将示波器接在TP1和地之间,在输入端P1接入8MHz幅度约为500mV的高频正弦信 号,缓慢增大高频信号的幅度,直到示波器出现波形。这时调节L1、L2,同时通过示波器及万用表的指针来判断集电极回路是否谐振,即示波器的波形为最大值,电流表的指示I0为最小值时集电极回路处于谐振状态。用示波器监测此时波形应不失真。 4. 根据实际情况选两个合适的输入信号幅值,分别测量各工作电压和峰值电压及电流,并根据测得的数据分别计算: 1)电源给出的总功率; 2)放大电路的输出功率; 3)三极管的损耗功率; 4)放大器的效率。 六、实验报告要求: 1. 根据实验测量的数值,写出下列各项的计算结果: 1)电源给出的总功率; 2)放大电路的输出功率; 3)三极管的损耗功率; 4)放大器的效率。 2. 说明电源电压、输出电压、输出功率的关系。

高频电子线路习题及答案

高频电子线路习题
一、填空题
1. 在单级单调谐振放大器中,谐振时的电压增益 Kvo=
有载 QL=

通频带 BW0.7=
,矩形系数 K0.1 为

2. n 级同步单调谐振放大器级联时,n 越大,则总增益越 ,通频带越 ,选择性
越。
3. 工作在临界耦合状态的双调谐放大器和工作在临界偏调的双参差放大器的通频带
和矩形系数是相同的,和单级单调谐放大器相比,其通频带是其
倍,矩形系数则从 减小到 。
4. 为 了 提 高 谐 振 放 大 器 的 稳 定 性 , 一 是 从 晶 体 管 本 身 想 办 法 , 即 选
Cb’c
的晶体管;二是从电路上设法消除晶体管的反向作用,具体采

法和
法。
5. 单 级 单 调 谐 放 大 器 的 谐 振 电 压 增 益 Kvo=
QL=
,通频带 BW0.7=

,有载
6. 晶 体 管 在 高 频 线 性 运 用 时 , 常 采 用 两 种 等 效 电 路 分 析 , 一 种 是
,另一种是
。前者的优缺点是

7. 晶体管低频小信号放大器和高频小信号放大器都是线性放大器,它们的区别是

8. 为 了 提 高 谐振 放 大 器的稳 定 性 , 在电 路 中 可以采 用
法和
法,消除或削弱晶体管的内部反馈作用。
9. 晶 体 管 的 Y 参 数 等 效 电 路 中 , Yre 的 定 义 是
,称为
,它的意义是表示

控制作用。
10. 晶体管的 Y 参数等效电路,共有 4 个参数,Y 参数的优点是便于测量。其中 Yfe 的






11. 晶体管高频小信号放大器与低频小信号放大器都是
放大器,结构上
的区别是前者包含有后者没有的,具有带通特性的

12. 对小信号调谐放大器的要求是
高、
好。
13. 丙类高频功率放大器又称为____________功率放大器,常在广播发射系统中用作
____________级。
14. 按照通角θC 来分类,θC=180 的高频功率放大器称为_____类功放; C <90 的
高频功率放大器称为_____类功放。

第3章高频功率放大器详解

第3章高频功率放大器 一、本章的基本要求 (1)掌握丙类谐振功率放大器的工作原理及其特点。 (2)掌握谐振功率放大器三种工作状态的特点以及负载特性;了解集电极直流电源,基极直流电源以及基极输入电压对工作状态的影响。 (3)掌握谐振功率放大器电路的组成,了解谐波匹配网络的作用。 (4)了解传输线变压器的工作原理以及阻抗变换,功率合成与分配技术 二、重点和难点 重点: (1)丙类谐振功率放大器的工作原理及其特点。 (2)谐振功率放大器三种工作状态以及负载特性。 (3)谐振功率放大器电路的组成。 (4)传输线变压器阻抗变换原理。 难点: (1)谐振功率放大器特性分析。 (2)LC网络的阻抗变换原理及电路参数的计算。 (3)传输线变压器功率合成与分配原理。

引言 1、使用高频功率放大器的目的 放大高频大信号使发射机末级获得足够大的发射功率。 2、高频功率信号放大器使用中需要解决的两个问题 ①高效率输出②高功率输出 联想对比: 高频功率放大器和低频功率放大器的共同特点都是输出功率大和高。 3、谐振功率放大器与小信号谐振放大器的异同之处 相同之处:它们放大的信号均为高频信号,而且放大器的负 载均为谐振回路。 不同之处:为激励信号幅度大小不同;放大器工作点不同; 晶体管动态范围不同。 4、谐振功率放大器与非谐振功率放大器的异同 共同之处:都要求输出功率大和效率高。 功率放大器实质上是一个能量转换器,把电源供给的直流能量转化为交流能量,能量转换的能力即为功率放大器的效率。 谐振功率放大器通常用来放大窄带高频信号(信号的通带宽度只有其中心频率的1%或更小),其工作状态通常选为丙类工作状态(θc<90?),为了不失真的放大信号,它的负载必须是谐振回路。 非谐振放大器可分为低频功率放大器和宽带高频功率放大器。低频功率放大器的负载为无调谐负载,工作在甲类或乙类工作状态;宽带高频功率放大器以宽带传输线为负载。 工作状态 功率放大器一般分为甲类、乙类、甲乙类、丙类等工作方式,为了进一步提高工作效率还提出了丁类与戊类放大器。谐振功率放大器通常工作于丙类工作状态,属于非线性电路功率放大器的主要技术指标是输出功率与效率。 3.1 谐振功率放大器的工作原理 1、原理电路 晶体管的作用是在将供电电源的直流能量转变为交流能量的过程中起开关控制

高频谐振功率放大器实验实验报告

丙类高频谐振功率放大器与基极调幅实验报告 一. 实验目的 1.了解和掌握丙类高频谐振功率放大器的构成及工作原理。 2.了解丙类谐振功率放大器的三种工作状态及负载特性、调制特性、放大特性和调谐特性。 3. 掌握丙类谐振功率放大器的输出功率o P 、直流功率D P 、集电极效率C 测量方法。 4. 掌握用频谱仪观测信号频谱、频率及调制度的方法。 二.实验仪器及设备 1.调幅与调频接收模块。 2.直流稳压电压GPD-3303D 3.F20A 型数字合成函数发生器/计数器 4.DSO-X 2014A 数字存储示波器 5.SA1010频谱分析仪 三.实验原理 1.工作原理 高频谐振功率放大器是通信系统重要的组成电路,用于发射机的末级。主要任务是高效率的输出最大高频功率,馈送到天线辐射出去。为了提高效率,晶体管发射结采用负偏置, 使放大器工作于丙类状态(导通角θ<90O )。高频谐振功率 放大器基本构成如图1.4.1所示, 丙类谐振功率放大器属于大信号非线性放大器,工程上常采用折线分析法,各级电压、电流波形如图1.4.2所示。 (a )原理电路 (b )等效电路 图1.4.1 高频功率放大器

图1.4.1中,晶体管放大区的转移(内部静态)特性折线方程为: ()C C BE BZ i g v U =- 1.4.1 放大器的外电路关系为: cos BE B b m u E U t ω=+ 1.4.2 cos CE C cm u E U t ω=- 1.4.3 当输入信号B B Z b u E U <+时,晶体管截止,集电极电流0C i =;当输入信号 B BZ b u E U >+时,发射结导通,由式1.4.1、1.4.2和1.4.3得集电极电流 C i 为: m a x c o s c o s 1c o s C C t i i ωθθ-=- 1.4.4 式中,BZ U 为晶体管开启电压,C g 为转移特性的斜率。 以上分析可知,晶体管的集电极输出电流c i 为尖顶余弦脉冲,可用傅里叶级数展开为: ++++=t I t I t I I t i m C m C m C C c ωωω3cos 2cos cos )(3210 1.4.5 其中,0C I 为C i 的直流分量,m C I 1、2C m I 、…分别为c i 的基波分量、二次谐波分量、…。集电极余弦脉冲电流C i 及各次谐波的波形如图1.4.3所示,其频谱如图1.4.4所示。 (a ) (b ) 图1.4.2 各级电压、电流波形

第2章 高频功率放大器答案 2014

第2章 高频功率放大器 2.2丙类放大器为什么一定要用调谐回路作为集电极负载?回路为什么一定要调到谐振状态?回路失谐将产生什么结果? 答:选用调谐回路作为集电极负载的原因是为了消除输出信号的失真。只有在谐振时,调谐回路才能有效地滤除不需要的频率,只让有用信号频率输出。此时,集电极电流脉冲只在集电极瞬时电压最低区间流通,因而电流脉冲最小,平均电流co I 也最小。若回路失谐,则集电极电流脉冲移至集电极瞬时电压较高的区间流通,因而电流脉冲变大,co I 上升,同时,输出功率下降,集电极耗散功率将急剧增加,以致烧损放大管。因此,回路失谐必须绝对避免。 2.5 解:高频功率放大器的欠压、临界、过压工作状态是根据动态特性的A 点的位置来区分。若A 点在 max be u 和饱和临界线的交点上,这就是临界状态。若A 点在max be u 的延长线上(实际不存在) , 动态特性为三段折线组成,则为过压状态。若A 点在max be u 线上,但是在放大区,输出幅度cm U 较 小,则为欠压状态。 欠压区的特点是电流脉冲为尖顶,输出电压幅度相对较小,其输出功率较小,效率也低,除在基极调幅电路中应用外,其它应用较少。临界状态,输出电压较大,电流为尖顶脉冲,输出功率最大,效率较高,较多的应用于发射机中的输出级。过压状态,电流为凹顶脉冲,输出电压幅度大,过压区内输出电压振幅随P R 变化小,常作为发射机的高频功率放大器的中间级应用。 改变 C E 时,C E 由小变大,工作状态由过压到临界然后到欠压。改变bm U 时,由小变大,工作状态 由欠压到临界然后到过压。改变BB U 时,由负向正变,工作状态由欠压到临界到过压。改变P R 时, 由小到大变,工作状态由欠压到临界然后到过压。 2.8解:(1)用功放进行振幅调制,调制信号加在集电极时,功放应工作在过压区内。在过压区中输出电压随C E 改变而变化;调制信号加在基极时功放应工作在欠压区中,在欠压区中,输出电压 随BB U 、 bm U 改变而变化 2)放大振幅调制信号时,工作在欠压区,线性比较差,采用甲或乙类工作状态时,线性较好 (3)放大等幅信号应工作在临界状态。在临界状态输出功率最大,效率也较高,是最佳工作状态。 2.9晶体管放大器工作于临界状态,200p R =Ω,90mA co I =,30V C E =,90c θ=?。试求o P 与η。 解:查课本后附录得:11()(90) 1.57c g g θ=?= m 11()90 1.57141.3(m A ) c c o c I I g θ==?= ∴232111 (141.310)200 1.997(W)=2W 22 o cm p P I R -==???≈ 3 309010 2.7(W )D C c o P E I -==??= ∴2 100%74.1%2.7 o D P P η= =?≈ 2.10已知谐振功率放大器的导通角c θ分别为180?、90?和60?时,都工作在临界状态,且三种情况下的C E 、max c I 也都相同。试计算三种情况下效率η的比值和输出功率o P 的比值。 解:(1)22221max 1max 1max 00()()22()2() cm p c c p c p o c D C co C c c C c I R I R I R P P E I E I E αθαθηαθαθ====? ∵C E 、max c I 、p R 相同,因此有 222 2 22111123000 (180)(90)(60)0.50.50.391::::::1:1.567:1.4031:1.57:1.40 (180)(90)(60)0.50.3190.218 αααηηηααα???= ==≈???

第4章 谐振功率放大器习题参考解答

第4章 谐振功率放大器习题参考解答 4-1 为什么谐振功率放大器能工作于丙类,而电阻性负载功率放大器不能工作于丙类? 解:两种放大器最根本的不同点是:低频功率放大器的工作频率低,但相对频带宽度却很宽,因而只能采用无调谐负载,工作状态只能限于甲类、甲乙类至乙类(限于推挽电路),以免信号严重失真;而高频功率放大器的工作频率高,但相对频带宽度窄,因而可以采用选频网络作为负载,可以在丙类工作状态,由选频网络滤波,避免了输出信号的失真。 4-2 一谐振功率放大器,若选择甲、乙、丙三种不同工作状态下的集电极效率分别为:%=甲50c η,%=乙75c η,%=丙85c η。试求: (1) 当输出功率P o =5W 时,三种不同工作状态下的集电极耗散功率P C 各为多少? (2) 若保持晶体管的集电极耗散功率P C =1W 时,求三种不同工作状态下的输出功率P o 各为多少? 解:通过本题的演算,能具体了解集电极效率对集电极耗散功率和输出功率的影响。 (1)根据集电极效率ηc 的定义 c o o D o c P P P P P +== η 可得 o c c c P P ηη-=1 将ηc 甲、ηc 乙、ηc 丙分别代入上式可得 P c 甲=P o =5W ,P c 乙=0.33P o =1.65W ,P c 丙=0.176P o =0.88W 可看出η c 越高,相应的 P c 就越小。 (2)从P c 的表达式可以推导出 c c c o P P ηη-=1 将ηc 甲、ηc 乙、ηc 丙分别代入上式得 P o 甲=P c =1W ,P o 乙=3P c =3W ,P o 丙=5.67P c =5.67W 可见,在P c 相同时,效率越高,输出功率就越大。 4-4 某一晶体管谐振功率放大器,设已知V CC =24V ,I C0=250mA ,P o =5W ,电压利用系数ξ=1。试求P D 、ηc 、R p 、I cm1、电流通角θc 。 解: ()W W I V P C CC D 625.0240=?== %3.83833.06 5====D o c P P η V V V V CC cm 24241=?==ξ
