电动机额定电流的速算速查
1．电动机额定电流的对表速查
在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。现在使用"电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表"，根据电动机的额定容量，即可查出所对应的额定电流。例如一台Y132M-4型7.5kW电动机，从速查表查得其额定电流为15.4A。
2．电动机额定电流的速算口诀及经验公式
(1)速算口诀：
电动机额定电流(A)："电动机功率加倍"，即"一个千瓦两安培"。通常指常用的380V、功率因数在0.8左右的三相异步电动机;将千瓦效加一倍"即电动机的额定电流。
(2)经验公式：
电动机额定电流(A)=电动机容量(kW)数×2
上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5.5kW电动机，用速算口诀或经验公式算得其额定电流：5.5×2=11A。
二、电动机配用断路器的选择
低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。在水泥厂，380V、245kW及以下的电动机多选用塑壳断路器。断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。1．电动机保护用断路器选用原则
(1)长延时电流整定值等于电动机额定电流。
(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。
(3)6倍长延时电流整定值的可返回时间大干或等于电动机的起动时间。按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。
2．断路器规格型号的对表速查
例如一台Y160M-4型11kW电动机，从速查表查得应配用DZ5-50型、热脱扣器额定电流为25A的断路器。
3．断路器脱扣器整定电流的速算口诀
"电动机瞬动，千瓦20倍"
"热脱扣器，按额定值"
上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按"千瓦"数的20倍"选用。对于热脱扣器，则按电动机的额定电流选择。一、电动机额定电流的速算速查
1．电动机额定电流的对表速查
在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。现在使用"电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表"，根据电动机的额定容量，即可查出所对应的额定电流。例如一台Y132M-4型7.5kW电动机，从速查表查得其额定电流为15.4A。
2．电动机额定电流的速算口诀及经验公式
(1)速算口诀：
电动机额定电流(A)："电动机功率加倍"，即"一个千瓦两安培"。通常指常用的380V、功率因数在0.8左右的三相异步电动机;将千瓦效加一倍"即电动机的额定电流。
(2)经验公式：
电动机额定电流(A)=电动机容量(kW)数×2
上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5.5kW电动机，用速算口诀或经验公式算得其额定电流：5.5×2=11A。
二、电动机配用断路器的选择
低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。在水泥厂，380V、245kW及以下的电动机多选用塑壳断路器。断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。1．电动机保护用断路器选用原则
(1)长延时电流整定值等于电动机额定电流。
(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。
(3)6倍长延时电流整定值的可返回时间大干或等于电动机的起动时间。按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。
2．断路器规格型号的对表速查
例如一台Y160M-4型11kW电动机，从速查表查得应配用DZ5-50型、热脱扣器额定电流为25A的断路器。
3．断路器脱扣器整定电流的速算口诀
"电动机瞬动，千瓦20倍"
"热脱扣器，按额定值"
上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按"千瓦"数的20倍"选用。对于热脱扣器，则按电动机的额定电流选择。三、电动机配用熔断器的选择
选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。大水泥厂，除磨机、破碎机主电机为重载起动外，大多数中小型电动机采用轻载全压或减压起动，起动电流一般为额定电流的5～7倍；电源容量较大，低压配电主变压器1000～400kV A(包括并列运行容量)，系统阻抗小，当发生短路故障时，短路电流较大；工作场合如窑、粉磨车间，通风条件差，出窑熟料及出磨水泥温度较高，致使工作环境温度较高。因此，选用熔断器的分断能力和熔体的额定电流，较之一般工业使用要适当加大一点。
1．熔体额定电流的对表速表
例如一台Y112M-2型4kW电动机，从速量表查得应配用RL1-60型熔断器，熔体额定电流为25A。
2．熔体额定电流的经验公式
熔体额定电流(A)=电动机额定电流(A)x3
3．熔体额定电流的速算口诀
"熔体保护，千瓦乘6"
该速算口诀，指的是一台380V笼型电动机，轻载全压起动或减压起动，操作频率较低，适合于水泥厂90kW及以下的笼型电动机。
若实际使用的电动机起动频繁，或者起动时间长，则上述的经验公式或速算口诀所算的结果可适当加大一点，但又不宜过大。总之要达到在电动机起动时，熔体不被熔断；在发生短路故障时，熔体必须可*熔断，切断电源，达到短路保护之目的。
四、电动机配用接触器的选择
1．接触器的选用原则
(1)按使用类别选用：
中小型工厂的生产实际，90kW及以下的笼型电动机占全厂电机总数的90％以上，基本属于按AC-3使用类别选用。
(2)确定容量等级：
接触器的容量即主触头在额定电压等技术条件下，其额定电流的确定，应注意如下几点：①工作制及工作频率的影响：
选用接触器时，应注意其控制对象是长期工作制，还是重复短时工作制。在操作频率高时，还必须考虑电弧能量的影响。在水泥厂属于长期工作制，但操作频率不高，应尽可能选用银、银合金或镶银触头的接触器，如CJ20型系列产品。
②环境条件的影响：
在水泥厂，生产流程的环境是比较恶劣的，粉尘污染严重，通风条件差，工作场所温度较高。因此，对接触器的选择宜采取降容使用的技术措施。在水泥厂，低压多选用380V，高压多选用6000V。
2．接触器额定电流的对表速查
例如一台Y180L-4型220kW电动机，从速查表查得应配用CF20-63型接触器。该电机额定电流42.5A，接触器额定电流63A，按一般AC-3工作类别，该接触器可控制380V电动机功率为30kW，现在控制380V、22kW电动机，属于降容使用，考虑水泥厂生产时间及环境等特点，符合选用要求。
五、电动机配用电子型电动机保护器的选择
根据电动机的容量或额定电流，即可查出其配用的电子型电机保护器的规格型号。例如一台Y180M-4型18.5kW电动机，从速查表查得应配用DBJⅢ型9-45A的电动机保护器，电动机额定电流35.9A，在电动机保护器的电流调节范围以内，符合选用要求。
六、电动机配用导线的选择
速查表中所列导线基于以下条件：BV型铜芯塑料线穿钢管的敷设方式；环境温度40℃；O.75～22kW电动机按轻载全压不频繁起动，30kW及以上电动机按轻载降压不频繁起动；4根导线穿钢管方式。
1．电动机配线口诀
"1.5加二，2.5加三"
"4后加四，6后加六"
"25后加五，50后递增减五"
"百二导线，配百数"
该口诀是按三相380V交流电动机容量直接选配导线的。
"1.5加二"表示1.5mm2的铜芯塑料线，能配3.5kW的及以下的电动机。由于4kW电动机接近3.5kW的选取用范围，而且该口诀又有一定的余量，所以在速查表中4kW以下的电动机所选导线皆取1.5mm2。"2.5加三"、"4后加四"，表示2.5mm2及4mm2的铜芯塑料线分别能配5.5kW、8kW电动机。
"6后加六"，是说从6mm2的开始，能配"加大六"kW的电动机。即6mm2的可配12kW，选相近规格即配1lkW电动机。10mm2可配16kW，选相近规格即配15kW电动机。16mm2可配22kW电动机。这中间还有18.5kW电动机，亦选16mm2的铜芯塑料线。
"25后加五"，是说从25mm2开始，加数由六改为五了。即25mm2可配30kW的电动机。35mm2可配40kW，选相近规格即配37kW电动机。
"50后递增减五"，是说从50mm2开始，由加大变成减少了，而且是逐级递增减五的。即50mm2可配制45kW电动机(50-5)。70mm2可配60kW(70-10)，选相近规格即配备55kW电动机。
95mm2可配80kW(95-15)，选相近规格即配75kW电动机。
"百二导线，配百数"，是说120mm2的铜芯塑料线可配1OOkW电动机，选相规格即90kW 电动机。
2．电动机配用导线的对表速查
例如一台Y180L-4、22kW电动机，从速查表查得应配BV型16mm2的铜芯塑料线。
七、有关使用速查表的几项说明
1．表中所列电动机为Y系列380V/50Hz三相异步电动机，对于其它系列电动机，只要额定电压和频率相符，额定电流相接近，也可参考使用。2．选用的BV型铜芯塑料线截面，是以水泥厂供用电距离在200m及以下，年运行时问7000～8000h，以降低线路损耗节电效益显著等条件考虑的。
如果供电距离大于200m，则需要按常规的导线选用设计条件(如发热条件、电压损耗条件、经济电流密度、机械强度)，另行设计计算。
如果采用BLV型塑料铝芯线，其规格要降一级选用。即2.5mm2铝芯线可代替1.5mm2铜芯线，4mm2铝芯线可代替2.5mm2铜芯线……，其它依此类推。
电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝
母线电动力及动热稳定性计算 1 目的和范围 本文档为电气产品的母线电动力、动稳定、热稳定计算指导文件，作为产品结构设计安全指导文件的方案设计阶段指导文件，用于母线电动力、动稳定性、热稳定性计算的选型指导。 2 参加文件 表1 3 术语和缩略语 表2 4 母线电动力、动稳定、热稳定计算 4.1 载流导体的电动力计算 4.1.1 同一平面内圆细导体上的电动力计算
? 当同一平面内导体1l 和2l 分别流过1I 和2I 电流时（见图1），导体1l 上的电动力计 算 h F K I I 4210 π μ= 式中 F ——导体1l 上的电动力（N ） 0μ——真空磁导率，m H 60104.0-?=πμ； 1I 、2I ——流过导体1l 和2l 的电流（A ）； h K ——回路系数，见表1。 图1 圆细导体上的电动力 表1 回路系数h K 表 两导体相互位置及示意图 h K 平 行 21l l = ∞=1l 时，a l K h 2= ∞≠1l 时，?? ? ???-+=l a l a a l K h 2)(12 21l l ≠ 22 2) ()(1l a m l a l a K h ++-+= 22)()1(l a m +-- l a m =
? 当导体1l 和2l 分别流过1I 和2I 电流时，沿1l 导体任意单位长度上各点的电动力计 算 f 124K f I I d μ= π 式中 f ——1l 导体任意单位长度上的电动力（m N ）； f K ——与同一平面内两导体的长度和相互位置有关的系数，见表2。 表2 f K 系数表
4.1.2 两平行矩形截面导体上的电动力计算 两矩形导体（母线）在b ＜＜a ，且b ＞＞h 的情况下，其单位长度上的电动力F 的 计算见表3。 当矩形导体的b 与a 和h 的尺寸相比不可忽略时，可按下式计算 712 210x L F I I K a -=? 式中 F -两导体相互作用的电动力，N ； L -母线支承点间的距离，m ； a -导体间距，m ； 1I 、2I -流过两个矩形母线的电流，A ； x K -导体截面形状系数； 表3 两矩形导体单位长度上的电动力 4.1.3 三相母线短路时的电动力计算
节能评估报告,收费标准 ：收费标准评估报告节能节能评估报告范本节能评估报告审批节能评估收费标准 篇一：2012节能评估收费标准[1] 国家发改委尚未制定节能评估收费标准，可参照《建设项目前期工作咨询收费暂行规定》(计价格[1999]1283号)中关于工程咨询人员工日费用标准进行计算， 附件一： 一、按建设项目估算投资额分档收费标准 单位：万元 注：1.建设项目估算投资额是指项目建议书或者可行性研究报告的估算投资额。 2.建设项目的具体收费标准，根据估算投资额在相对应的区间内用插入法计算。 3.根据行业特点和各行业内部不同类别工程的复杂程序，计算咨询费用时可分别乘以行业调整系数和工程复杂程度调整系数（见附表二）。 附件二： 二、按建设项目估算投资额分档收费的调整系数 注：工程复杂程度具体调整系数由工程咨询机构与委托单位根据各类工程情况协商确定。
附件三 三、工程咨询人员工日费用标准 单位：元 标准二、 北京市物价局关于北京市固定资产投资工程项目可行性研究报告 节能篇(章)评估收费标准(试行)的函 京价(收)字(2001)017号 北京合理用能评估中心： 你中心《关于北京市固定资产投资项目可行性研究报告“节能篇(章)”评估收费标准的请示》收悉。根据《北京市实施〈中华人民共和国节约能源法〉办法》和国家计委、国家经贸委、建设部《关于固定资产投资工程项目可行性研究报告“节能篇(章)”编制及评估的规定》(计交能(1997)2542号)的有关规定，同意你中心在对固定资产投资工程项目可行性研究报告“节能篇(章)”进行评估时收取评估费，具体收费标准见附件。 你单位要严格执行收费的各项规定，持本文到市物价局办理《收费许可证》，并使用税务发票方可收费。 本收费标准自发布之日试行，一年后另行审定。特此复函。附：北京市固定资产投资工程项目可行性研究报告“节能篇(章)”评估收费标准。二00一年二月一日 标准三
电机的启动电流怎么算 [ 标签：电机, 启动电流]ㄨ只④我不配2011-06-01 08:43 满意答案好评率：100% 电动机启动冲击电流，与负载性质（恒转矩、恒功率、通风机类）和启动方式（直接启动、自藕降压启动、星三角、延边三角、频敏变阻、变频启动）有关。 通常，以星三角启动380/3交流异步电动机为例，可以这样估算： 110KW电动机，额定工作电流约200A（也可以按功率的2倍估算）， 直接启动时，电流按6倍额定电流估算，约1200A； 星三角启动时，启动电流为直接启动方式时的1/3，则为400A。 200KW电动机的断路器开关额定电流选多大 三相异步电机额定电流的估算： 额电电压～660V I≈ ～380V I≈2P ～220V I≈ P-电动机额定功率KW 主开关电流选择:主开关额定电流=设备额定电流(分支额定电流总和)*～ 既(200*2)*=520A选型时选600A
11千瓦电动机启动热过载电流是多少 11千瓦电动机启动热过载电流是多少 匿名提问 2009-08-24 09:54:43 发布 工程学术 2个回答 oncsqufpi| 2009-08-24 09:54:53 有0人认为这个回答不错 | 有0人认为这个回答没有帮助 根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘的系数~！
如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。1KW=2A 选择电缆也有方法 按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目 十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀 十平方毫米以下的BLV线电流可以承载线径的五倍～！ 一百平方毫米以上的BLV线电流承载线径的二倍。 25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。 70mm2和95mm2的电流容量是线径的倍。 除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此 导线在穿塑料管或是PVC管，算出的电流要乘上的系数 导线在穿钢管的情况下，计算的电流在乘上 导线在高温的场所通过，计算的电流结果在乘上 如果导线在以上三种情况都有的话先乘在乘或者直接打到也可以
节能评估收费标准 节能评估、节能专篇收费标准 节能评估报告编制过程中的流程、方法技巧及注意事项 一、前期准备阶段工作 1、对即将要编制的项目可行性研究报告进行认真研究，分析，测算与判断 a、对项目可研编制单位资质进行鉴别，尽量选择项目可研编制单位资质是乙级以上的，它们 的报告内容做评估用非常理想(因此可与相关科研单位进行共赢协议) b、在可研报告中是有产品所适用的国家，行业亦或是地方标准，有相关能量消耗标准，这样 可便于去编制能评报告。有的产品特殊，无国家标准，行业标准。那么得有以前的生产标 准与之比较，或者是新产品在中试过程中已有一定的数据，否则无从下手。有时有外国参 考资料也可以 c、可研报告中对产品的规模，所选择的各种技术，工艺设备的耗能情况有所准确的表述。煤、 电、汽、天然气、燃油、工质水以及所使用的各种原辅材料等。对于各种新型设备的用能 效率都要有所明确的表述，否则节能评估报告无法面对评审会通过。 d、在工艺技术选择的原则方面，是否达到技术先进，工艺成熟，运行安全可靠。设备清单齐
全，无缺失，无国家明令淘汰的设备混入其中。如果是外国设备一定要有个年限要求，避 免以次充好。 e、节能评估单位有无同类专业技术人员，有无此类专业的经营资质。若无强有力的专业技术 人员，也超出了经营范围，那么尽可能别勉强去做，因为费事费时费力完成慢，给客户交 不出批文，如果有一定实力亦可尝试一下。 2、对节能评估报告所需价格、完成所需时间的确定 a、要做好节能评估报告，就势必会遇到报价和回盘的问题，这是个非常重要的问题，万不可回避，必须以科学、严谨、公允的态度对待。判断理由以下几点: 1区分专业分类;2技术、工艺复杂程度;3耗能种类多少及转换与加工难度大小;4要求完成编制时间的长短而定。(15天;30天;45天;60天;90天) b、整个价格确定后，企业内部如何合理安排使用。同客户签订合同成本后，一般来说先付总金额的50%，其余部分批文下达后付。 编制费用及其他支出比例: 撰写政策规定，公共部分: *% 撰写计算工艺技术部分: 30% 印刷部分: 5% 公司运作部分: 15% 论证评审委员会部分: 10% 编制单位获利部分: 25% 不可见报部分: *% 总计: 100%
电机额定功率额定电压额定电流是什么关系？ 一，电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的，允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同； 拖动的负载大，则实际功率和实际电流大； 拖动的负载小，则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流，电机会过热烧 毁； 实际功率和实际电流小于额定功率和额定电流，则造成材料浪 费。 它们的关系是： 额定功率=额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数二，280KW水泵电机额定电流和启动电流的计算公式和相应规范 出处 (1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)/1.73)/0.8.5=501A (2)启动电流如果直接启动是额定电流的7倍。
(3)减压启动是根据频敏变阻器的抽头。选用BP4-300WK频敏变阻器启器动启动电流电额定值的2.4倍。 三，比如一台37KW的绕线电机额定电流如何计算？ 电流=额定功率/√3*电压*功率因数 1、P = √3×U×I×COSφ； 2、I = P/√3×U×COSφ； 3、I = 37000/√3×380×0.82； 四．电机功率计算口诀 计算口诀 三相二百二电机，千瓦三点五安培。 三相三百八电机，一个千瓦两安培。 三相六百六电机，千瓦一点二安培。 三相三千伏电机，四个千瓦一安培。 三相六千伏电机，八个千瓦一安培。 注：以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌比如：三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A 三相380V电机，功率：11kw，额定电流：11*2=22A三相660V电机，功率：110kw，额定电流：110*1.2=132A 五.电机的电流怎么算？
电动机的主要保护及计算 一、速断保护 1.速断高值： 动作电流高定值Isdg 计算。 按躲过电动机最大起动电流计算，即： Isdg=Krel ×Kst ×In In=Ie/nTA 式中 Krel ——可靠系数1.5； Kst ——电动机起动电流倍数（在6-8之间）； In ——电动机二次额定电流； Ie ——电动机一次额定电流； n TA —— 电流互感器变比。 2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据 以 往 实测，电动 机 反馈电流 的 暂 态 值为 5.8 Isdd=Krel ×Kfb ×In=7.8In 式中 Krel ——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3.动作时间整定值计算。保护固有动作时间，动作时间整定值取： 速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1. 一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由 于三相电流产生的漏磁通不一致，于是在零序电流 2 互感器内产生磁不 平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip 为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中 I0dz ——单相接地零序过电流保护一次动作电流整定值； Ie ——电动机一次额定电流。 当电动机容量较大时可取： I0d z =(0.05-0.075)Ie 当电动机容量较小时可取： I0d z =(0.1-0.15)Ie
以下是超星图书700本----9.15 GB (9,826,680,832 字节)有全套要的共230元含邮费（18张盘）书的排版参插。 仪器与仪表: 常用电子仪器的调整和修理 常用电子仪器原理、使用、维修 从设计到组装——20种实用电子装置详解 电磁测量 电能计量技术手册 电子测量实训教程 电子示波器及其应用 电子示波器在生产和科学技术中的应用 集成A_D和D_A转换器应用技术 集成电路在仪器仪表中的应用 模拟与数字万用表检测及应用技术 频谱和网络测量 巧用频谱分析仪修手机 取样示波器原理 扫频仪的原理与维修 实用电子测量技术及其电路精解 数字万用表电路图集 数字万用表应用技巧 新型数学电压表原理与应用 新型数字万用表原理与维修 新型万用表的使用技巧 仪器仪表工人技术培训教材传感器装校工艺学 仪器仪表维修 智能仪器（单片机应用系统设计） 自动化仪表手册第四册 最新万用表妙用100例 显示器: EPSON单片系列液晶显示器及其应用 VGA、SVGA彩色显示器的原理、维修及图集 彩色电视机、彩色投影机、彩色显示器故障检索大全 彩色显示器原理与检修技术速成 光盘刻录保护破解实战手册 国外计算机科学教材系列数字视频处理 计算机数据显示器原理与设计 平板显示器件原理及应用 通信、计算机及办公自动化设备维修技术 微机开关电源显示器电路图集（二） 微机用显示器原理和维修技术（附图集
微型计算机维修技术丛书 CRT显示器的测试与维修微型计算机显示器实用维修技术与实例 显示器电源电路分析与图集 显示器故障速修方法与技巧 显示器维修大全 显示器维修二十三例 显示原理与维修 液晶器件工艺基础 显示原理与维修 液晶电视——液晶显示的原理和应用 液晶器件工艺基础 智能仪表设计原理及其应用 主机板的实用维修技术 最新电脑显示器故障检修333例 最新显示器电路原理与维修技术 通信书籍: 电线与电缆 电信高技术普及丛书扩展频谱通信 光波分复用通信技术 光波分复用系统 光电子技术领域光纤激光器和放大器技术 计算机网络与通信 精通ASP网络编程 跨世纪信息技术丛书》智能化现代通信网 宽带城域建设与管理 美国计算机“宝典”丛书 数据通信技能练习题库 通信工程丛书 网络签证——客户身份验证与管理 无线通信与网络应用技术 现代通信技术（上、下） 现代通信技术和大学教育 新因特网协议IPv6(第2版) 手机对讲机维修书: GSM手机技术与维修 GSM手机维修大全 对讲机原理、使用及纵图集2 对讲机原理、使用及纵图集3 集群移动通信机和对讲机原理、使用及维护手册 手机维修技术培训教程——上册 手机维修技术培训教程——下册 双频GSM手机维修教程
电机功率计算公式 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
一，电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的，允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同； 拖动的负载大，则实际功率和实际电流大； 拖动的负载小，则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁； 实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。 它们的关系是： 额定功率=额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数 二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处 (1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)0.8.5机的电流怎么算 答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数； ⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。 功率因数
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号 cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。 (1) 最基本分析：拿设备作举例。例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。在这个例子中，功率因数是 (如果大部分设备的功率因数 小于时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。 (2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。 (3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。 对于功率因数改善

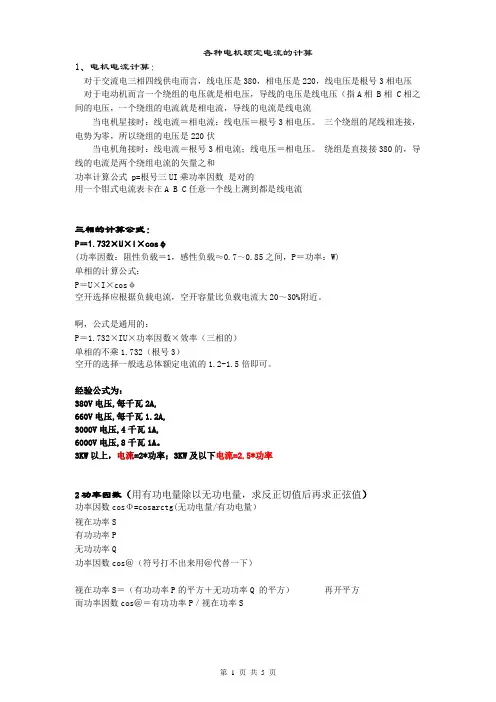

各种电机额定电流的计算 1、电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号3 UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 三相的计算公式： P＝1.732×U×I×cosφ (功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W) 单相的计算公式： P＝U×I×cosφ 空开选择应根据负载电流，空开容量比负载电流大20～30%附近。P＝1.732×IU×功率因数×效率（三相的） 单相的不乘1.732（根号3） 空开的选择一般选总体额定电流的1.2-1.5倍即可。
