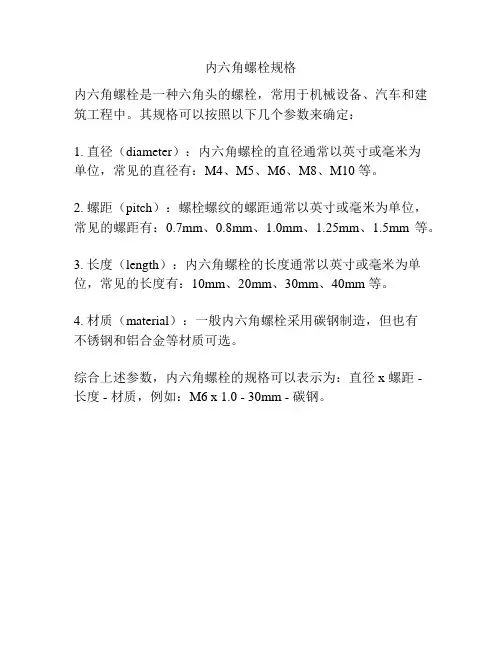

内六角螺栓规格
内六角螺栓是一种六角头的螺栓，常用于机械设备、汽车和建筑工程中。
其规格可以按照以下几个参数来确定：
1. 直径（diameter）：内六角螺栓的直径通常以英寸或毫米为
单位，常见的直径有：M4、M5、M6、M8、M10 等。
2. 螺距（pitch）：螺栓螺纹的螺距通常以英寸或毫米为单位，常见的螺距有：0.7mm、0.8mm、1.0mm、1.25mm、1.5mm 等。
3. 长度（length）：内六角螺栓的长度通常以英寸或毫米为单位，常见的长度有：10mm、20mm、30mm、40mm 等。
4. 材质（material）：一般内六角螺栓采用碳钢制造，但也有
不锈钢和铝合金等材质可选。
综合上述参数，内六角螺栓的规格可以表示为：直径 x 螺距 -
长度 - 材质，例如：M6 x 1.0 - 30mm - 碳钢。

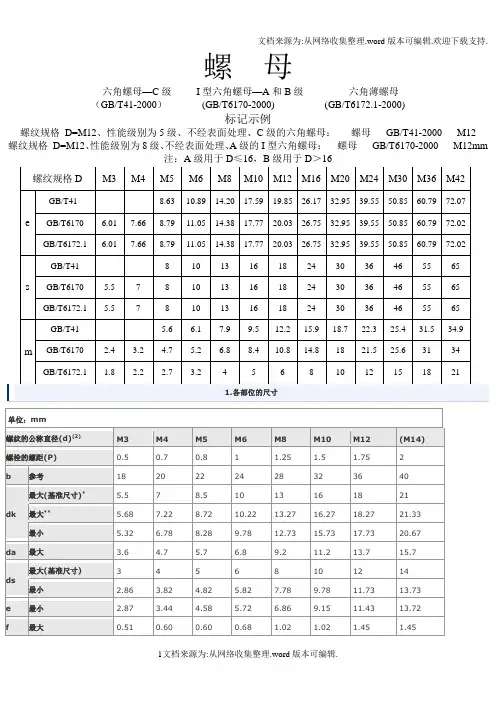

螺母六角螺母—C级I型六角螺母—A和B级六角薄螺母（GB/T41-2000）(GB/T6170-2000) (GB/T6172.1-2000)标记示例螺纹规格D=M12、性能级别为5级、不经表面处理、C级的六角螺母：螺母GB/T41-2000 M12螺纹规格D=M12、性能级别为8级、不经表面处理、A级的I型六角螺母：螺母GB/T6170-2000 M12mm注：A级用于D≤16，B级用于D＞16注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。
但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。
此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。
但该dk(最大)为该表中带*的数值。
2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。
如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。
ℓg(最大)=公称长度(ℓ)-b参考：内六角螺栓的沉头孔及螺栓孔的尺寸单位：mm螺纹的公称M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 直径(d)ds 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 d́´ 3.4 4.5 5.5 6.6 9 11 14 16 18 20 22 24 26 30 33 dk 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40 45 D´ 6.5 8 9.5 11 14 17.5 20 23 26 29 32 35 39 43 48 k 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 H́´ 2.7 3.6 4.6 5.5 7.4 9.2 11 12.8 14.5 16.5 18.5 20.5 22.5 25 28 H́´´ 3.3 4.4 5.4 6.5 8.6 10.8 13 15.2 17.5 19.5 21.5 23.5 25.5 29 32 d2 2.6 3.4 4.3 5.1 6.9 8.6 10.4 12.2 14.2 15.7 17.7 19.7 21.2 24.2 26.7。

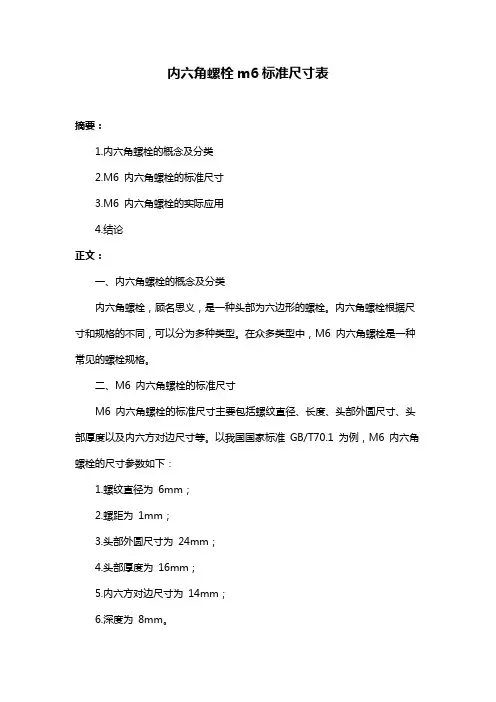

内六角螺栓m6标准尺寸表
摘要：
1.内六角螺栓的概念及分类
2.M6 内六角螺栓的标准尺寸
3.M6 内六角螺栓的实际应用
4.结论
正文：
一、内六角螺栓的概念及分类
内六角螺栓，顾名思义，是一种头部为六边形的螺栓。
内六角螺栓根据尺寸和规格的不同，可以分为多种类型。
在众多类型中，M6 内六角螺栓是一种常见的螺栓规格。
二、M6 内六角螺栓的标准尺寸
M6 内六角螺栓的标准尺寸主要包括螺纹直径、长度、头部外圆尺寸、头部厚度以及内六方对边尺寸等。
以我国国家标准GB/T70.1 为例，M6 内六角螺栓的尺寸参数如下：
1.螺纹直径为6mm；
2.螺距为1mm；
3.头部外圆尺寸为24mm；
4.头部厚度为16mm；
5.内六方对边尺寸为14mm；
6.深度为8mm。
此外，M6 内六角螺栓还有德国标准、美国标准等不同国家的标准规格。
三、M6 内六角螺栓的实际应用
M6 内六角螺栓广泛应用于各种机械设备、车辆、船舶、建筑结构等领域。
其主要作用是连接两个零件，使之牢固可靠。
在实际应用中，根据不同的连接需求，可以选择不同尺寸和规格的M6 内六角螺栓。
四、结论
M6 内六角螺栓作为一种常用的螺栓规格，在尺寸和规格方面有严格的标准要求。
了解这些要求，可以帮助我们更好地选择合适的螺栓，并确保其在实际应用中的可靠性和稳定性。

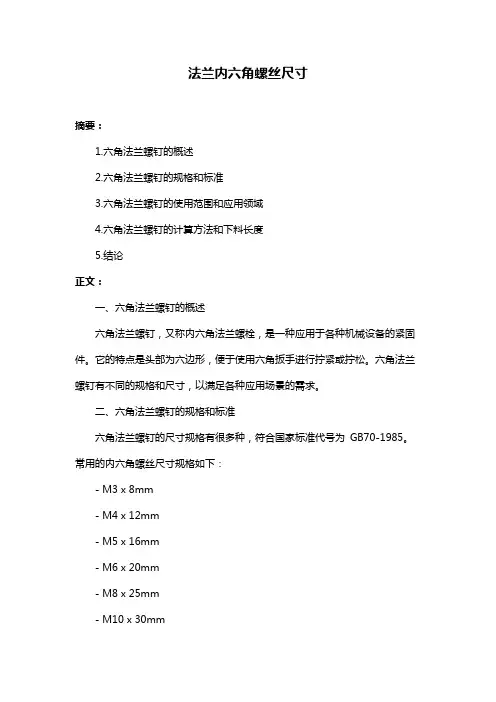

法兰内六角螺丝尺寸
摘要：
1.六角法兰螺钉的概述
2.六角法兰螺钉的规格和标准
3.六角法兰螺钉的使用范围和应用领域
4.六角法兰螺钉的计算方法和下料长度
5.结论
正文：
一、六角法兰螺钉的概述
六角法兰螺钉，又称内六角法兰螺栓，是一种应用于各种机械设备的紧固件。
它的特点是头部为六边形，便于使用六角扳手进行拧紧或拧松。
六角法兰螺钉有不同的规格和尺寸，以满足各种应用场景的需求。
二、六角法兰螺钉的规格和标准
六角法兰螺钉的尺寸规格有很多种，符合国家标准代号为GB70-1985。
常用的内六角螺丝尺寸规格如下：
- M3 x 8mm
- M4 x 12mm
- M5 x 16mm
- M6 x 20mm
- M8 x 25mm
- M10 x 30mm
- M12 x 35mm
等。
其中，M 表示螺纹的直径，后面的数字表示螺杆的长度。
三、六角法兰螺钉的使用范围和应用领域
六角法兰螺钉广泛应用于各种电子、电器、机械设备、汽车、船舶、飞机大炮等产品中。
它的使用范围覆盖了小到五金件、电子产品，大到重型机械设备等各个领域。
四、六角法兰螺钉的计算方法和下料长度
在计算六角法兰螺钉的下料长度时，需要考虑螺纹的直径、螺杆的长度、头部的高度以及一定的损耗。
计算公式为：下料长度= 螺杆长度+ 头部高度+ 损耗。
其中，头部高度一般等于螺杆直径，损耗根据实际情况进行确定。
五、结论
六角法兰螺钉作为常用的紧固件之一，具有广泛的应用领域和丰富的规格尺寸。
注(1)：s(最大)的1栏适用于强度8.8及10.9及性状A2-50、A2-70的内容，2栏适用于强度12.9的内容。
但根据双方当事人之间协议，强度12.9的内容也可以适用1栏。
螺纹的公称直径M20以上的s(最大)适用于所有的强度及性状内容。
注(2)：螺纹的公称直径中带括号的尽量不要使用。
备注：1.头部的侧面带有直纹或网纹[参照JIS B 0951(滚花)]。
此时，dk(最大)为该表中的带**的数值。
此外，需要没有滚花的货时，订货人必须指定。
但该dk(最大)为该表中带*的数值。
2.对于螺纹的公称直径建议使用的公称长度(ℓ)为粗线框内的内容。
如果ℓ比虚线位置短的为全螺纹，杆部的不完全螺纹长度约为3P。
3.公称长度(ℓ)比虚线位置长的话，ℓg(最大)及ℓs(最小)根据下式决定。
ℓg(最大)=公称长度(ℓ)-b
参考：内六角螺栓的沉头孔及螺栓孔的尺寸。

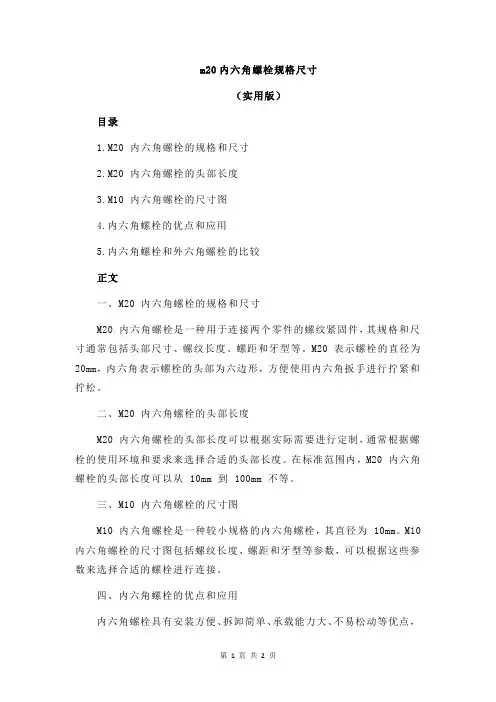

m20内六角螺栓规格尺寸
（实用版）
目录
1.M20 内六角螺栓的规格和尺寸
2.M20 内六角螺栓的头部长度
3.M10 内六角螺栓的尺寸图
4.内六角螺栓的优点和应用
5.内六角螺栓和外六角螺栓的比较
正文
一、M20 内六角螺栓的规格和尺寸
M20 内六角螺栓是一种用于连接两个零件的螺纹紧固件，其规格和尺寸通常包括头部尺寸、螺纹长度、螺距和牙型等。
M20 表示螺栓的直径为20mm，内六角表示螺栓的头部为六边形，方便使用内六角扳手进行拧紧和拧松。
二、M20 内六角螺栓的头部长度
M20 内六角螺栓的头部长度可以根据实际需要进行定制，通常根据螺栓的使用环境和要求来选择合适的头部长度。
在标准范围内，M20 内六角螺栓的头部长度可以从 10mm 到 100mm 不等。
三、M10 内六角螺栓的尺寸图
M10 内六角螺栓是一种较小规格的内六角螺栓，其直径为 10mm。
M10 内六角螺栓的尺寸图包括螺纹长度、螺距和牙型等参数，可以根据这些参数来选择合适的螺栓进行连接。
四、内六角螺栓的优点和应用
内六角螺栓具有安装方便、拆卸简单、承载能力大、不易松动等优点，
因此在各种机械设备、车辆、船舶等领域得到广泛应用。
内六角螺栓通常与内六角扳手配合使用，可以更有效地拧紧和拧松螺栓。
五、内六角螺栓和外六角螺栓的比较
内六角螺栓与外六角螺栓在形状、使用工具和承载能力等方面有所不同。
内六角螺栓的头部为六边形，使用内六角扳手进行操作；而外六角螺栓的头部为六边形，使用外六角扳手进行操作。
内六角螺栓的承载能力较大，外六角螺栓的制造成本较低。
内六角螺栓标准尺寸表

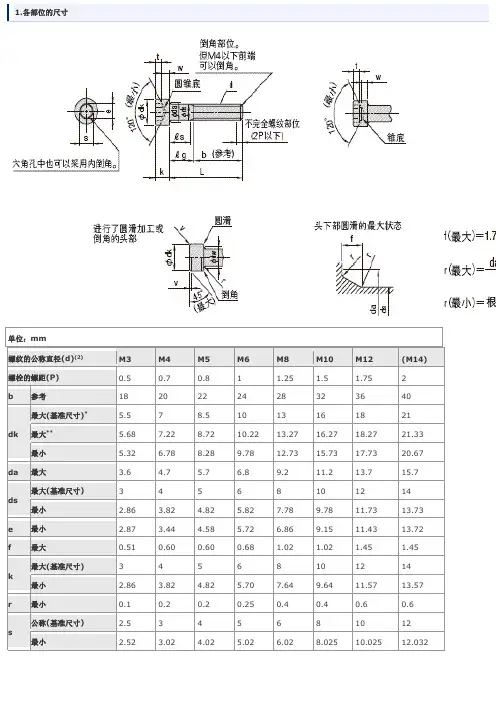

举报内六角螺栓规格尺寸图：
内六角圆柱头螺钉；GB701. M14 牙距；2mm 牙长40mm。
头径20.67 mm 头厚；13.57 mm 内六角宽度；12mm。
如果螺帽是光滑圆头的，那就是M30的内六角螺钉，国标号为：GB70-85。
如果是滚花头部，其螺帽外径应该略大于45，但也是M30的内六角螺钉。
MB/T2-1985紧固件外螺纹部件的末端(eqvISO4753:1983)。
MB/T90-1985紧固件验收检验、标志与包装（eqvISO3269：1984）。
MB/T196-1981普通螺纹，基本尺寸（直径1~600mm）。
MB/T197-1981普通螺纹公差与配合（直径1~355mm）。
MB/T1237-2000紧固件标记方法（eqvISO8991：1986）。
含义
内六角螺丝的尺寸规格有很多种，符合国家标准代号为GB70-1985的螺栓尺寸规格，内六角螺丝的螺丝头是圆形的，在圆形里面有正六边形。
内六角螺丝与普通的六角螺丝不同之处就在于普通的六角螺丝螺丝头就是六边形的。
内六角螺丝刀不是所谓的“手机专用螺丝刀”，内六角螺丝要用专门的内六角螺丝刀，内六角螺丝刀的外形像“7”，可以在普通的五金商店买到。
内六角螺栓标准尺寸表内六角螺栓是工业界常用的一种紧固件，也是锻造件中广泛采用的标准型螺栓，它们能够在固定和紧固形式中发挥它们的作用。
为了能够更好地使用内六角螺栓，明确它们的标准尺寸是必不可少的。
本文介绍了内六角螺栓的标准尺寸表，供您参考。
内六角螺栓的尺寸可以分为六个部分：头部直径、头部高度、六角螺母的外径、六角螺母的高度、螺纹的直径、螺纹的长度。
1.部直径：内六角螺栓头部直径可以从M4至M24；2.部高度：内六角螺栓头部高度一般可分为标准、中等、高等三种，标准高度为2.5-3mm，中等高度为3-3.5mm，高等高度为3.5-4.5mm；3.角螺母外径：内六角螺母一般也分为M4至M24；4.角螺母高度：内六角螺母高度也可以分为标准、中等、高等三种，标准高度为3-3.5mm，中等高度为3.5-4mm，高等高度为4-4.5mm；5.纹直径：内六角螺栓的螺纹直径由M4至M24构成；6.纹长度：内六角螺栓的螺纹长度可以从M4至M24，其中M4螺栓长度为4-20mm，M5螺栓长度为5-25mm，M6螺栓长度为6-30mm，M8螺栓长度为8-40mm，M10螺栓长度为10-50mm，M12螺栓长度为12-60mm，M16螺栓长度为16-80mm，M20螺栓长度为20-100mm，M24螺栓长度为24-120mm。
以上就是内六角螺栓的标准尺寸表，它们的尺寸特征在一定范围内是统一的，可以根据用户的需求按照要求进行选择。
内六角螺栓以其质量稳定、容易使用、紧固和固定性能优异等特点，被广泛应用于汽车、机械、军工制造、体育用品等行业，桥梁及水利工程，成为工业界常用的一种紧固件。
内六角螺栓标准尺寸表可以帮助大家了解和选择内六角螺栓，也同时可以避免安装和使用内六角螺栓时可能出现的种种问题。
正确使用内六角螺栓，不仅可以节约成本，还可以大大提高工作效率，增加产品的使用寿命，达到更高的工艺要求。
内六角圆柱头螺钉尺寸规格表内六角圆柱头螺钉是一种常用的紧固件，广泛应用于机械、电子、汽车、航空等领域。
其特点是头部为六角形，可使用六角扳手拧紧，螺纹为内螺纹，可固定在外螺纹孔中。
不同规格的内六角圆柱头螺钉在尺寸上会存在差异，因此有必要制定一份尺寸规格表。
一、尺寸规格表的用途内六角圆柱头螺钉尺寸规格表是一份记录不同规格螺钉尺寸的表格。
它的用途主要有两个方面：1、为用户或制造商提供查询不同规格螺钉尺寸的方便，包括长度、螺纹直径、螺纹间距等。
2、为制造商或供应商提供生产、选型、库存管理等方面的参考，帮助他们在生产、销售过程中更加方便地管理和使用这种紧固件。
二、尺寸规格表的制定原则内六角圆柱头螺钉尺寸规格表的制定需要根据具体的标准和原则进行。
以下是一些参考原则：1、参照国家标准或国际标准制定表格，尽量避免出现错漏。
2、对于一些新增规格或特殊规格的螺钉，需要进行相应的测试和验证，才能确定其尺寸规格。
3、尽可能详细地记录各个规格的尺寸信息，如长度、螺纹直径、螺纹间距等。
4、将各个规格按照不同的等级、型号进行分类和编号，方便查询和管理。
三、示范尺寸规格表以下是一份内六角圆柱头螺钉尺寸规格表的示范：规格型号螺钉长度（mm）螺纹直径（mm）螺纹间距（mm）M3×6 6 3 0.5M3×8 8 3 0.5M3×10 10 3 0.5M4×8 8 4 0.7M4×10 10 4 0.7M4×12 12 4 0.7M5×10 10 5 0.8M5×12 12 5 0.8M5×16 16 5 0.8M6×12 12 6 1M6×16 16 6 1M6×20 20 6 1以上规格仅供参考，不同制造商或供应商可能会有所差异。
因此，在生产、选择螺钉时，建议先参考本尺寸规格表，再根据具体需求进行选型和试用。
总之，内六角圆柱头螺钉的尺寸规格表为制造商、供应商、用户提供了便捷的信息查询和管理途径，可以为螺钉的使用和应用提供有益的支持。
内六角螺栓规格表
创固螺丝
内六角螺栓规格是使用该产品必须要了解的知识，内六角螺栓规格不同国家也有不同的标准，下面，汇总内六角螺栓规格表全接触，供大家参考。
内六角螺栓规格(英制)
1) 英制意思是以英寸作单位.而以1英寸等分8份作为基础,称为1分. 例如1/8, 1/4, 1/2.....,称为1分 2分,4分螺丝. 因应不同要求, 除1/8寸作为基础上,在现货市场上亦可买到1/16作为基础的螺丝, 例如 3/16 称为分半螺丝.
2)英制排序亦以小至大的方式排序.
3) 英制, 公制螺丝都是以螺丝直径量度. 英制螺丝更加上螺丝齿度. 螺丝齿度是每英寸长共有多少齿计算. 螺丝直径越大齿度越少.另外,英制螺丝齿度细分为粗齿,幼齿两种.
4)英制, 公制螺丝都是以螺丝直径及长度表达. 1英寸约等于25.2mm.
5)因英制, 公制螺丝的基数不同,在书面上可以表达但实际应用不能互换.
内六角螺栓规格
1)内六角口部允放销许倒圆或沉孔
2)末端倒角d<=M4的为辗制末端
3)不完整螺纹的长度U<=2P
4)头的顶部棱边可以是圆的或倒角的,由制造者任选
5)底部棱边可以是圆的或倒角到Dw,但均不得有毛刺
6)内六解螺栓标准:GB/T2672、GB/T2673、GB/T2674、GB/T6190和GB/T6191
内六角螺栓规格表：
参考资料深圳市创固五金有限公司。
