浅谈焊接裂纹的产生原因和防止措施
摘要：对焊接裂纹产生原因分析的基础上，采用可行的焊接工艺和有效的防止措施。
关键词：焊接裂纹分析焊接工艺防止措施
前言
焊接是现代工业生产中最重要的加工工艺之一，它已广泛应用于制造和修理各种结构和设备。焊接作为一种降低成本、提高生产效率的有效手段，用它不仅可以得到优质、可靠的工件，而且可以创制出原则上完全新颖的产品。大如航空航天和核动力装置，小至微电子以及超精器件，如果没有焊接技术，很难想像将会遇到多少困难，甚至无法制造出来。因此完全可以说，没有焊接就没有今天这样的现代工业，焊接为今天这样的现代文明起到了它应有的作用。随着现代工业的发展，在焊接结构方面都趋向大型化，大容量和高参数的方向发展。有的还在低温、深冷、腐蚀介质等环境下工作，因此各种低合金高强钢，中、高合金钢，超高强钢，以及各种合金材料应用的日益广泛。但是随着这些钢种和合金材料的应用，在焊接生产上带来了许多新的问题，其中较为普遍而又十分严重的就是焊接裂纹。常见的焊接裂纹根据生成时的温度，可分成热裂纹、冷裂纹和再热裂纹等几类。焊接结构中，焊接裂纹以冷裂纹最为常见，其次为热裂纹，本次论文主要阐述冷裂纹的产生机理和防止措施。
一、焊接冷裂纹
冷裂纹是指焊接接头冷却到较低温度时所产生的裂纹。冷裂纹包括：延迟裂纹、淬硬裂纹、低塑性脆化裂纹等，正常所说的冷裂纹指的是延迟裂纹。延迟裂纹生成温度约在100~－100℃之间，存在潜伏期，缓慢扩散期和突然断裂
期三个连续的开始过程。潜伏期几小时、几天甚至更长。裂纹一般有焊道下裂纹、焊根下裂纹、焊根裂纹、横向裂纹、凝固过渡层裂纹。
一般情况下，焊接低中合金高强钢，高中碳钢等易淬火钢时容易产生冷裂纹。
二、冷裂纹产生的机理
大量的生产实践和理论研究证明，钢种的淬硬倾向、焊接接头含氢量及其分布，以及焊接接头所承受的应力状态是产生焊接冷裂纹的三大主要因素。这三个因素在一定条件下是相互联系和相互促进的。
（1）含氢量的影响
导致接头产生冷裂纹的氢主要是扩散氢。当焊缝中扩散氢含量的增加，冷裂纹率也随着增加。例如，用有机物含量较多的焊条（J422）进行焊接出现了大量的焊道下裂纹，而用低氢型焊条焊接时，则未出现或很少出现焊道下裂纹。在电弧作用下，水分解为氢原子进入熔池，随着金属的冷却，氢的溶解量下降，氢逐渐析出，残存在固态金属中，形成氢分子，造成很大的内应力，容易产生裂纹。根据融合区氢浓度的聚集，预热对冷裂纹敏感性有较大的影响，在不预热的情况下熔合区的氢浓度在焊后4天将达到最高值。而采用预热后的氢的集聚时间和最高浓度值得到大幅度降低，有利于防治冷裂纹。类似的焊后紧急加热可加速氢的扩散，也是防治冷裂纹的有效措施之一。
（2）淬硬作用
具有淬硬倾向的钢种淬硬倾向越大，则接头中出现马氏体的可能性越大，产生冷裂纹率也越高。当材料一定时，随冷却速度的不同接头组织将相应改变。冷却速度越高，马氏体含量越高导致裂纹率急剧上升。在焊接条件下，近缝区
的加热温度很高（达1350~1400℃）使奥氏体晶粒严重长大，快速冷却时，转变为粗大的马氏体，性能将更为脆硬。
（3）拘束应力
焊接接头拘束应力包括接头在焊接过程中因加热不均匀所承受的热应力、相变应力、结构自身几何因素所决定的内应力。如果当扩散氢含量增加时，即使马氏体扩散或拘束应力较小也有可能开裂。当材料的碳当量较高而在接头中形成较多的针状马氏体，即使扩散氢很少甚至没有，也会产生裂纹。
三、冷裂纹的防止措施
防止冷裂纹生成原则上不外乎减少接头的淬硬、含氢量和拘束应力等三种，其防治措施也应与其相对应。
（1）母材和焊接材料的选择
a、母材应降低其淬硬性，其母材应含碳量低，杂质小。
b、焊接生产中，母材多半以给定，因而对焊材选用更加实际、严格。
首先应选用含氢量较低的焊材，例如使用低氢型或超低氢型，焊前必须烘干，去除油锈。对于敏感性较高的冷裂纹接头，焊接时尽量降低焊缝金属的强度。例如在修复高强度构件的少量缺陷时，应采用J427焊条（E4315），而选用强度级别更高的J507（E5015）、J557（E5515）焊条等效果更加优越。厚板焊接时，在最易启裂纹根部焊道采用低匹配，按等强原则选择焊接材料，是防止冷裂且能保证接头强度的可取工艺。采用低氢型焊材，焊接高淬硬性钢材是防治冷裂纹的有效措施，在修复中高碳钢或合金钢构件时应用尤多。
（2）工艺措施
从防治冷裂纹观点角度来考虑，焊接热循环首先应谋求缓冷，如采用较小的线能量和预热，预热固然可以有效的防治冷裂纹，但增加了构件制作工序，同时恶化了劳动条件，因此在生产中应尽量降低预热温度。由于冷裂纹经常具有延迟性。其另一有效防治措施是焊后紧急后热，保温缓冷也有助于防治冷裂纹的产生。
（3）结构设计
制定工艺，必须尽量降低焊接应力，避免应力集中。例如：在实际生产过程中合理安排装配焊接顺序，使接头在最小的拘束条件下施焊，必要时可以采取分区对称、分段、反向等焊法，以降低焊接应力。同样从焊接角度来看，焊接线能量不宜选择过大，焊接热量更不应长时间集中于局部地区。
结束语
随着科学技术的不断发展，工厂的建立或扩建，焊接作为连接工艺的手段，在生活中显而易见，但它的缺点至今无法避免，我们只有在操作中选用合理的焊接工艺，严格按照焊接工艺卡执行，减少或尽可能避免各种缺陷，以便提高各种工件的使用寿命。
有时候我发现焊道会有裂纹，这是怎么产生的， 如何解决这问题？ 裂纹焊缝中原子结合遭到破坏,形成新的界面而产生的缝隙称为裂纹。 A、.裂纹的分类 根据裂纹尺寸大小,分为三类:(1)宏观裂纹:肉眼可见的裂纹。(2)微观裂纹:在显微镜下才能发现。(3)超显微裂纹:在高倍数显微镜下才能发现,一般指晶间裂纹和晶内裂纹。 从产生温度上看,裂纹分为两类: (1)热裂纹:产生于Ac3线附近的裂纹。一般是焊接完毕即出现,又称结晶裂纹。这种二裂纹主要发生在晶界,裂纹面上有氧化色彩,失去金属光泽。 (2)冷裂纹:指在焊毕冷至马氏体转变温度M3点以下产生的裂纹,一般是在焊后一段时间(几小时,几天甚至更长)才出现,故又称延迟裂纹。 按裂纹产生的原因分,又可把裂纹分为: (1)再热裂纹:接头冷却后再加热至500~700℃时产生的裂纹。再热裂纹产生于沉淀强化的材料(如含Cr、Mo、V、Ti、Nb的金属)的焊接热影响区内的粗晶区,一般从熔合线向热影响区的粗晶区发展,呈晶间开裂特征。 （2）层状撕裂主要是由于钢材在轧制过程中,将硫化物(MnS)、硅酸盐类等杂质夹在其中,形成各向异性。在焊接应力或外拘束应力的使用下,金属沿轧制方向的杂物开裂。 (3)应力腐蚀裂纹:在应力和腐蚀介质共同作用下产生的裂纹。除残余应力或拘束应力的因素外,应力腐蚀裂纹主要与焊缝组织组成及形态有关。 B、.裂纹的危害裂纹,尤其是冷裂纹,带来的危害是灾难性的。世界上的压力容器事故除极少数是由于设计不合理,选材不当的原因引起的以外,绝大部分是由于裂纹引起的脆性破坏。 C、.热裂纹(结晶裂纹) (1)结晶裂纹的形成机理热裂纹发生于焊缝金属凝固末期,敏感温度区大致在固相线附近的高温区,最常见的热裂纹是结晶裂纹,其生成原因是在焊缝金属凝固过程中,结晶偏析使杂质生成的低熔点共晶物富集于晶界,形成所谓"液态薄膜",在特定的敏感温度区(又称脆性温度区)间,其强度极小,由于焊缝凝固收缩而受到拉应力,最终开裂形成裂纹。结晶裂纹最常见的情况是沿焊缝中心长度方向开裂,为纵向裂纹,有时也发生在焊缝内部两个柱状晶之间,为横向裂纹。弧坑裂纹是另一种形态的,常见的热裂纹。 3 焊接缺陷及对策 热裂纹都是沿晶界开裂,通常发生在杂质较多的碳钢、低合金钢、奥氏体不锈钢等材料气焊缝中 (2)影响结晶裂纹的因素 a合金元素和杂质的影响碳元素以及硫、磷等杂质元素的增加,会扩大敏感温度区,使结晶裂纹的产生机会增多。 b.冷却速度的影响冷却速度增大,一是使结晶偏析加重,二是使结晶温度区间增大,两者都会增加结晶裂纹的出现机会； c.结晶应力与拘束应力的影响在脆性温度区内,金属的强度极低,焊接应力又使这飞部分金属受拉,当拉应力达到一定程度时,就会出现结晶裂纹。

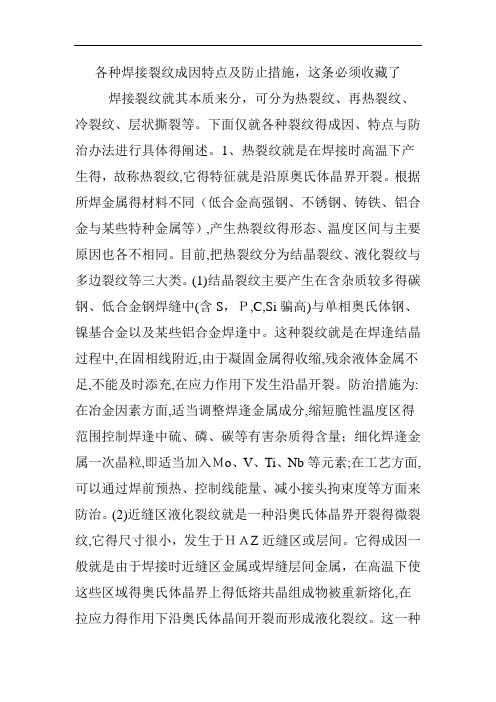

各种焊接裂纹成因特点及防止措施，这条必须收藏了 焊接裂纹就其本质来分，可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。1.热裂纹是在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同。目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。（1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含S，P，C，Si骗高）和单相奥氏体钢、镍基合金以及某些铝合金焊逢中。这种裂纹是在焊逢结晶过程中，在固相线附近，由于凝固金属的收缩，残余液体金属不足，不能及时添充，在应力作用下发生沿晶开裂。防治措施为：在冶金因素方面，适当调整焊逢金属成分，缩短脆性温度区的范围控制焊逢中硫、磷、碳等有害杂质的含量；细化焊逢金属一次晶粒，即适当加入Mo、V、Ti、Nb等元素；在工艺方面，可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。（2）近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于HAZ近缝区或层间。它的成因一般是由于焊接时近缝区金属或焊缝层间金属，在高温下使这些区域的奥氏体晶界上的低熔共晶组成
