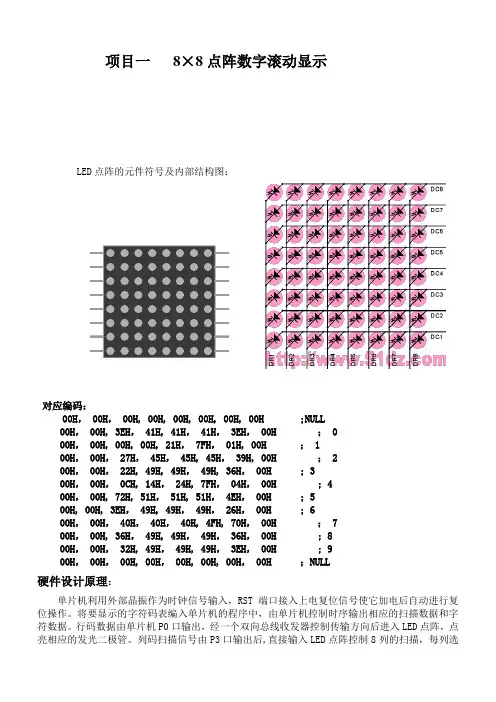

* LED点阵实验(流动显示1 2 3 4 5 6 7 8 9)
*
* 说明通过P0 和P2 作为点阵接口
*
*要求学员掌握LED点阵的工作原理和各点阵脚的定义及接法，具体接线请参考接线说明*
*我们采用的LED点阵式是低功耗，在做实验时可以用单片机脚直接驱动
*
******************************************************************************* ***********/
#include
unsigned char code tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code digittab[73][8]={
{0X00,0X00,0X00,0X00,0X08,0X00,0X00,0X00}, //0
{0X00,0X00,0X00,0X14,0X22,0X14,0X00,0X00},
{0X00,0X00,0X3E,0X41,0X41,0X41,0X3E,0x00},
{0X18,0X08,0X00,0X00,0X00,0X00,0X00,0X00}, //1
{0X08,0X18,0X08,0X00,0X00,0X00,0X00,0X00},
{0X08,0X08,0X18,0X08,0X00,0X00,0X00,0X00},
{0X08,0X08,0X08,0X18,0X08,0X00,0X00,0X00},
{0X08,0X08,0X08,0X08,0X18,0X08,0X00,0X00},
{0X1C,0X08,0X08,0X08,0X08,0X18,0X08,0X00},
{0X00,0X00,0X00,0X21,0X7F,0X01,0X00,0X00},
{0X00,0X00,0X10,0X10,0X10,0X10,0X10,0X00}, //2
{0X00,0X00,0XE0,0XA0,0XA0,0XA0,0X20,0X00},
{0X00,0X00,0X38,0X28,0X28,0X28,0XC8,0X00},
{0X00,0X00,0X4E,0X8A,0X8A,0X8A,0X72,0X00},
{0X00,0X00,0X27,0X45,0X45,0X45,0X39,0X00},
{0X00,0X00,0X00,0X1c,0X1c,0X1c,0X00,0X00}, //
{0X00,0X00,0X2e,0X28,0X3e,0X0a,0X3a,0X00},
{0X00,0X4F,0X48,0X48,0X7F,0X09,0X09,0X79},
{0X00,0X4F,0X48,0X48,0X7F,0X09,0X09,0X79},
{0XFF,0XFF,0XD5,0XD5,0X0D5,0XC1,0Xff,0XFF}, //hei 3 {0XFF,0XFF,0XD5,0X2D5,0XD5,0XC1,0Xff,0XFF},
{0XFF,0XFF,0XD5,0XD5,0XD5,0XC1,0Xff,0XFF},
{0X00,0X00,0X22,0X49,0X49,0X49,0X36,0X00}, //liang 3 {0X08,0X10,0X20,0X40,0X00,0X00,0X00,0X00}, //4
{0X08,0X18,0X28,0X48,0X08,0X08,0X08,0X00},
{0X08,0X18,0X28,0X48,0X7F,0X08,0X08,0X00},
{0x00,0x00,0x72,0x51,0x51,0x51,0x4e,0x00}, //5
{0X00,0X00,0X20,0X40,0X40,0X40,0X20,0X00}, //6
{0X00,0X00,0X30,0X40,0X40,0X00,0X00,0X00},
{0X00,0X00,0X38,0X40,0X40,0X00,0X00,0X00},
{0X00,0X00,0X3c,0X40,0X00,0X00,0X00,0X00},
{0X00,0X00,0X3E,0X00,0X00,0X00,0X00,0X00},
{0X00,0X00,0X1E,0X01,0X00,0X00,0X00,0X00},
{0X00,0X00,0X0E,0X01,0X01,0X00,0X00,0X00},
{0X00,0X00,0X06,0X01,0X01,0X01,0X00,0X00},
{0X00,0X00,0X02,0X01,0X01,0X01,0X02,0X00},
{0X00,0X00,0X00,0X01,0X01,0X01,0X06,0X00},
{0X00,0X00,0X00,0X00,0X01,0X09,0X06,0X00},
{0X00,0X00,0X00,0X00,0X08,0X09,0X06,0X00},
{0X00,0X00,0X00,0X08,0X08,0X08,0X06,0X00},
{0X00,0X00,0X00,0X08,0X08,0X09,0X06,0X00},
{0X00,0X00,0X00,0X08,0X09,0X09,0X06,0X00},
{0X00,0X00,0X00,0X09,0X09,0X09,0X06,0X00},
{0X00,0X00,0X02,0X09,0X09,0X09,0X06,0X00},
{0X00,0X00,0X06,0X09,0X09,0X09,0X06,0X00},
{0X00,0X00,0X0E,0X09,0X09,0X09,0X06,0X00},
{0X00,0X00,0X1E,0X09,0X09,0X09,0X06,0X00},
{0X00,0X00,0X3E,0X09,0X09,0X09,0X06,0X00},
{0X00,0X00,0X3E,0X49,0X09,0X09,0X06,0X00},
{0X00,0X00,0X3E,0X49,0X49,0X09,0X06,0X00},
{0X00,0X00,0X3E,0X49,0X49,0X49,0X06,0X00},
{0X00,0X00,0X3E,0X49,0X49,0X49,0X26,0X00},
{0X00,0X00,0X00,0X40,0X00,0X4A,0X20,0X00}, //7 {0X00,0X00,0X40,0X00,0X40,0X05,0X50,0X00},
{0X00,0X00,0X40,0X40,0X40,0X4F,0X70,0X00},
{0X00,0X06,0X6F,0XFF,0XFF,0X6F,0X06,0X00}, //8 {0X00,0X06,0X6F,0XBF,0XBF,0X6F,0X06,0X00},
{0X00,0X06,0X6F,0X9f,0X9f,0X6F,0X06,0X00},
{0X00,0X06,0X6F,0X97,0X97,0X6F,0X06,0X00},
{0X00,0X06,0X6B,0X93,0X93,0X6B,0X06,0X00},
{0X00,0X06,0X69,0X91,0X91,0X69,0X06,0X00},
{0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00}, //9
{0x30,0x48,0x88,0x90,0x62,0x22,0x14,0x08}, //zuoshang9
{0x00,0x38,0x44,0x44,0x78,0x40,0x44,0x38}, //zuo9
{0x0c,0x12,0x31,0x49,0x46,0x40,0x30,0x00}, //zuoxia9
{0x00,0x00,0x3e,0x49,0x49,0x49,0x26,0x00}, //dao9
{0x30,0x48,0x84,0x8e,0x11,0x21,0x22,0x1c}, //youxia9
{0x1c,0x22,0x02,0x1e,0x22,0x22,0x1c,0x00}, //you9
{0x00,0x1c,0x02,0x61,0x92,0x8c,0x48,0x30}, //youshang9
{0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00}, //9
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},
{0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00}, //9
};
unsigned int timecount;
unsigned char cnta;
unsigned char cntb;
void main(void)
{
TMOD=0x01;
TH0=(65536-3000)/256;
TL0=(65536-3000)%256;
TR0=1; //开启定时0
ET0=1;
EA=1; //开启中断
cntb=0;
while(1)
{ ;
}
}
/*************************************************
*
* 定时中断
********************************************************/ void t0(void) interrupt 1 using 0
{
TH0=(65536-3000)/256; //定时器高位装载数据
TL0=(65536-3000)%256; //定时器低位装载数据
if(cnta<73) //红色
{
P1=0xFF;
P2=tab[cntb];
P0=digittab[cnta][cntb];
}
else //绿色
{
P2=0xFF;
P1=tab[cntb];
P0=digittab[cnta-73][cntb]; }
if(++cntb>=8) cntb=0;
if(++timecount>=200)
{
timecount=0;
if(++cnta>=146)cnta=0;
}
}
