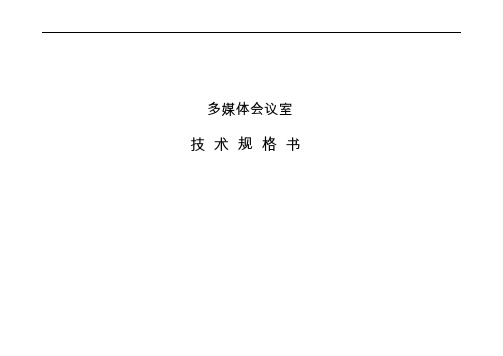

中国电建多媒体会议室影音系统
技
术
规
格
书
总则
项目名称：中国电建xxxxx多媒体会议室影音系统
工程数量：xxxxxx
项目周期：自报最短工期。
项目概况：
本招标文件技术条件适用于中国电建xxxxx多媒体会议室影音系统
供方应仔细阅读此规书文件，供方所提供的产品的技术规应满足本规书的要求，供方也可建议与满足此技术规书产品类似的产品，但必须提供与技术规偏差的细节。
需方不准备对与现行标准和规相应的所有技术要求作出规。供方应提供先进可靠、灵活和经济的系统和高质量的满足规及工业标准要求的设备和附件。
提供设备的厂商应具有ISO9000/ISO9001质量认证证书，所提供的设备应具有两年以上的商业运行成功经验，其设备必须是全新的。
本技术规书适用于中国电建xxxxx多媒体会议室影音系统的功能设计、结构、安装、调试以及性能等方面的技术要求。
本技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，供方应提供符合本规书和工业标准的优质产品。
如果供方没有以书面形式对本规书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规书的要求。如有异议，不管是多么微小，都应在报价书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。
本技术规书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
本技术规书经买、卖双方确认后作为合同的技术附件，与合同正文具有同等的法律效力。
本技术规书未尽事宜，由买卖双方协商确定。
一.规及标准
投标者提供的产品必须符合下列标准或国际上所接受的不低于下述标准的标准：
《GB4959-85《厅堂扩声特性测量方法》
WH01-93《扩声系统声学特性指标与测量方法》
GYJ25-86《厅堂扩声系统声学特性指标》
GBJ118-88《民用建筑隔声设计规》
GB/T15381-94《会议系统及其音频性能要求》
GB/T4959《厅堂扩声特性测量方法》
GBJ232-92《电气装置安装工程施工及验收规》
JGJ/T16-96《民用建筑电气设计规》
GB14197-93《声系统设备互连的优选配接值》
GBJ76-84《厅堂混响时间测量规》
GB/T14476-93《客观评价厅堂语言可懂度的RASTI法》
GB120206-89《声频设备一般术语和计算方法》
以及其它现行的国家和行业一级语言与音乐标准及规，招标技术要求，招标设计相关图纸和材料表。
二.多媒体会议室影音系统技术要求
2.1概述
本系统安装在xxxxxxxxxx，要充分考虑会议室各房间的格局和环境，充分利用现有会议室的空间，提供一套适用于xxxxxxxx完整的多媒体会议室影音系统。要求可以满足如：背景音乐赏析；日常会议召开；宣传片影音播放；展示区活动举办的相关功能。）
该影音系统其中包括：
传声系统：
传声系统应采用手拉手模式数字会议表决拾音方式（话筒），其拾音效果好、频率相应围较为理想，声相定位效果适合，漏音较少、抗干扰能力突出，样式美观大方。配有无线手持式话筒，以及专业音响扩声设备等必要的专业音
频周边设备，如：调音台、数字音频处理器等可以更好的满足会议的需求。
●显示系统：
显示系统由LED电子显示屏（招标方已采购）和LED视频处理器组成。并配置高清视频切换设备，满足多路视频信号的无缝切换。
●视频采集系统：
会议室应设计为具有实现视频会议功能的会议系统，并且与其它会议室实现共享使用原有的硬件远程视频会议系统主机图像信号，以此为基础。最初可以不实现视频会议功能，但系统集成时应预留一定数量的信息接口，以备将来的会议系统的扩展改造和系统功能升级。
●音频扩声系统：
扩声系统主要由扬声器、功率放大器、数字音频处理器（调音、音频矩阵、反馈抑制、噪声抑制、均衡、回声抑制）设备组成。整个系统通过计算会议室的音响场地大小和环境因素进行设计，保证会议室每个角落的声场听觉均匀。满足改善音质、矩阵混音、消噪、消回音和消反馈等应用需求。
同时还应满足远程视频会议终端、或者其他多媒体音频设备传来的音频信号输入，并且输出到本地会场扩声系统，同时也可向分会场和远程会场转播会场声响。
●中央控制系统：
采用先进新型中央控制系统，可以通过一台无线触摸屏，即能实现对系统设备统一控制，如扩声系统、会议室灯光控制、显示系统等多种设
备。极方便和简化了会场管理人员的工作劳动强度，以及系统复杂的弱电系统的管理和控制，从而有效的简化了会议管理的复杂性。
公共广播系统
公共广播系统包含网络化公共广播主机、网络功放和音箱，具有分区广播功能。公共广播主机置广播矩阵，可根据甲方需求自定义节目源，支持节目源的分区和定时播放，并且可以对不同分区播放的节目进行监听；网络化功放支持分布式部署并置播放器，可以通过TCP/IP协议接收并播放广播主机发送的节目源；音箱根据部署环境分为室音箱和室外音箱，对于室外音箱，需要具备防水和防尘功能。
三、设备技术要求及供货围参考表
3.1 商业楼会议室影音系统
多媒体会议室工程方案
一、系统概述 随着信息技术的不断发展。一个大型会议室除了要满足传统简单的会议要求外，还应具有高雅格调和优美音质、清晰图像演示，并且可以根据要求扩展配备同声传译系统和投票表决功能以及远程视频会议系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集中控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。 根据这一领域的需求以及我们的实际工程经验，我们将整个会议系统分成以下几个子系统： ●智能会议系统 ●大屏幕投影显示系统 ●会议扩声系统 ●远程视频会议系统 ●信号处理系统 ●多媒体音视频系统 ●中央控制系统 二、系统设计原则 1先进型性原则 采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。 2实用性原则 能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。 3可扩充性、可维护性原则 要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。 4经济性原则 在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标
三、智能中控系统简介 现代化的会议场所集合了电脑及多种视音频输入输出设备，操作者需要对每个设备实现控制，还要完成设备间的信号切换，使之在一个或多个演播设备中播出，同时现代化的会议对灯光、电动屏幕及窗帘的配合控制也是必不可少的要求。 针对以上问题，中央控制系统是最佳解决方案, 它将多种信号的选择输出及具体设备的操作集中在一个触摸屏或计算机控制界面上，操作者通过直观的控制界面操作，将复杂的会议设备操作及环境控制变得轻松自如。 现代会议集中了电脑及多种视音频输入输出设备，操作者需要对每个设备实现控制，还要完成设备间的信号切换，使之在一个或多个演播设备中播出；同时现代会议对灯光、电动屏幕及窗帘等环境控制也是必不可少的要求。各种功能集中在一起,单纯靠手工来操作，操作者定会显得无比的繁琐。如何化繁琐为简单呢？把它交给智能会议系统吧！ 四、中控系统主要特点与功能 采用功能齐全、技术成熟、稳定性高，用途广的帝能（TECHLAND）中央控制系统，实现多媒体电教室各种电子设备的集中控制。 操作简单、人性化、智能化； ?整个系统可靠性高； ?尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效； ?能够控制DVD、录像机、MD 进行播放、停止、暂停等功能； ?能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能； ?能够控制实物展台进行放大、缩小等功能； ?能够控制音量，进行音量大小的调节功能； ?能够控制A/V矩阵、VGA矩阵，实现音视频、VGA信号自动切换控制功能； ?扩张性好，能够满足客户未来会议室发展与设备更替。
会议室多媒体系统设计方案27 XXXXX会议室多媒体系统 建设方方案 设计单位：陕西西康光电科技有限责任公司 技术支持： 呈报日期：2017年01月09日 一、前言 XXXXX议室是一个小型综合会议室，使用频率也比较高，按照用户的需求以及现场环境情形，将该会议室建设成为一套多功能的现代化多媒体会议系统，集多媒体中央操纵系统任意调度音频、单点视频、远端视频会议等功能于一体。 整体实现方案： 会场扩声系统 会场音频采集系统
会场多媒体中控系统 LED条屏显示系统 会场音、视频多媒体调度系统 电视会议接入系统（含远端音频、视频、本地音频、视频） 主控室设备集成系统 1、扩声系统设计讲明 1.1设计概述 扩声系统包括服务于观众席的扩声。本方案中扩声系统由前、后声道扩声音箱及辅助音箱组成。音箱安装位置平均，声音能够覆盖全场。 扩声系统应满足各种类型的会议语言扩声需求，兼顾演出扩声。系统应有良好的音响成效与优良的语言清晰度，同时系统还应具备实时记录和提供音频转播信号等能力。 系统音箱布置结构图： 最大声压级：≥106dB 传输频率特性：以80～8000Hz平均声压级为0dB，在此频带内承诺＋4～－4dB的变化稳态声场不平均度：≤10dB100Hz） ≤6dB（1000Hz） ≤8 dB（8000Hz） 传声增益：≥－8dB（100Hz～8000Hz） 系统噪声：≤NR20
同时作为一个重要的多功能场所，要充分满足其使用功能要求。充分考虑到系统今后的使用方式及使用功能，重点侧重语言清晰度、传声增益、音乐重放音质以及方便的操作性和灵活的功能转换等方面。此外，还要充分保证系统的兼容性、可靠性及扩展性。 系统能够实现以下成效： 各个位置无明显回声、跳动回声和声聚焦等音质缺陷 系统具有良好的传声增益指标，不产生明显的声反馈 音质自然传真，保证各个观众位置有一致的频率响应特性 音响扩声系统扩声涵盖范畴平均覆盖观众区域 音响系统的设备在正常使用中各种噪声指标小于规定限值 扬声器外观典雅美观，不阻碍场地的整体风格和安全 1.2场地使用功能 A、小型会议室 文艺演出 会议 B、电视电话会议室会议 1.3设计依据和设计标准 GB/50371—2006 『厅堂扩声系统设计规范』 WH/T 18—2003 『演出场所扩声系统声学指标』 GB/50356—2005 『剧场、电影院和多用途礼堂声学设计规范』GB 4959-95 『厅堂扩声特性测量方法』 GBJ 76-84 『厅堂混响时刻测量方法』 GBJ 79 『工业企业通讯接地设计规范』 GYJ 25-86 『厅堂扩声系统声学特性指标』 GB/T50134-2000 『智能建筑设计标准』 JGJ/T16-92 『民用建筑电器设计规范』 GBJ 16-92（95年修订）『建筑设计防火规范』 GB/T 14197-93 『声系统设备互连的优选配接值』 1.4设计理念
目录 第1章工程概述 (3) 1.1 工程建设目标 (3) 1.2 系统设计技术标准及规范 (3) 1.3 系统设计原则 (3) 1.3.1先进型原则 (3) 1.3.2实用性原则 (3) 1.3.3可扩充性、可维护性原则 (3) 1.3.4经济型原则 (3) 1.4 工程概况 (4) 1.5 系统设备选型原则 (4) 第2章系统功能及产品选型 (5) 2.1 概述 (5) 2.2 系统组成 (5) 2.3 按系统叙述功能 (5) 2.3.1大屏幕投影显示系统 (5) 2.3.1.1 系统功能 (5) 2.3.1.2 设备选型 (6) 2.3.1.2.1 投影机 (6) 2.3.1.2.2 投影屏幕 (8) 2.3.2数字会议系统 (9) 2.3.2.1 系统功能 (10) 2.3.2.2 系统图 (11) 2.3.2.3 设备选型 (11) 2.3.2.3.1 数字会议主机 (11) 2.3.2.3.2 主席话筒 (12) 2.3.2.3.3 代表话筒 (13) 2.3.2.3.4 系统管理软件 (14) 2.3.3会议视频自动跟踪系统 (16) 2.3.3.1 系统功能 (17) 2.3.3.2 产品选型 (17) 2.3.3.2.1摄像机 (17) 2.3.3.2.2硬盘录像机 (18) 2.3.4会议扩声系统 (18) 2.3.4.1 设备选型 (19) 2.3.4.1.1 音频媒体矩阵 (19) 2.3.4.1.2 功率放大器 (22) 2.3.4.1.3 音箱 (23) 2.3.4.1.4 无线话筒 (23)
2.3.5中央控制系统（C ENTER C ONTROL U NIT） (24) 2.3.5.1 系统功能 (24) 2.3.5.2 设备选型 (25) 2.3.5.2.1 中央控制主机 (25) 2.3.5.2.2 无线触摸屏 (26) 2.3.5.3 控制系统图 (28) 第3章系统报价 (29)
中国电建多媒体会议室影音系统 技 术 规 格 书 总则
项目名称：中国电建xxxxx多媒体会议室影音系统 工程数量：xxxxxx 项目周期：自报最短工期。 项目概况： 本招标文件技术条件适用于中国电建xxxxx多媒体会议室影音系统 供方应仔细阅读此规范书文件，供方所提供的产品的技术规范应满足本规范书的要求，供方也可建议与满足此技术规范书产品类似的产品，但必须提供与技术规范偏差的细节。 需方不准备对与现行标准和规范相应的所有技术要求作出规范。供方应提供先进可靠、灵活和经济的系统和高质量的满足规范及工业标准要求的设备和附件。 提供设备的厂商应具有ISO9000/ISO9001质量认证证书，所提供的设备应具有两年以上的商业运行成功经验，其设备必须是全新的。 本技术规范书适用于中国电建xxxxx多媒体会议室影音系统的功能设计、结构、安装、调试以及性能等方面的技术要求。 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 本技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 本技术规范书经买、卖双方确认后作为合同的技术附件，与合同正文具有同等的法律效力。 本技术规范书未尽事宜，由买卖双方协商确定。 一.规范及标准 投标者提供的产品必须符合下列标准或国际上所接受的不低于下述标准的标准： 《GB4959-85《厅堂扩声特性测量方法》 WH01-93《扩声系统声学特性指标与测量方法》 GYJ25-86《厅堂扩声系统声学特性指标》 GBJ118-88《民用建筑隔声设计规范》 GB/T15381-94《会议系统及其音频性能要求》 GB/T4959《厅堂扩声特性测量方法》 GBJ232-92《电气装置安装工程施工及验收规范》
目录 一、项目概况 (2) 二、项目理解 (2) 三、系统组成 (3) 四、设计依据 (3) 五、设计原则 (4) 七、系统概述 (7) 1、系统理解 (7) 2、系统图 (8) 3、系统配置 (8) 4、主要系统说明 (16) 会议扩声系统 (16) 会议发言系统 (17) 中央控制系统................................................................ 错误！未定义书签。 八、设备报价.............................................................................. 错误！未定义书签。
一、项目概况 随着以电脑为中心的多媒体技术的普及和提高，给会议工作带来了新的手段和方法，尤其是近几年，视频会议、远程教学等可视化信息技术在会议室领域得到广泛应用，多媒体会议室以其功能的多样性（如现场会议、学术报告、培训教学等）得到迅速普及。在会议室里不管是作报告、总结、汇报、介绍产品等等，用电脑互动操作的图、文、声、影、画展示，充分调动了与会者的感官知觉，大大提高了会议效果。会议室已经进入了智能化时代。 现代智能化会议室已成为现代新型办公建筑越来越重要的设计范畴，随着时间的发展，对音视频高质量和网络化集成都提出了全新的概念。对会议室的方案设计及系统集成也提出了更高的技术要求。 而本次项目设计的内容是内蒙古兴安盟人民医院的一个会议室设计，内蒙古兴安盟人民医院本身就代表着走在专业性、学术性的前言，故本次项目设计定位相关理念为专业、可靠、稳定、多用途。 二、项目理解 根据我公司手头的各种资料和多年多功能会议室系统集成经验，对此会议室系统做了全方位设计。 本设计方案是紧密围绕会议室的需求： 1）满足专业教学、培训使用 2）满足普通讨论发言 3）可以放映数字电影、各类资料及高清电视节目
会议室音响系统设计方案 特别说明： 1、两间会议室在音响控制区需预留足够的电源功率，其中五楼会议室2000W，后二楼大会议室3000W； 2、两间会议室在装璜时需要预留投影机吊架安装位和投影幕安装槽； 3、投影机安装位置和屏幕安装位置需预留220V交流电源； 4、装潢施工和音响施工需同步进行，便于布线和设置音箱吊架位置。 一、会议室结构和音箱位置 根据室内形状，音箱拟摆放位置如图（红色方框为音箱） 1、五楼会议室（6只8寸音箱） 2、后二楼大会议室（4只12寸音箱）
二、会议室声响性能分析 会议室地面为硬质地板砖，对声音反射较为敏感，五楼上方凹凸形吊顶，易引进混合反射。大会议室人字形结构，扣板吊顶，吊顶上方有一定的空间，容易对声音产生混响，四周为光滑墙壁，易对声音形成较强反射，从而引起二次回声。具体需要增强声音的低频性能，提升中频渲染人声，保证话筒声音的清晰度。 三、声响系统配置 1、五楼会议室 根据会议室的实际使用情况，五楼会议室拟安置22路有线鹅颈会议话筒，会议桌两边各10路，顶端2路。另配两只无线手持式话筒，方便会议桌后面人员发言。配置2台16路调音台，3台功放，6只音箱，1台电源时序器，2台专业机柜和部分线材及接插件。具体清单及价格如下： 单位：元
2、二楼大会议室 二楼大会议室东部为主席台位置，拟安置10路有线鹅颈会议话筒，另配两只无线手持式话筒，方便会议发言。配置1台16路调音台，2台功放，4只音箱，1台电源时序器，1台专业机柜和部分线材及接插件。投影机幕挂在主席台前槽内，带电动遥控器。具体清单及价格如下：
10 投影仪索尼EX145 7800 1 7800 11 遥控投影幕美视E120 1200 1 1200 12 DVD播放器新科350 1 350 13 VGA线缆50米300 1 300 14 7寸液晶电视400 1 400 15 设备小计48750 16 税费设备总价*0.05（国税）2437 合计伍万壹仟壹佰捌拾柒圆整51187 四、设备说明 两套会议室音响系统主要器材全部采用进口名牌器材。音箱和功放都使用了美国著名音响品牌C－MARK，音箱分别为8寸和12寸专业工程箱，搭配相应功率的专业工程功放，效果出色。调音台采用了日本雅玛哈24路调音台，可接16路卡侬口话筒。无线话筒采用了力博LB232，可以保证100米内无断频。 五、主要器材参数 1、电源时序器BAIYADONGLIC SR328 时序器是能有效按开机先前及后、关机则先后及前的顺序开关所连接的用电设备的一种器材，避免一些人为失误的操作，彻底解决终端器材(如功放、喇叭等)可能由于这种失误而造成的损害，同时又可减低用电设备对输电线路启动产生的冲击电流。 2、调音台 雅玛哈MG206C系列调音台,采用了先进的技术和设计理念，具
个人资料整理仅限学习使用 多媒体会议室整体设计方案说明 会议系统工程是泛指与会议相互关联的声、光、电设备及软件的集成。会议系统设计就涵 盖上述方方面面。会议系统的集成是通过认真的分析和理解客户的需求，执行规划设计的 工程。运用技术的手段，最佳的解决问题，从而给客户提供最大价值。在预算内、预期内、 收获预想的结果。最终使用户得到满意。 会议设计之前，要进行调研和勘查。进行科学的设计规划。会议系统规划要考虑的问题 会议系统使用的目的性 会议系统构成的级别 服务的范围 会议管理的能力 与国际应用环境的思考 功能价格关系，经济利益 系统的质量和服务体系 一般一个会议可分为： ?报告模式：一人讲大家听,由主持人，大家面对面。一般性扩声基本投入取决于会议室的 建筑面积。 ?讲演模式：扩声形式雷同报告模式，但要预备听众的提问扩声。视频要有显示系统。 ?讨论模式：圆桌环坐会议形式，可以具有顺序发言控制、每人发言时间控制。也可扩展 投票系统、同声传译等功能。功能越多投入成本越大。 ?调度会议模式：更强调多画面、多信息的显示。也可强调本地、异地通讯。及决议分发、 记录。投资成本取决于内容的具体要求。但这往往是工作条件的必须配置。 ?多媒体会议模式：在会议扩声形式上更多的运用视频显示系统，如多画面的单屏显示， 多屏多信息显示。圆桌升降器信息显示。摄像发言的自动跟踪、计算机图像信号的记录等 不同形式。功能越多投入成本越大。 ?多媒体教案培训：基于多媒体会议物理环境，增设教案软件。课件分发，作业提交，老 师访问，个别答疑，考卷评判等功能。当然也可以增加语言培训功能。 ?影院模式：在适合的多媒体系统中增加环绕声扩声辅助音箱、解码器等部分设备既可以 完成会议以外的DVD、视频载体的播放。扩展了自娱自乐的内容。中小型建筑成本追加本 分较低。 ?电视电话会议模式：通过网络或是ISDN系统完成异地的会议面对面的交流。大型网络 的组会成本较高。 ?联席会议模式：一般是指在本地建筑中，不同会议室互动的多会议室系统。一般包括视 频和音频系统。会议室间隔越近，通信传输的成本越便宜。 ?会议广播模式：是联席会议模式中的单向模式，即主会场的声音和图像仅能在分会场接
多媒体视频会议室装修规范 多媒体会议室的装修对于获得满意的视觉和声音效果是一个很关键的因素。计良好的会议室除了可提供参加会议人员舒适的开会环境外，更可以提供较好的临场感，提高视频会议的效果。为此，我们参照国标YD5032-97,提出如下建议。 一、多媒体会议室总体设计要求 1、逼真地反映现场人物和景物，使与会者有临场感、一体感，以达到视觉 与语言信息交流的良好效果。 2、由会议室中传送的图象包括人物、景物、图表、文字等等，应当清晰可 辨。 3、会议室内温、湿度适宜，空气流通。 4、应有消防设备和紧急安全通道。 二、多媒体会议室的大小与环境 1、会议室大小 会议室的大小通常可分为大、中、小型三种。 大型会议室：会议室的面积在100M2以上 中型会议室：会议室的面积在80M2左右 小型会议室：会议室的面积在50M2左右 会议室面积请根据各地会议室的具体情况决定，建议主会场设大型会议室， 其他各分会场设中型会议室或小型会议室。建议按平均每人平方米计算 2.2 会议室面积。 2、会议室的环境 会议室应设置在远离外界嘈杂、喧哗的位置。从安全角度考虑，应有
宽敞的入口与出口及紧急疏散通道，并应有配套的防火、防烟报警装 置及消防器材。会议室的设置应符合防止泄密，便于使用和尽量减少外来噪 声干扰的要求。 会议室室内应安装空调，以创造稳定的温度、湿度环境，空调的噪声应该比 较低，如室内空调噪声过大，就会大大影响该会场的音频效果会议室环境 要求参数如下： 室内风速：0.1米/秒 室内温度：18?22C 室内相对湿度：60%?80% 室内环境噪声：48dB(A) 三、多媒体会议室的布局 布局原则：保证摄象效果以达到再现清晰图像的目的 布局要求： 1、背景 为了防止颜色对人物摄象产生的“夺光”及“反光”效应，故天幕 (背景 墙)应具有均匀的浅颜色，通常多采用兰色或灰色，以使摄像机镜头光圈设置 合适。而房间的其它三面墙壁、地板、天花板均忌用黑或鲜艳色彩的饱和 色，通常采用浅蓝色、浅绿色、浅灰色等等。各墙面不宜采用复杂的装饰图 案，以免摄像机移动或变焦时图象产生模糊现象。总之，会场布置应庄重、 朴素、大方。 2、会议桌 会议桌布置采用排式。这种方式的布置可使与会者自然坐于桌前就能看清监 视器并被摄像机摄入镜头。 3、椅子应尽量采用舒适的椅子，以及加厚椅垫，避免与会人员经常地调整坐 姿而在镜头内造成不必要的动作。同时椅子上不要装小脚轮，限制移动，以
会议系统 一、多媒体会议系统规划要考虑的问题： 随着以电脑为中心的多媒体技术的普及和提高，给会议工作带来了新的手段和方法，尤其是近几年，视频会议、远程教学等可视化信息技术在会议室领域得到广泛应用，多媒体会议室以其功能的多样性（如现场会议、学术报告、培训教学等）得到迅速普及。 在多媒体会议室里不管是作报告、总结、汇报、介绍产品等等，用电脑互动操作的图、文、声、影、画展示，充分调动了与会者的感官知觉，大大提高了会议效果。可以说，多媒体在办公领域中，也越来越体现出它的优势。 数字多媒体会议系统工程是泛指与会议相互关联的声、光、电设备及软件的集成。会议系统设计就涵盖上述方方面面。会议系统的集成是通过认真的分析和理解客户的需求，执行规划设计的项目。运用技术的手段，最佳的解决问题，从而给客户提供最大价值。在预算内、预期内、收获预想的结果。最终使用户得到满意。 会议设计之前，要进行调研和勘查。进行科学的设计规划。会议系统规划要考虑的问题。 1、数字多媒体会议系统使用的目的性； 2、数字多媒体会议系统构成的级别； 3、服务的范围； 3、会议管理的能力； 4、与国际应用环境的思考； 5、功能价格关系，经济利益； 6、系统的质量和服务体系；
二、多媒体会议系统的设计原则： 1.先进型性原则： 采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。 2.实用性原则： 能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。 3.可扩充性、可维护性原则： 要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。另外，在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。 三、多媒体会议系统功能设计： 多功能会议系统工程项目设计范围包含对会议室进行会议、音频、视频、摄像、录音录像及远程会议系统设计，实现会议室的多媒体会议功能，满足简洁流畅的会议过程、逼真传神的听觉效果、清晰舒适的视频显示、智能的摄像跟踪、完整的会议记录、方便快捷的远程会议等要求。整个系统大致分为显示与监视、拾音与扩声、信号传输与控制摄像照明灯光、电视电话会议等五个部分。由大屏幕显示、等离子显示、音响、视频监视录像、多媒体音视频信号源矩阵切换和中央集成控制、摄像照明灯光及控制等部分组成。 功能设计： 主要用来召开大中型会议，如新闻发布会，产品展示会，报告会，签字仪式，职工培训等。在功能设计上，要求考虑其多功能性及先进性，应具体表现在以下几个方面： 1、先进的展示功能：能有效表现与展示各个领域的最新内容。这就需要使用当今最先进的多媒体表现形式：文字、语言、图片、连续影像、电脑文档等。 2、完善的会议功能：满足各种级别的会议、学术论坛、报告会等各种形式的会议活动。满足新闻发会、庆功会、签字仪式等公共活动。 3、强大的培训功能：技术培训、教学、产品介绍；大型年会、月会、公司例会。 4、一般性演出功能：能进行一般非专业性的文艺晚会形式的文艺演出，举行各种晚宴、酒会及舞会等。频信号混合和切换，并将处理结果送回参加会议的终端。 四、多媒体会议系统设备器材的选型原则： 1．选用国际知名品牌器材，及有雄厚实力和绝对优秀技术能力的厂家、代理商，以保证系统设计指标和系统功能的实现。 2．选用同类产品中技术最成熟、性能最先进、使用最可靠、应用典范最广泛、最具说服力的产品型号，保证设备和系统的先进性、成熟性和稳定性。 3．选用高度智能化、高技术含量的产品，系统使用开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性，使日后的系统升级不需要重复采购设备，减少资源浪费，降低开支。 4．选用拥有自主知识产权的品牌，为系统日后的维护、升级免去后顾之忧。
报告厅多媒体会议室舞 台机械方案 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
武警报告厅 舞 台 机 械 幕 布 设 计 技 术 方 案
武警报告厅 舞台机械、幕布系统设计说明 舞台机械系统 根据建筑图纸、相关标准及会议的需要，鉴于报告厅的实际情况，在设计载荷允许的范围内，在舞台上放设置与实际建筑相适应的机械设备，尽量满足会议和中小型文艺演出需要。机械设备采用国产着名品牌，以保证设备安全、可靠。 根据剧场的实际情况和使用情况合理布置电动吊杆，其中电动吊杆12道，每根吊杆承重400Kg；灯光吊杆8道，每根吊杆承重600Kg，来进行设计。 一、设计依据 《镜框台口箱型舞台的基本要求》 《剧场设备配重规范》（舞台机械部分） 《剧场建筑设计规范》JGJ57—2000 《建筑设计防火规范》GBJ16—87（1997年板）， 《舞台影视用吊杆装置》ZBJ8011—88 《剧场舞台用大幕机械装置》ZBJ80017—89 《舞台电动单点吊机》WH/T0102—1996 《钢结构设计规范》GB17—1988
《起重机设计规范》GB3811 《起重机机械安全规范》GB6067 《起重机械验收规范和程序》GB5906 《供配电系统设计规范》GB50052—1995 《低压配电设计规范》GB50054—1995 《通用用电设备配电设计规范》GB50055—1993 《电力装置的绝电保护和自动装置设计规范》GB50062—1992 《电力工程电缆的设计规范》GB50217—1994 《接地装置施工及验收规范》GB50160—1992 《电缆线路施工及验收规范》GB50168—1992 《电气装置安装工程施工及验收规范》GBJ232 二. 设计概述 舞台机械作为一种非常专业的领域，非常讲究工艺设计和技术要求。以确保设备功能的完美以及使用的安全和可靠。建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。舞台机械设计不仅要满足舞美及舞台其它设备的布置要求，而且还要满足所有舞台设备的安装、检修、操作等使用要求。本方案中舞台台上机械主要要由
XXXXX工业园会议室音响系统设计方案 特别说明： 1、两间会议室在音响控制区需预留足够的电源功率，其中五楼会议室2000W，后二楼大会议室3000W； 2、两间会议室在装璜时需要预留投影机吊架安装位和投影幕安装槽； 3、投影机安装位置和屏幕安装位置需预留220V交流电源； 4、装潢施工和音响施工需同步进行，便于布线和设置音箱吊架位置。 一、会议室结构和音箱位置 根据室内形状，音箱拟摆放位置如图（红色方框为音箱） 1、五楼会议室（6只8寸音箱） 2、后二楼大会议室（4只12寸音箱）
二、会议室声响性能分析 会议室地面为硬质地板砖，对声音反射较为敏感，五楼上方凹凸形吊顶，易引进混合反射。大会议室人字形结构，扣板吊顶，吊顶上方有一定的空间，容易对声音产生混响，四周为光滑墙壁，易对声音形成较强反射，从而引起二次回声。具体需要增强声音的低频性能，提升中频渲染人声，保证话筒声音的清晰度。 三、声响系统配置 1、五楼会议室 根据会议室的实际使用情况，五楼会议室拟安置22路有线鹅颈会议话筒，会议桌两边各10路，顶端2路。另配两只无线手持式话筒，方便会议桌后面人员发言。配置2台16路调音台，3台功放，6只音箱，1台电源时序器，2台专业机柜和部分线材及接插件。具体清单及价格如下： 单位：元
2、二楼大会议室 二楼大会议室东部为主席台位置，拟安置10路有线鹅颈会议话筒，另配两只无线手持式话筒，方便会议发言。配置1台16路调音台，2台功放，4只音箱，1台电源时序器，1台专业机柜和部分线材及接插件。投影机幕挂在主席台前槽内，带电动遥控器。具体清单及价格如下：
10 投影仪索尼EX145 7800 1 7800 11 遥控投影幕美视E120 1200 1 1200 12 DVD播放器新科350 1 350 13 VGA线缆50米300 1 300 14 7寸液晶电视400 1 400 15 设备小计48750 16 税费设备总价*0.05（国税）2437 合计伍万壹仟壹佰捌拾柒圆整51187 四、设备说明 两套会议室音响系统主要器材全部采用进口名牌器材。音箱和功放都使用了美国著名音响品牌C－MARK，音箱分别为8寸和12寸专业工程箱，搭配相应功率的专业工程功放，效果出色。调音台采用了日本雅玛哈24路调音台，可接16路卡侬口话筒。无线话筒采用了力博LB232，可以保证100米内无断频。 五、主要器材参数 1、电源时序器BAIYADONGLIC SR328 时序器是能有效按开机先前及后、关机则先后及前的顺序开关所连接的用电设备的一种器材，避免一些人为失误的操作，彻底解决终端器材(如功放、喇叭等)可能由于这种失误而造成的损害，同时又可减低用电设备对输电线路启动产生的冲击电流。 2、调音台 雅玛哈MG206C系列调音台,采用了先进的技术和设计理念，具
会议室设计方案 会议室设计方案随着现代化多媒体会议在各企业的不断推进，单一的多媒体技术已不再满足现代化的需求，集多功能系统于一体的新型多媒体会议室在各个行业得到了更加广泛的运用。 时代在发展，人们对会议系统的要求也不断提高，而在会议过程中有的设备的启动需要人工操作，各类设备的频繁切换和设备繁琐的操作，使得工作人员手忙脚乱，从而导致会议效率低下。因此，现代多媒体会议室更追求多媒体系统的人性化、智能化。多媒体技术的日新月异，使得我们建设一个集成音视频、会议功能的多媒体室的需求成为现实。在考虑传统的会议要求之外，还应具有高雅格调和优美音质、清晰图像演示、方便快捷的控制、高度集中的管理等特点。多媒体室会议系统由大屏幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成。选取大屏幕投影机将DVD和电脑以及多媒体实物展示台的VGA、视频信号还原放大为图像，通过扩声系统还原放大音频。为了进行更高效、实时地控制，需要配备一套中央集成控制设备来控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等功能，大大提高了工作效率和简化了复杂的操作，能适合所有人士使用而不需要具备专业知识。 数字视频技术也逐渐趋於成熟，并将迅速改变我们的生
活，随着互联网宽带技术的发展，数字视频技术已经融入视频会议、远端医疗、远端教育、远端监控、流媒体技术等多个方面，并服务於各行各业，因此对於现在来说，数字视频技术无疑是新的经济增长点。 整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，完成智能化的视频会议。 多媒体显示系统： 多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。 A/V系统： A/V系统由计算机、DVD、VCR、实物展台、远端视频会议系统、功放、音箱、数字硬盘录像机等A/V设备构成； 完成对各种图文信息的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。并且通过数字硬盘录像机，能够将整个过程记录在硬盘录像机中，便於以後的查询、回顾等。 会议室环境系统： 会议室环境系统由房间的灯光、窗帘等设备构成；完成对整个会议室环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。 智慧型多媒体中央控制系统： 采用目前国内档次最高、技术最成熟、功能最齐全，用
详细的多媒体会议室设计方案 目录 第1章工程概 述 ..................................................................... ......................................................... 2 1.1 工程建设目 标 ..................................................................... ....................................................... 2 1.2 系统设计技术标准及规 范 ..................................................................... .................................... 3 1.3 系统设计原 则 ..................................................................... ....................................................... 3 1.3.1 先进型原则...................................................................... ................................................... 3 1.3.2 实用性原则...................................................................... (3) 可扩充性、可维护性原 则 ..................................................................... ............................. 3 1.3.3 1.3.4 经济型原则...................................................................... ................................................... 3 1.4 工程概
详细介绍多媒体会议室组建 来源：艾维网 系统配置综述: 随着以电脑为中心的多媒体技术的普及和提高，给会议工作带来了新的手段和方法，尤其是近几年，视频会议、远程教学等可视化信息技术在会议室领域得到广泛应用，多媒体会议室以其功能的多样性（如现场会议、学术报告、培训教学等）得到迅速普及。在多媒体会议室里不管是作报告、总结、汇报、介绍产品等等，用电脑互动操作的图、文、声、影、画展示，充分调动了与会者的感官知觉，大大提高了会议效果。可以说，多媒体在办公领域中，特别适合我国国情需要，也越来越体现出它的优势。 以前的会议室是“讲台放几支麦克风/墙上挂几支大喇叭，领导就作报告，听众纸笔纪录。”这种落后的会议模式远远不能满足现在高速交流的信息时代对会议系统的要求。大家要知道，一个标准的多媒体会议室至少应包含计算机系统、投影显示系统、A/V系统、房间环境系统等几个部分。计算机系统包括台式机、笔记本、服务器等，用于进行教学、培训、演示以及控制。投影显示系统由投影仪、视频展示台、投影屏幕等组成，完成展示静态图片或活动视频等图文信息的大屏幕显示。A/V系统完成视音频信号的采集、播放和切换，主要包括摄像设备（如摄像机），显示设备（如电视机、显示器），传声设备（如有线话筒、无线话筒），扩声设备（如功放、音箱、调音台），播放设备（如DVD、录像机、卡座），信号切换设备（如视音频矩阵）等。房间环境系统主要指房间的可调灯光（如白炽灯、日光灯）和电动窗帘等，完成对整个房间环境、气氛的改变，以适应当前的需要。 随着这些幻灯机、投影机、录像放像设备、扩声器材等各类电子会议设备大量进入会议场所，多媒体会议室的要求就越来越高。而在会议过程中往往不能将这些设备最充分地发挥，需要会议工作人员手工操作，常常会因各类设备的频繁切换、环境的按需控制导致这些工作人员手忙脚乱，这样不仅降低了会议效率，还给会议的保密性带来诸多问题。那怎么配置一个好的多媒体会议室呢？这的确要下很大的工夫，笔者有幸参与了一间多功能会议室的方案设计、设备采购以及施工安装，现在与大家分享部分经验，希望能给经常接触多功能会议室的朋友一些经验及使用技巧上的帮助。
多媒体会议室设计方案一系统组成多功能会议室是一个按业主要求配置先进的高级综合厅，它的视听系统由下列几个部分组成1、高保真音响扩声系统2、数字式会议拾音系统3、高亮度大屏幕投影放映系统4、升降式液晶显示屏系统5、无线遥控中央控制系统系统说明多功能厅的影视系统可实现下列功能1、120＂大屏幕投影画面放映。2、12个每席一套-数字会议话筒和会场用升降式15＂液晶屏的综合配置。3、兼备会议扩声、卡拉演唱、和3解码立体环绕声51声道影视还音音效。4、无线遥控屏幕选项式影视系统的中央控制系统。5、多个弱电信号端方便提供驳接手提电脑、视频展台等外接信号。6、现场实况快球拍摄、创造电视电话会议条件。7、收视大楼内有线电视和卫星电视节目信号，红外遥控选台。8、会议前后背景音乐播放，实况录音。9、无线话筒卡拉无牵挂演唱，万首曲目光盘配置和自动评分。10、电动卷帘升降屏幕。系统功能1、以中央控制主机为中心，无线触摸屏为控制终端。2、通过主机上的232口连接到232转485转换模块，通过模块输出485信号控制液晶升降器统一或者单独控制升降。3、通过主机上的232口连接到快球摄像机的232控制口，通过无线触摸屏控制摄像机转动和图像放大缩小。4、通过主机上的-口连接-8电源控制器，可以控制窗帘，日光灯和设备电源，实现所有电源的自动控制。5、通过主机上的-口连接-4调光器，可以控制白炽灯从全暗到全亮，实现无级调光。6、通过主机上的-口连接-控制器，使整个指挥中心音量真正的受控制。7、因为所有的设备都受到控制，所以能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；通过控制矩阵，可以实现将所有的音视频切换到会议室的所有音视频输出设备上。通过控制矩阵，可以将多台计算机的信号切换到投影机。8、如筒灯的开关；射灯的开关；光管的开关；全开全关等。9、通过主机上的232口控制投影机和投影屏幕的控制。 10、通过主机上的232口和会议系统232接口做摄像机联动控制功能。具体系
会议室设计说明 一、场地介绍 随着信息时代的到来，计算机多媒体技术的迅猛发展，网络技术的普遍应用，所以从大到世界各行业特定政府机关、大型酒店的会议中心，小到各工厂企业会议、技术报告及讲座的进行，对现代视讯展示、数码电声处理、自动化电器处理等组成的多媒体声光像系统的渴望越来越强烈，而传统的模拟电子技术很难满足人们在这方面的要求。近几年迅速崛起多媒体声光像系统技术正在逐步成为适应这一需求的有效途径。为此，我们根据该场地的实际应用和需求，采用最新的多媒体视讯产品和先进设计手段，提出本系统方案供用户选择和参考。 某会议室共有1个房间，其房间类型如下 二、设计思想 我们此次的设计是根据业主方所提出来的有关在会议室的声光像系统具体应用需求，需要实现各个场地的智能化控制，还需要实现各个场地之间的音视频的交流和共享，以及多功能会议室的分割组合使用。结合我们以往同类项目的工作经验，依据现有的国家标准、规范，并参照国际上通用规范进行的。在系统设计过程中，我们按以下的思路进行设计： ?突出先进性、实用性、可靠性系统特点 ?数字化的高集成度可控制能力 ?多功能的应用性 ?极易伸张的扩展性 ?完善的售后服务保证体系 三、设计标准 引用的技术标准： ●中华人民共和国广电部GYJ25-86---《厅堂扩声系统声学特性规范》 ●中华人民共和国GBJ76-84---《厅堂混响时间测量规范》 ●中华人民共和国GB/T14476-93---《客观评价厅堂语言可懂度“RATSI法”》
●中华人民共和国GB/TS0314-2000---《智能建筑设计标准》 ●中华人民共和国T50311-2000---《建筑与建筑群综合布线系统设计规范》 ●中华人民共和国GB50198-94----《民用闭路监视电视系统工程技术规范》 ●中华人民共和国GB50258-96---《电气装置安装工程1kV及以下配线工程施工 及验收规范》 ●中华人民共和国GB/T15381-94---《会议系统电及音频性能要求》 ●中华人民共和国GBJ118-88---《民用建筑隔声设计规范》 ●中华人民共和国GBJ16-37---《建筑设计防火规范》 ●中华人民共和国JGJ/T16-92---《民用建筑电气设计规范》 ●中华人民共和国GA/T75-94---《安全防范工程程序与要求》 及国家其他有关现行规范及标准。 根据上述标准和甲方技术文件要求，我方进行了设备的合理化配置、计算机辅助声学设计、计算机辅助制图，将本工程项目进行了最合理的优化。 四、项目设计目标 此次设计方案包括大会议室的会议发言、扩音系统等。我们设计的指导思想是系统可靠、技术先进、功能完备，同时在满足使用要求的基础上尽量保证经济性。 在各系统整体规划和系统结构设计时，需要根据具体要求对系统进行详细、专业的总体规划和设计。根据系统功能的要求，选定先进、成熟、实用、性能稳定可靠、便于维护和升级的设备。要考虑信号流的安排，作好信号流的切换、优先权安排等，并配齐有关设备等。根据设备组成情况，选择安装设备的机架及控制台，设计或选择有关的安装附件。确定控制中心室的位置、估算各种设备所需电源的容量，对机房的电源容量、位置以及信号接地和安全接地作出设计建议，并作出控制室设备的位置布局图。根据所选定的设备及工程实施中所需材料列出设备、材料清单和工程预算表。为使之符合使用要求，满足各种活动的需要，我们在设计时主要考虑了以下几点： ?完整的功能设计。 ?系统合理灵活； ?全部设备有用先进产品； ?尽量选用高性价比产品；
详细介绍多媒体会议室组建 系统配置综述: 随着以电脑为中心的多媒体技术的普及和提高，给会议工作带来了新的手段和方法，尤其是近 几年，视频会议、远程教学等可视化信息技术在会议室领域得到广泛应用，多媒体会议室以其 功能的多样性（如现场会议、学术报告、培训教学等）得到迅速普及。在多媒体会议室里不管是作报告、总结、汇报、介绍产品等等，用电脑互动操作的图、文、声、影、画展示，充分调动了与会者的感官知觉，大大提高了会议效果。可以说，多媒体在办公领域中，特别适合我国 国情需要，也越来越体现出它的优势。 以前的会议室是“讲台放几支麦克风/墙上挂几支大喇叭，领导就作报告，听众纸笔纪录。”这种落后的会议模式远远不能满足现在高速交流的信息时代对会议系统的要求。大家要知道，一个标准的多媒体会议室至少应包含计算机系统、投影显示系统、A/V系统、房间环境系统等 几个部分。计算机系统包括台式机、笔记本、服务器等，用于进行教学、培训、演示以及控制。投影显示系统由投影仪、视频展示台、投影屏幕等组成，完成展示静态图片或活动视频等图文 信息的大屏幕显示。A/V系统完成视音频信号的采集、播放和切换，主要包括摄像设备（如摄 像机），显示设备（如电视机、显示器），传声设备（如有线话筒、无线话筒），扩声设备 （如功放、音箱、调音台），播放设备（如DVD、录像机、卡座），信号切换设备（如视音频 矩阵）等。房间环境系统主要指房间的可调灯光（如白炽灯、日光灯）和电动窗帘等，完成对 整个房间环境、气氛的改变，以适应当前的需要。 随着这些幻灯机、投影机、录像放像设备、扩声器材等各类电子会议设备大量进入会议场所，多媒体会议室的要求就越来越高。而在会议过程中往往不能将这些设备最充分地发挥，需 要会议工作人员手工操作，常常会因各类设备的频繁切换、环境的按需控制导致这些工作人员 手忙脚乱，这样不仅降低了会议效率，还给会议的保密性带来诸多问题。那怎么配置一个好的 多媒体会议室呢？这的确要下很大的工夫，笔者有幸参与了一间多功能会议室的方案设计、设 备采购以及施工安装，现在与大家分享部分经验，希望能给经常接触多功能会议室的朋友一些 经验及使用技巧上的帮助。 系统概述 此次工程项目是承担某公司的多媒体会议室系统的设计、施工。这是一个容纳10-15人左 右的小型多功能会议厅。设计原则以能举办各种类型的会议、培训、报告、教学、学术交流为 目标，该系统的设计就是提供满足以上功能实现的活动环境。根据客户的需求以及我们的实际 工程经验，我们将整个会议系统分成以下几个子系统：大屏幕投影显示系统、会议音响视讯系统、中央集成控制系统等几个主要部分。这个系统的设计是本着以下几个原则：
