H961温控器中文说明书

030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。

可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

产品分为WH普通型系列和WHD智能型系列。

产品符合国标GB/T15309-1994。

2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。

除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。

2.传感器与控制器之间的连接线长度建议不要超过20米。

温度控制器使⽤说明书XMT-6000智能型数字显⽰温度控制器使⽤说明书此产品使⽤前，请仔细阅读说明书，以便正确使⽤，并妥善保存，以便随时参考。

！警告接线警告—如果仪表失效或发⽣错误，可能引起系统故障，安装外部保护电路以防⽌此类事故。

—为防⽌仪表损坏或失效，选⽤适当的保险丝保护电源线及输⼊／输出线以防电流冲击。

仪表供电—为防⽌触电或仪表失效，所有接线⼯作完成后⽅能接通电源。

禁⽌在易燃⽓体附近使⽤—为防⽕、防爆或仪表损坏，禁⽌在易燃、易爆⽓体，排放蒸汽的场所使⽤。

严禁触及仪表内部—为防⽌触电或燃烧，严禁触及仪表内部。

发⽣质量问题请与上海亚泰仪表⼚营销部联系，只有“亚泰”服务⼯程师可以检查内部线路或更换部件，仪表内部有⾼电压，⾼温部件，⾮常危险！严禁改动仪表—为防⽌事故或仪表失效，严禁改动仪表。

保养—为防⽌触电，仪表报废或失效，只有“亚泰”服务⼯程师可以更换部件。

—为保证仪表长期安全使⽤，应定期保养。

仪表内部某些部件可能随使⽤时间的延长⽽损坏。

操作注意断电后⽅可清洗仪表。

清除显⽰器上污渍请⽤软布或棉纸。

显⽰器易被划伤，禁⽌⽤硬物擦拭或触及。

禁⽌⽤螺丝⼑或书写笔等硬物体操作⾯板按键，否则会损坏或划伤按键。

1．产品确认本产品适⽤于注塑、挤出、吹瓶、⾷品、包装、印刷等机械设备；恒温⼲澡、⾦属热处理等设备的温度控制。

本产品的PID参数可以⾃动整定，是⼀种智能化的仪表，使⽤⼗分⽅便，是指针式电⼦调节器、模拟式数显温控仪的最佳更新换代产品。

本产品符合Q/SQG01-1999智能型数字显⽰调节仪标准的要求。

请参照下列代码表确认送达产品是否和您选定的型号完全⼀致。

ＸＭＴ□-□□□□□□□—□①②③④⑤⑥⑦⑧⑨①⾯板尺⼨mm⑤输⼊类型D:96×96 1:热电偶信号E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最⼤1A)②显⽰⽅式V:逻辑电平输出⽤于SSR6:双排显⽰（经济型）B: 继电器(最⼤10A)③控制类型G: 可控硅输出（直接带300W以下负载）0:位式动作⑦分度号3:时间⽐例动作⑧量程下限4:两位PID动作及⾃动整定⑨量程上限7:单相过零脉冲PID及⾃动整定<附件>④限位报警安装⽀架2套，说明书⼀份0:⽆报警1:上限报警(XMTD、XMTF过零脉冲输出、逻辑电平输出，以及XMTG的各型号不能带上限报警)2．安装（5）推紧安装⽀架，使仪表与盘⾯结合牢固，收紧螺钉。

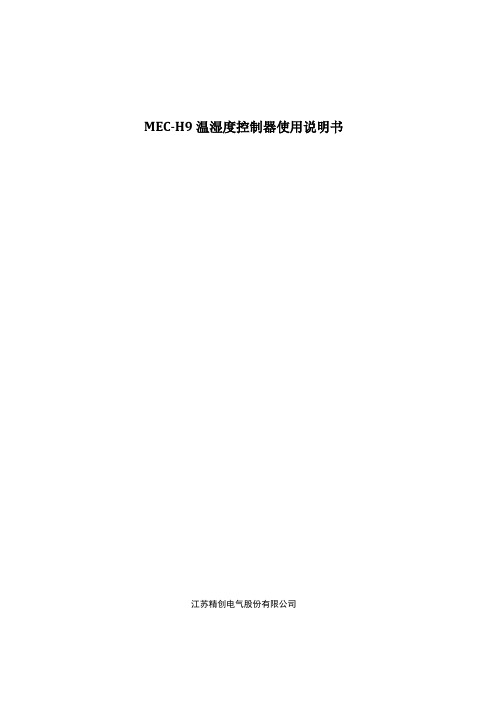

MEC-H9温湿度控制器使用说明书江苏精创电气股份有限公司概述：MEC-H9是一款温湿度控制器，它可以测量柜内温湿度，具有温度控制，湿度控制，除霜，报警等功能，可进行制冷、湿度、风机、灯光等负载的自动控制。

技术参数：1、温度测量范围：-40~99 ℃；温度测量精度：±1℃；湿度测量范围：0~99.9%RH；湿度测量精度：±5%RH；2、使用环境：-20~60℃，湿度20%RH~90%RH，无凝结；存储环境：-30~70℃，湿度20%RH~90%RH，无凝结；3、温湿度传感器：测量柜内的温度及湿度；环温传感器：预留，位于控制器内部。

4、电源电压：230VAC±10%，50/60Hz；5、继电器输出： 16A，250VAC，用于压缩机控制；5A， 250VAC，用于风机控制；5A， 250VAC，用于加热丝控制；0.3A，DC12V，用于驱动LED；0.15A，DC12V，用于驱动风机；6、控制器外形尺寸：178mm×48mm×86mm；安装方式：卡式安装，开孔尺寸157mmx39mmx80mm；显示面板及按键仪器上分别有报警灯、湿度显示、温度显示、，▲，▼共3个按键，用于对控制器的操作。

1、按键正常模式下，按压大于3S，显示设定温度值，大于6秒钟，可以访问参数的菜单；设置设定温度时，按下此键则保存设置；在参数设置模式，按键交替显示参数值和参数名称，如果按下此键5秒钟，则保存参数并退出设置；同时按压和▲将进入设置默认参数菜单；蜂鸣器鸣叫时，按下键，将会延迟本次报警。

2 、按键▲同时按压和▲将进入设置默认参数菜单；设置设定温度时，增加设定温度值；在参数设置模式，可以移动到下一个参数，或者增加参数值；3、按键▼设置设定温度时，减少设定温度正常模式下，按▼键大于3秒钟，可以进入或退出化霜状态（如果参数d1 = 0，不能进入或者退出除霜状态）；上电时按下▼键显示软件版本号。

温控器说明书HoneywellDC1000系列通用调节器简要说明书(中文版)注意:使用本手册前,请检查量程,输入,输出是否符合您的要求.1.面板说明1.1显示说明PV: 过程值(process value),四位显示(红色)SP: 设定值(set point),四位显示(绿色)1.2LED指示灯说明OUT1: 第一路输出(OUTPUT1), 绿色灯OUT2: 第二路输出(OUTPUT2), 绿色灯AT: 自整定,黄色灯PRO: 程序运行中,黄色灯AL1: 第一路报警(ALARM 1),红色灯AL2: 第二路报警(ALARM 1),红色灯AL3: 第三路报警(ALARM 1),红色灯 (DC1010无此功能)MAN: 手动控制,黄色灯 (DC1010无此功能)1.3 按键SET: 模式&设定键(切换模式和写入设定值)Y：移位键▽：减少键△：增加键A/M：自动/手动切换键2．自整定功能2.1 将AT设置为‘YES’,即启动自整定功能2.2 自整定完成后,PID参数将被自动设定。

(P值一般为11～14, I 值一股为40～50, D值一般为40～60。

)2.3 ATVL=自整定偏移量,由SP值推导出来(它在自整定时,可防止振荡超过设定点)SP-ATVL=自整定设定值, ATVL=自整定偏移量例如: SP=200℃, ATL=5, 则自整定点是195℃*ATVL务必自整定点在程序类型模式中(195℃)2.4 自整定点失败2.4.1 ATVL值太大→如果不能确定,则设定ATVL=02.4.2系统时间太长→单独设定PID参数3. 故障信息（注意）当有“*”标记的故障发生时，控制器需要维修4.操作流程各阶层进出及参数的锁定4.1.1按移位键(Y)改变参数。

按下移位键，第一位数开始闪烁。

按增加键（△）或减少键（▽）对此数值作增加或减少，再按移位键到第二位数，当所有数值设定好后，按SET键完成数值设定。

4.1.2SET键也有转换模式的功能，按下SET键会显示下一种模式4.1.3按SET键持续5秒可进入LEVEL2，或同样可返回LEVEL1。

系列温控器说明书系列温控器说明书尊敬的用户，感谢您选择本公司的系列温控器产品。

为了确保您正确、方便地使用该产品，我们提供了以下详细的功能介绍和使用说明。

一、产品概述本系列温控器具有精确的温度控制功能，可广泛应用于家庭、办公室、工业等各个领域。

产品外观简洁大方，操作简单，表现出色。

二、产品特点1. 温度调节范围广：本系列温控器可设定的温度范围在-40℃至100℃之间，能满足大多数环境的需求。

2. 温度控制精准：采用高精度传感器，温度控制精度可达±0.5℃，确保温度的稳定性和准确性。

3. 多种工作模式：可提供不同的工作模式供用户选择，如恒温模式、定时模式、周期模式等，灵活满足各种使用需求。

4. 易于安装：本系列温控器尺寸小巧，安装简单快捷，配备了详细的安装说明书，即使对电器不熟悉的用户也能轻松完成安装。

三、产品功能1. 温度调节功能：通过旋转开关或数字键盘可调节设定温度，产品将根据设定的温度进行智能控制，保持环境温度稳定。

2. 温度显示功能：产品设有大屏幕液晶显示屏，可实时显示当前环境温度，方便用户查看。

3. 温度保护功能：若环境温度超过设定范围，温控器将自动启动保护功能，通过警报或关闭电源等方式保证设备和用户的安全。

4. 耗电监控功能：温控器可监测实际用电量，并显示在显示屏上，帮助用户合理控制能源使用。

5. 定时功能：用户可设定时间段，温控器将在设定的时间范围内按照预设温度进行工作，方便按需设定温度控制。

四、使用说明1. 安装：根据附带的安装说明书，将温控器安装在合适的位置上。

确保温控器与供电设备连接良好，并保证温控器的电源稳定。

2. 温度调节：通过旋转开关或数字键盘可以调节设定温度。

根据实际需求，旋转开关向左转可降低温度，向右转可升高温度。

3. 温度显示：液晶显示屏上将实时显示当前环境温度，方便用户随时了解温度情况。

4. 温度保护：当环境温度超过设定范围时，温控器将会触发保护功能，通过警报或自动断电等方式提醒用户以保证使用安全。

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。

操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。

操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。

B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。

2)C2页填入变送低限值，D2页填入变送高限值。

3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。

3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。

温控模块使用说明书温控模块使用说明书版本：V3.101．技术指标1、传感器：K，J，E，N，R，S，T型热电偶2、路数：8路3、分辨率：0.1℃4、电路精度：±0.2℃5、冷端补偿误差：<±2℃3、50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB4、热电偶输入过压保护：±24V8、开关量输出：12路集电极开路输出，每路最大电流200mA9、通讯接口：RS485，波特率可选1200-115200，通信地址可选1-5910、供电电源：24V11、功耗：<3W12、环境温度:0℃～60℃13、相对湿度：<85%无凝结2．外型尺寸与安装图1为模块底部外型装配图，外型尺寸为145×90×40（单位mm），模块装配在工业标准导轨上。

此外，模块两侧各有2个固定孔，孔径为4mm，也可以用螺丝通过这4个固定孔将模块固定。

建议采用垂直安装，热电偶输入端子朝下，输出端子朝上，以方便模块散热。

图1模块底部外型装配图3指示灯、端子、接线和接地给模块上电后，电源指示灯亮；运行指示灯闪烁，表示CPU运行正常。

模块的12个输出都有相应的指示灯，某一路有输出时对应的指示灯亮，断开输出时对应的指示灯熄灭。

L1～L8分别对应第1路输出～第8路输出（Y1-Y8）。

L9～L12分别对应自由输出1～自由输出4（Y9-Y12）。

连接电阻性负载（例如固态继电器）时可按图2或图3接线。

连接电感性负载（例如电磁继电器）时按图3接线，该接法会接通模块内的续流二极管。

第1路热电偶1+接第1路热电偶的正端；第1路热电偶1-接第1路热电偶的负端。

其它各路的连接如此类推。

Y1-Y8端子是第1-8路热电偶的控温输出接线端子，Y9-Y12端子是第1-4路自由输出口接线端子。

X1端子是输入口，输入低电平有效。

模拟地（G0）用于接各热电偶的屏蔽层或负端。

图2温控模块接线图，输出接阻性负载图3温控模块接线，输出接感性或负性负载正确接地可以防止共模电压干扰，共模电压过高会使模块产生测量误差或者使测量的数据不稳定，甚至损坏模坏。
