三菱PLC的特殊模块的读写指令

特殊功能模块的应用实例
硬件电路及分析
01
在本例中，由于变频器的速度控制信号是电压信号，属于模拟量，因此需要使用
FX3U-4DA。由表10-4可以看出，在输出模式0时，数字量0~32000对应模拟量
DCO~10V，同时在变频器中对应频率О~50Hz（使用三菱A700变频器，设置参数
Pr.125=-50)，那么可以列表进行说明，如表10-9所示。验布机的5种工作速度与
模拟量及数字量的对应关系（数字量640对应模拟量0.2VHz）如表10-10所示。
特殊功能模块的应用实例
根据表10-9绘制出验布机控制系统输入/输出接线图， 如图10-18所示。
特殊功能模块的应用实例
2.程序设计
02
验布机通过X001~X005分别将数字量6400、12800、19200、25600、32000
4路模拟量输出模块
4路模拟量输出模块
1.BFM及分配
FX3U-4AD和FX2N-4AD是4路模拟量输入模块，两者都可以应用于 FX3U系列PLC，二者的特性对比如表10-1所示。
4路模拟量输出模块
FX3U-4DA的 BFM一览表如表10-5所示。
4路模拟量输出模块
在 BFM#0中写入十六进制4位数字H口口口口使各通道初始化，4位数字中的最低位数 控制通道CH1，最高位数控制通道CH4。HD口口口中的每位数值表示的含义如表10-6 所示。其余BFM的内容请参阅模拟量控制手册。
02
PART TWO
特殊功能模块 的读写操作
特殊功能模块的读写操作
三菱PLC的CPU在模块内存中为特殊功能模块分配了一个数据缓冲区 BFM，用于特殊功 能模块和CPU之间的通信。三菱PLC有两条专门的指令用于对BFM进行读写，即FROM指 令和TO指令。对于FX3U系列PLC，也可以采用直接指定方法来读写BFM的数据，这种方 法是适用于FX3U-4AD等模块的专用方法。

202
$+
字符串的合并
203
LEN
检测出字符串的长度
204
RIGHT
从字符串的右侧开始取出
205
LEFT
从字符串的左侧开始取出
206
MIDR
从字符串中任意选择
207
MIDW
字符串中的任意替换
208
INSTR
字符串的检索
209
$MOV
字符串的传送
19、数据处理3
210
FDEL
数据表的数据删除
211
FINS
117
EVAL
字符串→2进制浮点数的转换
118
EBCD
2进制浮点数→科学计数法的转換
119
EBIN
科学计数法→2进制浮点数的转換
120
EADD
2进制浮点数加法运算
121
ESUB
2进制浮点数减法运算
122
EMUL
2进制浮点数乘法运算
123
EDIV
2进制浮点数除法运算
124
EXP
2进制浮点数指数运算
125
SCL
量程(不同点座标数据)
260
DABIN
10进制ASCII→BIN
261
BINDA
BIN→10进制ASCII
269
SCL2
量程2(X/Y座标数据)
22、外部设备通信(变频器通信)
270
IVCK
变频器的运转监视
271
IVDR
变频器的运行控制
272
IVRD
读取变频器的参数
273
IVWR
写入变频器的参数
格雷码的逆转换

下面举例说明通用定时器的工作原理。如图1所示，当输入X0接通时，定时器T200从0开始对10ms时钟脉冲进行累积计数，当计数值与设定值K123相等时，定时器的常开接通Y0，经过的时间为123×0.01s=1.23s。当X0断开后定时器复位，计数值变为0，其常开触点断开，Y0也随之OFF。若外部电源断电，定时器也将复位。图1通用定时器工作原理
FX系列PLC的输出继电器也是八进制编号其中FX2N编号范围为Y000~Y267（184点）。与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。
在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。
三、通用辅助继电器（M0～M499）
FX2N系列中定时器时可分为通用定时器、积算定时器二种。它们是通过对一定周期的时钟脉冲的进行累计而实现定时的，时钟脉冲有周期为1ms、10ms、100ms三种，当所计数达到设定值时触点动作。设定值可用常数K或数据寄存器D的内容来设置。
1．通用定时器
通用定时器的特点是不具备断电的保持功能，即当输入电路断开或停电时定时器复位。通用定时器有100ms和10ms通用定时器两种。
状态器有五种类型：初始状态器S0～S9共10点；回零状态器S10～S19共10点；通用状态器S20～S499共480点；具有状态断电保持的状态器有S500～S899，共400点；供报警用的状态器（可用作外部故障诊断输出）S900～S999共100点。
在使用用状态器时应注意：
1）状态器与辅助继电器一样有无数的常开和常闭触点；
二、输出继电器（Y）
输出继电器是用来将PLC内部信号输出传送给外部负载（用户输出设备）。输出继电器线圈是由PLC内部程序的指令驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载。如图3-3所示为输出继电器Ｙ０的等效电路。

三菱PLC功能指令1.位操作指令：位操作指令用于读取、写入和修改位级别的数据。

常见的位操作指令包括LD（逻辑与）、ORR（逻辑或）、AND（逻辑与）、XOR（异或）等。

2.数据操作指令：数据操作指令用于读取、写入和修改字节、字和双字级别的数据。

常见的数据操作指令包括MOV（赋值）、ADD（加法）、SUB（减法）、MUL（乘法）、DIV（除法）等。

3.计数器指令：计数器指令用于实现计数功能。

有三种类型的计数器指令：上升沿计数器、下降沿计数器和阶段计数器。

计数器指令可以用于进行数量统计、进度监测等应用。

4.定时器指令：定时器指令用于实现定时功能。

有两种类型的定时器指令：上升沿定时器和下降沿定时器。

定时器指令可以用于进行时间监测、延时操作等应用。

5.移位指令：移位指令用于将数据的位进行移动。

常见的移位指令包括SHL（左移）、SHR（右移）等。

移位指令通常用于数据处理和位拼接等应用。

6.比较指令：比较指令用于比较两个数值的大小。

常见的比较指令包括CMP（比较）、EQ（等于）、NE（不等于）、GT（大于）等。

比较指令可以用于实现条件判断和逻辑控制等应用。

7.转移指令：转移指令用于控制程序的流程。

常见的转移指令包括JMP（无条件跳转）、JE（等于时跳转）、JNE（不等于时跳转）、JG（大于时跳转）等。

转移指令可以用于实现程序的循环和条件判断等应用。

8.存储器控制指令：存储器控制指令用于读取和写入存储器的数据。

常见的存储器控制指令包括LD（读取）、ST（写入）等。

存储器控制指令可以用于实现数据存储和加载等应用。

9.数学指令：数学指令用于实现各种数学运算。

常见的数学指令包括SIN（正弦）、COS（余弦）、SQRT（平方根）等。

数学指令可以用于实现数据处理和数值计算等应用。

10.基本运算指令：基本运算指令用于实现基本的数值运算。

常见的基本运算指令包括加法、减法、乘法和除法等。

基本运算指令通常用于实现逻辑计算和数据处理等应用。

使用说明： 操作数是Y、M、S、T、C； D1和D2为同类软元件； D1的编号必须小于D2的编号，如 果D1大于D2，则复位D1.
Date: 2016/7/6 Page: 30
昆山捷梯三菱培训
二、译码指令
译码指令DECO是将源操作数S1的n位二进制数进行译码，结 果用D目的操作数的第2n个元件置1来表示。指令格式如下：
昆山捷梯三菱培训
一、比较指令和区间比较指令
比较指令CMP（Compare）指令格式如下：
功能：将源操作数[S1.] 和源操作数[S2.]的数据 进行比较，比较结果用目 标元件[D.]的状态来表示 。
Hale Waihona Puke Date: 2016/7/6
Page: 4
昆山捷梯三菱培训
一、比较指令和区间比较指令
区间比较指令ZCP（Zone Compare）指令格式如下：
昆山捷梯三菱培训
Date: 2016/7/6
Page: 12
昆山捷梯三菱培训
算术和逻辑指令（FNC20～FN29）
Date: 2016/7/6
Page: 13
昆山捷梯三菱培训
一、加法指令
加法指令ADD（Addition）指令格式如下：
功能：将源操 作数进行二进 制相加，结果 送目的操作数 。
Date: 2016/7/6 Page: 14
Date: 2016/7/6
Page: 15
昆山捷梯三菱培训
指令使用举例：
数字拨码开关分别连接PLC的X000~X007、 X010~X017 、 X020~X027 、 X030~X037，假如X000~X007 和X010~X017 构成一个数据， X020~X027 和X030~X037 构成一个数据。 将两个数相加，并用BCD码显示。

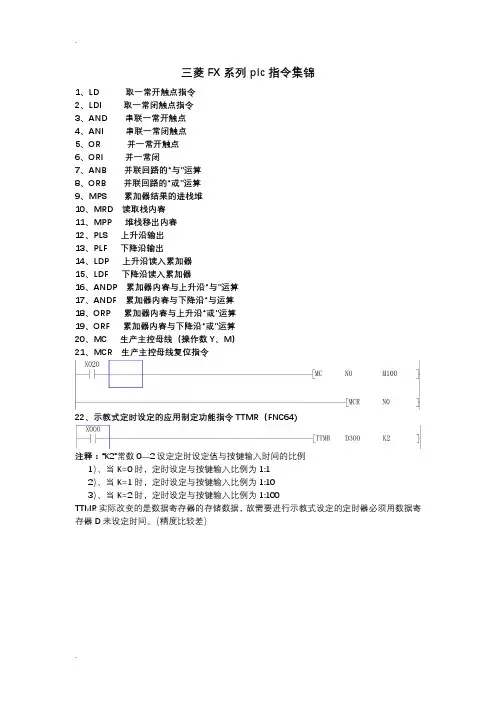

三菱FX系列plc指令集锦1、LD 取一常开触点指令2、LDI 取一常闭触点指令3、AND 串联一常开触点4、ANI 串联一常闭触点5、OR 并一常开触点6、ORI 并一常闭7、ANB 并联回路的“与”运算8、ORB 并联回路的“或”运算9、MPS 累加器结果的进栈堆10、MRD 读取栈内容11、MPP 堆栈移出内容12、PLS 上升沿输出13、PLF 下降沿输出14、LDP 上升沿读入累加器15、LDF 下降沿读入累加器16、ANDP 累加器内容与上升沿“与”运算17、ANDF 累加器内容与下降沿“与运算18、ORP 累加器内容与上升沿“或”运算19、ORF 累加器内容与下降沿“或”运算20、MC 生产主控母线（操作数Y、M）21、MCR 生产主控母线复位指令22、示教式定时设定的应用制定功能指令TTMR（FNC64)注释：“K2”常数0—2设定定时设定值与按键输入时间的比例1）、当K=0时，定时设定与按键输入比例为1:12）、当K=1时，定时设定与按键输入比例为1:103）、当K=2时，定时设定与按键输入比例为1:100TTMR实际改变的是数据寄存器的存储数据，故需要进行示教式设定的定时器必须用数据寄存器D来设定时间。

（精度比较差）23、任意频率的时钟生成M8011（10Ms）M8012（100Ms）M8013（1S）M8014(60S)任意周期时钟脉冲信号可利用STMR指令的特性，通过以下程序生成。

24、高速比较指令（DHSZ）25、高速置位/复位指令（DHSCS/DHSCR）FNC53/FNC54用于计数器的比较与输出的直接控制注释：高速计数器C241为带复位输入（X1)的单相高速输入计数器，使用DHSCS后，只要计数器值达到1000后，y0置1（不受PLC时间的限制），而使用DHSCR后，只要计数值到达2000，就可以使Y0置为0。

26、高速比较指令（DHSZ) FNC 55注释：K1000为比较下限K2000为比较上限27、速度测量(SPD) FNC56(脉冲密度指令）可以计算单位时间内的输入脉冲数，可用于以位置脉冲形式输出的机械装置速度的实时测量。

M8017±30秒的修正
M8018检测RTC卡盒是否插入
M8019实时时钟(RTC)出错
D8010当前扫描时间
D8011最小扫描时间
D8012最大扫描时间
D8013秒
D8014分
D8015时
D8016日
D8017月
D8018年
D8019星期(0:星期日~6:星期六)
三标志
M8020零(加减运算结果为0时置位)
M8021借位
M8022进位
M8023小数点运算标志
M8024处于ON状态时执行指令、传送方向翻转
M8025HSC方式
M8026RAMP方式
M8027PR方式
M8028FROM./TO指令
执行中允许中断标志
M8029指令执行完成
D8028Z寄存器内容
D8029V寄存器内容
四PLC方式
M8030电池LED灯灭指令

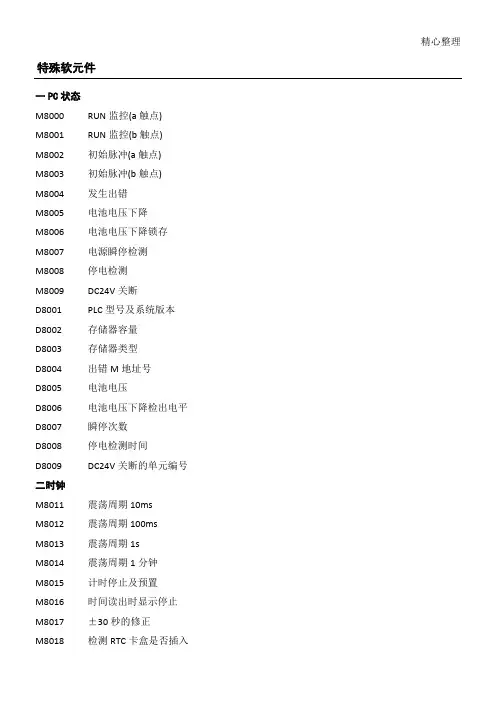

特殊软元件
一PC状态
M8000RUN监控(a触点)
M8001RUN监控(b触点)
M8002初始脉冲(a触点)
M8003初始脉冲(b触点)
MM8006电池电压下降锁存
M8007电源瞬停检测
M8008停电检测
M8009DC24V关断
D8001PLC型号及系统版本
D8002存储器容量
M8031全清非保持存储器
M8032全清保持存储器
M8033停止时存储器保持
M8034禁止所有输出
M8035强制RUN方式
M8036强制RUN信号
M8037强制STOP信号
M8038RAM文件寄存器全清零
M8039恒定扫描方式
D8039恒定
D8003存储器类型

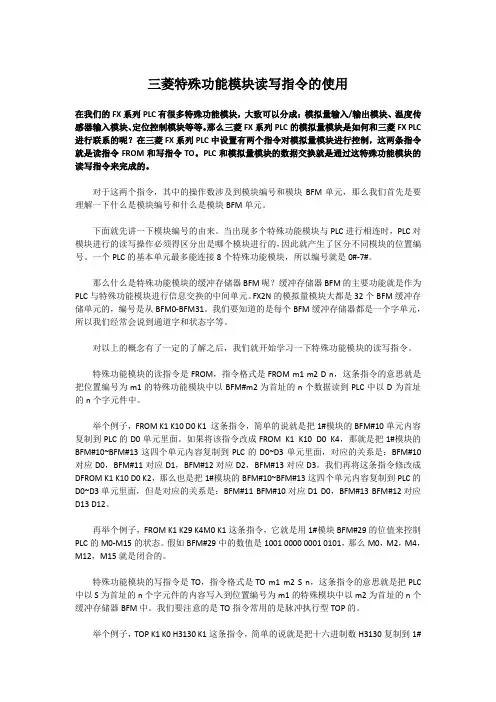

三菱特殊功能模块读写指令的使用在我们的FX系列PLC有很多特殊功能模块，大致可以分成：模拟量输入/输出模块、温度传感器输入模块、定位控制模块等等。

那么三菱FX系列PLC的模拟量模块是如何和三菱FX PLC 进行联系的呢？在三菱FX系列PLC中设置有两个指令对模拟量模块进行控制，这两条指令就是读指令FROM和写指令TO。

PLC和模拟量模块的数据交换就是通过这特殊功能模块的读写指令来完成的。

对于这两个指令，其中的操作数涉及到模块编号和模块BFM单元，那么我们首先是要理解一下什么是模块编号和什么是模块BFM单元。

下面就先讲一下模块编号的由来。

当出现多个特殊功能模块与PLC进行相连时，PLC对模块进行的读写操作必须得区分出是哪个模块进行的，因此就产生了区分不同模块的位置编号。

一个PLC的基本单元最多能连接8个特殊功能模块，所以编号就是0#-7#。

那么什么是特殊功能模块的缓冲存储器BFM呢？缓冲存储器BFM的主要功能就是作为PLC与特殊功能模块进行信息交换的中间单元。

FX2N的模拟量模块大都是32个BFM缓冲存储单元的，编号是从BFM0-BFM31。

我们要知道的是每个BFM缓冲存储器都是一个字单元，所以我们经常会说到通道字和状态字等。

对以上的概念有了一定的了解之后，我们就开始学习一下特殊功能模块的读写指令。

特殊功能模块的读指令是FROM，指令格式是FROM m1 m2 D n，这条指令的意思就是把位置编号为m1的特殊功能模块中以BFM#m2为首址的n个数据读到PLC中以D为首址的n个字元件中。

举个例子，FROM K1 K10 D0 K1 这条指令，简单的说就是把1#模块的BFM#10单元内容复制到PLC的D0单元里面。

如果将该指令改成FROM K1 K10 D0 K4，那就是把1#模块的BFM#10~BFM#13这四个单元内容复制到PLC的D0~D3单元里面，对应的关系是：BFM#10对应D0，BFM#11对应D1，BFM#12对应D2，BFM#13对应D3。

(2)模拟量模块读写指令的使用
例题
在X0的上升沿通过中断使Y0立即变为ON,在X1的下降沿通过中断 使Y0立即变为OFF.
解:先确定中断指针 X0上升沿中断中断指针为 I001, X1下降沿中断中断指针为 I100 则指令表程序可如下: EI ……… FEND I001 LD M8000 SET Y0 REF Y0 K8 IREF I100 LD M8000 RST Y0 REF Y0 K8 IREF END
(2)模拟量模块读写指令的使用

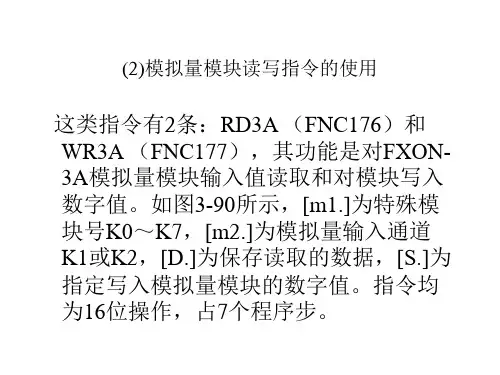

这类指令有2条：RD3A （FNC176）和 WR3A （FNC177），其功能是对FXON3A模拟量模块输入值读取和对模块写入 数字值。如图3-90所示，[m1.]为特殊模 块号K0～K7，[m2.]为模拟量输入通道 K1或K2，[D.]为保存读取的数据，[S.]为 指定写入模拟量模块的数字值。指令均 为16位操作，占7个程序步。
例 在X1的上升沿将50、55、60、...、90分别送 到 D10~D18
解：用循环指令实现
LDP X1 RST Z MOV K50 FOR K8 ADD D10Z INC Z NEXT
K5

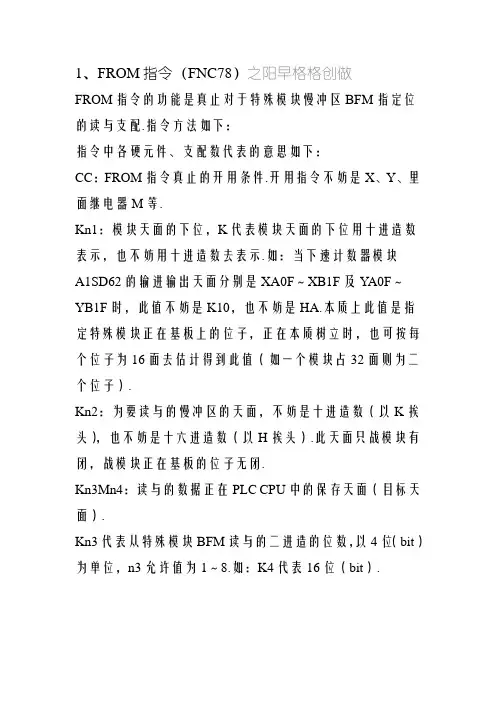

1、FROM指令（FNC78）之阳早格格创做FROM指令的功能是真止对于特殊模块慢冲区BFM指定位的读与支配.指令方法如下：指令中各硬元件、支配数代表的意思如下：CC：FROM指令真止的开用条件.开用指令不妨是X、Y、里面继电器M等.Kn1：模块天面的下位，K代表模块天面的下位用十进造数表示，也不妨用十进造数去表示.如：当下速计数器模块A1SD62的输进输出天面分别是XA0F～XB1F及YA0F～YB1F时，此值不妨是K10，也不妨是HA.本质上此值是指定特殊模块正在基板上的位子，正在本质树立时，也可按每个位子为16面去估计得到此值（如一个模块占32面则为二个位子）.Kn2：为要读与的慢冲区的天面，不妨是十进造数（以K挨头），也不妨是十六进造数（以H挨头）.此天面只战模块有闭，战模块正在基板的位子无闭.Kn3Mn4：读与的数据正在PLC CPU中的保存天面（目标天面）.Kn3代表从特殊模块BFM读与的二进造的位数，以4位（bit）为单位，n3允许值为1～8.如：K4代表16位（bit）.Mn4代表数据正在PLC保存天区的尾天面.M代表中间继电器，表示读与的数据保存于中间继电器.保存位子也不妨是数据寄存器（时常使用），此时便没有需要前缀Kn3了.Kn5：需要传递的面数.采与FROM、FROMP方法时，以16位二进造为单位，K1代表读与16面，K2代表32面等.采与DFROM、DFROMP方法时，以32位二进造为单位，K1代表读与32面，K2代表64面等.n5的范畴为1～32767.举例：证明：0止：当X0=1时，读与1号（第1个K1）模块慢冲区天面29（K29）的数据保存到M0～M15的16面（K4）中间继电器中.10止：正在X0的降下沿，读与1号（第1个K1）模块慢冲区天面29（K29）的数据保存到M0～M15的16面（K4）中间继电器中.20止：当X0=1时，读与1号（第1个K1）模块慢冲区天面29（K29）的数据保存到寄存器D0中.30止：当X0=1时，读与1号（第1个K1）模块慢冲区天面29（K29）战30中的数据保存到寄存器D0战D1中.40止：当X0=1时，读与1号（第1个K1）模块慢冲区天面29（K29）战30中的数据保存到寄存器D0战D1中.50止：当X0=1时，读与1号（第1个K1）模块慢冲区天面29（K29）～32中的数据保存到寄存器D0～D3中.60止：当X0=1时，读与第10个模块慢冲区H160，H161的数据到X700～X711中.2、TO指令（FNC79）TO指令是将PLC中的数据写进到特殊模块的慢冲区内.其指令方法如下：指令中各硬元件、支配数代表的意思如下：（D）TO（P）：指令代码，其中D代表32位支配指令，P 代表触面降下沿触收TO指令.Kn1：共FROM指令.Kn2：要写进数据的模块慢冲区天面（目标天面）.Kn3Mn4：源数据正在PLC中的保存天面.Kn3代表需要写进的二进造位数，以4位（bit）为单位，如K4代表16位，允许输进的值为K1～K8.Mn4代表源数据正在PLC中的保存天面.源数据也不妨是16位数据寄存器D（时常使用），此时便没有需要前缀Kn3了.Kn5: 需要传递的面数.允许的值为K1～K32767.举例：含意：正在X0的降下沿，把D120中的数据写进到第8个模块天面为6的慢冲区中.。

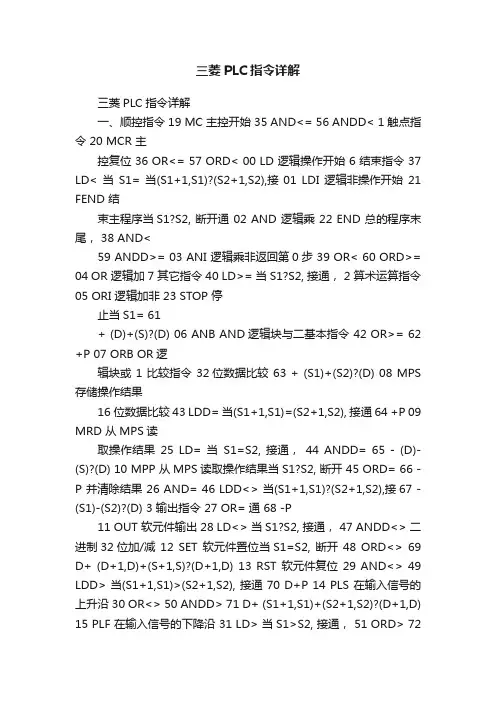

三菱PLC指令详解三菱PLC指令详解一、顺控指令 19 MC 主控开始 35 AND<= 56 ANDD< 1 触点指令 20 MCR 主控复位 36 OR<= 57 ORD< 00 LD 逻辑操作开始 6 结束指令 37 LD< 当S1= 当(S1+1,S1)?(S2+1,S2),接01 LDI 逻辑非操作开始21 FEND 结束主程序当S1?S2, 断开通 02 AND 逻辑乘 22 END 总的程序末尾， 38 AND<59 ANDD>= 03 ANI 逻辑乘非返回第0步 39 OR< 60 ORD>=04 OR 逻辑加 7 其它指令 40 LD>= 当S1?S2, 接通， 2 算术运算指令05 ORI 逻辑加非 23 STOP 停止当S1= 61+ (D)+(S)?(D) 06 ANB AND逻辑块与二基本指令 42 OR>= 62 +P 07 ORB OR逻辑块或 1 比较指令 32位数据比较 63 + (S1)+(S2)?(D) 08 MPS 存储操作结果16位数据比较 43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通 64 +P 09 MRD 从MPS读取操作结果25 LD= 当S1=S2, 接通，44 ANDD= 65 - (D)-(S)?(D) 10 MPP 从MPS读取操作结果当S1?S2, 断开 45 ORD= 66 -P 并清除结果 26 AND= 46 LDD<> 当(S1+1,S1)?(S2+1,S2),接67 - (S1)-(S2)?(D) 3 输出指令 27 OR= 通 68 -P11 OUT 软元件输出 28 LD<> 当S1?S2, 接通， 47 ANDD<> 二进制32位加/减12 SET 软元件置位当S1=S2, 断开48 ORD<> 69 D+ (D+1,D)+(S+1,S)?(D+1,D) 13 RST 软元件复位29 AND<> 49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通 70 D+P 14 PLS 在输入信号的上升沿 30 OR<> 50 ANDD> 71 D+ (S1+1,S1)+(S2+1,S2)?(D+1,D) 15 PLF 在输入信号的下降沿 31 LD> 当S1>S2, 接通， 51 ORD> 72D+P 16 CHK软元件输出翻转当S1?S2, 断开52 LDD<= 当(S1+1,S1)?(S2+1,S2),接73 D-(D+1,D)-(S+1,S)?(D+1,D) 4 移位指令 32 AND> 通 74 D-P 17 SFT 元件移1位33 OR> 53 ANDD<= 75 D- (S1+1,S1)-(S2+1,S2)?(D+1,D) 18 SFTP 元件移1位 34LD<= 当S1?S2, 接通， 54 ORD<= 76 D-P 5 主控指令当S1>S2, 断开 55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通77 * (S1)×(S2)?(D+1,D)78 *P 102 B*P 4 数据传送指令 148 EI 允许中断 79 / (S1)/(S2)?商(D),余数(D+1) 103 B/ (S1)/(S2)?商(D),余数(D+1) 125 MOV (S)?(D) 149 DI 禁止中断 80 /P 104 B/P 126 MOVP 150 IRET 从中断程序返回 81 D*(S1+1,S1)×(S2+1,S2)? 105 DB*(S1+1,S1)×(S2+1,S2)? 127 DMOV(S+1,S)?(D+1,D) 151 SUB 执行n指定的程序 (D+3,D+2,D+1,D) (D+3,D+2,D+1,D) 128 DMOVP 152 SUBP 82 D*P 106 DB*P 129 CML (S)?(D) 6 程序切换指令 83 D/ (S1+1,S1)/(S2+1,S2)? 107 DB/ (S1+1,S1)/(S2+1,S2)? 130 CMLP 153 CHG 在主副程序间切换商(D+1,D),余数(D+3,D+2) 商(D+1,D),余数(D+3,D+2) 131 DCML(S+1,S)?(D+1,D) 7 刷新指令 84 D/P 108 DB/P 132 DCML 154 COM 执行通讯刷新85 B+ (D)+(S)?(D) 109 INC (D)+1?(D) 133 DCMLP 155 EI 允许通讯刷新 86 B+P 110 INCP 134 BMOV (S)?(D)n 个156 DI 禁止通讯刷新87 B+ (S1)+(S2)?(D) 111 DINC (D+1,D)+1?(D+1,D) 135 BMOVP 157 SEG 对应软元件的刷新，仅执行188 B+P 112 DINCP 136 FMOV (S)?(D)n个个扫描周期，M9052 ON时有效89 B- (D)-(S)?(D) 113 DEC (D)-1?(D) 137FMOVP 三应用指令 90 B-P 114 DECP 138 XCH (D1)??(D2) 1 逻辑运算指令 91 B- (S1)-(S2)?(D) 115 DDEC (D+1,D)-1?(D+1,D) 139 XCHP 158 WAND (D) AND (S)?(D) 92 B-P 116 DDECP 140 DXCH (D1+1,D1)??(D2+1,D2) 159 WANDP 93 DB+ (D+1,D)+(S+1,S) ?(D+1,D) 3 BCD—二进制转换141 DXCHP 160 WAND (S1) AND (S2)?(D) 94 DB+P 117 BCD (S)?(D)BCD 转换 5 程序分支指令161 WANDP 95 DB+ (S1+1,S1)+(S2+1,S2)?(D+1,D) 118 BCDP 142 CJ 条件满足，跳转到P**处 162 DAND (D+1,D) AND (S+1,S)?(D+1,96 DB+P 119 DBCD (S+1,S)?(D+1,D) 143 SCJ 条件满足后紧接的扫描周期, D) 97DB- (D+1,D)-(S+1,S)?(D+1,D) 120 DBCDP 跳转到P**处163 DANDP 98 DB-P 121 BIN (S)?(D)二进制转换 144 JMP 无条件跳转到P**处164 WOR (D) OR (S)?(D) 99 DB- (S1+1,S1)-(S2+1,S2)?(D+1,D) 122 BINP 145 CALL 执行P**处子程序165 WORP 100 DB-P 123 DBIN (S+1,S)?(D+1,D) 146 CALLP 166 WOR (S1) OR(S2)?(D) 101 B* (S1)×(S2)?(D+1,D) 124 DBINP 147 RET 从子程序返回 167 WORP168 DOR (D+1,D) OR (S+1,S)?(D+1,D) 191 RCLP 215 SUMP 239 DFROP 169 DORP 192 DROR n位右转 216 DSUM 240 TO 向特殊功能模块写数据 170 WXOR (D) XOR (S)?(D)异或 193 DRORP 217 DSUMP 241 TOP 171 WXORP 194 DRCR n位右转(带进位) 218 DECO 译码编码 242 DTO 172 WXOR (S1) XOR (S2)?(D) 195 DRCRP 219 DECOP 243 FROM 从远程I/O站读数据 173 WXORP 196 DROL n位左转220 ENCO 244 FROMP 174 DXOR (D+1,D) XOR (S+1,S)?(D+1,197 DROLP 221 ENCOP 245 DFRO D) 198 DRCL n 位左转(带进位) 222 SEG 7段编码246 DFROP 175 DXORP 199 DRCLP 223 BSET 对字中n位置位247 TO 向远程站写数据176 WXNR (D) XOR (S)?(D) 3 移位指令 224 BSETP 248 TOP 177 WXNRP 200 SFR n位右移 225 BRST 对字中n位复位 249 DTO 178 WXNR(S1) XOR (S2)?(D) 201 SFRP 226 BRSTP 250 DTOP 179 WXNRP 202 SFL n位左移 227 DIS 组合分离 7 FOR/NEXT指令 180 DXNR (D+1,D) XOR (S+1,S)?(D+1,203 SFLP 228 DISP 251 FOR 重复n次D) 204 BSFR 1位右移 229 UNI 252 NEXT 181 DXNRP 205 BSFRP 230 UNIP 8 本地站、远程I/O 站存取指令 182 NEG 0-(D)?(D)补码206 BSFL 1位左移 231 ASC ASCII转化 253 LRDP 从本地站读数据183 NEGP 207 BSFLP 5 先进先出指令 254 LWTP 向本地站写数据 2 旋转指令 208 DSFR 1位右移 232 FIFW FIFO写 255 RFRP 从远程特殊功能模块读数据184 ROR n位右转209 DSFRP 233 FIFWP 256 RTOP 向远程特殊功能模块写数据 185 RORP 210 DSFL 1位左移 234 FIFR FIFO读9 显示指令 186RCR n位右转(带进位) 211 DSFLP 235 FIFRP 257 PR 从指定的8点字软元件输出187 RCRP 4 数据处理指令 6 内存缓冲区存取指令 16个字符的ASCII码 188 ROL n位左转 212 SER 数据搜索 236 FROM 从特殊功能模块读取数据 258 PR 顺序向输出模块输出ASCII 189 ROLP 213 SERP 237 FROMP 码, 直到结束符NUL(00H) 190 RCL n位左转(带进位) 214 SUM 位检查 238 DFRO 259 PRC 将字软元件的注释转换成ASCII码，并输出 M9000 熔丝断 M9033 2秒时钟 M9061 通讯出错 260 LED将指定的8点字软元件显示 M9002 I/O组件校验出错 M9034 1分钟时钟M9065 分离传送状态16个字符的ASCII码M9004 MINI 网通讯出错 M9036 常开 M9066 传送处理切换 261 LEDA 显示指定的英文数字字符 M9005 AC电源掉电检测 M9037常闭M9067 I/O组件出错检测262 LEDB M9006 电池电压低M9038 RUN后第一个扫描周期ON M9068 测试模式 263 LEDC 显示软元件S的注释 M9007 电池电压低锁存 M9039 运行标志 M9069 线路故障时的输出 264 LEDR 显示复位 M9008 自诊断出错 M9040 暂停PAUSE允许线圈 M9073 WDT 出错标志 10 其它指令 M9009 信号报警器检测 M9041 PAUSE状态触点 M9074 PCPU准备完成标志 265 WDT WDT复位 M9010 运算出错标志 M9042 停止状态触点 M9075 测试模式标志 266 WDTPM9011 运算出错标志锁存 M9043 采样跟踪完成 M9076 外部急停输入标志267 CHK 故障检测M9012 进位标志M9044 采样跟踪M9077 手动脉冲发生器轴设置错误标志268 SLT 按参数设定的条件,数据被锁M9016 数据存储区清零标志 M9046 采样跟踪 M9078 测试模式请求出错标志定 M9017 数据存储区清零标志 M9047 采样跟踪准备M9079 伺复程序设置出错标志269 SLTR 状态锁存复位，且执行SLTM9018 数据通讯监控切换 M9048 RUN LED闪烁标志 M9081 对远程模块的通讯请求270 STRA 按参数设定的条件,采样数据M9020 0号用户定时时钟 M9049 切换输出字符数目 M9082 最终站数不一致存入 M9021 1号用户定时时钟 M9050 存放操作结果的存储区交换触点 M9084 出错检测 271 STRAR 采样跟踪复位，且允许执行M9022 2号用户定时时钟 M9051 CHG指令执行禁止 M9086 运行标志BASIC程序272 STC 进位标志(M9012)ON M9023 3号用户定时时钟 M9052 SEG指令切换M9087 暂停(PAUSE)标志273 CLC 进位标志(M9012)OFF M9024 4号用户定时时钟 M9053EI/DI指令切换 M9091 操作运行出错细节标志 274 DUTY 用户定义时钟 M9025 时钟数据设置请求 M9054 单步运行标志 M9091 微机子程序调用出错标志 11 伺服指令 M9026 时钟数据出错 M9055 状态锁存完成标志M9092 双电源模块过热 275 DSFRP 请求启动伺服程序 M9027 时钟数据显示 M9056 主程序P, I设置请求M9093 双工电源模块出错M9028 时钟数据读请求 M9057 副程序P, I设置程序 M9094 I/O 改变标志 276 PSFLP 数据修改M9030 0.1秒时钟 M9060 副程序2P, I设置程序 M9095 双工运行校验出错特殊继电器和特殊寄存器 M9031 0.2秒时钟 M9061 副程序3P, I设置程序 M9096A3VCPU A自校出错一特殊继电器M清单M9032 1秒时钟M9060 远程终端出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错 M9197~9198 保险丝熔断， D9026 时钟数据(日，时) D9095 A3VTS系统和A3VM9099 A3VTU自校出错D9027 时钟数据(分，秒) CPU的运行状态 I/O校核出错显示切换M9100 SFC程序登记 D9028 时钟数据(星期) D9096 A3VCPU A 自检出错M9101 SFC程序起/停D9021~D9034 远程终端组件参数设置D9097 A3VCPU B自检出错二特殊寄存器 M9102 SFC启动状态 D9035 远程I/O组件的通讯属性D9098 A3VCPU C自检出错 D9000 保险丝断 M9103 连续步转移有效/失效 D9035扩展文件寄存器D9099 A3VTU 自检测出错D9001 保险丝断M9104 连续转移防止标志D9036 总的站数D9100~D9107 断保险丝的组件D9002 I/O组件校验出错M9108 步转移监控定时器起始 D9036~9037 供指定扩展文件寄存器软件D9100 保险丝熔断的组件 D9003 SUM指令检测位数 (对应D9108) 地址 D9108~D9114 步转移监控定时器设置 D9004 MINI网主通讯组件出错 M9109 步转移监控定时器起始D9038~9039 LED显示优先级 D9116~D9123 I/O组件校验出错D9005 AC掉电计数(对应D9109) D9044 采样跟踪 D9124 信号器报警数量检测 D9006 电池不足M9110 步转移监控定时器起始D9050 SFC程序出错代码D9125~D9132 信号报警器地址号 D9008 自诊断出错 (对应D9110) D9051 出错块 D9133~D9140 远程终端卡信息 D9009 信号报警器检测 M9111 步转移监控定时器起始 D9052 出错步D9141~D9172 通讯重发次数D9010 出错步(对应D9111) D9053 转移出错 D9173 模式设置 D9011 出错步 M9112 步转移监控定时器起始 D9054 出错顺控步 D9174 设置重发次数 D9014 I/O控制模式 (对应D9112) D9055 状态锁存步序号 D9175 线缆出错模块出错代码 D9015 CPU运行状态 M9113 步转移监控定时器起始 D9061 通讯出错代码 D9180~9193远程终端模块出错代码 D9016 ROM/RAM 设置 (对应D9113) D9072 PC通讯检测D9180 轴1和轴2的限位开关D9017 最小扫描时间M9114 步转移监控定时器起始D9081 对远程终端模块的输出状态存储区D9018 当前扫描时间(对应D9114) 已执行的通讯请求数D9181 轴3和轴4的限位开关D9019 最大扫描时间 M9180 激活步采样跟踪完成标志 D9082 最后的站号输出状态存储区 D9020 恒定扫描 M9181 激活步采样跟踪执行标志 D9090 微机子程序输入数据区首软元件D9182 轴5和轴6的限位开关 D9021 扫描时间 M9182 激活步采样跟踪有效号输出状态存储区D9022 1秒计数器M9196 在块停止时控制输出D9091 指令出错 D9183 轴7和轴8的限位开关 D9025 时钟数据(年，月) D9094 待更换的I/O组件的首地址输出状态存储区D9184 CPU出错的原因D9220 就地站参数不匹配或(1~16) D9238 就地站或远程I/O站环路出错辅助继电器内部继电器 (1000点)M0~MD9185伺服放大器接线数据远程站I/O分配出错D9239 就地站或远程I/O站环路出错999 M0~M999,M2048~8191 D9187 手动脉冲发生器轴设置出错 D9221 就地站参数不匹配或(17~32) D9240 检测到接收出错的次数特殊继电器 (256点)M9000~M9255 D9188 在TEST模式下启动轴号请求出错远程站I/O分配出错 D9243 本站站号检测锁存继电器(1048点)L1000~L2048 D9189 出错程序号D9222 就地站参数不匹配或(33~48)D9244 从站的总数通讯用继电器(2048点)B0~B3FF B0~BFD9190 数据设置出错远程站I/O分配出错 D9245 检测到的接收出错次数 FFD9191 伺服放大器类型D9223 就地站参数不匹配或(49~64) D9248 就地站运行状态定时器 100ms定时器 (200点)T0~T199 D9196~9199 故障站检测远程站I/O分配出错D9249 就地站运行状态10ms定时器(56点)T200~T255 D9200 LRDP处理结果 D9224 主站与从站和远程I/O站 D9250 就地站运行状态 100ms记忆定时器 (0点) D9201 LWTP处理结果之间的初始通讯(1~16) D9251 就地站运行状态计数器 (256点)C0~C255 D9204 通讯状态 D9225 主站与从站和远程I/O站D9252 就地站出错检测寄存器数据寄存器(1024点)D0~D102D9205 执行回送的站之间的初始通讯(17~32) D9253 就地站出错检测 3 D0~D6143 D9206 执行回送的站D9226 主站与从站和远程I/O站D9254 就地站出错检测特殊寄存器 (256点)D9000~D9255 D9207 通讯扫描时间(最大值) 之间的初始通讯(33~48) 通讯寄存器 (1024点)W0~W3FF W0~WFFD9255 就地站出错检测D9208 通讯扫描时间(最小值) D9227 主站与从站和远程I/O站 F D9209 通讯扫描时间(当前值) 之间的初始通讯(49~64) 累加器 (2点)A0,A1D9210 重发次数 D9228 就地站或远程I/O站出错(1~16) 变址寄存器 (2点)Z, V Z,Z1~Z6(7D9211 环路切换计数 D9229 就地站或远程I/O站出错(17~32) 点), V,V1~V6(7点)各种软元件一览表 D9212 就地站运行状态(1~16) D9230 就地站或远程I/O站出错(33~48) 嵌套 (8点)N0~ N7项目 A1,A1NA1S A2,A2NA2C A2-S1A2N-SD9213 就地站运行状态(17~32) D9231 就地站或远程I/O站出错(49~64) 指针(256点)P0~P2551 A3,A3NA3A A2U,A3UA4U D9214 就地站运行状态(33~48) D9232 就地站或远程I/O站环路出错中断指针 (32点)I0~I31I/O软元件点 256 512 1024 2048 8192 D9215 就地站运行状态(49~64) D9233 就地站或远程I/O站环路出错常数十进制K (16位)-32768~+3276 输入继电器 X 0~FF 0~1FF 0~3FF 0~7FD9216 就地站出错检测(1~16) D9234就地站或远程I/O站环路出错 7F 0~FFF D9217 就地站出错检测(17~32) D9235 就地站或远程I/O站环路出错(32位)-2147483648 ~+2147483647输出继电器 Y 0~FF 0~1FF 0~3FF 0~7FD9218 就地站出错检测(33~48) D9236 就地站或远程I/O站环路出错十六进制H (16位)0~FFFFF 0~FFF D9219 就地站出错检测(49~64) D9237 就地站或远程I/O站环路出错(32位)0~FFFFFFFF。

TO指令是从PLC对增设的特殊单元(如FX2N-4DA)缓冲存储器(BFM)写入数据的指令TO，TOP：十六位连续执行和脉冲执行型指令DTO，DTOP：三十二位连续执行和脉冲执行型指令TO指令的编程格式：TO K1 K12 D0 K2*K1：特殊模块的地址编号，只能用数值，范围：0---7*K12：特殊模块的缓冲存储器起始地址编号，只能用数值，范围：0---32767*D0：源寄存器起始地址编号，可以用T，C，D数值和位元件组合如K4X0*K2：传送的点数，只能用数值。

范围：1---32767TO K1 K12 D0 K2指令的作用是：将PLC的16位寄存器D0，D1的数值分别写入特殊单元（或模块）N0.1的缓冲寄存器（BFM）#12，#13中。

1、在特殊辅助继电器M8164闭合时，D8164内的数据做为传送点数。

2、特殊辅助继电器M8028断开状态，在TO指令执行时，自动进入中断禁止状态，输入中断和定时器中断不能执行。

在这期间发生的中断只能等FROM指令执行完后开始执行。

TO指令可以在中断程序中使用3、特殊辅助继电器M8028闭合状态,在TO指令执行时,如发生中断则执行中断程序，TO指令不能在中断程序中使用。

FROM指令是将PLC增设的特殊单元(如FX2N-4AD)缓冲存储器(BFM)的内容读到可编程控制器的指令FROM、FROMP：十六位连续执行和脉冲执行型指令DFROM、DFROMP：三十二位连续执行和脉冲执行型指令读出指令FROM的编程格式：FROM K1 K29 D0 K2*K1:特殊模块的地址编号，只能用数值，范围：0---7*K29：特殊模块的缓冲存储器起始地址编号，只能用数值，范围：0---32767*D0：目标寄存器起始地址编号，可以用T，C，D和除X外的位元件组合如K4Y0*K2：传送的点数，只能用数值。

范围：1---32767FROM K1 K29 D0 K2指令的作用是：从特殊单元（或模块）N0.1的缓冲寄存器（BFM）#29，#30中读出16位数据传送至PLC的D0，D1寄存器里。

三菱PLC编程及指令详解1三菱PLC 编程及指令详解三菱PLC 编程第一部分软元件的功能与代号一、输入继电器(X)输入继电器与输入端相连，它是专门用来接受PLC 外部开关信号的元件。

PLC 通过输入接口将外部输入信号状态(接通时为“1”，断开时为“0”)读入并存储在输入映象寄存器中。

如图3-2 所示为输入继电器X1 的等效电路。

输入继电器必须由外部信号驱动，不能用程序驱动，所以在程序中不可能出现其线圈。

由于输入继电器(X)为输入映象寄存器中的状态，所以其触点的使用次数不限。

FX 系列PLC 的输入继电器以八进制进行编号，FX2N 输入继电器的编号范围为X000~X267(184 点)。

注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。

例如:基本单元FX2N-64M的输入继电器编号为X000~X037(32 点)，如果接有扩展单元或扩展模块，则扩展的输入继电器从X040 开始编号。

二、输出继电器(Y)输出继电器是用来将PLC 内部信号输出传送给外部负载(用户输出设备)。

输出继电器线圈是由PLC 内部程序的指令驱动，其线圈状态传送给输出单元，2再由输出单元对应的硬触点来驱动外部负载。

如图3-3 所示为输出继电器,,的等效电路。

图3-3 输出继电器的等效电路每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。

FX 系列PLC 的输出继电器也是八进制编号其中FX2N 编号范围为Y000~Y267(184点)。

与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。

在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。

三、通用辅助继电器(M0,M499)FX2N 系列共有500 点通用辅助继电器。

通用辅助继电器在PLC 运行时，如果电源突然断电，则全部线圈均OFF。

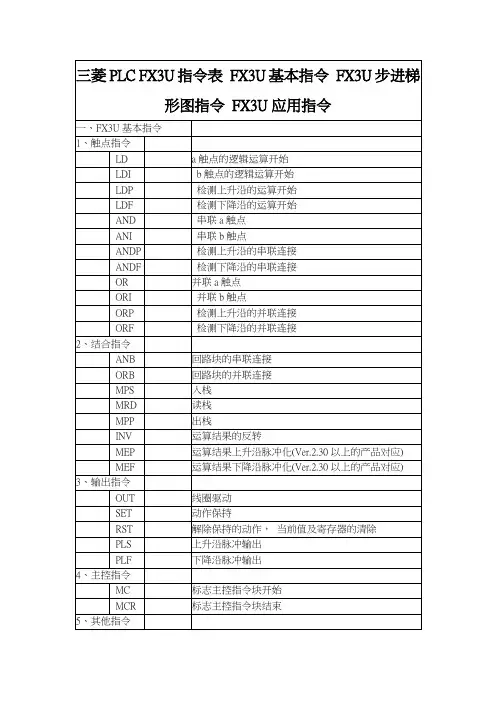

一顺控指令1触点指令00 LD逻辑操作开始01 LDI逻辑非操作开始02 AND逻辑乘03 ANI逻辑乘非04 OR逻辑加05 ORI逻辑加非2连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS储藏操作结果09 MRD从MPS读取操作结果10 MPP从MPS读取操作结果并除去结果3输出指令11 OUT软元件输出12 SET软元件置位13 RST软元件复位14 PLS在输入信号的上升沿15 PLF在输入信号的下降沿16 CHK软元件输出翻转4移位指令17 SFT元件移1位18 SFTP元件移1位5主控指令19 MC主控开始20 MCR主控复位6结束指令21 FEND结束主程序22 END总的程序尾端，返回第 0步7其他指令23 STOP停止24 NOP空操作二基本指令1比较指令16位数据比较25 LD=当S1=S2,接通，当 S1≠S2, 断开26AND=27OR=28LD<> 当 S1≠S2, 接通，当S1=S2, 断开29AND<>30OR<>31LD> 当 S1>S2, 接通，当S1≤S2, 断开32AND>33OR>34LD<= 当 S1≤S2, 接通，当S1>S2, 断开35AND<=36OR<=37LD< 当 S1<S2, 接通，当S1≥S2, 断开38AND<39OR<40LD>= 当 S1≥S2, 接通，当S1<S2, 断开41AND>=42OR>=32位数据比较43 LDD=当(S1+1,S1)=(S2+1,S2),接通44ANDD=45ORD=46 LDD<>当(S1+1,S1)≠(S2+1,S2),接通47ANDD<>48ORD<>49LDD> 当(S1+1,S1)>(S2+1,S2), 接通50ANDD>51ORD>52LDD<= 当 (S1+1,S1) ≤(S2+1,S2), 接通53ANDD<=54ORD<=55LDD< 当(S1+1,S1)<(S2+1,S2), 接通56ANDD<57ORD<58LDD>= 当 (S1+1,S1) ≥(S2+1,S2), 接通59ANDD>=60ORD>=2算术运算指令二进制 16 位加/减61 + (D)+(S)→ (D)62+P63+ (S1)+(S2) →(D)64+P65- (D)-(S) → (D)66-P67- (S1)-(S2) →(D)68-P二进制 32 位加/减69 D+ (D+1,D)+(S+1,S)→ (D+1,D) 70D+P71D+ (S1+1,S1)+(S2+1,S2)→(D+1,D) 72D+P73 D- (D+1,D)-(S+1,S)→ (D+1,D)74D-P75D- (S1+1,S1)-(S2+1,S2) →(D+1,D) 76D-P77* (S1) ×(S2) →(D+1,D)78*P79/ (S1)/(S2) →商 (D), 余数 (D+1)80/P81D* (S1+1,S1) ×(S2+1,S2) →(D+3,D+2,D+1,D)82D*P83D/ (S1+1,S1)/(S2+1,S2) →商(D+1,D), 余数 (D+3,D+2)84D/P85 B+ (D)+(S)→(D)86B+P87B+ (S1)+(S2) →(D)88B+P89B- (D)-(S) →(D)90B-P91B- (S1)-(S2) →(D)92B-P93 DB+ (D+1,D)+(S+1,S)→(D+1,D) 94DB+P95DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D) 96DB+P97DB- (D+1,D)-(S+1,S) →(D+1,D)98DB-P99DB- (S1+1,S1)-(S2+1,S2) →(D+1,D) 100DB-P101B* (S1) ×(S2) →(D+1,D)102B*P103B/ (S1)/(S2) →商 (D), 余数 (D+1) 104B/P105DB* (S1+1,S1) ×(S2+1,S2) →(D+3,D+2,D+1,D)106DB*P107DB/ (S1+1,S1)/(S2+1,S2) →商(D+1,D), 余数 (D+3,D+2)108DB/P109INC (D)+1 → (D)110INCP111 DINC (D+1,D)+1→(D+1,D) 112DINCP113DEC (D)-1 →(D)114DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD —二进制变换117 BCD (S) → (D)BCD 变换118BCDP119DBCD (S+1,S) →(D+1,D) 120DBCDP121BIN (S) →(D) 二进制变换122BINP123DBIN (S+1,S) →(D+1,D)124DBINP4数据传达指令125 MOV (S)→(D)126MOVP127DMOV (S+1,S) → (D+1,D)128DMOVP129CML (S) →(D)130CMLP131DCML (S+1,S) → (D+1,D)132DCML133DCMLP134BMOV (S) →(D)n 个135BMOVP136FMOV (S) →(D)n 个137FMOVP138XCH (D1) ←→ (D2)139XCHP140 DXCH (D1+1,D1)←→ (D2+1,D2) 141 DXCHP5程序分支指令142 CJ条件满足，跳转到P** 处143 SCJ条件满足后紧接的扫描周期,跳转到 P** 处144 JMP无条件跳转到P** 处145 CALL执行P**处子程序146CALLP147RET 从子程序返回148EI 赞同中断149DI 禁止中断150IRET 从中断程序返回151SUB 执行 n 指定的程序152SUBP6程序切换指令153 CHG在主副程序间切换7刷新指令154 COM执行通讯刷新155 EI赞同通讯刷新156 DI禁止通讯刷新157 SEG对应软元件的刷新，仅执行1个扫描周期，M9052 ON时有效三应用指令1逻辑运算指令158 WAND (D) AND (S)→ (D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→ (D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D) 异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D) 175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181DXNRP182NEG 0-(D) →(D) 补码183NEGP2旋转指令184 ROR n位右转185RORP186RCR n 位右转 (带进位 ) 187RCRP188ROL n 位左转189ROLP190RCL n 位左转 (带进位 ) 191RCLP192DROR n 位右转193DRORP194DRCR n 位右转 (带进位 ) 195DRCRP196DROL n 位左转197DROLP198DRCL n 位左转 (带进位 ) 199DRCLP3移位指令200 SFR n 位右移201SFRP202SFL n 位左移203SFLP204 BSFR 1 位右移205BSFRP206BSFL 1 位左移207BSFLP208DSFR 1 位右移209DSFRP210DSFL 1 位左移211DSFLP4数据办理指令212 SER数据找寻213SERP214SUM 位检查215SUMP216DSUM217DSUMP218DECO 译码编码219DECOP220ENCO221ENCOP222SEG 7 段编码223BSET 对字中 n 地址位224BSETP225 BRST对字中n位复位226BRSTP227DIS 组合分别228DISP229UNI230UNIP231ASC ASCII 转变5先进先出指令232 FIFW FIFO写233FIFWP234FIFR FIFO 读235FIFRP6内存缓冲区存取指令236 FROM从特别功能模块读取数据237FROMP238DFRO239DFROP240TO 向特别功能模块写数据241TOP242DTO243FROM 从远程 I/O 站读数据244FROMP245DFRO246DFROP247TO 向远程站写数据248TOP249DTO250DTOP7 FOR/NEXT指令251 FOR重复n次252 NEXT8 当地站、远程I/O 站存取指令253 LRDP从当地站读数据254 LWTP向当地站写数据255 RFRP从远程特别功能模块读数据256 RTOP向远程特别功能模块写数据9显示指令257 PR从指定的8点字软元件输出16 个字符的 ASCII 码258 PR序次向输出模块输出ASCII 码 , 直到结束符 NUL(00H)259 PRC将字软元件的说明变换成ASCII 码，并输出260 LED将指定的8点字软元件显示16 个字符的 ASCII 码261 LEDA显示指定的英文数字字符262LEDB263LEDC 显示软元件 S 的说明264LEDR 显示复位10其他指令265 WDT WDT复位266WDTP267CHK 故障检测268SLT 按参数设定的条件 ,数据被锁定269SLTR 状态锁存复位，且执行 SLT 270STRA 按参数设定的条件 ,采样数据存入271STRAR 采样追踪复位，且赞同执行272STC 进位标志 (M9012)ON273CLC 进位标志 (M9012)OFF274DUTY 用户定义时钟11伺服指令275 DSFRP央求启动伺服程序276 PSFLP数据更正特别继电器和特别存放器一特别继电器M 清单M9000熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006电池电压低M9007电池电压低锁存M9008自诊断出错M9009信号报警器检测M9010运算出错标志M9011运算出错标志锁存M9012进位标志M9016数据储藏区清零标志M9017数据储藏区清零标志M9018数据通讯监控切换M9020 0号用户准时时钟M9021 1号用户准时时钟M9022 2号用户准时时钟M9023 3号用户准时时钟M9024 4号用户准时时钟M9025时钟数据设置央求M9026时钟数据出错M9027时钟数据显示M9028时钟数据读央求秒时钟秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036常开M9037常闭M9038 RUN后第一个扫描周期ON M9039运行标志M9040 暂停 PAUSE 赞同线圈M9041 PAUSE状态触点M9042停止状态触点M9043采样追踪完成M9044采样追踪M9046采样追踪M9047采样追踪准备M9048 RUN LED闪烁标志M9049切换输出字符数量M9050存放操作结果的储藏区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054单步运行标志M9055状态锁存完成标志M9056 主程序 P, I 设置央求M9057 副程序 P, I 设置程序M9060 副程序 2P, I 设置程序M9061 副程序 3P, I 设置程序M9060远程终端出错M9061通讯出错M9065分别传达状态M9066传达办理切换M9067 I/O组件出错检测M9068测试模式M9069线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075测试模式标志M9076外面急停输入标志M9077手动脉冲发生器轴设置错误标志M9078测试模式央求出错标志M9079伺复程序设置出错标志M9081对远程模块的通讯央求M9082最后站数不一致M9084出错检测M9086运行标志 BASIC 程序M9087暂停 (PAUSE) 标志M9091操作运行出错细节标志M9091微机子程序调用出错标志M9092双电源模块过热M9093双工电源模块出错M9094I/O改变标志M9095双工运行校验出错M9096A3VCPU A自校出错M9097A3VCPU B自校出错M9098A3VCPU C自校出错M9099A3VTU 自校出错M9100SFC程序登记M9101SFC程序起 /停M9102SFC启动状态M9103连续步转移有效 / 无效M9104连续转移防范标志M9108步转移监控准时器初步( 对应 D9108)M9109步转移监控准时器初步( 对应 D9109)M9110步转移监控准时器初步( 对应 D9110)M9111步转移监控准时器初步( 对应 D9111)M9112步转移监控准时器初步( 对应 D9112)M9113步转移监控准时器初步( 对应 D9113)M9114步转移监控准时器初步( 对应 D9114)M9180激活步采样追踪完成标志M9181激活步采样追踪执行标志M9182激活步采样追踪有效M9196在块停止时控制输出M9197~9198保险丝熔断，I/O校核出错显示切换二特别存放器D9000保险丝断D9001保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006电池不足D9008自诊断出错D9009信号报警器检测D9010出错步D9011出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017最小扫描时间D9018当前扫描时间D9019最大扫描时间D9020恒定扫描D9021扫描时间D9022 1秒计数器D9025 时钟数据 (年，月 )D9026 时钟数据 (日，时 )D9027 时钟数据 (分，秒 )D9028 时钟数据 (星期 )D9021~D9034远程终端组件参数设置D9035 远程 I/O 组件的通讯属性D9035扩展文件存放器D9036总的站数D9036~9037供指定扩展文件存放器软件地址D9038~9039 LED显示优先级D9044采样追踪D9050 SFC程序出错代码D9051出错块D9052出错步D9053转移出错D9054出错顺控步D9055状态锁存步序号D9061通讯出错代码D9072 PC通讯检测D9081对远程终端模块的已执行的通讯央求数D9082最后的站号D9090微机子程序输入数据区首软元件号D9091指令出错D9094 待更换的 I/O 组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097A3VCPU B自检出错D9098A3VCPU C自检出错D9099A3VTU 自检测出错D9100~D9107断保险丝的组件D9100保险丝熔断的组件D9108~D9114步转移监控准时器设置D9116~D9123 I/O组件校验出错D9124信号器报警数量检测D9125~D9132信号报警器地址号D9133~D9140远程终端卡信息D9141~D9172通讯重发次数D9173模式设置D9174设置重发次数D9175线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴 1 和轴 2 的限位开关输出状态储藏区D9181 轴 3 和轴 4 的限位开关输出状态储藏区D9182 轴 5 和轴 6 的限位开关输出状态储藏区D9183 轴 7 和轴 8 的限位开关输出状态储藏区D9184 CPU出错的原因D9185伺服放大器接线数据D9187手动脉冲发生器轴设置出错D9188在TEST模式下启动轴号央求出错D9189出错程序号D9190数据设置出错D9191伺服放大器种类D9196~9199故障站检测D9200LRDP办理结果D9201LWTP办理结果D9204通讯状态D9205执行回送的站D9206执行回送的站D9207通讯扫描时间 (最大值 )D9208通讯扫描时间 (最小值 )D9209通讯扫描时间 (当前值 )D9210重发次数D9211环路切换计数D9212就地站运行状态 (1~16)D9213就地站运行状态 (17~32)D9214就地站运行状态 (33~48)D9215 就地站运行状态 (49~64)D9216 就地站出错检测 (1~16)D9217 就地站出错检测 (17~32)D9218 就地站出错检测 (33~48)D9219 就地站出错检测 (49~64)D9220 就地站参数不般配或(1~16)远程站 I/O 分配出错D9221 就地站参数不般配或(17~32)远程站 I/O 分配出错D9222 就地站参数不般配或(33~48)远程站 I/O 分配出错D9223 就地站参数不般配或(49~64)远程站 I/O 分配出错D9224 主站与从站和远程I/O 站之间的初始通讯 (1~16)D9225 主站与从站和远程I/O 站之间的初始通讯 (17~32)D9226 主站与从站和远程I/O 站之间的初始通讯 (33~48)D9227 主站与从站和远程I/O 站之间的初始通讯 (49~64)D9228 就地站或远程I/O 站出错 (1~16)D9229就地站或远程 I/O 站出错 (17~32) D9230就地站或远程 I/O 站出错 (33~48) D9231就地站或远程 I/O 站出错 (49~64) D9232就地站或远程 I/O 站环路出错D9233就地站或远程 I/O 站环路出错D9234就地站或远程 I/O 站环路出错D9235就地站或远程 I/O 站环路出错D9236就地站或远程 I/O 站环路出错D9237就地站或远程 I/O 站环路出错D9238就地站或远程 I/O 站环路出错D9239就地站或远程 I/O 站环路出错D9240检测到接收出错的次数D9243本站站号检测D9244从站的总数D9245检测到的接收出错次数D9248就地站运行状态D9249就地站运行状态D9250就地站运行状态D9251就地站运行状态D9252就地站出错检测D9253就地站出错检测D9254就地站出错检测D9255就地站出错检测各种软元件一览表项目 A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A 2U,A3UA4UI/O 软元件点 256 512 1024 2048 8192输入继电器 X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器 Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2 048~8191特别继电器(256 点 )M9000~M9255锁存继电器(1048 点 )L1000~L2048通讯用继电器(2048 点)B0~B3FF B0~BFFF准时器 100ms准时器(200点)T0~T19910ms 准时器 (56 点)T200~T255100ms记忆准时器(0 点 )计数器 (256 点)C0~C255存放器数据存放器 (1024 点)D0~D1023 D0~D6143特别存放器(256 点 )D9000~D9255通讯存放器(1024 点 )W0~W3FF W0~WFFF累加器 (2 点)A0,A1变址存放器 (2 点 )Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套 (8 点 )N0~ N7指针 (256 点)P0~P255中断指针 (32 点)I0~I31常数十进制K (16 位)-32768~+32767(32 位 )-2147483648 ~+2147483647十六进制 H (16 位 )0~FFFF(32 位 )0~FFFFFFFF。

等字软元件和X/Y/M/S等位元件，使用格式如下。
X0
助记符 S. D.
MOV K100 D10
（2）、比较指令（CMP）：适用K,H/KnX/KnY/KnM/KnS/T/C/D/V,Z
等字软元件和X/Y/M/S等位元件，使用格式如下。
X0
助记符 S1. S2. D.
CMP D1 D2 M0 M0
当D1>D2时，M0触点“ON”
操作量m，n：在指令中，它既不是源址，也不是终址。仅表示源址和终 址的操作数量或操作位置。m，n在应用中，以常数K、H表示。
模块三 三菱PLC功能指令
二、功能指令的表达形式、使用要素
6、适用软元件
适用软元件是指源址、终址可采用PLC的位元件和字元件。相关字软元件 说明见下表。
适用软元件说明
符 表示 符 表示 内 符 表示 符 表示 符 表示
M1
当D1=D2时，M1触点“ON” M2
当D1<D2时，M2触点“ON”
模块三 三菱PLC功能指令
三、常用功能指令
1、传送与比较指令
（3）、区间比较指令（ZCP）：适用K,H/KnX/KnY/KnM/KnS/T/C/D
/V,Z等字软元件和X/Y/M/S等位元件，使用格式如下。
X0
助记符 S1. S2. S. D.
模块三 三菱PLC功能指令
二、功能指令的表达形式、使用要素
3、适用机型
FX系列编程手册（JY992D62001）是三菱FX1S，FX1N，FX2N，FX2NC 的统一编程手册，由于他们之间会稍有不同，手册在这方面给出了说明。 功能指令也随机型不同而有所不同。某些机型并不是所有指令都支持。在 该栏中，凡标有●点的机型均支持该指令，而不标有●号，则说明该机型 不支持该指令（即没有这个指令），在应用时必须注意。

第十二讲特殊模块理论其及应用FX2N系列PLC的特殊功能模块大致有四类模拟量输入/输出类、温度测、高速脉冲计数与定位控制类通信接口类。

这里主要以FX2N-4AD与FX2N-4DA ，来说明特殊模块的用法。

AD、DA模块概述随着PLC，PLC 。

模拟量输入/输出模块简称为AD、DA ，分别可以实现模数转换和数模转换。

运用AD、DA ，PLC 。

FX2N系列中有关：FX2N-2AD（2 ）、FX2N-4AD （4 ）、FX2N-8AD（8 ）、FX2N-4AD-PT（4）、FX2N-4AD-TC（4 ）、FX2N-2DA（2路模拟）、FX2N-4DA（4 ）和FX2N-2LC（2路温度PID ）等。

.1.1 FX2N-4AD模拟量输入模块FX-42NAD模拟量输入模块是FX。

该模块有4个输（CH 通过输入端子变换，可。

电压输入，输入信号范围为DC–10~+ 10V输入阻抗为200kΩ分辨率为5mV电流输入，输入信号范围为DC-20~+20mA输入阻抗为250Ω分辨率为20μA。

FX2N-4AD模块将接收的模拟信号转换成12，并以补码的形式存于16 ，数值范围是-2048~+ 2047它的传输速率为15ms/K 综合精度为量程的1％。

FX2N-4AD的工作电源为DC24V模拟量与数字量之间采用，但各通道之间没有隔离。

FX-4AD消耗PLC主单元或有源扩展单元5V电源槽30mA。

FX2N-4AD占用基本单元的8 ，即在软件上占8 个I/O ，在计算PLC的I/O时可以将这8个点作为PLC 。

1. FX2N-4AD的接线FX-4AD的接线如图5-1，图中模拟输人信号采用双绞屏蔽电缆与FX2N-4AD ，电缆应远离电源线或其它可能产生电气干扰的导线。

如果输入有，或在外部接线中有电气干扰，可以接一个0.1μF~0.47μF（25V的电容。

，应将端子V+和I+ 。

FX2N-4AD 接地端与PLC主单元接地端，如果存在过多的电气干扰，再将外壳地端FG和FX2N-4AD 。

三菱plc常用的指令详解以下是三菱plc常用的指令，还有不懂的可以问我一程序流程控制指令—FNC00~0900 CJ 条件转移01 CALL 子程序调用02 SRET 子程序返回03 IRET 中断返回04 EI 开中断05 DI 关中断06 FEND 主程序结束07 WDT 监控定时器刷新08 FOR 循环开始09 NEXT 循环结束二传送、比较指令—FNC10~19 BIN----二进制BCD----十进制10 CMP 比较11 ZCP 区间比较12 MOV 传送13 SMOV BCD码移位传送14 CML 取反传送15 BMOV 数据块传送（n点→n点）16 FMOV 多点传送（1点→n点）17 XCH 数据交换，（D0）←→（D2）18 BCD BCD变换，BIN→BCD19 BIN BIN变换，BCD→BIN三算术、逻辑运算指令—FNC20~29 BIN----二进制BCD----十进制20 ADD BIN加法21 SUB BIN减法22 MUL BIN乘法23 DIV BIN除法24 INC BIN加一25 DEC BIN减一26 W AND 字与27 WOR 字或28 WXOR 字异或29 NEG 求BIN补码四循环、移位指令—FNC30~3930 ROR 循环右移31 ROL 循环左移32 RCR 带进位循环右移33 RCL 带进位循环左移34 SFTR 位右移35 SFTL 位左移36 WSFR 字右移37 WSFL 字左移38 SFWR FIFO写入39 SFRD FIFO读出五数据处理指令—FNC40~4940 ZRST 区间复位41 DECO 解码42 ENCO 编码43 SUM 求置ON位总数44 BON ON位判别45 MEAN 求平均值46 ANS 信号报警器标志置位47 ANR 信号报警器标志复位48 SQR BIN平方根49 FLT BIN整数→BIN浮点数六高速处理指令—FNC50~5950 REF 输入输出刷新51 REFF 输入滤波时间常数调整52 MTR 矩阵输入53 HSCS 高速记数器比较置位54 HSCR 高速记数器比较复位55 HSZ 高速记数器区间比较56 SPD 速度检测57 PLSY 脉冲输出58 PWM 脉冲宽度调制59 PLSR 带加减速功能的脉冲输出七方便指令—FNC60~6960 IST 状态初始化61 SER 数据搜索62 ABSD 绝对值凸轮顺控63 INCD 增量凸轮顺控64 TTMR 示教定时器65 STMR 专用定时器—可定义66 ALT 交替输出67 RAMP 斜坡输出68 ROTC 旋转工作台控制69 SORT 数据排序八外部I/O设备指令—FNC70~7970 TKY 10键输入71 HKY 16键输入72 DSW 拨码开关输入73 SEGD 七段译码74 SEGL 带锁存的七段码显示75 ARWS 方向开关76 ASC ASCII码转换77 PR 打印输出78 FROM 读特殊功能模块79 TO 写特殊功能模块九外围设备指令—FNC80~8980 RS RS-232C串行通讯81 PRUN 并行运行82 ASCI 十六进制→ASCII83 HEX ASCII→十六进制84 CCD 校验码85 VRRD 电位器读入86 VRSC 电位器设定88 PID PID控制十F2外部模块指令—FNC90~9990 MNET F-16N, Mini网91 ANRD F2-6A, 模拟量输入92 ANW* *2-6*, 模拟量输出93 RMST F2-32RM, 启动RM94 RMWR F2-32RM, 写RM95 RMRD F2-32RM, 读RM96 RMMN F2-32RM, 监控RM97 BLK F2-30GM, 指定块98 MCDE F2-30GM, 机器码十一浮点数运算指令—FNC110~132110 ECMP BIN浮点数比较111 EZCP BIN浮点数区间比较118 EBCD BIN浮点数→BCD浮点数119 EBIN BCD浮点数→BIN 浮点数120 EADD BIN浮点数加法121 ESUB BIN浮点数减法122 EMUL BIN浮点数乘法123 EDIV BIN浮点数除法127 ESQR BIN浮点数开方129 INT BIN浮点数→BIN整数130 SIN BIN浮点数正弦函数（SIN）131 COS BIN浮点数余弦函数（COS）132 TAN BIN浮点数正切函数（TAN）十二交换指令—FNC147147 SW AP 高低字节交换十三定位指令—FNC155~159155 ABS 读当前绝对值位置156 ZRN 返回原点157 PLSY 变速脉冲输出158 DRVI 增量式单速位置控制159 DRV A 绝对式单速位置控制十四时钟运算指令—FNC160~169160 TCMP 时钟数据比较161 TZCP 时钟数据区间比较162 TADD 时钟数据加法163 TSUB 时钟数据减法166 TRD 时钟数据读出167 TWR 时钟数据写入169 HOUR 小时定时器十五变换指令—FNC170~177170 GRY 二进制数→格雷码171 GBIN 格雷码→二进制数176 RD3A 读FXon-3A模拟量模块177 WR3A 写FXon-3A模拟量模块十六触点比较指令—FNC224~246224 LD= (S1)=(S2)时运算开始之触点接通225 LD> (S1)>(S2)时运算开始之触点接通226 LD< (S1)<(S2)时运算开始之触点接通228 LD<> (S1)≠(S2)时运算开始之触点接通229 LD≤ (S1)≤(S2)时运算开始之触点接通230 LD≥ (S1)≥(S2)时运算开始之触点接通232 AND= (S1)=(S2)时串联触点接通233 AND> (S1)>(S2)时串联触点接通234 AND< (S1)<(S2)时串联触点接通236 AND<> (S1)≠(S2)时串联触点接通237 AND≤ (S1)≤(S2)时串联触点接通238 AND≥ (S1)≥(S2)时串联触点接通240 OR= (S1)=(S2)时并联触点接通241 OR> (S1)>(S2)时并联触点接通242 OR< (S1)<(S2)时并联触点接通244 OR<> (S1)≠(S2)时并联触点接通245 OR≤ (S1)≤(S2)时并联触点接通246 OR≥ (S1)≥(S2)时并联触点接通提问人的追问2011-04-13 14:16 楼主三菱PLC 编程手册目录第一章FX1N PLC编程简介1.1 FX1N PLC 简介 (1)1.1.1 FX1N PLC 的提出 (1)1.1.2 FX1N PLC 的特点 (1)1.1.3 FX1N PLC 产品举例 (1)1.1.4 关于本手册 (1)1.2 编程简介 (1)1.2.1 指令集简介 (2)1.2.2 资源集简介 (7)1.2.3 编程及应用简介 (9)第二章基本逻辑指令说明及应用2.1 基本逻辑指令一览表 (10)2.1 [LD],[LDI],[LDP],[LDF]，[OUT］指令 (10)2.2.1 指令解说 (10)2.2.2 编程示例 (10)2.3[AND]，[ANI]，[ANDP]，[NDF］指令 (11)2.3.1 指令解说 (11)2.3.2 编程示例 (12)2.4 [OR],[ORI]，[ORP],[ORF］指令 (13)2.4.1 指令解说 (13)2.4.2 编程示例 (13)2.5 [ANB],[ORB］指令 (14)2.5.1 指令解说 (14)2.5.2 编程示例 (14)2.6 [INV］指令 (15)2.6.1 指令解说 (15)2.6.2 编程示例 (15)2.7 [PLS],[PLF］指令 (16)2.7.1 指令解说 (16)2.7.2 编程示例 (17)2.8 [SET]，[RST]指令 (17)2.8.1 指令解说 (17)2.8.2 编程示例 (18)2.9 [NOP]，[END]指令 (18)2.9.1 指令解说 (18)2.9.2 编程示例 (18)2.10 [MPS]，[MRD]，[MPP] 指令 (18) 2.10.1 指令解说 (18)2.10.2 编程示例 (19)2.11[MC],[MCR]指令 (21)2.11.1指令解说 (21)2.11.2 编程示例 (21)第三章步进顺控指令说明及应用3.1步进顺控指令说明 (22)3.1.1 指令解 (22)3.1.2 编程示例 (25)3.2 步进顺控指令应用 (25)3.2.1 单一流程示例 (25)3.2.2 选择性分支与汇合示例 (26)3.2.3 并行分支与汇合示例 (27)3.2.4 循环和跳转示例 (29)第四章功能指令说明及应用4.1 功能指令一览表 (31)4.2 程序流程 (33)4.2.1 条件跳转[CJ] (33)4.2.2 子程序调用[CALL] (35)4.2.3 子程序返回[SRET] (35)4.2.4 主程序结束[FEND] (36)4.2.5 循环范围开始［FOR] (37)4.2.6 循环范围结束「NEXT] (37)4.3 传送与比较 (38)4.3.1 比较指令[CMP] (39)4.3.2 区域比较［ZCP] (40)4.3.3 传送指令[MOV] (41)4.3.4 反向传送［CML] (43)4.3.5 BCD 转换［BCD] (44)4.3.6 BIN 转换［BIN] (45)4.4 四则逻辑运算 (46)4.4.1 BIN 加法运算[ADD] (46)4.4.2 BIN 减法运算[SUB] (47)4.4.3 BIN 乘法运算[MUL] (48)4.4.4 BIN 除法运算［DIV] (49)4.4.5 BIN 1 [INC]................................... .. (50) 4.4.6 BIN 减1 [DEC] (50)4.4.7 逻辑与[WAND] (51)4.4.8 逻辑或[WOR] (51)4.4.9 逻辑异或[WXOR] (52)4.4.10 求补［NEG] (53)4.4.11 BIN 开方运算[SQR] (53)4.5 循环与移位 (54)4.5.1 循环右移[ROR] (54)4.5.2 循环左移[ROL] (55)4.5.3带进位循环右移［RCR] (56)4.5.4 带进位循环左移[RCL] (58)4.6 浮点数运算 (59)4.6.1 二进制浮点数比较「DECMP] (59)4.6.2二进制浮点数区域比较[DEZCP] (60)4.6.3 二进制浮点数转十进制浮点数[DEBCD] (61)4.6.3 十进制浮点数转二进制浮点数[DEBIN] (62)4.6.5 二进制浮点数加法[DEADD] (62)4.6.6 二进制浮点数减法[DESUB] (63)4.6.7 二进制浮点数乘法「DEMUL] (64)4.6.8 二进制浮点数除法「DEDIV] (65)4.6.9 二进制浮点数开方「DESQR] (66)4.6.10 二进制浮点数转BIN 整数变换「INT] (67)4.6.11 BIN 整数转二进制浮点数「FLT] (68)4.7 触点比较指令 (69)4.7.1 接点比较指令「LD※］ (69)4.7.2 接点比较指令「AND※］ (70)4.7.3接点比较指令「OR※］ (72)4.8 功能指令的基本规则 (73)4.8.1 ．功能指令的表示与执行形式................................ . (73) 4.8.2 功能指令内的数值处理 (75)4.8.3 利用变址寄存器的操作数修改 (77)第五章资源说明及应用5.1 变址寄存器V 、Z 说明及应用 (80)5.1.1 变址寄存器V 、Z 说明 (80)5.1.2 变址寄存器在梯形图中的应用 (80)5.1.3 使用变址功能的注意事项 (81)5.2 输入输出继电器X 、Y 说明及应用 (82)5.2.1 输入输出继电器X 、Y 说明 (82)5.2.2输入输出继电器应用 (83)5.3 辅助中间继电器M 说明及应用 (85) 5.3.1 辅助中间继电器M 说明 (85) 5.3.2 辅助中间继电器M 应用 (85) 5.4 状杰继申器S 说明及应用 (87)5.4.1 状态继电器S 说明 (87)5.4.2 状态继电器S 应用 (88)5.5 定时器T 说明及应用 (88)5.5.1 定时器T 说明 (88)5.5.2 定时器T 应用 (90)5.6计数器C 说明及应用 (92)5.6.1 16 bit 计数器C 说明 (92)5.6.2 32 bit 计数器C 说明 (93)5.6.3 16 bit 计数器C 应用 (95)5.6.4 32 bit 计数器应用 (96)5.7数据寄存器D 说明及应用 (97) 5.7.1 数据寄存器D 说明 (97)5.7.2 数据寄存器D 应用 (99)5.8程序位置指针P 说明及应用 (100) 5.8.1 程序位置指针P 说明 (100)5.8.2 程序位置指针P 应用 (100)5.9常数标记K 、H 详细说明 (102) 5.9.1 常数标记K (102)5.9.2 常数标记H (103)5.10 特殊软元件说明 (103)第六章PID指令说明及应用6.1 PID 运算 (104)6.1.1 (104)6.1.2 应用示例 (110)第一章FX1N PLC 编程简介1.1 FX1N PLC 简介1.1.1 FX1N PLC 的提出基于以下观点，提出FX1N PLC 的概念：①、软件和硬件独立设计。
