装配式检查井施工工艺
材料：商品砼、预制检查井、盖板、预制井筒、1：2防水砂浆、C30砼等机具：吊车、水平尺、振捣棒、施工线、检查井加固模板
应用范围：排水管道检查井。
过程演示：

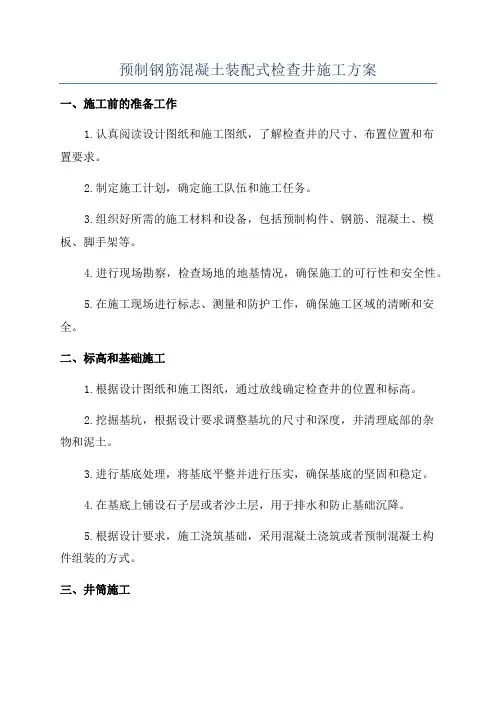

1.地基与基础。检查井基坑与管道沟槽同步开挖，支护、放坡符合要求；按要求进行地基处理，地基承载力达到要求；砂石基础均匀、平整、密实。
2.安装井室。根据管节模数确定检查井位置，根据干管、支管位置确定安装方向，吊装就位预制井室，调整高程、坡度。
管道埋深较大时（大于3米），采用模块（高度0.5米）拼装增加井室
高度（保证井口临时盖板上平略低于路床），安装预制盖板，均采用承插连接，橡胶圈接口，纵向间隙采用1：2防水砂浆找平，吊装孔采用环氧树脂砂浆封堵。
3.管道与井壁连接。制作定型模板，干管、支管接口均采用C30砼浇筑刚性连接；流槽（可采用预制）与管道内径吻合，平滑、抗冲刷。
4.井周回填。标尺层控（与压实功匹配），液压夯夯实，压实度逐层检测合格（重型击实标准95%）；采取防护措施防止井室碰撞破坏。
5.井口提升。严禁使用红砖砌筑井筒。采用预制模块拼装，按道路基
层厚度制作，同步提升，每步安装临时盖板后实现基层无障碍摊铺；目前沥青面层为覆盖井口后摊铺（井口连接块后安装），以后可采用可调式检查井盖同步摊铺（井口连接块用无螺栓的临时替代）。
6.井口基坑开挖。基坑按要求围护，切圆机切割检查井周围沥青，切割深度8cm，采用风镐破除，井周与基坑间隙保留10厘米。
7.连接模块安装。模块底部采用1：2防水砂浆找平，专用工具吊装、就位连接模块（顶面凿毛处理）。
8.井盖安装。以摊铺机宽度和平衡梁长度拉线，“十字法”调整高度（允
许偏差±3毫米），井框底与模块间隙3-5厘米，拧紧螺母，加防护套。
9.井盖加固。基坑间隙、井盖间隙（安装内模）采用C30砼浇筑振捣密实（复测高度），井周设防裂钢筋网，砼顶面压光搓毛处理，蓄水养护，井周为中上面层沥青厚度。
10.井盖防护。井周中粒式沥青填平、压实（保证沥青温度和压实度），铺设坡道板恢复交通至沥青上面层摊铺。
控制要点：高程控制，预制成型尺寸（标识清楚、配套使用），拼装严密性，管道与井壁连接。
质量要求：检查井成型规范统一，安装稳固，连接严密。
安全文明要求：
1、检查井运输、卸车、摆放、吊装符合规范要求。
2、沟槽、基坑开挖规范，防护到位，无安全隐患。
3、安装操作小心谨慎，防止碰撞、挤伤。
4、砼下料、浇筑符合操作规程。
5、井口安全防护到位。
