完整版
地铁车站主体结构
设
计
计
算
书
目录
课程设计任务书........................................................................ - 1 - GUI方式 .................................................................................. - 3 -
一、打开ANSYS ........................................................................ - 3 -
二、建立模型 .............................................................................. - 3 -
1、定义单元类型................................................................... - 3 -
2、定义单元实常数............................................................... - 3 -
3、定义材料特性................................................................... - 3 -
4、定义截面........................................................................... - 4 -
5、建立几何模型................................................................... - 4 -
6、划分网格........................................................................... - 5 -
7、建立弹簧单元................................................................... - 6 -
三、加载求解 .............................................................................. - 7 -
1、施加位移约束................................................................... - 7 -
2、施加荷载........................................................................... - 8 -
（1）计算结构所受荷载................................................... - 8 -
（2）施加结构所受荷载................................................. - 10 -
（3）施加重力场............................................................. - 13 -
3、求解.................................................................................. - 14 -
四、查看计算结果.................................................................... - 14 -
1、添加单元表..................................................................... - 14 -
2、查看变形图..................................................................... - 15 -
3、查看各内力图................................................................. - 16 -
4、查看内力列表................................................................. - 16 -
单元内力表..................................................................................... - 18 - APDL方式............................................................................ - 41 -
课程设计任务书
专业铁道工程（隧道组）
题目明挖地铁车站内力结构分析
一、设计的目的
熟悉ANSYS软件，练习课堂所学知识，为今后的毕业设计打下良好的电算基础。
练习使用梁单元和弹簧单元建模进行结构内力分析
二、设计的内容及要求
某地铁岛式车站采用明挖法施工，车站埋深为4.113 m，地下水位距地面为8.023 m,站厅、站台层柱子为d=0.8 m的圆形柱，纵向柱间距为8 m，纵向共16跨，长160 m，中间岛式站台长110m。衬砌材料采用C30钢筋混凝土（E=30Gpa，μ=0.2，γ=25kN/m3），地面荷载取20kPa的均布荷载，站厅层人群荷载取4kPa的均布荷载，是被荷载取8kPa的均布荷载。地基弹性范例系数取77.4Mpa/m。车站的横断面如下图：
（单位：m）各层土的物理参数见下表：
地层名称重度γ（kN/m3）内摩擦角φ（°）
①素填土18.0 8.0
②粉质粘土19.2 16.3
③粉质粘土19.6 20.8
④中粗砂18.8 26.0
试分析：纵向单位跨度地铁车站的内力。（采用基本荷载组合计算）
成绩
指导教师(签章)
年月日
GUI方式：
一、打开ANSYS
打开ANSYS软件。
GUI方式：执行“Utility Menu→File→Change Title”菜单命令。在弹出窗口中输入“Mechanical anslysis on the subway station”作为ANSYS图形显示时的标题。
二、建立模型
1、定义单元类型
GUI方式：执行“Main Menu→Preprocessor→Element Type →Add/Edit/Delete”菜单命令。在弹出对话框中添加单元类型Beam3和combination14。
2、定义单元实常数
GUI方式：执行“Main Menu→Preprocessor→Real Constants →Add/Edit/Delete”菜单命令。分别对Beam3和combination14添加实常数，数据如下表：
3、定义材料特性
GUI方式：执行“Main Menu→Preprocessor→Material Props
→Matarial Models”菜单命令。输入材料特性：EX=3E10，PRXY=0.2，DENS=2500。
4、定义截面
GUI方式：执行“Main Menu→Preprocessor→Sections→Beam→Common Sections”菜单命令。新建5个截面，数据如下表所示：
5、建立几何模型
GUI方式：执行“Main Menu→Preprocessor→Modeling→Create→Keypoints→In Active CS”菜单命令。键入点坐标如下表所示：
GUI方式：执行“Main Menu→Preprocessor→Modeling→
Create →Lines →Lines →Straight Line ”菜单命令。连接两关键点生成线:
6、划分网格
GUI 方式：执行“Main Menu →Preprocessor →Meshing →Mesh
Tool ”菜单命令。在Element Attributes 的下拉菜单里面选中Lines ，单击【Set 】,分别对各条线编辑属性，如下表： 单击Mesh Tool 对话框Size 下面Line 后面的【Set 】,设计每条线划分的单元数，如下表所示：
NDIV 18 13 3 7 10 单击Mesh Tool对话框中的【Mesh】按钮，选择全部线，单击【OK】，完成网格划分。
7、建立弹簧单元
GUI方式：执行“Main Menu→Preprocessor→Modeling→Copy→Nodes→Copy”菜单命令。选中L5、L6上的所以Nodes，在“Copy Nodes”对话框中，ITIME后输入2，DY后输入-1，如下图所示。
GUI方式：执行“Utility Menu→Select→Entities…”菜单命令。在弹出的“Select Entities”对话框中选择“Nodes”，“By Location”，“Y coordinates”,在Min，Max后输入“-15.763,-16.763”，点击【OK】。
GUI方式：执行“Main Menu→Preprocessor→Modeling→Create→Elements→Elem Attributes”菜单命令。在弹出的“Element Attributes”对话框中,[TYPE]选“2 COMBIN14”，[REAL]选“6”，[SECNUM]选“No Section”，单击【OK】。
GUI方式：执行“Main Menu→Preprocessor→Modeling→Create→Elements→Auto Numbered→Offset Nodes”菜单命令。在弹出对话框中，DY后输入“1”，单击【OK】。
三、加载求解
1、施加位移约束
GUI方式：执行“Utility Menu→Select→Entities…”菜单命令。在弹出的“Select Entities”对话框中选择“Nodes”，“By Location”，
“Y coordinates”,在Min，Max后输入“-16.763”，点击【OK】。
GUI方式：执行“Main Menu→Solution→Define Loads→Apply→Structural→Displcement→On Node”菜单命令。点击【Pick All】，选择全部节点，在弹出对话框中选择“ALL DOF”，单击【OK】。
GUI方式：执行“Utility Menu→Select→Entities…”菜单命令。在弹出的“Select Entities”对话框中选择“Nodes”，“By Location”，“Y coordinates”,在Min，Max后输入“-15.763”，点击【OK】。
GUI方式：执行“Utility Menu→Select→Entities…”菜单命令。在弹出的“Select Entities”对话框中选择“Nodes”，“By Location”，“X coordinates”,在Min，Max后输入“9.05”，点击【OK】。
GUI方式：执行“Main Menu→Solution→Define Loads→Apply→Structural→Displcement→On Node”菜单命令。点击【Pick All】，选择全部节点，在弹出对话框中选择“UX”，单击【OK】。
2、施加荷载
（1）计算结构所受荷载
按基本荷载组合，计算如下表所示：

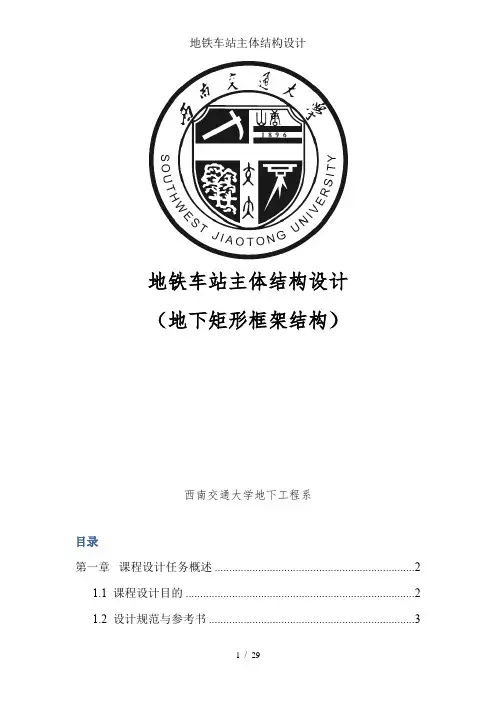

地铁车站主体结构设计 （地下矩形框架结构） 西南交通大学地下工程系 目录 第一章课程设计任务概述 (3) 1.1 课程设计目的 (3)
1.2 设计规范及参考书 (3) 1.3 课程设计方案 (3) 1.4 课程设计的基本流程 (5) 第二章平面结构计算简图及荷载计算 (6) 2.1平面结构计算简图 (6) 2.2.荷载计算 (6) 2.3荷载组合 (7) 第三章结构内力计算 (11) 3.1建模与计算 (11) 本课程设计采用ANSYS进行建模与计算，结构模型如下图： (11) 3.2基本组合 (12) 3.2 标准组合 (16) 第四章结构（墙、板、柱）配筋计算 (21) 4.1 车站顶板上缘的配筋计算 (21) 4.2 负一层中柱配筋计算 (27) 4.3 顶纵梁上缘的配筋计算 (29) 4.4 顶纵梁上缘裂缝宽度验算 (31)
第一章 课程设计任务概述 1.1 课程设计目的 初步掌握地铁车站主体结构设计的基本流程；通过课程设计学习，熟悉地下工程“荷载—结构”法的有限元计算过程；掌握平面简化模型的计算简图、荷载分类及荷载的组合方式、弹性反力及其如何在计算中体现；通过实际操作，掌握有限元建模、划分单元、施加约束、施加荷载的方法；掌握地下矩形框架结构的内力分布特点，并根据结构内力完成配筋工作。为毕业设计及今后的实际工作做理论和实践上的准备。 1.2 设计规范及参考书 1、《地铁设计规范》 2、《建筑结构荷载规范》 3、《混凝土结构设计规范》 4、《地下铁道》（高波主编，西南交通大学出版社） 5、《混凝土结构设计原理》教材 6、计算软件基本使用教程相关的参考书（推荐用ANSYS ） 1.3 课程设计方案 1.3.1方案概述 某地铁车站采用明挖法施工，结构为矩形框架结构，结构尺寸参数详见表1-1。车站埋深3m ，地下水位距地面3m ，中柱截面的横向（即垂直于车站纵向）尺寸固定为0.8m （如图1-1标注），纵向柱间距8m 。为简化计算，围岩为均一土体，土体参数详见表1-2，采用水土分算。路面荷载为2/20m kN ，钢筋混凝土重度3/25m kN co =γ，中板人群与设备荷载分别取2/4m kN 、2/8m kN 。荷载组合按表1-3取用，基本组合用于承载能力极限状态设计，标准组合用于正常使用极
北京交通大学地铁车站毕业设计 中文题目：北京地铁6号线东大桥站结构设计 英文题目：Beijing Subway Line No. 6 East Bridge station structural design 一．毕业设计（论文）基本内容和要求： 基本内容： 1、车站站位选择； 2、车站总平面布置（包括站位选择、出入口布置、通风亭布置等）； 3、车站结构形式选择； 4、车站纵断面设计； 5、主体结构各工况内力组合计算； 6、截面检算与结构配筋设计； 7、施工方案设计。 基本要求： 1、设计内容要有依据； 2、独立完成上述各项内容； 3、论文写作规范化； 4、引用规范应注明； 5、每项计算应附正规的计算简图和内力图。 二．毕业设计（论文）重点研究的问题： 1、车站总平面布置； 2、车站主体结构横断面设计； 3、车站主体结构纵断面设计； 4、结构各工况内力组合计算及配筋设计； 3、施工方案设计。 三．毕业设计（论文）应完成的工作： 1、中英文摘要； 2、开题报告； 3、设计正文，包括计算说明书； 4、计算分析采用专用软件进行； 5、提交图纸：车站总平面布置图、车站主体结构横断面图、、车站主体结构纵剖面图、车站主体结构配筋图、施工方案设计图； 6、外文翻译一篇，不少于50000英文字符； 7、毕业设计实习报告； 8、查阅相关文献不少于20篇。 四．设计详细资料 1．站位概况及站位地区总平面图 东大桥站位于东大桥路口东侧，朝外大街、工体东路、东大桥路、朝阳北路及朝阳路五条道路交汇与此形成五叉路口，路口西北象限为临街商用建筑群及东草园等居住小区；路口西南象限为蓝岛大厦和昆泰大厦等高层商业建筑；路口东南象限为市政绿化用地和CBD住宅、商业用地；路口东北象限为佰富国际商用高层写字楼；朝阳北路和工人体育场东路之间为公交站场（共5路公交车在此始发）。该区域是朝阳地区重要的客流集散点，地面交通十分繁忙。地铁车站设置在公交站场及以东的朝阳北路下，东西走向。

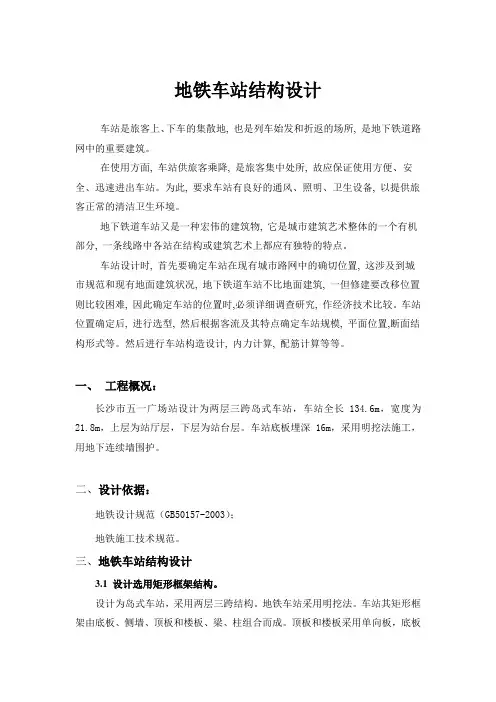

地铁车站结构设计 车站是旅客上、下车的集散地, 也是列车始发和折返的场所, 是地下铁道路网中的重要建筑。 在使用方面, 车站供旅客乘降, 是旅客集中处所, 故应保证使用方便、安全、迅速进出车站。为此, 要求车站有良好的通风、照明、卫生设备, 以提供旅客正常的清洁卫生环境。 地下铁道车站又是一种宏伟的建筑物, 它是城市建筑艺术整体的一个有机部分, 一条线路中各站在结构或建筑艺术上都应有独特的特点。 车站设计时, 首先要确定车站在现有城市路网中的确切位置, 这涉及到城市规范和现有地面建筑状况, 地下铁道车站不比地面建筑, 一但修建要改移位置则比较困难, 因此确定车站的位置时,必须详细调查研究, 作经济技术比较。车站位置确定后, 进行选型, 然后根据客流及其特点确定车站规模, 平面位置,断面结构形式等。然后进行车站构造设计, 内力计算, 配筋计算等等。 一、工程概况： 长沙市五一广场站设计为两层三跨岛式车站，车站全长134.6m，宽度为21.8m，上层为站厅层，下层为站台层。车站底板埋深16m，采用明挖法施工，用地下连续墙围护。 二、设计依据： 地铁设计规范（GB50157-2003）； 地铁施工技术规范。 三、地铁车站结构设计 3.1 设计选用矩形框架结构。 设计为岛式车站，采用两层三跨结构。地铁车站采用明挖法。车站其矩形框架由底板、侧墙、顶板和楼板、梁、柱组合而成。顶板和楼板采用单向板，底板
