锡矿石冶炼工艺流程与原理
[导读]锡的矿石是锡石(SnO2)，有形成矿脉的山锡和由其流出堆积而成的砂锡。经过选矿可得含Sn40-70%的锡精矿。铅、锡均采用火法冶炼，铅精矿须经焙烧、烧结成为氧化物，锡精矿则直接使用，均经还原冶炼制得铅、锡。在炼铅时难以除掉硫，而在炼锡时渣报失大，尚未采用湿法冶炼。
锡的矿石是锡石(SnO2)，有形成矿脉的山锡和由其流出堆积而成的砂锡。经过选矿可得含Sn40-70%的锡精矿。铅、锡均采用火法冶炼，铅精矿须经焙烧、烧结成为氧化物，锡精矿则直接使用，均经还原冶炼制得铅、锡。在炼铅时难以除掉硫，而在炼锡时渣报失大，尚未采用湿法冶炼。
1、预处理锡精矿除含SnO2外，还含有WO3,S,Cu, Pb,Fe等，因此，在冶炼前尽可能将这些杂质去掉。在800-1150K进行氧化焙烧，则可除掉硫、锑、砷，然后加10%Na2 CO3进行苏打焙烧，使钨变为水溶性的Na2WO4浸出除去。此浸出液经净化后添加CaCI2沉淀析出的CaWO4。作为金属钨的原料，在有铜、铅存在时加NaCI，在870K氯化焙烧后除去。
2、矿石冶炼在冶炼时锡易进入渣中，因此，进行两步还原熔炼。矿石冶炼首先不考虑回收率，只是为了得到高品位粗锡(含锡90%左右)可电炉或反射炉,此时，渣的组成为
10-15%Sn, 13-20%Fe, 20-28%SiO2，5-7%AL2O3 2-8%CaO。
3、富锡护渣熔炼对来自矿石冶炼的炉渣添加焦炭、石灰石进行还原冶炼，制得含锡在1%以下的渣和硬头(例如46%Sn, 44%Fe)。该硬头也可返回矿石冶炼。如加焦炭、硅砂，进一步在电炉中还原冶炼(1800K)时，则铁构成Fe-Si合金，可以和粗锡(约90%Sn)分离。

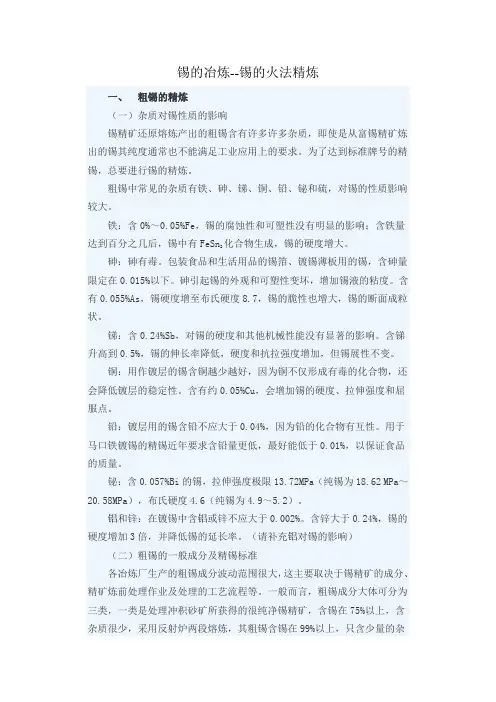

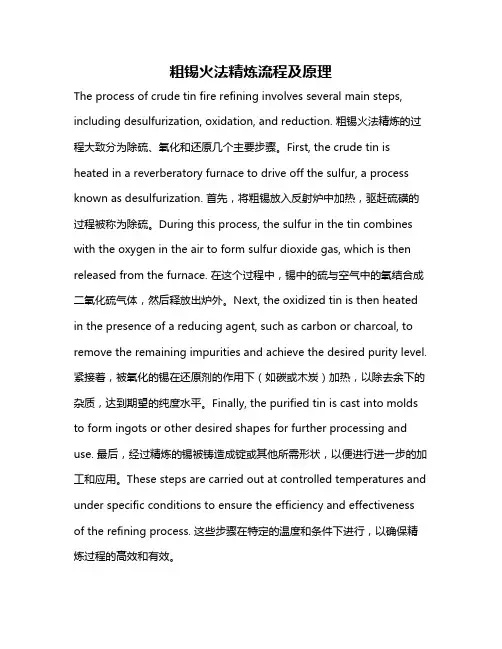

4、粗锡的精炼粗锡在小型反射炉于“500-800K熔析，则大部分铁和一部分同、砷残留为硬头。熔融锡取至铁锅，吹入空气或水蒸气进行氧化，则铁、锌、铅、砷形成浮渣而上浮。将其除掉，铸成阳极锡(97%Sn)，送往电解精炼。冶炼含杂质少的砂锡·得到的锡可达99.8-99.9%，并能出售。电解精炼时，用SnSiF6+H2SiF6+H2SO4电解液(Sn20-30kg/m3，游离H2SiF6 35-40%kg/m3，游离H2S04 40-45kg/m3)。电流密度随锡的品位不同而异，通常为50-70A/m2.电解祝的纯度为99,99%,阳极泥经洗涤后，用H2SO4浸出，电解提出锡.浸出残渣经焙烧、浸出而回收铜。
铜冶炼的现状及其发展状况 林程星 （江西理工大学冶金学院江西赣州 341000） 摘要:目前铜冶金工业仍然是以火法为主。而近年来铜的湿法冶金技术受到了人们的极大关注，越来越广泛的应用于低品位氧化矿的处理、废铜资源的回收等方面。本文主要介绍了铜冶金的火法以及湿法冶炼的工艺和发展状况。 关键字:铜冶金湿法冶金火法冶金 Present situation and development of copper metallurg y Chengxing Lin （School of Nonferrous Metallurgy,Jiangxi University of Science and Technology,Ganzhou Jiangxi,341000） Abstract: At present,the copper thermometallurgy is still the main method used in copper metallurgy industry. But in recent years, the copper hydrometallurgy technology , which is more and more widely applied in low grade oxidized ore processing, waste resources recovery etc, has attracted people’s great interest.This paper mainly introduces the process and development of thermometallurgy and hydrometallurgy of copper. Keywords: Copper metallurgy , thermometallurgy, hydrometallurgy 铜是国民经济发展的重要原材料，特别是在电气工业方面应用更是广泛。对于中国铜工业来说，大力发展中国铜工业是全球经济一体化下的迫切需求。目前，我国是全球铜消费量位居首位的国家，同时也是铜加工工业大国，受到了社会各界的高度关注，因此从科学发展观的高度，探索我国铜冶金技术行业发展的路子非常重要。目前国内外的铜冶炼技术的发展主要还是以火法冶炼为主，湿法为辅。铜的火法生产量占总产量的80%左右。目前，全世界约有110座大型火法炼铜厂。其中，传统工艺（包括反射炉、鼓风炉、电炉）约占1/3；闪速熔炼（以奥托昆普炉为主）约占1/3；熔池熔炼（包括特尼恩特炉、诺兰达炉、三菱炉、艾萨炉、中国的白银炉、水口山炉等）约占1/3。下面主要介绍火法和湿法炼铜的现状和发展状况。 1、火法冶炼铜的现状及发展 目前火法熔炼技术发展迅速并得到广泛的应用, 在铜工业生产中已明确提出清洁生产的目标。环境意识要求清洁的生产工艺, 即工艺过程中极少排放废物, 对火法炼铜技术的进一步完善提出了更高的要求。下面叙述了目前世界火法炼铜的主要工艺、工业生产实例及进展情况, 对现代铜冶金新方法：闪速熔炼、熔池熔炼以及其它熔炼技术作了较为详细的介绍, 并指出了铜火法冶炼存在的问题及今后的主要技术发展方向。 1.1火法炼铜主要工艺 火法炼铜主要包括: 铜精矿的造锍熔炼，铜锍吹炼成粗铜，粗铜火法精炼，阳极铜电解精炼。经冶炼产出最终产品-电解铜(阴极铜)。目前世界铜冶炼厂使用的主要熔炼工艺为闪速熔炼和熔池熔炼。在熔池熔炼工艺中,精矿被抛到熔体的表面或者被喷入熔体内,通常向熔池中喷入氧气和氮气使熔池发生剧烈搅拌,精矿颗粒被液体包围迅速融化,因此 ,使含有氧气的气泡和包裹硫化铜/铁的溶液发生质量传递。而闪速熔炼中的干精矿是散布在氧气和氮气的气流中的,精矿中所含的硫和铁发生燃烧,在熔融颗粒进入反应空间时即产生熔炼和吹炼。当这些颗粒与
目前,中国已引进世界上最先进的炼铜新工艺有:闪速炉熔炼、艾萨熔炼、奥斯麦特熔炼、诺兰达熔炼等。国内自主创新的有白银法熔炼、金川合成炉熔炼、东营方圆的氧气底吹熔炼。后3种都是中国人自己研制的,都具有自主知识产权。这7种也算世界上较先进的炼铜法。通过多年的实践,国外的先进技术尚存不足之处,分述如下: 1、双闪速炉熔炼法: 投资大,专利费昂贵,熔剂和原料先进行磨细再进行深度干燥,需额外消耗能源这不尽合理。熔炉产出的铜硫需要水碎再干燥再细磨,工序繁杂。每道工序均难以保证100%回收率,会产生部分机械损失;热态高温铜锍水碎物理热几乎全部损失,水碎后再干燥,再加上炉内大量水套由冷却水带走热量,热能利用也不尽合理。铜锍水碎需要大量的水冲,增加动力消耗。破碎、干燥要增加人力和动力的消耗。这些都是多年来该工艺没有得到大量推广的重要原因。 2、艾萨法和澳斯麦特法均属于顶吹冶炼系列: 顶吹都要建立高层厂房,噪音大、高氧浓度低烟气量大、顶吹的氧枪12米长,3天至一周要更换一次,不锈钢消耗量大、投资大、操作不方便。都用电炉做贫化炉,渣含铜一般大于%不合国情。 3、三菱法的不足 4个炉子(熔炼炉、贫化电炉、吹炼炉、阳极炉)自流配置,第一道工序的熔炼炉需要配置在较高的楼层位置,建筑成本相对较高,炉渣采用电炉贫化,弃渣含铜量达%~%,远远高于我国多数大型铜矿开采的矿石平均品位,资源没有得到充分的利用。 4、诺兰达和特尼恩特连续吹炼法,尚在工业试验阶段。 诺兰达是侧吹、要人工打风眼、劳动强度很大、风眼漏风率达10%~15%。有很大噪音、操作条件不好、冶炼环境不理想。如果掌握不好容易引起泡沫渣喷炉事故。 综上所述,让我们来寻求新的冶炼工艺,在不断的探索中发现新途径。 氧气底吹炉炼铅、炼铜最早是湖南水口山和中国有色工程设计研究总院共同研发在水口
铅锌冶炼烟气制酸转化工艺流程 刘世聪 摘要：本文主要介绍了铅锌冶炼烟气制酸转化工序的工艺流程，并讨论了为实现两转两吸制酸的自热平衡，该制酸装置该采用怎样的技术和措施。 关键词：铅锌冶炼烟气；制酸；自然平衡；工艺流程； 1 引言 1.1 二氧化硫的性质及危害 二氧化硫是无色气体。有强烈刺激性气味。分子式SO2。分子量64.07。相对密度 2.264(0℃)。熔点-72.7℃。沸点-10℃。蒸气压338.32kPa(2538mmHg 21.11℃)。在水中溶解度8.5%(25℃)。易溶于甲醇和乙醇; 溶于硫酸、乙酸、氯仿和乙醚等。潮湿时,对金属有腐蚀作用。 二氧化硫是是大气中一种主要的气态污染物（形成酸雨的根源），燃烧煤或燃料、油类时均产生相当多的SO2。还有二氧化硫的空气不仅对人类（最大允许浓度5 mg/L）及动、植物有害，还会腐蚀建筑物，金属制品、损坏油漆颜料、织物和皮革等。目前如何将SO2对环境的危害减小到最低限度已引起人们的普遍关注[1]。 1.2 铅锌冶炼烟气产生和处理 铅锌冶炼烟气及其污染物的产生随冶炼过程和原材料种类不同而有很大差异。按其含硫与不含硫可分为两大类：一类为含硫烟气，除含有一般物质燃烧生成的正常组分外，主要含有二氧化硫和三氧化硫；另一类为不含硫烟气，主要含有二氧化碳、一氧化碳、氮气等。目前，在各铅锌冶金炉窑之后根据不同情况几乎全都采用不同的收尘方法，设置了收尘装置回收烟尘；同时，对含硫烟气也进行了不同程度的净化和利用。对于不含硫烟气，多采用借助外力作用的分离法，将气溶胶污染物从烟气中分离出来；而对于含硫烟气，除分离其中的气溶胶污染物外，烟气还应采取转化法制取硫酸，以回收其中的硫。我厂采用处理进口矿，而进口矿进口矿产地不一，化学成分复杂，粒度两极分化严重，进而会产生大量
选矿工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
工艺流程试验是为选矿厂设计（或现有选矿厂的技术改造）提供依据，在选矿厂初步设计（或拟定现场技术改造方案）前进行。一般选进行试验室试验，然后在试验室试验的基础上，根据情况决定是否进行半工业或工业试验。 选矿工艺流程试试验内容和必要的资料收集，一般由试验研究单位负责制订，有条件的可由试验、设计和生产部门三结合洽商确定。 一、收集资料的一般内容如下，但具体工程需根据条件的不同，区别对待 （一）了解上级机关下达任务的目地和委托单位提出的要求，例如：选矿厂规模、服务年限；主要有用成分和伴生成综合利用问题；试验阶段的划分；要求试验完成日期；选矿厂处理单一矿床的矿石还是几个矿床、不同类型的矿石；用户对精矿化学成分的特殊要求以及对精矿等级和粒度的要求；建厂地区的水源，选矿药剂，焙烧用燃料等的供应情况和性能分析资料等。 （二）了解有关地质资料，例如：矿床类型；地质储量；矿体产状；矿石类型；品位特征；嵌布特性；围岩脉石等变化情况；远景评价；采样设计等。 （三）了解采矿设计方面的资料，例如：采矿的开拓方案和采矿方法；不同类型矿石的混采、分采；围岩混入率和矿石采出品位；开采设计矿区的矿石类型配比和平均品位；开采设计5－10年内逐年开采的矿石类型配比和平均品位等。 （四）了解选矿方面资料，例如：选矿设计对试验的特殊要求。国内外类似矿石的试验研究和生产实践情况，可能应用的选进技术等。 二、选矿工艺流程试验主要内容有 （一）矿石性质研究 是选择选矿方案和确定选厂设计方案时与类似矿石生产实践作对比分析的依据，其中某些数据是选厂具体设计中必不可少的原始数据。 矿石性质研究包括：光谱定性和半定量，化学全分析，岩矿鉴定，物相分析，粒度分析，磁性分析，重液分析，试金分析，磨矿细度，矿石可磨度，及各种物理性能（比重、比磁化系数、导电率、水分、真比重和假比重、堆积角和摩擦角、硬度、粘度等）。 （二）选矿方法、流程结构，选矿指标和工艺条件 直接关系到选矿厂的设计方案和具体组成，是选厂设计的主要原始资料，必须慎重考虑，要求选矿方法、流程结构合理，选矿指标可靠。
1、重介质选矿法： （1）方法是基于矿石中不同的矿粒间存在着密度差,（或粒度差），籍助流体动力和各种机械力作用，造成适宜的松散分层和分离条件，使不同物料得到分离。 重介质选矿分选原理 根据阿基米德定理，小于重介质密度的颗粒将在介质中上浮，大于重介质密度的颗粒在介质中下沉。 （2）工艺流程 矿石的重选流程是由一系列连续的作业组成。作业的性质可分成准备作业、选别作业、产品处理作业三个部分。(1) 准备作业，包括a:为使有用矿物单体解离而进行的破碎与磨矿；b:多胶性的或含黏土多的矿石进行洗矿和脱泥；c:采用筛分或水力分级方法对入选矿石按粒度分级。矿石分级后分别入选，有利于选择操作条件，提高分选效率。2) 选别作业，是矿石的分选的主体环节。选别流程有简有繁，简单的由单元作业组成，如重介质分选。(3) 产品处理作业，主要指精矿脱水、尾矿输送和堆存。 2、跳汰选矿法 （1）原理：跳汰选矿是在垂直交变介质流的作用下，使矿粒群松散，然后按密度差分层：轻的矿物在上层，叫轻产物；重的在下层，叫重产物，从而达到分选的目的。介质的密度在一定范围内增大，矿粒间的密度差越大，则分选效率越高。 实现跳汰过程的设备叫跳汰机。被选物料给入跳汰机内落到筛板上，便形成一个密集的物料展，这个物料层，称为床层。在给料的同时，从跳汰机下部周期性的给入上下交变的水流，垂直变速水流透过筛孔进入床层，物料就是在这种水流中经受跳汰的分选过程。 （2）工艺过程 当水流上升时，床层被冲起，呈现松散及悬浮的状态。此时，床层中的矿粒，按其自
身的特性（密度、粒度和形状），彼此作相对运动，开始进行分层。在水流已停止上升，但还没有转为下降水流之前，由于惯性力的作用，矿粒仍在运动，床层继续松散、分层。水流转为下降，床层逐渐紧密，但分层仍在继续。当全部矿粒落回筛面，它们彼此之间已丧失相对运动的可能，则分层作用基本停止。此时，只有那些密度较高、粒度很细的矿粒，穿过床层中大块物料的间隙，仍在向下运动，这种行为可看成是分层现象的继续。下降水流结束，床层完全紧密，分层便暂告终止。水流每完成一次周期性变化所用的时间称为跳汰周期。在一个跳汰周期内，床层经历了从紧密到松散分层再紧密的过程，颗粒受到了分选作用。只有经过多个跳汰周期之后，分层才逐趋完善。最后，高密度矿粒集中在床层下部，低密度矿粒则聚集在上层。然后，从跳汰机分别排放出来，从而获得了两种密度不同，即质量不同的产物。 3、浮选 （1）原理：浮选是根据矿物表面物理化学性质的差异，而分选矿物的一种选矿方法。 （2）浮选流程包括磨矿，分级，调浆及浮选的粗选、精选、扫选作业。有一段磨浮流程；分段磨矿－浮选的阶段磨浮流程；精矿或中矿再磨再选流程。浮选产出粗精矿的作业称粗选；粗精矿再选作业称精选；尾矿再选作业称扫选。回收矿石中多种有用矿物时，不同矿物先后浮选的流程称优先浮选或选择浮选；先将有用矿物全部浮出后再行分离的流程，称混合－分离浮选。工业生产时必须针对矿石的性质和对产品的要求，采用不同的药方和浮选流程。 浮选的原则流程即浮选的骨干流程或流程的主干结构。它一般包括段数、循环和矿物的浮选顺序等内容。 3）浮选机：浮选机类型：机械搅拌式浮选机、充气式浮选机、混合式浮选机或充气搅拌式浮选机、气体析出式浮选机。
冶金概论讲义 1 冶金基本知识 1.1 冶金的概念及冶金方法分类 冶金就是从矿石或二次金属资源中提取金属或金属化合物，用各种加工方法制成具有一定性能的金属材料的过程和工艺。 冶金的技术主要包括火法冶金、湿法冶金以及电冶金， 根据冶炼金属的不同，冶金工业又了可以分黑色冶金工业和有色冶金工业，黑色冶金主要指包括生铁、钢和铁合金（如铬铁、锰铁等）的生产，有色冶金指后者包括其余所有各种金属的生产。 1.2 火法冶金 火法冶金是在高温条件下进行的冶金过程。矿石或精矿中的部分或全部矿物在高温下经过一系列物理化学变化，生成另一种形态的化合物或单质，分别富集在气体、液体或固体产物中，达到所要捉取的金属与脉石及其它杂质分离的目的。实现火法冶金过程所需热能，通常是依靠燃料燃烧来供给，也有依靠过程中的化学反应来供给的，比如，硫化矿的氧化焙烧和熔炼就无需由燃料供热；金属热还原过程也是自热进行的。火法治金过程没有水溶液参加，所以又称为干法冶金。火法冶金是提取金属的主要方法之一，其生产成本一般低于湿法治金。 火法冶金包括：干燥、焙解、焙烧、熔炼，精炼，蒸馏等过程。 1.3 湿法冶金 湿法冶金是在溶液中进行的冶金过程。湿法冶金温度不高，一般低于100℃，现代湿法冶金中的高温高压过程，温度也不过473K左右，极个别情况温度可达573K。 湿法冶金包括：浸出、净化、制备金属等过程。 （1）浸出用适当的溶剂处理矿石或精矿，使要提取的金属成某种离子（阳离子或络阴离子）形态进入溶液，而脉石及其它杂质则不溶解，这样的过程叫浸出。浸出后经沉清和过滤，得到含金属（离子）的浸出液和由脉石矿物绢成的不溶残渣（浸出渣）。对某些难浸出的矿石或精矿，在浸出前常常需要进行预备处理，使被提取的金属转变为易于浸出的某种化合物或盐类。例如，转变为可溶性的硫酸盐而进行的硫酸化焙烧等，都是常用的预备处理方法。 （2）净化在浸出过程中，常常有部分金属或非金属杂质与被提取金属一道进入溶液，从溶液中除去这些杂质的过程叫做净化。
黄金冶炼工艺流程 我国黄金资源储量丰富，分布较广，黄金冶炼方法很多。其中包括常规的冶炼方法和新技术。冶炼方法、工艺的改进，促进了我国黄金工业的发展。目前我。国黄金产量居世界第五位，成为产金大国之一 黄金的冶炼过程一般为: 预处理、浸取、回收、精炼。 1. 黄金冶炼工艺方法分类 1.1 矿石的预处理方法 分为: 焙烧法、化学氧化法、微生物氧化法、其他预处理方法。 1.2 浸取方法浸取分为物理方法、化学方法两大类。其中，物理方法又分为混汞法、浮选法、重选法。化学方法分为氰化法（又分:氰化助浸工艺、堆浸工艺）与非氰化法（又分: 硫脲法、硫代硫酸盐法、多硫化物法、氯化法、石硫合剂法、硫氰酸盐法、溴化法、碘化法、其他无氰提金法）。 1.3 溶解金的回收方法 分为: 锌置换沉淀法、炭吸附法、离子交换法、其它回收方法。 1.4 精炼方法主要有全湿法，它包括电解法、王水法、液氯法、氯化法、还原法火法、湿法一火法联合法。 2. 矿石的预处理随着金矿的大规模开采，易浸的金矿资源日渐枯竭，难处理金矿将成为今后黄金工业的主要资源。在我国已探明的黄金储量中，有30%为难处理金矿。因此，难处理金矿的预处理方法成为当前黄金工业提金的关键问题。 难处理金矿，通常又称为难浸金矿或顽固金矿，它是指即使经过细磨也不能用常规的氰化法有效地浸出大部分金的矿石。因此，通常所说的难处理金矿是对氰化法而言的。
2.1 焙烧法 焙烧是将砷、锑硫化物分解，使金粒暴露出来，使含碳物质失去活性。它是处理难 浸金矿最经典的方法之一。焙烧法的优点是工艺简单，操作简便，适用性强，缺点是环境污染严重。含金砷黄铁矿一黄铁矿矿石中加石灰石焙烧，可控制砷和硫的污染；加碱焙烧可以有效固定S、As等有毒物质。美国发明的在富氧气氛中氧化焙烧并添加铁化合物使砷等杂质进入非挥发性砷酸盐中，国内研发的用回转窑焙烧脱砷法，哈萨克斯坦研发的用真空脱砷法以及硫化挥发法，微波照射预处理法，俄罗斯研发的球团法等都能有效处理含砷难浸金矿石。 2.2 化学氧化法化学氧化法主要包括常压化学氧化法和加压化学氧化法。 常压化学氧化法是为处理碳质金矿而发展起来的一种方法。常温常压下添加化学试剂进行氧化，如常压加碱氧化，在碱性条件下，将黄铁矿氧化成Fe(SO )，23砷氧化成As(OH)和AsO,后者进一步生成砷酸盐，可以脱除。主要的氧化剂 323 有臭氧、过氧化物、高锰酸盐、氯气、高氯酸盐、次氯酸盐、铁离子和氧等。加压氧化是采用加氧和加热的方法，通过控制化学反应过程来使硫氧化。根据不同的反应过程，可采用酸性或碱性条件。 加压氧化法具有金回收率高(9O% ~98% )、环境污染小、适应面广等优点，处理大多数含砷硫难处理金矿石或金精矿均能取得满意效果。加压氧化包括高压氧化、低压氧化和高温加压氧化。如加压硝酸氧化法，用硝酸将砷和硫氧化成亚砷酸和硫酸，使包裹金充分解离，金的浸出率在95% 以上，缺点是酸耗较高。 2.3 微生物氧化法微生物氧化又称细菌氧化，它是利用细菌氧化矿石中包裹了金的硫化物和砷化物而将金裸露出来的一种预处理方法。目前，细菌浸出可用于处理矿石和精矿，对精矿一般 采用搅拌浸出，对于低品位矿石则多采用堆浸。 所使用的细菌最适宜的是氧化亚铁硫杆菌，目前已在工业上获得应用。氧化亚铁硫
铅冶炼工艺流程选择 氧气底吹熔炼—鼓风炉还原法和浸没式顶吹（ISA或Ausmelt）熔炼—鼓风炉还原法在工艺上都是将冶炼的氧化和还原过程分开，在不同的反应器上完成，即在熔炼炉内主要完成氧化反应以脱除硫，同时产出一部分粗铅和高铅渣。高铅渣均是通过铸渣机铸成块状再送入鼓风炉进行还原熔炼，产出的粗铅送往精炼车间电解，产出的炉渣流至电热前床贮存保温，前床的熔渣流入渣包或通过溜槽进入烟化炉提锌。随着我国对节能减排和清洁生产政策的不断贯彻落实，上述工艺的弊端也显现出来，鼓风炉还原高铅渣块，液态高铅渣的潜热得不到利用，还要消耗大量的焦炭，随着焦炭价格的提升，炼铅成本居高不下。电热前床消耗大量的电能和石墨材料，也增加了冶炼成本，同时需要占用大量的土地和投资。 为了适应环保、低炭、节能降耗的需求，新的技术不断出现，目前在河南省济源豫光金铅，金利公司、万洋集团各自采用的液态高铅渣直接还原的三种炉型代表了我国铅冶炼发展的最高水平。 一、豫光金铅底吹还原工艺： 取消鼓风炉，不用冶金焦，实现液态渣直接还原，与原有富氧底吹炉氧化段一起，形成完整的液态渣直接还原工业化生产系统。具体技术方案为：铅精矿、石灰石、石英砂等进行配料混合后，送入氧气底吹炉熔炼，产出粗铅、液态渣和含尘烟气。液态高铅渣直接进入卧式还原炉内，底部喷枪送入天然气和氧气，上部设加料口，加煤粒和石子，采用间断进放渣作业方式。天然气和煤粒部分氧化燃烧放热，维持还原反应所需温度，气体搅拌传质下，实现高铅渣的还原。工艺流程如图1。
图1 豫光炼铅法的工艺流程图 生产实践效果 8万t/a熔池熔炼直接炼铅环保治理工程主要包括以豫光炼铅法为主的粗铅熔炼系统、大极板电解精炼系统和余热蒸汽回收利用系统等。项目09年2月正式开工，09年8月进行设备安装，2010年元月开始空车调试，3月28日熔炼系统氧化炉点火烘炉。目前氧化炉、还原炉、烟化炉、硫酸及制氧系统均正常生产，经几个月的生产检验，各项环保指标优于国标，技经指标达设计水平。 豫光炼铅新技术的主要特点 （1）流程短：工艺省去了铸渣工序，淘汰了鼓风炉，减少了二次污染和烟尘率（国际同类技术的烟尘率一般在15%左右，而豫光炼铅法的烟尘率仅为7～8%）。 （2）自动化水平高：工艺可在氧化、还原等关键工序中设置3000多个数据控制点，实现全系统的DCS集中自动控制，用工大幅减少，系统生产更安全稳定性。 （3）低能耗：该工艺不仅利用了渣和铅的潜热，熔池熔炼时传热传质效率高，能耗大大降低。粗铅能耗比氧气底吹-鼓风炉炼铅低25%左右，比传统工艺低约50%。 （4）低排放：采用天然气、煤粒替代焦炭，达到清洁生产的目标，SO2排放浓度和远低于国家标准，仅为氧气底吹-鼓风炉炼铅中鼓风炉排放量的10%，同时CO2排放量仅为氧气底吹-鼓风炉炼铅工艺的22%。 （5）清洁化生产：密闭性好的熔炼设备缩短了工艺流程，减少了无组织排放量，实现了铅清洁化生产。终渣含铅指标比国际同类工艺低2%左右，资源利用率提高。
书山有路勤为径，学海无涯苦作舟 浮选流程 浮选流程，一般定义为矿石浮选时，矿浆流经各个作业的总称。不同类型的矿石应用不同的流程处理，因此，流程也反映了被处理矿石的工艺特性，故常称为浮选工艺流程。 浮选工艺流程的选择，主要取决于矿石的性质及对精矿质量的要求。矿石性质主要是：原矿品位和物质组成；矿石中有用矿物的嵌布特性及共生关系；矿石在磨矿过程中的泥化情况；矿物的物理化学特性等。此外，选厂的规模、技术经济条件，也是确定浮选流程的依据。不同规模和技术经济条件，往往决定了浮选流程的繁简程度。规模较小，技术经济条件较差的选厂，不宜采用比较复杂的流程；规模较大，技术经济条件较好的选厂，为了最大限度地获得较好的技术经济效果，可以采用较为复杂的浮选流程。应该指出，有时，多种有用矿物紧密共生。对于这种复杂矿石，单一浮选流程不能最大限度地综合回收各种有用成分时，往往还须采用浮选与其他选矿方法或冶金方法的联合流程。 选择浮选流程时，必须确定浮选的原则流程和浮选流程的内部结构。 选择浮选原则流程的任务，在于解决浮选流程的段数和有用矿物的浮选顺序问题。实践中，以磨矿段数与浮选作业连系来划分浮选的段数。一般可以分为一段浮选流程和阶段磨矿阶段选别流程。将矿石一次磨到选别所需要的粒度，然后经浮选得到最终精矿的浮选流程，称为一段浮选流程（图1 ）；其中磨矿可以是一段或连续几段。阶段磨矿、阶段浮选则是根据先粗后细的顺序，经磨矿逐段解离出不同嵌布粒度的有用矿物、并逐段浮选出已经解离出来的有用矿物的流程。阶段磨矿、阶段浮选流程、又可分为三种情况：1、尾矿再磨再选流程（图2 ）；2、粗精矿再磨再选流程（图3 ）；3、中矿再磨再选流程（图4 ）。
铜冶炼方法综述 摘要：目前世界上从硫化矿中提取铜, 85% ~90%是采用火法冶炼,因为该法与湿法冶炼相比,无论是原料的适应性,还是在生产规模、贵、稀金属富集回收方面都有明显的优势。因此为了降低能耗,减少火法炼铜的环境污染,闪速熔炼、熔池熔炼以及其它熔炼技术都在不断改进和发展。 关键词：铜冶炼火法炼铜熔池熔炼闪烁熔炼 1.前言 随着环境保护的日益严格,铜冶金工业面临着严峻挑战。当今世界铜冶金方法主要有火法和湿法两种,其中火法占主导地位。火法冶金种类较多,目前国际上存在的主要火法炼铜工艺有闪速炉、反射炉、鼓风炉、诺兰达炉、艾萨炉(奥斯麦特炉)、瓦纽可夫炉、三菱炉、特尼恩特炉、电炉、白银炉等十几种冶炼工艺。大部分工艺存在能力低、成本高、能耗大、污染严重等问题,严重制约着铜冶金工业的发展。 2.火法炼铜 火法炼铜主要包括[1]: (1)铜精矿的造锍熔炼;(2)铜锍吹炼成粗铜; (3)粗铜火法精炼; (4)阳极铜电解精炼。经冶炼产出最终产品-电解铜(阴极铜)。 2.1熔炼 2.1.1熔池熔炼 在熔池熔炼工艺中,精矿被抛到熔体的表面或者被喷入熔体内,通常向熔池中喷入氧气和氮气使熔池发生剧烈搅拌,精矿颗粒被液体包围迅速融化,因此,吹炼反应能够产生维持熔炼作业所需的大部分热量,使含有氧气的气泡和包裹硫化铜/铁的溶液发生质量传递。 澳斯麦特熔炼法/艾萨熔炼法是20世纪70年代由澳大利亚联邦科学工业研究组织矿业工业部J.M.Floyd博士领导的研究小组发明的。随后芒特#艾萨矿物控股有限公司(简称MIM)和澳大利亚国家科学院(简称CSIRO)在20世纪80年代联合开发了艾萨熔炼法,MIM于1987年在铜冶炼厂建起了一座示范工厂, 1996年MIM开发了Enterprise和ErnentHenry矿,铜精矿产量增加,于是决定扩建铜
电解铅的冶炼工艺流程 铅冶金是白银生产的最佳载体：一般铅对金银的捕集回收率都在95%以上，因此金银的回收是与铅的生产状况直接相关的。现在世界上约有80%的原生粗铅是采用传统的烧结一鼓风炉熔炼工艺方法生产的。传统法技术成熟，较完善可靠，其不足之处在于脱硫造块的烧结过程中，烧结烟气的SO2浓度较低，硫的回收利用尚有一定难度，鼓风炉熔炼需要较昂贵的冶金焦炭。为了解决上述问题，冶金工作者进行了炼铅新工艺的研究。八十年代以来，相继出现了QSL法、闪速熔炼法、TBRC转炉顶吹法、基夫赛特汉和艾萨熔炼法等新的炼铅方法。其中，QSL法是德国鲁奇公司七十年代开发的直接炼铅新工艺，加拿大、韩国和我国虽然先后购买了此专利建厂，但生产效果不甚理想；闪速熔炼法尚未实现工业化生产；TBRC法是瑞典波里顿公司所创，但此法作业为间断性的，且炉衬腐蚀严重；基夫赛特法由原苏联有色金属研究院研究成功，现已有多个厂家实现了工业化生产，是一种各项指标先进、技术成熟可靠的炼铅新工艺，但采用该法单位投资大，只有用于较大生产规模的工厂时，才能充分发挥其效益。 艾萨炼铅技术基于由上方插入的赛罗浸没喷枪将氧气喷射入熔体。产生涡动熔池，让强烈的氧化反应或者还原反应迅速发生。在第一段，熔炼炉产出的高铅渣经过流槽送还原炉，氧化脱硫所产的烟气经除尘后送制酸系统。在第二段还原炉中，所产粗铅和弃渣从排放口连续放出，并在传统的前床中分离，所产烟气进行除尘处理后经烟囱排放。 艾萨法熔炼流程。该工艺流程先进，对原料适应性广、生产规模可大可小，比较灵活、指标先进、SO2烟气浓度高，可解决生产过程中烟气污染问题；同时冶炼过程得到强化，金银捕集率高，余热利用好，能耗低。它不仅适应308厂铅银冶炼的改建要求，而且能够对我国的银铅冶金生产和技术进步起到推动作用，故推荐引进艾萨法作为本项目粗铅冶炼生产工艺的第一方案。 传统的鼓风烧结——鼓风炉法虽然在烟气制酸方面尚有一定困难，但近年来，我国株洲冶炼厂、沈阳冶炼厂、济源冶炼厂等大型铅厂的改扩建工程仍然采用此法，是因为它具有建设快、投产、达产快的优点。 粗铅精炼工艺有火法和电解法两种。一般来说，电解法对银、金、铋和锑的分离效果好，铅、银等金属的回收率高，劳动条件好，机械化自动化程度高。电解法的缺点是基建投资较火法高。采用火法需要处理大量中间产物，能耗较高，致使其生产成本较电解法高。鉴于本项目粗铅含银、铋等金属较多。 常规方法处理铅阳极泥是采用火法——电解法流程获得金、银，渣进行还原熔炼，精炼得精铋等，流程简单、技术成熟，工人易操作，但有价金属回收率不高，锑、铅呈氧化物形态挥发进入烟尘，不但不便于综合回收，而且造成第二次污染。
锑矿选矿工艺流程分析 流程介绍: 提取方法: 锑矿的提取方法除应根据矿石类型、矿物组成、矿物构造和嵌布特性等物理、化学性质作为基本条件来选择外，还应考虑有价组分含量和适应锑冶金技术的要求以及最终经济效益等因素。锑矿石的选矿方法，有手选、重选、重介质选、浮选等。 手选: 锑矿石手选工艺是利用锑矿石中含锑矿物与脉石在颜色、光泽、形状上的差异进行的。该方法虽然原始，且劳动强度较大，但用于锑矿石选矿仍具有特殊意义：因为锑矿物常呈粗大单体结晶或块状集合体晶体产出，手选常能得到品位较高的块锑精矿，适合于锑冶金厂竖式焙烧炉的技术要求；手选能降低选矿生产成本和能耗，因此它在我国广泛使用。据资料统计：我国现生产的18个主要锑选矿厂中，有手选作业的有15座，占83.3%，其中单一硫化锑矿选厂4座，硫化—氧化混合锑矿选厂4座，含锑复杂多金属矿选厂7座。手选选出的块状锑精矿，只需含锑7%以上就可进入竖式焙烧炉直接挥发焙烧，以制取三氧化二锑。手选出含锑高于45%的块状硫化锑精矿，通过熔析法可制取纯净的三硫化二锑(俗称生锑)，用于生产。手选除拣出高品位块状锑精矿外，也可以直接丢弃大量废石，以提高入选原矿品位。适合手选的矿石粒度，大都在28~150毫米间。大多数锑选厂采用宽级别手选，只有个别选厂如锡矿山北选厂采用分级成窄级别手选。由于原矿往往含泥，因此洗矿作业常是手选前不可缺少的预备作业。入选原矿经过洗矿然后手选，比不经洗矿直接手选效果要好。 重选： 锑矿石的重选工艺对于大多数锑矿石选厂均适用，因为锑矿物属于密度大、粒度粗的矿物，易于用重选方法与脉石分离。其中：辉锑矿密度为 4.62克/厘米3，而脉石密度介于2.6~2.65克/厘米3之间，其等沉(降)比为2.19 ~2.26，属易选矿石；黄锑华密度为5.2克/厘米3、红锑矿密度为7.5克/厘米3、锑华为5.57克/厘米3，它们与脉石的等沉(降)比分别为2.55~2.63，3.93~4.06和2.76~2.86，这三种锑矿石属于按密度分选的极易选矿石。只有水锑钙，石密度3.14克/厘米3，与脉石等沉(降)比值仅1.29，属于按密度分选较难选矿石，但它在锑矿石中并不算主要成分，不影响重选的使用。总之，不论单一硫化锑矿石或硫化( 氧化混合锑矿石，均具有较好的重选条件。且重选费用低廉，又能在较粗粒度范围内、分选出大量合格粗粒精矿，并丢弃大量脉石，因此，重选仍是当今锑选矿工作者乐于采用的选矿方法。有时，它即使不能直接选出合格锑精矿，然而作为锑浮选作业的预选作业，也常被人接受，特别是浮选在现阶段处理氧化锑矿石的困难很多的情况下，因而重选成了氧化锑矿石的主要选矿方法。 浮选: 浮选是锑矿物最主要的提取方法。硫化锑矿物属易浮矿物，大多采用浮选方法提高矿石晶位。其中：辉锑矿常先用铅盐作活化剂，也有用铜盐或铅盐铜盐兼用的，然后用捕收剂浮选。常用的捕收剂为丁黄药或页岩油与乙硫氮混合物，起泡剂为松醇油或2号油；氧化锑矿则属难浮矿石。
利用新技术改造传统的铅冶炼行业 摘要：氧化底吹炉熔炼--鼓风炉还原新技术的应用，解决了铅冶炼的环境污染问题。该工艺流程简单，投资省，自动化高，是我国炼铅行业技术改造的最佳工艺选择。 关键词：氧气底吹炉熔炼--鼓风炉还原铅冶炼环保 ⒈前言 目前，我国铅冶炼厂主要采用传统的烧结--鼓风炉炼铅方法，此方法在国内外的粗铅生产中，仍占有主要的地位。从上世纪70年代开始，我国就着手对烧结--鼓风炉铅厂进行技术改造，改造主要目的是解决烧结机烟气制酸和提高设备的装备水平：如烧结机采用了钢性滑道、柔性传动、返烟风机，鼓风炉实现了热风熔炼和连续放液工艺；近年来烧结机烟气又实现了非稳态制酸或托普索制酸工艺，取得了一定的效果，但是尚不能真正解决全系统的污染问题。随着国家日益重视环境保护，传统炼铅方法由于对环境污染比较严重而面临着生存的严峻挑战。 近30年来，世界上不少国家致力于炼铅新工艺的研究开发，并先后实现了工业化生产：如Kivcet法、PSL法、Kaido法以及氧气顶吹喷枪浸没熔炼法。其中有些方法已经过多年的生产工艺日趋成熟，有些方法还处于发展之中，这些方法的共同特点是：流程短，烟气SO2浓度高，与传统技术相比，易于实现SO2的回收利用和解决生产区的劳动卫生条件。以上工艺的应用解决了炼铅行业的污染问题，推动了铅冶炼的发展。由于知识产权保护，引进技术需要巨额的技术转
让费用，同时建设投资很高，铅行业不可能全部使用引进技术，这制约了中小铅企业的发展。所以必须研究开发具有自主知识产权的新技术。我国自80年代工开始进行铅冶炼新工艺的研究开发，至1998年半工业性实验完成，并通过了有色金属总公司组织的成果鉴定，专家一致认为该工艺技术先进、过程顺利、环保效果明显。 ⒉氧气底吹熔炼--鼓风炉还原炼铅法 2002年8月，河南豫光金铅股份有限公司铅冶炼烟气（尘）综合治理项目示范工程建成并一次投产成功，该项目采用了氧气底吹熔炼-鼓风炉还原炼铅新工艺。 氧气底吹熔炼--鼓风炉还原炼铅新工艺是我国自主开发的炼铅新技术，具有自主知识产权。其核心是将氧化和还原分别在不同的熔炼中反应。该工艺能很好地解决铅冶炼烟气SO2制酸和铅烟尘的污染问题，具有工艺流程简单、环境好，能实现清洁生产的特点。 ⒉1反应机理和工艺过程 铅精矿的氧化熔炼在密闭水平回转式熔烧炉中进行。铅精矿、铅烟灰、熔剂及少量的粉煤（精矿含硫比较低时）经计量、配料、制粒后，由炉子上方的加料口加入炉内，工业氧气从炉子的底部经氧枪喷入熔池。氧气进入溶池后，首先和铅液反应生产氧化铅（PbO），其中一部分氧化铅在激烈的搅拌状态下和熔池中的硫化铅（PbS）进行交互反应生成一次粗铅、氧化铅和二氧化硫，所产生的一次粗铅与铅氧化渣沉淀分离后，粗铅由虹吸道直接放出，铅氧化渣经铸渣机铸块后，送鼓风炉进行还原熔炼，产生二次粗铅。底吹炉熔炼产生的
铜冶炼工艺 粗铜的火法精炼 火法精炼原理：粗铜中多数杂质对O的亲和力大于Cu对O的亲和力，而且，杂质氧化物在Cu中的溶解度非常小，因此，杂质以氧化物炉渣的形式出去。同时氧化过程的进行使铜中产生过量的氧化铜，最终需要还原得到粗铜。即粗铜的火法精炼分为氧化过程和还原过程。 1.氧化过程（氧化除渣阶段） 空气进入铜熔体，首先与铜反应生成Cu2O，再与其它金属杂质 作用使杂质氧化，化学反应如下： 4Cu+O2→2Cu2O Cu2O+Me→MeO+Cu 反应式中的Me代表金属杂质。 2.还原过程（还原得到阳极铜） 氧化除渣后铜液中的Cu2O，用还原剂进行还原： Cu2O+H2→2Cu+H2O Cu2O+CO→2Cu+CO2 Cu2O+C→2Cu+CO 还原剂有：重油、天然气、液化石油气、木炭等。得到的阳极铜送电解车间进行电解精炼。
铜的电解精炼 铜的电解精炼，是将火法精炼的铜浇铸成阳极板，用纯铜薄片作为阳极片，相间地装入电解槽中，用硫酸铜和硫酸的水溶液作电解液，在直流电的作用下，阳极上的铜和电位较负的金属溶解进入溶液，而贵金属和某些金属（硒、碲）不溶，成为阳极泥沉淀于电解槽底，溶液中的铜在阳极上优先析出，而其他电位较负的金属不能在阳极上析出。这样，阳极上析出的金属铜纯度很高，成为阴极铜或电解铜。 电解精炼过程： 阳极：火法精炼铜； 阴极：电解铜（阴极铜）； 电解液：硫酸铜和硫酸的水溶液。 引入直流电，阳极铜溶解，在阴极析出纯铜，杂质进入阳极泥或电解液，从而实现铜和杂质的分离。 1.阳极反应 电解液中含有H+、Cu2+、SO42-和水分子，当通入直流电时，在阳极上可能的氧化反应为： Cu-2e→Cu2+ Me-2e→Me2+ SO42--2e→SO3+1/2O2 H2O-2e→2H++1/2O2 Me指Fe、Pb、Ni、As、Sb等，电极电位比铜负，与铜一起溶解进入电解液；SO42-和H2O电极电位比铜正得多，在阳极上不可能进行
熔炼工艺流程及简介 1 熔炼炉生产概况 熔炼炉是制铁工艺流程的主体，它是由耐火砖砌筑的竖立圆筒炉体，外壳钢枝制作，外壳与耐火砖之间有冷却设备，我公司450m3熔炼炉冷却壁共有348块，共分12层冷却壁；一层冷却板；1-3层为光板冷却壁、材质耐热铸铁冷却壁；4-12层为镶砖冷却壁材质是铁素体球墨铸铁冷却壁；6-7层冷却壁之间有一层冷却板，炉喉有18块水冷炉喉钢砖，炉缸有一个铁口、2个渣口、14个风口；从其上部装入矿石，熔剂和燃料向下运动，下部鼓入被加热的空气。熔炼炉生产的主要产品是生铁，副产品有炉渣和煤气，炉渣可用来制作水泥，保温材料、建筑材料和肥料，煤气可以做为燃料供给各用户。 1.1熔炼炉生产的主要工艺过程： 1.1.1供料 熔炼炉冶炼用的主要原燃料：块矿、烧结矿、石灰石、焦炭，有K1、J1皮带机把原燃料送到1#转运站，经K2、J2皮带机、分料车运到指定的矿槽。 1.1.2上料 由料仓输出的原料，燃料和熔剂，经仓下给料机、振动筛、经筛分、称量后，用料车按一定比例一批一批有序地送到熔炼炉炉顶，并卸入炉顶受料斗。 1.1.3装料 炉顶装料设备的任务就是把提升到炉顶的炉料，按一定的工作制度装入熔炼炉炉喉。 1.1.4冶炼 熔炼炉冶炼主要是还原过程，把铁氧化物还原成含有碳、硅、锰、硫、磷、镍、铬等杂质的铁合金。由鼓风机连续不断地把冷风送到热风炉加热到1100~1250℃，再通过炉缸周围的风口进入熔炼炉，由炉顶加入的焦炭和风口鼓入的热空气燃烧燃料，产生大量的煤气和热量，使矿石源源不断地熔化还原，产生的铁水和熔渣贮存在熔炼炉炉缸内，定期地由铁口和渣口排出。 1.1.5产品处理 在渣铁处理中，出铁前先从渣口放出溶渣，流入冲渣沟进行粒化后，以脱水器脱水，有皮带运到渣仓。设有一个应急用干渣坑，出铁时，用液压开口机打开铁口，使铁水流入铁水罐车运到铸铁机铸成铁块，出完铁后用液压泥炮把铁口堵上。 经熔炼炉顶部导出的煤气通过重力除尘器、布袋除尘过滤后，经调压阀组调压后输往各煤气用户使用，从重力除尘器、布袋除尘器排出的炉尘，经过处理回收运往焙烧厂作为烧结原料。
铜冶炼的主要安全技术(新编 版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0038
铜冶炼的主要安全技术(新编版) 铜冶炼以火法炼铜为主，火法炼铜大致可分为三步，即选硫熔炼——吹炼——火法精炼和电解精炼。铜冶炼安全生产的主要特点是： ①工艺流程较长，设备多； ②过程腐蚀性强，设备寿命短； ③“三废”排放数量大，污染治理任务重。铜冶炼是一个以氧化、还原为主的化学反应过程，设备直接或间接受到高温或酸碱浸蚀影响，为延长设备寿命，应采取如下措施： ①选用优质、耐高温、耐腐蚀的设备； ②贯彻大、中、小修和日常巡回检查制度； ③采取防腐措施； ④提高操作工人素质，做好设备的维护保养等工作。铜冶炼原
料主要是硫化铜精炉，硫在生产过程中形成二氧化硫进人烟气，回收烟气中的二氧化硫制取硫酸是污染治理的重要任务之一。对废渣的综合利用有多种渠道，可用于生产铸石、水泥、渣硅等建筑材料，也可用作矿坑填充料。废水除含有重金属离子外，还含有砷、氟等有害杂质，常用中和沉淀法或硫化沉淀法将其中的重金属离子转化为难溶的重金属化合物，废水经过净化后，回收重复利用，同时将沉淀物或浓缩液返回生产系统或单独处理，回收其中的有价金属。对含尘烟气，要完善收尘设施，严格管理，提高收尘效率；对泄漏的含铜溶液和含铜废水，集中回收处理。 XXX图文设计 本文档文字均可以自由修改
书山有路勤为径，学海无涯苦作舟 电解铅工艺介绍 电解铅的冶炼工艺流程 铅冶金是白银生产的最佳载体：一般铅对金银的捕集回收率都在95%以上，因此金银的回收是与铅的生产状况直接相关的。现在世界上约有80%的原生粗铅是采用传统的烧结一鼓风炉熔炼工艺方法生产的。传统法技术成熟，较完善可靠，其不足之处在于脱硫造块的烧结过程中，烧结烟气的SO2 浓度较低，硫的回收利用尚有一定难度，鼓风炉熔炼需要较昂贵的冶金焦炭。为了解决上述问题，冶金工作者进行了炼铅新工艺的研究。八十年代以来，相继出现了QSL 法、闪速熔炼法、TBRC 转炉顶吹法、基夫赛特汉和艾萨熔炼法等新的炼铅方法。其中，QSL 法是德国鲁奇公司七十年代开发的直接炼铅新工艺，加拿大、韩国和我国虽然先后购买了此专利建厂，但生产效果不甚理想；闪速熔炼法尚未实现工业化生产；TBRC 法是瑞典波里顿公司所创，但此法作业为间断性的，且炉衬腐蚀严重；基夫赛特法由原苏联有色金属研究院研究成功，现已有多个厂家实现了工业化生产，是一种各项指标先进、技术成熟可靠的炼铅新工艺，但采用该法单位投资大，只有用于较大生产规模的工厂时，才能充分发挥其效益。 艾萨炼铅技术基于由上方插入的赛罗浸没喷枪将氧气喷射入熔体。产生涡动熔池，让强烈的氧化反应或者还原反应迅速发生。在第一段，熔炼炉产出的高铅渣经过流槽送还原炉，氧化脱硫所产的烟气经除尘后送制酸系统。在第二段还原炉中，所产粗铅和弃渣从排放口连续放出，并在传统的前床中分离，所产烟气进行除尘处理后经烟囱排放。 艾萨法熔炼流程。该工艺流程先进，对原料适应性广、生产规模可大可小，比较灵活、指标先进、SO2 烟气浓度高，可解决生产过程中烟气污染问题；同
铅锌矿的浮选方法及浮选工艺流程
铅锌是人类从铅锌矿石中提炼出来的较早的金属之一。铅锌广泛用于电气工业、机械工业、军事工业、冶金工业、化学工业、轻工业和医药业等领域。此外，铅金属在核工业、石油工业等部门也有较多的用途。在铅锌矿中铅工业矿物有11种，锌工业矿物有6种，以方铅矿、闪锌矿最为重要。方铅矿的化学式为PbS，晶体结构为等轴晶系，硫离子成立方最紧密堆积，铅离子充填在所有的八面体空隙中。新鲜的方铅矿表面具有疏水性,未氧化的方铅矿很易浮选，表面氧化后可浮性降低。黄药或黑药是方铅矿的典型的捕收剂，黄药在方铅矿表面发生化学吸附，白药和乙硫氮也是常用捕收剂，其中丁铵黑药对方铅矿有选择性捕收作用。重铬酸盐是方铅矿的有效抑制剂，但对被Cu2+活化的方铅矿，其抑制效果下降。被重铬酸盐抑制过的方铅矿，很难活化，要用盐酸或在酸性介质中，用氯化钠处理后才能活化。氰化物不能抑制它的浮选,硫化钠对方铅矿的可浮性很敏感，过量硫离子的存在可抑制方铅矿的浮选；二氧化硫、亚硫酸及其盐类、石灰、硫酸锌或与其它药剂配合可以抑制方铅矿的浮选。闪锌矿的化学式为ZnS，晶体结构为等轴晶系, Zn离子分布于晶胞之角顶及所有面的中心。S位于晶胞所分成的八个小立方体中的四个小立方体的中心。高锰酸钾浓度为４～６×10-5摩尔/升时对活化的闪锌矿有较强的抑制作用，浓度偏高时却使其良好浮游。其作用机理为：高锰酸钾浓度低时与闪锌矿表面活化膜及表面晶格离子反应生成的金属羟基化合物起抑制作用并使黄药脱附，浓度高时则在矿物表面发生氧化还原反应生成大量元素硫。氰化物可以强烈的抑制闪锌矿,此外硫酸锌、硫代硫酸盐等都可以抑制闪锌矿的浮选。黄铁矿是地壳中分布最广的硫化物，形成于各种不同的地质条件下，与其他矿物共生。黄铁矿能在多种稳定场中存在是因为Fe2+的电子构型，使它进入硫离子组成的八面体场中获得了较大的晶体场稳定能及附加吸附
