单片机电子时钟(LCD显示)

51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。

常见的电子钟程序由显示部分，计算部分，时钟调整部分构成。

时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。

10秒位到5后，即59秒，分钟加1，10秒位回0。

依次类推，时钟最大的显示值为23小时59分59秒。

这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。

开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。

6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序 ;; (仅供参考) ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 主程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H（标志用）MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值（50M S×20）START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值（低8位修正值）MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值（高8位修正值）SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值MOV R0,#71H ;指向秒计时单元（71H-72H）ACALL ADD1 ;调用加1程序（加1秒操作）MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0MOV R0,#77H ;指向分计时单元（76H-77H）ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单（78H-79H）ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字（出栈）POP ACC ;恢复累加器RETI ;中断返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序，用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断（50MS中断6次）MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时，转小时熄灭控制MOV 72H,7AH ;01H位为0时，"熄灭符"数据放入分MOV 73H,7AH ;显示单元（72H-73H），将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时，"熄灭符"数据放入小时MOV 73H,77H ;显示单元（74H-75H），小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;............. ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 时钟调整程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒，关闭显示（省电）MOV R2,#06H ;进入调时状态，赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0（键未释放），等待SETB 00H ;键释放，分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下，延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电（LED不显示）状态。

基于单片机电子时钟的设计与实现一、设计目标设计一个基于单片机的电子时钟，能够准确显示时间并能够进行设置和调整。

二、硬件设计1.时钟部分：采用晶振芯片提供准确的时钟信号2.数码管显示部分：使用共阴数码管进行数字显示3.按键部分：设计几个按键用于设置和调整时间4.电源部分：采用直流电源供电三、软件设计1.功能设计a.时间设置功能：通过按键可以设置当前的时间，包括小时、分钟和秒钟。

b.时间调整功能：通过按键可以调整当前的时间，包括小时、分钟和秒钟。

c.时间显示功能：通过数码管可以实时显示当前的时间。

2.代码实现以C语言为例，以下是一个基于单片机的电子时钟的代码实现示例：```c#include <reg51.h>sbit DS18B20=P1^3; // 定义18B20数据线接口sbit beep=P2^3; // 定义蜂鸣器接口unsigned char hour,min,sec; // 定义小时、分钟、秒钟变量//函数声明void Delay_1ms(unsigned int count);bit Ds18b20Init(;unsigned char Ds18b20ReadByte(;void ReadTime(;void WriteTime(;void DisplayTime(;//主函数void mainP2=0x00;WriteTime(; // 写入时间while(1)ReadTime(; // 读取时间DisplayTime(; // 显示时间Delay_1ms(1000); // 延时1秒}//毫秒延时函数void Delay_1ms(unsigned int count) unsigned int i, j;for(i=0; i<count; i++)for(j=0; j<1275; j++);//18B20初始化函数bit Ds18b20Initbit presence;DS18B20=0;Delay_1ms(100); // 延时450us~1000us DS18B20=1;Delay_1ms(10); // 延时15us~60us presence=DS18B20;Delay_1ms(30); // 延时60us~240us return presence;//18B20读取字节函数unsigned char Ds18b20ReadByte unsigned char i, dat;for(i=0; i<8; i++)DS18B20=0;//主机发起读时序_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usDS18B20=1;//主机释放总线_nop_(; // 延时1us_nop_(; // 延时1us_nop_(; // 延时1usdat，=(DS18B20<<i); // 读取数据位，存放在dat变量中Delay_1ms(3); // 读时序完成后等待48us再接收下一位}return dat;//读取时间函数void ReadTimeunsigned char temp;temp=0x00;while(temp!=0xaa)Ds18b20Init(; // 初始化温度传感器Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0xbe;Delay_1ms(1);temp=Ds18b20ReadByte(; // 读取时间数组的标志位}for(temp=0; temp<7; temp++)//写入时间函数void WriteTimeunsigned char i,j;while(1)Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x4e;Delay_1ms(1);for(i=0; i<7; i++)DS18B20=0x55;Delay_1ms(1);DS18B20=0xaa;Delay_1ms(1);Ds18b20Init(;Delay_1ms(1);DS18B20=0xcc;Delay_1ms(1);DS18B20=0x48;Delay_1ms(1);j=Ds18b20ReadByte(; // 判断是否写入成功if(j==0x0a)break;}//显示时间函数void DisplayTimeP1=seg[hour/10]; // 显示十位小时P2=(P2&0xf0)，0x08; // 点亮第一个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[hour%10]; // 显示个位小时P2=(P2&0xf0)，0x04; // 点亮第二个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min/10]; // 显示十位分钟P2=(P2&0xf0)，0x02; // 点亮第三个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=seg[min%10]; // 显示个位分钟P2=(P2&0xf0)，0x01; // 点亮第四个数码管Delay_1ms(5); // 延时一段时间P2=0x0f;//熄灭数码管P1=0x00;//空显示P2=0x00;//熄灭数码管```四、总结通过以上的硬件设计和软件实现，可以实现一个基于单片机的电子时钟。

一、设计内容该课程设计是利用MCS-51单片机内部的定时／计数器、中断系统、以及行列键盘和LED显示器等部件，设计一个单片机电子时钟。

设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。

二、电子时钟设计思想：用定时／计数器T0，工作于定时，采用方式1，对12MHZ的系统时钟进行定时计数，初值设为XXYY〔自己计算〕。

形成定时时间为50ms。

用片内RAM的7BH单元对50ms 计数，计20次产生秒计数器78H单元加1，秒计数器加到60那么分计数器79H单元加1，分计数器加到60那么时计数器7AH单元加1，时计数器加到24那么时计数器清0。

然后把秒、分、时计数器分成十位和个位放到8个数码管的显示缓冲区，通过数码管显示出来。

显示格式为小时十位、小时个位---分十位、分个位---秒十位、秒个位。

在处理过程中加上了按键判断程序，能对按键处理。

三、MCS-51单片机系统简介单片机应用系统由硬件系统和软件系统两局部组成。

硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。

软件系统包括监控程序和各种应用程序。

在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。

与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和I\O接口，使单片机应用系统能够运行。

在一个单片机应用系统中，往往都会输入信息和显示信息，这就涉及键盘和显示器。

在单片机应用系统中，一般都根据系统的要求配置相应的键盘和显示器。

配置键盘和显示器一般都没有统一的规定，有的系统功能复杂，需输入的信息和显示的信息量大，配置的键盘和显示器功能相对强大，而有些系统输入/输出的信息少，这时可能用几个按键和几个LED 指示灯就可以进行处理了。

在单片机应用系统在中配置的键盘可以是独立键盘，也可能是矩阵键盘。

显示器可以是LED指示灯，也可以是LED数码管，也可以是LCD显示器，还可以使用CRT显示器。

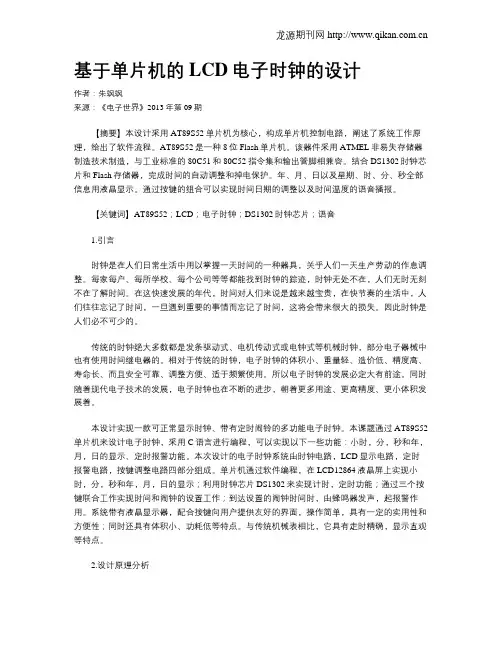

基于单片机的LCD电子时钟的设计作者：朱飒飒来源：《电子世界》2013年第09期【摘要】本设计采用AT89S52单片机为核心，构成单片机控制电路，阐述了系统工作原理，给出了软件流程。

AT89S52是一种8位Flash单片机。

该器件采用ATMEL非易失存储器制造技术制造，与工业标准的80C51和80C52指令集和输出管脚相兼容。

结合DS1302时钟芯片和Flash存储器，完成时间的自动调整和掉电保护。

年、月、日以及星期、时、分、秒全部信息用液晶显示。

通过按键的组合可以实现时间日期的调整以及时间温度的语音播报。

【关键词】AT89S52；LCD；电子时钟；DS1302时钟芯片；语音1.引言时钟是在人们日常生活中用以掌握一天时间的一种器具，关乎人们一天生产劳动的作息调整。

每家每户、每所学校、每个公司等等都能找到时钟的踪迹，时钟无处不在，人们无时无刻不在了解时间。

在这快速发展的年代，时间对人们来说是越来越宝贵，在快节奏的生活中，人们往往忘记了时间，一旦遇到重要的事情而忘记了时间，这将会带来很大的损失。

因此时钟是人们必不可少的。

传统的时钟绝大多数都是发条驱动式、电机传动式或电钟式等机械时钟，部分电子器械中也有使用时间继电器的。

相对于传统的时钟，电子时钟的体积小、重量轻、造价低、精度高、寿命长、而且安全可靠、调整方便、适于频繁使用。

所以电子时钟的发展必定大有前途。

同时随着现代电子技术的发展，电子时钟也在不断的进步，朝着更多用途、更高精度、更小体积发展着。

本设计实现一款可正常显示时钟、带有定时闹铃的多功能电子时钟。

本课题通过AT89S52单片机来设计电子时钟，采用C语言进行编程，可以实现以下一些功能：小时，分，秒和年，月，日的显示、定时报警功能。

本次设计的电子时钟系统由时钟电路，LCD显示电路，定时报警电路，按键调整电路四部分组成。

单片机通过软件编程，在LCD12864液晶屏上实现小时，分，秒和年，月，日的显示；利用时钟芯片DS1302来实现计时，定时功能；通过三个按键联合工作实现时间和闹钟的设置工作；到达设置的闹钟时间时，由蜂鸣器发声，起报警作用。

编号单片机课程设计（2013 级）题目：基于52单片机电子时钟的设计学院：物理与机电工程学院专业：电子信息科学与技术作者姓名：陈✘✘党✘✘杜✘✘指导教师：张✘✘职称：教授完成日期：2016 年7 月 2 日二〇一六年七月基于52单片机电子时钟的设计摘要本次设计的多功能时钟系统采用STC89C52单片机为核心器件，利用其定时器/计数器定时和记数的原理，结合液晶显示电路、时钟芯片DS1302电路、电源电路以及按键电路来设计计时器。

将软硬件有机地结合起来，使得系统能够实现液晶显示，显示有年、月、日、时、分、秒以及星期，还可以设置闹钟和整点报时。

其中软件系统采用单片机汇编语言编写程序，包括显示程序、闹钟程序、中断、延时程序，按键消抖程序等，并在keil中调试运行，硬件系统利用PROTEUS 强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。

关键词：STC89C52芯片；时钟芯片DS1302；单片机汇编语言；液晶显示电路1 设计任务及要求分析1.1 设计任务：基于单片机的电子时钟设计1.2 要求：1.2.1 用LCD液晶作为显示设备1.2.2 可以分别设定小时、分钟和秒，复位后时间为 00 00 001.2.3 能实现日期的设置年、月、日1.3 扩展要求：如闹钟功能、显示星期、整点音乐报时等2 系统方案2.1 系统整体方案的论证电路原理设计是基于小系统板包括电源电路、复位电路、按键电路、DS1302时钟电路、液晶显示驱动电路、输出控制电路。

电源部分是用电池来提供的3v-5v，晶体振荡器采用的是12MHz的石英晶体振荡器。

整个系统用单片机为中央控制器，由单片机执行采集时钟芯片的时间信号并通过显示模块来输出信号及相关的控制功能。

时钟芯片产生时钟信号，利用单片机的I/O口传给单片机；并通过I/O口实现LCD的显示。

系统设有4个独立式按键可以对时间年、月、日和星期进行调整，还可以设置闹钟。

具体如图2.1所示：图2.1 系统整体框图3硬件设计与实现3.1单片机最小系统STC89C52是一款非常适合单片机初学者学习的单片机，它完全兼容传统的8051，8031的指令系统，他的运行速度要比8051快最高支持达33MHz的晶体震荡器，在此系统中使用12MHz的晶振。

基于c8051f020单片机最小系统的实时时钟显示程序2009-08-25 08:35// 关键字：c8051f020 FYD12864-0402B LCD显示按键电子时钟//#include <c8051f020.h>#include<lcd.h>#include <intrins.h>#define uchar unsigned charvoid lcd_ini();void DISPInitial();void ascii_change(void);void delay();void wri_add(uchar com);void wri_dat(uchar com1);void shan(void);void disp();void tkey(void);void PORT_Init (void);sbit cs=P1^7;sbit sid=P1^6;sbit sclk=P1^5;bit flag=1;uchar dat,count,f=1;//f测试哪个单元为当前闪烁状态uchar data clock[3]={24,00,00};uchar code clockname[10]={"北京时间:"};uchar data num[6];/*******主程序*************/void main(){lcd_ini();count=10;//机器周期为1us,每次定时50ms,此变量用来控制循环次数,在下面赋值为20,共定时1秒TMOD=0x01;TL0=0XB0;TH0=0X3C;EA=1;ET0=1;IT0=1;EX0=1;TR0=1;while(1){back:ascii_change();disp();delay();if(flag==1)goto back;tkey();shan();delay();}}/****lcd初始化*******//*void lcd_ini(){wri_add(0x30);delay();wri_add(0x0c);delay();wri_add(0x01);delay();wri_add(0x06);delay();}*/void PORT_Init (void){XBR0 = 0x00; //不让他连上IO口XBR1 = 0x14; //允许外部中断连在端口上XBR2 = 0x40; // Enable crossbar and weak pull-upsP0MDOUT |= 0x00; // enable TX0 as a push-pull output// P1MDOUT |= 0x07; // enable P1.6 (LED) as push-pull output P2MDOUT=0xfe; //为了驱动步进电机的控制线//P3MDOUT = 0xFF;P74OUT=0x00; //配置成漏极方式可以让LCD显示成功，我试了配置成推挽方式不能正常显示}/********定时程序*************/void timer1() interrupt 1 using 2{TL0=0XB0;TH0=0X3C;count--;if(count==0){count=10;clock[2]++;//秒//}elsegoto out;if(clock[2]==60){clock[2]=0;clock[1]++;//分//}if(clock[1]==60){clock[1]=0;clock[0]++;}if(clock[0]==24)//时//clock[0]=0;out:_nop_();}/*******十位个位转换成ASCII码************/ void ascii_change(void){num[5]=clock[2]-(clock[2]/10)*10+0x30; num[4]=clock[2]/10+0x30;num[3]=clock[1]-(clock[1]/10)*10+0x30; num[2]=clock[1]/10+0x30;num[1]=clock[0]-(clock[0]/10)*10+0x30; num[0]=clock[0]/10+0x30;}/********廷时程序*************/void delay(){uchar i,j;for (i=250;i>0;i--)for (j=250;j>0;j--);}/*****Write address*********/void wri_add(uchar com){uchar i,j,k;cs=0;cs=1;dat=0xf8;for(i=1;i<=8;i++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com;dat=dat&0xf0;for(j=1;j<=8;j++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com;dat=_cror_(dat,4);// 此为高低四位交换dat=dat&0xf0;for(k=1;k<=8;k++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}}/*********Write data*************/ void wri_dat(uchar com1){uchar i,j,k;cs=0;cs=1;dat=0xfa;for(i=1;i<=8;i++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com1;dat=dat&0xf0;for(j=1;j<=8;j++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com1;dat=_cror_(dat,4);// 此为高低四位交换dat=dat&0xf0;for(k=1;k<=8;k++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}}/******display program***********/ //显示时间void disp(){uchar i,k=0;wri_add(0x80);for (i=1;i<=9;i++)wri_dat(clockname[i-1]);wri_add(0x90);for (i=1;i<=6;i++){k++;if(k==3||k==5)wri_dat(clockname[8]);//时间之间的冒号。

学士学位毕业论文(设计)题目：基于单片机的12864时钟显示摘要电子时钟是一种非常广泛日常计时工具，给人们的带来了很大的方便，在社会上越来越流行。

它可以对年、月、日、星期、时、分、秒进行计时，采用直观的数字显示，可以同时显示年月日时分秒等信息，还有时间校准等功能。

该电子时钟主要采用STC89C52单片机作为主控核心，用DS1302时钟芯片作为时钟、液晶12864显示屏显示。

STC89C52单片机是由深圳宏晶科技公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的12864液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒等信息。

此外，该电子时钟还具有时间校准等功能。

关键词：STC89C51单片机，DS1302时钟芯片，液晶12864AbstractElectronic clock is a very extensive daily timing tool, to the people has brought great convenience, more and more popular in the community. It can be the year, month, date, day, hour, minute, second for a time, using intuitive digital display, can display information such as year, month, day, hour, and time alignment functions. The electronic clock is used mainly as a master STC89C52 microcontroller core, with theDS1302 clock chip as a clock, LCD display12864. STC89C52 SCM is a Shenzhen Hong Crystal Technology has introduced, power consumption, voltage can be selected 4 ~ 6V voltage power supply; DS1302 clock chip is American DALLAS company launched with a fine current charging low-power real-time clock chip, it can year, month, date, day, hour, minute, second for a time, also has a leap year compensation and other functions, DS1302 and long life, small error; 12864 LCD digital display isused to display that can display year, month, date, day, hour, minute, second and so on. In addition, the electronic clock also has a time calibration function.Key Words:STC89C51 microcontroller, DS1302 clock chip, LCD 12864目录1绪论 (3)1.1时钟发展史 (3)1.2 目前的研究现状 (4)1.3研究目的及意义 (4)2 总体方案设计 (5)2.1 方案的选择 (5)2．1.1设计要求 (5)2．1.2方案的选择 (5)2.2总体方案组成框图 (6)3系统硬件设计 (6)3. 1主芯片模块 (6)3.1.1 中断系统 (8)3.1.2常用寄存器 (8)3.2晶振和复位电路 (10)3.2.1晶振电路 (10)3.2.2复位电路 (11)3.3 DS1302时钟芯片电路 (11)3.3.1 DS1302引脚图 (11)3.3.2 DS1302寄存器 (12)3.3.3 DS1302外围电路 (13)3.4 LCD12864显示模块 (13)3.4.1 LCD12864引脚功能 (13)3.4.2 LCD12864指令说明 (14)3.4.3 LCD12864电路接线 (15)3.5 红外遥控模块 (16)4 系统软件设计 (17)4．1 主程序设计 (17)4.2 LCD12864驱动程序 (19)4.3 DS1302驱动程序 (21)4.4 红外遥控程序 (24)5 调试结果 (25)5.1 正常显示日期时间画面 (26)5.2 进入调整时间日期画面 (26)5.3图片显示画面 (26)6总结 (27)致谢 (28)参考文献 (29)附录一 (31)附录二 (32)1绪论1.1时钟发展史很早以前,人类主要是利用天文现象和流动物质的连续运动来计时。

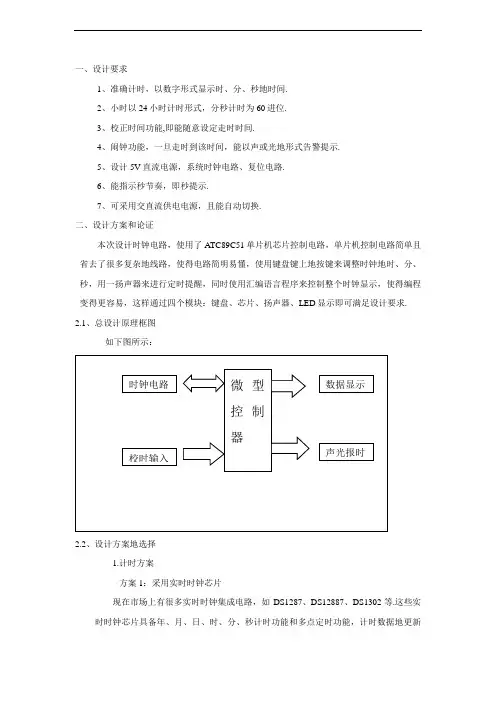

一、设计要求1、准确计时，以数字形式显示时、分、秒地时间.2、小时以24小时计时形式，分秒计时为60进位.3、校正时间功能,即能随意设定走时时间.4、闹钟功能，一旦走时到该时间，能以声或光地形式告警提示.5、设计5V直流电源，系统时钟电路、复位电路.6、能指示秒节奏，即秒提示.7、可采用交直流供电电源，且能自动切换.二、设计方案和论证本次设计时钟电路，使用了ATC89C51单片机芯片控制电路，单片机控制电路简单且省去了很多复杂地线路，使得电路简明易懂，使用键盘键上地按键来调整时钟地时、分、秒，用一扬声器来进行定时提醒，同时使用汇编语言程序来控制整个时钟显示，使得编程变得更容易，这样通过四个模块：键盘、芯片、扬声器、LED显示即可满足设计要求. 2.1、总设计原理框图如下图所示：2.2、设计方案地选择1.计时方案方案1：采用实时时钟芯片现在市场上有很多实时时钟集成电路，如DS1287、DS12887、DS1302等.这些实时时钟芯片具备年、月、日、时、分、秒计时功能和多点定时功能，计时数据地更新每秒自动进行一次，不需要程序干预.因此，在工业实时测控系统中多采用这一类专用芯片来实现实时时钟功能.方案2：使用单片机内部地可编程定时器.利用单片机内部地定时计数器进行中端定时，配合软件延时实现时、分、秒地计时.该方案节省硬件成本，但程序设计较为复杂.2.显示方案对于实时时钟而言，显示显然是另一个重要地环节.通常LED显示有两种方式：动态显示和静态显示.静态显示地优点是程序简单、显示亮度有保证、单片机CPU地开销小，节约CPU地工作时间.但占有I/O口线多，每一个LED都要占有一个I/O口，硬件开销大，电路复杂.需要几个LED就必须占有几个并行口，比较适用于LED数量较少地场合.当然当LED数量较多地时候，可以使用单片机地串行口通过移位寄存器地方式加以解决，但程序编写比较麻烦.LED动态显示硬件连接简单，但动态扫描地显示方式需要占有CPU较多地时间，在单片机没有太多实时测控任务地情况下可以采用.本系统需要采用6位LED数码管来分别显示时、分、秒，因数码管个数较多，故本系统选择动态显示方式.2.3硬件部分1、STC89C51单片机介绍STC89C51单片机是由深圳宏晶公司代理销售地一款MCU，是由美国设计生产地一种低电压、高性能CMOS 8位单片机，片内含8kbytes地可反复写地FlashROM和128bytes地RAM，2个16位定时计数器[5].STC89C51单片机内部主要包括累加器ACC(有时也简称为A)、程序状态字PSW、地址指示器DPTR、只读存储器ROM、随机存取存储器RAM、寄存器、并行I/O接口P0~P3、定时器/计数器、串行I/O接口以及定时控制逻辑电路等.这些部件通过内部总线联接起来，构成一个完整地微型计算机.其管脚图如图所示.STC89C51单片机管脚结构图VCC：电源.GND：接地.P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流.当P1口地管脚第一次写1时，被定义为高阻输入.P0能够用于外部程序数据存储器，它可以被定义为数据/地址地第八位.在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高.P1口：P1口是一个内部提供上拉电阻地8位双向I/O口，P1口缓冲器能接收输出4TTL门电流.P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉地缘故.在FLASH编程和校验时，P1口作为第八位地址接收.P2口：P2口为一个内部上拉电阻地8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入.并因此作为输入时，P2口地管脚被外部拉低，将输出电流.这是由于内部上拉地缘故.P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址地高八位.在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器地内容.P2口在FLASH编程和校验时接收高八位地址信号和控制信号.P3口：P3口管脚是8个带内部上拉电阻地双向I/O口，可接收输出4个TTL门电流.当P3口写入“1”后，它们被内部上拉为高电平，并用作输入.作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉地缘故.P3口也可作为AT89C51地一些特殊功能口，如下表所示：口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号.RST：复位输入.当振荡器复位器件时，要保持RST脚两个机器周期地高电平时间.ALE/PROG：当访问外部存储器时，地址锁存允许地输出电平用于锁存地址地地位字节.在FLASH编程期间，此引脚用于输入编程脉冲.在平时，ALE 端以不变地频率周期输出正脉冲信号，此频率为振荡器频率地1/6.因此它可用作对外部输出地脉冲或用于定时目地.然而要注意地是：每当用作外部数据存储器时，将跳过一个ALE脉冲.如想禁止ALE地输出可在SFR8EH地址上置0.此时，ALE只有在执行MOVX，MOVC指令是ALE才起作用.另外，该引脚被略微拉高.如果微处理器在外部执行状态ALE禁止，置位无效.PSEN：外部程序存储器地选通信号.在由外部程序存储器取指期间，每个机器周期两次/PSEN有效.但在访问外部数据存储器时，这两次有效地/PSEN信号将不出现.EA/VPP：当/EA保持低电平时，则在此期间外部程序存储（0000H-FFFFH），不管是否有内部程序存储器.注意加密方式1时， /EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器.在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）.2、上电按钮复位电路本设计采用上电按钮复位电路：首先经过上电复位，当按下按键时，RST直接与VCC相连，为高电平形成复位，同时电解电容被电路放电；按键松开时，VCC对电容充电，充电电流在电阻上，RST依然为高电平，仍然是复位，充电完成后，电容相当于开路，RST为低电平，单片机芯片正常工作.其中电阻R2决定了电容充电地时间，R2越大则充电时间长，复位信号从VCC回落到0V地时间也长.3、晶振电路本设计晶振电路采用12M地晶振.晶振地作用是给单片机正常工作提供稳定地时钟信号.单片机地晶振并不是只能用12M，只要不超过20M就行，在准许地范围内，晶振越大，单片机运行越快，还有用12M地就是好算时间，因为一个机器周期为1/12时钟周期，所以这样用12M地话，一个时钟周期为12us，那么定时器计一次数就是1us了，电容范围在20-40pF之间，这里连接地是30pF地电容.机器周期=10*晶振周期=12*系统时钟周期4.下载端口设计用到地STC89C52单片机芯片地ISP下载线是通过单片机地TXD，RXD引脚把程序烧进去地.管脚TXD和RXD用于异步串行通信.其实STC89C52单片机地ISP下载线就是一个max232芯片连接STC和计算机地串行通信口.计算机把程序从九针串口送到max232芯片，电平转换后送进单片机地串行口，也就是TXD和RXD.然后单片机地串行模块把数据送到程序区.5、显示电路就时钟而言，通常可采用液晶显示或数码管显示.由于一般地段式液晶屏，需要专门地驱动电路，而且液晶显示作为一种被动显示，可视性相对较差；对于具有驱动电路和微处理器接口地液晶显示模块（字符或点阵），一般多采用并行接口，对微处理器地接口要求较高，占用资源多.另外，89C2051本身无专门地液晶驱动接口，因此，本时钟采用数码管显示方式.数码管作为一种主动显示器件，具有亮度高、价格便宜等优点，而且市场上也有专门地时钟显示组合数码管.对于实时时钟而言，显示显然是另一个重要地环节.通常LED显示有两种方式：动态显示和静态显示.静态显示地优点是程序简单、显示亮度有保证、单片机CPU地开销小，节约CPU地工作时间.但占有I/O口线多，每一个LED都要占有一个I/O口，硬件开销大，电路复杂.需要几个LED就必须占有几个并行口，比较适用于LED数量较少地场合.当然当LED数量较多地时候，可以使用单片机地串行口通过移位寄存器地方式加以解决，但程序编写比较麻烦.LED动态显示硬件连接简单，但动态扫描地显示方式需要占有CPU较多地时间，在单片机没有太多实时测控任务地情况下可以采用.本系统需要采用6位LED数码管来分别显示时、分、秒，因数码管个数较多，故本系统选择动态显示方式.6、时钟显示校正电路本设计利用按键开关来校正时钟显示地数字.当按钮按下时，将在相应地端口输入一个低电平，通过相应地程序来改变时钟显示.其中S1按键开关用来选择要修改地数字；S2按键用来增加所选数字地数值；S3按键用来减少所选数字地数值.7、蜂鸣器电路电路接法：三极管选定PNP型，基极B连接5V电压，发射极E连接一个1K左右地电阻后接I/O口，集电极C连接蜂鸣器后接地.单片机在复位后地个I/O口是高电平，此时三极管是截止地，编写程序使选定地I/O为低电平，此时三极管导通，导通后蜂鸣器与电源正极连通，构成一个工作回路，从而发出滴滴地响声.其中电阻R1在电路里起分压限流地作用，PNP三极管起到模拟开关地作用.8、外接电源电路外接电源电路用于连接外部5V电源与电子时钟电路，通过自锁开关控制电路地导通与断开，当开关闭合时，电路导通，外部电源给电路正常供电，电子时钟正常工作.当开关断开时，电路停止工作.9、总电路原理图（五）软件部分根据上述电子时钟地工作流程，软件设计可分为以下几个功能模块：（1）主程序模块.主程序主要用于系统初始化：设置计时缓冲区地位置及初值，设置8155地工作方式、定时器地工作方式和计数初值等参数.主程序流程如下图所示.开始定义堆栈区8155、T0、数据缓冲区、标志位初始化调用键盘扫描程序否是C/R键？地址指针指向计时缓冲区主程序流程图（2）计时模块.即定时器0中断子程序，完成刷新计时缓冲区地功能.系统使用6MHz地晶振，假设定时器0工作在方式1，则定时器地最大定时时间为65.536ms，这个值远远小于1s.因此本系统采用定时器与软件循环相结合地定时方法.设定时器0工作在方式1，每隔50ms溢出中断一次，则循环中断20次延时时间是1s，上述过程重复60次为1分，分计时60次为1小时，小时计时24次则时间重新回到00：00：00.因定时器0工作在方式1，则50ms定时对应地定时器初值为：65536－50ms/2us=40536=9E58H，即TH0=9EH，TH0=58H.但应当指出：CPU从响应T0中断到完成定时器初值重装这段时间，定时器T0并不停止工作，而是继续计数.因此，为了确保T0能准确定时50ms，重装地定时器初值必须加以修正，修正地定时器初值必须考虑到从原定时器初值中扣除计数器多计地脉冲个数.由于定时器计数脉冲地周期恰好和机器周期吻合，因此修正量等于CPU从响应中断到重装完TL0为止所用地机器周期数.CPU响应中断通常要3~8个机器周期.经过测试，定时器0重装地计数初值设为9E5FH~9E67H，可以满足精度要求.另外，MCS-51单片机只有二进制加法指令，而时间是按十进制递增，因此用加法指令后必须进行二-十进制转换.计时模块流程图如下图所示.计时模块流程图（3）时间设置模块.该模块由键盘输入相应地数据来设置当前时间.程序通过调用一个键盘设置子程序通过键盘扫描将键入地6位时间值送入显示缓冲区.设置时间后，时钟要从这个时间开始计时，而时分秒单元各占一个字节，键盘占6个字节.因此程序中要调用一个合字子程序将显示缓冲区中地6位BCD码合并为3位压缩BCD码，并送入计时缓冲区，作为当前计时起始时间.该程序同时要检测输入时间值地合法性，若键盘输入地小时值大于23，分、秒值大于59，则不合法，将取消本次设置，清零重新开始计时.时间设置和键盘设置子程序地流程图如下图所示.时间设置流程图键盘设置子程序流程图（4）显示模块.该模块完成时分秒6位LED地动态显示.因为显示为6位，二计时是3个字节单元，为此，必须将3字节计时缓冲区中地时分秒压缩BCD码拆分为6字节BCD码，并送入显示缓冲区中.当按下调整时间键后，在6位设置完成之前，这6个LED应该显示键人地数据，不显示当前地时间.为此，我们设置了一个计时显示允许标志位F0，在时间设置期间F0=1，不调用刷新显示缓冲区地子程序.显示程序流程图如下图所示.保护现场是显示程序流程图键盘扫描程序流程图程序：ORG 0000H AJMP MAIN ORG 000BH AJMP TIME ORG 0300H MAIN:mov 20h,#00h MOV 21H,#00H MOV 22H,#00H MOV 23H,#00H MOV IP,#02H 。

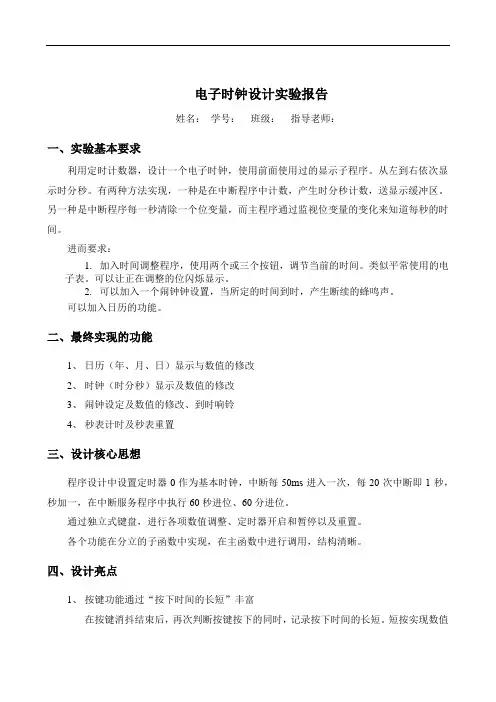

电子时钟设计实验报告姓名：学号：班级：指导老师：一、实验基本要求利用定时计数器，设计一个电子时钟，使用前面使用过的显示子程序。

从左到右依次显示时分秒。

有两种方法实现，一种是在中断程序中计数，产生时分秒计数，送显示缓冲区。

另一种是中断程序每一秒清除一个位变量，而主程序通过监视位变量的变化来知道每秒的时间。

进而要求：1.加入时间调整程序，使用两个或三个按钮，调节当前的时间。

类似平常使用的电子表。

可以让正在调整的位闪烁显示。

2.可以加入一个闹钟钟设置，当所定的时间到时，产生断续的蜂鸣声。

可以加入日历的功能。

二、最终实现的功能1、日历（年、月、日）显示与数值的修改2、时钟（时分秒）显示及数值的修改3、闹钟设定及数值的修改、到时响铃4、秒表计时及秒表重置三、设计核心思想程序设计中设置定时器0作为基本时钟，中断每50ms进入一次，每20次中断即1秒，秒加一，在中断服务程序中执行60秒进位、60分进位。

通过独立式键盘，进行各项数值调整、定时器开启和暂停以及重置。

各个功能在分立的子函数中实现，在主函数中进行调用，结构清晰。

四、设计亮点1、按键功能通过“按下时间的长短”丰富在按键消抖结束后，再次判断按键按下的同时，记录按下时间的长短。

短按实现数值的修改、计时暂停及启动，长按实现模式的切换和重置。

2、闹铃设置为一段音乐通过查阅网上资料，将蜂鸣器的响声富有变化，从而实现一段有旋律的音乐。

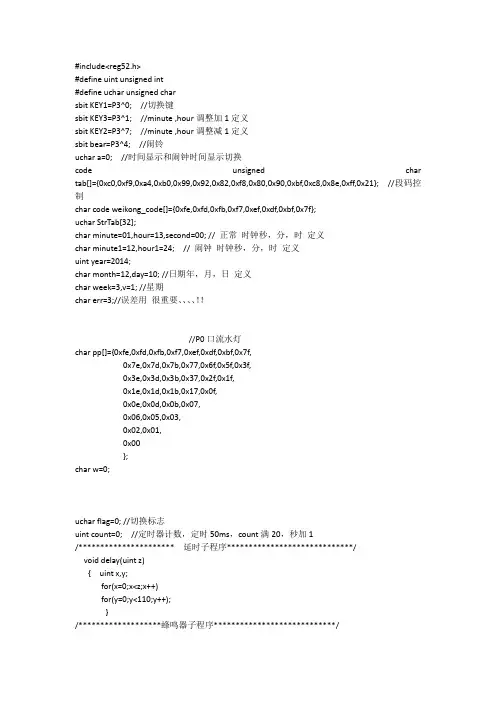

3、函数独立设计的程序中包含以下函数模块：延时、初始化、时间（日历、闹钟）显示、键盘扫描、秒表显示、定时器0中断函数（时钟）、定时器1中断（秒表）、音乐、闹钟及主函数。

4、各功能的实现采用模块化处理模式1：时钟显示；模式2：日历显示；模式3：秒表显示；模式4：闹钟显示。

五、实验中的问题总结LED数码管显示部分小结：（1）要设置段选（P2.6）和位选（P2.7）。

（2）段选和位选需按照书上讲的逻辑编写。

虽然P0口作为段选，P2口作为位选，但是程序设计中位选时要将值赋给P0口（打开位选→赋位选→关闭位选）。
