备案号：正在报建设部备案之中
DB
浙江省工程建设标准
DB33/T1150-2018
城市地下综合管廊工程施工及质量验收规范
Code for construction and acceptance of urban utility tunnel
2018-05-04 发布2018-12-01 实施浙江省住房和城乡建设厅发布
浙江省工程建设标准
城市地下综合管廊工程施工及质量验收规范Code for construction and acceptance of urban utility tunnel
DB33/T1150-2018
主编单位：杭州市建设工程质量安全监督总站
浙江省地矿建设有限公司
杭州市市政工程集团有限公司
批准部门：浙江省住房和城乡建设厅
施行日期：2018年12月1日
前言
根据浙江省住房和城乡建设厅关于印发《2016年浙江省建筑节能及相关工程建设标准制修订计划》的通知（建设发[2016]450号）的要求，规范编制组通过广泛调查研究，参考国内外的有关标准，结合我省综合管廊施工实践经验，制定了本规范。
本规范共分8章和2个附录，主要技术内容是：总则；术语；基本规定；地基与基础工程；结构工程；防水工程；附属设施工程；施工质量验收。
本规范由浙江省住房和城乡建设厅负责管理。由杭州市建设工程质量安全监督总站负责技术内容的解释。执行过程中，请各有关单位结合实际，不断总结经验，并将发现的问题、意见和建议函告杭州市建设工程质量安全监督总站（地址：杭州莫干山路100号，邮政编码：310005）以供修订时参考。
本规范主编单位、参编单位、主要起草人和主要审查人：
本规范主编单位：杭州市建设工程质量安全监督总站
浙江省地矿建设有限公司
杭州市市政工程集团有限公司
本规范参编单位：杭州市城市建设发展有限公司
杭州三阳建设工程有限公司
成龙建设集团有限公司
中铁十局集团有限公司
杭州伟业建设集团有限公司
杭州萧宏建设环境集团有限公司
温州市市政工程建设开发公司
中铁一局集团有限公司
浙江舜江建设集团有限公司
北京城建设计发展集团股份有限公司
浙江实强建设有限公司
中铁十四局集团大盾构工程有限公司
浙江机施建设集团有限公司
宏润建设集团股份有限公司
杭州市交通投资集团有限公司
温州市市政公用工程质量安全监督站
本规范主要起草人：史文杰顾宏伟陈小亮沈勇梁晓峰陈金浦郦仲华
房中玉李谷毛海和刘正勇胡开创刘利峰傅静
白长江赵国良宋正刚史广喜楼岱朱连根徐达万
王晓平沈建明吴守远朱坤孙云翔张兴周黄丁丁
侯贇童朝宝张帆沈万中陈建芳张戈孙国荣
董宏波钱宏春葛朝阳
本规范主要审查人：赵宇宏褚金雷史官云肖志斌姜天鹤李宏伟周松国
刘相玉
目次
1 总则 (1)
2 术语 (2)
3 基本规定 (3)
4 地基与基础工程 (4)
4.1 一般规定 (4)
4.2 地基与基础施工 (4)
4.3 质量验收标准 (6)
5 结构工程 (9)
5.1 一般规定 (9)
5.2 现浇混凝土结构施工 (9)
5.3 装配式结构施工 (11)
5.4 质量验收标准 (12)
6 防水工程 (19)
6.1 一般规定 (19)
6.2 卷材防水 (19)
6.3 涂料防水 (20)
6.4 细部构造防水 (21)
6.5 质量验收标准 (22)
7 附属设施工程 (25)
7.1 一般规定 (25)
7.2 消防系统 (25)
7.3 通风系统 (25)
7.4 供电系统 (26)
7.5 照明系统 (27)
7.6 综合监控系统 (27)
7.7 排水系统 (28)
7.8 标识系统 (29)
7.9 质量验收标准 (29)
8 施工质量验收 (30)
8.1 一般规定 (30)
8.2 施工质量验收的划分 (31)
8.3 施工质量验收的程序和组织 (32)
附录A 综合管廊分部工程、分项工程划分 (34)
附录B 综合管廊分项、分部、单位工程质量验收记录 (37)
本规范用词说明 (40)
引用标准名录 (41)
条文说明 (43)
Contents
1 General Provisions (1)
2 Terms (2)
3 Basic Requirements (3)
4 Earthwork and Foundation (4)
4.1 General Requirements (4)
4.2 Construction for earthwork and foundation (4)
4.3 Quality acceptance standard (6)
5 Structure engineering (9)
5.1 General Requirements (9)
5.2 Construction for cast-in-situ concrete structure (19)
5.3 Construction for sssembly structure (11)
5.4 Quality acceptance standard (12)
6 Waterproofing engineering (19)
6.1 General Requirements (19)
6.2 Coil waterproof (19)
6.3 Waterproof coating (20)
6.4 Detail construction waterproof (20)
6.5 Quality acceptance standard (22)
7 Ancillary engineering (25)
7.1 General Requirements (25)
7.2 Fire protection system (25)
7.3 Ventilation system (25)
7.4 Power supply system (26)
7.5 Lighting system (27)
7.6 Integrated monitoring system (27)
7.7 Drainage system (28)
7.8 Identification system (29)
7.9 Quality acceptance standard (29)
8 Acceptance of engineering quality (30)
8.1 General Requirements (30)
8.2 Classification of engineering quality acceptance (31)
8.3 The procedure and organization of the acceptance of the quality of the project (32)
Appendix A Division of unit works, sub works
and sub projects for utility tunnel (34)
Appendix B Quality acceptance records of sub item, branch and unitfor utility tunnel (37)
Explanation of wording in this code (40)
List of quoted standards (41)
Commentary (43)
1总则
1.0.1为规范城市地下综合管廊工程施工及质量验收，保障施工质量和安全，制定本规范。
1.0.2本规范适用于浙江省城市地下综合管廊工程的施工及质量验收。
1.0.3城市地下综合管廊工程施工及质量验收除应执行本规范外，尚应符合国家和地方现行有关标准的规定。
2术语
2.0.1城市地下综合管廊utility tunnel
建于城市地下用于容纳两种及以上城市工程管线的构筑物及附属设施。
2.0.2主体结构the main structure
构成综合管廊的钢筋混凝土承重结构体以及与综合管廊承重结构相连成为整体的变电室和监控中心的构筑物等。
2.0.3附属设施subsidiary facility
用于维护综合管廊正常运行的消防、通风、供电、照明、综合监控、排水以及标识等系统。
2.0.4吊装口manhole
设于舱室顶部用于各种管线或设备进出的孔口。
2.0.5 通风口air vent
供综合管廊内外部空气交换而开设的孔口。
2.0.6逃生口escape port
供人员安全疏散，且直通室内外安全区域的出口。
2.0.7管线分支口junction for pipe or cable
综合管廊内部管线和外部管线相衔接的预留预埋部位。
2.0.8 集水坑sump pit
用来收集综合管廊内部渗漏水或供水管道排空水等的构筑物。
3基本规定
3.0.1 综合管廊工程的施工单位应具备相应的资质，并应建立健全质量、安全、环境管理体系。
3.0.2施工前应由建设单位组织设计单位向施工、监理等单位进行施工图设计文件交底，必要时可组织各管线管理单位参与交底会。
3.0.3 施工前应根据工程情况对周边环境进行下列调查：
1现场地形、地貌、地下管线、地下构筑物、其他设施和障碍物等情况；
2工程地质和水文地质资料；在地表水水体中或岸边施工时，应掌握地表水水文和航运资料；
3工程用地、交通运输、施工便道等情况；
4 施工供水、排水、通信、供电和其他施工条件；
5与施工有关的其他情况和资料。
3.0.4综合管廊工程施工应科学组织、合理划分施工段，宜采用先进设备和工艺进行测量和监测。
3.0.5开工前应编制施工组织设计，危险性较大的分部、分项工程应分别编制专项施工方案。施工组织设计和专项施工方案应按规定程序审批后执行。施工方案有重大变更时应重新办理审批手续。
3.0.6综合管廊工程施工前应制定适宜的环境保护措施，严禁使用国家和地方明令禁止使用的产品和材料。
3.0.7 应对工程施工影响范围内的既有设施、地下管线及建（构）筑物进行监测，必要时应采取保护措施。
3.0.8对进入施工现场的建筑材料、构配件等应按相关标准要求进行复验；设备及工器具应按相关要求进行验收。
3.0.9综合管廊工程应加强施工过程质量控制，并应符合下列规定：
1各分项工程应按照施工技术标准进行质量控制，分项工程完成后，应进行验收；
2 所有隐蔽工程应进行隐蔽验收；未经验收或验收不合格不得进行下道工序施工。
3.0.10 综合管廊工程施工完毕后，监理单位应在施工单位自检合格后组织预验收。预验收合格后应由建设单位组织监理、勘察、设计及施工单位进行竣工验收。

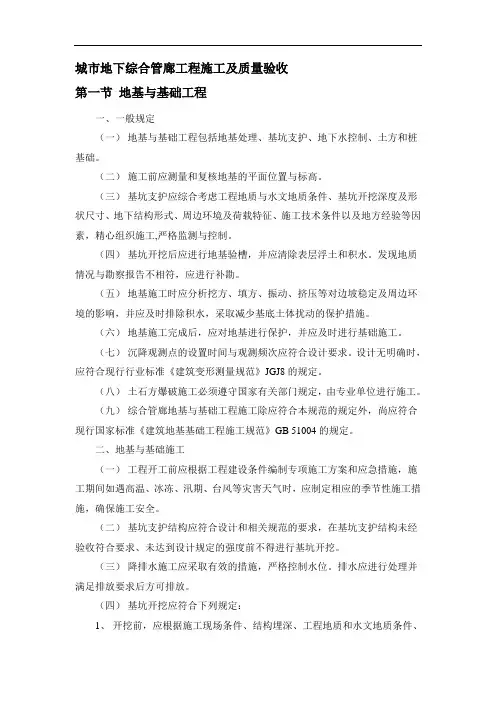

4地基与基础工程
4.1一般规定
4.1.1地基与基础工程包括地基处理、基坑支护、地下水控制、土方和桩基础。
4.1.2施工前应测量和复核地基的平面位置与标高。
4.1.3基坑支护应综合考虑工程地质与水文地质条件、基坑开挖深度及形状尺寸、地下结构形式、周边环境及荷载特征、施工技术条件以及地方经验等因素，精心组织施工，严格监测与控制。
4.1.4基坑开挖后应进行地基验槽，并应清除表层浮土和积水。发现地质情况与勘察报告不相符，应进行补勘。
4.1.5地基施工时应分析挖方、填方、振动、挤压等对边坡稳定及周边环境的影响，并应及时排除积水，采取减少基底土体扰动的保护措施。
4.1.6地基施工完成后，应对地基进行保护，并应及时进行基础施工。
4.1.7 沉降观测点的设置时间与观测频次应符合设计要求。设计无明确时，应符合现行行业标准《建筑变形测量规范》JGJ 8的规定。
4.1.8土石方爆破施工必须遵守国家有关部门规定，由专业单位进行施工。
4.1.9 综合管廊地基与基础工程施工除应符合本规范的规定外，尚应符合现行国家标准《建筑地基基础工程施工规范》GB 51004的规定。
4.2地基与基础施工
4.2.1工程开工前应根据工程建设条件编制专项施工方案和应急措施，施工期间如遇高温、冰冻、汛期、台风等灾害天气时，应制定相应的季节性施工措施，确保施工安全。
4.2.2 基坑支护结构应符合设计和相关规范的要求，在基坑支护结构未经验收符合要求、未达到设计规定的强度前不得进行基坑开挖。
4.2.3降排水施工应采取有效的措施，严格控制水位。排水应进行处理并满足排放要求后方可排放。
4.2.4基坑开挖应符合下列规定：
1 开挖前，应根据施工现场条件、结构埋深、工程地质和水文地质条件、资源配置、工期要求等因素合理划分施工段。
2 开挖范围内各种管线应经产权单位同意后方可确定拆迁、改移等措施。
3 应保证施工范围内的排水畅通，并应采取防止雨水等地表积水流入坑内的措施。
4 开挖完成后，应对基底高程、坡度、轴线控制点等进行测量检查。
5 综合管廊交叉点、集水坑等节点部位的开挖应有保证不同标高基底处边坡稳定的措施。
4.2.5基坑回填应在综合管廊结构强度符合设计要求并经验收合格后进行，并应符合下列规定：
1基坑回填前，应根据工程特点、土料性质、设计压实系数、施工条件等确定回填土料含水量控制范围、铺土厚度、压实遍数等施工参数；
2回填材料和压实度应符合设计要求及国家现行标准的有关规定；
3 基坑回填时，应对综合管廊外壁防水层采取保护措施，回填夯实机具应避免碰撞综合管廊外壁；
4基坑回填土表面宜略高于地面，整平，并利于排水。
4.2.6 采用盾构法施工时应符合现行国家标准《盾构法隧道施工及验收规范》GB50446的规定，并应符合下列规定：
1盾构施工专项施工方案和应急预案应根据盾构类型、地质条件和工程实践制定；
2盾构选型与配置应适用、可靠、先进、经济，配置应包括刀盘、推进液压缸、管片拼装机、螺旋输送机、泥水循环系统、铰接装置、渣土改良系统和注浆系统等；
3 施工前，应根据盾构设备状况、地质条件、施工方法、进度和掘进长度等条件，选择通风方式、通风设备和温度控制措施；
4 作业场所应设置照明和消防设施，并应配备通信设备、应急照明和足够的排水设备；
5 当存在可燃性或有害气体时，应使用专用仪器进行检测，并应加强通风措施，气体浓度应控制在安全允许范围内；
6 施工中，应采取措施避免施工噪声、振动、水质和土壤污染及地表下沉等对周边环境造成影响；
7 工作井施工应根据地质条件、路面条件、交通量、工程噪音及振动对四周的影响等选择安全且经济的施工方法。盾构工作竖井地面上部应设防雨棚，井口周围应设排水沟或防淹墙等安全防护措施。
8盾构的保养与维修应由专业人员负责；
9应根据盾构相关技术文件制定并实施保养与维修计划。
4.2.7 采用顶管法施工时可参考现行国家标准《给水排水管道工程施工及验收规范》GB50268的规定，并应符合下列规定：
1施工前应对周边建筑物、管线进行调查摸底，制定合理的监测方案，对需重点保护的建筑物、管线进行加密监测；监测应委托有资质的测量单位，进行信息化施工；
2 顶管施工应根据土质情况、地下水位、施工要求和管道的埋深等，合理选用顶管施工方案，确定顶管机类型；
3顶管机安装前应进行调试，安装后应对分系统进行检查和试运行，并做好记录；
4 应配备有害气体测试仪、通风设备。采用化学材料止水部位焊制作业时，应有专项施工措施；
6 施工机械的使用应符合现行行业标准《建筑机械使用安全技术规程》JGJ33的规定；
7施工临时用电应符合现行行业标准《施工现场临时用电安全技术规定》JGJ46的规定；
8 焊、割作业点，氧气瓶、乙炔瓶、易燃易爆物品的距离应符合有关规定；施工现场的焊割作业应符合防火要求；
9顶管施工中应采取有效的技术措施防止或减少地面沉降；
10沟和孔洞等应加盖安全网盖，基坑、集土坑、泥浆池四周应设防护栏杆。
4.2.8 采用浅埋暗挖法施工时应符合现行国家标准《给水排水管道工程施工及验收规范》GB50268的规定，并应符合下列规定：
1 应遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的原则；
2应采取综合措施控制地下水对施工的影响；
3施工地层的预加固及预支护应根据地质条件、地下水状况、施工方法以及环境条件等采取可靠有效的措施。
4.3质量验收标准
4.3.1基坑支护、基础的质量验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的规定。
4.3.2非开挖法质量验收应符合现行国家标准《盾构法隧道施工及验收规范》GB50446、《给水排水管道工程施工及验收规范》GB50268及其他相关标准的规定。
4.3.3基坑开挖与地基处理应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的规定，并应符合下列规定：
Ⅰ主控项目
1地基承载力应满足设计要求；
检查数量：每10m 不应少于 1 个点。
检查方法：观察，检查地基承载力试验报告。
2 进行地基处理时，压实度、厚度满足设计要求；
检查数量：每10m 不应少于 1 个点。
检查方法：按设计或规定要求进行检查，检查检测记录、试验报告。
3基底标高与设计标高允许偏差应符合表4.3.3-1的规定：
表4.3.3-1 基底标高控制允许偏差
4 垫层表面允许偏差应符合表4.3.3-2的规定：
表4.3.3-2 垫层表面允许偏差
Ⅱ一般项目
5基坑边坡稳定、围护结构安全可靠；基底无隆起、沉陷、涌水（砂）等现象；
检查数量：每个开挖段。
检验方法：观察或坡度尺检查；检查监测记录、施工记录。
4.3.4 基坑回填应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的规定，并应符合下列规定：
Ⅰ主控项目
1回填材料应符合设计要求；回填土中不应含有淤泥、腐殖土、有机物、砖、石、木块等杂物。
检查数量：每10m不应少于 1 个点。
检验方法：观察；检查施工记录。
2基坑不得带水回填，回填应密实。
检查数量：每10m不应少于 1 个点。
检查方法：观察，检查施工记录。
4基坑回填标高允许偏差应符合表4.3.4-1的规定：
表4.3.4-1 基坑回填标高允许偏差
Ⅱ一般项目
5 基坑回填土表面平整度允许偏差应符合表4.3.4-2的规定：
表
4.3.4-2 基坑回填土表面平整度允许偏差
5结构工程
5.1一般规定
5.1.1 混凝土结构施工前，应根据结构类型、特点和施工条件，确定施工工艺，并应做好各项准备工作。
5.1.2 在混凝土结构施工过程中，应对隐蔽工程进行验收，对重要工序和关键部位应加强质量检查，并作详细记录，同时宜留存图像资料。
5.1.3 预制构件的制作单位应有完善的质量管理体系和必要的试验检测方法。
5.1.4 装配式综合管廊工程施工前，应编制构件吊装、运输及安装专项方案。
5.1.5 预制构件应满足设计抗震和防腐的要求。
5.1.6与综合管廊连为整体的监控中心及其他配套的建（构）筑物应按国家和地方工程建设相关规范进行施工及质量验收。
5.2现浇混凝土结构施工
5.2.1现浇混凝土结构施工包括模板工程施工、钢筋工程施工和混凝土工程施工。
5.2.2模板工程施工应符合现行国家标准《混凝土结构工程施工规范》GB 50666的规定，并应符合下列规定：
1 综合管廊模板施工前，应根据结构形式、施工组织设计、荷载大小，地基土类别、设备和材料供应条件等进行模板及支撑体系设计，并应有专项施工方案；
2模板及支架宜选用轻质、高强、耐用的材料，材料的技术指标应符合国家现行有关标准的规定。连接件宜选用标准定型产品；
3 综合管廊模板安装时，应对模板及其支架进行观察和维护。发生异常情况时，应按批准的应急措施及时进行处理；
4 当综合管廊主体结构混凝土达到设计要求时，方可拆除模板，拆除顺序应符合设计方案的要求；
5 综合管廊存在上下舱室时，下层混凝土的强度应能满足上层模板的支设强度要求，上层混凝土未完成浇筑前下层支架不得拆除。
5.2.3钢筋工程施工应符合现行国家标准《混凝土结构工程施工规范》GB 50666的规定，并应符合下列规定：
1 钢筋进场时，应检查产品质量合格证明文件，并按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499.2等的规定抽取试件作屈服强度、抗拉强度、延伸率、弯曲性能和重量偏差检验，检验结果必须符合相关标准规定。
2 钢筋安装应采取可靠的钢筋定位措施，优先采用专用定位件，混凝土保护层厚度应符合设计要求。
3 在浇筑混凝土之前，应进行钢筋隐蔽工程验收
5.2.4 混凝土工程施工应符合现行国家标准《混凝土结构工程施工规范》GB 50666的规定，并应符合下列规定：
1 用于管廊结构浇筑的混凝土强度等级、抗渗等级、耐久性必须符合设计要求。
2 浇筑混凝土时，应指定专人对支撑体系、模板、钢筋、防水、预埋管线及预埋件等进行检查，发现问题应及时处理；
3浇筑管廊墙体时，应分层浇筑、分层振捣，分层厚度不宜大于500mm；
4 当混凝土自由倾落高度超过2m时，应设置串筒或溜槽；
5 同一施工段的管廊墙体应同时、对称浇筑；
6 设计有防水层的构件表面，在混凝土浇筑完成后宜对表面收抹压光。
5.2.5 混凝土试件取样制作应符合下列规定：
1 相邻两条变形缝区间的管廊结构，每次浇筑时留置的标养强度试件不得少于一组；
2 连续浇筑不超过100m3混凝土时，留置的标养强度试件不得少于一组；
3每3个施工段且混凝土浇筑量不超过300m3时，留置的抗渗试件不得少于一组；
4同条件养护试件应按施工组织设计或施工方案取样留置。
5.2.6 施工缝的留设及处理应符合下列规定：
1墙体水平施工缝的留设位置应符合设计规定。设计无规定时，墙体与底板之间的施工缝与底板上表面的距离不应小于300mm；有腋角时，与腋角的距离不应小于300mm；
2施工缝结合处应有防水措施；
3变形缝区间的侧墙与顶板宜一次浇筑成型，不宜留设施工缝；
4 施工缝处二次浇筑混凝土前，混凝土结合面应做凿毛处理，并清除松动部分及其它杂物。
5.3装配式结构施工
5.3.1预制构件运输及吊装时，混凝土强度应符合设计要求。
5.3.2 预制构件施工场地堆放应符合下列规定：
1堆放场地应平整、坚实，并应有排水措施；
2构件进场后，应按规格、使用部位、吊装顺序设置存放场地，存放场地应设置在吊装机械工作范围内，并设置运输通道；
3 构件支垫应坚实，垫块位置宜与起吊位置一致；
4重叠堆放时，每层构件间的垫块应上下对齐，并采取防止堆垛倾覆的措施。
5.3.3预制构件安装前，应做好下列准备工作：
1核对上道工序是否满足安装要求；
2 核对预制构件混凝土强度及预埋件的型号、规格、数量、外观等是否符合设计文件要求；
3检查防水措施是否到位，止水条等是否牢靠及破损等；
4在已完结构及预制构件上进行测量放线，并应设置安装定位标志；
5确认吊装设备及吊具处于安全操作状态；
6 核实现场环境、天气、道路状况满足吊装施工要求；
7吊装工程开工前，应编制专项施工方案，经审批同意后方可施工，吊装前应对操作人员进行书面交底并签字确认，吊装操作人员应持证上岗。
5.3.4预制构件吊装之前，应对所有预埋件的埋设位置进行复核，连接面应清理干净。
5.3.5 预制构件安装应符合现行国家标准《混凝土结构工程施工规范》GB 50666的规定，并应符合下列规定：
1 预制构件应按照施工方案吊装顺序预先编号，吊装时严格按编号顺序起吊；构件吊装就位并校准定位后，应及时设置临时支撑或采取临时固定措施，构件与吊具的分离应在校准定位及临时固定措施安装完成后进行。
2 预制构件连接部位后浇混凝土或灌浆料强度达到设计规定的强度后，方可拆除支撑。
5.3.6预制构件成品保护应符合下列规定：
1 预制构件应及时进行养护，养护时不得污染构件表面；
2 有外露易锈蚀部分的预埋件或连接件、非贯穿孔洞、柔性垫片等，应全过程进行防尘、防油、防污染、防破坏加强保护；
3 预制构件与刚性搁置点之间应设置柔性垫片，且垫片表面应有防止污染构件的措施；
4冬期施工时，应采取防冻胀措施。
5.4质量验收标准
5.4.1模板工程的质量验收应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定。现浇结构模板安装的尺寸偏差及检验方法应符合表5.4.1的规定。
表5.4.1现浇结构模板安装的允许偏差及检验方法
注：1 检查长边时L为混凝土底板的长，检查宽边时L为混凝土底板的宽，H为高度；
2 止水带指设计为防止变形缝渗水或漏水而设置的阻水装置，不包括施工单位为防止混凝土施工缝漏水而加的止水板。
5.4.2钢筋工程、混凝土质量验收应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定。
5.4.3现浇结构外观的质量验收标准应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定，并应符合下列规定：
Ⅰ主控项目
1现浇结构的外观质量不应有严重缺陷。
检查数量：全数检查。
检验方法：观察，检查处理记录。
2现浇结构不应有影响结构性能或使用功能的尺寸偏差；混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。
检查数量：全数检查。
检验方法：量测，检查处理记录。
Ⅱ一般项目
3现浇结构的外观质量不应有一般缺陷。对已经出现一般缺陷，应由施工单位按技术处理方案进行处理。对经处理的部位应重新验收。
检查数量：全数检查。
检验方法：观察，检查处理记录。
4现浇结构的位置和尺寸偏差及检验方法应符合表5.4.3-1的规定。
表5.4.3-1现浇结构位置和尺寸允许偏差和检验方法
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
5现浇设备基础的位置和尺寸应符合设计和设备安装的要求。其位置和尺寸偏差及检验方法应符合表5.4.3-2的规定。
检查数量：全数检查。
表5.4.3-2现浇设备基础位置和尺寸允许偏差和检验方法
5.4.4装配式综合管廊质量验收标准应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定，并应符合下列规定：
Ⅰ主控项目
1预制构件的质量应符合本规范、国家现行相关标准的规定和设计的要求。
检查数量：全数检查。
检验方法：检查质量证明文件或质量验收记录。
2 预制构件进场时，预制构件结构性能检验应符合下列规定：
1）简支受弯预制构件进场时应进行结构性能检验，并应符合下列规定：（1）结构性能检验应符合国家现行相关标准的规定及设计要求，检验要求和试验方法应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。
（2）钢筋混凝土构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件应进行承载力、挠度和抗裂检验。
（3）对大型构件及有可靠应用经验的构件，可只进行裂缝宽度、抗裂和挠度检验。
（4）对使用数量较少的构件，当能提供可靠依据时，可不进行结构性能检验。
2）对其他预制构件，除设计有专门要求外，进场时可不做结构性能检验。
3）对进场时不做结构性能检验的预制构件，应采取下列措施：
（1）施工单位或监理单位代表应驻厂监督制作过程；
（2）当无驻厂监督时，预制构件进场时应对预制构件主要受力钢筋数量、规格、间距及混凝土强度等进行实体检验。
检验数量：同一类型预制构件不超过1000个为一批，每批随机抽取1个构件进行结构性能检验。
检验方法：检查结构性能检验报告或实体检验报告。
3 预制构件的外观质量不应有严重缺陷，且不应有影响结构性能和安装、使用功能的尺寸偏差。
检查数量：全数检查。
检验方法：观察，尺量；检查处理记录。
4 预制构件上的预埋件、预留插筋、预埋管线等的规格和数量以及预留孔、预留洞的数量应符合设计要求。
检查数量：全数检查。
检验方法：观察。
5 预制构件临时固定措施应符合施工方案的要求。
检查数量：全数检查。
检验方法：观察。
6 钢筋采用套筒灌浆连接时，灌浆应饱满、密实，其材料及连接质量应符合国家现行行业标准《钢筋套筒灌浆连接应用技术规程》JGJ 355的规定。
检查数量：按国家现行行业标准《钢筋套筒灌浆连接应用技术规程》JGJ 355的规定确定。
检验方法：检查质量证明文件、灌浆记录及相关检验报告。
7 钢筋采用焊接连接时，其接头质量应符合现行行业标准《钢筋焊接及验收规程》JGJ 18的规定。
检查数量：按现行行业标准《钢筋焊接及验收规程》JGJ 18的有关规定确定。
检验方法：检查质量证明文件及平行加工试件的检验报告。
城市地下综合管廊工程总体设计 针对于城市的地下综合管廊而言，主要是为通过电力以及通讯、给水、制冷和燃气等真空管道的两种以上的管线集中的进行设置到道路之下相同的一个空间，从而可以形成一个集约化一会科学化的城市基础设施，并且也是有效的去解决了城市在进行发展过程中各种各样管线进行维修和扩容所导致出现的“蜘蛛网”等方面的问题，十分有效的对城市的形象进行了一定的提高，并且对于创建和谐的城市生态环境也是具有着重要的一个作用。 1.城市地下综合管廊的具体分类以及结构分析 1.1具体分类研究 在城市的地下综合管廊工程施工当中，其设施环节非常多，也是相对比较复杂的，其主要的内容主要分为以下几个环节：首先，市政管道部分，这一环节当中包括较多的管道，主要包括给排水管道、天燃气管道、原料供应以及运输管道等多个环节，对于给、排水环节就有几种，有工业上的给、排水管道和生活饮用水源给、排水管道等。而原料的供应就包括燃气、，煤气等管道，是人们生活当中不可或缺的环节。在运输领域当中就包括地铁，是为人们出行带来便利的重要途径，能够降低地面交通的拥堵。其次，电缆疏通，在地下管廊当中能够有效的实现电缆的连接和管理，其中就包含用电电缆以及通信电缆等，通过在地下管廊当中铺设不同的电缆，能够有效的节约地面空间，还能避免地面上电缆受日晒或其他因素而产生的电路损坏等问题，防止供电或通信系统在运行当中出现的不同故障等。最后，附属设施环节，对于这一环节的内容主要就是地下综合管廊运营以及管理当中具有较为重要的作用和意义，从而保障综合管廊运作的安全性。 1.2具体结构分析
在城市地下综合管廊当中的结构主要包括以下几个方面：其一，管廊本体结构主要是运用钢筋混凝土来构建的，运用的技术是是现浇方式或预制方式来进行建设的，最后形成完善的地下结构，从而保证城市当中不要的管线能够在这一空间当中通行。其二，不同管线的结构，在地下综合管廊当中，所承载的不同管线是管廊当中的核心环节和关键部分，在早期只有是以电力、电信、供排水等环节为主要内容。 而在现今不同的城市管线都可以通过地下综合管廊来运行，而对于排水管以及污水管等几个环节，这些都是重力流管线，在地下综合管廊工程当中会带来很大的成本影响，因此在当前的地下综合管廊当中没有幽水管和污水管环节，其三，监控管理环节，对于地下综合管廊当中，出现的湿度和煤气浓度较高、人员进出等状况，都会对地下综合管廊带来一定的安全问题，所以必须要在地下综合管廊当中设计监控系统，并与地面控制中心相连，及时将地下综合管廊的问题上报到相关办法，从而制定有效的方法和处理进行控制和管理，对于这一环节来说，是保障地下综合管廊系统安全稳定的重要环节。其四，通风环节，对于在地下开展管线施工工作，为了更好的保障施工工程的安全性和保障工作人员的生命健康，并且更好的提升管道的使用寿命，就必须要在施工过程中制定完善的机械通风环节，进而保障整体工程的通风，为工作人员施工带来有利条件。其五，排水环节，对于地下施工来说，整体工程很容易会出现下幽或是地下水渗水的现象和问题发生，这一现象的出现会导致施工现场出现较多的积水，而影响工程项目的正常施工，所以必须要在地下综合管廊当中涉及完善的排水系统，确保工程不会因积水问题而影响整体工程。其六，供电环节，在整体的工程施工当中，整体的采光是相对比较差的，为了更好的保障工程施工的顺利完成，提升整体施工效率，就必须要运用电力来帮助工程施工过程，
城市地下综合管廊建设分析 针对于城市的地下综合管廊而言，主要是为通过电力以及通讯、给水、制冷和燃气等真空管道的两种以上的管线集中的进行设置到道路之下相同的一个空间，从而可以形成一个集约化一会科学化的城市基础设施，并且也是有效的去解决了城市在进行发展过程中各种各样管线进行维修和扩容所导致出现的“蜘蛛网”等方面的问题，十分有效的对城市的形象进行了一定的提高，并且对于创建和谐的城市生态环境也是具有着重要的一个作用。 1.城市地下综合管廊的具体分类以及结构分析 1.1具体分类研究 在城市的地下综合管廊工程施工当中，其设施环节非常多，也是相对比较复杂的，其主要的内容主要分为以下几个环节：首先，市政管道部分，这一环节当中包括较多的管道，主要包括给排水管道、天燃气管道、原料供应以及运输管道等多个环节，对于给、排水环节就有几种，有工业上的给、排水管道和生活饮用水源给、排水管道等。而原料的供应就包括燃气、，煤气等管道，是人们生活当中不可或缺的环节。在运输领域当中就包括地铁，是为人们出行带来便利的重要途径，能够降低地面交通的拥堵。其次，电缆疏通，在地下管廊当中能够有效的实现电缆的连接和管理，其中就包含用电电缆以及通信电缆等，通过在地下管廊当中铺设不同的电缆，能够有效的节约地面空间，还能避免地面上电缆受日晒或其他因素而产生的电路损坏等问题，防止供电或通信系统在运行当中出现的不同故障等。最后，附属设施环节，对于这一环节的内容主要就是地下综合管廊运营以及管理当中具有较为重要的作用和意义，从而保障综合管廊运作的安全性。 1.2具体结构分析 在城市地下综合管廊当中的结构主要包括以下几个方面：其一，管廊本体结构主要是运用钢筋混凝土来构建的，运用的技术是是现浇方式或预制方式来进行建设
城市地下综合管廊建设之顶管施工法全解析 顶管施工 顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。 其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层 一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。 它的技术要点在于纠正管子在地下延伸的偏差。特别适用于大中型管径的非开挖铺设。具有经济、高效，保护环境的综合功能。 这种技术的优点是：不开挖地面；不拆迁，不破坏地面建筑物；不破坏环境；不影响管道的 段差变形；省时、高效、安全，综合造价低。 该技术在我国沿海经济发达地区广泛用于城市地下给排水管道、天燃气石油管道、通讯电缆等各种管道的非开挖铺设。它能穿越公路、铁路、桥梁、高山、河流、海峡和地面任何建筑 物。采用该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道路的堵塞，具有显 著的经济效益和社会效益。 常见4种顶管施工技术 1、刃口推进工法
2、泥水推进工法 3、土压式推进工法
·通过向切削仓内注入一定比例的混合材料，使得充满泥仓的泥土混合体平衡正面土压以及地下水压力。 ·无需泥浆泵等后部配套装置，整机造价低廉。 ·无需泥浆处理，施工成本低。 4、泥浓式推进工法
可以不加破碎的排出孔径约为顶管机直径1/3的砾石 ·采用了二次注浆方法，大大的减少了磨阻力，适合长距离顶进 各种顶管机型的优缺点 1.敞开式掘进机 当顶进管道轴线附近可能存在大的石块，桩基等不明障碍物时，可采用排障方便、成本低廉的敞开式掘进机。地下水位较高的话可采取井点降水等辅助施工方法。另外，对于含水量较少并且N值大于18的黄土和强风化岩，也可采用敞开式掘进机顶进。敞开式掘进机在类似于农田对地面沉降要求不严格的情况下也可采用。 缺点：顶速慢、遇到流沙土层难以控制出土量。 2.多刀盘土压平衡式顶管机 多刀盘土压平衡顶管掘进机把通常的全断面切削刀盘改成四个独立的切削搅拌 刀盘，尤其适用于软粘土层的顶管。
世界各国城市地下综合管廊发展简史 法国法国由于1832年发生了霍乱，当时研究发现城市的公共卫生系统建设对于抑制流行病的发生与传播至关重要，于是第二年，巴黎市着手规划市区下水道系统网络，并在管道中收容自来水（包括饮用水及清洗用的两类自来水）、电信电缆、压缩空气管及交通信号电缆等五种管线，这是历史上最早规划建设的综合管廊型式。近代以来，巴黎市逐步推动综合管廊规划建设，在19世纪60年代末，为配合巴黎市副中心的开发，规划了完整的综合管廊系统，收容自来水、电力、电信、冷热水管及集尘配管等，并且为适应现代城市管线的种类多和敷设要求高等特点，而把综合管廊的断面修改成了矩形形式。迄今为止，巴黎市区及郊区的综合管廊总长已达2100公里，堪称世界城市里程之首。法国已制定了在所有有条件的大城市中建设综合管廊的长远规划，为综合管廊在全世界的推广树立了良好的榜样。德国 1893年，原德国在前西德汉堡市的KaiserWilheim 街，两侧人行道下方兴建 450 米的综合管廊收容暖气管、自来水管、电力、电信缆线及煤气管，但不含下水道。在德国第一条综合管廊兴建完成后发生了使用上的困扰，自来水管破裂使综合管廊内积水，当时因设计不佳，热水管的绝缘材料，使用后无法全面更换。沿街建筑物的配管需要以及横越管路的设
置仍发生常挖马路的情况，同时因沿街用户的增加，规划断面未预估日后的需求容量，而使原兴建的综合管廊断面空间不足，为了新增用户，不得不在原共同沟外之道路地面下再增设直埋管线，尽管有这些缺失，但在当时评价仍很高，所以1959年又在布白鲁他市兴建了300米的综合管廊用以收容瓦斯管和自来水管。1964 年前东德的苏尔市（Suhl）及哈利市（Halle）开始兴建综合管廊的实验计划，至 1970 年共完成 15 公里以上的综合管廊并开始营运，同时也拟定在全国推广综合管廊的网络系统计划。前东德共收容的管线包括雨水管、污水管、饮用水管、热水管、工业用水干管、电力、电缆、通讯电缆、路灯用电缆及瓦斯管等。英国英国于 1861 年在伦敦市区兴建综合管廊，采用 12 米× 7.6 米之半圆形断面，收容自来水管、污水管及瓦斯管、电力、电信外，还敷设了连接用户的供给管线，迄今伦敦市区建设综合管廊已超过 22 条，伦敦兴建的综合管廊建设经费完全由政府筹措，属伦敦市政府所有，完成后再由市政府出租给管线单位使用。俄罗斯 1933年，前苏联在莫斯科、列宁格勒、基辅等地修建了地下共同沟。俄罗斯规定在下列情况敷设综合管沟：在拥有大量现状或规划地下管线的干道下面;在改建地下工程设施很发达的城市干道下面;需同时埋设给水管线、供热管线及大量电力电缆的情况下;在没有余地专供埋设管线，特别是铺在
海东市地下综合管廊施工测量方案 编制人： 审核： 审批： 中国建筑第五工程局有限公司 海东地下管廊项目经理部 二零一六年八月
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工部署 (2) 3.1组织工作 (2) 3.2施工测量放样工艺流程图 (3) 四、施工测量的基本要求 (3) 4.1施测原则 (3) 4.2准备工作 (4) 4.3测量仪器的选用 (4) 4.4、测量人员培训 (5) 4.5、仪器设备检定和日常检校 (5) 五、控制网测设 (5) 5.1总平面控制 (5) 5.2施工平面控制网测设 (5) 5.2.1平面控制网布设原则 (5) 5.2.2 施工平面控制网的布设 (6) 5.3高程控制网的布设 (6) 5.3.1 高程控制网的布设原则 (6) 5.3.2 高程控制网的等级及技术要求 (7) 5.3.3 水准点的埋设及观测技术要求 (7) 六、施工测量放样 (8) 6.1、测量资料收集与放样方案制定 (8) 6.2、基础开挖测量放样 (9) 6.2.1、前期测量准备工作。 (9) 6.2.2、实施放样 (9) 6.3管廊施工放样要求 (11) 七、测量劳动组织 (12) 八、仪器要求 (13) 九、设备机具配置 (13) 十、质量控制及检验 (13) 十一、安全及环保要求 (14) 11.1、安全要求 (14) 11.2、环保要求 (14)
一、编制依据 1.1 海东市地下综合管廊《施工图设计文件》； 1.2 《建筑地基基础设计》(GB50007-2002)； 1.3 《工程测量规范》(GB50026-2007)； 1.4 《建筑地基基础工程施工质量验收规范》(GB50202-2002)； 1.5 《国家三、四等水准测量规范》(GB12897-91)； 1.5 《建筑基坑工程监测技术规范》(GB50497-2009)； 二、工程概况 海东市平安区平安大道地下综合管廊西起三合大道（古瓦公路）与平安大道交叉口K0+000，东至东园路与平安大道交叉口K4+931，全长4.931公里（见管廊分布示意图）。管廊布置于平安大道机动车道正下方。管廊施工采取基坑明挖、结构现浇等工艺。管廊断面采用干支混合型的形式，满足管线安装敷设和运营维护要求，断面型式设计为双舱、三舱和四舱形式，入廊管线种类有高压电力、给水、中水、电力、通信、燃气等，结构全宽分别为7.75m、10.4m、13.05m，结构高度为4.45m，结构断面详见图示。综合管廊顶部覆土厚度2.5米～3.0米，断面净高3.5米～6.1米，基坑一般深度约7-8m，下穿河道的局部段落基坑深度在10m以上。 平安大道为平安区城区主干道，路面全宽约16m；除两端交叉口外，沿线共有15个支路交叉口；沿线主要为平安区政府机关、部队、学校、企事业单位和商铺、餐馆的聚集地，交通较为繁忙，
城市地下综合管廊施工要点 摘要：随着城市化的发展，对城市地下管网的类型和容量提出了越来越高的要求。管道容量已不能满足城市发展的需要。传统的管线多为直埋式，占用路面下 的空间较大，由多个部门管理。管道铺设不能与道路施工同步，导致道路开挖频繁，不仅影响道路的正常使用，还造成投资的浪费，还带来噪音和粉尘污染。针 对传统管网建设中存在的问题和我国城市化建设的现实需求，地下综合管廊的建 设逐渐引起了各界的关注。 关键词：城市；地下隧道效用；机械和电气；建设 1城市地下综合利用隧道工程概况 1.1地下综合管廊结构 （1）管廊本体·。城市地下综合隧道本质上是一种地下钢筋混凝土结构，其 施工方式既有现场浇筑，也有预制施工，其主要作用是承载城市发展和居民生活 所需的各种管道。（2）管线。地下综合隧道不仅包括电力、燃气、给排水，还 包括城市未来发展可能需要的通信、网络等管道。（3）监测系统。监测系统主 要是地下隧道的监测环境，收集信息的温度、湿度、气体浓度等地下隧道的环境 参数，并反馈到相关经理，它提供了依据来判断是否存在安全隐患的管道走廊。（4）通风系统。为了保证工人的生命安全，延长管道的使用寿命，采用机械通 风来保证管道内的空气流通。（5）排水系统。城市地下综合隧道位于城市地下，环境较为复杂，可能受到雨水、地下水等的影响，出现渗水问题。为了避免地下 综合隧道积水，导致各种管线失效，需要建立完善的排水系统。 1.2城市地下综合管廊的优势 （1）节省城市空间。 通过地下管廊的建设，城市发展的各种基础设施管线的综合布局和日常需求 居民已经意识到，这不仅有效地减少了建设城市地上空间电缆，电力电缆和其他 设施，地下综合管廊提高了城市土地的综合利用率，避免了重复的道路开挖施工，减少了对城市地面交通的影响，美化城市环境。 （2）各类管线的有效保护。 利用地下综合管廊可实现各种管线的综合布置，有效降低外界因素对管线的 影响。此外，地下综合管廊的建设减少了电杆、高架桥等地面构筑物的建设，避 免了因断裂和倾倒造成的二次伤害和财产损失。 1.3我国城市地下综合管廊建设中面临的普遍问题 第一，系统规划设计存在风险。作为城市地下管线的施工隧道是一个一次性 的项目，有必要做出科学预测城市未来的发展规划项目的建设之前，城市规划和 设计的地下管廊项目完成后考虑未来城市发展。一方面要严格控制浪费现象，另 一方面要保证它满足城市发展的需要，才能充分发挥综合管廊的作用。然而，无 论预测多么准确，都不可能完全准确，这给综合隧道的规划设计带来了一定的风险。 第二，财政压力。由于城市地下公用事业项目需要一次性完成，在项目建设 初期需要大规模投资，而此类基础设施往往依赖于政府财政或相关的融资政策， 因此往往会因为财政约束而出现问题。 最后，与城市地下综合隧道建设相关的法律和标准体系还不完善。目前，我
城市地下综合管廊的建设和发展 摘要：城市化进程的不断加快使得城市的人口开始越来越多，大量的人口在挤占城市资源的同时，也挤占了其发展空间，为使城市能够得到进一步的发展与完善，做好地下空间的开发工作已经成为了一个主要趋势。文章主要论述的是有关城市地下综合管廊的建设与发展的问题，希望通过文章的论述，能够使更多的城市认识到做好这一方面工作的重要性，从而保证自身的发展能够为人们带来更大的便利与价值。 关键词：地下综合管廊管线相容性 城市的发展使得其地下管道也开始不断增多，无论是给排水管道还是有线电视等线路都会安置在城市的地下部分，这部分管道数量之大，如果不做好规划，将会变得十分混乱，对于城市的发展十分不利。就目前的情况看，我国城市在这一方面已经取得了良好进展，但其中仍存在问题需要被觉得，部分城市在地下管廊的建设方面还存在着诸多问题，因此，必须提出想要的策略以使其能够得到更好的建设与规划。 一、地下综合管廊概述 想要做好地下综合管廊的建设工作，首先就必须要对其有所了解，这是保证其能够得到治理以及规划的前提，需要
各部门人员足够的重视。总的来说，想要被称之为地下综合管廊，必须要具有综合的性质，要起码存在三种或三种以上的地下管线，且上述管线要存在在地下的同一个人工空间，对于这部分管线来说，对其进行规划十分必要，它是保证城市能够向着集约化发展的一个重要基础，同时也是保证其能够与现代化要求相符合的一个重要条件。 地下管线需要经过敷设才能更好的为人们的生活提供 便利，敷设过程十分复杂，需要具备专业素质的人员应用相应的敷设技术才能完成。共同沟作为一种敷设技术，目前已经得到了地下工程施工领域足够的重视，同时也将其广泛的应用在了具体实践当中，并为地下综合管廊的建设与完善提供了重要价值。通过建设共同沟的方式，城市中的综合管线将能够被有效的结合在一起进行安置，同时在共同沟内，还会存在诸如照明已经通风等设施，这相对于以往来比属于一个进步，同时也是相关领域对其大量应用的一个主要原因。 二、共同沟的建设中存在问题 从上述文章不难看出，共同沟的建设对于城市地下综合管廊的现代化进程具有重要作用，但就目前的情况看，我国部分城市在共同沟的建设方面还存在着诸多的问题需要完善。其中建设标准不统一、相关法律不健全以及缺乏规划意识便是其中存在的几个主要问题。对上述问题的解决是将共同沟的应用效果提升到一个更高层次的主要保证，同时也是
城市地下综合管廊类型、施工方法及适用范围介绍 一、城市地下综合管廊类型介绍 1. 综合管廊根据敷设的管线等级和数量可以分为： （1）干线综合管廊 一般设置于道路中央下方或道路红线外综合管廊带内，主要输送原站（如自来水厂、发电厂、燃气制造厂等）到支线综合管廊，其一般不直接服务沿线地区。其主要收容的管线为电力、通讯、自来水、燃气、热力等管线，有时根据需要也将排水管线收容在内。在干线综合管廊内，电力从超高压变电站输送至一、二次变电站，通讯主要为转接局之间的信号传输，燃气主要为燃气厂至高压调压站之间的输送。干线综合管廊的断面通常为圆形或多格箱形，综合管廊内一般要求设置工作通道及照明、通风等设备。干线综合管廊的特点主要为：稳定大流量的运输、高度的安全性、内部结构紧凑、兼顾直接供给到稳定使用的大型用户、一般需要专用的设备、管理及运营比较简单。 （2）支线综合管廊 主要负责将各种供给从干线综合管廊分配、输送至各直接用户。其一般设置在道路的两旁，收容直接服务的各种管线。支线综合管廊的断面以矩形断面较为常见，一为单格或双格箱型结构。内部要求设置工作通道及照明、通风设备。主要特点为：有效（内部空间）断面较小、结构简单施工方便、设备多为常用定型设备、一般不直接服务大型用户。支线综合管廊示意图如下： （3）电缆沟 主要负责将市区架空的电力、通讯、有线电视、道路照明等电缆收容至埋地的管道。一般设置在道路的人行道下面，其埋深较浅，一般在 1.5米左右。以矩形断面较为常见，一般不要求设置工作通道及照明、通风等设备，仅增设供维修时 用的工作手孔即可。示意图如下：
(4) 干支线混合型综合管廊 干支线混合综合管廊在干线综合管廊和支线综合管廊的优缺点的基础上各有取舍，一般 适用于道路较宽的城市道路。 2. 综合管廊的断面形式可分为： 矩形、圆形、半圆形和拱形综合管廊，如下图 拱形绑合管廊 综合管廊的标准断面应根据容纳的管线种类、数量、施工方法综合确定。采用明挖现浇施工时宜采用矩形断面，采 用明挖预制装配施工时宜采用矩形断面或圆形断面，采用非开挖技术时宜采用圆形断面、马蹄形断面。 3. 综合管廊根据舱位数量可分为: 单舱综合管廊、双舱综合管廊及多舱综合管廊 —U U { I 【I 半腳形综合胃廊 gtzK 圓形综合管廊
湖南省城市地下综合管廊工程消耗量标准（试行） 湖南省建设工程造价管理总站 二〇一八年十二月
主编单位：湖南省建设工程造价管理总站 参编单位：长沙市建设工程造价管理站 长沙市规划设计院有限责任公司批准部门：湖南省住房和城乡建设厅
总说明 一、本标准适用于城镇范围内地下综合管廊本体（含标准段、吊装口、通风口、管线分支口、端部井等）的新建、扩建和改建工程。 二、本标准的作用： 1.编制施工图预算、招标控制价的依据； 2.调解处理工程造价纠纷和鉴定工程造价的依据； 3.编制投资估算指标、概算定额（指标）的基础； 4.编制企业定额、投标报价的参考。 三、本标准按正常施工条件，目前大多数施工企业采用的施工方法、机械化程度和合理的劳动组织及工期进行编制。是依据现行的设计规范和施工验收规范、质量评定标准、安全操作规程等国家标准编制的。实际采用的机械规格和本标准不一致时，除章节说明中有明确规定外，不作调整。 四、工作内容说明了主要施工工序，次要工序虽未说明，但在本标准中已经考虑。 五、关于人工： 1.本标准的人工不分工种、技术等级，均以综合工日表示。 2.本标准的人工包括基本用工、超运距用工、辅助用工和人工幅度差。 3.本标准的人工每工日按8小时工作制计算。 六、人工工资单价包括计时工资、奖金、津贴补贴、加班加点工资、特殊情况下支付的工资。 七、建筑材料均为合格产品。 八、建筑材料、半成品、成品的材料预算价格为材料由来源地到达工地仓库（或工地材料堆放地）的全部费用之和。 九、建筑材料、半成品、成品的消耗量包括施工现场沿线堆放损耗、运输损耗、施工操作损耗。 十、模板、脚手架材料，25km以内的场外运输。 十一、关于机械： 1.本标准中的机械按常用机械、合理机械配备和施工企业的机械化装备程度，并结合工程实际综合确定。 2.本标准的机械台班消耗量是按正常机械施工工效并考虑机械幅度差综合取定。 3.凡单位价值2000元以内，使用年限在一年以内的不构成固定资产的施工机械，不列入机械台班消耗量，作为工具用具在建筑安装工程费中的企业管理费考虑，其消耗的燃料动力等列入材料。 4.打桩工程机械与定额所含机械有不同时，不作换算。 十二、其它说明： 砌筑工程、门窗工程、装修工程、廊内安装工程按2014版《湖南省市政工程消耗量标准》、《湖南省建筑工程消耗量标准》、《湖南省安装工程消耗量标准》中的相应子目执行，人工、机械乘以系数1.2，不再另计廊内水平运输。 十三、消耗量标准中XX以内包括本身，XX以外不包括本身。
2016年全国地下综合管廊15个试点城市名单xhf0293发表于：2016-5-27 来源：一站服务浏览次数：8416次 257 摘要：2016年，李克强总理作政府工作报告时提出，2016年将开工建设城市地下综合管廊2000公里以上。全国地下综合管廊15个试点城市名单你知道么? 全国地下综合管廊 国家财政部、住房城乡建设部在中国建筑文化中心开展了"2016年全国地下综合管廊试点城市竞争性评审"。本次竞争性评审共有20个城市参加，选取15个作为试点城市，评审结果于当日产生。最终，15个城市入选2016年全国地下综合管廊试点城市。 国家第二批综合管廊试点城市名单: 郑州、广州、石家庄、四平、青岛、威海、杭州、 保山、南宁、银川、平潭、景德镇、成都、合肥、海东
据财政部2014年底发布的《关于开展中央财政支持地下综合管廊试点工作的通知》规定，国家将对地下综合管廊试点城市给予专项资金补助，具体补助数额按城市规模分档确定。 直辖市每年5亿元，省会城市每年4亿元，其他城市每年3亿元。对采用PPP模式达到一定比例的，将按上述补助基数奖励10%。 住房城乡建设部近日还下发通知明确，自今年4月19日起，实行全国城市地下综合管廊建设进展周报制度，以落实今年国务院《政府工作报告》关于“开工建设城市地下综合管廊2000公里以上”的工作部署。根据通知，全国所有城市、县城均在报送范围之列，各市县要在每周二中午12时前报送上周管廊建设的规划和工程建设情况。 在综合管廊建设的热潮中，2015年十个试点城市综合管廊建设进展如何？国内其他机会市场又在哪里呢？ 内蒙古包头 包头市共有两个综合管廊，即北梁棚户区腾空区和新都市区。包头市城市综合管廊专项规划结合近远期规划了102.56公里，近期在新都市区规划了26.4公里，北梁棚户区规划了8公里；远期在昆北改造区规划了16.81公里，结合旧城道路改造设计（民族西路）规划了5.7公里；远景结合轨道交通建设规划了45.65公里。 北梁地下综合管廊项目前期工作全部完成，将于6月1日前开工建设。新都市区地下综合管廊项目计划今年5月底前确定PPP合作企业、完成项目施工招投标工作，将于6月开工。 辽宁沈阳
- 115 - 工 程 技 术 ０ 前言 在社会经济不断发展的背景下，我国城市化建设的脚步也在不断迈进。随着城市基础设施的完善，城市地下空间的利用也变得越来越频繁，为了有效地提升城市地下空间的利用率，同时也避免各类工程管线之间的冲突，建设城市地下综合管廊十分必要。该文将从城市地下综合管廊工程的优势、分类、不足等方面入手，进而对其施工技术进行详细阐述。 １ 城市地下综合管廊工程概述 １．１ 城市地下综合管廊工程的优势与不足分析 目前，城市地下管廊工程的发展已经超过100年，在长期的发展历程中基本上已经形成了完善的体系，它能够将城市各类基础设施的管线集中布置到管廊内部，一方面减少了城市近地空间的线缆、电线杆等基础设施，另一方面又避免了反复开挖对城市道路交通造成的不便。此外，城市地下综合管廊能够为各类基础设施管线提供良好的保护，尤其是针对一些灾害事故，由于各类管线的分布较为集中且处于地下，因此有效避免了电线杆折断、倾倒等可能对城市居民带来的损害。 虽然城市地下综合管廊工程具有以上多项优势，但其存在的各项不足也不同忽视，具体体现在以下几点：首先，地下综合管廊工程中包括了大规模的混凝土构筑物，需要大量资金的支持。其次，地下综合管廊在防水、防潮方面的要求较高。 １．２ 城市地下综合管廊的类型分析 依据不同的标准可以对城市地下综合管廊做出不同的分类。例如，以功能作为分类标准，可以将地下综合管廊分为干线综合管廊、支线综合管廊、干支线综合管廊、缆线综合管廊等。如实按照施工方法进行分类，可以将地下综合管廊分为明挖式地下综合管廊和暗挖式地下综合管廊。需要注意的是，采用前一种施工方式，在施工过程中需要对外部地面环境的影响进行充分的考虑。 １．３ 建设城市地下综合管廊的积极性分析 通过城市地下综合管廊的建设能够为城市空间的整体协调发展提供保障，它能够实现对城市地下空间的合理应用，促进城市基础设施的完善，减少无规划的基建工作施工，使城市保持健康良好的发展态势，提高城市地下空间利 用率，降低了管线维护对城市道路交通以及居民生活带来的不利影响。此外，城市地下综合管廊建设还实现了城市防灾抗灾能力的提升。 １．４ 现阶段我国城市地下综合管廊建设中面临的普遍问题 结合我国近年来城市地下综合管廊工程建设实践来看，其中比较常见的问题集中在以下几个方面。 首先，系统规划设计中存在风险。由于城市地下综合管廊工程建设是一次性的，因此在工程建设前必须要对城市未来发展规划进行科学的预测，综合考虑未来城市发展状况完成城市地下综合管廊工程的规划设计。一方面要严格控制浪费现象，另一方面又要保证其符合城市发展的需求，如此才能保证综合管廊的作用得到充分发挥。然而再精准的预测都无法做到完全准确，这就为综合管廊的规划设计带来了一定的风险。 其次，资金方面的压力。由于城市地下综合管廊工程需要一次性建成，因此在工程建设初期需要投入大规模的资金，而这类基础设施通常需要依赖政府财政或是相关融资政策，故而经常会因资金方面的限制出现问题。 最后，我国城市地下综合管廊工程建设相关的法律和标准体系仍旧不健全。目前，我国相关法律法规并未对城市地下综合管廊运营、产权、成本等方面的问题做出明确的规定，以至于综合管廊建设以及运营中出现的许多问题都不能得到有效的解决。另一方面，由于城市地下综合管廊建设标准不健全，导致具体建设施工缺乏必要的规范，引发了质量等方面的问题。 １．５ 城市地下综合管廊工程施工的具体流程 在进行城市地下综合管廊工程建设施工的过程中，必须严格遵照标准的施工流程并保证每一个工序的规范性，如此才能确保施工活动的安全高效的实施。按照先后顺序，城市地下综合管廊的施工流程如下：首先，定位测量。根据建设单位提供的测量定位坐标、高程控制点进行综合管廊的定位和搞成控制。其次，制定方案。制定工程施工组织设计以及各项施工方案。其三，土方开挖，依据施工方案对土方的放坡尺寸进行确定，之后分层进行土方开挖。其四，验槽。在基坑开挖到设计标高后，由地勘、建设、设计、施工等单位共同完成验收。其五，整层及主体结构施工。根据设计图纸对地下综合管廊的垫层和主体结构进行施工。其六，防水保湿施工。同主体结构进行科学的衔接施工。其七，土方回 城市地下综合管廊施工技术 师 煜 任宇宁 （中交第四公路工程局有限公司，北京 100022） 摘 要：城市地下综合管廊是将城市地下的各类管线，如电力、通信、给排水、供热等集中在统一的隧道空间内，进行统一的规划、设计、建设以及管理，这样做的目的是避免各类管线之间的冲突。目前，地下综合管廊已经成为保证城市正常运行不可缺少的基础设施之一。该文将就城市地下综合管廊施工技术进行详细的探讨研究。关键词：城市地下综合管廊；施工技术；优势中图分类号：TU990.3 文献标志码：A
关于城市地下综合管廊建设的调研 地下综合管廊，是指现代化城市地下用于集中建设电力、通讯、燃气、广电、给水、雨污水等市政管线的公共隧道，被喻为城市的毛细血管及中枢神经，是保障城市正常运行的“生命线”。地下综合管廊是新型城市市政基础设施现代化的重要标志之一，它避免了由于重新埋设或维修管线而导致道路重复开挖的麻烦，避免了土壤对管线的腐蚀，延长管线的使用寿命。 一、推进地下综合管廊建设的意义 （一）节约地下空间。由于建设初期没有充分估计地下管网的需求，造成了大量的重复性建设，建设占用了大量的地下空间资源，没有做到合理使用。 （二）节省养护成本。地下综合管廊建设可以使管线使用寿命及安全性得到明显提升，因为综合管廊的建设是选择混凝土结构，能够避免外力破坏管线，防止管线与污染接触。 （三）改善城市环境。地下综合管廊建设能够使地下空间资源利用得到优化，防止架空线网密集、风险难以预测、管线事故多发、路面反复开挖等情况发生，确保城市交通的畅通。 （四）减少安全隐患。地下综合管廊可以借助动态监测以及各类信息化技术，能够对管线的状态以及运行情况进行实时掌握，及时发现管线中存在的问题，促进城市信息化管理水平提升。 二、我市地下管线的现状
（一）我市的市政管线包括电力、通讯、天然气、给水、雨水、污水。通道主要埋设在道路两侧和非机动及人行道上，以直埋式为主，且已运行时间较长，集约化程度低； （二）部分管线由于建设年代较早，存在设计标准偏低，安全可靠性较差的现象； （三）许多地下管线未进行统一规划，地下管线产权分散，各自为政，造成地下空间拥挤，管线存在大量上下重叠交叉，管线之间安全距离达不到规范要求，对管线的运行和保养带来不便。 三、推进地下综合管廊的建议 （一）强调规划先行 1.应抓紧编制规划。结合**市城市的定位，按照先规划、后建设的原则，在地下管线普查的基础上，统筹各类管线实际发展的需要，把地下综合管廊建设纳入城市建设的总体规划，以确保地下综合管廊的严肃性、连续性、有效性。 2.结合需求，因地制宜。按照**市的总体规划，对于高新区、开发区、保税区及各镇级开发区等新建道路要根据功能要求，同步建设地下综合管廊，对于已建成区规划要及时跟进，对现有管线实际状况与规划结合，调整制定综合管廊专项规划，并结合旧城更新、道路改造、河道治理、地下空间开发等，因地制宜、统筹安排管廊建设。 （二）加强工程管理，保证工程推进
住房城乡建设部近日发出《城市地下综合管廊工程规划编制指引》的通知。通知指出，为了贯彻落实《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国办发[2014]27号），做好城市地下综合管廊工程规划建设工作，该部制定了《城市地下综合管廊工程规划编制指引》。现印发各地，请认真贯彻执行。 以下是《城市地下综合管廊工程规划编制指引》全文: 城市地下综合管廊工程规划编制指引 第一章总则 第一条为了规范和指导城市地下综合管廊工程规划编制工作，提高规划的科学性，避免盲目、无序建设，制定本指引。 第二条本指引适用于城市地下综合管廊（以下简称管廊）工程规划编制工作。 第三条管廊工程规划应根据城市总体规划、地下管线综合规划、控制性详细规划编制，与地下空间规划、道路规划等保持衔接。 第四条编制管廊工程规划应以统筹地下管线建设、提高工程建设效益、节约利用地下空间、防止道路反复开挖、增强地下管线防灾能力为目的，遵循政府组织、部门合作、科学决策、因地制宜、适度超前的原则。
第二章一般要求 第五条管廊工程规划由城市人民政府组织相关部门编制，用于指导和实 施管廊工程建设。编制中应听取道路、轨道交通、给水、排水、电力、通信、 广电、燃气、供热等行政主管部门及有关单位、社会公众的意见。 第六条管廊工程规划应合理确定管廊建设区域和时序，划定管廊空间位置、配套设施用地等三维控制线，纳入城市黄线管理。 第七条管廊建设区域内的所有管线应在管廊内规划布局。 第八条管廊工程规划应统筹兼顾城市新区和老旧城区。新区管廊工程规 划应与新区规划同步编制，老旧城区管廊工程规划应结合旧城改造、棚户区改造、道路改造、河道改造、管线改造、轨道交通建设、人防建设和地下综合体 建设等编制。 第九条管廊工程规划期限应与城市总体规划一致，并考虑长远发展需要。建设目标和重点任务应纳入国民经济和社会发展规划。 第十条管廊工程规划原则上五年进行一次修订，或根据城市规划和重要 地下管线规划的修改及时调整。调整程序按编制管廊工程规划程序执行。 第三章编制内容
城市地下综合管廊的建设发展和经验借鉴 本文从我国城市地下综合管廊的建设背景及其对现代 城市发展的意义、国内外城市地下综合管廊的建设历史及现状和经验总结等方面进行梳理和介绍，目的在于使相关方系统的了解地下综合管廊的发展和应用，提升对管廊的认识水平。一、我国城市地下综合管廊建设背景 长期以来，我国各种管线的布置方式多以直埋方式置于地下。在扩能、改造、维修时，常常要对路面或者绿地进行破坏，不仅造成很大的经济浪费，而且给车辆、行人和附近居民造成不便。每年因施工引发的管线事故所造成的直接经济损失高达50亿元，间接经济损失超过500亿元。 另外，在城市各类管网的管理模式上，则是各自为政、互不通气，管线排布失序，以至于施工、维修中相互干扰、破坏；在不同管网之间存在着交替重复施工现象，由此出现了“昨天铺、今天修、明天改”和“你方唱罢、我登场”的怪相。同时，管理手段的落后造成管线档案缺失，信息难以共享，后续管线施工对已有地下管线情况了解不明，经常造成无谓的破坏，不但造成了无谓的经济负担，而且给城市带来了环境、交通等诸多影响。 埋设无序、管线混乱、事故频发的地下管线正变成中国城市无法逃离的梦魇。因此，提升管线布置方式和转变管理模式
刻不容缓，势在必行。从发达国家的成功经验来看，要彻底解决城市地下管线问题，最科学的办法是修建城市地下综合管廊。二、城市地下综合管廊的概念 城市地下综合管廊(日本称'共同沟'、台湾称'共同管道')，就是地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和'生命线'。 利用城市地下空间建设综合管廊以铺设城市生命线设施，不但可以减少对城市道路的反复开挖以及对城市正常交通秩 序的巨大冲击，并且可以改善城市景观。根据日本阪神地震的防灾抗灾经验说明，综合管廊对于城市综合防灾能力的提高有着显著的作用。总结来说，综合管廊是保证城市具有可持续发展能力的重要基础设施，已成为城市基础设施现代化更新与改造以及城市现代化建设的趋势和潮流，同时综合管廊也是城市地下空间开发利用的重要内容。 三、城市地下综合管廊建设对于现代城市发展的意义 1. 综合管廊是城市经济发展的客观要求 道路交通是现代城市发展最根本的基础，以巨额的资金和巨大的空间资源为代价构筑立体化的城市交通系统，是要保证城市交通的畅通、促进城市经济的不断发展。而经济的发展
海东市地下综合管廊 施工测量方案 编制人： 审核： 审批： 中国建筑第五工程局有限公司 海东地下管廊项目经理部 二零一六年八月 目录 一、编制依据.................... 错误!未指定书签。 二、工程概况.................... 错误!未指定书签。 三、施工部署.................... 错误!未指定书签。 3.1组织工作 ...............................................................错误!未指定书签。 3.2施工测量放样工艺流程图 ...................................................错误!未指定书签。
四、施工测量的基本要求.......... 错误!未指定书签。 4.1施测原则 ...............................................................错误!未指定书签。 4.2准备工作 ...............................................................错误!未指定书签。 4.3测量仪器的选用..........................................................错误!未指定书签。 4.4、测量人员培训..........................................................错误!未指定书签。 4.5、仪器设备检定和日常检校........................................................................................................... 错误!未指定书签。 五、控制网测设................... 错误!未指定书签。 5.1总平面控制........................................................................................................................................ 错误!未指定书签。 5.2施工平面控制网测设 ...................................................................................................................... 错误!未指定书签。 5.2.1平面控制网布设原则......................................................................................................... 错误!未指定书签。 5.2.2施工平面控制网的布设 .................................................................................................... 错误!未指定书签。 5.3高程控制网的布设........................................................................................................................... 错误!未指定书签。 5.3.1高程控制网的布设原则 .................................................................................................... 错误!未指定书签。 5.3.2高程控制网的等级及技术要求 ....................................................................................... 错误!未指定书签。 5.3.3水准点的埋设及观测技术要求 ....................................................................................... 错误!未指定书签。 六、施工测量放样.................. 错误!未指定书签。 6.1、测量资料收集与放样方案制定 ....................................................................................................... 错误!未指定书签。 6.2、基础开挖测量放样........................................................................................................................... 错误!未指定书签。 6.2.1、前期测量准备工作。.......................................................................................................... 错误!未指定书签。 6.2.2、实施放样.............................................................................................................................. 错误!未指定书签。 6.3管廊施工放样要求.............................................................................................................................. 错误!未指定书签。 七、测量劳动组织.................. 错误!未指定书签。 八、仪器要求...................... 错误!未指定书签。 九、设备机具配置.................. 错误!未指定书签。 十、质量控制及检验................ 错误!未指定书签。
