【MATLAB算例】3.2.5(2)四杆桁架结构的有限元分析(Bar2D2Node)
如图3-8所示的结构，各个杆的弹性模量和横截面积都为42
E N mm
=?,
29.510/
2
=。试基于MA TLAB平台求解该结构的节点位移、单元应力以及支反力。
100
A mm

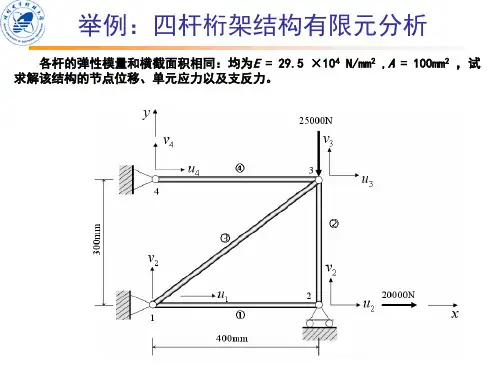

图3-8 四杆桁架结构
解答：对该问题进行有限元分析的过程如下。
（1）结构的离散化与编号
对该结构进行自然离散，节点编号和单元编号如图3-8所示，有关节点和单元的信息见表3-1~表3-3。
（2）计算各单元的刚度矩阵(基于国际标准单位)
建立一个工作目录，将所编制的用于平面桁架单元分析的4个MA TLAB函数放置于该工作目录中，分别以各自函数的名称给出文件名，即：Bar2D2Node_Stiffness，Bar2D2Node_Assembly，Bar2D2Node_Stress，Bar2D2Node_Forces。然后启动MA TLAB，将工作目录设置到已建立的目录中，在MA TLAB环境中，输入弹性模量E、横截面积A，各点坐标x1,y1,x2,y2,x3,y3,x4,y4,角度alpha 1, alpha 2和alpha 3,然后分别针对单元1，2，3和4，调用4次Bar2D2Node_Stiffness，就可以得到单元的刚度矩阵。相关的计算流程如下。>>E=2.95e11;
>>A=0.0001;
>>x1=0;
>>y1=0;
>>x2=0.4;
>>y2=0;
>>x3=0.4;
>>y3=0.3;
>>x4=0;
>>y4=0.3;
>>alpha1=0;
>>alpha2=90;
>>alpha3=atan(0.75)*180/pi;
>> k1=Bar2D2Node_Stiffness (E,A,x1,y1,x2,y2,alpha1)
k1 = 73750000 0 -73750000 0
0 0 0 0
-73750000 0 73750000 0
0 0 0 0
>>k2=Bar2D2Node_Stiffness (E,A,x2,y2,x3,y3,alpha2)
k2 = 1.0e+007 *
0.0000 0.0000 -0.0000 -0.0000 0.0000 9.8333 -0.0000 -9.8333 -0.0000 -0.0000 0.0000 0.0000 -0.0000 -9.8333 0.0000 9.8333
>> k3=Bar2D2Node_Stiffness (E,A,x1,y1,x3,y3,alpha3) k3 = 1.0e+007 *
3.7760 2.8320 -3.7760 -2.8320 2.8320 2.1240 -2.8320 -2.1240 -3.7760 -2.8320 3.7760 2.8320 -2.8320 -2.1240 2.8320 2.1240
>> k4=Bar2D2Node_Stiffness (E,A,x4,y4,x3,y3,alpha1) k4 = 73750000 0 -73750000 0 0 0 0 0 -73750000 0 73750000 0 0 0 0 0
（3） 建立整体刚度方程
由于该结构共有4个节点，因此，设置结构总的刚度矩阵为KK (8×8)，先对KK 清零，然后四次调用函数Bar2D2Node _Assembly 进行刚度矩阵的组装。相关的计算流程如下。
>>KK=zeros(8,8);
>>KK=Bar2D2Node_Assembly (KK,k1,1,2); >>KK=Bar2D2Node_Assembly (KK,k2,2,3); >>KK=Bar2D2Node_Assembly (KK,k3,1,3); >>KK=Bar2D2Node_Assembly (KK,k4,4,3) KK= 1.0e+008 *
1.1151 0.2832 -0.7375 0 -0.3776 -0.2832 0 0 0.2832 0.2124 0 0 -0.2832 -0.2124 0 0 -0.7375 0 0.7375 0.0000 -0.0000 -0.0000 0 0 0 0 0.0000 0.9833 -0.0000 -0.9833 0 0 -0.3776 -0.2832 -0.0000 -0.0000 1.1151 0.2832 -0.7375 0 -0.2832 -0.2124 -0.0000 -0.9833 0.2832 1.1957 0 0 0 0 0 0 -0.7375 0 0.7375 0 0 0 0 0 0 0 0 0
（4） 边界条件的处理及刚度方程求解
由图3-8可以看出，节点1的位移将为零，即10u =, 10v =，节点2的位移20v =，节点4的40u =，40v =。节点载荷3F ＝10N 。采用高斯消去法进行求解，注意：MATLAB 中的反斜线符号“\”就是采用高斯消去法。
该结构的节点位移为：[]T
v u v u v u v u 44332211=q
而节点力为：[]
T
y x y y x R R R R R 4
44
2
4
1
1
10
5.20
10
2?-?=+=F R P
其中，11(,)x y R R 为节点1处沿x 和y 方向的支反力，2y R 为节点2处y 方向的支反力，
44(,)x y R R 为节点4处沿x 和y 方向的支反力。相关的计算流程如下。
>>k=KK([3,5,6],[3,5,6]) k =1.0e+008 *
0.7375 -0.0000 -0.0000
-0.0000 1.1151 0.2832 -0.0000 0.2832 1.1957
>> p=[20000;0;-25000]; >>u=k\p
u = 1.0e-003 *
0.2712 0.0565 -0.2225 [这里将列排成了一行，以节省篇幅]
由此可以看出，所求得的结果2330.271 2,0.056 5,0.222 5u m m u m m v m m ===-，则所有节点位移为
[]0
0.271 2
0.056 5
0.222 5
0T
mm =-q (3-75)
与前面通过数学推导得到的结果相同，见式(3-72)。
（5）支反力的计算
在得到整个结构的节点位移后，由原整体刚度方程就可以计算出对应的支反力。将整体的位移列阵q （采用国际单位）代回原整体刚度方程，计算出所有的节点力P ，按上面的对应关系就可以找到对应的支反力。相关的计算流程如下。
>> q=[0 0 0.0002712 0 0.0000565 -0.0002225 0 0]' q = 1.0e-003 *
0 0 0.2712 0 0.0565 -0.2225 0 0 [这里将列排成了一行，以节省篇幅] >>P=KK*q P = 1.0e+004 *
-1.5833 0.3126 2.0001 2.1879 -0.0001 -2.5005 -0.4167 0 [这里将列排成了行]
按对应关系，可以得到对应的支反力为
(3-76)
（6）各单元的应力计算
先从整体位移列阵q 中提取出单元的位移列阵，然后，调用计算单元应力的函数Bar2D2Node_ElementStress ，就可以得到各个单元的应力分量。当然也可以调用上面的Bar2D2Node_ElementForces(E,A,x1,y1,x2,y2,alpha,u)函数来计算单元的集中力，然后除以面积求得单元应力。相关的计算流程如下。
>>u1=[q(1);q(2);q(3);q(4)] u1 = 1.0e-003 *
0 0 0.2712 0 [这里将列排成了一行，以节省篇幅] >> stress1=Bar2D2Node_Stress(E,x1,y1,x2,y2,alpha1,u1) stress1 =2.0001e+008
>>u2=[q(3);q(4);q(5);q(6)] u2 = 1.0e-003 *
0.2712 0 0.0565 -0.2225 [这里将列排成了一行，以节省篇幅]
>> stress2=Bar2D2Node_Stress(E,x2,y2,x3,y3,alpha2,u2) stress2 = -2.1879e+008
>>u3=[q(1);q(2);q(5);q(6)] u3 = 1.0e-003 *
0 0 0.0565 -0.2225 [这里将列排成了一行，以节省篇幅] >> stress3=Bar2D2Node_Stress(E,x1,y1,x3,y3,alpha3,u3) stress3 = -52097000
>>u4=[q(7);q(8);q(5);q(6)] u4 = 1.0e-003 *
0 0 0.0565 -0.2225 [这里将列排成了一行，以节省篇幅] >> stress4=Bar2D2Node_Stress(E,x4,y4,x3,y3,alpha1,u4) stress4 = 41668750
可以看出：计算得到的单元1的应力为82.000 110Pa e σ=?；单元2的应力为
8
2.187 910P a σ=-?，单元3的应力为75.209 7
10P a σ=-?，单元4的应力为7
4.16710P a
σ=?。与前面通过数学推导得到的结果相同，见式(3-73)。
ansys桁架和梁的有限元分析
————————————————————————————————作者：————————————————————————————————日期：
桁架和梁的有限元分析 第一节基本知识 一、桁架和粱的有限元分析概要 1．桁架杆系的有限元分析概要 桁架杆系系统的有限元分析问题是工程中晕常见的结构形式之一，常用在建筑的屋顶、机械的机架及各类空间网架结构等多种场合。 桁架结构的特点是，所有杆件仅承受轴向力，所有载荷集中作用于节点上。由于桁架结构具有自然离散的特点，因此可以将其每一根杆件视为一个单元，各杆件之间的交点视为一个节点。 2．梁的有限元分析概要 梁的有限元分析问题也是是工程中最常见的结构形式之一，常用在建筑、机械、汽车、工程机械、冶金等多种场合。 梁结构的特点是，梁的横截面均一致，可承受轴向、切向、弯矩等载荷。根据梁的特点，等截面的梁在进行有限元分析时，需要定义梁的截面形状和尺寸，用创建的直线代替梁，在划分网格结束后，可以显示其实际形状。 二、桁架和梁的常用单元 桁架和梁常用的单元类型和用途见表7-1。 通过对桁架和粱进行有限元分析，可得到其在各个方向的位移、应力并可得到应力、位移动画等结果。 第128页
第二节桁架的有限元分析实例案例1--2D桁架的有限元分析 问题 人字形屋架的几何尺寸如图7—1所示。杆件截面尺寸为0．01m^2，试进行静力分析，对人字形屋架进行静力分析，给出变形图和各点的位移及轴向力、轴力图。 条件 人字形屋架两端固定，弹性模量为2．0x10^11N/m^2，泊松比为0．3。 解题过程 制定分析方案。材料为弹性材料，结构静力分析，属21)桁架的静力分析问题，选用Link1单元。建立坐标系及各节点定义如图7-1所示，边界条件为1点和5点固定，6、7、8点各受1000N的力作用。 1．ANSYS分析开始准备工作 (1)清空数据库并开始一个新的分析选取Utility Menu>File>Clear&Start New，弹出Clears database and Start New对话框，单击OK按钮，弹出Verify对话框，单击OK按钮完成清空数据库。 (2)指定新的工作文件名指定工作文件名。选取Utility Menu>File>Change Jobname，弹出Change Jobname对话框，在Enter New Jobname项输入工作文件名，本例中输入的工作文件名为“2D-spar”，单击OK按钮完成工作文件名的定义。 (3)指定新的标题指定分析标题。选取Ufility Menu>File>Change Title，弹出ChangeTitle对话框，在Enter New Tifie项输入标题名，本例中输入“2D-spar problem'’为标题名，然后单击OK按钮完成分析标题的定义。 (4)重新刷新图形窗9 选取Utility Menu>Plot>Replot，定义的信息显示在图形窗口中。 (5)定义结构分析运行主菜单Main Menu>Preferences，出现偏好设置对话框，赋值分析模块为Structure结构分析，单击OK按钮完成分析类型的定义。 2．定义单元类型 运行主菜单Main Menu>Preprocessor>Element Type>Add／Edit／Delete命令，弹出Element Types对话框，单击Add按钮新建单元类型，弹出Library of Element Types对话框，先选择
MATLAB: MATLAB是美国MathWorks公司出品的商业数学软件，用于数据分析、无线通信、深度学习、图像处理与计算机视觉、信号处理、量化金融与风险管理、机器人，控制系统等领域。 MATLAB是matrix&laboratory两个词的组合，意为矩阵工厂（矩阵实验室），软件主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式。 MATLAB和Mathematica、Maple并称为三大数学软件。它在数学类科技应用软件中在数值计算方面首屈一指。MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等。MATLAB的基本数据单位是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，故用MATLAB来解算问题要比用C，FORTRAN等语言完成相同的事情简捷得多，并且MATLAB也吸收了像Maple等软件的优点，使MATLAB成为一个强大的数学软件。在新的版本中也加入了对C，FORTRAN，C++，JAVA的支持。 MATLAB有限元分析与应用:
《MATLAB有限元分析与应用》是2004年4月清华大学出版社出版的图书，作者是卡坦，译者是韩来彬。 内容简介： 《MATLAB有限元分析与应用》特别强调对MATLAB的交互应用，书中的每个示例都以交互的方式求解，使读者很容易就能把MATLAB用于有限分析和应用。另外，《MATLAB有限元分析与应用》还提供了大量免费资源。 《MATLAB有限元分析与应用》采用当今在工程和工程教育方面非常流行的数学软件MATLAB来进行有限元的分析和应用。《MATLAB有限元分析与应用》由简单到复杂，循序渐进地介绍了各种有限元及其分析与应用方法。书中提供了大量取自机械工程、土木工程、航空航天工程和材料科学的示例和习题，具有很高的工程应用价值。
结构力学实验土木建筑学院 实验名称：平面桁架结构的设计 实验题号:梯形桁架D2-76 姓名: 学号： 指导老师: 实验日期:
一、实验目的 在给定桁架形式、控制尺寸和荷载条件下，对桁架进行内力计算，优选杆件截面，并进行刚度验算。 ①掌握建立桁架结构力学模型的方法，了解静定结构设计的基本过程； ②掌握通过多次内力和应力计算进行构件优化设计的方法； ③掌握结构刚度验算的方法。 梯形桁架D ；其中结点1到结点7的水平距离为15m；结点1到结点8的距离为2m；结点7到结点14的距离为3m。选用的是Q235钢，[ɑ]=215MPa。
完成结构设计后按如下步骤计算、校核、选取、设计、优化 二、强度计算 1）轴力和应力 2）建立结构计算模型后，由“求解→内力计算”得出结构各杆件的轴力N（见图3）再由6=N/A得出各杆件应力。 表1内力计算 杆端内力值 ( 乘子 = 1) -------------------------------------------------------------------------------------------- 杆端 1 杆端 2 ------------------------------------- ------------------------------------------ 单元码轴力剪力弯矩轴力剪力弯矩 -------------------------------------------------------------------------------------------- 1 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 2 51.9230769 0.00000000 0.00000000 51.9230769 0.00000000 0.00000000 3 77.1428571 0.00000000 0.00000000 77.1428571 0.00000000 0.00000000 4 67.5000000 0.00000000 0.00000000 67.5000000 0.00000000 0.00000000 5 39.7058823 0.00000000 0.00000000 39.7058823 0.00000000 0.00000000 6 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 0.00000000 7 -54.0000000 0.00000000 0.00000000 -54.0000000 0.00000000 0.00000000 8 -52.0383336 0.00000000 0.00000000 -52.0383336 0.00000000 0.00000000 9 -77.3140956 0.00000000 0.00000000 -77.3140956 0.00000000 0.00000000 10 -81.1798004 0.00000000 0.00000000 -81.1798004 0.00000000 0.00000000 11 -81.1798004 0.00000000 0.00000000 -81.1798004 0.00000000 0.00000000 12 -67.6498337 0.00000000 0.00000000 -67.6498337 0.00000000 0.00000000 13 -39.7940198 0.00000000 0.00000000 -39.7940198 0.00000000 0.00000000 14 -54.0000000 0.00000000 0.00000000 -54.0000000 0.00000000 0.00000000 15 66.4939824 0.00000000 0.00000000 66.4939824 0.00000000 0.00000000 16 -41.5384615 0.00000000 0.00000000 -41.5384615 0.00000000 0.00000000 17 33.3732229 0.00000000 0.00000000 33.3732229 0.00000000 0.00000000 18 -21.8571428 0.00000000 0.00000000 -21.8571428 0.00000000 0.00000000 19 5.27613031 0.00000000 0.00000000 5.27613031 0.00000000 0.00000000 20 -18.0000000 0.00000000 0.00000000 -18.0000000 0.00000000 0.00000000 21 19.7385409 0.00000000 0.00000000 19.7385409 0.00000000 0.00000000 22 -31.5000000 0.00000000 0.00000000 -31.5000000 0.00000000 0.00000000 23 42.0090820 0.00000000 0.00000000 42.0090820 0.00000000 0.00000000 24 -47.6470588 0.00000000 0.00000000 -47.6470588 0.00000000 0.00000000 25 62.0225709 0.00000000 0.00000000 62.0225709 0.00000000 0.00000000

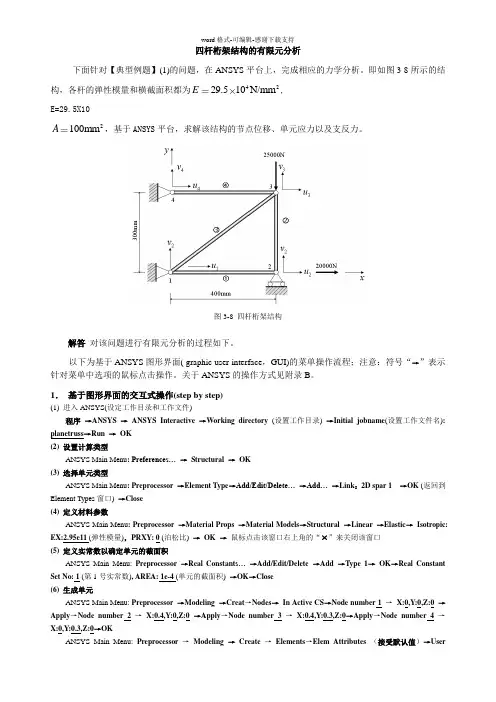

四杆桁架结构的有限元分析 在ANSYS 平台上，完成相应的力学分析。即如图1所示的结构，各杆的弹性模量和横截面积都为4229.510N/mm E =?, 2 100mm A =，基于ANSYS 平台，求解该结构的节点位移、单元应力以及支反力。 图1四杆桁架结构 完整的命令流 !直接生成有限元模型 / PREP7 !进入前处理 /PLOPTS,DA TE,0 !设置不显示日期和时间 !设置单元、材料，生成节点及单元 ET,1,LINK1 !选择单元类型 UIMP,1,EX, , ,2.95e11, !给出材料的弹性模量 R,1,1e-4, !给出实常数(横截面积) N,1,0,0,0, !生成1号节点,坐标(0,0,0) N,2,0.4,0,0, !生成2号节点,坐标(0.4,0,0) N,3,0.4,0.3,0, !生成3号节点,坐标(0.4,0.3,0) N,4,0,0.3,0, !生成4号节点,坐标(0,0.3,0) E,1,2 !生成1号单元(连接1号节点和2号节点) E,2,3 !生成2号单元(连接2号节点和3号节点) E,1,3 !生成3号单元(连接1号节点和3号节点) E,4,3 !生成4号单元(连接4号节点和3号节点) FINISH !前处理结束 !在求解模块中，施加位移约束、外力，进行求解 /SOLU !进入求解状态(在该状态可以施加约束及外力) ANTYPE,0 !定义分析类型为静力分析 D,1,ALL !将1号节点的位移全部固定 D,2,UY ， !将2号节点的Y 方向位移固定 D,4,ALL !将4号节点的位移全部固定 F,2,FX,20000, !在2号节点处施加X 方向的力(20000)
