一、填空题 1.控制系统正常工作的首要条件是__稳定性_。 2.脉冲响应函数是t e t g 532)(--=,系统的传递函数为___2s ?3S+5____ 。 3.响应曲线达到过调量的____最大值____所需的时间,称为峰值时间t p 。 4.对于一阶系统的阶跃响应,其主要动态性能指标是___T _____,T 越大,快速性越___差____。 5.惯性环节的奈氏图是一个什么形状______半圆弧 。 二、选择题 1.热处理加热炉的炉温控制系统属于:A A.恒值控制系统 B.程序控制系统 C.随动控制系统 D.以上都不是 2.适合应用传递函数描述的系统是( C )。 A 、单输入,单输出的定常系统; B 、单输入,单输出的线性时变系统; C 、单输入,单输出的线性定常系统; D 、非线性系统。 3.脉冲响应函数是t e t g 532)(--=,系统的传递函数为: A A.)5(32+-s s B.) 5(32-+s s C.)5(32+- s D. )5(32++s s 4.实轴上两个开环极点之间如果存在根轨迹,那么必然存在( C ) A .闭环零点 B .开环零点 C .分离点 D .虚根 5. 在高阶系统中,动态响应起主导作用的闭环极点为主导极点,与其它非主导极点相比,主导极点与虚轴的距离比起非主导极点距离虚轴的距离(实部长度) 要( A ) A 、小 B 、大 C 、相等 D 、不确定 6.一阶系统的动态性能指标主要是( C ) A. 调节时间 B. 超调量 C. 上升时间 D. 峰值时间 7 . 控制系统的型别按系统开环传递函数中的( B )个数对系统进行分类。
自动控制原理期末考试卷与答案 一、填空题(每空 1 分,共20分) 1、对自动控制系统的基本要求可以概括为三个方面,即: 稳定性 、快速性和 准确性 。 2、控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传递函数。 3、在经典控制理论中,可采用 劳斯判据(或:时域分析法)、根轨迹法或奈奎斯特判据(或:频域分析法) 等方法判断线性控制系统稳定性。 4、控制系统的数学模型,取决于系统 结构 和 参数, 与外作用及初始条件无关。 5、线性系统的对数幅频特性,纵坐标取值为 20lg ()A ω(或:()L ω),横坐标为lg ω 。 6、奈奎斯特稳定判据中,Z = P - R ,其中P 是指 开环传函中具有正实部的极点的个数,Z 是指 闭环传函中具有正实部的极点的个数,R 指 奈氏曲线逆时针方向包围 (-1, j0 )整圈数。 7、在二阶系统的单位阶跃响应图中,s t 定义为 调整时间 。%σ是超调量 。 8、设系统的开环传递函数为12(1)(1) K s T s T s ++,则其开环幅频特性为 2212()()1()1A T T ωωωω= +?+,相频特性为 01112()90()() tg T tg T ?ωωω--=---。 9、反馈控制又称偏差控制,其控制作用是通过 给定值 与反馈量的差值进行的。 10、若某系统的单位脉冲响应为0.20.5() 105t t g t e e --=+,则该系统的传递函数G(s)为 105 0.20.5s s s s + ++。 11、自动控制系统有两种基本控制方式,当控制装置与受控对象之间只有顺向作用而无反向联系时,称为 开环控制系统;当控制装置与受控对象之间不但有顺向作用而且还有反向联系时,称为 闭环控制系统;含有测速发电机的电动机速度控制系统,属于 闭环控制系统。 12、根轨迹起始于开环极点,终止于开环零点。 13、稳定是对控制系统最基本的要求,若一个控制系统的响应曲线为衰减振荡,则该系统 稳定。判断一个闭环线性控制系统是否稳定,在时域分析中采用劳斯判据;在频域分析中采用奈奎斯特判据。 14、频域性能指标与时域性能指标有着对应关系,开环频域性能指标中的幅值越频率c ω对应时域性能指标 调整时间s t ,它们反映了系统动态过程的快速性 二、(8分)试建立如图3所示电路的动态微分方程,并求传递函数。 图3 解:1、建立电路的动态微分方程 根据KCL 有 2 00i 10i ) t (u )]t (u )t (d[u )t (u )t (u R dt C R =-+- (2分) 即 )t (u ) t (du )t (u )()t (du i 2i 21021021R dt C R R R R dt C R R +=++ (2分) 2、求传递函数 对微分方程进行拉氏变换得 )(U )(U )(U )()(U i 2i 21021021s R s Cs R R s R R s Cs R R +=++ (2分)
产品检测控制程序 1目的 为规范TLC产品认证过程中的产品检测,加强对检测有效性的控制,特制定此程序。 2适用范围 本程序适用于TLC各检测分包机构对申请产品认证组织进行产品的型式试验。 3职责 3.1受理部负责安排检测任务并将认证合同相关信息传递给分包检测机构; 3.2分包检测机构负责安排产品检测工作,汇总检测资料,对检测的全过程负责; 3.3评审部负责处理检测过程中出现的异常信息; 3.4评审部负责评定产品检测报告。 4程序 4.1受理部根据产品认证合同的约定,按照企业自愿、就近安排、兼顾均衡的原则,及时向相应产品检测分包机构下达委托检测任务,明确产品检测实施的时间、依据标准及相关要求。 4.1.1下达委托检测任务时主要考虑该机构的检测能力、检测任务情况及其业绩和组织要求等情况。 若申请企业对受理部安排的检测机构不满意或认为其不能公正地进行产品检测,可向受理部提出,有正当理由的受理部应无条件给予更换。 4.1.2若由于检测机构或组织的原因无法按要求实施检测,检测机构应及时将有关信息反馈回受理部。 4.1.3下达委托检测任务时应将必要的产品信息包含其中,在《产品检测委托书》中应明确检测产品、依据标准、检测时间要求等相关内容,以利于检测机构及检测人员得到全面的信息。
4.2检测机构按其在TLC相关产品认证实施规则的规定进行检测,并考虑从相关渠道获得的信息,如果检测机构对受理部传递的相关信息有疑义,应及时与TLC受理部进行沟通,以达成共识。企业送检样品应具有代表性(若关键元器件和材料的供方为多家时,组成样品的各关键元器件和原材料的供方,应为采购量最大的供方),产品认证现场检查时将进行核对。企业报TLC的产品描述中的关键元器件及材料、供方信息等内容应至少包含检测机构出具的检测报告中的产品描述信息。 4.2.检测机构按照TLC相应产品的认证实施规则进行检测和判定,保留检测原始数据,根据检测结果如实出具检测报告,并注意样品的保管;组织按TLC下达的“检测收费通知单”要求分别向TLC及检测机构交纳产品检测费用。 4.2.2当在组织处检测时,如果组织的检测设施在效率及质量上优于产品检测机构的设备,检测组可在比对的基础上加以利用,但应保留比对的数据和相关记录。 4.2.3第一次检测不合格的,检测机构应及时将检测报告报送TLC评审部,必要时对不合格项目的情况进行说明,评审部负责通知组织进行整改,一个月后向检测机构重新提交样品进行检测,如果再次检测仍不合格,则本次产品认证结论为不合格,组织一年后才能重新提出产品认证申请。 4.2.4检测机构对检测实施过程中发现的异常情况,特别是涉及产品一致性的问题,应及时将有关信息反馈到评审部,以便评审部及时处理,具体要求可参照4.5条的要求。 4.3检测报告经检测机构批准后将以下记录报送评审部: a、产品检测报告; b、不合格项目的原始数据及相关记录; c、采用组织检测设施的比对记录。 4.4评审部对检测机构报送的资料进行评定,资料齐全且满足认证要求的,评定为通过; 若发现检测报告中存在问题,评审部应及时采取措施:涉及组织
填空 1 前馈控制一般有四种结构形式,分别为:(),(),(),()。 2 工业上PID控制器一般可以分为四类,分别为:(),(),(),()。 (1)Smith预估补偿控制对给定值的跟随效果比对干扰量的抑制效果要好() (2) 在PID控制中,若系统震荡剧烈,则应加大积分信号() (3)在PID控制中,为了提高系统的响应速度,则应加大比例信号() (4)在控制系统中,控制通道时间常数的大小反映了控制作用的强弱() (5)增量型PID算式仅仅是计算方法上的改进,并没有改变位置型PID算式的本质() )(6)串级控制系统的主回路可以看成是一个定值控制系统()(7)在模糊控制中,隶属度函数值一般不会大于1 (??在解耦控制中,若矩阵的元素越接近1,表示相关通道受 耦合的影响越小()(8) )((9)在选择性控制中,总有一个控制器(调节器)处于开环状态 )((10) 分程控制本质上是一个单回路控制系统 )((10) 均匀控制结构上与单回路控制系统完全相同 K?s?e?(s)G) )自衡的非振荡过程传递函数一般可写为:11 ( ()?1s(Ts?) )不论前馈还是反馈控制系统(12扰动滞后都不会影响控制系统的品质( f) (13)任何串级控制系统副对象的动态滞后总是比整个对象的动态滞后大( ) 14()前馈控制系统属于开环控制系统( ?) 为负值,表示严重关联(15)在解耦控制中,相对增益( ) 的控制方式中没有计算机控制( (16)实验室控制AE2000A) 中,JX-300的所有卡件均为热插拔卡件( (17)在实验室DCS) 18)鲁棒控制是基于含有不确定性的非精确数学模型来设计系统控制器。( () 19)鲁棒控制中,小增益定理给出了多变量系统稳定的充要条件( ()(20)微分作用在高频下有大的振幅比,所以存在高频噪声的地方可以采用微分( (21) 均匀控制的控制器参数整定目标和方法与单回路控制系统完全相同()(22) 在PID )控制中,若系统的超调量过大,则可以通过减小比例系数的大小修正()(23)在PID控制中,通过加入积分控制实现系统的无静差控制(在控制系统中,控制通道时间常数的大小反映了控制作用的强弱((24))在控制系统中,扰动通道滞后时间常数的大小反映了扰动作用的强弱()(25)串级控制系统的副回路可以看成是一个定值控制系统()26 )(Smith)(27 预估补偿控制效果的好坏依赖于系统的数学模型的精度() Smith)内模控制本质上时一种特殊的(28)预估补偿控制(
中国地质大学(武汉)远程与继续教育学院 机械控制工程基础课程综合测试1 学习层次:专科时间:90分钟 一.填空题:(每空0.5分,共15分) (1).构成控制系统的基本环节通常有1. 给定环节、2. 比较环节、3. 放大环节、4. 执 行环节、 5.控制环节、6.被控对象、7.反馈环节(或测量环节) (2).理论上而言,零型伺服控制系统适用于对8. 线位移或角位移信号进行跟踪;I型伺服 系统适用于对9. 线速度或角速度信号进行跟踪;II型伺服系统适用于对10. 线加速度或角加速度信号进行跟踪。 (3).系统的时间响应中,与传递函数极点对应的响应分量称为11. 动态分量、与输入 信号极点对应的响应分量称为12. 稳态分量。 (4).传递函数中的基本环节按性质可分为五类,即13.比例环节、14. 微分环节、15. 惯性环 节、16. 积分环节、17. 延迟环节 (5).时域分析方法中,常使用的性能指标有:18.延迟时间、19.上升时间、20.峰值时间、 21.调节时间、22.最大超调量、23.稳态误差(或偏差) (6).经典控制理论中,常使用的校正方式有:24. 串联校正、25.反馈校正、26.前馈校正 (7).伯德图(Bode)用27 .对数幅频特性坐标系和28. 半对数相频特性坐标系分别描述系 统的幅频特性和相频特性。 (8).奈奎斯特稳定性判据中N=Z-P,Z代表特征函数在右半平面的29. 零点数、P代表 特征函数在右半平面的30. 极点数。 二.求如下系统传递函数C(S)/R (S):(15分) 解:如下图:
三. 设系统如图所示。如果要求系统的超调量等于%15,峰值时间等于0.8s ,试确 定增益K 1和速度反馈系数K t 。同时,确定在此K 1和K t 数值下系统的上升时间和调节时间。(15分) 答案:由图示得闭环特征方程为0)1(112=+++K s K K s t -----5分 即 2 1n K ω=,n n t t K ωωξ212+= 由已知条件 8.0115.0%2 1/2=-===--t n p t e t t ξωπ σξπξ----3分 解得 1588.4,517.0-==s n t ωξ--------2分 于是 05.211=K 178.021 1==-K K n t t ωξ--------2分 0.538r t s === s t n t s 476.15.3==ωξ---3分 解毕。 四.已知系统的特征方程为43251020240s s s s ++++=,使用劳斯判据判断系统的稳 定性:(10分) 答案: 4s 1 10 24 3s 5 20 2s 6 24 1s 0(ε)-------→024 620561=- 0s 24 -------→240 2461=-εε 第一列系数出现0,用一个小正数ε代替,ε上下元素符号相同,表示有一对纯虚根存在,则认为有一次变号此例解得根为:±2j ,-2,-3。故系统不稳定,并且有两个不稳定的特征根。 五、系统开环频率特性如图6所示,且P=0,试用奈奎斯特判据分析闭环系统的稳定 性。(10分)
一、 填空题 1、线性定常连续控制系统按其输入量的变化规律特性可分为_恒值控制_系统、随动系统和_程序控制_系统。 2、传递函数为 [12(s+10)] / {(s+2)[(s/3)+1](s+30)} 的系统的零点为_-10_, 极点为_-2__, 增益为_____2_______。 3、构成方框图的四种基本符号是: 信号线、比较点、传递环节的方框和引出点 。 4、我们将 一对靠得很近的闭环零、极点 称为偶极子。 5、自动控制系统的基本控制方式有反馈控制方式、_开环控制方式和_复合控制方式_。 6、已知一系统单位脉冲响应为t e t g 5.16)(-=,则该系统的传递函数为 。 7、自动控制系统包含_被控对象_和自动控制装置两大部分。 8、线性系统数学模型的其中五种形式是微分方程、传递函数、__差分方程_、脉冲传递函数_、__方框图和信号流图_。 9、_相角条件_是确定平面上根轨迹的充分必要条件,而用_幅值条件__确定根轨迹上各 点的根轨迹增益k*的值。当n-m ≥_2_时, 开环n 个极点之和等于闭环n 个极点之和。 10、已知一系统单位脉冲响应为 t e t g 25.13)(-=,则系统的传递函数为_ _。 11、当∞→ω时比例微分环节的相位是: A.90 A.ο 90 B.ο 90- C.ο45 D.ο 45- 12、对自动控制的性能要求可归纳为_稳定性__、_快速性_和准确性三个方面, 在阶跃 响应性能指标中,调节时间体现的是这三个方面中的_快速性___,而稳态误差体现的是_稳定性和准确性_。 13、当且仅当离散特征方程的全部特征根均分布在Z 平面上的_单位圆 _内,即所有特征根的模均小于___1____,相应的线性定常离散系统才是稳定的。 14、下列系统中属于开环控制系统的是 D.普通数控加工系统
●修订记录 分发表 编制: ___________________ 审核: ___________________ 批准: ___________________
1.0目的 对来料检验/过程检验/最终产品检验提供依据,确保未经检验和检验不合格的产品投入使用或流入下道工序及交付给客户。 2.0 范围 适用于本公司的来料/半成品/成品的检验及试验的控制。 3.0 定义 无 4.0职责 4.1品管部 负责对来料/半成品/成品进行检验,做好标识,记录及存档,负责对不合格品进行的分析,按相应要求填写检验报告。 4.2仓库 负责库存产品的清点及标识、摆放。 4.3 生产部 负责在生产过程中自检和互检。 5.0:程序 5.1来料检验 5.1.1检验和试验 IQC接到通知后先核对来料的名称、规格、编号等。主要原材料须要求供应商提供有效的检验合格证明,否则不予收货。本公司对以下辅助材料可予免检:A)五金工具类 B)常用包材 C)特殊工艺用料 5.1.2报告和判定 IQC检查员核对检验完毕后,须如实的在《进料检验报告》中记录其检验结果,品质主管对《进料检验报告》签名审批其检验结果。若来料不合格,品管主管审批《进料检验报告》的记录及对不合格样品作出判定。 5.1.3来料处理 依据以上对来料检查的结果, IQC必须对来料的质量状态进行适当的标识, 并由仓库将来料转移至适当的区域, 以免出现混乱;来料不合格按《不合格品控制程序》执行。 5.1.4来料紧急放行 因生产停工待料而IQC来不及对来料进行检验,或试验时间长暂无法判定结果
的来料生产又急用。须经副总经理或总经理批准, 并由IQC检查员在来料现品票上粘贴“紧急放行”标识, 注明来料编号/数量/检查日期/紧急物料放行单编号/检验者签印; 通知货仓发料给生产部,生产部在使用时做好自检互检, 一旦发现质量问题必须依标识全数追回或做挑选。 5.2过程检验 5.2.1首件检查 1)可连续生产的设备刚开机、设备运行条件(标准成型条件)不变、生产稳定 后,生产组长会同IPQC检验员对其生产的首件产品进行首件判定并填写《首件检验报告》; 下列条件应进行首件检验: a 正常生产的过程, 刚开始时; b 设备更换、维修后; c 用新工艺或更改工序后; d 用新材料或更换材料后; 2)首件检验合格时,由IPQC检查员在首件样品上标记并通知生产组长或操作员 可继续正常生产,且将确认后的样品放于生产工位以备查对,记录检验结果在《首件检验报告》相应栏目内。 3)首件检验不合格时,IPQC检查员通知生产组长或技术人员并指出不合格部位, 要求改善及改进,直至首件检验合格方可继续正常生产。 4)IPQC检查员须将《首件检验报告》交由品质主管审批,审批后将之归档存放。 5.2.2生产操作员自检/互检 1)生产部操作员在生产过程中应对自己工位生产的部品进行自检并填写《QC 检验日报表》,将不合格品拣选出,不得流入下工序。 2) 生产部操作员应对来料和上道工序的组件及半成品进行互检, 将不合格品 拣选出放置在不良品区域,由当班的管理人员处理。 5.2.3巡检 1)首件检查合格,生产部正常生产时, IPQC检查员每4小时按各工序的检验规范及各工位作业指导书的要求对各工位进行巡检检查。 2)如巡检检查中发现严重品质问题,则依《不合格品控制程序》相关规定进行处理。 5.3 成品检验 5.3.1检验和试验 5.3.1.1 FQC依照成品检验规范、参考图纸、客户样品或技术样本等对产品进

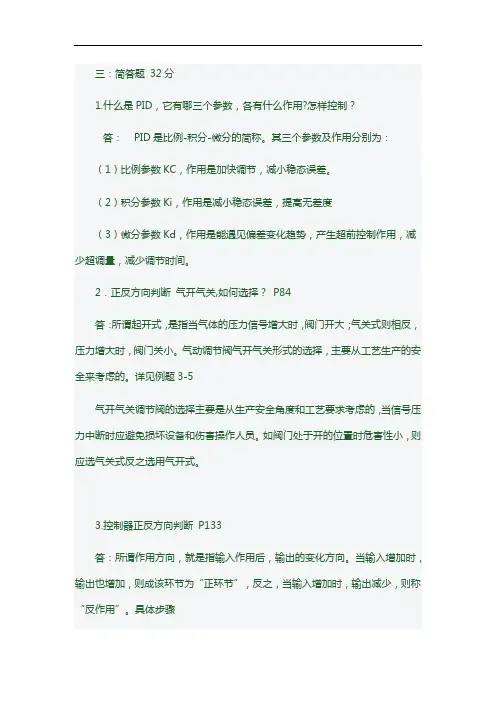

过程控制模拟试题(一) 1、什么是过程控制系统? 其基本分类方法有哪几种? (5分) 2、什么是机理分析法建模? 该方法有何特点? (5分) 3、何谓调节阀的流通能力?对数流量特性有何特点?(5分) 4、何谓单回路系统?说明组成单回路系统各部分的作用。(10分) 5、选择调节器控制规律的依据是什么? 若已知过程的数学模型,怎样来选择PID控制规 律? (10分) 6、什么叫比值控制系统? 常用比值控制方案有哪些? 并比较其优缺点。(10分) 7、试推导单容过程数学模型(输入量为q1,被控量为h1)。(15分) 8、某生产过程中,冷物料通过加热炉对其进行加热。热物料温度必须满足生产工艺要求, 故设计下图所示温度控制系统流程图。试画出其框图,并确定调节阀的气开、气关形式和调节器的正、反作用。(20分) 加热炉 9、对于下图所示的加热炉串级控制系统,试画出系统的结构框图,并分析其工作过程。 与单回路系统相比,串级控制系统有哪些主要特点?(20分)
过程控制模拟试题(一)答案 1、答案 过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具,对整个生产过程进行自动检测、自动监督和自动控制。一个过程控制系统是由被控过程和过程检测控制仪表两部分组成的。 按过程控制系统的结构特点可进行如下分类: 1)反馈控制系统:反馈控制系统是根据系统被控量的偏差进行工作的,偏差值是控制的依据,最后达到消除或减小偏差的目的。 2)前馈控制系统:前馈控制系统直接根据扰动量的大小进行工作,扰动是控制的依据。由于它没有被控量的反馈,所以也称为开环控制系统。 3)前馈—反馈控制系统(复合控制系统):开环前馈控制的最主要的优点是能针对主要扰动及时迅速地克服其对被控参数的影响;对于其余次要扰动,则利用反馈控制予以克服,使控制系统在稳态时能准确地使被控量控制在给定值上。 按给定值信号的特点可进行如下分类: 1)定值控制系统:就是系统被控量的给定值保持在规定值不变,或在小范围附近不变。 2) 程序控制系统:它是被控量的给定值按预定的时间程序变化工作的。控制的目的就是使系统被控量按工艺要求规定的程序自动变化。 3) 随动控制系统:它是一种被控量的给定值随时间任意变化的控制系统。其主要作用是克服一切扰动,使被控量快速跟随给定值而变化。 2、答案 机理建模: 是根据过程的内部机理(运动规律),运用一些已知的定律、原理,如生物学定律、化学动力学原理、物料平衡方程、能量平衡方程、传热传质原理等,建立过程的数学模型。特点: 机理分析法建模的最大特点是当生产设备还处于设计阶段就能建立其数学模型。由于该模型的参数直接与设备的结构、性能参数有关,因此对新设备的研究和设计具有重要意义。另外,对于不允许进行试验的场合,该方法是唯一可取的。机理分析法建模主要是基于分析过程的结构及其内部的物理化学过程,因此要求建模者应有相应学科的知识。通常此法只能用于简单过程的建模。对于较复杂的实际生产过程来说,机理建模有很大的局限性,这是因为实际过程的机理并非完全了解,同时过程的某些因素如受热面的积垢、催化剂的老化等可能在不断变化,难以精确描述。另外,一般来说机理建模得到的模型还需通过试验验证。 3、答案 流通能力C表示执行器的容量,其定义为:调节阀全开,阀前后压差为0.1MPa,流体密度为1g/cm3时,每小时流过阀门的流体流量(体积(m3)或质量(kg))。 对数(等百分比)流量特性:
南京高等职业技术学校 2009年~2010年第一学期期中考试 班级 507211、502212 、507213 自动控制原理期中考试题(闭卷)系电气系班级姓名学号 一、填空题(每格1分,共32分) 1、古典控制理论只涉及单输入、单输出系统,对于多输入、多输出系统就无能为力了。 由于具有多输入和多输出的现代设备变得愈来愈复杂,所以需要大量方程来描述现代控制系统。 2、扰动是一种对系统的输出产生不利影响的信号。如果扰动产生在系统内部称为内扰;扰动产生在系统外部,则称为外扰。外扰是系统的输入量。 3、反馈控制系统是一种能对输出量与参考输入量进行比较,并力图保持两者之间的既定关系的系统,它利用输出量与输入量的偏差来进行控制。 4、当自动调整系统的输出量是温度、压力、流量、液面或PH值(氢离子浓度)等这样一些变量时,就叫过程控制系统。 5、对自动控制系统性能的基本要求 可以归结为稳定性(长期稳定性)、准确性(精度)和快速性(相对稳定性)。稳定性:对恒值系统要求当系统受到扰动后,经过一定时间的调整能够回到原来的期望值。对随动系统,被控制量始终跟踪参据量的变化。稳定性是对系统的基本要求,不稳定的系统不能实现预定任务。稳定性,通常由系统的结构决定与外界因素无关。快速性:对过渡过程的形式和快慢提出要求,一般称为动态性能。稳定高射炮射角随动系统,虽然炮身最终能跟踪目标,但如果目标变动迅速,而炮身行动迟缓,仍然抓不住目标。准确性:用稳态误差来表示。如果在参考输入信号作用下,当系统达到稳态后,其稳态输出与参考输入所要求的期望输出之差叫做给定稳态误差。显然,这种误差越小,表示系统的输出跟随参考输入的精度越高。 6、系统最基本的数学模型是它的微分方程式。建立微分方程的步骤如下:①确定系统的输入量和输出量②将系统划分为若干环节,从输入端开始,按信号传递的顺序,依据各变量所遵循的物理学定律,列出各环节的线性化原始方程。③消去中间变量,写出仅包含输入、输出变量的微分方程式。 7、拉氏变换定义设函数f(t)满足①t<0时 f(t)=0 ② t>0时,f(t)分段连续 ∞ ∞-dt e t f st )(

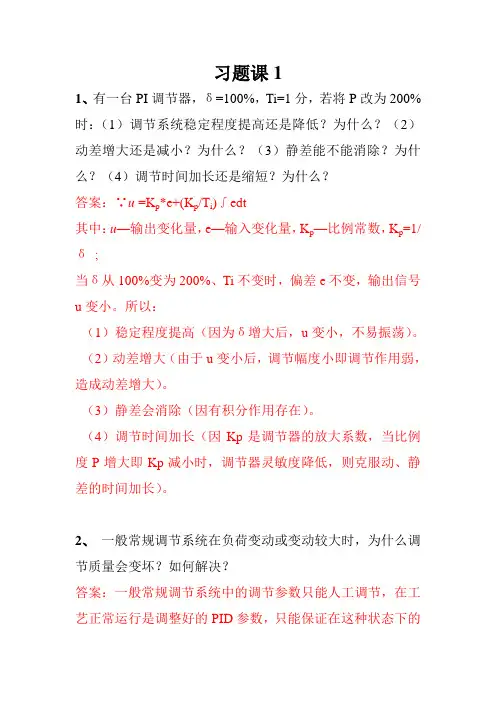

过程控制期末试题库 一、填空题(本题共计10分,包括3小题,10个填空,每空1分) 1.一般一个简单控制系统由(检测/变送)装置、(被控对象)、(调节)器和(执行)机构组成。 2.过程控制系统常用的参数整定方法有:(经验法)、(衰减曲线法)、(稳定边界法/临界比例度法)和(响应曲线法)。 3.在PID调节器中,调节器的Kc越大,表示调节作用(越强),Ti值越大,表示积分作用(减弱),Td值越大表示微分作用(增强)。 4.常见的过程计算机控制系统分为下列几种典型形式:(操作指导控制系统)、直接数字控制系统、(监督计算机控制系统)、(集散控制系统)和现场总线控制系统。 5.在闭环控制系统中,根据设定值的不同形式,又可分为定值控制系统,随动控制系统和程序控制系统。 1)定值控制系统 特点:设定值是(固定不变); 作用:保证在(扰动)作用下使被控变量始终保持在设定值上。 2)随动控制系统 特点:设定值是一个(变化量); 作用:保证在各种条件下系统的输出(及时跟踪设定值变化)。 3)程序控制系统 特点:设定值是一个(按一定时间程序变化的时间函数); 作用:保证在各种条件下系统的输出(按规定的程序自动变化)。 6.串级控制系统能迅速克服进入(副)回路的扰动,改善(主)控制器的广义对象特性,容许(副)回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。 7.定值控制系统是按(偏差)进行控制的,而前馈控制是按(扰动)进行控制的;前者是(闭)环控制,后者是(开)环控制。 二、选择题(本题共计10分,包括5小题,每题2分) 1.由于微分调节规律有超前作用,因此调节器加入微分作用主要是用来(C): A.克服调节对象的惯性滞后(时间常数T),容量滞后τc和纯滞后τ0. B.克服调节对象的纯滞后τ0. C.克服调节对象的惯性滞后(时间常数T),容量滞后τc. 2.定值调节是一种能对(A )进行补偿的调节系统。 A.测量与给定之间的偏差 B.被调量的变化 C.干扰量的变化 D. 设定值的变化 3.定值调节系统是(X)环调节,前馈系统是(X)环调节( B )。
桂 林 电 子 科 技 大 学 试 卷 2013-2014 学年第二学期 课程名称《控制工程基础》(A 卷.闭卷)适用年级或专业) 一、填空题(每题1分,共15分) 1、对自动控制系统的基本要求可以概括为三个方面,即:、快速性和 。 2、自动控制系统有两种基本控制方式,当控制装置与受控对象之间只有顺向作用而无反向联系时,称为;当控制装置与受控对象之间不但有顺向作用而且还有反向联系时,称为。含有测速发电机的电动机速度控制系统,属于。 3、控制系统的 称为传递函数。一阶系统传函标准形式是,二阶系统传函标准形式是。 4、两个传递函数分别为G 1(s)与G 2(s)的环节,以并联方式连接,其等效传递函数为()G s ,则G(s)为(用G 1(s)与G 2(s)表示)。 5、奈奎斯特稳定判据中,Z = P - R ,其中P 是指 ,Z 是指 ,R 指 。 6、若某系统的单位脉冲响应为 0.20.5()105t t g t e e --=+, 则该系统的传递函数G(s)为。 7、设系统的开环传递函数为 2 (1) (1) K s s Ts τ++,则其开环幅频特性为 ,相频特性为 。 二、选择题(每题2分,共20分) 1、关于传递函数,错误的说法是 ( ) s 的真分D.闭环传递函数的极点决定了系统的稳定性。 2、采用负反馈形式连接后,则 ( ) A 、一定能使闭环系统稳定;B 、系统动态性能一定会提高; C 、一定能使干扰引起的误差逐渐减小,最后完全消除; D 、需要调整系统的结构参数,才能改善系统性能。 3、已知系统的开环传递函数为50 (21)(5)s s ++,则该系统的开环增益为 ( )。 A 、50 B 、25 C 、10 D 、5 4、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点; B 、在积分环节外加单位负反馈; C 、增加开环零点; D 、引入串联超前校正装置。
自动控制理论 (A/B 卷 闭卷) 一、填空题(每空 1 分,共15分) 1、反馈控制又称偏差控制,其控制作用是通过 与反馈量的差 值进行的。 2、复合控制有两种基本形式:即按 的前馈复合控制和按 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节,以并联方式连接,其等效传 递函数为()G s ,则G(s)为 (用G 1(s)与G 2(s) 表示)。 4、典型二阶系统极点分布如图1所示, 则无阻尼自然频率=n ω , 阻尼比=ξ , 该系统的特征方程为 , 该系统的单位阶跃响应曲线为 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+, 则该系统的传递函数G(s)为 。 6、根轨迹起始于 ,终止于 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--,则该系 统的开环传递函数为 。 8、PI 控制器的输入-输出关系的时域表达式是 , 其相应的传递函数为 ,由于积分环节的引入,可以改善系
统的 性能。 二、选择题(每题 2 分,共20分) 1、采用负反馈形式连接后,则 ( ) A 、一定能使闭环系统稳定; B 、系统动态性能一定会提高; C 、一定能使干扰引起的误差逐渐减小,最后完全消除; D 、需要调整系统的结构参数,才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点; B 、在积分环节外加单位负反 馈; C 、增加开环零点; D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ,则系统 ( ) A 、稳定; B 、单位阶跃响应曲线为单调指数上 升; C 、临界稳定; D 、右半平面闭环极点数2=Z 。 4、系统在2)(t t r =作用下的稳态误差∞=ss e ,说明 ( ) A 、 型别2 桂林电子科技大学试卷 2013-2014 学年第二学期 课程名称《控制工程基础》(A卷.闭卷)适用年级或专业) 考试时间 120 分钟班级学号姓名 一、填空题(每题1分,共15分) 1、对自动控制系统的基本要求可以概括为三个方面,即:、快速性和。 2、自动控制系统有两种基本控制方式,当控制装置与受控对象之间只有顺向作用而无反向联系时,称为;当控制装置与受控对象之间不但有顺向作用而且还有反向联系时,称为。含有测速发电机的电动机速度控制系统,属于。 3、控制系统的称为传递函数。一阶系统传函标准形式是,二阶系统传函标准形式是。 4、两个传递函数分别为G1(s)与G2(s)的环节,以并联方式连接,其等效传递函数为() G s,则G(s)为(用G1(s)与G2(s)表示)。 5、奈奎斯特稳定判据中,Z = P - R ,其中P是 指,Z是指,R指。 6、若某系统的单位脉冲响应为0.20.5 ()105 t t g t e e -- =+, 则该系统的传递函数G(s)为。 7、设系统的开环传递函数为 2 (1) (1) K s s Ts τ+ + ,则其开环幅频特性为,相频特性为。 二、选择题(每题2分,共20分) 1、关于传递函数,错误的说法是 ( ) A.传递函数只适用于线性定常系统; B.传递函数不仅取决于系统的结构参数,给定输入和扰动对 传递函数也有影响; C.传递函数一般是为复变量s的真分式; D.闭环传递函数的极点决定了系统的稳定性。 2、采用负反馈形式连接后,则 ( ) A、一定能使闭环系统稳定; B、系统动态性能一定会提高; C 、一定能使干扰引起的误差逐渐减小,最后完全消除; D 、需要调整系统的结构参数,才能改善系统性能。 3、已知系统的开环传递函数为 50 (21)(5) s s ++,则该系统的开环 增益为 ( )。 A 、 50 B 、25 C 、10 D 、5 4、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点; B 、在积分环节外加单位负反馈; C 、增加开环零点; D 、引入串联超前校正装置。 5、系统特征方程为0632)(23=+++=s s s s D ,则系统 ( ) A 、稳定; B 、单位阶跃响应曲线为单调指数上升; C 、临界稳定; D 、右半平面闭环极点数2=Z 。 6、下列串联校正装置的传递函数中,能在1c ω=处提供最大相位 超前角的是 ( )。 A 、 1011s s ++ B 、1010.11s s ++ C 、210.51s s ++ D 、0.11101 s s ++ 7、已知开环幅频特性如图1所示, 则图中不稳定的系统是 ( )。 系统① 系统② 系统③ 图1 A 、系统① B 、系统② C 、系统③ D 、都不稳定 8、非单位负反馈系统,其前向通道传递函数为G(S),反馈通道传递函数为H(S),当输入信号为R(S),则从输入端定义的误差E(S)为 ( ) A 、 ()()()E S R S G S =? B 、()()()()E S R S G S H S =?? C 、()()()()E S R S G S H S =?- D 、()()()() E S R S G S H S =- 9、开环频域性能指标中的相角裕度γ对应时域性能指标 ( ) 。 A 、超调%σ B 、稳态误差ss e C 、调整时间s t D 、峰值时间p t 10、已知下列负反馈系统的开环传递函数,应画零度根轨迹的是 ( )。 A 、*(2)(1)K s s s -+ B 、*(1)(5K s s s -+) 2012—2013学年第1学期 《自动控制原理》期中考试试卷 (适用专业:自动化、电气、测控) 专业班级 姓名 学号 开课系室信控学院自动化系 考试日期2012年11月25日 一、简答题(18分) 1. 控制系统正常工作的最基本要求是什么? 答:稳定性、快速性、准确性(3分) 2.什么是线性系统?线性系统的特征是什么? 答:用线性微分方程描述的系统称为线性系统。 其特征是满足叠加原理,即叠加性与齐次性。(3分) 3.控制系统的传递函数的定义和应用范围是什么? 答:控制系统的传递函数的定义为:零初始条件下,系统输出量的拉氏变换与输入量的拉氏变换之比。 应用范围是:线性定常系统(3分) 4.控制器中加入比例+微分环节对控制系统的影响是什么? 答:比例微分环节可增大系统的阻尼比,超调量增加,调节时间缩短,且不影响系统的稳态误差与自然振荡频率;允许选取较高的开环增益,因此在保证一定的动态性能条件下,可以减小稳态误差。(3分) 5.控制系统的稳态误差取决于哪些因素? 答:开环增益、系统型别、输入信号的形式与幅值。(3分) 6.线性定常系统稳定的充分必要条件是什么? 答:线性定常系统稳定的充分必要条件是闭环特征方程的根均具有负实部,或闭环传递函数的极点均位于s左半平面。(3分) 二、(1)由图1所示系统结构图求出相应的传递函数()/() C s N s。 C s R s和()/()(8分) 图1 系统结构图 (2)由图2所示系统结构图求出相应的传递函数()/()C s R s 。(8分) 图2系统结构图 解:(1)当仅考虑()R s 作用时,经过反馈连接等效,可得简化结构图(图1-1),则系统传递函数为 12221212 22123 322 1() ()111G G G H G G C s G G R s G H G G H H G H -== -++- (4分) 图1-1()R s 作用时的简化结构图 当仅考虑()N s 作用时,系统结构图如图1-2所示。系统经过比较点后移和串、并联等效,可得简化结构图,如图1-4所示。则系统传递函数为 1122121221322123 (1)()()1()1G H G G G G H C s N s G H G H G H G G H ++==---+ (4分) 过程控制试题库. 《过程控制》试题库 第1-2章试题 单选题 1.生产过程中引起被控量偏离其给定值的各种 因素称为()。答案 B A.被控量 B.扰动 C.控制量 D.给定值 当被控量受到扰动偏离给定值后,使被控量恢 2. 复为给定值所需改变的物理量称为 ()。答案 C A.被控量 B.扰动 C.控制量 D.给定值 自动控制系统按照给定值进行分类,可以分 成:3. ()、程序控制系统和随动控制系统。B .闭环控制系统A .定值控制系统B C.开环控制系统D.简单控制系统自动控制系 统按照给定值进行分类,可以分成:4. 定值控制系统、()和随动控制系统。B A.闭环控制系统.程序控制系统B C.开环控制系统D.简单控制系统自动控制系统按照给定值进行分类,可以分 5.成:定值 控制系统、程序控制系统和()。B .闭环控制系统A. B.随动控制系统 C.开环控制系统 D.简单控制系统 6.给定值在系统工作过程中保持不变,从而使被控量保持恒定,这样的系统称为 ()。D A .开环控制系统 B .程序控制系统 C .随动控制系统 定值控制系统 .D 控制系统的给定值是时间的确定函数,这样的7.系统称为( )。 B A .开环控制系统 B .程序控制系统 .随动控制系统 C 定值控制系统 D . 控制系统的给定值按事先不确定的随机因素8.改变,这样的系统称为( )。C .开环控制系统A .程序控制系统B .随动控制系统C 定值控制系统 .D 自动控制系统按照结构进行分类,可以分成:9.( )、开环控制系统和复合控制系统。 B A.开环控制系统B.闭环控制系统.复合控制系统C D.随动控制系统自动控制系统按照结构进行分类,可以分成:10.闭环控制系统、()和复合控制系统。A A.开环控制系统.闭环控制系统B. C.复合控制系统 D.随动控制系统 自动控制系统按照结构进行分类,可以分成:11.闭环控制系统、开环控制系统和()。C A.开环控制系统.闭环控制系统B .复合控制系统C .随动控制系统D() 1、简答题 1、控制系统的基本要求。 1)、简述闭环控制系统的组成。 测量元件,给定元件,比较元件,放大元件,执行元件,校正元件 2)、非最小相位系统有何特点,与最小相位系统的区别是什么? 第二题 在复平面【s 】右半平面没有极点和零点的传递函数称为最小相位传递函数,反之,在【s 】右半平面有极点和零点的传递函数称为非最小相位传递函数。具有最小相位传递函数的系统统称为最小相位系统,反之,具有非最小相位传递函数的系统称为最小相位系统 3)、简述系统串联滞后校正网络的校正原理。 此滞后校正环节是一个低通滤波器,因为当频率高于1/T 时,增益全部下降20lgb(db),而相位减小不多。如果把这段频率范围的增益提高到原来的增益直,当然低频段的增益就提高了。 4)、简述系统超前校正网络的校正原理 在对数幅频特性曲线上有20db/dec 段存在,故加大了系统的剪切频率Wc 、谐振频率Wr 与截止频率Wb ,其结果是加大了系统的带宽,加快了系统的响应速度;又由于相位超前,还可能加大相位裕度,结果是增加了系统相位稳定性。 5)、减小或消除系统稳态误差的措施主要有哪些? 1:增大系统开环增益或扰动之前系统的前向通道增益 2:在系统的前向通道或主反馈通道设置串联积分环节 3:采用串级控制抑制内回路扰动。 6)、简要说明比例积分微分PID 控制规律中P 、I 和D 的作用 (1)比例系数Kp 直接决定控制作用的强弱,加大Kp 可以减小系统的稳定误差,提高系统的动态响应速度,但Kp 过大会使动态质量变坏,引起被控制量震荡甚至导致闭环系统不稳定 (2)在比例的调节的基础上加上积分控制可以消除系统的稳态误差,因为只要存在偏差,它的积分所产生的控制量总是用来消除稳态误差,直到积分的直为零,控制作用才停止 (3)微分的控制作用是跟偏差的变化速度有关。 2.已知控制系统的结构图如下图所示,求: (1) 当不存在速度反馈)0(=a 时, 试确定单位阶跃输入动态响应过程的 r t ,s t 和%σ。 (1)a=0时,()()42G s s s =+,()24 24 s s s Φ=++,所以0.5,2n ζω== A 卷 一、填空题(每空 1 分,共10分) 1、 在水箱水温控制系统中,受控对象为 ,被控量为 。 2、 对自动控制的性能要求可归纳为___________、快速性和准确性三个方面, 在阶跃响应性能指标中,调节时间体现的是这三个方面中的______________,而稳态误差体现的是______________。 3、 闭环系统的根轨迹起始于开环传递函数的 ,终止于开环传递函数的 或无穷远。 4、 PID 控制器的输入-输出关系的时域表达式是 ,其相应的传递函数为 。 5、 香农采样定理指出:如采样器的输入信号e(t)具有有限宽带,且有直到ωh 的频率分量,则使信号e(t) 完满地从采样信号e*(t) 中恢复过来的采样周期T 要满足下列条件:________________。 二、选择题(每题 2 分,共10分) 1、 设系统的传递函数为G (S )=1 52512++s s ,则系统的阻尼比为( )。 A .21 B .1 C .51 D .25 1 2、 非单位负反馈系统,其前向通道传递函数为G(S),反馈通道传递函数为H(S),当输入信号为R(S),则从输入端定义的误差E(S)为 ( ) A 、 ()()()E S R S G S =? B 、()()()()E S R S G S H S =?? C 、()()()()E S R S G S H S =?- D 、()()()() E S R S G S H S =- 3、 伯德图中的低频段反映了系统的( )。 A .稳态性能 B .动态性能 C .抗高频干扰能力 D ..以上都不是 4、 已知某些系统的开环传递函数如下,属于最小相位系统的是( )。 A 、 (2)(1)K s s s -+ B 、(1)(5K s s s +-+) C 、2(1)K s s s +- D 、(1)(2) K s s s -- 5、 已知系统的开环传递函数为 100(0.11)(5)s s ++,则该系统的开环增益为 ( )。 A 、 100 B 、1000 C 、20 D 、不能确定精选-《控制工程基础》试卷及详细答案
