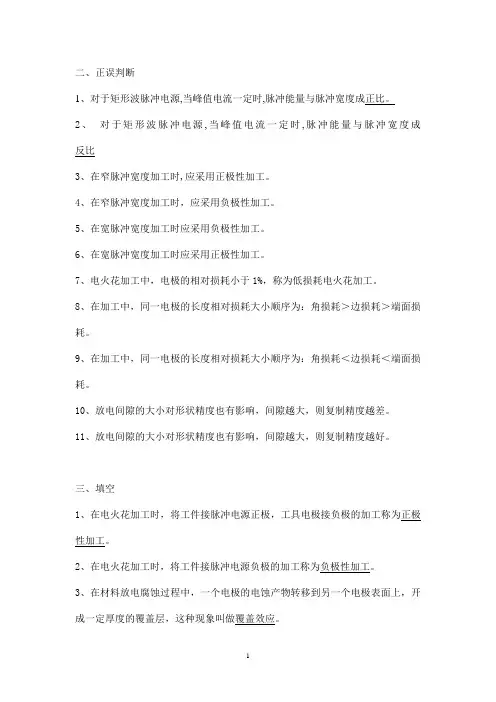

二、正误判断
1、对于矩形波脉冲电源,当峰值电流一定时,脉冲能量与脉冲宽度成正比。
2、对于矩形波脉冲电源,当峰值电流一定时,脉冲能量与脉冲宽度成反比
3、在窄脉冲宽度加工时,应采用正极性加工。
4、在窄脉冲宽度加工时，应采用负极性加工。
5、在宽脉冲宽度加工时应采用负极性加工。
6、在宽脉冲宽度加工时应采用正极性加工。
7、电火花加工中，电极的相对损耗小于1%，称为低损耗电火花加工。
8、在加工中，同一电极的长度相对损耗大小顺序为：角损耗＞边损耗＞端面损耗。
9、在加工中，同一电极的长度相对损耗大小顺序为：角损耗＜边损耗＜端面损耗。
10、放电间隙的大小对形状精度也有影响，间隙越大，则复制精度越差。
11、放电间隙的大小对形状精度也有影响，间隙越大，则复制精度越好。
三、填空
1、在电火花加工时，将工件接脉冲电源正极，工具电极接负极的加工称为正极性加工。
2、在电火花加工时，将工件接脉冲电源负极的加工称为负极性加工。
3、在材料放电腐蚀过程中，一个电极的电蚀产物转移到另一个电极表面上，开成一定厚度的覆盖层，这种现象叫做覆盖效应。
4、电火花机床的数控摇动的伺服方式有三种，即：自由摇动；步进摇动；锁定摇动。
5、单个脉冲能量与平均放电电压；平均放电电流和脉冲宽度成正比。
6、电火花成型加工的主要工艺指标有加工速度，电极损耗，表面粗糙度，加工精度和表面变化层的机械性能等。
7、采用自适应“抬刀”比定时“抬刀”需要的加工时间短，即加工速度高。
四、问答
1、电火花加工过程可分为哪4个阶段？P4--5
答：1）极间介质的电离、击穿、形成放电通道。
2）电极材料的熔化、气化、热膨胀
3）电极材料的抛出
4）极间介质的消电离
2、何谓极性效应？在电火花加工中如何充分利用极性效应？P28
3、何谓电规准？P31
答：所谓电规准是指电火花加工时选用的电加工参数，主要有脉冲宽度t i；脉冲间隔t o和峰值电流I P等参数。
4、何谓面积效应？P32
5、在实际加工中如何处理加工速度，电极损耗，表面粗糙度之间的矛盾关系？P43
6、试比较常用电极（如紫铜，石墨）的优缺点及使用场合。P50-51
五、编程
1、目前生产的大多数电火花机床都有接触感知功能，通过接触感知功能能较精确地实现电极相对工件的定位。如图2-13（P15）写出电极定位
于O点的具体过程。
2、目前生产的大多数电火花机床都有接触感知功能，通过接触感知功能能较精确地实现电极相对工件的定位。如图4-37（P63）写出实现电极定位于型腔中心的具体方法。
六、计算
1、有一孔形状及尺寸如图4-49（P80）
请设计电火花加工此孔的电极尺寸。
已知电火花机床精加工的单边放电间隙为0.03mm。
2、有一型腔水平方向尺寸如图4-17（a）（P54）所示。请设计电火花加工此型腔的电极水平方向的尺寸。
已知电极单边缩放量为b。
特种加工技术习题 第一章概述 1、特种加工与传统切削加工方法在加工原理上的主要区别有哪些？ 2、特种加工的本质特点是什么？ 3、机械常规工艺与特种加工工艺之间有何关系？ 第二章电火花加工 1、电火花加工必须解决的问题有哪些 2、什么是电火花加工的机理？电火花放电过程大致可分为哪四个连续的阶段？ 3、电火花加工的优缺点有哪些？ 4、简要叙述电火花加工的应用场合。 5、在电火花加工中，工作液的作用有哪些？ 6、简述电火花加工用的脉冲电源的作用和输出要求。 7、什么是极性效应？在电火花加工中如何充分利用极性效应？ 8、试比较常用电极和优缺点及使用场合。 9、什么是覆盖效应？请举例说明覆盖效应的用途。 10、在实际加工中如何处理加工速度、电极损耗、表面粗糙度之间的关系？ 第三章电火花线切割加工 1、线切割机床有那些常用的功能和分类？ 2、简述快走丝线切割机床的工作过程 3、电火花加工与电火花线切割加工的异同点是什么？ 4、试分析影响线切割加工速度的因素。 5、试分析影响线切割加工中工件表面粗糙度和加工精度的因素。 6、按3B格式编出电极丝中心轨迹为如下图形的程序。 第四章电化学加工 1、简述电化学反应加工的基本原理。 2、为什么说电化学加工过程中的阳极溶解是氧化过程，而阴极沉积是还原过程？第五章快速成型加工 1、简述快速成形技术（RP）的原理。 2、简述快速成形技术的特点。 3、简述立体光造型（SLA）工作原理。 第六章激光加工
1、简述激光加工的基本原理。 2、简述激光加工的特点。 第七章超声波加工 1、简述超声波加工的原理。 2、简述超声波加工的主要特点。 第八章电子束、离子束加工 1、简述电子束加工原理和特点。 2、简述离子束加工原理和特点。 3、电子束和离子束加工为什么必须在真空条件下进行？
《特种加工》习题 一、名词解释 特种加工:P2直接利用电能、活学能、光能和声能对工件进行加工，已达到一定的形状尺寸和表面粗糙度要求的加工方法叫特种加工；电火花加工：P7基于工具和工件（正、负电极）之间脉冲放性火花放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求；极性效应：P14这种单纯由于正、负极性不同而彼此电蚀量不一样的现象叫极性效应；电火花线切割：P57利用移动的细金属导线（铜丝或钼丝）作电极，利用数控技术进行脉冲火花放电，以不变应万变切割成形，可以切割二维、三维多维表面；极间介质消电离：P13电通道中的带点粒子复合为中性粒子，恢复本次放电通道处间隙介质的绝缘强度，以避免是重复在同一处发生放电而导致电弧放电，这样可以保证按两极相对最近处或电阻率最小处形成下一击穿放电通道；混气电解加工：P101将一定压力的气体（主要是压缩空气）用混气装置使它与电解液混合在一起，使电解液成为包含无数起泡的混合液混合物，然后送人加工区进行电解加工；电化学加工：P79利用电化学反应进行金属去除和沉积的加工技术；阳极溶解：阳极发生氧化反应产生电解蚀除；阴极沉淀：阴极上发生电镀沉积；电极极化：P83当有电流通过时，电极电位的平衡状态遭到破坏，使阳极的电极电位向正极（代数值增大）、阳极的电极电位向负极移（代数值减小）；电化学钝化P83：使金属阳极溶解过程的电位升高，使电解速度减慢的现象；电解加工：P84利用金属在电解液中的电化学阳极溶解，将工件加工成形的；电解抛光：P109利用金属在电解液中的电化学阳极溶解对工件表面进行腐蚀抛光的；电解磨削：P111由电解作用和机械磨削作用相结合而进行加工的；电铸加工：P120用可导电的原模作阴极，用电铸材料（例如铜）作阳极，用电铸材料的金属盐溶液作电铸液加工的方法；涂镀加工：P123涂镀又叫刷镀或者无槽电镀，是在金属工件表面局部快速电化学沉积金属的技术；激光加工：P128利用光的能量，经过透镜聚焦，在焦点上达到很高的能量密度，靠光热效应来加工各种材料的；激光打孔：P136激光将工件材料在激光源照射下产生一系列的物理和化学反应以熔化和蒸发工件材料形成各种孔径；激光切割：P138利用经聚焦的高功率密度激光束照射工件，使被照射的材料迅速熔化、汽化、烧蚀或达到燃点，同时借助与光束同轴的高速气流吹除熔融物质，从而实现将工件割开；激光焊接：利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池；激光淬火：是指铁基合金在固态下经激光照射，使表层激光照射，使表层被迅速加热至奥氏体化状态，并在激光停止照射后，快速自冷淬火得到马氏体组织的一种工艺方法。；激光合金化：是利用激光束使合金元素与基体表面金属混合熔化，在很短的时间内形成不同化学成分和结构的高性能表面合金层。；激光熔覆：是利用激光束在工件表面熔覆一层硬度高，耐磨，耐蚀和抗疲劳性好的材料，以提高工件的表面性能；快速成形：P169快速成形技术就是利用三维CAD的数据，通过快速成型机，将一层层的材料堆积成实体原型。；光固化快速成形：P149该工艺是基于液态光敏树脂的光聚合原理工作的。这种液态材料在一定波长（λ=325mm）和功率（P=30mW）的紫外线激光的照射下能迅速发生光聚合反应，相对分子质量急剧增大，
(特种加工)练习题 一填空： 1.特种加工与传统加工方法相比：特种加工方法不依靠，而是要紧用其他能量去除材料； 工具硬度能够被加工材料的硬度；加工过程中工具和工件之间不存在显著的。 2.电火花加工在日本和欧美称为，前苏联和我国称为，简称。 3.电火花加工的电极损耗要紧集中在或，妨碍成型精度。 4.按照工具电极和工件相对运动的方式和用途的不同，电火花加工大致可分为、、电火花成 型磨削、镗削、电火花高速小孔加工、电火花同步共轭回转加工、电火花表面强化、刻字。 5.将工件接脉冲电源正极的加工称为，反之称为。 6.在实际加工中，极性效应受到电极及电极材料、加工介质、电源种类、单个脉冲能量等多种因素的妨碍，其中要紧缘故是。 7.采纳窄脉冲精加工时，工件和电源相连；采纳宽脉冲粗加工时，工件和电源相连。 8.电火花机床要紧有、、、。 9.电火花加工能够加工通孔和盲孔，前者适应称为，后者适应上称为。 10.腔模的电火花加工在实际中通常采纳如下方法：、、 和手动侧壁修光法。 11、电火花加工表面变质层分为和，位于电火花加工后工件表面的最上层。 12.电火花线切割加工简称，是用线状电极靠电火花放电对工件进行切割，故称为电火花线切割，有时简称线切割。 13.切割加工机床按电极丝的走丝速度分成线切割机床与线切割机床。 14.线切割机床由机床本体、、和组成。.机床本体要紧由、、和等组成 15.低速走丝机床多采纳做工作液。高速走丝线切割机床采纳做工作液 16.电火花线切割加工机床操纵系统的要紧功能是和。 17.电化学加工，包括从工件上去除金属的和向工件上沉积金属的、两大类。 18.电解质的水溶液是。 19.常用电解液有、和三种电解液。 20.妨碍电解加工生产率的因素有工件材料的、、和其他参数 21.目前，快走丝线切割加工中广泛使用作为电极丝。 22.电解加工的差不多设备包括、及三大部分。 23.激光加工的设备由、，和组成。 24、激光器是激光加工中的重要设备，将转换成，产生。 25.电子束加工装置要紧由、、和等部分组成。 26.激光切割时，工件与激光束要相对。 27.利用高能量的激光束照射在工件表面，光能瞬时变成热能，使工件表面迅速产生蒸发，从而在工件表面刻出任意所需要的文字和图形，以作为永久防伪标志是。 28.离子束加工方式包括、及和等。 29.离子束加工装置包括离子源、、和等部分。 30.电火花加工要紧能量来源为和；电化学加工中要紧能源为；激光加工中的要紧能源为和；超声加工中要紧能来源为和。 31.电火花加工过程中，一般在短脉冲精加工时采纳，在长脉冲粗加工时采纳。 32.电火花加工中，工具电极的对尺寸精度和形状精度都有妨碍。 33.电火花加工的表面质量要紧包括、和。
补充资料《特种加工技术》习题集 0总论 1.特种加工在国外也叫做“非传统加工技术”，其“特”在何处？ 2.试述特种加工技术与传统加工技术的并存关系，并说明特种加工技术对现代制造业存在的必然性和影响。 3.人们常言“打破传统，锐意创新”，特种加工技术的产生和发展对于科研和工程技术人员从事发明创新工作有何启迪？试举例说明生产、生活中还有哪些可以变害为利产生发明和创新的例子？ 第1章电火花成形加工（EDM SINKING） 一、简答题 4.试述电火花加工的工作原理及工艺特点。 5.电火花加工机床有哪些附件？其各自的用途如何？ 6.电火花工作液有哪些供液方式？各自的优缺点如何？ 7.常用的电火花工具电极材料有哪些？ 8.电火花磨削与传统机械磨削有何差异？ 9.试述电火花铣削的工作原理、特点及工艺实施形式。 10.“反拷法”是何含义？其应用场合如何？ 11.“群电极”是什么含义？如何制备？应用于何种场合？ 12.简述共轭回转电火花加工的工作原理及特点。 13.超大深径比的深小孔加工的难点何在？对策如何？ 二、选择题 1.电火花深小孔加工应当选择以下作为工作液； A.自来水； B.煤油； C.去离子水(工业纯水) ； D.乳化液 2.电火花共轭回转加工的最早发明人是： A.中国人； B.美国人 C.俄国人 D.德国人 3. 欲将小型交叉孔口毛刺去除彻底干净，最好采用加工方法来完成。 A.锉刀； B.砂带磨削 C.砂轮磨削 D.电火花工艺 4.欲保证最高的加工精度，电火花加工中工作液供给方式最好采用。 A.静态淹没工件； B.侧面冲液 C.工具电极内部抽吸 D.工具电极内部射出 5.对于象筛网零件有成千上万个小孔需要加工，为保证生产率，电火花加工宜采用以下 工具电极. A.单个实心电极逐个加工； B.单个空心电极逐个加工 C. 实心群电极 D.空心管群电极 三、判断题 1.电火花加工中的吸附效应都发生在正极上。（ F ） 2.电火花成型加工时，电极在长度方向上损耗后无法得到补偿，需要更换电极。（ F ） 3.电火花成型加工中的自动进给调节系统应保证工具电极的进给速度等于工件的蚀除速度；（ T） 4.电火花成型加工和穿孔加工相比，前者要求电规准的调节范围相对较小。（ F） 5.电火花成型加工电极损耗较难进行补偿。（T ） 6.在型号为DK7740的数控电火花线切割机床中，D表示电加工机床。（ T ） 7.弛张式脉冲电源电能利用率相当高，所以在电火花加工中应用较多。（ F） 8.电火花成型加工属于盲孔加工，工作液循环困难，电蚀产物排除条件差。（ T ） 9.电火花加工的粗规准一般选取的是窄脉冲、高峰值电流。（ F ） 10.电火花成型加工电极损耗较难进行补偿。（ T）
一、判断题： ( t )1、电火花中不可触摸电极，加工时产生的废物必须进行专业回收处理，不可直接排放地下水道。 ( t )2、电火花线切割的速度常用mm2/min来表示 ( f )3、快走丝线切割加工中，电极丝的运丝速度越快越好。 ( t )4、快走丝机床上丝过程中要打开上丝电极启停开关的目的是防止电极丝打折，保证电极丝有均匀的张力。 ( t )5、电火花型腔加工中常采用石墨作为粗加工电极。 ( f )6、若要加工10mm深的孔，则意味着加工到终点时点击底部与工件上表面相距10mm。 ( f )7、电铸具有良好的复制精度，但机械性能差。 ( f )8、电解磨削是一种复合加工，但材料的去除主要还是靠磨削加工。 ( t )9、电子束加工主要用于打孔、焊接等热加工方面，离子束加工主要用于离子刻 蚀、离子镀膜和离子注入等加工。 ( f )10、超声加工是利用工具端面做超声频振动，通过磨料悬浮液加工硬脆材料的一 种成形方法，其中的超声波是一种横波。 二、填空题： 1、电火花放电过程大致可以分为以下几个阶段 ______ __， _________________________， _ ________ ，____ ______________。 2、电解磨削是由和相结合作用而进行加工的。 3、主轴自动进给调节系统的任务是保持一定的。 4、线切割的控制系统的主要作用是_____________________,_______________________。 5、在3B编程中，直线编程是以_ 为基准原点,而圆弧编程则以为原点。 6、激光具有__________、_______________相干性好，方向性好等特性。 7、在电化学加工中，使金属钝化的电解液有、等。 8、当一束光子的频率为___________时，会产生单色性好的激光发生受激辐射。 9、快速成型机按成型原理来分，主要分为：、、、 四种类型。
一、名词解释： 1. 特种加工 2．极性效应 二、判断题： 1．从提高生产率和减小工具损耗角度来看，极性效应越显著越好，所以，电火花加工一般都采用单向脉冲电源。（√） 2．电火花线切割加工中，电源可以选用直流脉冲电源或交流电源。（×） 3．电火花加工是非接触性加工（工具和工件不接触），所以加工后的工件表面无残余应力。（×） 4特种加工中加工的难易与工件硬度无关。 ( √ ) 5电火花加工在实际中可以加工通孔和盲孔。 ( √ ) 6电火花成型加工时采用的手动侧壁修光方法可以修整圆形轮廓的型腔。( × ) 7．冲油的排屑效果不如抽油好。 ( × ) 三、填空题 1、电火花加工是将电极形状（复制）到工件上的一种工艺方法。 2、冲模的电火花加工方法有（直接加工法）、（间接加工法）、（混合加工法）和（阶梯工具电极加工法）。 3、型腔模的电火花加工方法有（单电极平动法）、（单电极摇动法）、（多电极更换法）和（分解电极加工法）。 4、（放电间隙）是放电时工具电极和工件之间的距离。 5．电火花加工蚀除金属材料的微观物理过程可分为（介质电离击穿）、（介质热分解、电极材料熔化、气化）、（蚀除物抛出）和（间隙介质消电离）四个阶段。 6.电火花加工时用的电加工参数即电主要有（粗规准）（中规准）（精规准）。 7．电火花加工型腔工具电极常用的材料有：（纯铜）、（石墨）、（铜钨合金）等。 8．影响电火花加工精度的主要因素有：（放电间隙的大小）及其一致性、（工具电极的损耗）及其稳定性和（二次放电现象）。9．电火花加工按工件和工具电极相对运动的关系可分为：电火花（穿孔成形加工）、电火花（线切割加工）、电火花（磨削和镗削加工）、电火花（同步共轭回转加工）、电火花（高速小孔加工）、电火花表面强化和刻字等类型。 10．电火花穿孔成形加工包括（穿孔）和（型腔）加工。
特种加工练习题 一、选择题（50题） 1、在电火花加工中存在吸附效应，它主要影响：（） A、工件的可加工性 B、生产率 C、加工表面的变质层结构 D、工具电极的损耗 2、用电火花加工冲模时，若火花间隙能保证配合间隙的要求，应选用的工艺方法是：（） A、直接配合法 B、修配冲头法 C、修配电极法 D、阶梯电极法 3、超精密加工机床中主轴部件结构应用最广泛的是：（） A、密排滚柱轴承结构 B、滑动轴承结构 C、液体静压轴承结构 D、空气静压轴承结构 4、下列四个选项中，哪个是离子束加工所具有的特点（） A、加工中无机械应力和损伤 B、通过离子撞击工件表面将机械能转化成热能，使工件表面熔化而去除工件材料 C、工件表面层不产生热量，但有氧化现象 D、需要将工件接正电位（相对于离子源）。 5、一般来说，电解加工时工具电极是：（） A、低损耗 B、高损耗 C、基本无损耗 D、负损耗 6、高功率密度的电子束加工适于（） A、钢板上打孔 B、工件表面合金化 C、电子束曝光 D、工件高频热处理 7、电解加工型孔过程中，（） A、求工具电极作均匀等速进给 B、要求工具电极作自动伺服进给 C、要求工具电极作均加速进给 D、要求工具电极整体作超声振动 8、电火花线切割加工属于（）。 A、放电加工 B、特种加工 C、电弧加工 D、切削加工 9、用线切割机床不能加工的形状或材料为（）。 A、盲孔 B、圆孔 C、上下异性件 D、淬火钢 10、在线切割加工中，加工穿丝孔的目的有（）
A、保证零件的完整性 B、减小零件在切缚恍的变形 C、容易找到加工起点 D、提高加工速度 11、线切割机床使用照明灯的工作电压为（）。 A、6V B、36V C、22OV D、110V 12、关于电火花线切割加工，下列说法中正确的是（） A、快走丝线切割由于电极丝反复使用，电极丝损耗大，所以和慢走丝相比加工精度低 B、快走丝线切割电极丝运行速度快，丝运行不平稳，所以和慢走丝相比加工精度低 C、快走丝线切割使用的电极丝直径比慢走丝线切割大，所以加工精度比慢走丝低 D、快走丝线切割使用的电极丝材料比慢走丝线切割差，所以加工精度比慢走丝低 13、电火花线切割机床使用的脉冲电源输出的是（） A、固定频率的单向直流脉冲 B、固定频率的交变脉冲电源 C、频率可变的单向直流脉冲 D、频率可变的交变脉冲电源 14、在快走丝线切割加工中，当其他工艺条件不变时，增大短路峰值电流，可以（） A、提高切割速度 B、表面粗糙度会变好 C、降低电极丝的损耗 D、增大单个脉冲能量 15、电火花线切割加工过程中，电极丝与工件间存在的状态有（） A、开路 B、短路 C、火花放电 D、电弧放电 16、在快走丝线切割加工中，电极丝张紧力的大小应根据（）的情况来确定。 A、电极丝的直径 B、加工工件的厚度 C、电极丝的材料 D、加工工件的精度要求 17、线切割加工中，在工件装夹时一般要对工件进行找正，常用的找正方法有（） A、拉表法 B、划线法 C、电极丝找正法 D、固定基面找正法 18、下列工件材料选项中，不适于电火花加工的是（） A、硬质合金 B、钛合金 C、光学玻璃 D、淬火钢 19、电火花线切割加工过程中，工作液必须具有的性能是（） A、绝缘性能 B、洗涤性能 C、冷却性能 D、润滑性能
本文由liuhuikai1988贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 电火花加工部分习题（1） 一、名词解释：名词解释： 1. 特种加工 2．极性效应 二、判断题：判断题： 1．从提高生产率和减小工具损耗角度来看，极性效应越显著越好，所以，电火花加工一般都采用单向脉冲电源。（√） 2．电火花线切割加工中，电源可以选用直流脉冲电源或交流电源。（×） 3．电火花加工是非接触性加工（工具和工件不接触），所以加工后的工件表面无残余应力。（×） 4 特种加工中加工的难易与工件硬度无关。 ( √ ) 5 电火花加工在实际中可以加工通孔和盲孔。 ( √ ) 6 电火花成型加工时采用的手动侧壁修光方法可以修整圆形轮廓的型腔。( × ) 7．冲油的排屑效果不如抽油好。 ( × ) 三、填空题 1、电火花加工是将电极形状（复制）到工件上的一种工艺方法。 2、冲模的电火花加工方法有（直接加工法）（间接加工法）（混、、合加工法）和（阶梯工具电极加工法）。 3、型腔模的电火花加工方法有（单电极平动法）单电极摇动法）、（、（多电极更换法）和（分解电极加工法）。 4、（放电间隙）是放电时工具电极和工件之间的距离。 5．电火花加工蚀除金属材料的微观物理过程可分为（介质电离击穿）（介质热分解、电极材料熔化、气化）（蚀除物抛出）和（间、、隙介质消电离）四个阶段。 6.电火花加工时用的电加工参数即电主要有（粗规准）（中规准）（精规准）。 7．电火花加工型腔工具电极常用的材料有：（纯铜）、（石墨）、（铜钨合金）等。 8．影响电火花加工精度的主要因素有：（放电间隙的大小）及其一致性、（工具电极的损耗）及其稳定性和（二次放电现象）。 9．电火花加工按工件和工具电极相对运动的关系可分为：电火花（穿孔成形加工）、电火花（线切割加工）、电火花（磨削和镗削加工）、电火花（同步共轭回转加工）、电火花（高速小孔加工）、电火花表面强化和刻字等类型。 10．电火花穿孔成形加工包括（穿孔）和（型腔）加工。 2010 年 9 月 1 电火花加工部分习题（1） 11．间接法制造冲模的缺点是（配合间隙难以保证均匀）。 四、选择题：选择题： 1．在电火花加工中存在吸附效应，它主要影响： d ）（ a、工件的可加工性； b、生产率；加工表面的变质层结构； d、工具电极的损耗 2. 电火花成型加工的符号是 A 。 A.EDM B. WEDM C.ECDM D. ECAM 3. 有关单工具电极直接成型法的叙述中，不正确的是 C 。 c、 A.加工精度不高 B. 不需要平动头 C. 需要重复装夹 D. 表面质量很好 4.特种加工方法有：A A.电火花加工 B.手削加工 C.磨削加工 七、问答题：问答题： 1．简述电火花加工的定义以及物理本质。定义：电火花加工基于电火花腐蚀原理，是在工具电极与工件电极相互靠近时，极间形成脉冲性火花放电，在电火花通道中产生瞬时高温，使金属局部熔化，甚至汽化，从而将金属蚀除下来。物理本质：(1)极间电子的电离、击穿，形成放电通道;(2) 电极材料的熔化、汽化热膨胀;(3)电极材料的抛出;(4)极间介质的消电离。 2．电火花加工中工具电极相对损耗的含义是什么？如何降低工具电极的相对损耗？答：工具电极体积相对损耗用电极损耗速度ve与工件蚀除速度 vw之比的百分数表示，即θ=ve/vw×100% 。也可用长度相对损耗θL来表示。降低
特种加工期末复习习题 及答案 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
单项选择题 1．精密与特种加工技术能解决许多加工难题, 但目前实际应用仍有难度的是( D ) A．难切削材料加工 B．复杂型面加工 C．光整、超精密加工 D．分子、原子级加工 2．电火花线切割加工电源应选用（ B ） A．高频交流电源 B．高频脉冲电源 C．低频交流电源 D．低频脉冲电源 3．有关特种加工技术特点论述错误的是（ B ） A．主要依靠非机械能（如电、化学、光、热等能量）进行加工 B．加工精度及生产率均好于普通切削加工 C．工具硬度可以低于被加工材料的硬度 D．能加工各种难切削材料、形状复杂的低刚度零件，且可满足各种特殊要求4．用电火花进行精加工，采用（ C ） A．宽脉冲、正极性加工 B．宽脉冲、负极性加工（粗加工选机油）
C．窄脉冲、正极性加工（精加工选煤油） D．窄脉冲、负极性加工 5．电解加工常用电解液中加工效率最高的是（ C ） A．NaNO3 B．NaClO3 C．NaCl D．NaNO2 6．在线切割编程的3B程序格式中，若加工轨迹与“-X”轴重合，则加工指令为( C ） A．L1 B． L2 Ｃ． L3 D． L4 7．电火花粗加工所用的工作液为（ A ） A．机油 B．水基工作液 C．NaCl溶液 D．煤油 8．可作为电火花加工工具电极材料的是（ A ） A．紫铜 B．石英 C．金刚石 D．玻璃9．有关电解磨削错误的论述是（ B ） A．采用钝化性的电解液 B．设备经济性好 C．生产率高于机械磨削 D．加工精度好于电解加工10．要在硬质合金上加工出φ0.05mm的盲孔，可采用的加工方法是（ A ）A．电火花加工 B．机械钻孔加工 C．线切割加工 D．水射流加工
第二章电火花加工 一、课内习题及答案 1．两金属在（1）在真空中火花放电；（2）在空气中；（3）在纯水（蒸馏水或去离子水）中；（4）在线切割乳化液中；（5）在煤油中火花放电时，在宏观和微观过程以及电蚀产物方面有何相同和相异之处？ 答：（1）两金属在真空中火花放电时，当电压（电位差）超过一定时即产生“击穿”，电子由“－”极逸出飞向“+”极，由于真空中没有物质阻挡电子的运动，所以没有正离子形成，没有发热的放电“通道”的概念，示波器、显像管中电子流的运动与此类似。基本上没有“电蚀产物”成生。 （2）两金属在空气中放电的例子是电火花表面强化、涂覆。电焊、等离子切割、等离子焊等，也是在空气中放电，利用电子流在空气中撞击气体原子形成放电通道，在通道中和工件表面产生大量的热能用于强化、涂覆、切割和焊接。 （3）在纯水、蒸馏水或去离子水中，两金属间电火花放电与在煤油中类似，只是水分子、原子受电子、正离子撞击发热气化，最后分解为氧原子和氢原子（分子），而不像煤油中会分解出碳原子（碳黑微粒）和氢气等。 （4）、（5）在乳化液中和煤油中放电过程，详见教材中有关章节，不再另行论述。 2．有没有可能或在什么情况下可以用工频交流电源作为电火花加工的脉冲直流电源？在什么情况下可用直流电源作为电火花加工用的脉冲直流电源？（提示：轧辊电火花对磨、齿轮电火花跑合时，不考虑电极相对磨损的情况下，可用工频交流电源；在电火花磨削、切割下料等工具、工件间有高速相对运动时，可用直流电源代替脉冲电源，但为什么？） 答：如提示所述，在不需要“极性效应”、不需考虑电极损耗率等的情况下，可以直接用220V的50Hz交流电作为脉冲电源进行轧辊电火花对磨和齿轮电火花跑合等。不过回路中应串接限流电阻，限制放电电流不要过大。如需精规准对磨或跑合，则可在交流工频电源上并联RC电路（R≈500~1000?, C≈0.1~0.01μF），再接到两个工件上。 在用高速转动的金属轮或圆片作电火花磨削、电火花切断、下料时，如果可以不计电极损耗率，则就可以用全波整流或整流后并联电解电容滤波的直流电源进行电火花磨削。由于工具电极高速转动，所以一般不会产生稳定电弧烧伤工件。最好是经调压变压器降压到5~100V再整流供磨削之用，一则可以调节电压或电流，二则和220V交流电源隔离，以保障人身避免触电的危险。 3．电火花加工时的自动进给系统和车、钻、磨削时的自动进给系统，在原理上、本质上有何不同？为什么会引起这种不同？ 答：电火花加工时工具电极和工件间并不接触，火花放电时需通过自动调节系统保持一定的放电间隙，而车、钻、磨削时是接触加工，靠切削力把多余的金属除去，因此进给系统是刚性的、等速的，一般不需要自动调节。 4．电火花共轭同步回转加工和电火花磨削在原理上有何不同？工具电极和
二、正误判断 1、对于矩形波脉冲电源,当峰值电流一定时,脉冲能量与脉冲宽度成正比。 2、对于矩形波脉冲电源,当峰值电流一定时,脉冲能量与脉冲宽度成反比 3、在窄脉冲宽度加工时,应采用正极性加工。 4、在窄脉冲宽度加工时，应采用负极性加工。 5、在宽脉冲宽度加工时应采用负极性加工。 6、在宽脉冲宽度加工时应采用正极性加工。 7、电火花加工中，电极的相对损耗小于1%，称为低损耗电火花加工。 8、在加工中，同一电极的长度相对损耗大小顺序为：角损耗＞边损耗＞端面损耗。 9、在加工中，同一电极的长度相对损耗大小顺序为：角损耗＜边损耗＜端面损耗。 10、放电间隙的大小对形状精度也有影响，间隙越大，则复制精度越差。 11、放电间隙的大小对形状精度也有影响，间隙越大，则复制精度越好。 三、填空 1、在电火花加工时，将工件接脉冲电源正极，工具电极接负极的加工称为正极性加工。 2、在电火花加工时，将工件接脉冲电源负极的加工称为负极性加工。 3、在材料放电腐蚀过程中，一个电极的电蚀产物转移到另一个电极表面上，开成一定厚度的覆盖层，这种现象叫做覆盖效应。
4、电火花机床的数控摇动的伺服方式有三种，即：自由摇动；步进摇动；锁定摇动。 5、单个脉冲能量与平均放电电压；平均放电电流和脉冲宽度成正比。 6、电火花成型加工的主要工艺指标有加工速度，电极损耗，表面粗糙度，加工精度和表面变化层的机械性能等。 7、采用自适应“抬刀”比定时“抬刀”需要的加工时间短，即加工速度高。 四、问答 1、电火花加工过程可分为哪4个阶段？P4--5 答：1）极间介质的电离、击穿、形成放电通道。 2）电极材料的熔化、气化、热膨胀 3）电极材料的抛出 4）极间介质的消电离 2、何谓极性效应？在电火花加工中如何充分利用极性效应？P28 3、何谓电规准？P31 答：所谓电规准是指电火花加工时选用的电加工参数，主要有脉冲宽度t i；脉冲间隔t o和峰值电流I P等参数。 4、何谓面积效应？P32 5、在实际加工中如何处理加工速度，电极损耗，表面粗糙度之间的矛盾关系？P43 6、试比较常用电极（如紫铜，石墨）的优缺点及使用场合。P50-51
东北大学超星尔雅学习通“机械工程”《特种加工技术》 网课试卷答案 （图片大小可自由调整） 全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！ 第I套 一.综合考核(共20题) 1.用线切割机床不能加工的形状或材料为()。 A.盲孔 B.圆孔 C.上下异性件 D.淬火钢 参考答案：A 2.自然界存在着自发辐射和受激辐射两种不同的发光方式，前者发出的光是激光。后者发出的光便是随处可见的普通光。() A.错误 B.正确 参考答案：A 3.电子束加工的英文表达为Electron Beam Machining，简称EBM，和离子束加工的英文表达为Ion Beam Machining，简称IBM。()
A.错误 B.正确 参考答案：B 4.不能使用电火花线切割加工的材料为()。 A.石墨 B.铝 C.硬质合金 D.大理石 参考答案：D 5.在快走丝线切割加工中，工件的表面粗糙度Ra一般可达()。 A.1.6～3.2um B.0.1～1.6um C.0.8～1.6um D.3.2～6.3um 参考答案：A 6.目前常用的电极材料有()等。 A.紫铜 B.黄铜 C.钢 D.石墨 E.铸铁 F.银钨合金 G.铜钨合金 参考答案：ABCDEFG 7.利用电化学反应原理对金属进行加工的方法叫电化学加工。() A.正确 B.错误
参考答案：A 8.当激光焦点固定在工件表面时，输出的激光能量越大，所打的孔就越大越深，且锥度较大。() A.正确 B.错误 参考答案：B 9.用电火花加工冲模时，若加工间隙与配合间隙相同，可选用哪种工艺方法?() A.直接配合法 B.修配冲头法 C.修配电极法 D.混合法 参考答案：A 10.化学铣削加工适宜加工窄而深的槽和型孔。() A.错误 B.正确 参考答案：A 11.超高压水射流加工设备中增压器可以使液体的工作压力达到100～400MPa。() A.错误 B.正确 参考答案：B 12.超高压水射流加工设备主要有()。 A.增压系统 B.切割系统 C.控制系统 D.过滤设备 E.机床床身
电火花成型复习题 一,选择:每小题两分,5道小题,共10分. 1.( 伺服进给系统 )使工具电极和工件在加工过程中保持一定的平均端面放电间隙. A.平动头 B.伺服进给系统 C.工件 D.电极 2.在加工过程中保证油液面高于加工表面( )毫米,如果液面过低,很容易引起火灾. A.20 B.30 C.40 D.50 3.工作台刻度盘每格代表( )mm. B. 0.005 C.0.02 D.0.001 4.在开启油泵前,应使泄油球阀放下,使冲油调节手柄放置( C ) 位置. A.水平 B.竖直向上 C.竖直向下 D.无正确答案 5.电火花成形机床广泛采用( C )作为工作液,有些使用专用工作液. A.水 B.汽油 C.煤油 D.柴油 二,填空:每空1分,15道小题,共30分.
否则有触电的危险,严重时会危机生命.操作人员脚下应铺垫 ,如:木质塌板. 三,判断:每小题2分,10道小题,共20分.正确的用"T"表示,错误的用"F"表示. 1.电火花加工又称放电加工,是一种直接利用机械能进行加工的新工艺.(F ) 2.游标卡尺又称两用卡尺,可测较大直径的外圆\或内孔,以及工件深度.( T ) 3.在加工过程中低压电流选择过大容易引起电弧,烧伤电极和工件. ( T ) 4.在找正及测量前,应将电极,工件的表面擦净,以免影响我正精度和测量结果. ( T ) 5.放电加工开始时,由于工件与电极接触面积较小,应先用小电流加工,随着放 电面积的增大再逐渐增加放电电流,以保护电极的尖锐部分. (F ) 6.添加工作介质煤油时,不得混入类似汽油之类的易燃液体,防止引起火灾.(T ) 7.电火花加工间内,应有抽油雾,烟气的排风换气装置,保持室内空气良好而不 被污染. (T ) 8.调整参数时,脉间是电流的15-30倍,脉宽是脉间的1/2~1/3. (T ) 9.放电时间是工作液介质击穿后放电间隙中流过放电电流的时间,亦即电流脉宽. (T ) 10.在加工结束前如需关闭机床,则应在主轴抬刀时按下加工键,使之停止加工.然后抬刀,以免电极与工件顶撞.关闭油泵,最后按下急停键,关闭电柜.(T )
2014春《特种加工》机考题库 （114601、701、702、801～804） 第一、二章绪论、电火花加工 一选择题： 1、正确阐述职业道德与人的事业的关系的选项是( D )。 A.没有职业道德的人不会获得成功 B.要取得事业的成功，前提条件是要有职业道德 C.事业成功的人往往并不需要较高的职业道德 D.职业道德是人获得事业成功的重要条件 2、发明了世界上第一台实用的电火花加工装置的是（ D ) A 、美国的爱迪生 B 、中国科学院电工研究所 C 、美国的麻省理工学院 D 、苏联的拉扎连柯夫妇 3、电火花成形加工是将电极形状（）到工件上的一种工艺方法。 A、复制 B、粘贴 C、移动 D、镜像 4.下列（B）表示工作台宽度250mm的数控电火花穿孔成形加工机床。 A.DD7725 B.DK7125 C. D7125 D. DK7725 5.对电火花加工脉冲电源总体要求，下列说法不正确的是（D）。 A.有较高对加工速度 B.工具电极损耗低 C.加工过程稳定性好 D.工艺范围窄 6.下列关于电极材料说法不正确的是（D）。 A.纯铜电极不容易产生电弧，在较困难的条件下也能稳定加工； B.纯铜电极精加工比石墨电极损耗小 C.石墨电极电火花的加工性能很好，在宽脉冲大电流的情况下具有更好的电极损耗。 D.纯铜的机械加工性能比石墨好。 7．在电火花加工中存在吸附效应，它主要影响：（D ） A、工件的可加工性； B、生产率； C、加工表面的变质层结构； D、工具电极的损耗 8.当脉冲放电能量相同时，金属的熔点（A）、沸点（）、比热容（）、气化热（）， A.愈高、愈高、愈高、愈高 B.愈高、愈高、愈低、愈低 C.愈低、愈低、愈低、愈低 D.愈低、愈低、愈高、愈高 9. 根据电火花放电的基本要求，电火花加工必须采用( C )电源。 A．直流电源 B交流电源 C. 脉冲电源 D 都可以 10.一般不用电火花成形加工的材料是（B） A.T10A B.ABS C.GrWMn D.9Mi2V 11.当80V的脉冲电压施加于工具和电极之间时，两极之间立即形成一个电场，随着极间电 压的（）或是极间距离（A），极间电场强度也将随着增大。 A.升高、减小 B.升高、升高 C.减小、升高 D.减小、减小 12.极间介质一旦被电离、击穿、形成放电通道后，脉冲电源使通道间的电子高速奔向（）， 正离子奔向（B）。 A.正极、阳极 B.正极、负极 C.负极、正极 D.阴极、阴极 13.电火花加工中，用短脉冲加工时，电子的轰击作用（D）离子的轰击作用，正极的蚀 除速度（）负极的蚀除速度，此时工件应接正极。 A.大于、小于 B.小于、大于 C.小于、小于 D.大于、大于 14.下列可提高电蚀量的措施是（C）。
一、填空题（15分,每空1分） 1、特种加工主要采用机械能以外的其他能量去除工件上多余的材料,以达到图样 上全部技术要求.（1分） 2、电火花加工原理是基于工具和工件（正、负电极）之间脉冲性火花放电时的电 腐蚀现象,来蚀除多余的金属,以达到对零件的尺寸、形状和表面质量等预定的加工要求.（2分） 3、电火花加工系统主要由工件和工具、脉冲电源、自动进给和调节装置 几部分组成.（3分） 4、在电火花加工中,提高电蚀量和加工效率的电参数途径有：提高脉冲频率、增加 单个脉冲能量、减少脉冲间隔.（3分） 5、电火花加工的表面质量主要是指被加工零件的表面粗糙度、表面变质层、表面 力学性能 .（3分） 6、电火花加工的自动进给调节系统主要由以下几部分组成：测量环节、比较环 节、放大驱动环节、执行环节、调节对象.（3分） 7、电火花成型加工的自动进给调节系统,主要包含伺服进给控制系统和参数控 制系统 .（2分） 8、电火花加工是利用电火花放电腐蚀金属的原理,用工具电极对工件进行复制加工 的工艺方法,其应用范围分为两大类：穿孔加工、型腔加工.（2分） 9、线切割加工是利用移动的、作为负极的、线状电极丝和工件之间的脉冲放电 所产生的电腐蚀作用,对工件加工的一种工艺方法.（2分） 10、快走丝线切割机床的工作液广泛采用的是乳化液,其注入方式为喷入式.（2分） 11、线切割机床走丝机构的作用：是使电极丝以一定的速度运动,并保持一定的张 力.（2分） 12、线切割控制系统作用主要是：1）自动控制电极丝相对于工件的运动轨迹；2） 自动控制伺服的进给速度.（2分） 13、快速成形技术（RP）最早产生于二十世纪70年代末到80年代初,目前RP技术 的主流是： SLA立体光造型、LOM薄材叠层制造、SLS激光烧结、FDM熔融成型四种技术.（4分） 14、快速成型的数据接口主要有：快速成型技术标准数据格式即STL格式和快速 成型设备的通用数据接口即CLI 格式.（2分） 二、判断题（15分,每题1分） 1、目前线切割加工时应用较普遍的工作液是煤油. （错） 2、在型号为DK7740的数控电火花线切割机床中,D表示电加工机床. （对） 3、线切割机床通常分为两大类,一类是快走丝,另一类是慢走丝. （对） 4、3B代码编程法是最先进的电火花线切割编程方法. （错） 5、离子束加工必须在真空条件下进行. （对） 6、电火花加工中的吸附效应都发生在阴极上. （错） 7、线切割加工一般采用负极性加工. （错）
机械制造金属特种加工试卷（练习题库） 1、常用的特种加工方法有哪些？ 2、电火花加工主要是利用O进行材料去除的。 3、适用于加工金属工件微小孔径的特种加工方法有。O 4、快走丝电火花线切割加工中，电极丝作的运动。O 5、特种加工与机械加工显著的不同点有哪些？ 6、超声波加工主要用于O材料的加工。 7、激光加工是利用O进行材料去除的。 8、超声波加工是利用O进行材料去除的。 9、精密加工淬火后的工件可用哪些加工方法？ 10、简述电火花加工有哪些种类的加工方法？ 11、零件加工过程一般分为O三个阶段。 12、粗加工的主要目的是什么？ 13、精加工的主要目的是什么？ 14、加工阶段划分的意义是什么？ 15、精密加工塑性大的有色金属外圆表面，适宜的加工方法是精细车。 16、车削的特点是（）。 17、为了提高车削的生产效率常采用（）。 18、加工细长轴时，为了避免工件变形，常采用90。偏刀。
19、车削轴类零件常用（）装夹，用轴两端的O作为定位基准，以保证零件的（）精度。 20、车削外圆时，若车刀安装过高，则刀具角度的变化是。O 21、精车属于（）。 22、车削可以进行有色金属零件的精加工。 23、磨削适合于各种材料的精加工。 24、在外圆磨床上磨外圆时，其进给运动有（），Oo 25、磨削能够加工硬度高的材料是因为。O 26、磨削加工精度高是因为机床具有（），（），（）等特点。 27、磨削硬材料要用砂轮。O 28、请简述研磨的特点。 29、钻削工作条件差的“三难”指的是：（）难、O难和（）难。 30、钻孔加工精度低是由于钻头结构上的哪三差造成的？ 31、钻床钻孔易产生精度误差。O 32、钻孔防止钻偏的措施有：（）和（）。 33、车床钻孔易产生形状精度误差。 34、纠正钻偏的应采用扩孔或镶孔。 35、扩孔加工精度比钻孔精度高的原因是：（）。 36、纠正钻偏的措施是采用（）。 37、钻孔易产生轴线偏斜的原因就是钻头刚性差。 38、钻一扩一较是加工各种尺寸孔的典型加工工艺。 39、钻、扩、较三种孔加工方法中，O方法加工孔的精度最高。
特种加工技术复习题 特种加工技术习题 一、每节课件单选题 1、关于特种加工，以下叙述不正确的是( A ) A、特种加工效率比常规加工高 B、特种加工提高了材料的可加工型 C、特种加工不主要依靠机械能 D、在特种加工中，工具和工件之间不存在显著的切削力 2、关于电火花加工，以下叙述不正确的是( D ) A、电火花加工只能加工导电材料 B、在电火花加工中，工具电极和工件电极不接触 C、火花放电是间歇性放电 D、电火花线切割可以加工盲孔 3、在电火花成型设备中，自动进给调节系统的作用是( D ) A、调节放电电流的大小 B、调节脉冲宽度 C、调节放电参数 D、调节放电间隙和放电参数 4、在数控电火花机床的程序编制中，G80代码的含义是( C ) A、忽略接触感知 B、定义坐标系 C、接触感知 D、移动到原点和当前位置的一半 5、快速走丝线切割机床的电极丝做高速往复运动，一般走丝速度为( B ) A、6-8m/s
B、8-10m/s C、高于20m/s D、高于30m/s 6、电火花机床在窄脉冲条件下加工时，应采用( A ) A、正极性加工 B、负极性加工 C、粗加工用正极性，精加工用负极性 D、粗加工用负极性，精加工用正极性 7、在电火花加工中，同一电极长度相对损耗大小为( D ) A、电极各处相对损耗相同 B、边损耗>角损耗>端面损耗 C、端面损耗>角损耗>边损耗 D、角损耗>边损耗>端面损耗 8、在电火花加工中，如果脉冲宽度增大，那么( A ) A、加工速度?、电极损耗?、表面粗糙度? B、加工速度?、电极损耗?、表面粗糙度? C、加工速度?、电极损耗?、表面粗糙度? D、加工速度?、电极损耗?、表面粗糙度? 9、在电火花穿孔加工中，以下哪项不是直接法加工的优点( A ) A、可以自由选择电极材料，电加工性能好 B、可以获得均匀的配合间隙，模具质量高 C、无需另外制作电极 D、无需修配工作，生产效率高 10、对于形状复杂，制造困难的电极应采用( C )结构形式 A、整体电极 B、组合电极 C、镶拼式电极
