实验报告7-交换机链路聚合-李子玉

结果显示成功绑定
结论八假如我这个端口被作为端口镜像的目的端口，此端口不能被捆绑‘
实验九当一个接口处于uplink fast角色时，他还能被捆绑么？
环境：
我们配置F0/1接口uplink fast
首先我们先说一下uplinkfast的作用：
一般情况下根桥在分布层，只能用在接入层，用于去往根桥的另一条链路，若这个断了，立马切换到我侦听的这个，不需要30s了。
弹出的这些日志说明了什么呢？
说明了这个Po1逻辑端口采用的isl封装方式，而两个物理端口采用的是dot1q的封装方式，由于原先有一个端口采用isl封装，这个逻辑端口默认也启用了这种封装方式，当你改变物理端口封装方式时，会由于物理端口trunk封装方式与逻辑端口的不一致，也会形成绑定失败，大家要注意哦
链路聚合测试
环境
F0/17 F0/19
F0/9
F0/11
目的
对两台3560连接线路做链路聚合，测试链路聚合过程中具体匹配一致性的因素
实验一、端口模式匹配问题是否会影响链路聚合
环境：采用on捆绑模式
若3560-1的F0/1处于access模式，F0/3处于trunk模式
结果：
我们可以通过show etherchannel summary命令查看端口捆绑是否成功
实验四同一将换机上的两个物理接口所允许的vlan不一致是否会影响链路聚合
环境：假设trunk接口F0/1允许vlan 1，2，100
trunk接口F0/3允许vlan 1，100
结果
解决办法：
我们还是查看他们的配置是否一致
我们发现同一交换机上的两个物理端口所允许的vlan不一致，我们修改一下试试吧，我们为F0/3增加一个允许vlan 2

第16讲以太网链路聚合本讲将讨论两个方面的问题,一是Aggregate Port（聚合端口），Aggregate Port可以将多个端口通过聚合，扩展链路带宽，提供更高的连接可靠性,Aggregate Port属于链路聚合的手工配置方式。

另一个是LACP，通过LACP可实现端口的动态聚合。

16．1 Aggregate Port实现链路聚合可以通过两种方式，一是手工配置，这就是本节讲述的Aggregate-port，另一种是通过LACP协议动态实现。

16．1．1 Aggregate Port的概念聚合端口（Aggregate-port,简称AP）是指把交换机多个特性相同的端口物理连接并绑定为一个逻辑端口，将多条链路聚合成一条逻辑链路。

通过聚合端口可以在各端口上负载分担，增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题.多条物理链路之间能够相互冗余备份，提高可靠性。

16．1．2 Aggregate Port的配置指导1．AP成员的限制条件●AP 成员端口的端口速率必须一致;●AP 成员端口使用的传输介质应相同；●AP 成员端口必须属于同一个VLAN；2．AP成员端口和AP之间的关系●一个端口加入AP，端口的属性将被AP 的属性所取代；●一个端口从AP 中删除，则端口的属性将恢复为其加入AP 前的属性；●当一个端口加入AP 后，不能在该端口上进行任何配置，直到该端口退出AP; 3．二层AP与三层AP默认情况下创建的AP都是二层AP，二层AP与二层端口一样，具有二层端口的性质,如可以设置为Trunk等。

AP可以设置为三层AP,三层AP具有与三层接口相同的性质,可以设置IP地址。

4．其他注意点●AP不能设置端口安全功能;●交换机支持的AP个数随型号不同有所不同;●一个AP的成员个数有限制，不能超过其最大数量限制，锐捷交换机最多8个成员. 16．1．3 Aggregate Port的配置1．创建AP命令格式：Swtich(config)＃interface aggregateport 〈port-group-number 〉说明：1）port—group—number为AP编号，AP编号从1开始，最大不能超过交换机限制的AP个数（不同型号交换机支持的AP个数同)；2）如AP已经存在,则直接进入端口子模式；3）可以使用命令no interface aggregateport 〈port—group-number >删除已建立的AP。

步骤二：配置静态聚合
链路聚合可以分为静态聚合和动态聚合，本实验任务是验证静态聚合。首先在系统视图下创 建聚合端口，然后把物理端口加入到聚合组中。 见实验手册。
步骤三：查看聚合组信息
分别在 SWA 和 SWB 上查看所配置的聚合组信息。 SW1：
SW2：
ห้องสมุดไป่ตู้
以上信息表明，交换机上有一个链路聚合端口，ID 是 1，组中包含了 2 个 Selected 状态端口， 并工作在负载分担模式下。
五实验中的命令列表63实验命令列表命令描述interfacebridgeaggregationinterfacenumber创建聚合端口portlinkaggregationgroupnumber将以太网端口加入聚合组中displaylinkaggregationsummary查看链路聚合的概要信息六思考题1实验中如果交换机间有物理环路产生广播风暴除了断开交换机间链路外还有什么处理办法
Interface bridge-aggregation interface-number port link-aggregation group number display link-aggregation summary
六、思考题 1、实验中，如果交换机间有物理环路产生广播风暴，除了断开交换机间链路外，还有什么处理 办法? 可以在交换机上用命令 stp enable 来在交换机上启用生成树协议， 用生成树协议来阻断物理环 路。
步骤一：建立物理连接

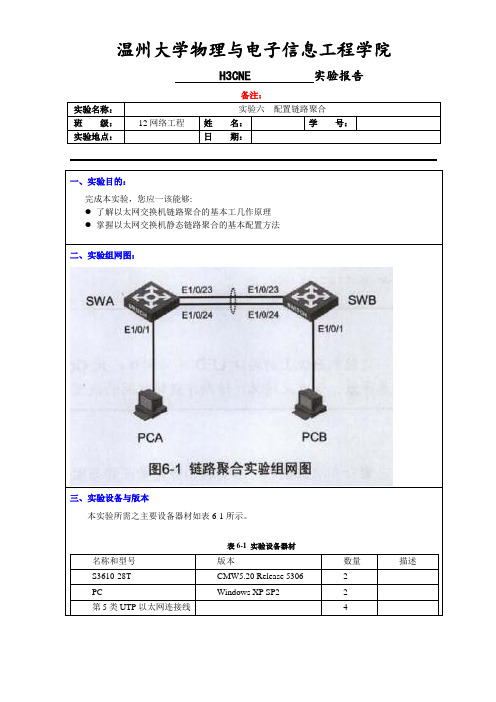

按照图 6-1 进行连接，并检查设备的软件版本及配置信息，确保各设备软件版本符合要求， 所有配置为初始状态。如果配置不符合要求，请读者在用户模式下擦除设备中的配置文件，然后 重启设备以使系统采用缺省的配置参数进行初始化。

7实验七交换机的使用实验七交换机的使用一、实验目的1、了解集线器和交换机的工作原理；2、掌握交换机配置环境的搭建方法；3、熟悉交换机常用命令；4、了解交换机BOOTROM和主机软件的加载方法。

二、实验内容1、分别搭建交换机、路由器的3种配置环境◆通过CONSOLE口配置◆通过TELNET配置◆通过WEB方式配置2、在前两种配置环境下练习交换机、路由器的常用命令3、将交换机上的文件分别上传到PC机硬盘上（D盘某一子目录下，目录自定）。

建议采用FTP或者TFTP方式。

三、集线器和交换机简介1、集线器简介◆集线器和转发器都工作在物理层，某个端口收到比特信号，就简单地将该比特信号向其它端口转发，不判断地址和端口号。

◆冲突（碰撞）：总线上两个站同时发送信号◆冲突域：站点的集合，满足任一时刻只能有一个站发送数据。

2、交换机简介◆交换机是工作在OSI参考模型第二层（数据链路层）的网络连接设备，它的基本功能是在多个计算机或者网段之间交换数据。

◆以太网交换机在数据链路层进行数据转发时，根据数据包的MAC地址决定数据转发的端口，而不是简单的向所有端口进行转发，以便提高网络的利用率。

◆当交换机接收到一个数据帧时，它首先会记录数据帧的源端口和源MAC地址的映射，◆然后将数据帧的目的MAC地址与系统内部的动态查找表进行比较，并根据比较结果将数据包发送给相应的目的端口。

◆若数据包的目的MAC层地址不在查找表中，则将包广播到每个端口（除了包的发送端口）。

四、搭建交换机的配置环境1、配置方式◆通过CONSOLE口配置◆通过TELNET配置◆通过WEB方式配置注意：第一次安装使用Quidway系列交换机时，只能通过配置口（Console）进行配置。

PC机PC机串口COM1与交换机的Console口连接2、使用Console口配置交换机的步骤（1）配置电缆连接第一步：将配置电缆的DB-9（或DB-25）孔式插头接到微机或终端的串口RS232C上。

机中使用什么命令可以查看当前链路聚合组的动态 状态？ • 2、通过什么办法可以判断链路聚合组的有效与否？ • 3、采用动态的方式启用链路聚合时填写下表
交换机A Active Active Passive On On 交换机B Passive Active Passive Active passive 链路聚合状态
链路聚合条件
• • • • 端口必须处于相同的VLAN之中 端口必须使用相同的网络介质 端口必须都处于全双工工作模式 端口必须是相同传输速率的端口
静态链路聚合
0/0/1switchA(Config)#interface ethernet 0/0/1-2 switchA(Config-Port-Range)#portswitchA(Config-Port-Range)#port-group 1 mode on switchA(Config-PortswitchA(Config-Port-Range)#exit
动态链路聚合
0/0/1switchA(Config)#interface ethernet 0/0/1-2 switchA(Conifg-Port-Range)#portswitchA(Conifg-Port-Range)#port-group 1 mode active switchB(Config)#interface ethernet 0/0/3-4 0/0/3switchB(Conifg-Port-Range)#portswitchB(Conifg-Port-Range)#port-group 2 mode passive
课堂实验
• 理解链路聚合的配置方法
PC1
PC2
– 先不连接交换机之间的网线 – 在两台交换机中分别使用静态创建链路聚合组，并添加端口 – PC1配置192.168.1.11/24;PC2配置192.168.1.12/24;从PC1 ping PC2 –T；观察现象 – 连接交换机之间的网线，继续观察Ping的现象。理解现象。 – 撤掉交换机之间的一根网线，有何结果，再撤掉一根，有何结果， 再撤掉一根，是否Ping会受到影响？

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

交换机链路聚合负载分担模式交换机链路聚合（Link Aggregation）是一种网络技术，旨在提高网络性能和可靠性。

通过将多个物理链路绑定为一个逻辑链路，链路聚合可以实现负载分担和冗余备份。

本文将从什么是链路聚合、链路聚合的负载分担模式以及其优点和应用领域等方面展开阐述。

一、什么是链路聚合链路聚合是一种将多个物理链路组合成一个逻辑链路的技术。

在传统的以太网交换机中，每个链路只能通过一条物理链路与网络连接，而链路聚合技术通过将多个物理链路绑定到一个逻辑链路上，实现了链路的冗余备份和负载分担。

链路聚合能够提高带宽利用率、增加网络可靠性，并且能够无缝地集成到现有的网络架构中。

二、链路聚合的负载分担模式链路聚合可以使用不同的负载分担模式，以实现对流量的分布和负载均衡。

常见的负载分担模式有以下几种：1. 传统哈希算法（Traditional Hashing）传统哈希算法是基于数据包的源IP地址和目的IP地址，以及端口号等信息计算哈希值，然后将数据包分配到相应的链路上。

这种方式能够实现精确的负载分担效果，但当网络流量分布不均匀时，可能导致某些链路被过载。

2. 源IP哈希算法（Source IP Hashing）源IP哈希算法仅根据数据包的源IP地址来计算哈希值，并将其分配到相应的链路上。

这种方式适用于对称负载均衡，并且可以将同一源IP地址的数据包都发送到同一链路上。

3. 会话持久性（Session Persistence）会话持久性模式根据数据包的某些属性（如源IP地址、目的IP地址和端口号等）将数据包一直发送到同一链路上，以维持会话的持续性。

这种模式适用于需要保持会话状态的应用场景，如Web应用负载均衡。

4. 轮询模式（Round-robin）轮询模式是将数据包依次发送到不同的链路上，实现对流量的均衡分担。

这种模式简单易实现，但在流量分布不均匀时可能导致某些链路被过载。

5. 链路状态检测（Link Status Detection）链路状态检测模式是根据链路的状态信息决定将数据包发送到哪个链路上。

交换机链路聚合配置命令1 交换机链路聚合介绍交换机链路聚合是一种允许多个物理链路被合并成一个更大的逻辑链路的技术。

交换机链接聚合的机制可以将多个物理链路组合为一个逻辑链路，以满足用户对负载平衡和可靠性的要求，且由于利用了多条链路，因此也具有更大的带宽。

最常见的交换机链接聚合技术是基于IEEE 802.3ad标准的Link Aggregation Control Protocol (LACP)。

2 交换机链路聚合配置命令（1）定义链路组：首先，我们需要创建一个链路组，以便将端口分组，例如在Here we configure two port aggregates, group 0 and group 1。

在这两个组中，可以把任意端口归组到这两个组，用以下命令创建链路组：switch(config)#interface port-channel 0switch(config-if-port-channel)#（2）绑定端口：将单个端口，比如F0/1/2和F0/1/3，绑定到链路组0上，可以使用以下命令：switch(config-if-port-channel)#switchport mode trunkswitch(config-if-port-channel)#switch(config-if-port-channel)#interface fastethernet0/1/2switch(config-if-fa0/1/2)#channel-group 0 mode activeswitch(config-if-fa0/1/2)#interface fastethernet 0/1/3switch(config-if-fa0/1/3)#channel-group 0 mode active（3）验证配置：可以使用 show port-channel summary 命令来检查配置，以确认两个端口已经连接到了正确的链路组中。

交换机基本配置实验报告总结一、实验目的本次实验的主要目的是学习和掌握交换机的基本配置，包括交换机的基础命令、VLAN的配置、端口的配置、链路聚合、STP协议等。

二、实验内容1. 基础命令配置在本次实验中，我们首先了解了交换机的基础命令，包括设置主机名、配置IP地址、开启SSH服务等。

2. VLAN的配置VLAN是虚拟局域网的缩写，它可以将一个交换机划分成多个虚拟的逻辑网络，使得不同的用户可以在各自的VLAN中进行通信。

我们在实验中学习了如何创建VLAN并将端口划分到对应的VLAN中。

3. 端口的配置在实验中，我们还学习了如何配置端口，包括端口速率、双工模式、流量控制等。

此外，我们还学习了如何使用端口安全功能，限制每个端口连接的设备数量，以及如何配置端口镜像功能，实现流量监控等。

4. 链路聚合链路聚合是将多个物理链路组合成一个逻辑链路的技术，可以提高网络带宽和可靠性。

我们在实验中学习了如何配置链路聚合，并了解了不同的聚合模式和工作原理。

5. STP协议STP是交换机间的一种协议，可以防止网络环路，保证网络的稳定性和可靠性。

我们在实验中学习了如何配置STP协议，并了解了不同的STP模式和优先级设置。

三、实验结果通过本次实验，我们成功掌握了交换机的基本配置技术，包括基础命令、VLAN的配置、端口的配置、链路聚合和STP协议等。

我们可以根据不同的实际需求，灵活配置交换机，提高网络的性能和可靠性。

四、实验总结交换机是现代网络中不可或缺的组成部分，掌握交换机的基本配置技术对于网络管理人员来说是非常重要的。

通过本次实验，我们不仅学习了交换机的基础命令，还了解了VLAN、端口、链路聚合和STP协议等高级配置技术，这将为我们今后的工作提供很大帮助。

在实验中，我们还发现了一些问题，比如在配置VLAN时需要注意VLAN ID的唯一性，否则可能会导致网络出现异常；在配置链路聚合时需要选择适当的聚合模式，避免出现不必要的网络环路等。

绑定端口到Trunk组，并设置端口聚合模式
交换机(config-gei_1/x )# smartgroup <smartgroup-id> mode {passive|active|on}
聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设 置为on模式。 聚合模式设置为active或passive时端口运行LACP，active指端口为主 动协商模式，passive指端口为被动协商模式 。
B(config)# interface smartgroup11
A(config-smartgroup10)# exit
B(config-smartgroup11)# exit
A(config)# interface gei_5/1
B(config)# interface gei_3/5
A(config-gei_5/1)# smartgroup 10 mode active
A(config-smartgroup10)# switchport mode trunk
B(config-smartgroup11)# switchport mode trunk
A(config-smartgroup10)# switchport trunk vlan 10
B(config-smartgroup11)# switchport trunk vlan 10
链路聚合配置实例
交换机A和交换机B通过smartgroup端口相连， 它们分别由4个物理端口聚合而成。 smartgroup的端口模式为trunk，承载VLAN10和VLAN20。
链路聚合配置实例 SwitchA配置
SwitchB配置
A(config)# interface smartgroup10

5.2.1以太信道（EtherChannel）概念
100/1000 Ethernet 1
100/1000 Ethernet 2 100/1000 Ethernet 3 EthernChannel
100/1000 Ethernet 4
100/1000 Ethernet 5 100/1000 Ethernet 6 100/1000 Ethernet 7 100/1000 Ethernet 8
源和目的MAC地 XOR 址 源端口号 位 目的端口号 源和目的端口号 位 XOR
5.2.3 以太信道协商协议
以太信 道协商 协议
端口聚合协议（PAg解决方案
链路聚合控制协议（LACP，Link Aggregation Control Protocol），它是基于 IEEE 802.3ad标准的。
5.2.3 以太信道协商协议
1. 端口聚合协议 交换机通过支持以太信道的端口交换PagP分组。本 地交换机标识邻居、获悉其端口组功能把将其同自己的端 口组功能进行比较。邻居设备ID和端口组功能相同的端口 捆绑在一起，形成一条双向的点到点的以太信道链路。 PagP只在配置的静态VLAN中或中继模式相同的端 口上建立以太信道。如果某个被捆绑的端口发生变化， PagP将动态地修改以太信道参数。
5.2.1以太信道（EtherChannel）概念
以太信道能从组合将2～8条标准的以太链路（最高 160Mb/s）到一条逻辑信道，到组合将2～8条快速以太链 路（最高1.6Gb/s）到一条逻辑信道，再到组合将2～8条 10G以太链路（最高160Gb/s）到一条逻辑信道。 以太信道将2～8条链路捆绑为一组逻辑链路，如图 5.1所示。并且当捆绑的链路中有一条出现故障时，以太信 道能继续运行，以及当故障链路恢复后能重新将其加入到 捆绑链路中。以太信道常与以太网Trunk同时使用，并且 支持IEEE802.1Q和ISL两种以太网trunk技术。

路由器交换机配置实验报告路由器交换机配置实验报告一、实验目的本次实验的目的是通过配置路由器和交换机，实现网络设备的互联和通信。

通过实际操作，掌握路由器和交换机的基本配置方法，并了解网络设备的工作原理和功能。

二、实验环境本次实验使用的设备包括一台路由器和两台交换机。

路由器用于连接不同的网络，实现不同网络之间的通信。

交换机用于连接多台计算机，实现内部局域网内的通信。

三、实验步骤1. 连接设备首先，将路由器和交换机通过网线连接起来。

将路由器的一个接口连接到交换机的一个接口，再将另一个交换机的接口连接到另一个接口。

确保连接正确无误。

2. 配置路由器进入路由器的配置界面，通过命令行输入用户名和密码进行登录。

登录成功后，进入路由器的配置模式。

3. 配置路由器接口在路由器的配置模式下，输入命令配置路由器的接口。

首先，选择一个接口进行配置，输入命令"interface interface-name"，将interface-name替换为实际接口的名称。

然后，配置接口的IP地址和子网掩码，输入命令"ip address ip-address subnet-mask"，将ip-address和subnet-mask替换为实际的IP地址和子网掩码。

4. 配置路由器的路由表在路由器的配置模式下，输入命令配置路由器的路由表。

通过输入命令"iproute destination-network subnet-mask next-hop"，将destination-network、subnet-mask和next-hop替换为实际的目标网络、子网掩码和下一跳地址。

5. 配置交换机进入交换机的配置界面，通过命令行输入用户名和密码进行登录。

登录成功后，进入交换机的配置模式。

6. 配置交换机的VLAN在交换机的配置模式下，输入命令配置交换机的VLAN。

通过输入命令"vlanvlan-id"，将vlan-id替换为实际的VLAN号码。

port link-aggregation group agg-id undo port link-aggregation group 【视图】以太网端口视图
【参数】
agg-id：汇聚组ID，取值范围为1～28。 【例】在系统视图下，将以太网端口Ethernet1/0/1加入汇聚 组1。 [H3C -Ethernet1/0/1] port link-aggregation group 1 3、开启/关闭当前端口的LACP协议 【命令】lacp enable
①在SwitchA上使用display link-aggregation interface ethernet1/0/1命令查看端口ethernet1/0/1汇聚情况，将对端交换 机状态值Remote记录下来。
②验证端口聚合口SwitchA以太网端口Ethernet1/0/1的链路状态配成trunk 类型，并允许vlan all通过。完成后用display current-configuration interface命令查看端口，检查除Ethernet1/0/1外的汇聚组的成员 是否自动继承了主端口的配置。
1、分别使用两台交换机的以太网端口Ethernet1/0/1 、Ethernet1/0/2作为聚合端口。
2、交换机端口的速率为100 Mbps,双工模式工作在 全双工状态。
3、验证链路冗余备份的实现。
二、拓扑结构
【实验设备】
H3C系列交换机S3100-16C-SI、S3100-16TP-EI
【实施过程】
undo lacp system-priority 【视图】系统视图 【参数】 system-priority：系统优先级，取值范围为0～65535。 【例】在系统视图下，设置系统优先级为64。 [H3C] lacp system-priority 64

交换机二层链路聚合实验实验拓扑图如下：如拓扑图所示：路由器的g0/0端口连接三层交换机SW1的g1/0/10端口，三层交换机SW1的g1/0/1和g1/0/2端口连接另一个交换机SW2的g1/0/1和g1/0/2，组成一个端口聚合组；三层交换机SW1的端口属于VLAN 100；交换机SW2的端口也属于VLAN100。

并且三层交换机SW1上进行DHCP设置，让PC_4和PC_5通过DHCP自动获取IP地址。

路由器上的设置：[H3C]int g0/0Ip address 192.168.100.1 24Quit三层交换机SW1上的设置：[H3C]Sysname SW1[H3C]Vlan 100[H3C-vlan100]Port g1/0/10 g1/0/3[H3C-vlan100]quitInt vlan 100Ip address 192.168.100.2 24[SW1]int Bridge-Aggregation 1 创建端口聚合组1[SW1-Bridge-Aggregation1]quit[SW1]int range g1/0/1 to g1/0/2 进入到端口组，并把端口g1/0/1和g1/0/2加入[SW1-if-range]port link-mode bridge 设置端口组工作层模式为二层桥接模式[SW1-if-range]port link-aggregation group 1 把端口组加入到聚合组1[SW1-if-range]quit[SW1]int Bridge-Aggregation 1 再次进入端口聚合组[SW1-Bridge-Aggregation1]port link-type trunkConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW1-Bridge-Aggregation1]port trunk permit vlan allConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW1-Bridge-Aggregation1]quit[SW1]dhcp server ip-pool vlan100pool[SW1-dhcp-pool-vlan100pool]network 192.168.100.0 mask 255.255.255.0[SW1-dhcp-pool-vlan100pool]dns-list 114.114.114.114[SW1-dhcp-pool-vlan100pool]gateway-list 192.168.100.2 网关是三层交换机vlan100的管理IP [SW1-dhcp-pool-vlan100pool]quit[SW1]int vlan 100[SW1-Vlan-interface100]dhcp select server[SW1-Vlan-interface100]dhcp server apply ip-pool vlan100pool[SW1-Vlan-interface100]quit[SW1]dhcp server forbidden-ip 192.168.100.1 192.168.100.99[SW1]dhcp enable[SW1]dis link-aggregation summary 查看创建的端口聚合信息Aggregation Interface Type:BAGG -- Bridge-Aggregation, BLAGG -- Blade-Aggregation, RAGG -- Route-Aggregation, SCH-B --Schannel-BundleAggregation Mode: S -- Static, D -- DynamicLoadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingActor System ID: 0x8000, 2a6b-c22d-0100AGG AGG Partner ID Selected Unselected Individual Share Interface Mode Ports Ports Ports Type--------------------------------------------------------------------------------BAGG1 S None 2 0 0Shar[SW1]dis link-aggregation member-portFlags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,D -- Synchronization,E -- Collecting,F -- Distributing,G -- Defaulted, H -- ExpiredGigabitEthernet1/0/1:Aggregate Interface: Bridge-Aggregation1Port Number: 2Port Priority: 32768Oper-Key: 1GigabitEthernet1/0/2:Aggregate Interface: Bridge-Aggregation1Port Number: 3Port Priority: 32768Oper-Key: 1[SW1]dis int Bridge-Aggregation 1Bridge-Aggregation1Current state: UPIP packet frame type: Ethernet II, hardware address: 2a6b-c22d-0100Description: Bridge-Aggregation1 InterfaceBandwidth: 2000000 kbp s 这里可以看见端口聚合让链路带宽变成2G 2Gbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type is autonegotiationPVID: 1Port link-type: TrunkVLAN Passing: 1(default vlan), 100VLAN permitted: 1(default vlan), 2-4094Trunk port encapsulation: IEEE 802.1qLast clearing of counters: NeverLast 300 second input: 0 packets/sec 0 bytes/sec 0%Last 300 second output: 0 packets/sec 0 bytes/sec 0%Input (total): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesInput (normal): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesInput: 0 input errors, 0 runts, 0 giants, 0 throttles0 CRC, 0 frame, 0 overruns, 0 aborts0 ignored, 0 parity errorsOutput (total): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesOutput (normal): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesOutput: 0 output errors, 0 underruns, 0 buffer failures0 aborts, 0 deferred, 0 collisions, 0 late collisions0 lost carrier, 0 no carrier交换机SW2上的设置：[H3C]sysname SW2[SW2]int Bridge-Aggregation 1[SW2-Bridge-Aggregation1]quit[SW2]int range g1/0/1 to g1/0/2[SW2-if-range]port link-mode bridge[SW2-if-range]port link-aggregation group 1[SW2-if-range]quit[SW2]int Bridge-Aggregation 1[SW2-Bridge-Aggregation1]port link-type trunkConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW2-Bridge-Aggregation1]port trunk permit vlan allConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW2-Bridge-Aggregation1]quit[SW2]Vlan 100[SW2-vlan100]Port g1/0/10接着先启动PC_4，让其先获取到IP：192.168.100.100，并进行ping测试：可以发现可以ping通路由器路由器上测试ping此PC_4，也可以ping通：接着再启动PC_5，让其获取到IP：192.168.100.101，并进行ping测试：发现可以ping通PC_5。

三、 实验设备
1、 DCS-3926S 交换机 2 台 2、 PC 机 2 台 3、直通网线 4-8 根

四、实验拓扑图
五、实验内容
在交换机 A 和交换机 B 上分别划分两个基于端口 的 VLAN：VLAN100，VLAN200。 VLAN 端口成员 100 5~8 200 9~16 TRUNK SA 1-2 SB 3-4 使得交换机之间VLAN100 的成员能够互相访问， VLAN200的成员能够互相访问； VLAN100 和 VLAN200 成员之间不能互相访问。 PC1 和 PC2 的网络设置为：
端口 0/0/1-2 trunking 0/0/3-4 trunking 交换机 A0/0/15 交换C2。
设置IP注意以下的3点：
1、本地连接的所有配置均不能修改（除非 课堂强调） 2、能够修改的只能是本地连接2的设置 3、测试中使用的IP地址段只能使用2~254 段的地址。 例如：192.168.2.* 255.255.255.0 不能使用192.168.2.* 255.255.255.0
实验5
交换机生成树协议 及 交换机链路聚合
王鸿运
一、实验目的
1、 了解链路聚合技术的使用场合； 2、 熟练掌握链路聚合技术的配置。

二、实验环境


两个实验室分别使用一台交换机提供 20 多个信息点，两个实验室的 互通通过一根级联网线。每个实验室的信息点都是百兆到桌面。两个 实验室之间的带宽也是 100M，如果实验室之间需要大量传输数据， 就会明显感觉带宽资源紧张。当楼层之间大量用户都希望以 100M传 输数据的时候，楼层间的链路就呈现出了独木桥的状态，必然造成网 络传输效率下降等后果。 解决这个问题的办法就是提高楼层主交换机之间的连接带宽，实现的 办法可以是采用千兆端口替换原来的 100M 端口进行互联，但这样无 疑会增加组网的成本，需要更新端口模块，并且线缆也需要作进一步 的升级。另一种相对经济的升级办法就是链路聚合技术。顾名思义， 链路聚合，是将几个链路作聚合处理，这几个链路必须是同时连接两 个相同的设备的，这样，当作了链路聚合之后就可以实现几个链路相 加的带宽了。比如，我们可以将 4 个 100M 链路使用链路聚合作成一 个逻辑链路，这样在全双工条件下就可以达到 800M的带宽，即将近 1000M 的带宽。这种方式比较经济，实现也相对容易。

博达8510交换机与H3C 设备链路聚合报告1. 拓扑图SMB1SMB2BD8510H3CG1/4E1/0/42. 测试步骤1、BD8510的G4/1，G4/2，G1/3,G1/4 分别与H3C 的Ethernet1/0/1，Ethernet1/0/2，Ethernet1/0/3, Ethernet1/0/4相连；SMB1端口与BD8510的G4/12相连，SMB2端口与H3C 的Ethernet1/0/5相连；2、将BD8510与H3C 相连的四个端口聚合为lacp 聚合端口；3、SMB1上配置20条源mac 地址不同的数据流，单播打向SMB2端口；3. 测试结果通过上表可以证实，博达8510交换机在4个接口上的链路聚合实现了负载均衡的功能。

由于对接的H3C 设备是百兆接口交换机，故还需要东方有线提供相应试点与设备，在不影响业务的情况下做小规模测试。

博达交换机8510详细接口信息如下： Switch_config#show inter g4/1 GigaEthernet4/1 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a2f0 (bia 00e0.0fa7.a2f0) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 425580 bits/sec, 415 packets/sec5 minutes output rate 26978493 bits/sec, 26346 packets/secReceived 55285 packets, 7076648 bytes0 broadcasts, 20 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 3504129 packets, 448521608 bytes0 broadcasts, 158 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwardsSwitch_config#show inter g4/2GigaEthernet4/2 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a2f1 (bia 00e0.0fa7.a2f1) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 51 bits/sec, 0 packets/sec5 minutes output rate 28163024 bits/sec, 27502 packets/secReceived 15 packets, 1920 bytes0 broadcasts, 15 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 3850433 packets, 492855352 bytes0 broadcasts, 36 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwardsSwitch_config#show inter g1/3GigaEthernet1/3 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a382 (bia 00e0.0fa7.a382) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 47 bits/sec, 0 packets/sec5 minutes output rate 29643954 bits/sec, 28949 packets/secReceived 15 packets, 1920 bytes0 broadcasts, 15 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 4342404 packets, 555826904 bytes0 broadcasts, 42 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwardsSwitch_config#show inter g1/4GigaEthernet1/4 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a383 (bia 00e0.0fa7.a383) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 45 bits/sec, 0 packets/sec5 minutes output rate 30200931 bits/sec, 29493 packets/secReceived 15 packets, 1920 bytes0 broadcasts, 15 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 4600951 packets, 588920920 bytes0 broadcasts, 42 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwards4.交换机配置博达8510交换机：Switch_config#show runBuilding configuration...Current configuration:!!version 4.0.2Bservice timestamps log dateservice timestamps debug date!mac address-table aging-time 600!spanning-tree mode rstp!!interface Port-aggregator1switchport mode trunk!interface GigaEthernet5/0no ip addressno ip directed-broadcast!!!slot 1 25interface GigaEthernet1/1!interface GigaEthernet1/2!interface GigaEthernet1/3switchport mode trunkaggregator-group 1 mode lacpinterface GigaEthernet1/4 switchport mode trunk aggregator-group 1 mode lacp !interface GigaEthernet1/5!interface GigaEthernet1/6!interface GigaEthernet1/7!interface GigaEthernet1/8!interface GigaEthernet1/9!interface GigaEthernet1/10!interface GigaEthernet1/11!interface GigaEthernet1/12!interface GigaEthernet1/13!interface GigaEthernet1/14!interface GigaEthernet1/15!interface GigaEthernet1/16!interface GigaEthernet1/17!interface GigaEthernet1/18!interface GigaEthernet1/19!interface GigaEthernet1/20!interface GigaEthernet1/21interface GigaEthernet1/22 !interface GigaEthernet1/23 !interface GigaEthernet1/24 !interface GigaEthernet1/25 !interface GigaEthernet1/26 !interface GigaEthernet1/27 !interface GigaEthernet1/28 !interface GigaEthernet1/29 !interface GigaEthernet1/30 !interface GigaEthernet1/31 !interface GigaEthernet1/32 !interface GigaEthernet1/33 !interface GigaEthernet1/34 !interface GigaEthernet1/35 !interface GigaEthernet1/36 !interface GigaEthernet1/37 !interface GigaEthernet1/38 !interface GigaEthernet1/39 !interface GigaEthernet1/40interface GigaEthernet1/41!interface GigaEthernet1/42!interface GigaEthernet1/43!interface GigaEthernet1/44!interface GigaEthernet1/45!interface GigaEthernet1/46!interface GigaEthernet1/47!interface GigaEthernet1/48!!!slot end!!!slot 4 25interface GigaEthernet4/1 switchport mode trunk aggregator-group 1 mode lacp !interface GigaEthernet4/2 switchport mode trunk aggregator-group 1 mode lacp !interface GigaEthernet4/3!interface GigaEthernet4/4!interface GigaEthernet4/5!interface GigaEthernet4/6!interface GigaEthernet4/7!!interface GigaEthernet4/9 !interface GigaEthernet4/10 !interface GigaEthernet4/11 !interface GigaEthernet4/12 !interface GigaEthernet4/13 !interface GigaEthernet4/14 !interface GigaEthernet4/15 !interface GigaEthernet4/16 !interface GigaEthernet4/17 !interface GigaEthernet4/18 !interface GigaEthernet4/19 !interface GigaEthernet4/20 !interface GigaEthernet4/21 !interface GigaEthernet4/22 !interface GigaEthernet4/23 !interface GigaEthernet4/24 !interface GigaEthernet4/25 !interface GigaEthernet4/26 !!interface GigaEthernet4/28 !interface GigaEthernet4/29 !interface GigaEthernet4/30 !interface GigaEthernet4/31 !interface GigaEthernet4/32 !interface GigaEthernet4/33 !interface GigaEthernet4/34 !interface GigaEthernet4/35 !interface GigaEthernet4/36 !interface GigaEthernet4/37 !interface GigaEthernet4/38 !interface GigaEthernet4/39 !interface GigaEthernet4/40 !interface GigaEthernet4/41 !interface GigaEthernet4/42 !interface GigaEthernet4/43 !interface GigaEthernet4/44 !interface GigaEthernet4/45 !!interface GigaEthernet4/47 !interface GigaEthernet4/48 !!!slot end!!!slot 7 50interface TGigaEthernet7/1 !interface TGigaEthernet7/2 !interface TGigaEthernet7/3 !interface TGigaEthernet7/4 !!!slot end!!!slot 8 50interface TGigaEthernet8/1 !interface TGigaEthernet8/2 !interface TGigaEthernet8/3 !interface TGigaEthernet8/4 !!!slot end!!!slot 9 54interface TGigaEthernet9/1 shutdown!interface TGigaEthernet9/2 shutdown!interface TGigaEthernet9/3shutdown!interface TGigaEthernet9/4 shutdown!!!slot end!!!slot 10 23interface GigaEthernet10/1 !interface GigaEthernet10/2 !interface GigaEthernet10/3 shutdown!interface GigaEthernet10/4 shutdown!interface GigaEthernet10/5 shutdown!interface GigaEthernet10/6 shutdown!interface GigaEthernet10/7 shutdown!interface GigaEthernet10/8 shutdown!interface GigaEthernet10/9 shutdown!interface GigaEthernet10/10 shutdown!interface GigaEthernet10/11 shutdown!interface GigaEthernet10/12 shutdown!interface GigaEthernet10/13 shutdown!interface GigaEthernet10/14 shutdown!interface GigaEthernet10/15 shutdown!interface GigaEthernet10/16 shutdown!interface GigaEthernet10/17 shutdown!interface GigaEthernet10/18 shutdown!interface GigaEthernet10/19 shutdown!interface GigaEthernet10/20 shutdown!interface GigaEthernet10/21 shutdown!interface GigaEthernet10/22 shutdown!interface GigaEthernet10/23 shutdown!interface GigaEthernet10/24shutdown!!!slot end!vlan 1-100!no ip igmp-proxy enable!ip exf!gbsc group default!!Pending configurations for absent linecards: !H3C设备配置：[H3C]display current-configuration#sysname H3C#link-aggregation group 1 mode static#radius scheme system#domain system#vlan 1#interface Aux1/0/0#interface Ethernet1/0/1lacp enableport link-aggregation group 1#interface Ethernet1/0/2lacp enableport link-aggregation group 1interface Ethernet1/0/3lacp enableport link-aggregation group 1 #interface Ethernet1/0/4lacp enableport link-aggregation group 1 #interface Ethernet1/0/5#interface Ethernet1/0/6#interface Ethernet1/0/7#interface Ethernet1/0/8#interface Ethernet1/0/9#interface Ethernet1/0/10#interface Ethernet1/0/11#interface Ethernet1/0/12#interface Ethernet1/0/13#interface Ethernet1/0/14#interface Ethernet1/0/15#interface Ethernet1/0/16#interface Ethernet1/0/17#interface Ethernet1/0/18#interface Ethernet1/0/19interface Ethernet1/0/20#interface Ethernet1/0/21#interface Ethernet1/0/22#interface Ethernet1/0/23#interface Ethernet1/0/24#interface GigabitEthernet1/1/1#interface GigabitEthernet1/1/2#interface GigabitEthernet1/1/3#interface GigabitEthernet1/1/4#undo irf-fabric authentication-mode#interface NULL0#snmp-agentsnmp-agent local-engineid 800063A2000FE23DAA6A6877snmp-agent log allsnmp-agent sys-info version v3snmp-agent group v3 g1snmp-agent target-host trap address udp-domain 172.16.21.20 params securityname mjico v2csnmp-agent usm-user v3 u1 g1#user-interface aux 0 7user-interface vty 0 4#return[H3C]。

实验报告专业： 网络工程 班级：10网络（1）班 学号： 姓名：课程名称： 计算机网络工程 学年：2012-2013 学期：1 / 2 课程类别：专业必修 限选 任选 实践 实验时间：2012 年10月26日 实验名称：交换机端口聚合实验实验目的和要求：理解链路聚合原理及配置内容；掌握链路聚合的具体配制方法和测试方法。

真实实验软硬件条件： 二层交换机（S2691）2台； PC 机2台； 网线（4根）：直通线（2根）、交叉线（2根）；进入实验室电脑第三个系统winxp 。

模拟实验软硬件条件：用R2691+16口交换模块； 用Cloud+VPCS ； 网线（4根）：直通线（2根）、交叉线（2根）。

实验内容：1、参考上图构建实验网络拓扑（配置两个交换机的模块,配置各PC 机网络接口、连接设备等）；2、完整、明确的标注端口及配置信息；3、在交换机（Switch A ）上配置VLAN 10，并将其F1/1端口划入VLAN 10中；4、在交换机（Switch B ）上配置VLAN 10，并将其F1/1端口划入VLAN 10中；5、对交换机（Switch A ）进行端口聚合配置，创建端口聚合链路1，并将该交换机的F1/2-3接口加入到端口聚合链路1中；6、对交换机（Switch B ）进行端口聚合配置，创建端口聚合链路1，并将该交换机的F1/2-3接口加入到端口聚合链路1中；7、通过VPCS 虚拟机，为每个PC 机配置IP 地址；8、在两台PC 机间进行连通性测试（相互可以ping 通且链路状态稳定）； 9、断开链路Switch A （F1/2）—> Switch B(F1/2)或链路Switch A （F1/3）—> SwitchB(F1/3)中的任意一条后，再次对两台PC 机进行连通性测试（相互可以ping 通，但会出现延时且链路状态不稳定）。

但是重新连接又可以ping 通了，比较灵活。

实验结果：见附页小结：评定成绩： 批阅教师： 年 月 日√√【实验拓扑】【实验步骤】步骤1.(1)按照上图构建网络拓扑结构图。
