实验一离散信号的频谱分析报告
班级
姓名
学号
实验一离散信号的频谱分析报告
1 掌握采样频率的概念
2 掌握信号频谱分析方法；
3 掌握在计算机中绘制信号频谱图的方法。
①采样频率为1000Hz,信号频率为30Hz的正弦信号y1（n）
对其进行FFT变换
②采样频率为1000Hz,信号频率为120Hz的正弦信号y2（n）
对其进行FFT变换
③采样频率为1000Hz， 30Hz的正弦信号和120Hz的混合信号y3（n）。
对其进行FFT变换
语音信号波形
附录程序：
fs=1000;%设定采样频率
N=1024;
n=0:N-1;
t=n/fs;
f0=30;%设定正弦信号频率
%生成正弦信号
x=sin(2*pi*f0*t);
figure(1);
subplot(3,2,1);
plot(t,x);%作正弦信号的时域波形xlabel('t');
ylabel('y');
title('正弦信号30HZ时域波形'); grid;
%进行FFT变换并做频谱图
y=fft(x,N);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(1);
subplot(3,2,2);
plot(f,mag);%做频谱图
axis([0,100,0,500]);
xlabel('频率(Hz)');
ylabel('幅值');
title('正弦信号30HZ幅频谱图N=1024');
grid;
%120HZ
f1=120;
x=sin(2*pi*f1*t);
figure(1);
subplot(3,2,3);
plot(t,x);%作正弦信号的时域波形
xlabel('t');
ylabel('y');
title('正弦信号120HZ时域波形');
grid;
%进行FFT变换并做频谱图
y=fft(x,N);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(1);
subplot(3,2,4);
plot(f,mag);%做频谱图
axis([0,200,0,600]);
xlabel('频率(Hz)');
ylabel('幅值');
title('正弦信号120HZ幅频谱图N=1024');
grid;
%混合
x=sin(2*pi*f0*t)+sin(2*pi*f1*t);
figure(1);
subplot(3,2,5);
plot(t,x);%作正弦信号的时域波形
xlabel('t');
ylabel('y');
title('正弦信号混合时域波形');
grid;
%进行FFT变换并做频谱图
y=fft(x,N);%进行fft变换
mag=abs(y);%求幅值
f=(0:length(y)-1)'*fs/length(y);%进行对应的频率转换figure(1);
subplot(3,2,6);
plot(f,mag);%做频谱图
axis([0,200,0,600]);
xlabel('频率(Hz)');
ylabel('幅值');
title('正弦信号混合幅频谱图N=1024');
grid;
fs=11025;
[y,fs,bits]=wavread('C:\Users\Administrator\Desktop\20151030133647.WAV'); sound(y,fs,bits);
Y=fft(y);
figure(2);
subplot(2,3,1);
plot(y);
title('原始信号波形');
subplot(2,3,2);
plot(Y);
title('原始信号频谱');
subplot(2,3,3);
plot(abs(Y));
title('原始信号幅值');
subplot(234);
plot(angle(Y));
title('原始信号相位');
c=fft(y,44100);%进行fft变换
mag=abs(c);%求幅值
f=(0:length(c)-1)'*fs/length(c);%进行对应的频率转换
subplot(2,3,5);
plot(f,mag);%做频谱图
axis([0,40000,0,100]);
xlabel('频率(Hz)');
ylabel('幅值');
title('频谱图N=44100');
grid;
如有侵权请联系告知删除，感谢你们的配合！
实验六 用MATLAB 分析离散信号的频谱与信号的采样 一、 实验目的 1、了解离散时间信号频谱的分析方法； 2、了解相关函数的调用格式及作用； 3、掌握用MATLAB 分析信号的采样过程与原理。 二、涉及的MATLAB 函数 1、fft 函数：可用来计算离散周期信号频谱 X[m] = fft(x) x ：是离散周期信号0~N -1 一个周期的序列值 X[m] 是离散周期信号的频谱 函数fft 还可用来计算离散非周期信号频谱、连续周期信号和连续非周期信号的频谱。 2、rectpuls 函数：表示矩形脉冲信号 y=rectpuls(t,width) 产生宽度为0.4,幅度为1,以零点对称的矩形波1P (t) 三、实验内容 1、用MATLAB 实现下图所示周期矩形序列的频谱 x[k]的频谱函数为：X[m]= ) ( sin )] 12([ sin N m M N m ππ+ k
%Program 6_1计算离散周期矩形序列的频谱 N=32; M=4; %定义周期矩形序列的参数x=[ones(1,M+1),zeros(1,N-2*M-1),ones(1,M)]; %产生周期矩形序列 X=fft(x); %计算DFS系数 m=0:N-1; stem(m,real(X)); %画出频谱X的实部 title('X[m]的实部');xlabel('m') figure; stem(m,imag(X)); %画出频谱X的虚部title('X[m]的虚部');xlabel('m'); xr=ifft(X); figure; stem(m,real(xr)); xlabel('k'); title('重建的x[k]'); 仿真的结果如下：
实验一利用DFT 分析信号频谱 一、 实验目的 1. 加深对DFT 原理的理解。 2. 应用DFT 分析信号的频谱。 3. 深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。 二、 实验设备与环境 计算机、MATLAB^件环境。 三、 实验基础理论 1. DFT 与DTFT 的关系 方法二：实际在MATLAB 十算中，上述插值运算不见得是最好的办法。 由于DFT 是DTFT 的取 样值，其相邻两个频率样本点的间距为 —,所以如果我们增加数据的长度 N,使得到的 N DFT 谱线就更加精细，其包络就越接近 DTFT 的结果，这样就可以利用 DFT 计算DTFT 如果 没有更多的数据，可以通过补零来增加数据长度。 3、利用DFT 分析连续时间函数 利用DFT 分析连续时间函数是，主要有两个处理：①抽样，②截断 对连续时间信号x a (t) 一时间T 进行抽样，截取长度为 M 则 址 ML X a (N)「-x a (t)e4dt 二「x a (nT)e jnT n=0 再进行频域抽样可得 M 4 —j 竺 n 送，T' X a (nT)e N =TX M (k) NT n =0 因此，利用DFT 分析连续时间信号的步骤如下： (1 )、确定时间间隔，抽样得到离散时间序列 x(n). (2) 、选择合适的窗函数和合适长度 M 得到M 点离散序列x M DFT 实际上是 DTFT 在单位圆上以 的抽样，数学公式表示为: N-1 _j 空 k X(k) = X(z)| 耳八 x(n)e N z” N n=0 (2 — 1) 2、利用 DFT 求DTFT 方法一：利用下列公式： 2rk X(e j )二、X(k)( ) k=0 N k= 0,1,..N - 1 (2 — 2) Sn(N ，/2) Nsin(，/2) .N A e 2为内插函数 (2— 3) (2—4) X a (r 1)|
H a r b i n I n s t i t u t e o f T e c h n o l o g y 课程设计 课程名称：课程设计2 设计题目：对正弦信号的抽样频谱分析院系：电子与信息工程学院 班级：0805203 设计者：褚天琦 学号：1080520314 指导教师：郑薇 设计时间：2011-10-15 哈尔滨工业大学
一、题目要求： 给定采样频率fs，两个正弦信号相加，两信号幅度不同、频率不同。要求给定正弦信号频率的选择与采样频率成整数关系和非整数关系两种情况，信号持续时间选择多种情况分别进行频谱分析。 二、题目原理与分析： 本题目要对正弦信号进行抽样，并使用fft对采样信号进行频谱分析。因此首先对连续正弦信号进行离散处理。实际操作中通过对连续信号间隔相同的抽样周期取值来达到离散化的目的。根据抽样定理，如果信号带宽小于奈奎斯特频率（即采样频率的二分之一），那么此时这些离散的采样点能够完全表示原信号。高于或处于奈奎斯特频率的频率分量会导致混叠现象。设抽样周期为TS(抽样角频率为ωS)，则 可见抽样后的频谱是原信号频谱的周期性重复，当信号带宽小于奈奎斯特频率的二分之一时不会产生频谱混叠现象。 因此，我们对采样频率的选择采取fs>2fo,fs=2fo,fs<2fo三种情况进行分析。对信号采样后，使用fft函数对其进行频谱分析。为了使频谱图像更加清楚，更能准确反映实际情况并接近理想情况，我们采用512点fft。取512点fft不仅可以加快计算速度，而且可以使频谱图更加精确。若取的点数较少，则会造成频谱较大的失真。 三、实验程序： 本实验采用matlab编写程序，实验中取原信号为 ft=sin(2πfXt)+2sin(10πfXt)，取频率f=1kHz，实验程序如下： f=1000;fs=20000;Um=1; N=512;T=1/fs; t=0:1/fs:0.01; ft=Um*sin(2*pi*f*t)+2*Um*sin(10*pi*f*t); subplot(3,1,1); plot(t,ft);grid on; axis([0 0.01 1.1*min(ft) 1.1*max(ft)]); xlabel('t'),ylabel('ft'); title('抽样信号的连续形式'); subplot(3,1,2); stem(t,ft);grid on; axis([0 0.01 1.1*min(ft) 1.1*max(ft)]); xlabel('t'),ylabel('ft');

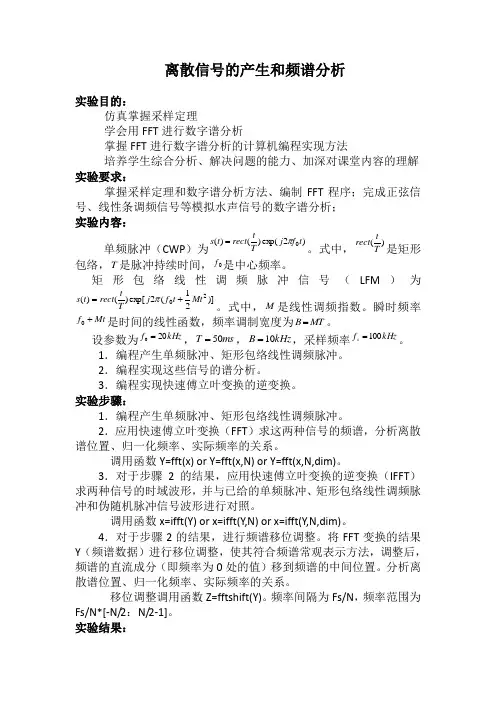

离散信号的产生和频谱分析 实验目的： 仿真掌握采样定理 学会用FFT 进行数字谱分析 掌握FFT 进行数字谱分析的计算机编程实现方法 培养学生综合分析、解决问题的能力、加深对课堂内容的理解 实验要求： 掌握采样定理和数字谱分析方法、编制FFT 程序；完成正弦信号、线性条调频信号等模拟水声信号的数字谱分析； 实验内容： 单频脉冲（CWP ）为) 2ex p()( )(0t f j T t rect t s π=。式中，) ( T t rect 是矩形包络，T 是脉冲持续时间，0f 是中心频率。 矩形包络线性调频脉冲信号（LFM ）为 )] 2 1 (2ex p[)( )(2 0Mt t f j T t rect t s + =π。式中，M 是线性调频指数。瞬时频率 Mt f +0是时间的线性函数，频率调制宽度为MT B =。 设参数为kHz f 200 =，ms T 50=，kHz B 10=，采样频率kHz f s 100=。 1．编程产生单频脉冲、矩形包络线性调频脉冲。 2．编程实现这些信号的谱分析。 3．编程实现快速傅立叶变换的逆变换。 实验步骤： 1．编程产生单频脉冲、矩形包络线性调频脉冲。 2．应用快速傅立叶变换（FFT ）求这两种信号的频谱，分析离散谱位置、归一化频率、实际频率的关系。 调用函数Y=fft(x) or Y=fft(x,N) or Y=fft(x,N,dim)。 3．对于步骤2的结果，应用快速傅立叶变换的逆变换（IFFT ）求两种信号的时域波形，并与已给的单频脉冲、矩形包络线性调频脉冲和伪随机脉冲信号波形进行对照。 调用函数x=ifft(Y) or x=ifft(Y,N) or x=ifft(Y ,N,dim)。 4．对于步骤2的结果，进行频谱移位调整。将FFT 变换的结果Y （频谱数据）进行移位调整，使其符合频谱常观表示方法，调整后，频谱的直流成分（即频率为0处的值）移到频谱的中间位置。分析离散谱位置、归一化频率、实际频率的关系。 移位调整调用函数Z=fftshift(Y)。频率间隔为Fs/N ，频率范围为Fs/N*[-N/2：N/2-1]。 实验结果：
