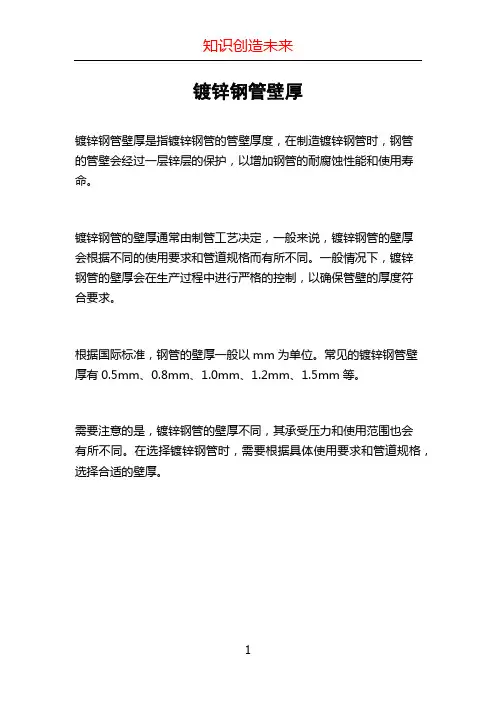

镀锌钢管壁厚
镀锌钢管壁厚是指镀锌钢管的管壁厚度，在制造镀锌钢管时，钢管
的管壁会经过一层锌层的保护，以增加钢管的耐腐蚀性能和使用寿命。
镀锌钢管的壁厚通常由制管工艺决定，一般来说，镀锌钢管的壁厚
会根据不同的使用要求和管道规格而有所不同。
一般情况下，镀锌
钢管的壁厚会在生产过程中进行严格的控制，以确保管壁的厚度符
合要求。
根据国际标准，钢管的壁厚一般以mm为单位。
常见的镀锌钢管壁厚有0.5mm、0.8mm、1.0mm、1.2mm、1.5mm等。
需要注意的是，镀锌钢管的壁厚不同，其承受压力和使用范围也会
有所不同。
在选择镀锌钢管时，需要根据具体使用要求和管道规格，选择合适的壁厚。
1。

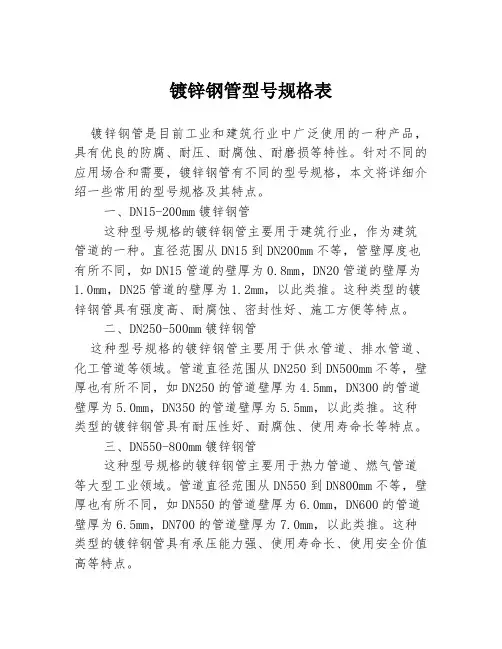

镀锌钢管型号规格表镀锌钢管是目前工业和建筑行业中广泛使用的一种产品，具有优良的防腐、耐压、耐腐蚀、耐磨损等特性。
针对不同的应用场合和需要，镀锌钢管有不同的型号规格，本文将详细介绍一些常用的型号规格及其特点。
一、DN15-200mm镀锌钢管这种型号规格的镀锌钢管主要用于建筑行业，作为建筑管道的一种。
直径范围从DN15到DN200mm不等，管壁厚度也有所不同，如DN15管道的壁厚为0.8mm，DN20管道的壁厚为1.0mm，DN25管道的壁厚为1.2mm，以此类推。
这种类型的镀锌钢管具有强度高、耐腐蚀、密封性好、施工方便等特点。
二、DN250-500mm镀锌钢管这种型号规格的镀锌钢管主要用于供水管道、排水管道、化工管道等领域。
管道直径范围从DN250到DN500mm不等，壁厚也有所不同，如DN250的管道壁厚为4.5mm，DN300的管道壁厚为5.0mm，DN350的管道壁厚为5.5mm，以此类推。
这种类型的镀锌钢管具有耐压性好、耐腐蚀、使用寿命长等特点。
三、DN550-800mm镀锌钢管这种型号规格的镀锌钢管主要用于热力管道、燃气管道等大型工业领域。
管道直径范围从DN550到DN800mm不等，壁厚也有所不同，如DN550的管道壁厚为6.0mm，DN600的管道壁厚为6.5mm，DN700的管道壁厚为7.0mm，以此类推。
这种类型的镀锌钢管具有承压能力强、使用寿命长、使用安全价值高等特点。
四、DN850-1200mm镀锌钢管这种型号规格的镀锌钢管主要用于石油、化工、煤炭等重工业领域。
管道直径范围从DN850到DN1200mm不等，壁厚也有所不同，如DN850的管道壁厚为8.0mm，DN900的管道壁厚为8.5mm，DN1000的管道壁厚为9.0mm，以此类推。
这种类型的镀锌钢管具有耐高温、耐腐蚀、密封性能好等特点。
以上就是一些常用的镀锌钢管型号规格及其特点介绍，当然，针对具体应用场合和需要，还有其他不同规格的镀锌钢管供选择。
常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。
表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式：W=9.685*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。
弯头重量公式中采用碳钢比重，即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式：W=0.02466T(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。
钢管重量公式中采用碳钢比重，即7.85kg/dm3计算；奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME B36.10M)公称通径外径公称壁厚 TDN NPS D Sch10 Sch20 Sch30 STD Sch40 Sch60 XS Sch80Sch100 Sch120Sch140Sch160XXS6 1/8 10.3 1.24 - 1.45 1.73 1.73 - 2.41 2.41 - - - - - 8 1/4 13.7 1.65 - 1.85 2.24 2.24 - 3.02 3.02 - - - - - 10 3/8 17.1 1.65 - 1.85 2.31 2.31 - 3.20 3.20 - - - - - 15 1/2 21.3 2.11 - 2.41 2.77 2.77 - 3.73 3.73 - - - 4.78 7.47 20 3/4 26.7 2.11 - 2.41 2.87 2.87 - 3.91 3.91 - - - 5.56 7.82 25 1 33.4 2.77 - 2.90 3.38 3.38 - 4.55 4.55 - - - 6.35 9.09 32 11/4 42.2 2.77 - 2.97 3.56 3.56 - 4.85 4.85 - - - 6.35 9.70 40 11/2 48.3 2.77 - 3.18 3.68 3.68 - 5.08 5.08 - - - 7.14 10.15 50 2 60.3 2.77 - 3.18 3.91 3.91 - 5.54 5.54 - - - 8.74 11.07 65 21/2 73.0 3.05 - 4.78 5.16 5.16 - 7.01 7.01 - - - 9.53 14.02 80 3 88.9 3.05 - 4.78 5.49 5.49 - 7.62 7.62 - - - 11.13 15.24 90 31/2 101.6 3.05 - 4.78 5.74 5.74 - 8.08 8.08 - - - - - 100 4 114.3 3.05 - 4.78 6.02 6.02 - 8.56 8.56 - 11.13 - 13.49 17.12 125 5 141.3 3.40 - - 6.55 6.55 - 9.53 9.53 - 12.70 - 15.88 19.05 150 6 168.3 3.40 - - 7.11 7.11 - 10.97 10.97 - 14.27 - 18.26 21.95 200 8 219.1 3.76 6.35 7.04 8.18 8.18 10.31 12.70 12.7 15.09 18.26 20.62 23.01 22.23 250 10 273.0 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.40 300 12 323.9 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.40 350 14 355.6 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.71 - 400 16 406.4 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.49 - 450 18 457.0 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39.67 45.24 - 500 20 508 6.35 9.53 12.70 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.01 - 550 22 559 6.35 9.53 12.70 9.53 - 22.23 12.70 28.56 34.93 41.28 47.63 53.98 - 600 24 610 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.54 - 650 26 660 7.92 12.70 - 9.53 - - 12.70 - - - - - - 700 28 711 7.92 12.70 15.88 9.53 - - 12.70 - - - - - - 750 30 762 7.92 12.70 15.88 9.53 - - 12.70 - - - - - - 800 32 813 7.92 12.70 15.88 9.53 17.48 - 12.70 - - - - - - 850 34 864 7.92 12.70 15.88 9.53 17.48 - 12.70 - - - - - - 900 36 914 7.92 12.70 15.88 9.53 19.05 - 12.70 - - - - - - 950 38 965 - - - 9.53 - - 12.70 - - - - - - 1000 40 1016 - - - 9.53 - - 12.70 - - - - - - 1050 42 1067 - - - 9.53 - - 12.70 - - - - - - 1100 44 1118 - - - 9.53 - - 12.70 - - - - - - 1150 46 1168 - - - 9.53 - - 12.70 - - - - - - 1200 48 1219 - - - 9.53 - - 12.70 - - - - - -公称通径外径每米重量 kg/mDN NPS D Sch10 Sch20 Sch30 STD Sch40 Sch60 XS Sch80Sch100 Sch120Sch140Sch160XXS6 1/8 10.3 0.28 - 0.32 0.37 0.37 - 0.47 0.47 - - - - -8 1/4 13.7 0.49 - 0.54 0.63 0.63 - 0.80 0.80 - - - - -10 3/8 17.1 0.63 - 0.70 0.84 0.84 - 1.10 1.10 - - - - -15 1/2 21.3 1.00 - 1.12 1.27 1.27 - 1.62 1.62 - - - 1.95 2.5520 3/4 26.7 1.28 - 1.44 1.69 1.69 - 2.20 2.20 - - - 1.90 3.6425 1 33.4 2.09 - 2.18 2.50 2.50 - 3.24 3.24 - - - 4.24 5.4532 11/4 42.2 2.70 - 2.87 3.39 3.39 - 4.47 4.47 - - - 5.16 7.7740 11/2 48.3 3.11 - 3.53 4.05 4.05 - 5.41 5.41 - - - 7.25 9.5650 2 60.3 3.93 - 4.48 5.44 5.44 - 7.48 7.48 - - - 11.11 13.4465 21/2 73.0 5.26 - 8.04 8.63 8.63 - 11.41 11.41 - - - 14.92 20.3980 3 88.9 6.45 - 9.92 11.29 11.29 - 15.72 15.72 - - - 21.35 27.6890 31/2 101.6 7.40 - 11.41 13.57 13.57 - 18.63 18.63 - - - - -100 4 114.3 8.36 - 12.91 16.07 16.07 - 22.32 22.32 - 28.32 - 33.54 41.03 125 5 141.3 11.57 - - 21.77 21.77 - 30.97 30.97 - 40.28 - 49.11 57.43 150 6 168.3 13.48 - - 28.26 28.26 - 42.56 42.56 - 54.20 - 67.56 79.22 200 8 219.1 19.96 33.31 36.81 42.55 42.55 53.08 64.64 64.64 75.92 90.44 100.9 111.3 107.9 250 10 273.0 27.78 41.77 51.03 60.31 60.31 81.55 81.55 96.01 114.8 133.1 155.2 172.3 155.2 300 12 323.9 36.00 49.73 65.20 73.88 79.73 109.0 97.46 132.1 159.9 187.0 208.1 238.8 187.0 350 14 355.6 54.69 67.90 81.33 81.33 94.55 126.7 107.4 158.1 195.0 224.7 253.6 281.7 - 400 16 406.4 62.64 77.83 93.27 93.27 123.3 160.1 123.3 203.5 245.6 286.7 333.2 365.4 - 450 18 457.0 70.57 87.71 122.4 105.2 155.8 205.7 139.2 254.6 309.6 363.6 408.3 459.4 - 500 20 508 78.55 117.2 155.1 117.2 183.4 247.8 155.1 311.2 381.5 441.5 508.1 564.8 - 550 22 559 86.54 129.1 171.1 129.1 - 294.3 171.1 373.8 451.4 527.0 611.6 672.3 - 600 24 610 94.53 141.1 209.6 141.1 255.4 355.3 187.1 442.1 547.7 640.0 720.2 808.2 - 650 26 660 127.4 202.7 - 152.9 - - 202.7 - - - - - - 700 28 711 137.3 218.7 271.2 164.9 - - 218.7 - - - - - - 750 30 762 147.3 234.7 292.2 176.8 - - 234.7 - - - - - - 800 32 813 157.2 250.6 312.2 188.8 342.9 - 250.6 - - - - - - 850 34 864 167.2 266.6 332.1 200.3 364.9 - 266.6 - - - - - - 900 36 914 177.0 282.3 351.7 212.6 420.4 - 282.3 - - - - - - 950 38 965 - - - 224.5 - - 298.2 - - - - - - 1000 40 1016 - - - 236.5 - - 314.2 - - - - - - 1050 42 1067 - - - 248.5 - - 330.2 - - - - - - 1100 44 1118 - - - 261.5 - - 346.2 - - - - - - 1150 46 1168 - - - 272.3 - - 351.8 - - - - - - 1200 48 1219 - - - 284.2 - - 377.8 - - - - - -A3 不锈钢管的壁厚和每米重量(ASME B36.19M)公称通径外径Sch5s Sch10s Sch40s Sch80sDN NPS D T kg/m T kg/m T kg/m T kg/m 6 1/8 10.3 - - 1.24 0.28 1.73 0.37 2.41 0.47 8 1/4 13.7 - - 1.65 0.49 2.24 0.63 3.02 0.80 10 3/8 17.1 - - 1.65 0.63 2.31 0.84 3.20 1.10 15 1/2 21.3 1.65 0.80 2.11 1.00 2.77 1.27 3.73 1.62 20 3/4 26.7 1.65 1.03 2.11 1.28 2.87 1.69 3.91 2.20 25 1 33.4 1.65 1.30 2.77 2.09 3.38 2.50 4.55 3.24 32 11/442.2 1.65 1.65 2.77 2.70 3.56 3.39 4.85 4.47 40 11/248.3 1.65 1.91 2.77 3.11 3.68 4.05 5.08 5.41 50 2 60.3 1.65 2.40 2.77 3.93 3.91 5.44 5.54 7.48 65 21/273.0 2.11 3.69 3.05 5.26 5.16 8.63 7.01 11.41 80 3 88.9 2.11 4.51 3.05 6.45 5.49 11.29 7.62 15.27 90 31/2101.6 2.11 5.18 3.05 7.40 5.74 13.57 8.08 18.63 100 4 114.3 2.11 5.84 3.05 8.36 6.02 16.07 8.56 22.32 125 5 141.3 2.77 9.47 3.40 11.57 6.55 21.77 9.53 30.97 150 6 168.3 2.77 11.32 3.40 13.48 7.11 28.26 10.97 42.56 200 8 219.1 2.77 14.79 3.76 19.96 8.18 42.55 12.70 64.64 250 10 273.0 3.40 22.63 4.19 27.78 9.27 60.31 12.70 96.01 300 12 323.9 3.96 31.25 4.57 36.00 9.53 73.88 12.70 132.08 350 14 355.6 3.96 34.36 4.78 41.30 - - - - 400 16 406.4 4.19 41.56 4.78 47.29 - - - - 450 18 457.0 4.19 46.81 4.78 53.26 - - - - 500 20 508 4.78 59.25 5.54 68.61 - - - - 550 22 559 4.78 65.24 5.54 75.53 - - - - 600 24 610 5.54 82.47 6.35 94.45 - - - - 750 30 762 6.35 118.31 7.92 147.36 - - - -。

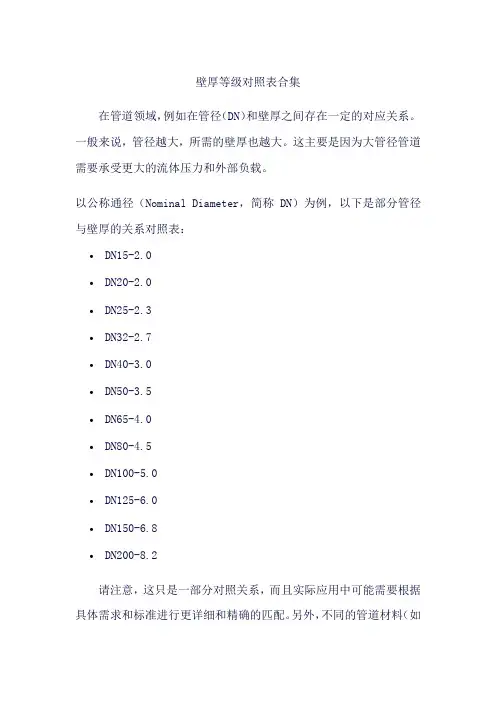

壁厚等级对照表合集
在管道领域，例如在管径（DN）和壁厚之间存在一定的对应关系。
一般来说，管径越大，所需的壁厚也越大。
这主要是因为大管径管道需要承受更大的流体压力和外部负载。
以公称通径（Nominal Diameter，简称DN）为例，以下是部分管径与壁厚的关系对照表：
•DN15-2.0
•DN20-2.0
•DN25-2.3
•DN32-2.7
•DN40-3.0
•DN50-3.5
•DN65-4.0
•DN80-4.5
•DN100-5.0
•DN125-6.0
•DN150-6.8
•DN200-8.2
请注意，这只是一部分对照关系，而且实际应用中可能需要根据具体需求和标准进行更详细和精确的匹配。
另外，不同的管道材料（如
钢铁、塑料等）和制造工艺（如焊接、铸造等）也会影响管径与壁厚的关系。
在实际应用中，建议查阅相关行业的标准或规范，以获取更准确和详细的信息。
同时，也可以咨询专业的工程师或技术人员，以获取针对特定应用和需求的最佳建议。
不锈钢管道壁厚国标厚度【实用版】目录一、不锈钢管的类型和规格二、不锈钢管的国标壁厚三、304 不锈钢管的壁厚标准四、不锈钢管的实际应用及壁厚选择正文一、不锈钢管的类型和规格不锈钢管道是一种以不锈钢为材料制成的管道，具有耐腐蚀、抗氧化、耐高温等特点，广泛应用于石油、化工、医疗、食品等领域。
不锈钢管可以根据制作工艺分为热轧和冷轧两种，包括厚度 0.5-4 毫米的薄板和4.5-35 毫米的厚板。
此外，不锈钢管还可以根据用途和形状分为光亮管、无缝管、装饰管、方管等多个类型，规格范围为 1mm～530mm。
二、不锈钢管的国标壁厚不锈钢管的国标壁厚范围为 0.15-50 毫米。
在我国，不锈钢管的尺寸和壁厚标准主要参照 GB/T 14976-2012《不锈钢无缝管》和 GB/T 18705-2002《不锈钢焊接管》等标准。
根据这些标准，不锈钢管的壁厚可以按照实际需求进行选择，以满足不同场合和应用的要求。
三、304 不锈钢管的壁厚标准304 不锈钢管是常见的一种不锈钢管材料，其化学成分和性能指标符合 GB/T 20878-2007《不锈钢和耐热钢钢号和化学成分》标准。
304 不锈钢管的壁厚标准没有统一的规定，需根据实际应用场景和设计要求进行选择。
一般来说，304 不锈钢管的壁厚范围为 0.5-4 毫米，但在特殊情况下，壁厚也可能小于 0.5 毫米或大于 4 毫米。
四、不锈钢管的实际应用及壁厚选择不锈钢管在实际应用中，其壁厚选择主要取决于以下几个因素：1.输送介质的压力：壁厚选择应根据输送介质的压力等级进行，以确保管道在正常运行时不会发生破裂或泄漏。
2.管道的长度和弯头数量：管道越长，弯头数量越多，其壁厚应相应增加，以保证管道的强度和稳定性。
3.环境温度和腐蚀性：在高温或腐蚀性环境中，应选择壁厚较大的不锈钢管，以提高管道的耐腐蚀性和使用寿命。
4.工程设计要求和经济性：在满足工程设计要求的前提下，应综合考虑不锈钢管的价格、施工难度等因素，选择合适的壁厚。
常用钢管规格型号一览表钢管是一种常见的建筑材料，广泛用于建筑、桥梁、管道、机械制造等领域。
钢管的规格型号多种多样，不同的用途需要选择不同规格的钢管。
下面我们来看一下常用钢管规格型号一览表。
1. 焊接钢管。
焊接钢管是一种通过将钢板卷成管状，然后通过焊接工艺将钢板焊接成管道的钢管产品。
常见的焊接钢管规格有，Φ6mm-Φ1020mm，壁厚0.3mm-60mm。
2. 热镀锌钢管。
热镀锌钢管是在普通钢管表面镀一层锌，使钢管具有防腐蚀的特性。
常见的热镀锌钢管规格有，Φ21.3mm-Φ219mm，壁厚1.2mm-12mm。
3. 方形钢管。
方形钢管是一种截面为方形的钢管产品，常用于建筑结构、机械制造等领域。
常见的方形钢管规格有，10mm×10mm-500mm×500mm，壁厚0.6mm-20mm。
4. 矩形钢管。
矩形钢管是一种截面为矩形的钢管产品，常用于建筑结构、机械制造等领域。
常见的矩形钢管规格有，10mm×20mm-600mm×400mm，壁厚0.6mm-20mm。
5. 合金钢管。
合金钢管是一种通过添加合金元素来提高钢管性能的钢管产品，常用于高温、高压、特殊环境下的管道和设备。
常见的合金钢管规格有，Φ6mm-Φ426mm，壁厚1mm-40mm。
6. 不锈钢管。
不锈钢管是一种具有耐腐蚀性能的钢管产品，常用于化工、食品、医药等领域。
常见的不锈钢管规格有，Φ6mm-Φ630mm，壁厚0.5mm-30mm。
7. 精密钢管。
精密钢管是一种外径精度、壁厚精度较高的钢管产品，常用于机械制造、汽车制造等领域。
常见的精密钢管规格有，Φ4mm-Φ60mm，壁厚0.5mm-8mm。
8. 镀锌钢管。
镀锌钢管是一种在普通钢管表面镀一层锌，使钢管具有防腐蚀的特性。
常见的镀锌钢管规格有，Φ21.3mm-Φ219mm，壁厚1.2mm-12mm。
9. 无缝钢管。
无缝钢管是一种通过冷拔或热轧工艺制成的钢管产品，具有较高的强度和耐压性能，常用于高压、高温、特殊环境下的管道和设备。
