总线数据传输实验
实
验报告
实验
日期：
学号：
姓名：
实验名称：总线数据传输实验
总
分：

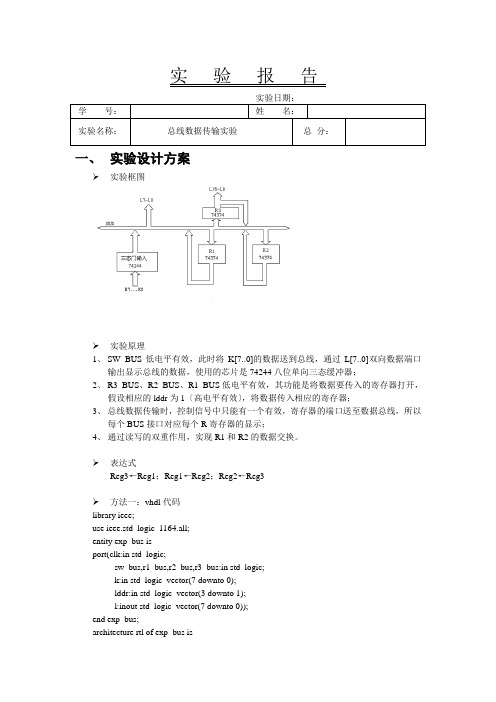

一、实验设计方案
?实验框图
?实验原理
1、SW_BUS低电平有效，此时将K[7..0]的
数据送到总线，通过L[7..0]双向数据端口输
出显示总线的数据，使用的芯片是74244
八位单向三态缓冲器；
2、R3_BUS、R2_BUS、R1_BUS低电平有
效，其功能是将数据要传入的寄存器打开，
若相应的lddr为1（高电平有效），将数据
传入相应的寄存器；
3、总线数据传输时，控制信号中只能有一个
有效，寄存器的端口送至数据总线，所以每
个BUS接口对应每个R寄存器的显示；4、通过读写的双重作用，实现R1和R2的
数据交换。
?表达式
Reg3←Reg1；Reg1←Reg2；Reg2←Reg3
?方法一：vhdl代码
library ieee;
use ieee.std_logic_1164.all;
entity exp_bus is
port(clk:in std_logic;
sw_bus,r1_bus,r2_bus,r3_bus:in std_logic;
k:in std_logic_vector(7 downto 0);
lddr:in std_logic_vector(3 downto 1);
l:inout std_logic_vector(7 downto 0));
end exp_bus;
architecture rtl of exp_bus is
signal r1,r2,r3,bus_Reg:std_logic_vector(7 downto 0);
begin
ldreg:process(clk,lddr,bus_reg)
begin
if clk'event and clk='1' then
if lddr(1)='1'then r1<=bus_reg;
elsif lddr(2)='1'then r2<=bus_reg;
elsif lddr(3)='1'then r3<=bus_reg;
end if;
end if;
end process;
bus_reg<=k when (sw_bus='0'and r1_bus='1'and r2_bus='1'and r3_bus='1')else r1 when (sw_bus='1'and r1_bus='0'and r2_bus='1'and r3_bus='1')else r2 when (sw_bus='1'and r1_bus='1'and r2_bus='0'and r3_bus='1')else r3 when (sw_bus='1'and r1_bus='1'and r2_bus='1'and r3_bus='0')else (others=>'0');
l<=bus_reg when (sw_bus='0' or r1_bus='0' or r2_bus='0' or r3_bus='0')else
(others=>'Z');
end rtl;
?方法二：bdf实验原理图
二、功能验证
?波形图（图）：
1 2 3 4 5 6 7 8 9 10
?操作步骤（对应波形图列表说明每步状态、有效控制信号）
①设置初值，swr3r2r1_bus=1111，
lddr=000，数据初始置k为00，总线
输出为高阻态；
②设置数据k=E1，
swr3r2r1_bus=0111，lddr=001，将数
据E1传至总线，通过L[7..0]显示总线
数据，数据E1存入r1并显示出来；
③swr3r2r1_bus=1110，lddr3=100，将
R1的数据E1写入总线并存入R3，总
线显示从R1传至总线的数据E1；
④swr3r2r1_bus=1011，lddr=000，将
R3的数据E1写入总线中；
⑤设置数据k[7..0]=D2，
swr3r2r1_bus=0111，lddr2=010，将数
据D2传至总线并存入R2，通过L[7..0]
显示总线数据D2；
⑥swr3r2r1_bus=1101，lddr=100，将
R2的数据D2写入总线并存入R3，总
线显示从R2传至总线的数据D2；
⑦swr3r2r1_bus=1011，lddr=000，将
R3的数据D2写入总线中；
⑧swr3r2r1_bus=1110，lddr=100，将
R1的数据E1传至总线并存入R3中，
实现R1数据传输到R3中，并显示数
据E1；
⑨swr3r2r1_bus=1101，lddr=001，将
R2的数据D2传至总线并存入R1中，
实现R2数据传输到R1中，并显示数
据D2；
⑩swr3r2r1_bus=1011，lddr=010，将
R3的数据E1传至总线并存入R2中，
实现R3数据传输到R2中，并显示数
据E1，交换完毕。
?数据记录
?仿真结论
波形仿真逻辑功能验证正确，通过总线数据传输的原理，用一个八位单向三态缓冲器
74244和三个带三态输出的八位寄存器
74374实现了数据的显示和交换。
三、实验日志
?实验问题
Q1. 在使用bdf实验原理图方法中的仿真未出现L~result
A1. 在对L[7..0]的定义中将bidir双向数据端口定义为output单向数据端口
?思考题
Q1. 总线数据传输的基本特性是什么？
A1. 总线是一组进行互联和传输信息（指
令、数据和地址）的信号线，总线的基
本特性是不允许挂在总线上的部件同
时有一个以上的部件向总线发出信息，
但允许挂在总线上的多个部件同时从
总线上接收信息。
Q2. 从74374和74244内部电路结构图上说明它们的逻辑功能？
A2. 74244是八位单项三态缓冲器，使用了两个反相器（端口是1G和2G）和8
个三态缓冲器构成，所以低电平有效，
在有效时，输入传至输出，当1G、2G
为高电平即无效时，输出端口为高阻
态;
74374是带三态输出的八位寄存器，低
电平有效，由一个反相器，8个D锁存
器和8个三态反相器所构成。OEN是
控制端口，为高电平时，输出为高阻态，
低电平时有效，时钟的上升沿触发，将
输入传至输出端口，时钟处于低电平
时，输出保持不变。
Q3. 实验电路中BIDIR端口的用途是什么？
A3. BIDIR是双向数据端口，实际应用中，数据总线是双向的，所以要有双向的数
据端口，不仅做信号的输入也做信号的
输出。
Q4. 举例说明画电路图中连线bus line(粗线)和node line(细线)区别。总线与支线
命名方式是什么？
A4. 在电路图中，lddr[3..1]是粗线，通过它的命名方式可以知道lddr有三条与之
对应的支线，分别是lddr[3]、lddr[2]、
lddr[1]，这三条分线要与总线对应命
名。
Q5. 实验需要互换R1和R2数据，但是电路图中R3的连线有问题，错在哪里？为什么？
A5. 电路图中R3的连线错误在于R3的输出支线命名全是LE，只是用来显示R3
上的数据，而无法让R3上的数据传至
总线，所以更改方法是将R3的输出与
R1，R2一样，全部改为L,那么便可向
总线传输数据。
Q6. exp_bus.vhd代码中如何实现双向总线的端口定义与缓冲？
A6. 双向总线线的端口定义是通过inout 来实现的。
Q7. 写出exp_bus.vhd代码中（others=>”Z”）的其他描述方式？
A7. 高阻态。
Q8. 编写VHDL的组合逻辑是如何实现多路选择器？
A8. 用when …else…的语句来实现的。
bus_reg<=k when (sw_bus='0'and r1_bus='1'and r2_bus='1'and r3_bus='1')else
r1 when (sw_bus='1'and r1_bus='0'and r2_bus='1'and
r3_bus='1')else
r2 when (sw_bus='1'and r1_bus='1'and r2_bus='0'and r3_bus='1')else
r3 when (sw_bus='1'and r1_bus='1'and r2_bus='1'and r3_bus='0')else
(others=>'0');
Q9. 编写VHDL代码时如何为寄存器赋初值？
A9. bus中当出现一个或一个以上为0，那么便会将bus_reg赋值给l；当不出现0
时，总线为高阻态，从而实现了给寄存
器赋初值。
l<=bus_reg when (sw_bus='0' or r1_bus='0' or r2_bus='0' or r3_bus='0')else
(others=>'Z');
?实验总结
本次实验明白了数据传送的过程和具
体操作，了解如何单个开启数据传送，
如何控制数据流的方向，并掌握总线数据传输的原理。
第一轮实验：实验一、六、七 第二轮实验：实验二、四、五、八、九 不用看实验三
