sunrise酶标仪操作规程操作规程：Sunrise酶标仪一、安全注意事项：1. 酶标仪应安放在通风、干燥的环境中，避免阳光直射和潮湿。
2. 操作酶标仪前应戴上实验手套，避免直接接触试剂或样品。
3. 在操作过程中，如有发生泄露或试剂溅出等情况，应及时清理并戴上实验手套。
4. 酶标仪操作结束后，应将设备及周边区域进行清洁。
二、仪器操作步骤：1. 启动酶标仪：a. 按下电源开关，待仪器显示屏亮起。
b. 按下仪器上的启动按钮，待指示灯亮起并且仪器屏幕显示出当前状态。
2. 准备样品：a. 取出需检测的样品或标准品。
b. 将样品放入适当的离心管或试管中，并尽量保持样品的稳定性。
c. 确保样品标签清晰可辨认，并记录样品的相关信息。
3. 准备酶标板：a. 从试剂盒中取出酶标板。
b. 标记好每个孔的样品编号，并记录在实验记录表中。
c. 将每个孔加入相应的样品，如标准品、阴性对照、阳性对照和待测样品。
d. 按照试剂盒说明书中的指引，加入适量的稀释液，注意配比和操作次序。
4. 安装酶标板：a. 将酶标板插入酶标仪的孔槽中，确保位置正确。
b. 确定孔槽所在位置与仪器上的读取头匹配。
c. 准备好酶标板读取程序，根据实验要求选择合适的波长和参数。
5. 开始读取数据：a. 在仪器上选择读取模式，并确定所需读取的孔槽和波长。
b. 在仪器上输入相应的命令和参数，如读取时间和孔槽的位置。
c. 按下开始读取的按钮，仪器会自动进行数据采集和记录。
d. 读取完毕后，可选择导出数据或保存测定结果。
6. 清洗酶标板：a. 将酶标板从仪器中取出，放入适当的容器中。
b. 使用稀释液或清洁剂，轻轻地将酶标板浸泡，清洗其中的残留物。
c. 用纯净水冲洗酶标板，确保其干净无残留。
d. 将洗净的酶标板晾干，避免污染或损坏。
7. 关闭酶标仪：a. 按下仪器上的停止按钮，停止读取程序。
b. 按下仪器上的关闭按钮，关闭酶标仪。
c. 拔出电源插头，确保设备停止运作。
华为技术有限公司SUN2000-(70KTL,75KTL)-C1快速指南文档版本：09部件编码：31509024发布日期：2023-03-131指示灯说明机箱正面（1）PV 连接指示灯（2）并网指示灯（3）通信指示灯（4）告警/维护指示灯（5）维护腔门（6）主机面板指示灯状态含义PV 连接指示灯绿灯亮光伏组串中至少一路连接正常，并且对应MPPT 电路的直流输入电压大于等于200V 。
绿灯灭逆变器与所有光伏组串均断连，或所有MPPT 电路的直流输入电压均小于200V 。
并网指示灯绿灯亮逆变器处于并网状态。
绿灯灭逆变器未并网。
通信指示灯绿灯闪（0.2s 亮，0.2s 灭）逆变器正常接收到通信数据。
绿灯灭逆变器持续10s 未接收到通信数据。
1.由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
2.安装设备前请详细阅读用户手册，了解产品信息及安全注意事项。
3.设备所有操作必须由训练有素的专业电气技术人员进行。
操作人员应充分熟悉整个光伏并网发电系统的构成、工作原理，及项目所在国家/地区的相关标准。
4.安装设备前请根据《装箱清单》检查交付件是否完整齐备，有无任何明显的外部损坏。
如果缺少任何物件或存在任何损坏，请联系您的经销商。
5.安装设备时必须使用绝缘工具。
为了人身安全，请佩戴个人防护用品。
6.未按照本文档与用户手册的内容存储、搬运、安装和使用设备而导致设备损坏，不在设备质保范围内。
端口说明指示灯状态含义告警/维护指示灯告警状态红灯慢闪（1s 亮，4s 灭）逆变器出现提示告警。
红灯快闪（0.5s 亮，0.5s 灭）逆变器出现次要告警。
红灯常亮逆变器出现重要告警。
近端维护状态绿灯慢闪（1s 亮，1s 灭）近端维护中。
绿灯快闪（0.125s 亮，0.125s 灭）近端维护失败。
绿灯常亮近端维护成功。
机箱尺寸工程安装件尺寸（1）防水接头（COM1/COM2/COM3）（3）直流输入端子（由DC SWITCH 1控制）（5）直流开关2（DC SWITCH 2）（7）防水接头（RESERVE ）（2）直流开关1（DC SWITCH 1）（4）直流输入端子（由DC SWITCH 2控制）（6）防水接头（AC OUTPUT ）（8）USB 接口（USB）2安装角度2.1安装空间2.2为了便于将逆变器安装到工程安装件上，同时为了便于逆变器底部接线和后续维护，建议600mm ≤ 底部空间≤ 730mm 。
SUN2000-(50KTL, 50KTL-C1)快速指南文档版本：09部件编码：31509128发布日期：2020-08-04HUAWEI TECHNOLOGIES CO., LTD.1产品简介1.由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
2.安装设备前请详细阅读《SUN2000-(50KTL,50KTL-C1) 用户手册》，了解产品信息及安全注意事项。
3.设备所有操作必须由训练有素的专业电气技术人员进行。
操作人员应充分熟悉整个光伏并网发电系统的构成、工作原理，及项目所在国家/地区的相关标准。
4.安装设备前请根据《装箱清单》检查交付件是否完整齐备，有无任何明显的外部损坏。
如果缺少任何物件或存在任何损坏，请联系您的经销商。
5.安装设备时必须使用绝缘工具。
为了人身安全，请佩戴绝缘手套，穿安全鞋。
6.未按照本文档与用户手册的内容存储、搬运、安装和使用设备而导致的设备损坏，不在设备质保范围内。
电缆防水固定接头，后文简称为“接头”。
（1）PV 连接指示灯（2）并网指示灯（3）通信指示灯（4）告警/维护指示灯（5）维护腔门（6）主机面板机箱正面端口说明（1）电缆防水固定接头（AC OUTPUT 1）（3）USB 接口（USB ）（5）直流开关2（DC SWITCH 2）（7）直流输入端子（由DC SWITCH 1控制）（2）电缆防水固定接头（AC OUTPUT 2）（4）直流开关1（DC SWITCH 1）（6）电缆防水固定接头（COM1/COM2/COM3）（8）直流输入端子（由DC SWITCH 2控制）机箱尺寸工程安装件尺寸2安装要求安装角度2.1倒置前倾竖直后仰水平安装空间2.2为了便于将逆变器安装到工程安装件上，同时便于逆变器底部接线和后续维护，建议600mm≤ 底部空间≤ 730mm。
3安装逆变器2.标记打孔位置。

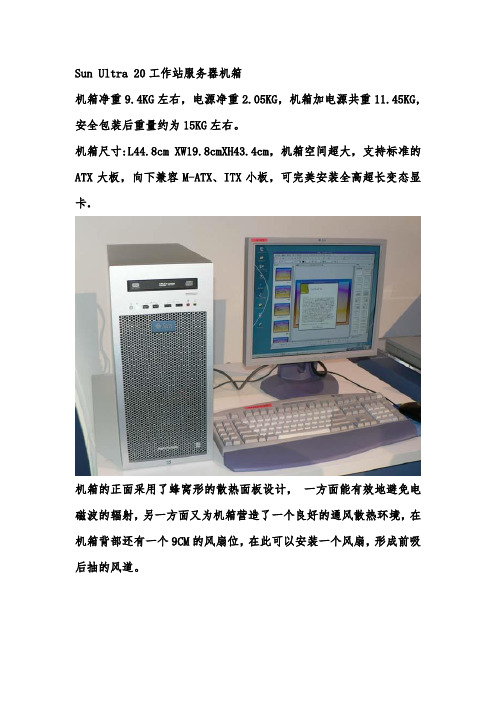

Sun Ultra 20工作站服务器机箱机箱净重9.4KG左右，电源净重2.05KG，机箱加电源共重11.45KG,安全包装后重量约为15KG左右。
机箱尺寸:L44.8cm XW19.8cmXH43.4cm，机箱空间超大，支持标准的ATX大板，向下兼容M-ATX、ITX小板，可完美安装全高超长变态显卡。
机箱的正面采用了蜂窝形的散热面板设计，一方面能有效地避免电磁波的辐射，另一方面又为机箱营造了一个良好的通风散热环境，在机箱背部还有一个9CM的风扇位，在此可以安装一个风扇，形成前吸后抽的风道。
前置的光驱位可以安装一个标准的DVD光驱。
前置面板从左到右为电源开关、电源指示灯、1394接口两个，USB 2.0接口两个，麦克风和耳机插孔。
机箱面板采用铝镁合金加冲网设计，美观耐用。
铝美合金面板后还有一层铁板。
光驱位和前置多功能扩展采用免工具安装设计，拆卸时需卸下前面板，面板拆下来以后提起那个绿色的卡扣往前推移就可以卸下光驱。
机器带一个支持热插拔的硬盘笼子，可以方便地拆装硬盘，支持两个标准的3.5寸台式机硬盘。
ACBEL 400W的电源硬盘笼子预置两个热插拔SATA/SAS硬盘架，两个硬盘需同时为SATA或SAS硬盘，不可混合安插。
热插的硬盘笼子可以方便地交换数据，也极大地方便了使用双系统的朋友，两块硬盘，一块上XP，一块上WIN7或WIN8。
硬盘热插拔PCB板采用玻纤布的材质，在硬盘的供电电路上采用了固态电容以及贴片电容。
光驱和IO-IO 的供电电路采用了固态电容+电感的设计，细节中窥其做工非同一般,一般的机箱的IO 板基本上就是光秃秃的一块，没有任何元件。
前IO扩展板有两种不同的版本，下面是另一个版本的：由于为工作站机箱，所以如果用普通PC主板需要改线，最右边的三组线只有两组线是普通PC可用的，另外两条浅蓝色的两条为一组的线为1394接头，普通主板上没有，所以不需要接。
黄白这一组为电源开关线插头，黄色为正极，白色为负极，电源开关线必须黄色接正极，白色接负极，不然会造成电源频繁重启！！！！绿蓝这一组为电源指示灯插头，绿色为正极，蓝色为负极。
目录1. 简介 - 02 -…………………………………………………………………… 1.1 外观说明 - 02 -……………………………………………………………2. 安全警告与说明- 04 - ……………………………………………………… 2.1 安全标识- 04 -…………………………………………………………… 1.2 装箱清单- 03 -…………………………………………………………… 2.2 安全说明- 04 -……………………………………………………………3.操作界面- 06 -……………………………………………………………… 2.3 使用注意事项- 05 -……………………………………………………… 3.2 状态指示灯- 06 -………………………………………………………… 3.1 界面视图- 06 -……………………………………………………………4. 产品安装- 08 -……………………………………………………………… 4.1 选择安装位置 - 08 -………………………………………………………5. 电气连接- 11 -……………………………………………………………… 5.1 直流输入端连接- 11 -………………………………………………… 5.2 交流输出端连接- 13 -…………………………………………………… 5.3 地线连接- 15 -…………………………………………………………… 4.2 逆变器安装- 10 -…………………………………………………………- 16 -……………………………………………………… 5.4 交流断路器 5.5 逆变器监控连接- 16 -……………………………………………………- 17 - 5.6 数据采集器的安装…………………………………………………6. 启动和关闭- 18 -……………………………………………………………7. 电表接线图(该功能仅适用于定制机型)- 19 -…………………………… 6.1 启动逆变器- 18 -………………………………………………………… 6.2 关闭逆变器- 18 -…………………………………………………………………………………- 22 -8. 如何在监控平台上查看光伏并网电站的负载功率- 23 -……………………………………………………………9. 维修和维护- 23 -…………………………………………………10. 故障代码与解决方法- 24 -………………………………………………………… 10.1 故障代码- 28 -………………………………………………………………11.技术参数关于本手册本手册主要介绍产品信息及安装、操作和维护。
Sun适用于 SPARC Enterprise T5120/T5140/T5220/T5240/T5440服务器的 Sun 外部 I/O 扩展单元产品说明文件号码 821-1944-102010 年 3 月，修订版 A请回收版权所有 2010 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, California 95054, U.S.A. 保留所有权利。
FUJITSU LIMITED 对本文档的某些部分提供了技术支持并进行了审校。
对于本文档中介绍的产品和技术，Sun Microsystems, Inc. 和 Fujitsu Limited 分别拥有相关的知识产权，此类产品、技术及本文档受版权法、专利法与其他知识产权法和国际公约的保护。
Sun Microsystems, Inc. 和 Fujitsu Limited 在此类产品、技术及本文档中拥有的知识产权包括（但不限于）在 /patents 中列出的一项或多项美国专利，以及在美国或其他国家/地区申请的一项或多项其他专利或待批专利。
本文档及其相关产品和技术的使用、复制、分发和反编译均受许可证限制。
未经 Fujitsu Limited 和 Sun Microsystems, Inc. 及其适用许可方（如果有）的事先书面许可，不得以任何形式、任何手段复制此类产品或技术或本文档的任何部分。
提供本文档并不意味着赋予您对相关产品或技术的任何明示或默示的权利或许可，而且本文档不包含也不表示 Fujitsu Limited 或 Sun Microsystems, Inc. 或各自分支机构作出的任何种类的任何承诺。
本文档以及其中介绍的产品和技术可能包含已从 Fujitsu Limited 和/或 Sun Microsystems, Inc. 供应商处获得版权和/或使用许可的第三方知识产权，包括软件和字体技术。
Sun Storage 2500-M2 阵列支撑滑轨安装指南本指南说明如何安装 Oracle Sun Storage 2500-M2 阵列的可调支撑滑轨。
有关托盘安装说明，请查阅相关的阵列安装指南。
准备将支撑滑轨安装到机柜中可调支撑滑轨套件包含以下部件：■两根支撑滑轨（左右各一根）■用于将支撑滑轨和托盘正面安装到机柜的 8 颗大螺钉■大螺钉的 8 个垫圈■适用于带方形孔的机柜的 8 个大垫块（注意：用于圆形孔的小垫块预先安装在滑轨中）■用于将托盘背面固定到支撑滑轨的两颗小螺钉图 1显示如何将支撑滑轨装入机柜中。
请注意下列间隙要求：■如果要将支撑滑轨安装到现有 tray（托盘）上方，请将滑轨直接安装到 tray（托盘）上方。
■如果要将支撑滑轨安装到现有 tray（托盘）下方，请留出 8.8 厘米（3.5 英寸）的间隙（图 1，标注 3）。
图 1将支撑滑轨安装到机柜中（前视图）1. 支撑滑轨2. 现有托盘3. 现有托盘下方的间隙4. 行业标准机柜将支撑滑轨连接到机柜上图 2将支撑滑轨与机柜连接1.如果需要，在安装滑轨的挡片上使用对齐垫块。
对齐垫块设计为卡入机柜中的安装孔，帮助固定安装滑轨。
对于每个支撑滑轨，前后托架中各有两个垫块。
■如果机柜有圆形孔，请在支撑滑轨的前后面使用预先安装的小垫块。
■如果机柜有方形孔，请将支撑滑轨前后面的小垫块替换为随滑轨套件一起提供的大垫块。
2.确保支撑滑轨上的调整螺钉较松，从而可以根据需要延伸或收缩支撑滑轨。
3.将支撑滑轨放置在机柜内，并延伸支撑滑轨，直到其挡片触碰到机柜的内部。
4.从机柜正面插入一颗大螺钉，拧入支撑滑轨的上端卡式螺母。
如果需要，在螺钉与机柜滑轨之间添加垫圈。
拧紧螺钉。
注意：这次不要将螺钉插入正面底部的卡式螺母。
该卡式螺母用于托盘安装。
5.从机柜背面插入两颗大螺钉，拧入支撑滑轨后挡板中的顶部和底部的卡式螺母。
如果需要，在每颗螺钉与机柜滑轨之间添加垫圈。
拧紧螺钉。
