锁相环电路设计和调试
1．锁相环的设计的起因：
这个电路设计的初衷就是为了我项目中的DDS电路提供可选的时钟输入。因为我选用的DDS电路本身自带有内部的倍频器，其实现的方法就是内部的锁相环。开始我一位内部的锁相环会比我自己外部设计性能更好，但是后来查到AD的技术资料，发现内部的锁相环的性能并不是达到很好的配置，仔细一想，也是这样的，因为外部的环路滤波器的配置对于任意的频率都如此，显然没有经过精心设计的更加有效果。鉴于上面分析的原因，我把采用锁相环提供时钟作为一项可选的优化方案。
再有一个原因，就是大学的时候采用的锁相环，到最后也没有调好，所以对这件事情还是老放不下，所以想借此机会完善一下这个过程。
2．锁相环的设计过程：
整个设计过程，比起dds电路来说，时间是非常的短的。原因之一就是整个PLL的设计就是一个芯片实现。比大学的PLL要简单一些。再有就是，这个毕竟不是项目的重点，而是一个改进方案。电路板采用两层板设计，环路滤波器在背板设计。环路滤波器的设计采用AD公司的ADSIMPLL。开始的供电设计，由于电路板的走线上比较困难，所以采用多处引线的方法。后来调试过程中发现，这样做是在是太麻烦，也比较危险，因为万一出现加反电，或加错电压就危险了。所以我建议以后做电路时，采用通用的便携式的变压器插头，这样调试起来就非常的简单了，不用再依赖于庞大的稳压电源了，而且绝对不会出现危险。调试时发现电路中的测试点对于测试非常的方便，对于地，可以留两个焊盘，然后安装弧形的金属勾，这样对于采用示波器测试是非常方便的，可以很方便的用小架子加上。再有就是安装孔的问题，内径为3mm的安装空可以采用通用的八角螺母进行固定，这样对于调试和焊接，即方便有安全。在一个就是SMA接头到底是选朝上的还是侧面的，其实再对于空间和对接口电路要求来考虑。在PCB 中间的接头肯定是选朝上的。如果没有别的要求，在电路板的边上的信号尽量采用侧面的接头。调节电流在技术资料上说是典型为50uA,最大值为100uA.我采用的是50K的电位器调节。25K*50uA=1.25V。显然由于输入的变化造成输出的变化是一定的。建议以后采用值比较小的电阻或电位器。
3．锁相环的调试过程：
真正是调试才能发现设计中的问题。太哦是工程的第一件就是先调节电源电路。在电电原的调试过程中，我发
现LM317输出总是受到输入的影响。可能就是因为调节端子的电流在输出端产生的电压太大了，这个原因可能和我采用比较的大电位器来作为调节电阻有关。
着就是晶振的问题。我采用的是KSS的晶振。发现这个晶振每个的引脚在晶振的下面，而后每个引脚的侧面有两个小的引脚，后来发现其中的一个并没有和下面的引脚连在一起。在第一次焊接的时候就是没有注意到这个问题，然后把侧面的两个都连上，最后没出信号。后来正确的安装后就号了。引脚的顺序，带点的引脚和与其相邻的引脚要接3.3V的电压，一个是电源引脚另一个是选通引脚。与带点的引脚相对角的是输出引脚。另一个引脚接地，整个晶振的外壳是接地的。因为这个资料不太好查，所以这里说明一下供以后参考。
这些配置完，然后按照仿真的结果把环路滤波器电阻和电容安装好。接着就是单片机程序的调试了。我特意在一次机会买了个特价的PIC 单片机的调试工具PICKIT2 DEBUG express,后来买到之后发现这个的调试功能有限，不能支持PIC12xx系列的单片机。这个对于我的调试极为的不方便。这的进行烧写。在烧写过程中也一直报错，原因好像是USERID的问题，后来经过几次的尝试，始终不行。最后我采用的是开发板自带的pic单片机PIC16F917,开始的时候采用SPI 模式进行工作，但是后来一直不太理想。最后采用最原始的高低电平的变换来模拟时钟的方法。最后采用这种方法成功了。但是其中还是遇到了很多的问题。开始我并不是很清楚PIC 单片机的存储结构的问题。PIC 的单片机有程序存储器和数据存储器。对于PIC16F917来说，他的程序存储器和数据存储器都有四个页面。当程序很长时，需要占用多个页面。但是目前我还没有学要那么长。是否在不同页面调用程序要切换程序存储器页面，还没研究过。但是在数据存储器间进行访问时，一定要这样切换页面。
一般的主要是若干个特殊的寄存器的频繁的使用问题。
这个问题解决了之后，在调试的过程还是不太理想。我跟本不知道我写入的控制字到底有没有写到PLL 的寄存器中，因为我得频谱仪上一直有信号，让我我发判断输出的不正确是1。由于环路滤波器的失锁，还是由于我得2。控制字写错了，还是我得3。控制字根本没写进去，后来我把控制字中的一项，使得芯片进入Power_ down 模式，马上输出没了，这样我排除了情况3的可能性，说明我写入的方式是正确的，已经被芯片所接受。接着我采用AD公司关于ADF4360-7评估板的配套软件，通过设置我得选项，然后我发现他显示的寄存器的的值和我设置的一样，所以我排除了情况2。在调试的时候我相应的改变了一些N的值，发现却是输出有变化，但是这并没起我太多的注意。但是我发现这些值都比我设置的500M 的频率要小。后来我又反查了一下公司的资料，发现有一个应用电路，输出50M，然而却采用的是13nH的电感对芯片的内部的VCO进行配置。而我使用仿真软件算出来的是15nH的值。后来我发现资料上有一个曲线，就是每个频率段对应的电感值。后来发现15nH应该是理想值。如果按照实际来算的话，VCO 的中心频率应该在430Mhz左右（不一定准确，读图得到的值）。这样我就特意的把N的值减小，发现果然有效果。再这过程中，因为使用时忘记了按上了频谱仪的MAKER跟踪功能，所以每次改变N的时候，我看到了信号频谱有一个抖动，但是最后还是在屏幕的正中，后
来才发现其实MAKER的值已经变了，只是被重新锁定到屏幕中央了。后来经过改动几次N值，发现基本上可以，但是输出的信号还是比设定的频率要低一些。最后测试了以下晶振的频率，发现晶振并没有在25M,而是24.1M的样子，这样基本上差不多了。输出频率也非常的稳定。
再有一个需要说的是，这次通过频谱仪观测晶振的时钟才发现晶振输出的方波又丰富的谐波分量，2，3，4次谐波的功率并不比基频小多少，小差不多10dBm的样子。才知道通过取谐波来获得高频是可取的。
4．电路需要进一步完成的工作：
首先，我要还一个13nH的电感，但是后来我没买到，这个只能自己来用线圈来绕，然后固定了。接着就是PIC16F917的SPI 模式的调试工作，因为这个我以后还要用，所以肯定有一天要解决。在一个就是PIC 12XX 单片机的烧写问题，可能我上次没成功写入，原因是可能单片机已经坏了。这些工作以后要逐渐来完成。
5．技术之外的事：
这次能够很快的调出电路，还有一个重要的原因，就是我厚着脸皮把频谱议搬到实验室，这样才能够和我得机器一起来调试，从而才能发现以上的问题，进一步解决。想想这个事，我最多被说两句，但是电路调好了，谁还会说那，况且我已经和老师打了招呼。反而问题解决不了，在乱处找借口，才是不应该的，也是老师和领导最讨厌的。
6．总结
执着的做一件事，总会有回报的。
电气原理图设计方法及实例分析 【摘要】本文主要对电气原理图绘制的要求、原则以及设计方法进行了说明，并通过实例对设计方法进行了分析。 【关键词】电气原理图；设计方法；实例 继电-接触器控制系统是由按钮、继电器等低压控制电器组成的控制系统，可以实现对 电力拖动系统的起动、调速等动作的控制和保护，以满足生产工艺对拖动控制的要求。继电-接触器控制系统具有电路简单、维修方便等许多优点，多年来在各种生产机械的电气控制 中获得广泛的应用。由于生产机械的种类繁多，所要求的控制系统也是千变万化、多种多样的。但无论是比较简单的，还是很复杂的控制系统，都是由一些基本环节组合而成。因此本节着重阐明组成这些控制系统的基本规律和典型电路环节。这样，再结合具体的生产工艺要求，就不难掌握控制系统的分析和设计方法。 一、绘制电气原理图的基本要求 电气控制系统是由许多电气元件按照一定要求连接而成，从而实现对某种设备的电气自动控制。为了便于对控制系统进行设计、研究分析、安装调试、使用和维修，需要将电气控制系统中各电气元件及其相互连接关系用国家规定的统一图形符号、文字符号以图的形式表示出来。这种图就是电气控制系统图，其形式主要有电气原理图和电气安装图两种。 安装图是按照电器实际位置和实际接线电路，用给定的符号画出来的，这种电路图便于安装。电气原理图是根据电气设备的工作原理绘制而成，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。绘制电气原理图应按GB4728-85、GBTl59-87等规定的标 准绘制。如果采用上述标准中未规定的图形符号时，必须加以说明。当标准中给出几种形式时，选择符号应遵循以下原则： ①应尽可能采用优选形式； ②在满足需要的前提下，应尽量采用最简单形式； ③在同一图号的图中使用同一种形式。 根据简单清晰的原则，原理图采用电气元件展开的形式绘制。它包括所有电气元件的导电部件和接线端点，但并不按照电气元件的实际位置来绘制，也不反映电气元件的大小。由于电气原理图具有结构简单、层次分明、适于研究等优点，所以无论在设计部门还是生产现场都得到广泛应用。 控制电路绘制的原则： ①原理图一般分主电路、控制电路、信号电路、照明电路及保护电路等。 ②图中所有电器触头，都按没有通电和外力作用时的开闭状态（常态）画出。 ③无论主电路还是辅助电路，各元件应按动作顺序从上到下、从左到右依次排列。 ④为了突出或区分某些电路、功能等，导线符号、连接线等可采用粗细不同的线条来表示。 ⑤原理图中各电气元件和部件在控制电路中的位置，应根据便于阅读的原则安排。同一电气元件的各个部件可以不画在一起，但必须采用同一文字符号标明。 ⑥原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆卸或测试点用空心圆点表示；无直接电联系的交叉点则不画圆点。 ⑦对非电气控制和人工操作的电器，必须在原理图上用相应的图形符号表示其操作方式。 ⑧对于电气控制有关的机、液、气等装置，应用符号绘出简图，以表示其关系。 二、分析设计法及实例设计分析 根据生产工艺要求，利用各种典型的电路环节，直接设计控制电路。这种设计方法比较简单，但要求设计人员必须熟悉大量的控制电路，掌握多种典型电路的设计资料，同时具有丰富的设计经验，在设计过程中往往还要经过多次反复地修改、试验，才能使电路符合设计
锁相环的原理 2007-01-23 00:24 1．锁相环的基本组成 许多电子设备要正常工作，通常需要外部的 输入信号与部的振荡信号同步，利用锁相环 路就可以实现这个目的。 锁相环路是一种反馈控制电路，简称锁相环（PLL）。锁相环的特点是：利用外部输入的参考信号控制环路部振荡信号的频率和相位。 因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。 锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。 锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u D（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压u C（t），对振荡器输出信号的频率实施控制。 2．锁相环的工作原理 锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为： （8-4-1） （8-4-2） 式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。则模拟乘法器的输出电压u D为： 用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压u C （t）。即u C（t）为： （8-4-3） 式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：
电子技术课程设计的基本方法和步骤
电子技术课程设计的基本方法和步骤 一、明确电子系统的设计任务 对系统的设计任务进行具体分析, 充分了解系统的性能、指标及要求, 明确系统应完成的任务。 二、总体方案的设计与选择 1、查阅文献, 根据掌握的资料和已有条件, 完成方案原理的构想; 2、提出多种原理方案 3、原理方案的比较、选择与确定 4、将系统任务的分解成若干个单元电路, 并画出整机原理框图, 完成系统的功能设计。 三、单元电路的设计、参数计算与器件选择 1、单元电路设计 每个单元电路设计前都需明确本单元电路的任务, 详细拟订出单元电路的性能指标, 与前后级之间的关系, 分析电路的组成形式。具体设计时, 能够模拟成熟的先进电路, 也能够进行创新和改进, 但都必须保证性能要求。而且, 不但单元电路本身要求设计合理, 各单元电路间也要相互配合, 注意各部分的输入信号、输出信号和控制信号的关系。 2、参数计算 为保证单元电路达到功能指标要求, 就需要用电子技术知识对参数进行计算, 例如放大电路中各电阻值、放大倍数、振荡器中电阻、电容、振荡频率等参数。只有很好地理解电路的工作原理, 正确利用计算公式, 计算的参数才能满足设计要求。 参数计算时, 同一个电路可能有几组数据, 注意选择一组能完成
电路设计功能、在实践中能真正可行的参数。 计算电路参数时应注意下列问题: （1）元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。 （2）元器件的极限必须留有足够的裕量, 一般应大于额定值的 1.5倍。 （3）电阻和电容的参数应选计算值附近的标称值。 3、器件选择 ( 1) 阻容元件的选择 电阻和电容种类很多, 正确选择电阻和电容是很重要的。不同的电路对电阻和电容性能要求也不同, 有些电路对电容的漏电要求很严, 还有些电路对电阻、电容的性能和容量要求很高, 例如滤波电路中常见大容量( 100~3000uF) 铝电解电容, 为滤掉高频一般还需并联小容量( 0.01~0.1uF) 瓷片电容。设计时要根据电路的要求选择性能和参数合适的阻容元件, 并要注意功耗、容量、频率和耐压范围是否满足要求。 ( 2) 分立元件的选择 分立元件包括二极管、晶体三极管、场效应管、光电二极管、晶闸管等。根据其用途分别进行选择。选择的器件类型不同, 注意事项也不同。 ( 3) 集成电路的选择 由于集成电路能够实现很多单元电路甚至整机电路的功能, 因此选用集成电路设计单元电路和总体电路既方便又灵活, 它不但使系统体积缩小, 而且性能可靠, 便于调试及运用, 在设计电路时颇受欢迎。选用的集成电路不但要在功能和特性上实现设计方案, 而且要满足功耗、电压、速度、价格等方面要求。 4、注意单元电路之间的级联设计, 单元电路之间电气性能的 相互匹配问题, 信号的耦合方式
高频电子线路实训报告锁相环路仿真设计 专业 学生姓名 学号 2015 年 6 月24日
锁相环应用电路仿真 锁相环是一种自动相位控制系统，广泛应用于通信、雷达、导航以及各种测量仪器中。锁相环及其应用电路是“通信电子电路”课程教学中的重点容，但比较抽象，还涉及到新的概念和复杂的数学分析。因此无论是教师授课还是学生理解都比较困难。为此，我们将基于Multisim的锁相环应用仿真电路引入课堂教学和课后实验。实践证明，这些仿真电路可以帮助学生对相关容的理解，并为进行系统设计工作打下良好的基础。锁相环的应用电路很多，这里介绍锁相环调频、鉴频及锁相接收机的Multisim仿真电路。 1.锁相环的仿真模型 首先在Multisim软件中构造锁相环的仿真模型(图1)。基本的锁相环由鉴相器(PD)、环路滤波器(I P)和压控振荡器(VCO)三个部分组成。图中，鉴相器由模拟乘法器A 实现，压控振荡器为V3，环路滤波器由R1、C1构成。环路滤波器的输出通过R2、R3串联分压后加到 压控振荡器的输入端，直流电源V2用来调整压控振荡器的中心频率。仿真模型中，增加R2、R3及的目的就是为了便于调整压控振荡器的中心频率。 图1 锁相环的仿真模型 2.锁相接收机的仿真电路 直接调频电路的振荡器中心频率稳定度较低，而采用晶体振荡器的调频电路，其调频围又太窄。采用锁相环的调频器可以解决这个矛盾。其结构原理如图2所示。
图2 锁相环调频电路的原理框图 实现锁相调频的条件是调制信号的频谱要处于低通滤波器通带之外，也就是说，锁相环路只对慢变化的频率偏移有响应，使压控振荡器的中心频率锁定在稳定度很高的晶振频率上。而随着输人调制信号的变化，振荡频率可以发生很大偏移。 图3 锁相环调频的仿真电路 根据图2建立的仿真电路如图3所示。图中，设置压控振荡器V1在控制电压为0时，输出频率为0；控制电压为5V时，输出频率为50kHz。这样，实际上就选定了压控振荡器的中心频率为25kHz，为此设定直流电压V3为2.5V。调制电压V4通过电阻Rs接到VCO的输人端，R实际上是作为调制信号源V4的阻，这样可以保证加到VCO输人端的电压是低通滤波器的输出电压和调制电压之和，从而满足了原理图的要求。本电路中，相加功能也可以通过一个加法器来完成，但电路要变得相对复杂一些。 VCO输出波形和输人调制电压的关系如图4所示。由图可见，输出信号频率随着输人信号的变化而变化，从而实现了调频功能。
龙源期刊网 https://www.doczj.com/doc/b110000965.html, 浅析电子电路设计制作的常用调试方法与步骤 作者：余忠君 来源：《课程教育研究·学法教法研究》2018年第15期 【摘要】调试是电子电路制作设计中的一个至关重要组成部分，它是连接理论与实际的 桥梁，电路设计只有通过了调试，达到了预定的要求，才是一个完整的合格设计。本文对电子电路设计的常用调试方法及其步骤进行了一定的分析，以此提升电子电路设计的制作水平。 【关键词】电子电路设计；调试方法；调试步骤；调试仪器 【中图分类号】TN702 【文献标识码】A 【文章编号】2095-3089（2018）15-0039-02 引言 随着社会经济的不断发展，电子事业也在不断的发展进步，而电子电路的设计制作是电子事业中必不可少的一部分。但即使在设计前做好了充分的准备，设计过程中也很认真，但依然可能发生各种非正常现象，使设计结果与设计要求有出入，不能完成预期的逻辑功能[1]。所以，在设计中我们需要对设计进行调试，以此来发现设计中存在的不足，加以改进，使整个设计更加完善，达到预期的要求。 一、电子电路设计制作常用调试仪器 在电子电路设备调试的主要设备中包括：示波器、万用表和信号发生器三大主要部分组成[2]，在调试工作之前，我们应该对这些仪器有一定的了解。 1.示波器。 它是用来测量交流电或脉冲电流波的形状的电子测量仪器。它具有较好的灵敏度，但是精确度比较低，所以使用的示波器的频带必须大于被测信号的频率。 2.万用表。 它又可以称为复用表、多用表、繁用表等，它的主要作用是测量交直流电压、电流、电阻和音频电平以及二极管三极管参数等。万用表分为指针式万用表和数字万用表，目前广泛使用的是数字万用表。
手机射频部分的关键电路----锁相环电路 锁相坏电路是一种用来消除频率误差为目的反馈控制电路，目前市场销售的手机基本上都是采用这种电路来控制射频电路中的压控振荡器。使其输出准确稳定的振荡频率。如锁相坏(PLL)电路出现故障将导致本振的频率输出不准确，则导致手机无信号。 目前通信终端设备中对频率的稳定采用的是频率合成CSYN技术。频率合成的基本方法有三种：第一种直接频率合成；第二种锁相频率合成(PLL)；第三种直接数字频率合成(DDS)。由于锁相频率合成技术在电路设计方面(简单)，成本方面控制灵敏度方面，频谱纯净度方面等。都要胜于直接频率合成，与直接数字频率合成。所以被移动通信终端设备广范采用。它在手机电路中的作用是控制压控振荡器输出的频率，相位与基准信号的频率，相位保持同步。 锁相坏电路的构成与工作原理： 1、构成：它是由鉴相器(PD)低通滤波器(LPF) 压控振荡器(VCO)三部分组成。 鉴相器：它是一个相位比较器。基准频率信号和压控振荡器输出的取样频率在其内部 进行相位比较，输出误差电压。 低通滤波器：是将鉴相器输出的锁相电压进行滤波，滤除电流中的干扰和高频成分。得到一个纯净的直流控制电压。 压控振荡器：产生手机所要的某一高频频率。 （注：SYNEN、SYNCLK、SYNDATA来自CPU控制分频器，对本振信号进行N次分频）。 当VCO产生手机所须的某一高频频率。一路去混频管，另一路反馈给锁相环，中的分频器进行N次分频。在这里为什么要进行N次分频呢？首先要说明一下基准频率与VCO振荡取样频率在鉴相要满足3个条件。 ①频率相同。②幅度相同。③相位不同。为了满足鉴相条件，所以在电路中设置了分 频器。VCO振荡频率取样信号送入分频器完成N次分频后，得到一个与基准频率相位不同，但频率
电子系统设计的基本原则和设计方法 一、电子系统设计的基本原则： 电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。具体如下： 1、整体性原则 在设计电子系统时，应当从整体出发，从分析电子电路整体内部各组成元件的关系以及电路整体与外部环境之间的关系入手，去揭示与掌握电子系统整体性质，判断电子系统类型，明确所要设计的电子系统应具有哪些功能、相互信号与控制关系如何、参数指标在那个功能模块实现等，从而确定总体设计方案。 整体原则强调以综合为基础，在综合的控制与指导下，进行分析，并且对分析的结果进行恰当的综合。基本的要点是：（1）电子系统分析必须以综合为目的，以综合为前提。离开了综合的分析是盲目的，不全面的。（2）在以分析为主的过程中往往包含着小的综合。即在对电子系统各部分进行分别考察的过程中，往往也需要又电子局部的综合。（3）综合不许以分析为基础。只有对电子系统的分析了解打到一定程度以后，才能进行综合。没有详尽以分析电子系统作基础，综合就是匆忙的、不坚定的，往往带有某种主管臆测的成分。 2、最优化原则 最优化原则是一个基本达到设计性能指标的电子系统而言的，由于元件自身或相互配合、功能模块的相互配合或耦合还存在一些缺陷，使电子系统对信号的传送、处理等方面不尽完美，需要在约束条件的限制下，从电路中每个待调整的原器件或功能模块入手，进行参数分析，分别计算每个优化指标，并根据有忽而
指标的要求，调整元器件或功能模块的参数，知道目标参数满足最优化目标值的要求，完成这个系统的最优化设计。 3、功能性原则 任何一个复杂的电子系统都可以逐步划分成不同层次的较小的电子子系统。仙子系统设计一般先将大电子系统分为若干个具有相对独立的功能部分，并将其作为独立电子系统更能模块；再全面分析各模块功能类型及功能要求，考虑如何实现这些技术功能，即采用那些电路来完成它；然后选用具体的实际电路，选择出合适的元器件，计算元器件参数并设计个单元电路。 4、可靠性与稳定性原则 电子电路是各种电气设备的心脏，它决定着电气设备的功能和用途，尤其是电气设备性能的可靠性更是由其电子电路的可靠性来决定的。电路形式及元器件选型等设计工作，设计方案在很大程度上也就决定可靠性，在电子电路设计时应遵循如下原则：只要能满足系统的性能和功能指标就尽可能的简化电子电路结构；避免片面追求高性能指标和过多的功能；合理划分软硬件功能，贯彻以软代硬的原则，使软件和硬件相辅相成；尽可能用数字电路代替模拟电路。影响电子电路可靠性的因素很多，在发生的时间和程度上的随机性也很大，在设计时，对易遭受不可靠因素干扰的薄弱环节应主动地采取可靠性保障措施，使电子电路遭受不可靠因素干扰时能保持稳定。抗干扰技术和容错设计是变被动为主动的两个重要手段。 5、性能与价格比原则 在当今竞争激烈的市场中，产品必须具有较短的开发设计周期，以及出色的性能和可靠性。为了占领市场，提高竞争力，所设计的产品应当成本低、性能好、
基于Matlab的数字锁相环的仿真设计 1115101021 金佳琪 摘要：锁相环是一个能够跟踪输入信号相位变化的闭环自动跟踪系统。它广泛应用于无线电的各个领域，并且，现在已成为通信、雷达、导航、电子仪器等设备中不可缺少的一部分。然而由于锁相环设计的复杂性，用SPICE对锁相环进行仿真，数据量大，仿真时间长，而且需进行多次仿真以提取设计参数，设计周期长。本文借助于Matlab中Simulink仿真软件的灵活性、直观性，在Simulink 中利用仿真模块搭建了全数字锁相环的仿真模型。利用仿真模块搭建了全数字锁相环的仿真模型，通过仿真达到了设计的目的，验证了此全数字锁相环能达到的各项功能要求。 关键词：锁相环，MATLAB，锁定，Simulink，频率合成 全数字锁相环 随着最近几年数字电路技术的发展，锁相环路在数字领域获得了越来越多的使用。与模拟锁相环相比，全数字锁相环不含无源器件、面积小、具有较强的抗噪声能力，锁定时间短，可以很方便地在各个工艺之间转换，重用性高，设计周期短。 方案介绍 全数字锁相环包括数字鉴相鉴频器（PDF）、数字滤波器（LPF）、数字振荡器（NCO）三部分，如下图12所示： 图1 全数字锁相环的仿真框图 由图12和图11的比较可以看出，全数字锁相环实际上是通过将模拟锁相环路替换成数字电路得到的。这意味着鉴相鉴频器（PDF）、环路低通滤波器（LPF）需要转换到离散系统。环路低通滤波器（LPF）可以通过一个希望的传输函数的拉普拉斯变换的z变换而得到。压控振荡器需要转换成数控振荡器（Numerically Controlled Oscilaator）。下面详细讨论鉴相鉴频器（PDF）、环路低通滤波器（LPF）以及数控振荡器（Numerically Controlled Oscilaator）模型的建立。 模型的建立 正和上述基于频率合成的模拟锁相环的仿真模型的建立相似，全数字锁相环仿真模型的建立也基于相同的算法： 锁相环闭环系统状态的变化依赖于PFD输出的相位误差。相位误差输出一次，锁相环状态改变一次；PFD不输出相位误差，锁相环里的所有信号均不改变状态。根据上
实验一 模拟锁相环模块 一、实验原理和电路说明 模拟锁相环模块在通信原理综合实验系统中可作为一个独立的模块进行测试。在系统工作中模拟锁相环将接收端的256KHz 时钟锁在发端的256KHz 的时钟上，来获得系统的同步时钟，如HDB3接收的同步时钟及后续电路同步时钟。 f 0=256K H z 64K H z U P 04U P 03B U P 02 U P 01512K H z 分频器÷4 分频器÷8 H D B 3 环路 滤波器 放大器图 2.1.1 模拟锁相环组成框图 T P P 02T E S T 跳线器K P 02V C O T P P 03T P P 06 T P P 04T P P 05 256K b itp s T P P 07带通滤波器 T P P 01 U P 03A 64K H z 该模块主要由模拟锁相环UP01（MC4046）、数字分频器UP02（74LS161）、D 触发器UP04（74LS74）、环路滤波器和由运放UP03（TEL2702）及阻容器件构成的输入带通滤波器（中心频率：256KHz ）组成。在UP01内部有一个振荡器与一个高速鉴相器组成。该模拟锁相环模块的框图见图2.1.1。因来自发端信道的HDB3码为归零码，归零码中含有256KHz 时钟分量，经UP03B 构成中心频率为256KHz 有源带通滤波器后，滤出256KHz 时钟信号，该信号再通过UP03A 放大，然后经UP04A 和UP04B 两个除二分频器（共四分频）变为64KHz 信号，进入UP01鉴相输入A 脚；VCO 输出的512KHz 输出信号经UP02进行八分频变为64KHz 信号，送入UP01的鉴相输入B 脚。经UP01内部鉴相器鉴相之后的误差控制信号经环路滤波器滤波送入UP01的压控振荡器输入端；WP01可以改变模拟锁相环的环路参数。正常时，VCO 锁定在外来的256KHz 频率上。 模拟锁相环模块各跳线开关功能如下：
电子电路设计的一般方法与步骤 一、总体方案的设计与选择 1.方案原理的构想 (1)提出原理方案 一个复杂的系统需要进行原理方案的构思，也就是用什么原理来实现系统要求。因此，应对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题是什么，然后根据此关键问题提出实现的原理与方法，并画出其原理框图（即提出原理方案）。提出原理方案关系到设计全局，应广泛收集与查阅有关资料，广开思路,开动脑筋,利用已有的各种理论知识，提出尽可能多的方案，以便作出更合理的选择。所提方案必须对关键部分的可行性进行讨论，一般应通过试验加以确认。 (2)原理方案的比较选择 原理方案提出后，必须对所提出的几种方案进行分析比较。在详细的总体方案尚未完成之前,只能就原理方案的简单与复杂，方案实现的难易程度进行分析比较，并作出初步的选择。如果有两种方案难以敲定，那么可对两种方案都进行后续阶段设计，直到得出两种方案的总体电路图,然后就性能、成本、体积等方面进行分析比较，才能最后确定下来。 2.总体方案的确定 原理方案选定以后，便可着手进行总体方案的确定，原理方案只着眼于方案的原理，不涉及方案的许多细节，因此，原理方案框图中的每个框图也只是原理性的、粗略的，它可能由一个单元电路构成，亦可能由许多单元电路构成。为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。当然，每个框图不宜分得太细，亦不能分得太粗，太细对选择不同的单元电路或器件带来不利，并使单元电路之间的相互连接复杂化；但太粗将使单元电路本身功能过于复杂，不好进行设计或选择。总之,
应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。 二、单元电路的设计与选择 1.单元电路结构形式的选择与设计 按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。 满足功能框要求的单元电路可能不止一个，因此必须进行分析比较，择优选择。 2.元器件的选择 (1)元器件选择的一般原则 元器件的品种规格十分繁多，性能、价格和体积各异，而且新品种不断涌现，这就需要我们经常关心元器件信息和新动向，多查阅器件手册和有关的科技资料，尤其要熟悉一些常用的元器件型号、性能和价格，这对单元电路和总体电路设计极为有利。选择什么样的元器件最合适，需要进行分析比较。首先应考虑满足单元电路对元器件性能指标的要求，其次是考虑价格、货源和元器件体积等方面的要求。 (2)集成电路与分立元件电路的选择问题 随着微电子技术的飞速发展，各种集成电路大量涌现，集成电路的应用越来越广泛。今天，一块集成电路常常就是具有一定功能的单元电路，它的性能、体积、成本、安装调试和维修等方面一般都优于由分立元件构成的单元电路。 优先选用集成电路不等于什么场合都一定要用集成电路。在某些特殊情况，如：在高频、宽频带、高电压、大电流等场合，集成电路往往还不能适应，有时仍需采用分立元件。另外，对一些功能十分简单的电路，往往只需一只三极管或一只二极管就能解决问题，就不必选用集成电路。
基于Matlab的数字锁相环的仿真设计 摘要：锁相环是一个能够跟踪输入信号相位变化的闭环自动跟踪系统。它广泛应用于无线电的各个领域，并且，现在已成为通信、雷达、导航、电子仪器等设备中不可缺少的一部分。然而由于锁相环设计的复杂性，用SPICE对锁相环进行仿真，数据量大，仿真时间长，而且需进行多次仿真以提取设计参数，设计周期长。本文借助于Matlab中Simulink仿真软件的灵活性、直观性，在Simulink 中利用仿真模块搭建了全数字锁相环的仿真模型。先借助模拟锁相环直观形象、易于理解的特点，通过锁相环在频率合成方面的应用，先对模拟锁相环进行了仿真，对锁相环的工作原理进行了形象的说明。在模拟锁相环的基础上，重新利用仿真模块搭建了全数字锁相环的仿真模型，通过仿真达到了设计的目的，验证了此全数字锁相环完全能达到模拟锁相环的各项功能要求。 关键词：锁相环，压控振荡器，锁定，Simulink，频率合成，仿真模块 1引言 1932年法国的H.de Bellescize提出同步捡波的理论，首次公开发表了对锁相环路的描述。到1947年，锁相环路第一次应用于电视接收机的水平和垂直扫描的同步。到70年代，随着集成电路技术的发展，逐渐出现集成的环路部件、通用单片集成锁相环路以及多种专用集成锁相环路，锁相环路逐渐变成了一个成本低、使用简便的多功能组件，为锁相技术在更广泛的领域应用提供了条件。锁相环独特的优良性能使其得到了广泛的应用，其被普遍应用于调制解调、频率合成、电视机彩色副载波提取、FM立体声解码等。随着数字技术的发展，相应出现了各种数字锁相环，它们在数字信号传输的载波同步、位同步、相干解调等方面发挥了重要的作用。而Matlab强大的数据处理和图形显示功能以及简单易学的语言形式使Matlab在工程领域得到了非常广泛的应用，特别是在系统建模与仿真方面，Matlab已成为应用最广泛的动态系统仿真软件。利用MATLAB建模可以快速地对锁相环进行仿真进而缩短开发时间。 1.1选题背景与意义 Matlab是英文MATrix LABoratory（矩阵实验室）的缩写。1980年，时任美国新墨西哥大学计算机系主任的Cleve Moler教授在给学生讲授线性代数课程时，为使学生从繁重的数值计算中解放出来，用FORTRAN语言为学生编写了方便使用Linpack和Eispack的接口程序并命名为MATLAB，这便是MATLAB的雏形。经过几年的校际流
基于锁相环的频率合成电路设计 0 引言 锁相环简称PLL，是实现相位自动控制的一门技术，早期是为了解决接收机的同步接收问题而开发的，后来应用在电视机的扫描电路中。由于锁相技术的发展，该技术已逐渐应用到通信、导航、雷达、计算机到家用电器的各个领域。自从20 世纪70年代起，随着集成电路的发展，开始出现集成的锁相环器件、通用和专用集成单片锁相环，使锁相环逐渐变成一个低成本、使用简便的多功能器件。如今，PLL 技术主要应用在调制解调、频率合成、彩电色幅载波提取、雷达、FM立体声解码等各个领域。随着数字技术的发展，还出现了各种数字PLL器件，它们在数字通信中的载波同步、位同步、相干解调等方面起着重要的作用。随着现代电子技术的飞快发展，具有高稳定性和准确度的频率源已经成为科研生产的重要组成部分。高性能的频率源可通过频率合成技术获得。随着大规模集成电路的发展，锁相式频率合成技术占有越来越重要的地位。由一个或几个高稳定度、高准确度的参考频率源通过数字锁相频率合成技术可获得高品质的离散频率源。 1 锁相环及频率合成器的原理 1．1 锁相环原理 PLL是一种反馈控制电路，其特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。因PLL可以实现输出信号频率对输入信号频率的自动跟踪，所以PLL通常用于闭环跟踪电路。PLL在工作的过程中，当输出信号的频率与输入信号的频率相同时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是PLL名称的由来。PLL通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成，PLL组成的原理框图如图1所示。 PLL中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD(t)电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t)，对振荡器输出信号的频率实施控制。鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图2所示。
1 绪论 1.1 课题背景及研究意义 在现代集成电路中，锁相环（Phase Locked Loop）是一种广泛应用于模拟、数字及数模混合电路系统中的非常重要的电路模块。该模块用于在通信的接收机中,其作用是对接收到的信号进行处理,并从其中提取某个时钟的相位信息。或者说,对于接收到的信号,仿制一个时钟信号,使得这两个信号从某种角度来看是同步的（或者说,相干的）。其作用是使得电路上的时钟和某一外部时钟的相位同步，用于完成两个信号相位同步的自动控制，即锁相。它是一个闭环的自动控制系统，它将自动频率控制和自动相位控制技术融合，它使我们的世界的一部分有序化，它的输出信号能够自动跟踪输入信号的相位变化，也可以将之称为一个相位差自动跟踪系统，它能够自动跟踪两个信号的相位差，并且靠反馈控制来达到自动调节输出信号相位的目的。其理论原理早在上世纪30年代无线电技术发展的初期就已出现，至今已逐步渗透到各个领域。伴随着空间技术的出现，锁相技术大力发展起来，其应用范围已大大拓宽，覆盖了从通信、雷达、计算机到家用电器等各领域。锁相环在通信和数字系统中可以作为时钟恢复电路应用；在电视和无线通信系统中可以用作频率合成器来选择不同的频道；此外，PLL还可应用于频率调制信号的解调。总之，PLL已经成为许多电子系统的核心部分。 锁相环路种类繁多，大致可分类如下]1[。 1.按输入信号特点分类 [1]恒定输入环路：用于稳频、频率合成等系统。 [2]随动输入环路:用于跟踪解调系统。 2.按环路构成特点分类 [1]模拟锁相环路：环路部件全部采用模拟电路，其中鉴相器为模拟乘法器，该类型的锁相环也被称作线性锁相环。 [2]混合锁相环路：即由模拟和数字电路构成，鉴相器由数字电路构成，如异或门、JK触发器等，而其他模块由模拟电路构成。 [3]全数字锁相环路：即由纯数字电路构成，该类型的锁相环的模块完全由数字电路构成而且不包括任何无源器件，如电阻和电容。 [4]集成锁相环路：环路全部构成部件做在一片集成电路中。

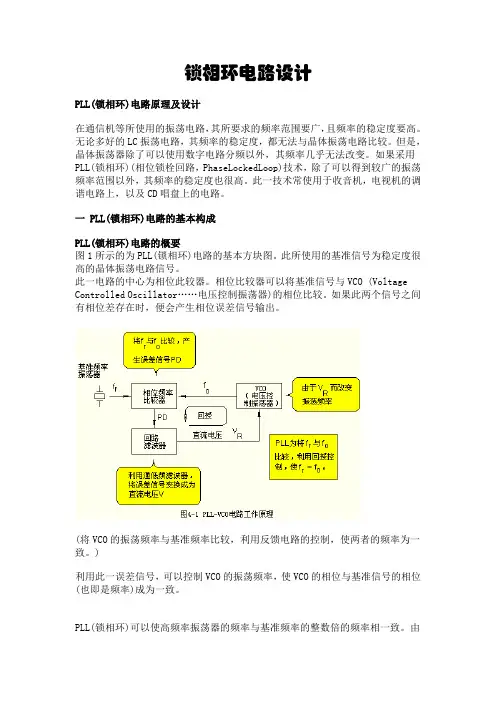

PLL(锁相环)电路原理及设计[收藏] PLL(锁相环)电路原理及设计 在通信机等所使用的振荡电路，其所要求的频率范围要广，且频率的稳定度要高。无论多好的LC振荡电路，其频率的稳定度，都无法与晶体振荡电路比较。但是，晶体振荡器除了可以使用数字电路分频以外，其频率几乎无法改变。如果采用PLL(锁相环)(相位锁栓回路，PhaseLockedLoop)技术，除了可以得到较广的振荡频率范围以外，其频率的稳定度也很高。此一技术常使用于收音机，电视机的调谐电路上，以及CD唱盘上的电路。 一PLL(锁相环)电路的基本构成 PLL(锁相环)电路的概要 图1所示的为PLL(锁相环)电路的基本方块图。此所使用的基准信号为稳定度很高的晶体振荡电路信号。 此一电路的中心为相位此较器。相位比较器可以将基准信号与VCO (Voltage Controlled Oscillator……电压控制振荡器)的相位比较。如果此两个信号之间有相位差存在时，便会产生相位误差信号输出。 (将VCO的振荡频率与基准频率比较，利用反馈电路的控制，使两者的频率为一致。) 利用此一误差信号，可以控制VCO的振荡频率，使VCO的相位与基准信号的相位(也即是频率)成为一致。 PLL(锁相环)可以使高频率振荡器的频率与基准频率的整数倍的频率相一致。由于，基准振荡器大多为使用晶体振荡器，因此，高频率振荡器的频率稳定度可以与晶体振荡器相比美。 只要是基准频率的整数倍，便可以得到各种频率的输出。 从图1的PLL(锁相环)基本构成中，可以知道其是由VCO，相位比较器，基准频率振荡器，回路滤波器所构成。在此，假设基准振荡器的频率为fr，VCO的频率为fo。 在此一电路中，假设frgt;fo时，也即是VC0的振荡频率fo比fr低时。此时的相位比较器的输出PD 会如图2所示，产生正脉波信号，使VCO的振荡器频率提高。相反地，如果frlt;fo时，会产生负脉波信号。
