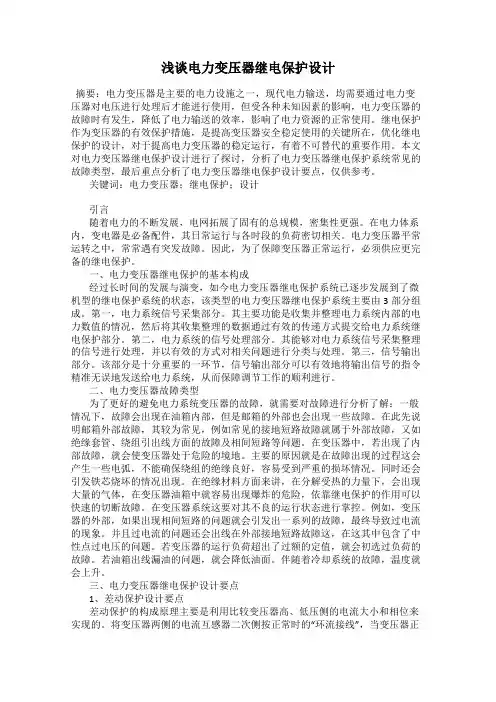

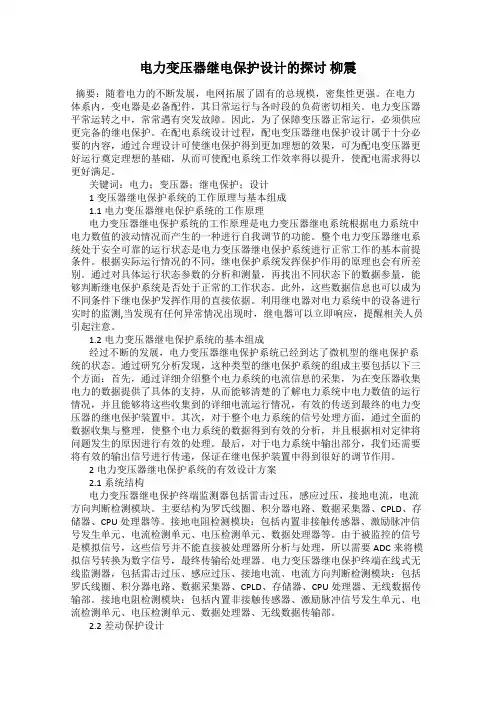

电力变压器继电保护设计论文
摘要：继电保护装置运行的可靠性，需要防止拒动和误动作，由于电力系统中各种电气设备都是由电气线路联系在一起的，任何一个设备出现故障都会对整个系统的运行带来影响，所以需要准确地对继电保护装置进行设置，并对其各项相关定值进行整定，确保其能够在故障发生的第一时间内准确动作，确保系统运行的安全，确保电厂能够正常、可靠的运行，为人们提供良好、稳定的电能供应。
1 电力变压器的故障类型
电力系统运行中，电力变压器作为重要的设备之一，一旦发生故障则会导致电力系统正常的运行受到影响。通常情况下，变压器油箱内部和外部是电力变压器故障易发地区。外部故障通常是由于绕组引出线和绝缘套管发生相间短路或是接地短路所导致的。而内部故障具有较大的危害性，由于短路和线损过程中会有电弧产生，同时油箱内油在受热情况下会有较多气体产生，气体与电弧接触极易导致爆炸的发生。所以一旦电力变压器发生故障，则需要继电保护装置能够快速的反应，准确的排除故障，避免危险的发生。
2 电力变压器继电保护装置配置原则
继电保护装置在电力系统运行过程中发挥着极其重要的作用，一旦电力系统运行过程出现异常情况或是有故障发生，则断电保护装置则会在第一时间内进行动作，将故障部位或是线路进行快速的切断，确保将故障控制在最小范围内，减少由于故障而对电力系统运行所带来的影响。所以加强对继电保护装置进行配置是十分必要的，具体配
毕业设计（论文）220KV电网继电保护设计
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
引言 本文研究的是关于220KV电网继电保护。通过本次设计掌握和巩固电力系统继电保护的相关专业理论知识，熟悉电力系统继电保护的设计步骤和设计技能，根据技术规范，选择和论证继电保护的配置选型的正确性并培养自己在实践工程中的应用能力、创新能力和独立工作能力。 本次设计是根据内蒙古工业大学电力学院本科生毕业要求而进行的毕业设计。此次设计的主要内容是220KV电网继电保护的配置和整定，设计内容包括：计算系统中各元件参数；确定输电线路上TA，TV变比的选择及变压器中性点接地的选择；绘制电力系统等值阻抗图，确定系统运行方式并进行短路计算；确定电力系统继电保护的主保护和后备保护的选择及整定计算：主保护采用两套独立的、厂家不同的、能保护线路全长的保护装置（第一套CSC-103B光纤纵差保护；第二套PSL-603（G）分相电流差动保护），后备保护采用相间距离保护和接地零序电流保护；输电线路的自动重合闸采用单相自动重合闸方式。 由于各种继电保护适应电力系统运行变化的能力都是有限的，因而，对于继电保护整定方案的配合不同会有不同的保护效果，如何确定一个最佳的整定方案，将是从事继电保护工作的工程技术人员的研究课题。总之，继电保护既有自身的整定技巧问题，又有继电保护配置与选型的问题，还有电力系统的结构和运行问题。尤其，对于本文中220KV高压线路分相电流差动保护投运前的现场试验，一直是困扰技术人员的一个问题，由于线路两端距离的限制，现场试验不能像试验室那样方便。另外，光纤保护在长距离和超高压输电线路上的应用还有一定的局限性，在施工和管理应用上仍存在不足，但是从长远看，随着光纤网络的逐步完善、施工工艺和保护产品技术的不断提高，光纤保护将占据线路保护的主导地位。
摘要 变压器作为联系不同电压等级网络的设备，是电力系统中非常重要的元件。变压器的安全运行关系到整个电力系统供电的可靠性。随着变压器电压等级和容量的提高，变压器本身也越来越贵重。因此变压器保护显得尤为重要，如何能够快速准确的切除变压器故障，使损失降低到最小，同时又要保证有足够的可靠性，就成了变压器保护的主要问题。 本文就此问题对当前变压器出现的各种故障及相应的保护原理进行了简要分析，并在此基础上对变压器保护装置进行了简单设计。该设计的硬件部分以ATmega16为系统的核心，通过对温度、电压及电流进行数据采集并送入信号处理电路，从而准确地得到控制系统可以识别的数字信号。 该设计的软件部分介绍了三种A VR单片机的应用软件，并对系统的主要流程作出了说明，讲述了单片机如何对处理得到的数字信号进行监视、判断处理，及时对各种保护装置发出声光报警或跳闸信号，进而更好地提高变压器运行的安全性和可靠性，确实做好变压器保护工作。 关键字：变压器保护微机保护单片机差动保护
Applications of Single chip in Transformer Protection Abstract As the equipment contacts various voltage grade networks, the transformer is one of the important elements in the electrical power system. The transformer running whether in security has relation to the reliability of whole electrical power system. With transformer voltage grade and capacity increase year after year, the transformer more and more expensive. Thus transformer protects bulk more important. In order to reduce the losses to the minimum and ensure there is sufficient reliability, how to clear the transformer faults quickly and accurately becomes the main problem of transformer protection. On this issue, the paper gives a brief analysis to the faults of transformer and the corresponding protection principle. And on the basis of this, carry out a simple design of transformer protective device. The design of hardware takes ATmega16 as the core, collecting the temperature, voltage and current and sending to signal processing circuit to obtain the digital signal that control system can identify accurately. The design of software introduces three kinds of application software and shows the main flow chart of the system, explains how the SCM to monitor and judge the digital signals had handled, send sound and light alarm or tripping signal to the protective device promptly, which serves to improve the operation of the transformer safely and reliability better, really do a good job on transformer protection. Keywords:transformer protection microcomputer-based protection SCM differential protection
如何书写开题报告，以下内容可以作为参考。 一、选题背景与意义 注意不要加编号，分两段，一段讲背景，一段讲意义。背景段，回答几个问题，（1）110kV 属于什么类型的电网？是主干网么？（2）传统的110kV电网是单侧电源网还是双侧电源网？（3）现在的110kV电网存在分布式电源问题……（4）110kV电网一般配置有距离与零序电流保护，但在配置、整定与运行中中出现过什么问题？ 意义段，针对110kV电网一般配置有距离与零序电流保护所存在的问题，通过……工作，……研究，解决……问题。将对电网的安全稳定运行产生积极的意义。 二、课题关键问题及难点 关键问题： （1）等值阻抗计算与网络简化问题 ……………… （2）短路电流计算问题 ……………… （3）保护整定配合问题 ……………… （4）PSCAD仿真验证问题 …………………… 难点： （1）分支系数求取的问题 （2）系统运行方式确定的问题 （3）PSCAD仿真验证问题 等，自由发挥 三、文献综述 围绕上述问题进行综述，字数要够，格式正确，引用正确。具体方法：在《中国电机工程学报》、《电力系统保护与控制》、《电力自动化设备》、《电力系统自动化》、《中国电力》等杂志上下载20篇相关论文，注意要限定期刊，关键词为：距离保护、零序保护、分布式电源等。 四、方案（设计方案、研制方案、研究方案）论证 根据个人的任务，确定以下内容： （1）运行方式的论证 具体说明对于本课题，的大运行方式及小运行方式。…………………… （2）短路点的论证 以哪些点为短路点，为什么？准确求取什么类型的短路故障？为什么 （3）短路电流求取 求出短路点的短路电流后，将要求出哪些支路的短路电流？ （4）整定计算方案 说明一下。 （5）仿真任务 ……该条泛泛地说下即可。 五、工作计划
错误！未找到引用源。 毕业设计 设计题目电力变压器保护设计 系（部）电力工程系 学科专业供用电技术 班级 姓名 学号 指导教师 二〇一四年四月二十三日
新疆工程学院毕业设计任务书 学生姓名杨志超专业班级供用电技术11-3班设计题目电力变压器保护设计 接受任务日期2014-3.1 完成任务日期2014-4.26 指导教师张尧指导教师单位新疆工程学院 设计目标利用计算机控制技术实现对电力变压器的保护，了解三相电力系统电力变压器的保护方法，并分析电力变压器微机保护的特点，设计出保护装置的总原理图及模拟信号到数字信号的转换过程。 设计要求2014年3月1日选题 2014年3月2日--16日查找资料与搜集数据2014年3月17日--4月14日设计报告 2014年4月15日--4月26日修改报告 教 师 指导 过程记录2014年3月1日讲解各报告大纲分组 2014年3月14日解答各组所遇到的问题 2014年3月27日学生教师会面查看进度 2014年4月12日查看所有人员报告，并提出修改建议。2014年4月26日答辩 参考资料【1】贺家李宋从距.电力系统继电保护原理.第三版【2】刘介才.工厂供电设计指导. 【3】刘笙.电气工程基础. 【4】何仰赞翁增银.电力系统分析.第三版
新疆工程学院毕业设计成绩表 学生姓名杨志超专业班级供用电技术11-3班设计题目电力变压器保护设计 考核项目考核内容 满 分 评 分 一、指导教师评分 1、工作态度与纪律10 2、基本理论、基本知识、基本技能和外文水平10 3、独立工作能力、分析和解决问题能力10 4、完成任务的情况与水平（论文与实物硬件质量）10 指导教师签字：年月日 二、评阅教师评分 1、论文质量（正确性、条理性、创造性和实用性）15 2、成果技术水平（理论分析、计算、实验和实物性能）15 评阅教师签字：年月日 三、答辩小组评分 1、完成任务书所规定的内容和要求 5 2、论文与实物的质量 5 3、课题设计内容的讲述10 4、回答问题的正确性10 答辩组长签字：年月日 四、答辩小组成绩评定： 负责人签字：年月日五、答辩委员会意见： 答辩委员会主任签字：年月日
110kV电网继电保护整定计算及仿真研究 一、选题背景与意义 目前，我国110kV输电网担负城市供电的艰巨任务，是我国输电网中的主干网。随着经济社会的高速发展和现代工业建设的迅速崛起，对其供电可靠性、经济性、灵活性和自动化水平的要求也在不断提高。但是，传统的110kV电网多为单侧电源网，其可靠性必然就要受到多方面的限制。随着电网建设与运维模式改革的不断推进与深化，近年来,小电源并网现象在各地市公司普遍存在,小水电、小热电、太阳能、秸秆电厂等具体形式不尽相同。由于110kV电网一般配置有距离与零序电流保护，分布电源的存在，以及实际生活中系统运行状态的不断变化，会导致保护范围变化甚至保护失效。这就给给保护整定带来很大难度。 针对110kV电网一般配置有距离与零序电流保护所存在的问题，本次设计通过对典型110kV配电网进行合理建模，研究系统中性点接地方式、系统最大最小运行状态以及分支系数对保护整定产生的影响，从而解决由系统变化导致的保护范围变化的问题。将对电网的安全稳定运行产生积极的意义。 二、课题关键问题及难点 本设计在分析继电保护原理的基础上，研究数字距离保护和零序电流保护，并针对线路实际运行时可能出现的各种故障，计算相应的监测量在故障时的参数，为保护方法提供相应的理论依据，提出合理的保护方案。 （1）等值阻抗计算与网络简化问题 合理的参数选择与网络化简，在保证精确性的前提下能大大减少整定计算中的工作量。（2）短路电流计算问题 针对典型故障点以及故障类型计算相应的故障电流，以此作为保护整定值的参考。（3）保护整定配合问题 相间短路故障不会产生零序电流，而单相接地故障在接地点有零序电流产生。零序电流保护灵敏 度较高，装置简单可靠，因此对于单相接地故障采用零序保护，相间短路故障采用距离保护。 （4）PSCAD仿真验证问题 模拟实际可能出现的各种故障，对保护进行校验，以此验证继电保护是否可靠，是否高效。
1.摘要 继电保护在电力的生产、输送及使用过程中都起到了至关重要的作用，为保证供电的可靠性做出了极大的贡献。其中对变压器的保护是重要的一部分，在电力的传输中变压器是至关重要的设备，完成电压等级的变换。对变压器的保护是电力系统继电保护的重要组成部分。 继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。实现继电保护功能的设备称为继电保护装置。本次设计是对某三绕组变压器继电保护的设计，气体保护和总差动保护组成了变压器的主保护，过电流保护是变压器的后备保护，另外还涉及了零序电流保护。设计的任务主要包括了六大部分，分别为运行方式的选择、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。要结合具体条件和要求，从装置的选型、配置、整定、实验等方面采取综合措施，突出重点，统筹兼顾，妥善处理，以达到保证电网安全经济运行的目的。 关键词：继电保护变压器短路电流整定计算
2.设计基本资料 已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数：MVA S N 5.31=，电压：kV 11/%5.225.38/%5.24110?±?±，接线：)1211//(//011--?y Y d y Y N 。短路 电压：5.10(%)=HM U ；6(%);17(%),==ML L H U U 。两台变压器同时运行，110kV 侧的中性点只有一台接地；若只有一台运行，则运行变压器中性点必须接地，其余参数如图所示。（图中的L1的参数改为L1=20km ） 电气主接线图 图2.1 电气主接线图 当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。 ～
毕业设计 设计题目电力变压器保护设计系（部）电力工程系 学科专业供用电技术 班级 姓名 学号 指导教师 二〇一六年四月二十三日
工程学院毕业设计任务书
工程学院毕业设计成绩表
摘要 电力变压器是电力系统中不可缺少的重要设备，他的故障给供电可靠性和系统的正常运行带来严重的后果，同时大容量变压器也是非常贵重的元件，因此，必须根据变压器的容量和重要程度装设性能良好的、动作可靠的保护元件。 本文是笔者在阅读了大量专业资料、咨询了很多的专家和老师的前提下，按照指导老师所给的原始资料，通过系统的原理分析、精确的整定计算。做出的一套电力变压器保护方案。 关键词电力系统故障，变压器，继电保护，整定计算
ABSTRACT The transformer is the essential equipment in the electrical power system．Its breakdown might bring the serious influence to the power supply reliability and the system safely operation．At the same time the large capacity power transformer is the extremely precious equipment．Therefore．We must install the reliable relay protection installment according to the transformer capacity rankand the important degree． The article is about the relay protection of the transformer.I had consulted many experts and teachers before I finished the article．At the same time the massive specialized materials was consulted by me． It is not diffcult to understand the logical organiztion of the article for readers．And the article will bring the usful help to the comrades who is working as a electrical engineer. Keywords Power System Fault Condition, Power Transformer, Relay
1 继电保护相关理论知识 1.1 继电保护的概述 研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。 1.2.1 继电保护的任务 当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。 1.2.2继电保护基本原理和保护装置的组成 继电保护装置的作用是起到反事故的自动装置的作用，必须正确地区分“正常”与“不正常”运行状态、被保护元件的“外部故障”与“内部故障”，以实现继电保护的功能。因此，通过检测各种状态下被保护元件所反映的各种物理量的变化并予以鉴别。依据反映的物理量的不同，保护装置可以构成下述各种原理的保护：（1）反映电气量的保护 电力系统发生故障时，通常伴有电流增大、电压降低以及电流与电压的比值(阻抗)和它们之间的相位角改变等现象。因此，在被保护元件的一端装没的种种变换器可以检测、比较并鉴别出发生故障时这些基本参数与正常运行时的差别．就可以构成各种不同原理的继电保护装置。 例如：反映电流增大构成过电流保护； 反映电压降低(或升高)构成低电压(或过电压)保护； 反映电流与电压间的相位角变化构成方向保护； 反映电压与电流的比值的变化构成距离保护。 除此以外．还可根据在被保护元件内部和外部短路时，被保护元件两端电流相位或功率方向的差别，分别构成差动保护、高频保护等。 同理，由于序分量保护灵敏度高，也得到广泛应用。 新出现的反映故障分量、突变量以及自适应原理的保护也在应用中。
电力变压器论文 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
福建电力职业技术学院 毕业论文 题目：浅谈变压器抗短路能力 提高的方法 专业：发电厂及电力系统 年级：2015级大专函授 学生姓名：王贵元 学号： 指导教师：黄朵 成人教育中心 2017年7月21日 目录 8 浅谈变压器抗短路能力提高的方法 摘要
2015年3月7日，石狮鸿山消防中队接到群众报警，称位于石狮锦尚工业区附近一室外变压器突然着火。接到报警后，该中队立即出动2辆消防车赶赴现场扑救，十几分钟后火灾被扑灭。目前，起火原因正在进一步调查中。2017年2月14日凌晨03时16分许，莆田荔城拱辰中队接到报警称：在荔城区拱辰街道幸福小区对面变压器着火，中队接到警后迅速赶赴现场。经侦查和询问得知变压器已断电，指挥员迅速下令警戒一组拉好警戒，防止无关人员进入；灭火一组利用干粉灭火器进行火势控制；灭火二组从大力车单干线出一把水枪对明火进行扑灭。为了防止复燃，消防官兵们又利用火钩、锄头等工具进行残火、余火的消灭。电力变压器是传输、分配电能的枢纽，是电力网的核心元件，其可靠运行不仅关系到广大用户的电能质量，也关系到整个系统的安全程度。电力变压器的可靠性由其健康状况决定，不仅取决于设计制造、结构材料，也与检修维护密切相关。本文就电力系统中变压器抗短路能力的提高的问题进行了探讨。 关键词：电力变压器短路电流策略 1 电力变压器概述 电子电力变压器主要是采用电力电子技术实现的，其实现过程所示。其基本原理为在原方将工频信号通过电力电子电路转化为高频信号，即升频，然后通过中间高频隔离变压器耦合到副方，再还原成工频信号，即降频。通过采用适当的控制方案来控制电力电子装置的工作，从而将一种频率、电压、波形的电能变换为另一种频率、电压、波形的电能。由于中间隔离变压器的体积取决于铁芯材质的饱和磁通密度以及铁芯和绕组的最大允许温升，而饱和磁通密度与工作频率成反比，这样提高其工作频率就可提高铁芯的利用率，从而减小变压器的体积并提高其整体效率。 2 变压器短路实验的分析 中国正在构建安全可靠、经济高效的电网，未来将形成由四个同步电网（“三华”电网、东北电网、西北电网和南方电网）异步联接构成的全国互联电网。特别是全国互
继电保护的配置与整定计算 （系统图36） 专业：电气工程及其自动化 摘要：一个电力系统的设计必须依据电力系统的继电保护四性要求（即选择性、速动性、灵敏性及可靠性）前提下进行的，设计电力系统也必须按照继电保护中各元件的配置与整定原则，对系统中的各元件进了保护的配置和整定计算，在设计电力系统前首先要对各个元件的参数机型计算，并对发电机和变压器配置相应的电流电压互感器。其次还要在电力系统中选定短路地点，并且对各个短路电流进行简单计算，一般情况下还需要参照继电保护中以最大和最小的运行方式分别计算两种运行方式下的三相短路电流、两项短路电流、单向接地短电流等等。完成上述工作后，还必须配合电力系统的保护装置，安装保护装置就必须进行整定计算，今天我们就一发电机型号为OF-50-2的发电机为例子，根据他的类型与容量分别配置纵差保护、复压保护、定子接地等电力系统标准的保护形式。关于变压力方面我们则以SFPL1-50000为重点，当然变压器也要在电力系统中安装保护装置，我们会对其配置瓦斯。差动、过流、过负荷等保护，电力系统中必须有电力线路的存在，作为重要连接组成部分我们主要给110KV线路配置距离保护、零序保护等，作为线路传送中还必须存在三相重合闸功能。母线的保护也十分重要，主要配置完全电流差动保护。本次毕业设计的主要参数来源依赖电力系统继电保护配置及整定计算》中的方法与原则，计算出保护的动作整定值与其动作时限值。 关键词：电力系统；继电保护；短路；配置；整定
RELAY PROTECTION CONFIGURATION AND SETTING CALCULATION (system figure 36) Major: Electrical Engineering and Automation Student：limingrui Instructor: HaoChen Abstract: the design of a power system must be based on the power system relay protection of requirements (i.e., selective, quick, sensitive and reliable) carried out under the premise, design the power system must also be in accordance with the components in the relay protection configuration and setting principle, to every component in the system into the protection configuration and setting calculation, in front of the design of power system first to model the parameters of each element calculation, and the corresponding configuration of generator and transformer current and voltage transformer. Secondly also in power system selected place short, and the short circuit current of each simple calculation, generally also need to reference in relay protection based on operation mode of the maximum and minimum are calculated under two operation modes of the three-phase short-circuit current, short-circuit current, one-way grounding short current and so on. The completion of the work, must also be combined with power system protective device, protective installations must setting calculation, today we a type of generator for OF-50-2 generator for example, according to his type and capacity are respectively arranged longitudinal differential protection, voltage protection, stator grounding power system standard forms of protection. We focus on SFPL1-50000 as a change of pressure, of course, the transformer should be installed in the power system protection devices, we will configure the gas. Differential, over current, over load protection, power system must be the existence of power line, as an important connecting part we mainly to 110kV line configuration distance protection, zero sequence protection, as a transmission line must also be three-phase reclosing function. Busbar protection is also very important, the main configuration of full current differential protection. The main parameter of this graduation project is the method and principle of the power system relay protection configuration and setting calculation. Key words: power system; relay protection; short circuit; configuration; setting
继电保护论文 继电保护是电力系统的重要组成部分，被称为电力系统的安全屏障，同时又是电力系统事故扩大的根源，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段；当电力系统出现故障时，继电保护系统通过寻找故障前后差异可以迅速地，有选择地，安全可靠地将短路故障设备隔离出电力系统，从而达到电力系统安全稳定运行的目的。本文从继电保护的现状与发展趋势出发，论述了电力系统继电保护技术的任务对继电保护的四个基本特性；继电保护的基本原理及继电保护装置的继电器特性，以及继电保护是怎样在由二次设备来控制保护一次设备的，并论述了电力系统继电保护的前景展望。 一、电力系统继电保护的作用与意义 随着电力系统的高速发展和计算机技术,通讯技术的进步,继电保护向着计算机化、网络化,保护、测量、控制、数据通信一体化和人工智能化方向进一步快速发展。与此同时越来越多的新技术、新理论将应用于继电保护领域,这要求我们继电保护工作者不断求学、探索和进取,达到提高供电可靠性的目的,保障电网安全稳定运行。 继电保护在电力系统安全运行中的主要做用 1、保障电力系统的安全性。当被保护的电力系统元件发生故障时,应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令,使故障元件及时从电力系统中断开,以最大限度地减少对电力系统元件本身的损坏,降低对电力系统安全供电的影响,并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。 2、对电力系统的不正常工作进行提示。反应电气设备的不正常工作情况,并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号,以便值班人员进行处理,或由装置自动地进行调整,或将那些继续运行会引起事故的电气设备予以切除。反应不正常工作情况的继电保护装置允许带一定的延时动作。 3、对电力系统的运行进行监控。继电保护不仅仅是一个事故处理与反应装置,同时也是监控电力系统正常运行的装置。 继电保护的顺利开展在消除电力故障的同时,对社会生活秩序的正常化,经济生产的正常化做出了贡献。不仅确保社会生活和经济的正常运转,还从一定程度上保证了社会的稳定,人们生命财产的安全。前些年北美大规模停电断电事故,就造成了巨大的经济损失,引发了社会的动荡,严重的威胁到了人们生命财产的安全。可见,电力系统的安全与否,不仅仅是照明失效的问题,更是社会安定、人们生命安全的问题。所以,继电保护的有效性,就给社会各方面带来了重大的影响。 二、继电保护的任务和基本要求 电力系统继电保护的任务 1、监视电力系统的正常运行。当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。当系统和设备发生的故障足以损坏设备或危及电网安全时，继电保护装置能最大限度地减少对电力系统元件本身的损
电力变压器保护设计规范说明 电力变压器保护设计规范（GB／T50062—2008） 4·0·1电压为3～110kV，容量为63MV·A及以下的电力变压器，对下列故障及异常运行方式，应装设相应的保护装置： 1，绕组及其引出线的相问短路和在中性点直接接地或经小电阻接地侧的单相接地短路。2，绕组的匝间短路。 3，外部相间短路引起的过电流。 4，中性点直接接地或经小电阻接地的电力网中外部接地短路引起的过电流及中性点过电压。5，过负荷。 6，油面降低。 7，变压器油温过高、绕组温度过高、油箱压力过高、产生瓦斯或冷却系统故障。 4.0.2容量为0.4MV·A及以上的车间内油浸式变压器、容量为0.8MV·A及以上的油浸式变压器，以及带负荷调压变压器的充油调压开关均应装设瓦斯保护，当壳内故障产生轻微瓦斯或油面下降时，应瞬时动作于信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器。 瓦斯保护应采取防止因震动、瓦斯继电器的引线故障等引起瓦斯保护误动作的措施。当变压器安装处电源侧无断路器或短路开关时，保护动作后应作用于信号并发出远跳命令，同时应断开线路对侧断路器。 4.0.3对变压器引出线、套管及内部的短路故障，应装设下列保护作为主保护，且应瞬时动作于断开变压器的各侧断路器，并应符合下列规定： 1，电压为10kV及以下、容量为10MV·A以下单独运行的变压器，应采用电流速断保护。 2，电压为10kV以上、容量为10MV·A及以上单独运行的变压器，以及容量为6.3MV·A及以上并列运行的变压器，应采用纵联差动保护。 3，容量为10MV·A以下单独运行的重要变压器，可装设纵联差动保护。 4，电压为10kV的重要变压器或容量为2MV·A及以上的变压器，当电流速断保护灵敏度不符合要求时，宜采用纵联差动保护。 5，容量为0.4MV·A及以上、一次电压为10kV及以下，且绕组为三角一星形连接的变压器，可采用两相三继电器式的电流速断保护。 4.0.4变压器的纵联差动保护应符合下列要求： 1，应能躲过励磁涌流和外部短路产生的不平衡电流。 2，应具有电流回路断线的判别功能，并应能选择报警或允许差动保护动作跳闸。 3，差动保护范围应包括变压器套管及其引出线，如不能包括引出线时，应采取快速切除故障的辅助措施。但在63kV或110kV电压等级的终端变电站和分支变电站，以及具有旁路母线的变电站在变压器断路器退出工作由旁路断路器代替时，纵联差动保护可短时利用变压器套管内的电流互感器，此时套管和引线故障可由后备保护动作切除；如电网安全稳定运行有要求时，应将纵联差动保护切至旁路断路器的电流互感器。 4.0.5对由外部相间短路引起的变压器过电流，应装设下列保护作为后备保护，并应带时限动作于断开相应的断路器，同时应符合下列规定： 1，过电流保护宜用于降压变压器。 2，复合电压启动的过电流保护或低电压闭锁的过电流保护，宜用于升压变压器、系统联络变压器和过电流保护不符合灵敏性要求的降压变压器。 4.0.6外部相间短路保护应符合下列规定：
继电保护毕业论文 1 前言 《电力系统继电保护》作为电气工程及其自动化的一门主要课程，在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特进行了此次的继电保护课程设计。 电力系统在运行中，可能发生各种故障和不正常运行状态。最常见同时也是最危险的故障是各种形式的短路，它严重的危机设备的安全和系统的可靠运行。此外，电力系统还会出现各种不正常的运行状态，最常见的如过负荷等。 在电力系统中，除了采取各项积极措施，尽可能地消除或减少发生故障的可能性以外，一旦发生故障，如果能够做到迅速地、有选择性地切除故障设备，就可以防止事故的扩大，迅速恢复非故障部分的正常运行，使故障设备免于继续遭受破坏。然而，要在极短的时间发现故障和切除故障设备，只有借助于特别设置的继电保护装置才能实现。 伴随着电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入了新的活力。因此，继电保护技术得天独厚，在接近半个世纪里的时间里完成了发展的4个历史阶段：继电保护萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。继电保护技术未来趋势是计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。 电力系统继电保护的基本作用是：在全系统围，按指定分区实时的检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损
坏。 2 设计资料分析与参数计算 电力系统的运行要求安全可靠、电能质量高、经济性好。但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。故障中最常见，危害最大的是各种型式的短路。为此，还应设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在的各种运行状态实施控制。这样才能更进一步地确保电力系统的安全运行。
电力变压器的保护配置 随着企业的快速发展，供电可靠性的要求不断提高，变压器的安全运行更是必不可少的条件。而合理可靠的保护配置是变压器安全运行的必备条件。现代生产的变压器，虽然在设计和材料方面有所改进，结构上比较可靠，相对于输电线路和发电机来说，变压器故障机会也比较少，但在实际运行中，仍有可能发生备种类型的故障和异常运行情况，这会对供电可靠性和系统的正常运行带来严重影响。为了满足电力系统稳定方面的要求，当变压器发生故障时，要求保护装置快速切除故障。 第一章电力变压器的故障及不正常工作状态 （一）变压器的故障 变压器的故障可以分为油箱外和油箱内两种故障。油箱外的故障，主要是套管和引出线上发生的相间短路和接地短路。油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁芯的烧损等。油箱内故障时产生的电弧，不仅会损坏绕组的绝缘、烧毁铁芯，而且由于绝缘材料和变压器油因受热分解而产生大量气体，有可能引起变压器油箱的爆炸。因此，当变压器发生各种故障时，保护装置应能尽快的将变压器切除。实践表明，变压器套管和引出线上的相间短路、接地短路、绕组的匝间短路是比较常见的故障形式，而变压器油箱内发生相间短路的情况比较少。 （二）变压器的不正常运行状态 变压器的不正常运行状态主要有变压器外部短路和过负荷引起的过电流；中性点直接接地电力网中，外部接地短路引起的过电流及中性点过电压；风扇故障或漏油等原因引起冷却能力的下降等。这些不正常运行状态会使绕组和铁芯过热。大容量变压器在过电压或低频率等异常运行工况下会使变压器过励磁，引起铁芯和其他金属构件过热。变压器处于不正常运行状态时，继电保护应根据其严重程度，发出告警信号，使运行人员及时发现并采取相应的措施，以确保变压器
毕业设计题目5 # 电力系统继电保护设计
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
电力变压器的保护 默认分类2008-09-26 15:06:24 阅读239 评论0 字号：大中小订阅 第一节电力变压器的故障类型和保护措施 一、故障 1、油箱内部故障：绕组相间短路、单相匝间短路、单相接地短路等 2、油箱外部故障：绝缘套管及引出线上的多相短路、单相接地短路等 二、不正常运行情况 1、油箱渗漏造成油面降低 2、外部短路引起的过电流 3、过负荷 三、变压器应设置的保护 1、瓦斯保护（800KVA以上）：重瓦斯（故障） 轻瓦斯（不正常运行） 反映油箱内部故障和油面降低 2、纵联差动保护或电流速断保护（故障） 1000KVA及以上（并联运行：6300KVA以上）纵联差动 2000KVA以上，电流速断灵敏度不够 作为引出线、套管及油箱内故障主保护 3、过电流保护（故障） 外部短路及内部短路的后备保护 4、过负荷保护（不正常运行） 反映对称过负荷 5、接地保护（故障） 110KV及以上大接地电流系统变压器——零序电流保护 外部接地短路引起B过流 内部接地短路的后备保护 6、温度保护（不正常运行） 上层油温监视，自动启动冷却风扇
第二节瓦斯保护 一、原理： 1、适用：800KVA及以上油浸式变压器 反映变压器油箱内部故障的主要保护 2、原理：故障→气体发挥→流向油枕 3、构成：瓦斯继电器 二、瓦斯继电器 1、作用：反映于气体的继电器 2、安装：位于油箱与油枕之间连接管的中部 连接管坡度（2~4%）：油箱→油枕气流顺利通过 顶盖与水平面坡度（1~1.5%)：防止气泡聚集在顶盖处 3、结构：浮筒式（已淘汰）——空心浮筒渗油，水银接点抗震性差 浮筒挡板式 开口杯挡板式 （1）浮筒挡板式 结构：上部——密封空心浮筒 下部——金属挡板 水银接点（可绕轴转动） 原理：a、正常运行： 浮筒浮起 挡板下降（重力作用）→水银接点断开 b、轻微故障： 气体上升 漏油层→油面下降→浮筒下转→水银接点动作，发信号 轻瓦斯 c、严重故障： 油流、气流→冲击挡板→水银接点动作→DL跳闸，且发信号
