山东陵城区恒盛35kV变电站新建工

10kV 并联电容器组成套装置

招标文件

(技术规范通用部分)

2016年07月济南

目录

1 总则

2 使用条件

3 技术参数和要求

4 试验

5 供货范围

6 供方在投标时应提供的资料

7 技术资料和图纸交付进度

8 标志、包装、贮存和运输

9 技术服务与设计联络

1 总则

1.1本规范书适用于10kV并联电容器组成套装置,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异(表)”为标题的专门章节加以详细描述。本规范书的条款,除了用“宜”字表述的条款外,一律不接受低于本技术规范条款的差异。不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异(表)”经需、供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。应遵循的主要标准如下:

GB 4208-2008 外壳防护等级(IP代码)

GB 1984-2003 高压交流断路器

GB 2706-1999 交流高压电器动、热稳定试验方法

GB/T 11024.1-2001 标称电压1kV以上交流电力系统用并联电容器第1部分:总则性能、试验和定额安全要求安装和运行导则

GB/T 11024.2-2001 标称电压1kV以上交流电力系统用并联电容器第2部分:耐久性试验

GB/T 11024.4-2001 标称电压1kV以上交流电力系统用并联电容器第4部分: 内部熔丝

GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求

GB/T5582-1993 高压电力设备外绝缘污秽等级

GB 50060-1992 3~110kV高压配电装置设计规范

GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器

GB 50227-1995 并联电容器装置设计规范

GB/T 6916-1997 湿热带电力电容器

GB/T 16927.2~GB/T 16927.6-1997 高电压试验技术

GB.311.1—1997 高压输变电设备的绝缘配合

GB 50150-2006 电气装置安装工程电气设备交接试验标准

DL/T 402-2007 交流高压断路器订货技术条件

DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件

DL 462-1992 高压并联电容器用串联电抗器订货技术条件

DL 5014-1992 330~500kV变电所无功补偿装置设计技术规定

DL/T 604-1996 高压并联电容器装置订货技术条件

DL/T 653-1998 高压并联电容器用放电线圈订货技术条件

DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则

DL/T 840-2003 高压并联电容器使用技术条件

JB 5346-1998 串联电抗器

ZBK48003-1987 并联电容器电气试验规范

GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级

ISO 12944-1998 色漆和清漆-防护涂料体系对钢结构的防腐蚀保护

Q/GXD 126.01-2006 电力设备交接和预防性试验规程(广西电网公司企业标准)

上述标准所包含的条文,通过在本技术规范中引用而构成为本技术规范的条文。本技术规范出版时,所列标准版本均为有效。所有标准都会被修订,供需双方应探讨使用上述标准最新版本的可能性。标准之间有矛盾时,按技术要求较高的标准执行。

1.6本设备技术规范书未尽事宜,由需供双方协商确定。

1.7供方应获得ISO9000(GB/T 19000)资格认证书或具备等同质量认证证书,必须已经生产过三台以上或高于本招标书技术规范的设备,并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有符合国家或行业规定的鉴定文件或等同有效的证明文件。对于新产品,必须经过挂网试运行,并通过产品鉴定。

2 使用条件

2.1户外使用

2.2并联电容器组成套装置接入系统概况

系统额定电压: 10 kV;

系统最高电压: 12 kV;

系统额定频率: 50 Hz;

系统中性点接地方式:不接地。

2.3周围空气温度

历年1h平均最高温度:+45 ℃

24h平均最高温度:+45 ℃

年平均最高温度:+37 ℃

最低温度:-10 ℃

最大日温差: 25 K

平均温度:+22 ℃

日照强度: 0.1 W/cm2(风速0.5m/s)

2.4 海拔高度:不超过1000m

2.5 最大风速: 35 m/s(离地面高10m处持续10min的平均最大风速)

2.6环境湿度

月平均相对湿度不大于95%

日平均相对湿度不大于95%

2.7 地震烈度: 8 度

水平加速度: 0.25 g

垂直加速度: 0.125 g

2.8 覆冰厚度: 5 mm。

3 技术参数和要求

3.1并联电容器组成套装置基本技术参数和性能

3.1.1并联电容器

3.1.1.1系统标称电压:10kV

3.1.1.2额定电压Un :11/√3kV(除特别注明外)

3.1.1.3额定频率:50Hz

3.1.1.4额定容量:见供货范围。电容器单元容量不小于200kvar。

3.1.1.5相数:三相。

3.1.1.6 电容器组采用单星形接线,中性点不接地。

3.1.1.7型式:为屋内框架组合式,见供货范围。

电容器组的保护配置应与电气主接线一致,即双星形接线配置不平衡电压或不平衡电流保护;单星形接线配置开口三角电压保护。保护形式见供货范围。

3.1.2串联电抗器

3.1.2.1型式:自冷,干式(半铁芯、磁屏蔽或铁芯,不采用完全空芯)或

全密封油浸式,户外或户内型,见供货范围。

容性无功补偿装置户内安装时,配置三相一体铁芯型浇注式电抗器;户外安装时,配置全密封油浸式三相一体铁芯型电抗器或半铁芯型、磁屏蔽型浇注式电抗器。

3.1.2.2系统标称电压:10kV

3.1.2.3额定频率:50Hz

3.1.2.4额定电抗率、额定容量:见供货范围。

3.1.2.5对于单相电抗器组成的三相电抗器组,每相电抗值不超过三相平均

值的±2%。

3.1.2.6 K≥

4.5%的电抗器的电抗值的容许偏差为0~+5%;K≤1%的电抗器的电抗值的容许偏差为0~+10% 。

3.1.2.7对于铁芯电抗器,在1.8倍额定电流下的电抗值与额定值之差不超

过-5% 。

3.1.3放电线圈基本技术参数

3.1.3.1型式:固体绝缘浇注式,带二次线圈,户外型。

3.1.3.2额定一次电压U1n:11/√3kV。(除特别注明外)

3.1.3.3额定频率:50Hz

3.1.3.4额定二次电压:100V或100/√3V。

3.1.3.5额定输出及准确级: 100VA,1 级

3.1.3.6配套电容器的额定容量:见供货范围。

3.1.4框架式装置的母线之间连接处及主电路中各连接处的温升应不超过50K。各电器设备的温升应不超过各自的规定。

3.1.5 耐受短路电流能力

3.1.5.1主回路中的电器设备、连接线及机械结构应能耐受短路电流和电容器内部极间短路放电电流的作用而不产生热的和机械的损伤及明显的变形。

3.1.5.2装置的额定短路耐受电流值按不小于31.5kA考虑。

3.1.6所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料

制成。钢材表面除锈等级达到或优于Sa2.5、St2,防腐耐久性达到H级(15年以上。至少达到M级中等水平,即10年以上)。直径12mm以下的螺栓、螺钉等应采用不锈钢材料制成,直径12mm及以上的螺栓应采用不锈钢材料制成或采用热镀锌。

3.1.7产品的设计和材料的选用应保证使用寿命不小于15年(除避雷器和电子元器件不小于10年外)。产品从交接验收合格之日起,如运行单位按“使用说明书”的规定进行运输、保管、安装和使用,当产品五年之内出现质量问题时,要求生产厂家免费更换新品或维修。

3.2并联电容器

3.2.1型式:框架式(或称组合式)电容器组。

3.2.2绝缘水平

工频耐受电压有效值:35/42kV(户外产品在型式试验时,应在淋雨下进行,斜线下的试验电压值为干燥状态下进行。)

雷电冲击耐受电压峰值(1.2~5/50μs):75kV。

3.2.3抗污秽能力:外绝缘爬电比距应不小于35mm/kV(按12kV计算)

3.2.4电容偏差

电容偏差应不超过其额定值的0~+5%,三相电容器组的任何两线路端子之间,其电容的最大值与最小值之比应不超过 1.02。电容器组各串联段的最大电容与最小电容之比, 应不超过1.02。

3.2.5过负荷能力

3.2.5.1稳态过电流

电容器组成套装置应能在不超过1.1×1.30In的稳态过电流下连续运行。该电流系由1.1Un、电容值偏差及高次谐波综合作用的结果。(由于电容器的电容可能达到1.05Cn,因而最大过电流可能达到1.365 In)。

3.2.5.2稳态过电压

装置的连续运行电压为 1.05Un,且能在下表所规定的稳态过电压下运行相应的时间.能为电容器所耐受而不受到显著损伤的过电压值取决于持续时间、总

的次数和电容器的温度.下表中高于 1.15Un的过电压是在电容器的寿命期间发生总共不超过200次为前提确定的。

3.2.6操作过电压和过电流

用不重击穿开关投切电容器组时,可能发生第一个周波其峰值不大于 2.2√2倍的施加电压(有效值),持续时间不大于1/2周的过渡电压,其相应过渡过电流,在这种情况下,电容器应能满足每年操作1000次。

峰值可达到100I

n

单台电容器及其保护用的熔断器(如果有)所能承受的涌流应分别满足相应标准GB3983.2-1989及DL 442-1991的要求。

装置应能将投入电容器组时产生的涌流限制在电容器组额定电流的20倍以下。

3.2.7最大允许容量

电容器应能满足在计入稳定过电压、稳态过电流和电容偏差的各种因素作用下,总输出容量Q不超过1.35Q

时正常运行。

n

3.2.8温升:电容器上层油面温升应不超过15K。

3.2.9金属外露件

电容器的金属外露件应有良好的防腐性能,并符合电工产品防腐标准及相应技术文件的要求。

3.2.10密封件

电容器单元应有良好的密封性能。其密封件应具有在所规定温度类别下限值到上限值的抗老化能力。

3.2.11外绝缘的电气距离:电容器外绝缘的电气距离应不小于0.23m。

3.2.12套管:电容器单元引出端子的套管能承受的水平拉力应不小于980N。

3.2.13线路端子的导电杆

线路端子的导电杆应有可靠的防转(扭)动措施,并配置铜铝过渡接头。线路端子的导电杆能承受的力矩应符合下表的数值。

3.2.14环境保护要求:电容器的浸渍剂应符合国家环保部门的有关规定。

3.2.15铭牌符合国家标准的要求,用耐腐蚀材料制成,字样、符号应清晰耐久,安装位置明显可见。

3.2.16 电容器的介质损耗因数(tanδ)

电容器单元采用全膜介质的电容器, 并有内置放电电阻和内熔丝。在额定电压下,环境温度20℃时测得的介质损耗因数应不大于0.05%。

3.2.17 电容器极间电气强度

电容器极间应能承受额定电压2.15倍的工频交流试验电压,历时10s.

3.2.18 局部放电

制造厂应对电容器单元逐台进行局部放电性能检查.预加电压至 2.15倍额定电压,保持1s,将电压降至1.35倍额定电压,保持10s,在此10s内,局部放电应熄灭。然后升压至1.6倍额定电压保持10min,此时,应无明显局部放电。

制造厂应提供电容器单元(或比拟元件)的常温下和温度类别下限时的局部放电熄灭电压值.常温下的局部放电熄灭电压值应不低于1.25倍额定电压;在温度类别下限时,局部放电熄灭电压值应不低于1.15倍额定电压。

极对壳局部放电熄灭电压,应不低于1.2倍最高运行线电压。

3.2.19 电容器单元

电容器单元应按GB11024的要求通过试验。

3.2.20内部熔丝

电容器单元的内部熔丝性能应符合GB11025的要求。

3.2.21 放电器

电容器单元内部放电元件,应能使电容器断开电源后,剩余电压在5min内自√2Un降至50V以下。

3.2.22 机械强度

电容器单元外壳应有足够的机械强度,应能承受正、负0.05MPa的压力,必要时在其适当部位设置起吊构件,并应能满足在起吊、运输时不会发生永久性变性,而其结构应能防止在运输过程中构架变形和联接部件松动。各附件应尽量采用通用标准件。

3.2.23 在压紧系数为1(即K=1)的条件下,全膜电容器绝缘介质的工作场强(实际运行状态下)不得大于57kV/mm。

3.2.24 必须提供供货电容器的局部放电试验抽检报告。报告必须给出局部放电起始电压、局部放电量和局部放电熄灭电压。要求:局部放电起始电压不小于1.5Un,局部放电量(1.5Un下)不大于100pC,局部放电熄灭电压不小于1.2Un。

供货的电容器极对壳局部放电熄灭电压不低于1.2倍最高运行线电压(外壳落地式产品)。

3.3串联电抗器

3.3.1最大短时电流

K≥4.5%的干式半铁芯电抗器应能承受额定电抗率倒数倍额定电流持续2S 的作用,而不产生任何热的机械的损伤。

铁芯电抗器及K≤1%的干式半铁芯电抗器应能承受25倍额定电流持续2S的作用,而不产生任何热的机械的损伤。

3.3.2过电流能力:合成电流(有效值)不超过1.3倍额定电流时,电抗器可连续运行。

3.3.3温升

油浸式铁芯电抗器绕组温升不超过55K,顶层油温升不超过50K。

干式电抗器采用F级绝缘,温升不应超过90K,最热点温度不应超过155℃。

3.3.4损耗

在工频额定电流下,75℃时的电抗器的损耗值应符合下表的规定,其偏差不大于+10%。

3.3.5绝缘水平

1min工频耐受电压(干、湿)(有效值):油浸铁芯电抗器35kV;干式电抗器42kV冲击耐受电压(1.2/50μs):75kV (峰值)

3.3.6爬电比距

外绝缘的爬电比距应不小于25mm/kV(相对于系统最高工作电压12kV),除特别说明外。

3.3.7安装方式:单相电抗器组成三相电抗器组时,三相水平安装。(除特别注明外)

3.3.8外绝缘尺寸要求:出线端子间、支柱绝缘子带电部分对地间的电气距离应不小于0.23m。

3.3.9电抗器外露的金属部分应有良好的防腐蚀层,并符合户外防腐电工产品的涂漆标准。

3.3.10电抗器应采用耐气候的绝缘材料。

3.3.11支柱绝缘子电压等级为:相间20kV、相对地35kV。支柱绝缘子的质量和机械强度符合相应标准的要求。

3.3.12半铁芯、磁屏蔽电抗器的构架和支撑件应采用低导磁材料,以免漏磁

造成过高温升。

3.3.13电抗器应放置在电容器组的中性点侧。

3.3.14 不得使用采用裸漆包线直接包绕的干式电抗器。

3.3.15 电感偏差

3.3.15.1在额定电流下,额定电抗率K≥

4.5%的电抗器,其电抗值的容许偏差为0~+5%;K≤1%的电抗器,其电抗值的容许偏差为0~+10%。

3.3.15.2 对于三相电抗器或单相电抗器组成的三相电抗器组,每相电抗值不超过三相平均值的±2%。

3.3.15.3 对于油浸铁芯电抗器,在1.8倍额定电流下的电抗值与额定值之差不超过-5%。

3.4放电线圈

3.4.1额定绝缘水平

额定短时工频耐受电压(湿/干):35/42kV(有效值)

额定雷电冲击耐受电压:75kV(峰值)

3.4.2高压端子间倍频电压耐受值:13kV ,试验频率为100Hz及以下1min,150Hz时40S,200Hz时30S。

二次端子对接地铁芯和外壳的工频耐受电压:3kV,1min。

3.4.3 绝缘电阻(20℃时)

一次绕组对二次绕组、铁芯和外壳:不小于1000MΩ/2500V。

二次绕组对铁芯和外壳:不小于500MΩ/1000V。

3.4.4放电性能

在额定频率和额定电压下,放电线圈与电容器直接并联,当电容器断电以后,

降至50V以下。放电线圈应能承受在1.58其端子间的电压在5s后应由√2U

1n

电压下电容器储能放电的作用。

√2U

1n

3.4.5放电线圈应满足下列运行条件的要求:

3.4.5.1稳态过电压。放电线圈的工频稳态过电压和相应的允许施加时间如下表所示。

3.4.5.2操作过电压及放电储存能量。用重击穿机率低的开关正常操作电容器组,关合时可能发生第一个峰值不大于2√2倍施加电压(有效值),持续时间不大于1/2周波的过渡过程;开断时可能受到1.37√2倍施加电压(有效值)的电容器储能放电的作用。

下长期过行,则

3.4.5.3工频加谐波过电压。如果放电线圈在不高于1.1U

1n

包括所有谐波分量在内的电压峰值不超过1.2√2U

1n

3.4.6绕组直流电阻应符合设计值规定。

3.4.7在1.1倍额定电压、额定频率和额定二次负荷(cosφ在0.8~1)的条件下试验时,绕组温升不超过55K(电阻法),顶层油温升不超过55K(温度计法)。

3.4.8在额定电压下,放电线圈应能承受二次短路电流在1s时间内所产生的热和机械力的作用而无损伤。

3.4.9外绝缘的爬电比距不小于25mm/kV(相对于系统最高电压),除特别说

明外。

3.4.10放电线圈套管应能承受500N的静荷载。

3.4.11放电线圈外露空气中金属部分应有良好的防腐蚀层,并符合户外防腐电工产品的涂漆标准及相应的技术文件的要求。

3.4.12 放电线圈两个高压端子之间、高压端子与外壳之间以及支柱绝缘子带电部分对地间的电气距离应不小于0.2m。

3.4.13放电线圈外壳接地螺栓直径应不小于8mm,二次出线端子螺杆直径不得小于8mm,并用铜或铜合金制成。

3.4.14产品结构部件应有足够的机械强度,并必须安装方便。产品应保证在预期寿命期内不必更换部件。

3.4.15 高压端子、二次端子、接地端子和铭牌等齐全,固定牢固。

3.4.16 放电线圈首末端必须与电容器首末端相连接,其间不得有断路器、熔断器或任何别的隔离器件。当串联电抗器置于电容器组的中性点侧时,放电线圈首末端可以与中性点相连接。

不能采用放电线圈的中性点与电容器中性点不相连的星形接线方式。不得使用放电线圈中心点接地的接线方式。

不得将电容器组三台放电线圈的一次绕组接成三角形或“V”形接线。

3.5金属氧化锌避雷器。

3.5.1型式:户外型,电容器保护用。

3.5.2额定值

额定频率:50Hz。

额定电压:17kV。

持续运行电压:13.6kV。

标称放电电流等级:5kA。

2mA直流方波通流容量不小于600A。

操作冲击电流残压(峰值):35kV。

雷电冲击电流残压(峰值):45kV。

3.5.3性能与结构要求

采用硅橡胶复合外套氧化锌避雷器,氧化锌避雷器接于电容器组的端部;氧化锌避雷器必须采用无间隙结构,外绝缘爬电比距不小于25mm/kV(外绝缘爬电距离≥300mm);不得使用四避雷器接线方式(三支星接一支接中性点),

3.5.4金属氧化锌避雷器的试验项目、方法、内容和要求按照有关标准执行。

3.6 布置和安装

3.6.1 装置的布置和安装应符合GB50227-1995的有关规定要求。

3.6.2 框架式装置的结构件应具备通用性与互换性。

3.6.3 最小电气间隙

3.6.3.1 户内装置的带电体之间、带电体与接地体之间的最小电气间隙应不小于下表所列数值。

表户内装置的最小电气间隙

mm

3.6.3.2 户外装置的带电体间、带电体与接地体间的最小电气间隙应不小于下表所列数值。

表户外装置的最小电气间隙mm

3.6.4 电容器组的安装尺寸

安装框架尺寸应使电容器在其上安装时能满足设计标准的要求,所有钢结构均应热镀锌。电容器组的安装尺寸不应小于下表所列数值。

表电容器组安装尺寸表mm

3.6.5 连接线及熔断器的安装

3.6.5.1 电容器至电容器组横联线之间必须采用软连接,不得将电容器的套管直接与横联线连接。

3.6.5.2 熔断器的安装必须符合DL 442-1991的要求。

3.6.6支撑绝缘、支柱绝缘子采用20kV级产品(按最高电压24kV下25mm/kV,除特别注明外);为防止锈蚀,安装框架应采用热镀锌处理。

3.7母线及连接线

3.7.1主母线:母线截面由供方确定,其长期允许电流应不小于1.5倍回路工作电流,同时应能承受三相短路电流为20kA时的动、热稳定要求。

3.7.2连接线:单台电容器至母线或熔断器连接线的长期允许电流不小于1.5倍单台电容器额定电流,同时应能承受三相短路电流为20kA时的动、热稳定要求。

3.7.3母线支柱绝缘子采用20kV电压等级产品(按最高电压24kV下25mm/kV,除特别注明外)。

3.7.4 电容器连接线应为软连接,或采用有伸縮节的铜排(或铝排),避免电容器因连接线的热胀冷缩使套管受力而发生渗漏油故障。

3.7.5 电容器、串联电抗器、放电线圈、避雷器、隔离开关等相互之间的铜(铝)排连接导线须全部做绝缘处理,可用热缩绝缘套管进行绝缘,也可采用硫化绝缘母线或采用涂刷有机硅阻燃导热高压绝缘涂料的包封措施。连接头应加阻燃型的绝缘盒。热缩绝缘厚度不小于2mm,接口处搭接长度不小于100mm。

3.8隔离开关(带接地刀闸)

3.8.1 型式:屋外,单接地,电动并可手动,三相联动。

3.8.2 额定电压: 35kV(户外)或10kV(户内)。

3.8.3 额定频率: 50Hz。

3.8.4 额定电流: 630A。

3.8.5 热稳定电流(有效值): 31.5kA-4s。

3.8.6 动稳定电流(峰值): 80kA。

3.8.7 接地刀闸:动热稳定与主刀闸一致。

3.8.8 操动机构:

主刀闸和接地刀闸的操动机构型式:电动并可手动。操动机构的控制柜应有足够的端子板,每块端子板应有15%的备用端子, 且要求采用OT接线方式(将电缆芯线弯圈后再上螺丝的接线方式),或采用管状接线方式(凤凰端子)。采用真空辅助接点,除控制、指示及连锁等通常用的辅助接点外,需有备用的常开与常闭线接点各4对,接地刀闸则为4对。二次元器件应为质量可靠,工艺要满足电气连接要求。机构内接线端子、螺丝应为铜质。

3.8.9 主刀闸和接地刀闸之间应有可靠的机械联锁,并应具有实现电气联锁的条件。

3.8.10 隔离开关底座、支架材料要热镀锌处理。

3.8.11 隔离开关及其操动机构应具有自锁能力,以保证隔离开关在风压、重力及地

震的作用下不能从合闸位置脱开或从分闸位置合闸。

3.8.12 机械特性:

三相操作1000次。进行本试验时,在隔离开关的一端应在施加纵向水平拉力,按连续操作顺序进行。在试验过程中不得进行任何的修理和调整,不得紧固任何部件,连接件中只允许按制造厂指定的间隔次数添加润滑剂。在试验过程不得出现振动、误动、运行不到位及损害。

3.8.13 接线端子板的机构负荷及材质:

垂直: 500N

纵向: 750N

横向: 400N

安全系数:静态3.5,动态1.67

接线端子板的材质应为铝质或铜质。

3.8.14 有符合国标要求的铭牌,铭牌用耐腐蚀材料制成,字样、符号应清晰耐久,铭牌在设备正常运行和安装时位置应明显可见。

3.9 其它

高压并联电容器单台保护用熔断器的相关要求详见 DL 442-1991和GB 15116.5-1994。

高压并联电容器用内部熔丝和内部过压力隔离器的相关要求详见DL/T 840和GB 11025-1989。

高压并联电容器用串联电抗器的相关要求详见 DL 462-1992。

高压并联电容器用放电线圈的相关要求详见 DL/T 653-1998。

高压并联电容器用金属氧化物避雷器的相关要求详见DL/T 804-2002。

4 试验

4.1 试验基本条件

4.除一次电路元件应分别进行试验外,进行装置整体试验时,有关接线都

必须按实际运行情况连接好;

(2)试验电压的频率应为50±0.5Hz;其波形应接近正弦波形(即两个半波基本一样,且峰值和方均根值之比不超过√2±0.07、总谐波畸变率不大于5%)。

(3)试验时的环境温度为10℃~40℃,并作记录。

(4)试验方法应符合ZBK48003-1987的要求。

4.2 外观检查

目测检查:引出端子和绝缘子是否有损伤,金属件外表面是否有损伤或腐蚀,各配套件是否有渗油、表面损伤、外壳变形,铭牌清晰,接地端子应有明显标志。

用量具测量:用量具按GB 50227-1995的要求检验有关的尺寸。按制造厂的技术图样,测量主要尺寸、外绝缘的电气距离。

4.3 电容测量

装置的电容可用实际测量电容的方法,也可根据装置内各单台电容器的实测电容用计算的方法来检验。

电容的初测,可在降低电压下测量(施加电压不高于0.15倍额定电压)

电容的复测,应在(0.9-1.1)倍额定电压、(0.8-1.2)fn下进行,所用测量方法应能排除由于谐波和测量回路内附件所引起的误差。测量准确度应不低于2%。

测量的方法应足以检出一个元件损坏(或一根熔丝熔断)。

4.4 电感(电抗)测量

当忽略电阻成分时,电抗为试验端电压和电流的比值。

干式半铁芯电抗器测量电感时,可以在降低电流和电压的情况下进行,也可以用电桥法测量。

测量垂直叠装的干式半铁芯电抗器的电感时,应使用三相电源。

4.5 耐电压试验

试验前应将不易承受试验电压的电器元件(如避雷器、电容器、放电线圈等)拆除,并另行试验。

4.5.1 工频耐电压试验

工频耐电压试验在装置的相间、相与地之间、辅助电路与地之间以及带电部件与绝缘材料制成或覆盖的外部操作手柄之间进行。

试验时,应从装置额定电压的一半或以下开始升压,在2~10s内均匀升高到试验电压值,并在该电压下保持规定的时间。

4.5.2 冲击耐电压试验

试验时,先施加15次正极性冲击,紧接着再施加15次负极性冲击。改变极性后,施加负极性冲击之前,允许施加数次低幅值的冲击。如果每一极性试验中均未发生多于2次的闪络且未发生击穿,则认为装置通过了该项试验。

4.6 温升试验

试验时,装置应按正常布置;应给装置施加不低于Un的电压,并使装置的容量在整个试验过程中等于1.35Qn。

试验时应有足够的时间使温度达到稳定。每隔1h~2h用温度计或热电偶或其它测温仪测量各规定部位的温度,同时测量最热区域2台电容器中间的冷却空气温度。当6h内连续4次测量温度的变化不超过1K时,认为温升达到稳定。

试验期间应测量装置的周围空气温度,此测量应用不少于3支经标准温度计校验过的水银温度计或热电偶进行。温度计或热电偶均匀布置在距装置约1m之处,放置高度应为装置各载流部分高度的平均值。取最后2次所测温度的算术平均值作为装置的周围空气温度。

为了避免由于温度的迅速变化而引起的误差,温度计或热电偶应置于盛有油的容器中,使热时间常数约为1h。

注:如受试验条件限制,本试验也可在额定电压下进行,然后换算到1.35Qn 下的温升值。

4.7 短路强度试验

装置的短路强度试验的目的是验证装置耐受由短路电流引起的热应力和电动应力的能力。

试验时,装置按正常使用情况安装,装置进线处的预期短路电流值按不小于31.5kA考虑,功率因数为0.25。

试验方法按GB 2706-1989,试验时,被试电容器组进线端子处短路。

试验后若母线没有过大变形,导线、绝缘支持件没有任何损坏,电气间隙和爬电距离仍符合规定,电器没有损坏,则认为装置通过了本项试验。

4.8 放电试验

放电试验应分别在每一组电容器上进行。用直流将电容器组充电至额定电压的峰值,然后接通放电装置。测量电压下降至50V所经历的时间,应在5s以内。

注:自动投切装置的放电试验可结合投切试验进行。

4.9投切试验

投切试验应参照GB 7675-1987的有关规定进行。

对于由多组电容器组成的装置,试验应对每一组进行,各投切操作30次,测量过电压及涌流;背靠背试验仅需对投入最后一组电容器组时进行测量,操作10次。

试验时,断路器应能正常切合,机械运动灵活,无操作力过大或卡住现象,与其相连接的机械联锁或其它附件承受上述操作次数后应未受损伤,且不应发生重击穿,过电压及涌流均不应超过规定值。

4.10 熔断器保护试验

内部熔丝试验:按GB 11025-1989的要求进行。

4.11 保护装置试验

对于框架式装置,可在一次电路上并接或撤出1~2台电容器以模拟电容器内部故障,或在二次回路上设定等价故障信号,保护装置在整定范围内应能正常动作。试验次数不少于3次。

4.12 自动控制试验

应能正确动作。试验次数不少于3次。

4.13 密封性试验

将电容器单元加热至(75±2)℃后保持6h,检查是否渗漏。

4.14 介质损耗因数(tgδ)的测量

电容器介质损耗因数的测量,应在(0.9~1.1)倍额定电压、(0.8~1.2)fn下,用能排除由于谐波所引起的误差的方法进行。测量的准确度应不低于20%。

4.15 局部放电试验

4.1

5.1 电容器单元出厂试验时,对其进行局部放电情况检查,此项试验与极间工频耐压同时进行,可采用声测法。预加电压至2.15倍额定电压,保持1s,将电压降到1.35倍额定电压,保持10s,在此前10s内,局部放电应熄灭。

4.1

5.2 电容器单元型式试验时,预加工频交流电压至2.15倍额定电压,保持1s,将电压降到1.2倍额定电压,保持10min,然后再升至1.5倍额定电压,保持10min。在后10min内不应观察到局部放电量的增加。电容器单元的局部放电量不应大于100PC。测量仪器和测试回路按ZBK48003-1987的规定要求。

4.16 局部放电熄灭电压试验

此项试验分别在常温下和产品的下限温度下进行。测试下限温度的局部放电熄灭电压值之前,应将产品置于下限温度下不少于8h。对电容器单元施加工频交流电压至局部放电起始后历时1s,降压至1.35倍额定电压保持10min,然后将电压升至1.6倍额定电压保持10min,在将电压降低,记录局部放电熄灭时的电压值。如果施加电压达到2.15倍额定电压时仍未见局部放电,则应停止试验。

4.17 放电器检验

本项检验在耐压试验后进行,用自放电法。

4.18 热稳定试验

4.18.1 本试验在电容器单元的型式试验时进行。

4.18.2 试验时将电容器单元置于绝缘油中,试验过程中绝缘油的温度为温度类别的上限温度加15℃。对电容器单元施加工频电压,历时48h。在整个试验过程中应使单元的容量等于1.58倍的额定容量并保持恒定。

4.19 套管及线路端子的机械强度试验

4.19.1 套管的机械强度试验:在套管顶部施加与其中心纵轴线垂直的拉力,在10min内进行5次。

4.19.2 线路端子的机械强度试验:在线路端子上用力矩扳手加扭力。

4.20 外壳机械强度试验

由制造厂采用行之有效的试验方法进行。

35KV断路器规范书(1)

1 总则 1.1 本设备技术规范书适用于35kV户外高压真空断路器,它提出了该断路器的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 需方在本规范书中提出的最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3如果供方没有以书面形式对本规范书的条款逐条提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准所包含的条文,通过在本技术规范书引用而构成的为本技术规范的条文。本技术规范出版时,的示版本均为有效。所有标准都会被修订,供需双方应探讨使用下列标准最新版本的可能性。有矛盾时,按现行的技术要求较高的标准执行。 GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》 GB 311.1 《高压输变电设备的绝缘配合》 SD/T318 《高压开关柜闭锁装置技术条件》 GB 7351 《局部放电测量》 GB2706 《交流高压电器动热稳定试验方法》 GB 4473 《交流高压断路器的合成试验》 DL/T 593 《高压开关设备的共用订货技术条件》 DL/T 402 《交流高压断路器订货技术条件》 DL/T 615 《交流高压断路器参数选用导则》 GB/T 5582 《高压电力设备外绝缘污秽等级》 GB/T13540 《高压开关设备抗地震性能试验》

技术规范书

技术规范书 1. 总则 1.1 本规范书适用于沈阳新北热电有限责任公司城市污泥低成本利用项目循环流化床热水锅炉循环水泵配套汽轮机及其辅助设备的功能设计、结构、性能、安装和试验等方面技术要求。 1.2 本规范书所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。供方应保证提供符合本规范书和工业标准的优质产品。 1.3 本规范书发出以后,如果供方没有以书面方式对本规范书的条文提出异议,那么需方可以认为供方提出的产品完全符合本规范书的要求。如有异议,供方应在投标书中以“对规范书的意见和同规范书的差异”为题的专门章节中加以详细描述。 1.4 在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。 1.5本规范书所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。 1.6供方对整套设备和辅助系统负有全责,即包括分包(或采购)的产品。分包(或采购)的产品制造商应事先征得需方的认可。 1.7 本规范书经供需双方确认后作为订货合同的技术附件,与合同正文具有同等效力。 2. 设计条件与使用条件 2.1 系统概况 2.1.1 本期工程:热网循环水系统扩容改造 2.1.2 改造循环水泵配套汽轮机1台 2.2 设备运行环境条件 2.2.1 安装地点:室内布置 2.2.2主厂房地坪(±0.000米)相当于海拔高度47.5m (黄海高程系) 2.2.3地震烈度:基本裂度 7 度 2.2.4各气象要素统计如下: 夏季7月份平均气温 29.5度 冬季采暖期各月平均气温–5.62度 历年平均气温 7.8度 降雨量:日最大215.5mm,小时最大89mm 湿度:夏季七月份平均相对湿度78% 历年最大积雪深度 200mm 历年最大风速 29.7m/s 冬季主导风向北、东北 夏季主导风向南、西南 最大冻土深度 1.40m

ZMOAⅢ氧化锌避雷器直流参数测试仪产品技术规范书(参考Word)

Z M O A-Ⅲ氧化锌避雷器直流参数测试仪 技术规范书 一、概述: ZMOA-Ⅲ氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷,根据《电力设备预防性试验规程》 DL/T596-1996中14.2的规定,发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物 避雷器做直流1mA电压(U 1mA )和0.75 U 1mA 下泄漏电流的检测。 本公司根据实地测量需求对仪器进行了改进,将直流高压电源、测量和控制系统有机结合,缩小仪器体积,减轻重量。操作设置人性化,通过遥控器实现远程遥控测量,并根据测量规程要求增加了自动测量环境温度功能,带有大容量存储器,可存储50组测试数据,掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。 二、产品关键字: 无间隙避雷器测试仪、避雷器直流参数测试仪、避雷器测试仪 三、采用标准:

DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》

DL/T 846-2004 《高电压测试设备通用技术条件系列标准》 DL/T 848-2004 《高压试验装置通用技术条件》 DL/T 596-2005 《电力设备预防性试验规程》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 GB4793-1984 《电子测量仪器安全要求》 GB191 《包装贮运标志》 GB/T.311-1997 《高压输变电设备的绝缘与配合》 四、仪器特点: 1.温度测量:自动感应环境温度并记入测试结果。 2.遥控测试:通过遥控器实现远程遥控测试,让测试更加安全、方便、快捷。 3.内部电源:可使用AC220V交流电,也可由内置充电电池供电使用。 4.使用方便:中文菜单,测量数据显示直观,内置前换纸打印机换纸方便,打印速度快。 5.测量准确:全数字化处理,内建精密数学模型,测量精度高,测试结果重复性好。 6.可存储50组测试数据,掉电不丢失,并能随时查看打印。 7.携带方便:高度、体积、重量仅为同类产品的3 0 %~7 0 % ,携带方便。 8、功能齐全:测量、显示、时钟、温度、结果打印一步到位。 五、主要技术参数: 1.测量范围:电压:0~30kV 纹波系数:≤1.5% 电流:0~1000μA 2.分辨率:电流:0.5μA 电压:0.1 kV

低压电容器柜技术规范

低压电容器柜技术规范

目录 1规范性引用文件 (1) 2技术参数和性能要求 (1) 3标准技术参数 (6) 4使用环境条件表 (8) 5试验 (8)

低压电容器柜技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB 7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备 GB 14048.1 低压开关设备和控制设备第1部分:总则 GB 14048.2 低压开关设备和控制设备第2部分:断路器 GB 4208 外壳防护等级(IP代码) GB 50150 电气装置安装工程电气设备交接试验标准 GB5585.2 电工用铜、铝及其母线第二部分:铜母线 GB/T 16935.1 低压系统内设备的绝缘配合 GB/T 15576 低压成套无功功率补偿装置 GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求 GB/T2681 电工成套装置中的导线颜色 GB/T 15291 半导体器件第6部分晶闸管 GB/T 3859.1 半导体变流器基本要求的规定 GB/T 3859.2 半导体变流器应用导则 GB/T 3859.4 半导体变流器包括直接直流变流器的半导体?自换相变流器 GB/T 13422 半导体电力变流器电气试验方法 GB/T 17626.2 静电放电抗扰度试验 GB/T 17626.3 射频电磁场辐射抗扰度试验 GB/T 17626.4 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 浪涌(冲击)抗扰度试验 GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 DL/T 781 电力用高频开关整流模块 DL/T1053 电能质量技术监督规程 DL/T 597 低压无功补偿控制器订货技术条件 DL/T 842 低压并联电容器装置使用技术条件 JB5877 低压固定封闭式成套开关设备 JB7113 低压并联电容器装置 IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 国家电网生(2009)133号《国家电网公司电力系统电压质量和无功电力管理规定》 国家电网科(2008)1282号《国家电网公司电力系统无功补偿配置技术原则》 2 技术参数和性能要求 2.1 低压电容器柜技术参数 2.1.1 低压电容器柜技术参数见技术规范专用部分的技术参数特性表。 2.2 性能要求

高低压柜技术要求及技术规范

高压柜技术要求及规范 一、有关技术标准 本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。若IEC标准和GB标准有不同之处,则应符合其中标准较高的一个。 1.1IEC62271-100 《交流高 压断路器》 1.2IEC-60044-1 《电流互感 器》 1.3IEC-60044-2《电压互感 器》 1.4IEC255《继电器》 1.5IEC282《高压熔断器》 1.6IEC62271-200 《1kV及 以上52kV及以下交流金属封闭开关设备和控制设备》 1.7IEC446《根据颜色和数字 鉴别导线》 1.8IEC529《外壳防护等级》 1.9IEC60694 《高压开关设 备标准的共用条款》 1.10IEC-6009-4《交流系统用 无间隙金属氧化物避雷器》 1.11IEC-62271-102《高压交流 隔离开关和接地开关》 1.12GB156-2003标准电压

1.13GB311.1-1993高压输变电 设备的绝缘配合 1.14GB311.6-83高电压试验技 术 1.15GB/T16927.1-16927.2-19 97高电压试验技术 1.16GB763-90交流高压电器在 长期工作时的发热 1.17GB2900.1-82电工名词术 语基本名词术语 1.18GB3309-89高压开关设备 常温下的机械试验 1.19GB7354-87局部放电测量1.20GB3906-2006 3.6~ 40.5kV交流金属封闭开关设备和控制设备 1.21GB11022-2011高压开关 设备通用技术条件 1.22SD/T318-89高压开关柜闭 锁装置技术条件 1.23DL/T402-1999交流高压断 路器订货技术条件 1.24DL/T404-2007户内交流高 压开关柜订货技术条件 1.25DL/T486-2000交流高压隔 离开关订货技术条件 1.26DL/T403-200012-40.5kV

35KV断路器技术规范书

2006年河南省电力公司设备技术条件 35KV断路器 二○○六年八月 目录

1 总则 2 设备规范数量 3 使用环境条件 4 主要技术参数及要求 5 监造 6 质量保证及试验 7 供货范围 8 技术文件 9 其它 附件一投标方应填写的备品备件和专用工具表 1 总则 1.1 本技术规范书的使用范围,仅限于变电站工程35KV

断路器的订货招标。 1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,卖方应保证提供符合国家有关最新工业标准的优质产品,并符合本技术规范书。 1.3 如投标方未以书面形式对本技术规范书的条文明确提出异议,则卖方提供的产品应完全满足本技术规范书的要求。 1.4 在签订合同之后,招标方有权提出因规范标准和规程发生变化而产生的一些补充要求,具体项目由招标方、投标方双方共同商定。1.5 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时,按其中要求较高标准执行。 1.6 本技术规范书的条款为订货合同的附件,与合同正文具有同等效力。 2 设备规范 2.1 设备名称:35KV (真空/SF6)断路器 2.2设备清单 型号数量台 额定电流 1600A 额定短路开断电流 31.5KA 额定短路关合电流 80KA 额定短路持续时间 4S 3 使用环境条件 安装于(户/内)外 3.1 海拔高度 1000m 3.2 最高温度 +45℃ 3.3 最低温度 -25℃ 3.4 最大日温差 25℃ 3.5 最大风速 30m/s 3.6 覆冰厚度 10mm 3.7 日照强度 0.1W/cm2 3.8污秽等级 要求泄漏比距不小于31mm/KV,按最高工作电压计算。

技术规范书

技术规范书 目录 第一章技术规范 (1) 1 总则 (1) 2 工程概况 (3) 3 工作范围 (6) 4 性能要求 (7) 5 质量保证 (10) 第二章供货范围 (13) 1 一般要求 (13) 2 供货范围 (14)

第三章技术资料和交付进度 (15) 1 一般要求 (15) 2 资料提交的基本要求 (15) 第四章工期要求 ............................................ 错误!未定义书签。第五章差异表 (16)

第一章技术规范 1 总则 1.1 本技术规范书适用于濮阳龙丰”上大压小”新建项目输煤构筑物外墙增加压型彩钢板及干挂蘑菇石封闭。它提出了该产品的性能、结构、设计、供货等方面的技术要求。 1.2 本技术规范书提出的是最低限度的技术要求,未规定所有的技术要求和适用的标准。投标方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务,同时必须满足国家有关安全、环保等强制性标准的要求。 1.3 如对本技术规范书提出差异(无论多少),都必须清楚地表示在本技术规范书第5节要求的“差异表”中。否则将认为投标方完全响应本技术规范书的要求。 1.4 投标方须执行本技术规范书所列标准。有矛盾时,按较高标准执行。投标方在产品设计和制造中所涉及的各项规程,规范和标准必须遵循现行最新版本的规定。 1.5 产品采用的涉及到的全部费用均被认为已包含在总报价中,投标方应保证招标方不承担有关设备专利的一切责任。 1.6 投标方应提供高质量的产品,即产品应是成熟可靠、技术先进的产品。如投标方提供的产品由于设计、制造质量问题而无法长期连续、

10kV电容器技术规范书

和县和成矿业35kV变电站工程10kV并联电容器成套装置 技术规范书 批准: 审核: 校核: 编写: 巢湖鼎力电力工程设计有限公司 2008年05月巢湖

目录 1. 总则 2. 技术要求 3. 使用环境条件 4 . 设备名称及套数、型号规格 5 . 设备概况 6. 配件的技术要求及质量保证 7. 整机 8. 技术服务 9. 质量保证和试验 附图:电容器接线图

1总则 1.1本规范书的使用范围仅限于和县和成矿业35kV变电站工程10kV并联电容器成套装置的定货,它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本规范书和工业标准的优质产品。 1.3本规范书所使用的标准如遇与供方所执行的标准发生矛盾时,按较高标准执行。 1.4如果供方没有以书面形式对本规范书的条文提出异议,那么需方可以认为供方所供的产品应符合本规范书的要求。 1.5在签定合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充要求,根据具体情况由供需双方共同商定。 2技术要求 2.1 设备制造应满足下列规范和标准 DL/T628-1997 《集合式并联电容器装置设计规范》 GB50227-95 《并联电容器装置设计规范》 GB311.1-83 《高压输变电设备的绝缘配合》 GB5582 《高压电力设备外绝缘污秽等级》 GB311.2-311.6 《高电压试验技术》 GB3983.2-93 《高电压并联电容器》 GB11024-89 《高电压并联电容器耐久性试验》 GB11025-89 《并联电容器用内部熔丝和内部过电压隔离器》 ZBK48003-87 《并联电容器电器试验规范》 JB3840 《并联电容器单台保护用高压熔断器》 SD205-87 《高压并联电容器技术条件》 DL462-92 《高压并联电容器用串联电抗器订货技术条件》 DL653-1998 《高压并联电容器用放电线圈订货技术条件》 其它有关的现行标准 3使用环境条件 3.1 海拔高度:1000m

南方电网费控电能表用外置低压断路器技术规范书

费控电能表用外置低压断路器设备采购技术规范书 广东电网有限责任公司 2016年7月

目录 第 1 章技术条件 (1) 1.1应遵循的标准 (1) 1.2工作环境 (2) 1.3分类 (2) 1.4特性要求 (3) 1.5外形结构 (4) 1.6基本要求 (9) 1.7试验方法 (13) 1.8外形尺寸图 (19)

第 1 章技术条件 1.1 应遵循的标准 GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 2423.1-2008 电工电子产品环境试验第2部分:试验方法试验A:低温 GB/T 2423.2-2008 电工电子产品环境试验第2部分:试验方法试验B:高温 GB 10963.1-2005 电气附件家用及类似场所用过电流保护断路器第1部分:用于交流的断路器 GB 14048.1-2012 低压开关设备和控制设备第1部分:总则 GB 14048.2-2008 低压开关设备和控制设备第2部分:断路器 GB 14048.3-2008 低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器 GB/T 17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2008 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验 GB/T19334-2003 低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨 GB/T 20645-2006 特殊环境条件高原用低压电器技术要求 GB/T 21706-2008 模数化终端组合电器 GB/T 26572-2011 电子电气产品中限用物质的限量要求 Q/CSG 1209003-2015 中国南方电网公司单相电子式费控电能表技术规范 Q/CSG 1209004-2015 中国南方电网公司三相电子式费控电能表技术规范

目前我国断路器型号根据国家技术标准的规定

目前我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成:其代表意义为: ①—产品字母代号,用下列字母表示:S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。 ②—装置地点代号;N—户内,W—户外。 ③—设计系列顺序号;以数字1、2、3……表示。 ④—额定电压,KV。 ⑤—其它补充工作特性标志,G—改进型,F—分相操作。 ⑥—额定电流,A。 ⑦—额定开断电流,KA。 ⑧—特殊环境代号。 GW-110(III)W-630、 G------隔离开关 W------户外使用 110---------适用于额定电压为110KV的系统中 (Ⅲ)-------Ⅲ型(设计序号) 630---------适用于额定电流在630A以下的系统中 GN22-10/2000、 G------------隔离开关 N------------户内使用 22-----------设计序号 2000-----------适用于额定电流在2000A以下的系统中 SW2-110II S-------------少油断路器 W-------------户外使用 2------------设计序号 110----------适用于额定电压为110KV的系统中 II-----------本系列开关中的II型开关 低压隔离开关: HD、HS系列隔离开关; HR系列熔断器式隔离开关; 低压断路器: DW10系列框架式自动开关; DWX15、DWX15C系列万能式限流断路器; DW17(ME)系列万能式断路器; DZ10系列塑料外壳式自动开关; DZ15系列塑料外壳式断路器; DZX10系列塑料外壳式限流断路器; DZ20系列塑料外壳式断路器; DZ25系列塑料外壳式断路器;

避雷器技术规范

中华人民共和国电力行业标准 进口交流无间隙金属氧化物 避雷器技术规范 DL/T613—1997 Specification and technical requirement for import AC gapless metal oxide surge arresters 中华人民共和国电力工业部1997-05-19批准1997-10-01实施 前言 本规范是根据1991年电力部避雷器标准化技术委员会年会上提出的任务制订的(后补列为95DB087—95计划)。 本规范是根据我国电力系统运行条件,按国际标准IEC99—4《交流无间隙金属氧化物避雷器》和有关国家标准制订的。由于国家标准GB11032—89《交流无间隙金属氧化物避雷器》与IEC99—4标准对中性点非直接接地系统中避雷器的规定有所不同,增加了制订本规范的难度。在本规范的制订中尽量总结我国进口与国产交流无间隙金属氧化物避雷器的使用与生产经验,体现其先进性与实用性,为引进产品提供了较全面的技术要求。 本规范由电力工业部避雷器标准化技术委员会提出并负责起草。 主要起草人:舒廉甫、梁毓锦、李启盛、陈慈萱、刘先进。 1范围 本规范规定了进口交流无间隙金属氧化物避雷器的技术要求,并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。 本规范适用于3kV~500kV交流电网进口无间隙金属氧化物避雷器的技术谈判,并给出应遵循的基本要求,以及一般情况下的推荐值,个别地区的特殊使用条件应由订货单位向外商及制造部门提出,本规范不作规定。 2引用标准 下列标准包含的条文,通过在本规范中引用而构成为本规范的条文。本规范出版时,所示版本均为有效。所有标准都会被修订,使用本规范的各方应探讨使用下列标准最新版本的可能性。 GB156—93标准电压 GB311.1—83高压输变电设备的绝缘配合 GB2900.12—89电工名词术语避雷器 GB/T5582—93高压电力设备外绝缘污秽等级 GB11032—89交流无间隙金属氧化物避雷器 IEC71(93)绝缘配合 IEC99—4(91)交流无间隙金属氧化物避雷器 3名词术语、符号定义 名词术语、符号定义与所引用的标准一致。

低压断路器规程

HSW1型智能型万能式低压断路器检修规程 1 范围 1.1本规程适用于杭州之江开关股份有限公司生产的智能型万能式断路器规程。 1.2本规程适用于#5、#6机组中的所有低压智能型断路器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本标准,然而,其鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB14048.2《低压开关设备和控制设备低压断路器》 1EC60947—2《低压开关设备和控制设备低压断路器》 DL/.T596.1996电气设备预防性规程 DL/.T617.1997气体绝缘金属封闭开关设备技术文件 华北电力集团公司二000年《电力设备交接预防性试验规程》 3 总则 3.1本规程规定了HSW1系列智能型万能式低压断路器 3.2预试项目按相关标准执行 4 型号含义 5 结构特点 断路器为全体布置形式,且有结构紧凑,体积小的特点。 触头系统封闭在绝缘底板内,且每个触头边都用绝缘板隔开,形成一个小室,智能型脱扣器,手柄操作机构,电动操作机构依次排在前面形成各自独立的单元,如其中一个单元坏了,可将其拆下换上新的一般无需检修。 企业代号 极数(四极标以4,三极时不标) 断路器的壳架等级额定电流 设计序号 万能式断路器 HS W 1

6主要技术参数 6.2断路器的最大耗损功率(环境温度﹢40℃)。 HSW1—1000 三级210V A 四级250V A HSW1—4000 三级1200V A 四级1220VA HSW1—2000 三级360V A 四级420V A HSW1—6300 三级1250V A 四级1350V A HSW1—3200 三级870V A 四级1020V A 断路器在不同环境温度下额定电流变动表见下表 注:以上数据仅作为指导、参考用 7 检修周期和内容 因其断路器机械、电器特殊性一般无需检修只能做一般性检查。 7.1周期为小修每年2次 大修随机组大修新投运一年后大修。 7.2检修内容 投运以后的断路器应定期进行清扫,以保持绝缘件,导电件表面的清洁,紧固各部螺丝,以免过热。 检查各部连接销子,有无磨损或丢失。 定期对断路器各转动部位,加润滑油、防止机械犯卡,定期对断路器上一次隔离插头的接触部位应定期清理并涂上新的导电膏。 定期清扫母线,紧固母线各连接螺丝。 临时性检修根据运行情况再定。

技术规范书

第五章技术标准和要求 技术规范书 一、总则 1、本技术规范书是2017-2018年度中国联合网络通信有限公司新疆维吾尔自治区分公司 室内覆盖系统、小区覆盖系统、WLAN系统工程施工招标文件向投标方提出的技术要求,作为 投标方制定技术应答书的依据。投标方可根据自身实际情况进行点对点应答,投标文件必须对 招标文件的每一条款作出明确答复,不应使用诸如“已知”、“理解”、“同意”等非明确答复, 否则可能导致投标无效。投标人须对每一款作出明确答复(如果需要,可给出详细的应答内容),否则将可能被视为放弃应答。诸如“已知”、“理解”、“明白”或“同意”等这样非确切的答复 是不可接受的。如招标文件中所列指标有具体要求、参数或指标要求的,投标文件中除回答“满足”、“部分满足”或“不满足”外,还须列出具体要求、参数或指标。 2、对于本规范书提出的有关要求,投标方应在技术应答书中逐条应答,说明能否满足要求。如有不符合之处,须提出充分理由并加以详尽说明。对于相关技术参数指标、组织架构、 组织运作等内容的应答,投标方应在投标文件中提供相应的测试报告或其他证明文件资料。 3、投标方按本技术规范书要求为招标方室内分布系统、小区覆盖系统、WLAN系统网络建 设提供工程施工服务。“工程施工服务”是指室内分布系统、小区覆盖系统、WLAN系统建设中 涉及的协助设计院进行工程勘测、站点方案设计配合、物业协调和谈判、系统安装、开通调试(不含主设备调测、交钥匙工程涉及设备的调测)、培训、保修和售后服务等一切服务。 4、投标方所提供服务和辅助材料的性能、功能应完全符合投标方申明的标准,并满足或 高于招标方提出的要求。本技术规范书中未说明但国际、国家、行业标准、企业标准、中国联通集团及中国联通新疆分公司已有相关要求或建议的,投标方提供的服务和辅助材料的性能、 功能应符合相应的最新要求或建议。 5、投标方应按应答承诺提供工程施工服务和辅助材料,不得擅自更换。 6、对于本技术规范书中未能提出的系统性能指标和不合理的功能配置,投标方应在建议 书中加以补充说明,并提供有关详细资料。 7、投标方应派遣具备相应资质、熟悉设备、经验丰富的技术专家或技术人员提供优良的 服务。 8、所有由投标方提供的产品或服务(由投标方提供的解决方案中所涉及到的所有项目包 括技术,软硬件等)所引发的知识产权纠纷由投标方负责,招标方对此不承担任何责任。 9、若因投标方提供的辅助材料品质不合格或工程服务质量不合格造成的费用或损失由投 标方承担,由此造成重大损失的,招标方有权取消投标方的中标资格,并保留向投标方提出进一步索赔的权利。

HY5W-72-186避雷器技术规范书[1]

HY5WZ-72/186变压器中性点特制复合外套氧化锌避雷器 技术规范 孙浩良 二00六年十一月

1范围 本规范规定了HY5WZ-72/186复合外套避雷器的技术要求,并按本规范规定的试验项目、试验方法和技术要求的标准进行设备验收。 本规范适用于复合外套避雷器的采购,并给出应遵循的基本要求,以及一般情况下的推荐值。 2执行标准 下列标准包含的条文,通过在本规范中引用而构成为本规范的条文。本规范执行时,所列版本均为有效。所有标准都会被修订,使用本规范的各方应相应的执行下列标准最新版本。 GB156—93标准电压 GB311.1—97高压输变电设备的绝缘配合 GB2900.12—89电工名词术语避雷器 GB/T5582—93高压电力设备外绝缘污秽等级 IEC71(93)绝缘配合 GB11032-2000 交流无间隙金属氧化物避雷器 3使用条件 3.1系统最高工作电压 与电力系统标称电压相适应的系统最高工作电压见表1(有效值)。 3.2系统额定频率 50Hz。 3.3海拔高度 不超过1000m。 3.4环境温度 最高温度不高于54℃; 最低温度不低于0℃; 最大日温差不大于25℃。 3.5最高相对湿度 25℃下为90%。 3.6最大风速 不大于35m/s。 3.7日照能量 在风速0.5m/s下为0.11W/cm2。 避雷器运行在该日照下,复合外套表面的温度一般不超过60℃。

3.8污秽等级 根据避雷器安装地区的污秽情况选用避雷器外绝缘污秽等级。见表2。 表2电力设备污秽分级标准 注:本规范执行污秽等级Ⅳ级。 3.9耐地震能力 地震烈度8度地区: 地面水平加速度0.25g; 地面垂直加速度0.125g。 4技术参数 4.1直流1mA参考电压 避雷器本体,应测量通过直流参考电流为1mA时的直流参考电压,其值不小于下表: 4.2 0.75倍直流1mA参考电压下的泄漏电流不大于50μA。 4.3避雷器雷电冲击伏秒特性 避雷器雷电冲击(波头时间1μs-10μs)伏秒特性曲线应比被保护的变压器中性点雷电冲击伏秒曲线低10%以上。 4.5额定拉伸负荷 避雷器应承受至少15倍避雷器自重的额定拉伸负荷1min不损坏,完全符合《GB11032-2000 交流无间隙金属氧化物避雷器》标准要求。 4.6密封性试验 避雷器本体应有可靠的密封,在运行中不应有因密封不良而影响避雷器的性能。 4.7短路电流性能 保证在通过以下短路电流时,避雷器不发生损坏:

0 4kV无功补偿技术规范

0.4kV无功补偿装置 技术规范书 买方:青岛双星轮胎工业有限公司 卖方: 2015年月 一、总则 1.1 本技术协议适用于青岛双星轮胎工业有限公司环保搬迁转型升级绿色轮胎智能化示范基地电气配套建设项目。它提出了0.4kV无功补偿装置及附属设备功能设计、选材、制造、检测和试验等方面的技术要求。 1.2 为避免无功补偿导致的谐波放大及电容器过电流,采用串联7%电抗器设备,防止五次以上谐波的放大,同时起到分流谐波电流的作用。 1.3 卖方提供的所有图纸、文件、铭牌均用中文,每颗电容应有铭牌,标明:厂名、额定电压、频率、容量等。 1.4 本协议书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。卖方应提供符合本协议书和有关最新国家标准、电力行业标准的优质产品。 1.5 本协议书所使用的标准如与卖方所执行标准不一致时,应按水平较高标准执行。 1.6卖方要提供关键元器件清单及供应商质保书和供应能力承诺。 1.7卖方要提供国家权威部门出具的半导体电子开关控制投切电容器成套设备检验报告及CCC认证报告。 1.8本技术规范书经买卖双方确认后作为合同的技术文件,与合同正文具有同等法律效力。随合同一起生效。本协议书未尽事宜,双方协商确定。

1.9卖方需根据图纸中标注的实际容量对无功补偿设备进行合理分组配置。补偿柜外观颜色与低压柜一致(RAL7035)。 二、技术标准 应遵循的主要国家标准和行业标准: GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB50171-2012 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB/T 12747.1-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 12747.2-2004 《标称电压1kV及以下交流电力系统用自愈式并联电容器》GB/T 15576-2008 《低压成套无功功率补偿装置》 GB/T 22582-2008 《电力电容器低压功率因数补偿装置》 GB/ 15945-1995 《电能质量电力系统频率允许偏差》 GB/ 12326-2000 《电能质量电压允许波动和闪变》 GB/ 15543-1995 《电能质量电压允许允许不平衡度》 GB/14549-93 《电能质量公用电网谐波》 GB/12325-90 《电能质量供电电压允许偏差》 JB/T 7115-2011 《低压电动机就地无功补偿装置》 JB/T 8958-1999 《自愈式高电压并联电容器》 GB /T 14048.1-2006 《低压开关设备和控制设备》 NB/T 41003-2011 《标称电压1000V及以下交流电力系统用自愈式并联电容器 质量分等》 DL /T 842-2003 《低压并联电容器使用技术条件》 以上仅列出主要标准但不是全部标准。

12kV柱上断路器技术规范

12kV柱上断路器技术规范

目录 1规范性引用文件 (1) 2技术参数和性能要求 (1) 1 标准技术参数 (5) 3使用环境条件表 (6) 6试验 (7) 附件:一二次设备连接 (12)

12kV柱上断路器技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本适用于本文件。 GB 311.1高压输变电设备的绝缘配合 GB 1207 电磁式电压互感器 GB 1208 电流互感器 GB 1984高压交流断路器 GB 1985高压交流隔离开关和接地开关 GB 3309高压开关设备常温下的机械试验 GB 4208外壳防护等级 GB 8905SF6电气设备中气体管理和检测导则 GB 50150电气装置安装国内工程电气设备交接试验标准 GB/T 11022高压开关设备和控制设备标准的共用技术要求 GB/T 12022工业六氟化硫 GB/T 22071.1 互感器试验导则第1部分:电流互感器 GB/T 22071.2 互感器试验导则第2部分:电磁式电压互感器 DL/T 40312kV~40.5kV高压真空断路器订货技术条件 DL/T 486交流高压隔离开关和接地开关 DL/T 593高压开关设备的共用技术要求 DL/T 615交流高压断路器参数选用导则 DL/T 84412kV少维护户外配电开关设备通用技术条件 2技术参数和性能要求 2.1断路器技术参数 断路器技术参数见本部分专用部分的技术参数特性表。 2.2通用要求 2.2.1真空断路器要求 a)同型号真空断路器所配用的灭弧室,其安装方式、端部联结方式及联结尺寸应统一。 b)真空断路器灭弧室的外绝缘可采用干燥空气或复合绝缘材料。 c)真空断路器应装设记录操作次数的计数器。 d)真空断路器应采用操动机构与本体一体化的结构。 e)真空灭弧室应与型式试验中采用的一致。 f)真空灭弧室允许储存期不小于20年,出厂时灭弧室真空度不得小于1.33×103Pa。在允许储存期内,其真空度应满足运行要求。 g)真空灭弧室在出厂时应做“老炼”试验,并附有报告。 h)断路器的绝缘套管宜采用抗紫外线能力强、具有憎水性等性能的复合绝缘材料,伞裙宜采用大、小伞裙交替结构,截面不小于300mm2。

技术规范书

1、。 1.1 招标货物一览表 2项目概况 2.1 建设背景 现场作业的安全主要依靠现场管理人员的监督及现场作业人员的自律,由于现场作业点多面广,经常出现安全隐患及违章操作现象,从而造成或引起安全事故发生。现场作业安全监督及图形化实时监控措施的研究是为了根治作业人员习惯性违章,规范作业人员的行为,如现场出现有操作不规范或安全隐患的信息,立刻作出相应的应急处理,以确保现场作业的安全运行、规范操作,为电力现场作业人员提供有效的人身安全监控与防护手段,对于预防或减少电力系统人身等恶性事故具有十分重要的理论意义和实用价值。 2.2 现状分析 安全监控困难:现场作业的安全主要依靠现场管理人员的监督及现场作业人员的自律,由于现场作业点多面广,经常出现安全隐患及违章操作现象,从而造成或引起安全事故发生。 不能指挥多个现场作业:现场作业地点分散,现场管理人员只能对一个现场作业进行监督,不能做到同时指挥多个现场进行作业,费时、费力,难以保证现场作业的进度。 2.3 建设目标 通过现场作业安全监督及图形化实时监控系统,现场作业人员可以实时将现场作业的视频传输到监控中心,管理者能够及时了解与掌握作业现场安全工作的部署,监控中心能够同时指挥多个现场进行作业,实现现场作业视频文件的存储与回放。 2.4 建设原则 根据现场作业安全监督及图形化实时监控系统的实际需要和系统建设的目标,本项目建设应遵循以下原则: 1、经济性原则 项目设计过程中,将充分利用现有设备、网络等设施类环境资源;最大限度依托并整合现有技术应用、数据信息等资源体系;在可用性的前提条件下充分保

证系统建设的经济性,提供投资效率,避免重复建设。 2、成熟性原则 本系统的设计应该尽量的采用经过市场证实的成熟的技术,减少技术风险。 3、可扩展性原则 为适应发展要求和系统自身建设需要,本系统的设计要充分考虑系统应用动态变化因素,通过现代信息技术的应用和规划设计,充分保障系统的可扩展性,以适应系统需求的变化,支持迭代开发。 4、标准化和规范化原则 严格遵循国家及地方的有关法律法规、标准和技术规范的要求,从业务、技术、运行管理等方面对项目的整体建设和实施进行初步设计,充分体现标准化和规范化。 5、安全性原则 安全体系建设是本项目重点建设内容之一,严格遵循国家及地方的有关信息系统安全保密的有关政策、标准和规范的要求,使信息系统在网络、应用、数据信息等多层面获得有力的安全保障。并且采用业界成熟的安全技术,切实避免系统破坏和数据泄密。 6、先进性原则 立足先进技术,采用主流技术,在满足需求的基础上,使系统具有国内领先技术的水平。 7、开放性原则 采用的技术均为开放技术、利于移植,这样有利于降低采购价格,保证服务质量。 8、易用性原则 本系统使用涉及电业局各个层面的用户,系统在设计过程中要针对不同层面的使用者的应用水平,充分考虑系统的易用性,保障本系统建成后的应用与推广。 2.5 建设内容 软件系统应实现以下的基本内容: 1.图像管理:监控中心可对作业现场所选摄像头实时图像根据实际需要进行显 示、抓拍等操作。 2.现场监督:现场作业与安全监控相结合,通过图形化方式直观显示现场作业 动态。 3.现场复查:图像实现自动保存,工作人员可随时调取图像资料,对现场作业 人员的工作行为、工作内容及流程进行分析。

跌落式避雷器的专用技术规范

可拆卸跌落式避雷器专用技术规范

1、总则 1.1 投标须知: 1.1.1 本技术规范适用于10kV架空线路绝缘导线、裸导线的可拆卸跌落式避雷器技术规范书,提出了可拆卸跌落式避雷器的设计、制造、试验、检验、包装及供货要求。1.1.2投标人应仔细阅读本标书文件,投表人提供的设备技术规范应与本标书中规定的要求相一致,也可推荐满足本标书中要求的类似定型产品,但是必须提出详细的规范偏差; 1.1.3 投标人在投标文件中应提供有关资格文件; 1.1.4投标人必须以书面形式对本标书的条文作出应答,否则视为废标。如有异议,都应在投标书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述; 1.1.5本标书所提出的技术指标与投标人所执行的标准发生矛盾时,按较高技术指标执行; 1.1.6本标书经供需双方确认后作为订货合同的技术部份,与合同正文具有同等法律效力。 1.2 投标人在投标时应提供的技术文件: 1.2.1投标人应提供与本招标书中可拆卸跌落式避雷器的核心部件---(氧化性避雷器) 必须取得国家电网公司集中招投标活动供应商资质能力核实结果的证明函件; 1.2.2投标人应是防雷设计、施工等范畴的生产厂家(营业执照经营范围、专业证书); 1.2.3投标人提供的可拆卸跌落式避雷器应是避雷器需要检修或更换时,可在不断电的情况下,借助绝缘拉闸操纵杆对准避雷器原件上的圆环进行方便的操作,其操作方法等同跌落式熔断器; 1.2.4投标人提供的可拆卸跌落式避雷器产品在电网内无不良运行记录; 1.2.3投标人必须在投标文件中提供的产品图片必须与供货产品一致,如有偏差视为弃标; 1.2.6应提供投标书与招标书的差异表。 2、应遵循的主要标准 本标书中所有设备、备品备件,除本标书中的技术参数和要求外,其余均因遵循最新版本的有关标准(GB、DL、IEC和IEEE标准),这是对设备的最低要求。如果投标方有自己的标准或规范,须经需方同意后方可采用,但原则上采用更高要求的标准。 投标方提供的交流无间隙金属氧化物限流元件应遵循如下主要标准:

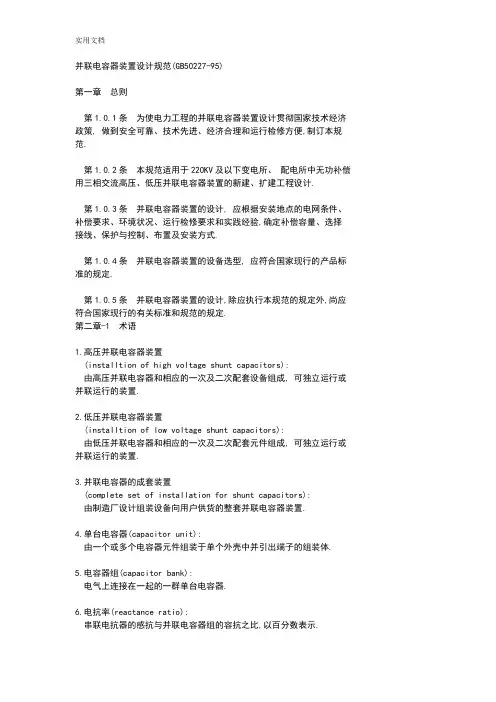

并联电容器设计要求规范

并联电容器装置设计规范(GB50227-95) 第一章总则 第1.0.1条为使电力工程的并联电容器装置设计贯彻国家技术经济政策, 做到安全可靠、技术先进、经济合理和运行检修方便,制订本规范. 第1.0.2条本规范适用于220KV及以下变电所、配电所中无功补偿用三相交流高压、低压并联电容器装置的新建、扩建工程设计. 第1.0.3条并联电容器装置的设计, 应根据安装地点的电网条件、补偿要求、环境状况、运行检修要求和实践经验,确定补偿容量、选择接线、保护与控制、布置及安装方式. 第1.0.4条并联电容器装置的设备选型, 应符合国家现行的产品标准的规定. 第1.0.5条并联电容器装置的设计,除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定. 第二章-1 术语 1.高压并联电容器装置 (installtion of high voltage shunt capacitors): 由高压并联电容器和相应的一次及二次配套设备组成, 可独立运行或并联运行的装置. 2.低压并联电容器装置 (installtion of low voltage shunt capacitors): 由低压并联电容器和相应的一次及二次配套元件组成, 可独立运行或并联运行的装置. 3.并联电容器的成套装置 (complete set of installation for shunt capacitors): 由制造厂设计组装设备向用户供货的整套并联电容器装置. 4.单台电容器(capacitor unit): 由一个或多个电容器元件组装于单个外壳中并引出端子的组装体. 5.电容器组(capacitor bank): 电气上连接在一起的一群单台电容器. 6.电抗率(reactance ratio): 串联电抗器的感抗与并联电容器组的容抗之比,以百分数表示.

10kV户外柱上真空断路器技术规范书!230

10kV户外柱上真空断路器 技术规范书 工程项目: 广西电网公司 年月

目录 1 总则 2 使用环境条件 3 技术参数和要求 4 试验 5 供货范围 6 技术资料和图纸交付进度 7 运输要求 8 技术服务

1.总则 1.1本规范书适用于本合同的设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。 1.3供方须执行现行国家标准和电力行业标准。有矛盾时,按要求较高的标准执行。 1.4供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下: DL/T402—1999 交流高压断路器订货技术条件 DL/T593—1996 高压开关设备的共用订货技术导则 2.环境条件 2.1 户外布置 2.2 周围空气温度最高温度:+40℃;最低温度:-15℃:最大日温差:25K 2.3 海拔高度小于1000m 2.4环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95% 2.5地震烈度:8度 2.6 最大风速 35m/s 2.8环境污秽等级:Ⅱ级(除特别说明外) 2.9安装场所:户外 3.技术参数及要求 3.1基本技术参数 3.1.1额定频率50Hz 3.1.2额定电压(即最高电压):12kV 3.1.3额定短路开断电流:20kA;额定短时耐受电流:20kA/3S 3.1.4额定绝缘水平,见下表。 3.1.5断路器额定工作循环 O—0.3S—CO—180S—CO 3.1.6机械寿命(连续操作不调整)≥5000次

相关主题
文本预览
相关文档 最新文档
