信息工程学院实验报告
课程名称： 通信原理
实验项目名称：实验6 时分复用解复用（TDM ）实验 实验时间：
班级： 姓名： 学号：
一、实验目的
1．掌握时分多路复用的概念； 2．了解本实验中时分复用的组成结构。
二、实验仪器
1．复接/解复接、同步技术模块，位号：I 2．PCM/ADPCM 编译码模块，位号：H 3．增量调制编译码模块，位号：D 4．时钟与基带数据发生模块，位号：G 5．20M 双踪示波器1台 6．铆孔连接线9根 7．电话单机 1部
三、实验步骤
1．插入有关实验模块
在关闭系统电源的情况下，按照下表放置实验模块：
对应位号可见底板右上角的“实验模块位置分布表”，注意模块插头与底板插座的防呆口一致。 2．信号线连接
使用专用导线按照下表格进行信号线连接：
3．实验设置
4．加电
打开系统电源开关，底板的电源指示灯正常显示。若电源指示灯显示不正常，请立即关闭电源，查找异常原因。
5.复用观测
6.解复用观测
7.关机拆线
实验结束，关闭电源，拆除信号连线，并按要求放置好实验模块。
四、实验观测及分析
1. 复用观测
用示波器分别观测复接前8bit基带数据，PCM编码数据，增量调制编码数据，结合前面实验获取的指示，判断编码数据是否正确。
图1 8bit基带数据
图2 语音信号与增量调制编码数据
图3 正弦信号的阶梯波与增量调制编码数据
分析：复接前8bit基带数据设置为：11110000，当阶梯波上升，对应增量调制编码器输出数据“1”
码；阶梯波下降，对应增量调制编码器输出数据“0”码，编码数据正确。
（2）断开39P01、39P02和39P03，用示波器观测复接后数据（39P05（I）），观测复接后的数据，并对应实验原理部分，理解复接后各个时隙的数据内容。
图4 8路数据复接输出信号（断开39P01、39P02和39P03后）分析：通过观测实验结果，当PCM编码数据、拨码器开关设置的8BIT数据、CVSD编码数据还未复接进同一个数据码流中,8路数据复接输出信号在第1路时隙中显示的是帧同步信号01111110，第2路、第3路和第4路全为1，第5路到第8路空置信号为0，1交替。
（3）分别连接39P01、39P02和39P03，示波器观测复接后数据（39P05（I）），观测复接后的数据，并对应实验原理部分，理解复接后各个时隙的数据内容。
图5 8路数据复接输出（连接39P01后）
分析：对比图4的结果，当拨码器开关设置的8BIT数据复接进同一个数据码流中,8路数据复接输出信号在第1路时隙中显示的是帧同步信号01111110，第3路时隙中显示的是8BIT基带数据11110000、第2路和第4路全为1，第5路到第8路空置显示信号0，1交替。
图6 8路数据复接输出（连接39P01、39P02后）
分析：对比以上实验结果，当PCM编码数据、8BIT基带数据复接进同一个数据码流中,8路数据复接输出信号在第1路时隙中显示的是帧同步信号01111110，第2路时隙中显示的是PCM编码数据，第3路时隙中显示的是8BIT基带数据11110000。
（4）同时连接39P01、39P02和39P03，示波器观测复接后数据（39P05（I）），观测复接后的数据，并对应实验原理部分，理解复接后各个时隙的数据内容。
图7 8路数据复接输出（同时连接39P01、39P02和39P03）
分析：当PCM编码数据、8BIT基带数据、CVSD编码数据都复接进同一个数据码流中,8路数据复接输出信号在第1路时隙中显示的是帧同步信号01111110，第2路时隙中显示的是PCM编码数据、第3路时隙中显示的是8BIT基带数据，第4时隙中显示的是CVSD编码数据。
2. 解复用观测
（1）用示波器分别测量39P03（I）和39P07（I），观测解复接前后增量调制编码数据。理解时分复接的原理，分析数据是否正确。
图8 解复接前后增量调制编码数据
（2）将增量调制译码输出（7P02（D））连接P14（底板），译码信号送入接收滤波器及功放，听取译码信号质量。
图9 正弦信号和接收滤波器输出信号
分析：通过观测正弦模拟信号与接收滤波器输出的信号，可以看出两者波形相同，译码正确。
（3）将PCM译码数据输出（34P04（H））连接P14（底板），译码信号送入接收滤波器及功放，按下电话按键，听取译码信号质量
图10 语言信号和接收滤波器输出信号
分析：通过观测电话信号与接收滤波器输出的信号，可以看出两者波形相同，译码正确。
（4）修改4SW01（G）的值，观测解复接后对应的8个LED指示灯亮灭变化。
图11 实验连线图
分析：通过改变8BET基带数据，可以观测到复接/解复接模块上的LED灯出现对应的亮灭情况。
五、实验总结
1. 画出时分复用、解复用三个信源及信宿的详细实验方框图，并叙述其工作过程。
定时单元给设备提供一个统一的基准时钟。码速调整单元把路率不同的各支路信号，调整成与复接设备定时完全同步的数字信号，以便由复接单元把各支路信号复接成一个数字流。本实验中，码速调整单元将PCM 编码数据、CVSD 编码数据、拨码器开关设置的8BIT 数据都调整为同步的512KHZ 码元，然后复接进同一个数据码流中,并在第1路时隙中加入帧同步信号。
2. 写出本次实验的心得体会。
通过此次的实验操作，并完成实验报告，使我更加了解时分多路复用的概念，以及熟悉了本实验中时分复用的组成结构。在分析实验结果，需要自己查资料，独立思考，最终解决问题，从而也就加深我对课本理论知识的理解。
图12 时分复用解复用方框图
实验报告 课程名称：嵌入式系统 学院：信息工程 专业：电子信息工程 班级： 学生姓名： 学号： 指导教师： 开课时间：学年第一学期
实验名称：IO接口（跑马灯） 实验时间：11.16 实验成绩： 一、实验目的 1.掌握 STM32F4 基本IO口的使用。 2.使用STM32F4 IO口的推挽输出功能，利用GPIO_Set函数来设置完成对 IO 口的配置。 3.控制STM32F4的IO口输出，实现控制ALIENTEK 探索者STM32F4开发板上的两个LED实现一个类似跑马灯的效果。 二、实验原理 本次实验的关键在于如何控制STM32F4的IO口输出。IO主要由：MODER、OTYPER、OSPEEDR、PUPDR、ODR、IDR、AFRH和AFRL等8个寄存器的控制，并且本次实验主要用到IO口的推挽输出功能，利用GPIO_Set函数来设置，即可完成对IO口的配置。所以可以通过了开发板上的两个LED灯来实现一个类似跑马灯的效果。 三、实验资源 实验器材: 探索者STM32F4开发板 硬件资源: 1.DS0(连接在PF9) 2.DS1(连接在PF10) 四、实验内容及步骤 1.硬件设计 2.软件设计 （1）新建TEST工程，在该工程文件夹下面新建一个 HARDWARE文件夹，用来存储以后与硬件相关的代码。然后在 HARDWARE 文件夹下新建一个LED文件夹，用来存放与LED相关的代码。 （2）打开USER文件夹下的test.uvproj工程，新建一个文件，然后保存在 LED 文件夹下面，保存为 led.c，在led.c中输入相应的代码。
（3）采用 GPIO_Set 函数实现IO配置。LED_Init 调用 GPIO_Set 函数完成对 PF9 和 PF10 ALIENTEK 探索者 STM32F407 开发板教程 119 STM32F4 开发指南(寄存器版) 的模式配置，控制 LED0 和 LED1 输出 1（LED 灭），使两个 LED 的初始化。 （4）新建一个led.h文件，保存在 LED 文件夹下，在led.h中输入相应的代码。 3.下载验证 使用 flymcu 下载（也可以通过JLINK等仿真器下载），如图 1.2所示： 图1.2 运行结果如图1.3所示：
基于FPGA的现代电子实验设计报告 ——数字式秒表设计（VHDL）学院：物理电子学院 专业： 学号： 学生姓名： 指导教师：刘曦 实验地点：科研楼303 实验时间：
摘要： 通过使用VHDL语言开发FPGA的一般流程，重点介绍了秒表的基本原理和相应的设计方案，最终采用了一种基于FPGA 的数字频率的实现方法。该设计采用硬件描述语言VHDL，在软件开发平台ISE上完成。该设计的秒表能准确地完成启动,停止,分段,复位功能。使用ModelSim 仿真软件对VHDL 程序做了仿真，并完成了综合布局布线，最终下载到EEC-FPGA实验板上取得良好测试效果。 关键词：FPGA，VHDL，ISE，ModelSim
目录 绪论 (4) 第一章实验任务 (5) 第二章系统需求和解决方案计划 (5) 第三章设计思路 (6) 第四章系统组成和解决方案 (6) 第五章各分模块原理 (8) 第六章仿真结果与分析 (11) 第七章分配引脚和下载实现 (13) 第八章实验结论 (14)
绪论： 1.1课程介绍： 《现代电子技术综合实验》课程通过引入模拟电子技术和数字逻辑设计的综合应用、基于MCU/FPGA/EDA技术的系统设计等综合型设计型实验，对学生进行电子系统综合设计与实践能力的训练与培养。 通过《现代电子技术综合实验》课程的学习，使学生对系统设计原理、主要性能参数的选择原则、单元电路和系统电路设计方法及仿真技术、测试方案拟定及调测技术有所了解；使学生初步掌握电子技术中应用开发的一般流程，初步建立起有关系统设计的基本概念，掌握其基本设计方法，为将来从事电子技术应用和研究工作打下基础。 本文介绍了基于FPGA的数字式秒表的设计方法，设计采用硬件描述语言VHDL ，在软件开发平台ISE上完成，可以在较高速时钟频率（48MHz）下正常工作。该数字频率计采用测频的方法，能准确的测量频率在10Hz到100MHz之间的信号。使用ModelSim仿真软件对VHDL程序做了仿真，并完成了综合布局布线，最终下载到芯片Spartan3A上取得良好测试效果。 1.2VHDL语言简介:
《信息处理课群综合训练与设计》任务书学生姓名：黄在勇专业班级：通信1104班 指导教师：周建新工作单位：信息工程学院 题目: 频分复用 初始条件： Matlab软件、信号与系统、通信处理等。 要求完成的主要任务: 根据频分复用的通信原理，用matlab采集两路以上的信号（如语音信号），选择合适的高频载波进行调制，得到复用信号。然后设计合适的带通滤波器、低通滤波器，从复用信号中恢复出所采集的语音信号。设计中各个信号均需进行时域和频域的分析。 参考书： [1]陈慧慧、郑宾. 频分多址接入模型设计及MATLAB仿真计算（第三版）. 高等教育出版社，北京: 2000 [2]李建新、刘乃安、刘继平. 现代通信系统分析与仿真MATLAB通信工 具箱. 西安电子科技大学出版社，西安: 2000 [3]邓华等. MATLAB通信仿真及应用实例详. 人民邮电出版社，北京: 2003 时间安排： 1、理论讲解，老师布置课程设计题目，学生根据选题开始查找资料； 2、课程设计时间为2周。 （1）理解相关技术原理，确定技术方案，时间2天； （2）选择仿真工具，进行仿真设计与分析，时间6天； （3）总结结果，完成课程设计报告，时间2天。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 摘要........................................................................................................................ I Abstract ................................................................................................................. II 1绪论 (1) 1.1设计目的 (1) 1.2设计内容 (2) 1.3设计要求 (2) 2频分复用通信系统模型 (3) 3频分复用系统方案设计 (6) 3.1语音信号采样 (6) 3.2语音调制信号 (7) 3.3 系统的滤波器设计 (8) 3.4信道噪声 (9) 4频分复用原理实现与仿真 (11) 4.1 语音信号的时域和频域仿真 (11) 4.2 复用信号的频谱仿真 (12) 4.3 传输信号的仿真 (13) 4.4 解调信号的频谱仿真 (14) 4.5恢复信号的时域与频域仿真 (16) 5 心得体会 (18) 附录I 源程序 (19) 附录II 参考文献 (24)
组合逻辑电路设计实验 报告 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
组合逻辑电路设计实验报告1.实验题目 组合电路逻辑设计一： ①用卡诺图设计8421码转换为格雷码的转换电路。 ②用74LS197产生连续的8421码，并接入转换电路。 ③记录输入输出所有信号的波形。 组合电路逻辑设计二： ①用卡诺图设计BCD码转换为显示七段码的转换电路。 ②用74LS197产生连续的8421码，并接入转换电路。 ③把转换后的七段码送入共阴极数码管，记录显示的效果。 2.实验目的 （1）学习熟练运用卡诺图由真值表化简得出表达式 （2）熟悉了解74LS197元件的性质及其使用 3.程序设计 格雷码转化： 真值表如下： 卡诺图： 电路原理图如下： 七段码显示： 真值表如下： 卡诺图： 电路原理图如下： 4.程序运行与测试 格雷码转化： 逻辑分析仪显示波形： 七段数码管显示：
5.实验总结与心得 相关知识： 异步二进制加法计数器 满足二进制加法原则：逢二进一（1+1=10，即Q由1→0时有进位。） 组成二进制加法计数器时，各触发器应当满足： ①每输入一个计数脉冲，触发器应当翻转一次； ②当低位触发器由1变为0时，应输出一个进位信号加到相邻 高位触发器的计数输入端。 集成4位二进制异步加法计数器：74LS197 MR是异步清零端；PL是计数和置数控制端；CLK1和CLK2是两组时钟脉冲输入端。D0~D3是并行输入数据端；Q0~Q3是计数器状态输出 端。本实验中，把CP加在CLK1处，将CLK2与Q0连接起来， 实现了内部两个计数器的级联构成4位二进制即十六进制异步加法计数 器。 74LS197具有以下功能： （1）清零功能 当MR=0时，计数器异步清零。 本实验中将Q1、Q3的输出连接与非门后到MR，就是为了当计数器输出10时（即1010），使得MR=0，实现清零，使得计 数器重新从零开始。 （2）置数功能 当MR=1，PL=0，计数器异步置数。 （3）二进制异步加法计数功能

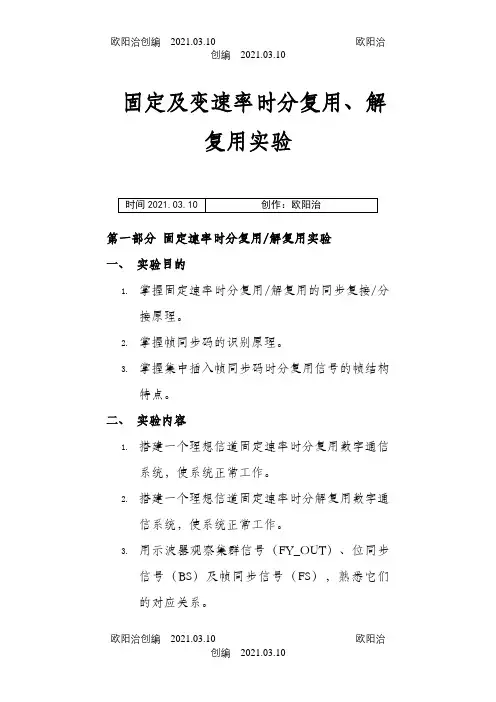

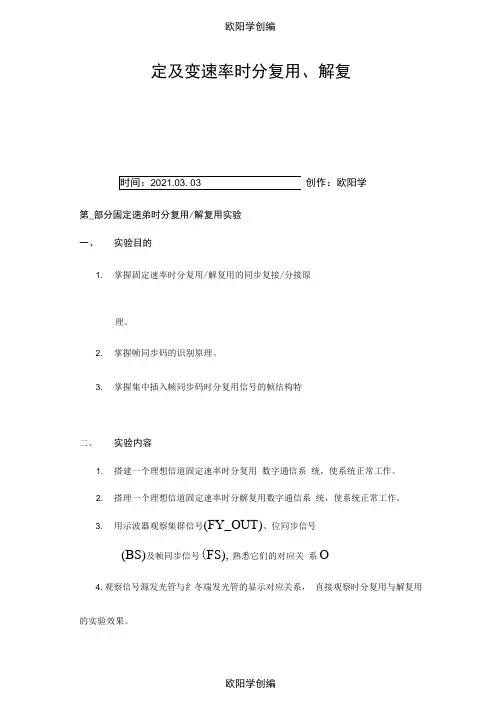

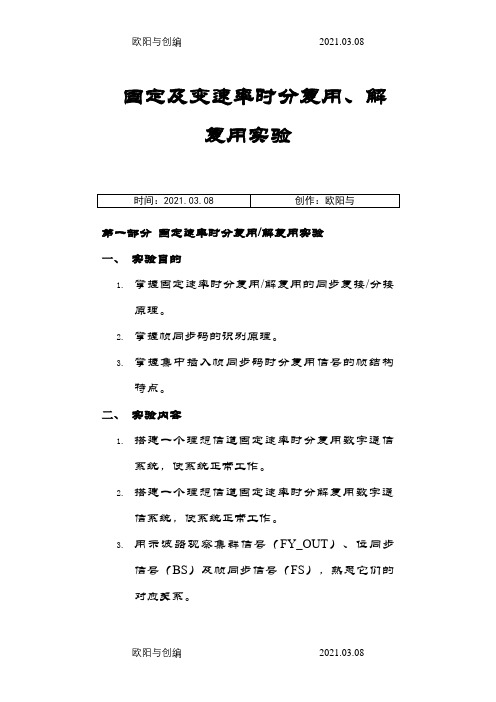

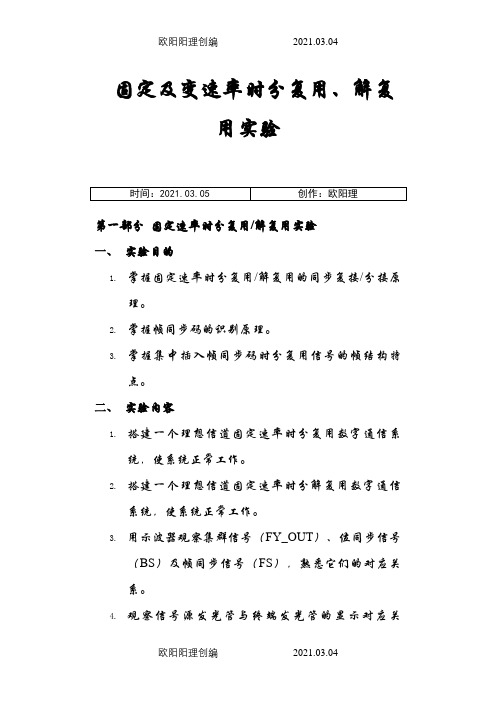

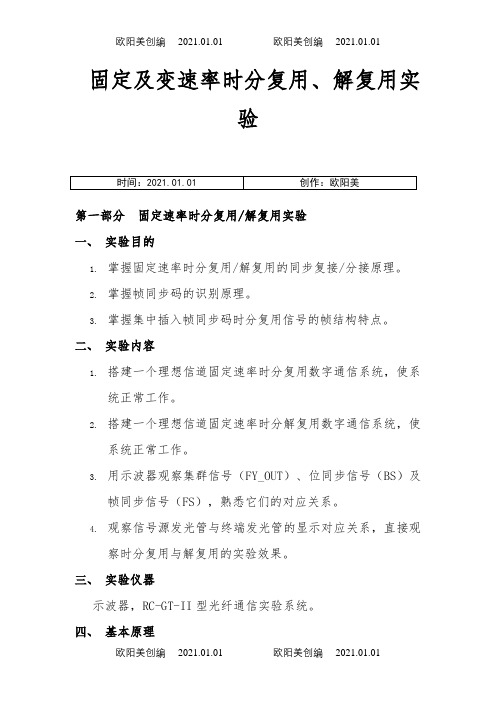

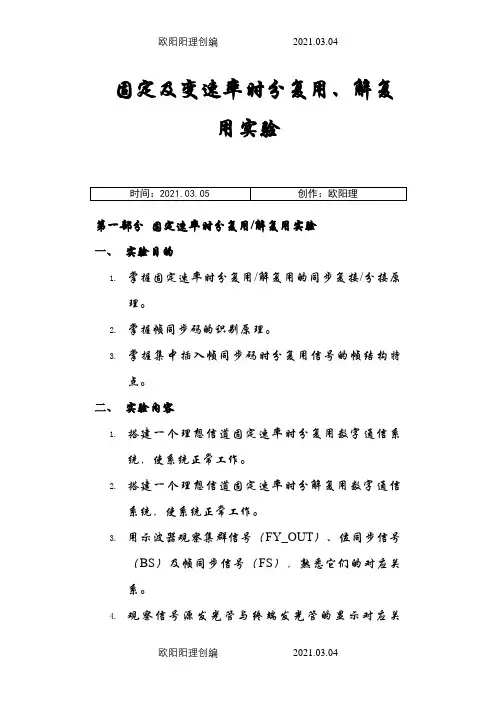

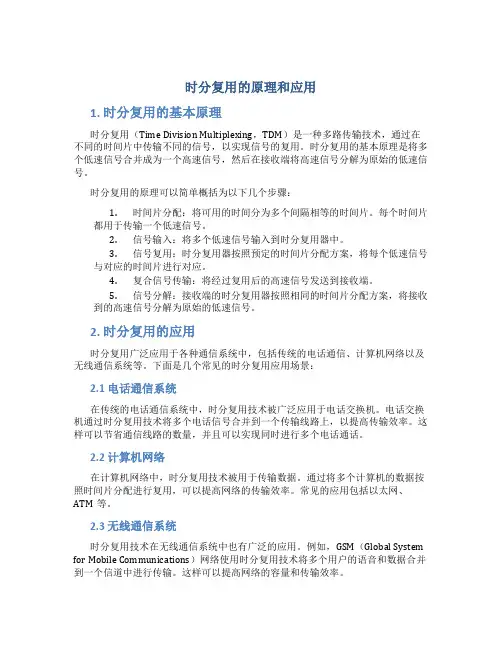

固定及变速率时分复用、解复用实验 第一部分固定速率时分复用/解复用实验? 一、实验目得 1.掌握固定速率时分复用/解复用得同步复接/分接原理。 2.掌握帧同步码得识别原理。 3.掌握集中插入帧同步码时分复用信号得帧结构特点。 二、实验内容 1.搭建一个理想信道固定速率时分复用数字通信系统,使系统正常工作。 2.搭建一个理想信道固定速率时分解复用数字通信系统,使系统正常工作。 3.用示波器观察集群信号(FY_OUT)、位同步信号(BS)及帧同步信号(FS),熟悉它们得对应关 系。 4.观察信号源发光管与终端发光管得显示对应关系,直接观察时分复用与解复用得实验效果。 三、实验仪器 示波器，RC-GT-IＩ型光纤通信实验系统。 四、基本原理 １．同步复接/分接原理 固定速率时分复用/解复用通常也称为同步复接／分接。在实际应用中,通常总就是把数字复接器与数字分接器装在一起做成一个设备，称为复接分接器(缩写为Mｕldex)。 图１、1 数字复接器得基本组成图１、2 数字分接器得基本组成图数字复接器得基本组成如图1、1所示。数字复接器得作用就是把两个或两个以上得支路数字信号按时分复接方式合并成为单一得合路数字信号。数字复接器由定时、调整与复接单元所组成。定时单元得作用就是为设备提供统一得基准时间信号,备有内部时钟,也可以由外部时钟推动。调整单元得作用就是对各输入支路数字信号进行必要得频率或相位调整,形成与本机定时信号完全同步得数
