螺丝生产工艺(一)--退火
一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。
二、作业流程：
（一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。
（二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。
（三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材在740℃-760℃下保持5.5-7.5 h。
（四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。
三、品质控制：
1、硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。
2、外观：表面不得有氧化膜及脱碳现象。
螺丝生产工艺(二)--酸洗
一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。
二、作业流程：
（一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。
（二）、清水：清除线材表面的盐酸腐蚀产物。
（三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。
（四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2?4H2o），附着在钢铁表面形成皮膜。
（五）、清水：清除皮膜表面残余物。
（六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。
螺丝生产工艺(三)--抽线
一、目的：将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽（剥壳）和精抽两个阶段。
二、作业流程
盘元经酸洗之后，通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。螺丝生产工艺(四)--成型
一、目的：将线材经冷间锻造（或热间锻造），以达到半成品之形状及长度（或厚度）。
二、作业流程：
1、六角螺栓（四模四冲或三模三冲）
（1）、切断：通过可动的剪刀单向移动，将卡于剪模内的线材切成所需胚料。
（2）、一冲：后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚料推出。
（3）、二冲：胚料进入第二打模，二冲模挤压，胚料呈扁圆状，之后后冲模将胚料推出。
（4）、三冲：胚料进入第三打模，通过六角三冲模仁剪切，胚料六角头初步形成，之后，后冲模将胚料推入第三打模，切料自六角头切断，六角头形成。
2、六角螺栓（三模三冲）
3、螺丝（一般头型一模二冲）
（1）、切断：通过可动剪刀单向移动，将卡于剪模内的线材切成所需胚料。
（2）、一冲：打模固定，一冲模将产品头部初步成型，以使下一冲程能完全成型。当产品为一字割沟时，一冲模为内凹、椭圆槽，产品为十字槽时，一冲模为内凹四方槽。
（3）、二冲：一冲之后，冲具整体运行，二冲模移向打模正前方，同时二冲模向前运行，将产品最终成型。之后由后冲棒将胚料推出。
三、热打
1、加热：于加热设备将胚料需成型一端加热至白热状态，依据产品规格设定加热温度和时间。一般3/4以下加热7-10秒，7/8-1＂加热15秒左右。
2、成型：将加热后的胚料迅速移至成型机，通过后座，夹模固定，头模冲击胚料，加以成型。可以根据胚料的长度调整后座的距离。
3、束杆：于束杆机上利用挤压将产品缩杆。
热打也称红打。
四、螺帽成型：
（一）、作业流程：
1、切断：由内刀模（410）与剪切刀（301）配合，将线材切成所需胚料。
2、一冲：由前冲模（111）、冲程模（411）、后冲棒（211）配合，将变形不平的切断胚料加以整形，并由后冲棒（211）将胚料推出。
3、二冲：运转夹（611）将胚料从一冲夹至二冲，由前冲模（112）、冲程模（412）、后冲棒（412）配合，更进一步将胚料整形，并加强第一冲的压平与饱角作用，之后由后冲棒（212）将胚料推出。
4、三冲：运转夹（612）将胚料从二冲夹至三冲，由前冲模（113）、冲程模（413）、后冲棒（213）配合，再次挤压胚料，以使下冲能完全成型，之后由后冲棒（213）将胚料推出。
5、四冲：运转夹（613）将胚料从三冲夹至四冲，由前冲模（114）、冲程模（414）、后冲棒（214）配合，将螺帽完全成型，并藉控制铁屑厚度来调整螺帽的厚度，之后由后冲棒（214）将胚料推出。
6、五冲：运转夹（614）将胚料从四冲夹至五冲，由前冲模（119）、脱料盘（507）配合，将成型完全的胚料冲孔，并使冲断的铁屑进入打孔模下仁，而最终完成螺帽的成型。螺帽的头部标记在此过程形成。
螺丝生产工艺(五)--辗牙
一、目的：将已成型的半成品辗制或攻丝以达到所需的螺纹。实用上针对螺栓（螺丝）称为辗牙，牙条称为滚牙，螺帽称为攻牙。
二、辗牙：辗牙即是将一块牙板固定，另一块活动牙板带动产品移动，利用挤压使产品产生塑性变形，形成所需螺纹。
三、攻牙：攻牙即是将已成型之螺帽，利用丝攻攻丝，形成所需螺纹。
四、滚牙：滚牙是以两个相对应的螺丝滚轮，正向转动，利用挤压使产品产生塑性变形，形成所需螺纹。滚牙通常用于牙条。
螺丝生产工艺(六)-热处理
一、热处理方式：根据对象及目的不同可选用不同热处理方式。
调质钢：淬火后高温回火（500-650℃）
弹簧钢：淬火后中温回火（420-520℃）
渗碳钢：渗碳后淬火再低温回火（150-250℃）
低碳和中碳（合金）钢淬成马氏体后，随回火温度的升高，其一般规律是强度下降，而塑
性、韧性上升。但由于低、中碳钢中含碳量不同，回火温度对其影响程度不同。所以为了获得良好的综合机械性能，可分别采取以下途径：
（1）、选取低碳（合金）钢，淬火后进行低温250℃以下回火，以获得低碳马氏体。为了提高这类钢的表面耐磨性，只有提高各面层的含碳量，即进行表面渗碳，一般称为渗碳结构钢。
（2）、采取含碳较高的中碳钢，淬火后进行高温（500-650℃）回火（即所谓调质处理），使其能在高塑性情况下，保持足够的强度，一般称这类钢为调质钢。如果希望获得高强度，而宁肯降低塑性及韧性，对含碳量较低的含金调质可采取低温回火，则得到所谓“超高强度钢”。
（3）、含碳量介于中碳和高碳之间的钢种（如60，70钢）以及一些高碳钢（如80，90钢），如果用于制造弹簧，为了保证高的弹性极限、屈服极限和疲劳极限，则采用淬火后中温回火。（4）、脱碳：指黑色金属材料（钢）表面碳的损耗。热处理后会有脱碳现象，轻微脱碳是允许的，脱碳层深度影响表面硬度。脱碳层越深，表面硬度值越小。
具体检测依据GB3098.1
二、作业流程：
退火（珠光体型钢）
1、预热处理：正火
高温回火（马氏体型钢）
（1）、正火目的是细化晶粒，减少组织中的带状程度，并调整好硬度，便于机械加工，正火后，钢材具有等轴状细晶粒。
2、淬火：将钢体加热到850℃左右进行淬火，淬火介质可根据钢件尺寸大小和该钢的淬透性加以选择，一般可选择水或油甚至空气淬火。处于淬火状态的钢，塑性低，内应力大。
3、回火：
（1）、为使钢材具有高塑性、韧性和适当的强度，钢材在400-500℃左右进行高温回火，对回火脆性敏感性较大的钢，回火后必须迅速冷却，抑制回火脆性的发生。
（2）、若要求零件具有特别高的强度，则在200℃左右回火，得到中碳回火马氏体组织。（二）、弹簧钢：
1、淬火：于830-870℃进行油淬火。
2、回火：于420-520℃左右进行回火，获得回火屈氏体组织。
（三）、渗碳钢：
1、渗碳：化学热处理的一种，指在一定温度下，在含有某种化学元素的活性介质中，向钢件表面渗入C元素。分预热（850℃）渗碳（890℃）扩散（840℃）过程
2、淬火：碳素和低合金渗碳钢，一般采用直接淬火或一次淬火。
3、回火：低温回火以消除内应力，并提高渗碳层的强度及韧性。
螺丝生产工艺(七)-表面处理
一、表面处理种类：
表面处理即是通过一定的方法在工件表面形成覆盖层的过程，其目的是赋以制品表面美观、防腐蚀的效果，进行的表面处理方法都归结于以下几种方法：
1、电镀：将接受电镀的部件浸于含有被沉积金属化合物的水溶液中，以电流通过镀液，使电镀金属析出并沉积在部件上。一般电镀有镀锌、铜、镍、铬、铜镍合金等，有时把煮黑（发蓝）、磷化等也包括其中。
2、热浸镀锌：通过将碳钢部件浸没温度约为510℃的溶化锌的镀槽内完成。其结果是钢件表面上的铁锌合金渐渐变成产品外表面上的钝化锌。热浸镀铝是一个类似的过程。
3、机械镀：通过镀层金属的微粒来冲击产品表面，并将涂层冷焊到产品的表面上。
二、品质控制：
电镀的质量以其耐腐蚀能力为主要衡量标准，其次是外观。耐腐蚀能力即是模仿产品工作环境，设置为试验条件，对其加以腐蚀试验。电镀产品的质量从以下方面加以控制：
1、外观：
制品表面不允许有局部无镀层、烧焦、粗糙、灰暗、起皮、结皮状况和明显条纹，不允许有针孔麻点、黑色镀渣、钝化膜疏松、龟裂、脱落和严重的钝化痕迹。
2、镀层厚度：
紧固件在腐蚀性大气中的作业寿命与它的镀层厚度成正比。一般建议的经济电镀镀层厚度为0.00015in～0.0005 in(4～12um).
热浸镀锌：标准的平均厚度为54 um（称呼径≤3/8为43 um），最小厚度为43 um（称呼径≤3/8为37 um）。
3、镀层分布：
采用不同的沉积方法，镀层在紧固件表面上的聚集方式也不同。电镀时镀层金属不是均匀地沉积在外周边缘上，转角处获得较厚镀层。在紧固件的螺纹部分，最厚的镀层位于螺纹牙顶，沿着螺纹侧面渐渐变薄，在牙底处沉积最薄，而热浸镀锌正好相反，较厚的镀层沉积在内转角和螺纹底部，机械镀的镀层金属沉积倾向与热浸镀相同，但是更为光滑而且在整个表面上厚度要均匀得多。
4、氢脆：
紧固件在加工和处理过程中，尤其在镀前的酸洗和碱洗以及随后的电镀过程中，表面吸收了氢原子，沉积的金属镀层然后俘获氢。当紧固件拧紧时，氢朝着应力最集中的部分转够，引起压力增高到超过基体金属的强度并产生微小的表面破裂。氢特别活动并很快渗入到新形成的裂隙中去。这种压力-破裂-渗入的循环一直继续到紧固件断裂。通常发生在第一次应力应用后的几个小时之内。
为了消除氢脆的威胁，紧固件要在镀后尽可能快地加热烘焙，以使氢从镀层中渗出，烘焙通常在375-4000F（176-190℃）进行3-24小时。
由于机械镀锌是非电解质的，这实际上消除了氢脆的威胁。另由于工程标准禁止硬度高于HRC35的紧固件（英制Gr8，公制10.9级以上）热浸镀锌。所以热浸镀的紧固件很少发生氢脆。
5、粘附性：
以坚实的刀尖和相当大的压力切下或撬下。如果在刀尖前面，镀层以片状或皮状剥落，以致露出了基体金属，应认为粘附性不够。
螺丝表面缺陷
一、打头容易产生之不良现象及原因分析
1、偏心：二冲安装不良及调机不当。
2、歪头：一冲安装不良及调机不当。
3、头部不圆：一冲模的选择不当或一冲成型不够饱满。
4、打模裂痕：打模破裂或打模R角不当，使打模被二冲撞刮。
5、头部双层：一冲成型不良。
6、毛边：一冲成型不良、主要是冲棒与冲模孔之间间隙过大或冲棒太短引起。
7、裂角：冲针破裂或二冲与打模相不重。
8、头部开裂：材质问题，或一冲模使用错误（如打盘头用六角华司头的一冲模），以及润滑油的原因。
二、辗牙易产生不良现象及原因分析
1、加工裂痕：牙板破旧及调机不当。
2、钝尾：调机不当，牙板太旧。
3、火烧：两牙板间距偏大，或送料时间不对。
4、歪尾：牙板座上之控制螺丝逼得太紧。
5、断尾：牙板磨损及调机不当。
6、牙山不饱：调机不当
7、尾牙未搓至尾尖。
8、歪杆：矫正块未矫好。
9、牙底粗糙：牙距未调好。
文章来源：https://www.doczj.com/doc/ae261936.html,东莞市领航者自动化设备有限公司，主要从事非标自动化设备的研发制造和销售为一体的企业。
普通六角螺母加工工艺 流程 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
普通六角螺母； 有三种生产工艺，冷镦和热镦，在比较特殊的情况下，也有机加工的，是效率最慢的一种，不得已才会选择。先说冷镦吧，规格通常在M3~M30，先选好线材，经过酸洗冷拔之后，将线材的一头衔接在冷镦机的上料处，根据冷镦机中的模具会打出相应大小的六角毛坯，中间有孔，形式和一般六角螺母一样就是没有攻牙，老式冷镦机不能一次成型，打好六角毛坯，然后还得将其倒入攻牙机上的漏斗中进行攻牙，有要求的话，还得需要进行热处理和表面处理，就是调整螺母的硬度和表面的防锈处理，现在的冷镦机有一次成型的，但原理没什么大区别，就是把攻牙机和冷镦机融合为一体效率更快些，冷镦成型是效率最快的，也是成本最低的生产工艺。一般大一点的规格才会选择热镦，规格一般在M16~M160，甚至更大的，材料一般为圆钢，不用冷拔和酸洗，先下料，在经冲床镦打，毛坯和冷镦的一样，就是表面毛糙，然后再攻牙，有特定要求，可以将螺母的两面进行倒角，在经热处理、表面处理就完工了，机加工就是将棒形材料经锯床截成一节一节的，通过钻眼机钻眼在攻牙就基本完事了，后面的就是包装了。冷镦和热镦大体分为以下步骤： 拉丝-冷镦-（热处理）-攻丝-表面处理；下料-红打-倒角-车孔-（热处理）-攻丝-表面处理或下料-镦球-退火、磷化-成形-冲孔--（热处理）-攻丝-表面处理。 攻丝的加工流程:六角螺母攻丝加工的流程 这个与批量有关： 1、如果是小批量，小于100个，此时的工艺就可以： A 加工螺母毛坯，B 普通钻床上倒角， C 普通攻牙机上面攻牙。 2、中等批量，小于10万个，A 自动车床加工螺母毛坯，B 车床倒角， C 攻牙在钻攻两用机上面完成, D 检验 E 包装 F 入库； 3、大批量，10万以上，常年生产， A 冷镦机成型螺母毛坯，B 在六角螺母专用攻牙机上面攻牙，C 检验， D 包装 E 入库。 加工中心攻丝,但出现崩刃主要是什么原因,45号钢,成量丝攻 1丝锥崩齿：丝锥前角选择过大；2丝锥每齿切削厚度太大；丝锥的淬火硬度过高；3丝锥使用时间过长而磨损严重。4丝锥质量问题
ZPMC通用工艺规程编号：GTC －05A GTC-05 1、适用围： 适用于高强度螺栓的安装施工。 2、螺栓的储运保管及使用要求： 2.63、高强螺栓孔： 3.1 高强螺栓孔径，应符合设计要求，孔径和孔距的允许偏差应符合标准规定。 3.2 栓孔采用钻孔，孔要钻成正圆柱体，孔壁与构件表面垂直，孔边毛刺必须彻底去掉。 4、结合面的处理： 4.1 所有结合面,包括螺栓头和螺母旁边的表面,应无氧化皮(除紧密的轧制氧化皮之外)、无污物或其它杂质。 4.2 非滑动危险型联接的结合面，无特殊要求时，可以不受涂漆的限制。 4.3 滑动危险型联接的结合面，应符合以下规定： 1) 在不要求有涂层的接头中，在距孔边一个螺栓直径且不小于1"的区域不允许有任何 的油漆。 2) 要求有涂层的接头，在喷砂处理后应按要求涂经过鉴定达到A级或B级的油漆(特殊情况除外)。 3) 涂漆的接头，在经过试验的最短固化时间前，不允许组装。 4) 要求镀锌的结合面，镀锌后应用钢丝刷人工粗糙表面，不允许用动力钢丝刷。 4.4. 经处理后的结合面应采取措施防止被油污、油漆等污染。遇有污染情况，要彻底清理干净。 4.5.钢结构在涂漆过程中，应采取措施，严格防止结合面误涂油漆。运输装卸时要严格防止在接合面涂漆及用油漆编号。 5、接头的组装： 5.1 高强螺栓连接处的钢板或型钢应平直，与螺栓头和螺母的结合面其斜度不超过1:20。板边、孔边无毛刺，以保证摩擦面密贴接触，接头处的翘曲、变形等必须进行校正。校正时应采取措施防止结合面损伤。 5.2 装配前，检查结合面是否按规定的方法进行了处理，摩擦系数是否达到设计要求，装配时要对结合面进行清理，浮锈要用钢丝刷除去，油污、油漆等必须清除干净。 5.3 对因板厚公差、制造偏差或安装偏差等产生的接触面间隙，应按表1规定进行处理。
公司概况 此次去参加实习的单位是上海京扬紧固件有限公司，这个公司成立于2001年，是专业生产、销售京扬系列压铆紧固件、非标件及部分标准件的大型企业。 工厂位于上海，成立于2004年，如今已发展成为占地面积7000平方米，拥有五百多名员工（包括48名质检员和16名管理者）的企业，其中应用技术工程师20余名，制造技术工程师40余名。 公司至今已发展成为拥有各种进口全自动数控设备百余台，各种辅助设备130余台，月生产量达20000万至32000万件的大型制造商。2005年这个公司通过了ISO9001、ISO14001等国际质量体系认证，确保为客户提供高品质的紧固件。 公司主要产品有：压铆螺母、压铆螺柱、压铆螺栓、面板紧固件，塑料镶嵌件、焊接螺母、点焊螺钉、手紧螺钉、皇冠装饰钉、自攻螺钉、涨铆面板紧固件、轨道镶嵌件、抽芯铆钉，以及各种非标准件。产品广泛运用在电子通讯、钣金、模具、机械器材和仪器、航天等领域。
- 可编辑
螺丝生产工艺(一)--退火 一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。 二、作业流程： （一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。 （二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。 （三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材在740℃-760℃下保持5.5-7.5 h。 （四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。 三、品质控制： 1、硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。 2、外观：表面不得有氧化膜及脱碳现象。 螺丝生产工艺(二)--酸洗 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。
普通六角螺母； 有三种生产工艺，冷镦和热镦，在比较特殊的情况下，也有机加工的，是效率最慢的一种，不得已才会选择。先说冷镦吧，规格通常在M3~M30，先选好线材，经过酸洗冷拔之后，将线材的一头衔接在冷镦机的上料处，根据冷镦机中的模具会打出相应大小的六角毛坯，中间有孔，形式和一般六角螺母一样就是没有攻牙，老式冷镦机不能一次成型，打好六角毛坯，然后还得将其倒入攻牙机上的漏斗中进行攻牙，有要求的话，还得需要进行热处理和表面处理，就是调整螺母的硬度和表面的防锈处理，现在的冷镦机有一次成型的，但原理没什么大区别，就是把攻牙机和冷镦机融合为一体效率更快些，冷镦成型是效率最快的，也是成本最低的生产工艺。一般大一点的规格才会选择热镦，规格一般在M16~M160，甚至更大的，材料一般为圆钢，不用冷拔和酸洗，先下料，在经冲床镦打，毛坯和冷镦的一样，就是表面毛糙，然后再攻牙，有特定要求，可以将螺母的两面进行倒角，在经热处理、表面处理就完工了，机加工就是将棒形材料经锯床截成一节一节的，通过钻眼机钻眼在攻牙就基本完事了，后面的就是包装了。冷镦和热镦大体分为以下步骤： 拉丝-冷镦-（热处理）-攻丝-表面处理；下料-红打-倒角-车孔-（热处理）-攻丝-表面处理或下料-镦球-退火、磷化-成形-冲孔--（热处理）-攻丝-表面处理。 攻丝的加工流程:六角螺母攻丝加工的流程 这个与批量有关： 1、如果是小批量，小于100个，此时的工艺就可以：A 加工螺母毛坯，B 普通钻床上倒角，C 普通攻牙机上面攻牙。 2、中等批量，小于10万个，A 自动车床加工螺母毛坯，B 车床倒角，C 攻牙在钻攻两用机上面完成, D 检验 E 包装 F 入库； 3、大批量，10万以上，常年生产，A 冷镦机成型螺母毛坯，B 在六角螺母专用攻牙机上面攻牙，C 检验， D 包装 E 入库。 加工中心攻丝,但出现崩刃主要是什么原因,45号钢,成量丝攻 1丝锥崩齿：丝锥前角选择过大；2丝锥每齿切削厚度太大；丝锥的淬火硬度过高；3丝锥使用时间过长而磨损严重。4丝锥质量问题
高强度螺栓加工工艺 螺栓类零件是一种重要标准件，用做连接紧固件，在各领域的应用相当广泛,根据其机械和物理性能的不同，分成10种类别，其中机械性能等级大于等于8.8级的螺栓，我们通常称其为高强度螺栓。 一、高强度螺栓主要结构及作用 高强度螺栓种类较多，形状也不尽相同，外部尺寸更是千变万化，但整体上其主要结构和整体外部形状具有一定的相似性。根据这些相似性，我们将其分成三个主要部分：头部、杆部和螺纹部分。如下简图所示： 下面我们简要介绍一下各部分的作用极其重点要素： 1. 头部头部主要作用是在螺母与螺栓配合时施加一个反向力矩，保证螺母有足够拧紧力矩。形式种类较多，主要有方头、半圆头、六角头等形式。另外，一些非标准件高强度螺栓头部形式由设计者根据装配需要特别设计。 2. 杆部杆部主要起导向作用，特别是导径螺栓，装配后承受一定的径向剪切力，要求与孔小间隙配合，对杆部外圆精度和粗糙度要求严格。一些装配后只承受轴向拉伸力的螺栓对杆部要求不是很严格，外圆尺寸公差较大。对高强度螺栓来说，杆部与头部接触部位要求一定圆角，避免承受较大拉力时该部位断裂，同时避免热处理冷却时产生裂纹，是加工重点注意要素。 3. 螺纹部分螺纹部分是螺栓最主要部分，主要起连接紧固作用。可以分成有效螺纹部分，收尾部分（退刀部分）和螺纹末端三部分；螺纹三个主要要素：螺距、牙形半角和螺距，直接影响螺纹配合精度，也是加工重点注意要素。 二、高强度螺栓工艺分析 高强度螺栓机械加工一般不需要精度极高的专用机床，在普通设备上即可完成加工。根据其三个主要部分，我们将其加工工艺分成三部分：头部的加工、杆部加工和螺纹加工。每一部分的加工工艺又因其尺寸形状及技术要求的不同分成若干种类，采用不同的加工方法；虽然我们将其分成了三部分，但三部分的加工是相辅相成的，相互关联的，可能共存于同一工序，也可能共存于同一工步。 1. 头部的加工 ⑴毛坯 毛坯形式：螺栓头部形状直接决定产品毛坯形式。一般来说，方头螺栓毛坯可选用冷拉方钢，六角头螺栓毛坯可选用冷拉六角钢，半圆头螺栓毛坯应选用锻件毛坯；头

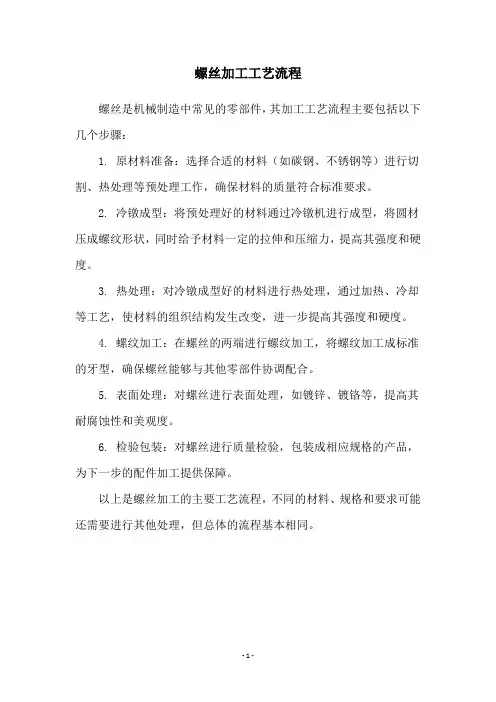

螺丝生产工艺流程
————————————————————————————————作者：————————————————————————————————日期：
公司概况 此次去参加实习的单位是上海京扬紧固件有限公司，这个公司成立于200１年，是专业生产、销售京扬系列压铆紧固件、非标件及部分标准件的大型企业。 工厂位于上海,成立于２0０4年,如今已发展成为占地面积7０0０平方米,拥有五百多名员工（包括48名质检员和１６名管理者)的企业,其中应用技术工程师２0余名，制造技术工程师40余名。 公司至今已发展成为拥有各种进口全自动数控设备百余台,各种辅助设备130余台，月生产量达20000万至３2000万件的大型制造商。2０05年这个公司通过了ＩSO９0０１、ISO140０１等国际质量体系认证，确保为客户提供高品质的紧固件。 公司主要产品有：压铆螺母、压铆螺柱、压铆螺栓、面板紧固件,塑料镶嵌件、焊接螺母、点焊螺钉、手紧螺钉、皇冠装饰钉、自攻螺钉、涨铆面板紧固件、轨道镶嵌件、抽芯铆钉，以及各种非标准件。产品广泛运用在电子通讯、钣金、模具、机械器材和仪器、航天等领域。
进料 检验 首检 工序 检验 首检 工序 检验 首检 工序 检验 工序 检验 工序 检验 包装 检验 首检 工艺流程图 材料入厂 入线材库 退火 酸洗 抽线 成型 辗牙 切角/切槽 热处理 电镀 挑选 成品检验 包 入成品库 发货 售后服务
螺丝生产工艺(一)-－退火 一、目的：把线材加热到适当的温度,保持一定时间,再慢慢冷却，以调整结晶组织,降低硬度,改良线材常温加工性。 二、作业流程： （一）、入料：将需要处理的产品吊放炉内,注意炉盖应盖紧。一般一炉可同时处理7卷(约１．2吨/卷)。 （二)、升温：将炉内温度缓慢（约3-4小时)升至规定温度。 (三)、保温:材质１０18、102２线材在６８０℃-71５℃下保持４－6h,材质为10B21，1039,CH38F线材在７40℃－760℃下保持5.５－7.５ h。 （四）、降温:将炉内温度缓慢(约３-4小时）降至550℃以下，然后随炉冷却至常温。 三、品质控制: 1、硬度:材质为1018、１0２２线材退火后硬度为HV１20－17０,材质为中碳线材退火后硬度为HV120－180。 2、外观：表面不得有氧化膜及脱碳现象。 螺丝生产工艺(二)--酸洗 一、目的:除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜,以减少线材抽线以及冷墩或成形等加工过程中,对工模具的擦伤。 二、作业流程： (一)、酸洗:将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟,其目的是除去线材表面的氧化膜。 (二）、清水:清除线材表面的盐酸腐蚀产物。 （三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。 (四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触,钢铁溶解生成不溶性的化合物（如Zｎ2Ｆe（Ｐｏ4)2·４Ｈ2o)，附着在钢铁表面形成皮膜。 (五)、清水:清除皮膜表面残余物。 (六)、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂(如钠皂)反应形成坚硬的金属皂层,可以增加其润滑性能。 螺丝生产工艺(三)－－抽线 一、目的：将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽(剥壳)和精抽两个阶段。 二、作业流程盘元经酸洗之后，通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。 螺丝生产工艺(四)--成型 一、目的:将线材经冷间锻造（或热间锻造）,以达到半成品之形状及长度(或厚度)。 二、作业流程: 1、六角螺栓（四模四冲或三模三冲) （1)、切断:通过可动的剪刀单向移动,将卡于剪模内的线材切成所需胚料。（2)、一冲：后冲模顶住胚料冲模挤压胚料,初步成型,之后后冲模将胚料推出。
螺丝生产工艺（一）--退火 、目的： 把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。 二、作业流程： 一）、入料： 将需要处理的产品吊放炉内，注意炉盖应盖紧。 般一炉可同时处理7 卷（约 1.2 吨/ 卷）。 二）、升温： 将炉内温度缓慢（约3-4 小时）升至规定温度。 三）、保温： 材质 1018、1022 线材在680C -715C 下保持4-6h,材质为10B21, 1039, CH38F 线材在740 C -760 C下保持 5.5- 7.5 h。 将炉内温度缓慢（约3-4小时）降至550C以下，然后随炉冷却至常温。 三、品质控制： 1、硬度：
材质为 1018、1022线材退火后硬度为HV120-170,材质为中碳线材退火后硬度为 HV120- 180。 2、外观： 表面不得有氧化膜及脱碳现象。 螺丝生产工艺（二）--酸洗 、目的： 除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线 材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： 一）、酸洗： 将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 二）、清水： 清除线材表面的盐酸腐蚀产物。 三）、草酸： 增加金属的活性，以使下一工序生成的皮膜更为致密。 四）、皮膜处理： 将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的 化合物（如Zn2Fe（Po4） 2 4H2o）,附着在钢铁表面形成皮膜。 五）、清水：
清除皮膜表面残余物。 由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性， 但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 螺丝生产工艺（三）--抽线 一、目的： 将盘元冷拉至所需线径。 实用上针对部分产品又可分粗抽（剥壳）和精抽两个阶段。 二、作业流程盘元经酸洗之后，通过抽线机冷拉至所需线径。 适用于大螺丝、螺帽、牙条所用线材。 螺丝生产工艺（四）--成型 一、目的： 将线材经冷间锻造（或热间锻造），以达到半成品之形状及长度（或厚度）。 二、作业流程： 1、六角螺栓（四模四冲或三模三冲）（1）、切断： 通过可动的剪刀单向移动，将卡于剪模内的线材切成所需胚料。 2）、一冲： 后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚料推出。 3）、二冲： 胚料进入第二打模，二冲模挤压，胚料呈扁圆状，之后后冲模将胚料推出。 4）、三冲：
螺栓的成型工艺 螺丝生产工艺(一)--退火 一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。 二、作业流程： （一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。 （二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。 （三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F 线材在740℃-760℃下保持5.5-7.5 h。 （四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。 三、品质控制： 1、硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。 2、外观：表面不得有氧化膜及脱碳现象。 螺丝生产工艺(二)--酸洗 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。 （三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。 （四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2·4H2o），附着在钢铁表面形成皮膜。 （五）、清水：清除皮膜表面残余物。 （六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 螺丝生产工艺(三)--抽线 一、目的：将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽（剥壳）和精抽两个阶段。 二、作业流程 盘元经酸洗之后，通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。 螺丝生产工艺(四)--成型 一、目的：将线材经冷间锻造（或热间锻造），以达到半成品之形状及长度（或厚度）。 二、作业流程： 1、六角螺栓（四模四冲或三模三冲） （1）、切断：通过可动的剪刀单向移动，将卡于剪模内的线材切成所需胚料。 （2）、一冲：后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚料推出。 （3）、二冲：胚料进入第二打模，二冲模挤压，胚料呈扁圆状，之后后冲模将胚料推出。 （4）、三冲：胚料进入第三打模，通过六角三冲模仁剪切，胚料六角头初步形成，之后，后冲模将胚料推入第三打模，切料自六角头切断，六角头形成。 2、六角螺栓（三模三冲） 3、螺丝（一般头型一模二冲）
螺丝加工流程 学院：电气与控制工程学院 班级：电气09—3 姓名：衣显达 学号：0905040324
螺丝生产工艺(一)--退火 一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。 二、作业流程： （一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。 （二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。 （三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材在740℃-760℃下保持5.5-7.5 h。 （四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。 三、品质控制： 1、硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。 2、外观：表面不得有氧化膜及脱碳现象。 螺丝生产工艺(二)--酸洗 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。 （三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。（四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2·4H2o），附着在钢铁表面形成皮膜。 （五）、清水：清除皮膜表面残余物。 （六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 螺丝生产工艺(三)--抽线 一、目的：将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽（剥壳）和精抽两个阶段。 二、作业流程 盘元经酸洗之后，通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。 螺丝生产工艺(四)--成型 一、目的：将线材经冷间锻造（或热间锻造），以达到半成品之形状及长度（或厚度）。 二、作业流程： 1、六角螺栓（四模四冲或三模三冲） （1）、切断：通过可动的剪刀单向移动，将卡于剪模内的线材切成所需胚料。 （2）、一冲：后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚
螺钉加工工艺 轴类零件加工 材料分析： 材料为45号钢。相对加工性为Kr=1 刀材选用： 初加工：YT5含Co高，抵抗冲击，增加刀具强度，方便初加工去除大的余量。 精加工：YT14含TiC高，耐磨，且能够达到较好的精度。 刀具参数： 初加工：前角15°——18°，Kr=75°λs=0°——— -5°增大刀头强度，提高刀具耐用度。 精加工：前角18°——20°，Kr=90°，λs=0——+5° 保证工件表面质量，可用于车端面，外圆也 可倒角 热处理：调质 组成表面：轴，端面，台阶，螺帽，外圆。 螺帽。 重要表面：M12.台阶直径16 零件构型特点：细长轴，台阶面。后方螺帽。采用一夹一顶，螺
帽用分度头铣。当精加工时，采用3爪卡盘，夹住螺帽部分。 阶段划分：粗——半精——精 拟定工艺加工路线： 下料：棒料 热处理：调质 初加工：1，端夹，车左端面，外圆，台阶面，打中心孔，倒角。 2，掉头端夹，车有端面外圆保证达到外圆直径25.4，半精加工：1，车两台阶面。 2，用分度头铣床铣螺帽。去毛刺。 中检 精加工：1，一夹一顶磨台阶面和外圆。 2，一端装夹，采用3爪卡盘，小端面倒角，车螺纹 终检
零件图
工部内容：设备：1下料：棒料 2粗车：左端面，台阶打中心孔车床 3粗车：掉头装夹，右端面，直径为25.4和16 车床的外圆和倒角 4中检：热处理，调质 5半精车：一夹一顶，直径为25.4和16的外圆车床 6铣削：（分度头）螺帽去毛刺铣床 7磨削：直径为16的外圆，台阶面磨床 8车削：（掉头）一端夹，直径为12的外圆，倒角 （左）去毛刺，车螺纹车床9终检
螺栓的生产工艺 螺丝生产工艺(一)--退火 一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。 二、作业流程： （一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。 （二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。 （三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材在740℃-760℃下保持5.5-7.5 h。 （四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。 三、品质控制： 1、硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。 2、外观：表面不得有氧化膜及脱碳现象。 螺丝生产工艺(二)--酸洗 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。 （三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。 （四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2·4H2o），附着在钢铁表面形成皮膜。 （五）、清水：清除皮膜表面残余物。 （六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑
高强度螺栓加工工艺为：热轧盘条－（冷拨）－球化（软化）退火－机械除鳞－酸洗－冷拨－冷锻成形－螺纹加工－热处理－检验 一.钢材设计 在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25％－0.55％。Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45％－0.80％。Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30％。S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030％，S小于等于0.035％。B.含硼量最大值均为0.005％，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。 二.球化（软化）退火 沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。冷镦过程中局部区域的塑性变形可达60％－80％，为此要求钢材必须具有良好的塑性。当钢材的化学成分一定时，金相组织就是决定塑性优劣的要害性因素，通常认为粗大片状珠光体不利于冷镦成形，而细小的球状珠光体可显著地提高钢材塑性变形的能力。对高强度紧固件用量较多的中碳钢和中碳合金钢，在冷镦前进行球化（软化）退火，以便获得均匀细致的球化珠光体，以更好地满足实际生产需要。对中碳钢盘条软化退火而言，其加热温度多选择在该钢材临界点上下保温，加热温度一般不能太高，否则会产生三次渗碳体沿晶界析出，造成冷镦开裂，而对于中碳合金钢的盘条采用等温球化退火，在AC1 (20-30)加热后，炉冷到略低于Ar1，温度约700摄氏度等温一段时间，然后炉冷至500摄氏度左右出炉空冷。钢材的金相组织由粗变细，由片状变球状，冷镦开裂率将大大减少。35\45\ML35\SWRCH35K钢软化退火温度一般区域为715－735摄氏度。
高强度螺栓生产加工工艺流程 高强度螺栓生产主要分为热轧盘条－（冷拨）－球化（软化）退火－机械除鳞－酸洗－冷拨－冷锻成形－螺纹加工－热处理－检验几步! 一，钢材设计 在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%－0.55%。Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%－ 0.80%。Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于 0.30%。S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。B.含硼量最大值均为0.005%，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。 二，球化（软化）退火 沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。冷镦过程中局部区域的塑性变形可达60%－80%，为此要求钢材必须具有良好的塑性。当钢材的化学成分一定时，金相组织就是决定塑性优劣的关键性因素，通常认为粗大片状珠光体不利于冷镦成形，而细小的球状珠光体可显著地提高钢材塑性变形的能力。对高强度紧固件用量较多的中碳钢和中碳合金钢，在冷镦前进行球化（软化）退火，以便获得均匀细致的球化珠光体，以更好地满足实际生产需要。对中碳钢盘条软化退火而言，其加热温度多选择在该钢材临界点上下保温，加热温度一般不能太高，否则会产生三次渗碳体沿晶界析出，造成冷镦开裂，而对于中碳合金钢的盘条采用等温球化退火，在 AC1+(20-30%)加热后，炉冷到略低于Ar1，温度约700摄氏度等温一段时间，然后炉冷至500摄氏度左右出炉空冷。钢材的金相组织由粗变细，由片状变球状，冷镦开裂率将大大减少。35\45\ML35\SWRCH35K 钢软化退火温度一般区域为715－735摄氏度；而SCM435\40Cr\SCR435钢球化退火加热温度一般区域为740－770摄氏度，等温温度680－700摄氏度。
螺丝生产工艺(一)--退火 一、目的：把线材加热到适当的温度，保持一定时间，再慢慢冷却，以调整结晶组织，降低硬度，改良线材常温加工性。 二、作业流程： （一）、入料：将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷（约1.2吨/卷）。 （二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。 （三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材在740℃-760℃下保持5.5-7.5 h。 （四）、降温：将炉内温度缓慢（约3-4小时）降至550℃以下，然后随炉冷却至常温。 三、品质控制： 1、硬度：材质为1018、1022线材退火后硬度为HV120-170，材质为中碳线材退火后硬度为HV120-180。 2、外观：表面不得有氧化膜及脱碳现象。 螺丝生产工艺(二)--酸洗 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。 二、作业流程： （一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二）、清水：清除线材表面的盐酸腐蚀产物。 （三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。 （四）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）2?4H2o），附着在钢铁表面形成皮膜。 （五）、清水：清除皮膜表面残余物。 （六）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 螺丝生产工艺(三)--抽线 一、目的：将盘元冷拉至所需线径。实用上针对部分产品又可分粗抽（剥壳）和精抽两个阶段。 二、作业流程 盘元经酸洗之后，通过抽线机冷拉至所需线径。适用于大螺丝、螺帽、牙条所用线材。螺丝生产工艺(四)--成型 一、目的：将线材经冷间锻造（或热间锻造），以达到半成品之形状及长度（或厚度）。 二、作业流程： 1、六角螺栓（四模四冲或三模三冲） （1）、切断：通过可动的剪刀单向移动，将卡于剪模内的线材切成所需胚料。 （2）、一冲：后冲模顶住胚料冲模挤压胚料，初步成型，之后后冲模将胚料推出。 （3）、二冲：胚料进入第二打模，二冲模挤压，胚料呈扁圆状，之后后冲模将胚料推出。 （4）、三冲：胚料进入第三打模，通过六角三冲模仁剪切，胚料六角头初步形成，之后，后冲模将胚料推入第三打模，切料自六角头切断，六角头形成。 2、六角螺栓（三模三冲）
螺丝生产工艺 我公司生产的M39等一系列锚栓、螺栓均采用以下生产工艺进行生产： 一、材料的品质控制 原材料均选用国标Q345B圆钢； 二、酸洗 除去圆钢表面的氧化膜，并且在齐表面形成一层磷酸盐薄膜，以减少冷墩或成形等加工过程中，对工模具的擦伤。 三、成型 1、通过可动的剪刀单向移动，将卡于剪模内的圆钢切成所需胚料； 2、将胚料放于滚丝机上进行缩径，使其误差范围控制在±0.2mm； 或先将胚料在车床上车到φ36±0.2mm粗度。 3、将胚料通过一系列的冲程磨具的冲压等作业，将成型完全的胚料冲孔，并使冲断的铁屑进入打孔模下仁，而最终完成螺帽的成型； 四、螺纹的加工 为满足设计及性能要求，我公司的锚栓、螺栓等制品均采用滚丝工艺进行制造。 1、滚丝机 滚丝机是一种多功能冷挤压成形机床，滚丝机能在其滚压力范围内在冷态下对工件进行螺纹、直纹、斜纹滚压；直齿、斜齿及斜花键齿轮的滚轧；校直、缩径、滚光和各种成形滚压。
2、滚丝工艺的优点 滚丝冷滚压工艺是一种先进的无切削加工，能有效地提高工件的内在和表面质量，加工时产生的径向压应力，能显著提高工件的疲劳强度和扭转强度，是一种高效、节能、低耗的理想工艺。 3、滚丝工艺的成形机理 滚丝工艺用于外螺纹的加工，以环形滚丝轮滚丝为例，两个成一定角度的滚丝轮调整到一定距离后，在两根主轴带动下同步转动，将工件安装在滚轮之间，工件在两个滚丝轮的带动下转动。由于两个滚丝轮之间的间隙小于工件毛坯直径，因此，工件毛坯受两个滚丝轮的及压力作用而产生塑性变形，形成所需螺纹。其中滚丝轮的表面轮廓即为螺纹的牙形轮廓。 石家庄三力绝缘材料有限公司 2012年8月8日
螺丝生产工艺流程 1．“螺丝”生产及控制程序计划 1.1确认规格及客户要求控制程序： 1)由我厂市场部代表与客户沟通及确认螺丝规格及要求。 2)根据客户图纸或样品制定规格确认书，并由客户签署确认。 3)接到客户订单及签定“规格确认书”后，由我厂市场部向生产部发出“订单 需求单”并抄送签署后的“规格确认书”。 4)生产部根据“订单需求单”及“规格确认书”，适当安排一切生产程序，及 发出采购指令和制定“生产工艺卡”。 1.2材料控制程序： 1)经我厂每年评审合格之线材加工厂，作为固定线材供货商。 2)每批入货线材均要求供货商提供材质化验报告证明。 3)每批入货线材均需经我厂IQC根据要求之规格及材质进行验收。 2．冲头、牙板、三角模控制程序： 1)由我厂生产部及QE，根据客户之样品或图纸，确认螺丝之头形、尺寸、牙纹、 三角形状等要求。 2)向我厂固定之台湾螺丝模具制造商发出所确认后之冲头、牙板、三角模的各 种要求规格指令，台湾制造商根据要求制造和提供各种合适之模具。 3)每个工模具均需经我厂物料管理员及IQC验收和标示存放。 3．生产控制程序： 1)由我厂生产部根据所需生产之螺丝的各种要求，制定图纸和列明规格、数量 要求等之工艺卡，经生产部经理审查批准后，向生产车间发出生产指令。2)车间负责人根据“生产工艺卡”来审查所需采用之线材、冲头、牙板、三角 模等准备状况，及安排技术人员生产。
3)打头技术工根据“生产工艺卡”之要求，调机并生产出首件样板。 4)经IPQC检测首件样板，并标示合格后，技术人员才可开始批量生产，并定 时巡查检验。 5)经IPQC检测打头及三角工序之半成品，合格后方可流入搓牙程序。 6)搓牙技术工根据“生产工艺卡”之要求，调机并生产出首件样板。 7)经IPQC检测首件样板，并标示合格后，技术人员才可开始批量生产，并定 时巡查检验。 8)搓完牙之螺丝，需经过机器除油及筛选干净，然后标示装袋。 9)经QA检验合格后，发往热处理厂（电镀厂）。 4．热处理控制程序： 1)采用经过我厂每年评审合格后之固定热处理厂。 2)由我厂外加工科向固定热处理厂发出热处理要求和指令，并沟通和跟进交收 程序。 3)热处理厂根据要求，进行计算机控制式之螺丝热处理。 4)由我厂QA检测热处理之螺丝质量，包括硬度测试及扭力测试；（三角螺丝表 面硬度达HRC>46,心部硬度为HRC>28<38）(#6螺丝扭力达>27.6kgf.cm，#8螺丝扭力达>44.9kgf.cm)。 5)经QA检测合格后,发往指定的电镀厂。 5．电镀控制程序： 1)采用经过我厂每年评审合格之固定电镀厂。 2)由我厂外加工科向固定之电镀厂，发出电镀要求和指令，并沟通和跟进交收 程序。 3)固定之电镀厂进行前处理和根据要求颜色进行电镀。 4)镀锌螺丝电镀后，需马上进行4小时之除氢处理（避免氢脆）。 5)由我厂QA检测电镀后之螺丝质量，包括电镀颜色、尺寸和盐雾测试（盐雾 测试的时间是根据客户要求：如6小时、12小时、24小时、48小时等）。 6)检测合格后，交往我厂成品包装房。
组合式加固止水螺栓施工工法 RJGF(闽)—7—2009 完成单位：福建建工集团总公司 主要完成人：林怀志苏俊华陈洪 1 前言 在以往建筑工程施工中，对于有防水要求的钢筋混凝土墙采用传统的塑料或钢筋止水螺栓定位加固，螺栓材料无法重复利用、成本高、模板拆除困难，切除定位螺栓时会破坏结构混凝土的外观感，防水效果也不很理想。组合式加固止水螺栓改善了传统加固止水螺栓的缺点，具有安装简便、结构观感和防水效果质量良好等优点，目前已广泛用于有防水要求的钢筋混凝土墙加固定位，通过多个工程项目的实践，总结形成本工法。 2 工法特点 2.0.1组合式加固止水螺栓具有混凝土结构墙体尺寸定位准确，模板易拆，分节拆装简便、外杆和锥形螺套可周转利用，两端堵头方便、密实，混凝土结构外观感美观等特点。 2.0.2 组合式加固止水螺栓与以往传统加固止水螺栓施工相比，施工方便、杆件可周转使用、堵头防水效果好，经济效益明显。 3 适用范围 适用于有防水要求的钢筋混凝土墙体，也适用于无防水要求的钢筋混凝土墙体；有防水要求的钢筋混凝土墙体，组合式加固螺栓内杆应设止水片。 4 工艺原理 组合式加固止水螺栓由内杆、锥形螺套、内牙六角螺帽及外杆组成。根据设计要求的结构厚度制作内、外杆件，有防水要求的结构，在内杆中部加焊止水片，内杆通过连接部件与外杆连接，连接部件由橡塑锥形螺套及内牙六角螺帽组成，锥形螺套外侧面起结构厚度定位作用。组合式加固止水螺栓示意见图4。拆除模板后堵头方便，提高了抗渗能力。
122 345 6 图4 组合式加固止水螺栓示意图 1——内杆；2——外杆；3——止水片 4——锥形螺套；5——内牙六角螺帽；6——结构厚度 5 施工工艺流程及操作要点 5.1 施工工艺流程 工艺流程见图5.1 图5.1 工艺流程图 5.2 操作要点 5.2.1 施工准备 1 根据设计结构情况，编制模板施工专项方案，计算布置加固螺栓的横向、竖向间距，汇总所需的加固止水螺栓内杆、锥形螺套与内牙六角螺帽、外杆的数量，模板施工方案的交底； 2 按照需要的数量，委托加工锥型螺套与内牙六角螺帽、内杆、外杆。内、外杆，一般采用8mm ～12mm 圆钢制作；若结构要求防水的部位，则在内杆中间加焊止水片，止水片与内杆必须满焊。 5.2.2 内外杆、模板安装 1 将锥型螺套与内杆连接旋紧，达到所需的结构墙体厚度，预先放置结构钢筋网格中；
螺丝生产工艺流程 第一、退火 一、目的：把线材加热到适当的温度,保持一定时间，再慢慢冷却，以调整结晶组织,降低硬度,改良线材常温加工性。 二、作业流程： （一）、入料:将需要处理的产品吊放炉内，注意炉盖应盖紧。一般一炉可同时处理7卷(约1。2吨/卷）。 （二）、升温：将炉内温度缓慢（约3-4小时）升至规定温度。 （三）、保温：材质1018、1022线材在680℃-715℃下保持4-6h，材质为10B21，1039，CH38F线材在740℃—760℃下保持5。5—7。5 h。 (四）、降温：将炉内温度缓慢（约3—4小时)降至550℃以下,然后随炉冷却至常温. 三、品质控制： 1、硬度：材质为1018、1022线材退火后硬度为HV120—170，材质为中碳线材退火后硬度为HV120—180。 2、外观：表面不得有氧化膜及脱碳现象。 1 / 10
第二、酸洗 一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材拉丝以及冷墩或成形等加工过程中，对工模具的擦 伤. 二、作业流程: （一)、酸洗：将整个盘元分别浸入常温、浓度为20-25％的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。 （二)、清水:清除线材表面的盐酸腐蚀产物。 （三）、草酸：增加金属的活性，以使下一工序生成的皮膜更为致密。 (四)、皮膜处理：将盘元浸入磷酸盐,钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4)2·4H2o），附着在 钢铁表面形成皮膜。 （五）、清水：清除皮膜表面残余物。 （六）、润滑剂:由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性,但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。 2 / 10
高強度螺栓製造工藝 高强度螺栓加工工艺为：热轧盘条－（冷拨）－球化（软化）退火－机械除鳞－酸洗－冷拨－冷锻成形－螺纹加工－热处理－检验 一，钢材设计 在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25％－0.55％。Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45％－0.80％。Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30％。S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030％，S小于等于0.035％。B.含硼量最大值均为0.005％，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。 二，球化（软化）退火 沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。冷镦过程中局部区域的塑性变形可达60％－80％，为此要求钢材必须具有良好的塑性。当钢材的化学成分一定时，金相组织就是决定塑性优劣的关键性因素，通常认为粗大片状珠光体不利于冷镦成形，而细小的球状珠光体可显著地提高钢材塑性变形的能力。对高强度紧固件用量较多的中碳钢和中碳合金钢，在冷镦前进行球化（软化）退火，以便获得均匀细致的球化珠光体，以更好地满足实际生产需要。对中碳钢盘条软化退火而言，其加热温度多选择在该钢材临界点上下保温，加热温度一般不能太高，否则会产生三次渗碳体沿晶界析出，造成冷镦开裂，而对于中碳合金钢的盘条采用等温球化退火，在AC1+(20-30%)加热后，炉冷到略低于Ar1，温度约700摄氏度等温一段时间，然后炉冷至500摄氏度左右出炉空冷。钢材的金相组织由粗变细，由片状变球状，冷镦开裂率将大大减少。35\45\ML35\SWRCH35K 钢软化退火温度一般区域为715－735摄氏度；而SCM435\40Cr\SCR435钢球化退火加热温度一般区域为740－770摄氏度，等温温度680－700摄氏度。 三，剥壳除鳞 冷镦钢盘条去除氧化铁板工序为剥亮，除鳞，有机械除鳞和化学酸洗两种方法。用机械除鳞取代盘条的化学酸洗工序，既提高了生产率，又减少了环境污染。此除鳞过程包括弯曲法（普遍使用带三角形凹槽
