玻纤布和玻纤有什么区别？
日期：2010-01-26
玻璃纤维是一种性能优异的无机非金属材料。英文原名为：glass fiber 或fiberglass 。成分为二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等。它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺。最后形成各类产品，玻璃纤维单丝的直径从几个微米到二十几米个微米，相当于一根头发丝的 1/20-1/5 ，每束纤维原丝都有数百根甚至上千根单丝组成，通常作为复材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等，广泛应用于国民经济各个领域。
玻璃纤维之特性：
玻璃一般人之观念为质硬易碎物体，并不适于作为结构用材，但如其抽成丝后，则其强度大为增加且具有柔软性，故配合树脂赋予形状以后终于可以成为优良之结构用材。玻璃纤维随其直径变小其强度增高。作为补强材玻璃纤维具有以下之特点，这些特点使玻璃纤维之使用远较其他种类纤维来得广泛，发展速度亦遥遥领先其特性列举如下：
(1)拉伸强度高，伸长小(3%)。
(2)弹性系数高，刚性佳。
(3)弹性限度内伸长量大且拉伸强度高，故吸收冲击能量大。
(4)为无机纤维，具不燃性，耐化学性佳。
(5)吸水性小。
(6)尺度安定性，耐热性均佳。
(7)加工性佳，可作成股、束、毡、织布等不同形态之产品。
(8)透明可透过光线.
(9)与树脂接着性良好之表面处理剂之开发完成。
(10)价格便宜。
玻璃纤维的分类：
玻璃纤维按形态和长度，可分为连续纤维、定长纤维和玻璃棉；按玻璃成分，可分为无碱、耐化学、高碱、中碱、高强度、高弹性模量和抗碱玻璃纤维等。
生产玻璃纤维的主要原料是：石英砂、氧化铝和叶蜡石、石灰石、白云石、硼酸、纯碱、芒硝、萤石等。生产方法大致分两类：一类是将熔融玻璃直接制成纤维；一类是将熔融玻璃先制成直径20mm的玻璃球或棒，再以多种方式加热重熔后制成直径为 3～80μm的甚细纤维。通过铂合金板以机械拉丝方法拉制的无限长的纤维，称为连续玻璃纤维，通称长纤维。通过辊筒或气流制成的非连续纤维,称为定长玻璃纤维,通称短纤维。借离心力或高速气流制成的细、短、絮状纤维，称为玻璃棉。玻璃纤维经加工，可制成多种形态的制品，如纱、无捻粗纱、短切原丝、布、带、毡、板、管等。
玻璃纤维按组成、性质和用途，分为不同的级别。按标准级规定(见表)，E级玻璃纤维使用最普遍，广泛用于电绝缘材料；S级为特殊纤维，虽然产量小，但很重要，因具有超强度，主要用于军事防御，如防弹箱等；C 级比E级更具耐化学性，用于电池隔离板、化学滤毒器；A级为碱性玻璃纤维,用于生产增强材料。
玻璃纤维 - 主要成分其主要成分为二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等，根据玻璃中碱含量的多少，可分为无碱玻璃纤维（氧化钠0％～2％，属铝硼硅酸盐玻璃）、中碱玻璃纤维（氧化钠8％～12％,属含硼或不含硼的钠钙硅酸盐玻璃）和高碱玻璃纤维（氧化钠13％以上，属钠钙硅酸盐玻璃）。
玻璃纤维 - 特性,原料及其应用玻璃纤维比有机纤维耐温高,不燃,抗腐，隔热、隔音性好(特别是玻璃棉)，抗拉强度高，电绝缘性好（如无碱玻璃纤维）。但性脆，耐磨性较差。玻璃纤维主要用作电绝缘材料，
广州供电局有限公司 玻璃纤维电缆导管技术规范 1、适用范围 为了规范广州供电局有限公司电网工程建设电力电缆导管的使用工作,达到工程设计、招标、订货、验收有技术规范可依的目的，根据广州供电局标准化体系建设工作的要求，特制定本规范。 本规范规定了玻璃纤维增强电缆导管（以下简称玻璃钢电缆导管）的术语和定义、产品分类、代号、规格尺寸、技术要求、试验方法、抽样和检验规则、标志、包装、运输、储存和出厂合格证、质量验收及判定原则等。 本规范适用于以玻璃纤维无捻粗纱及其制品为增强材料、热固性树脂为基材采用缠绕工艺制成的玻璃纤维增强塑料电缆导管。导管中内有填料宜使用石英砂、氢氧化铝、碳酸钙等无机非金属颗粒材料。用于地下用电力电线电缆、通信电缆、光缆套管。 2、规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有修改（不包括勘误内容）或修订版均不适用于本规范，然而，鼓励根据本规范达到协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB/T 1446纤维增强塑料性能试验方法总则 GB/T 1447纤维增强塑料拉伸性能试验方法 GB/T 1449纤维增强塑料弯曲性能试验方法 GB/T 1462纤维增强塑料吸水性试验方法 GB/T 1463纤维增强塑料密度和相对密度试验方法 GB/T 1549钙钠硅铝硼玻璃化学分析方法 GB/T 1634.2-2004塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料 GB/T 2576纤维增强塑料树脂不可溶分含蓝试验方法 GB/T 2828.1-2003 技术抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检查）GB/T 3139玻璃钢导热系数试验方法
玻璃纤维 玻璃纤维应用知识 作者: 赵工来源: 聚和成日期: 2009-4-18 点击数: 74 第一部分：玻纤知识： 1、玻纤分类 从长度分类分可以分连续玻纤、短玻纤（定长玻纤）和长玻纤（LET），连续玻纤是国内目前应用最广的玻纤，就是通常说的“长纤”，代表厂家有巨石，泰山、兴旺等。定长玻纤就是通常说的“短纤”，一般是外资改性厂与国内部分企业在用，代表厂家有PPG，OCF及国内的CPIC，巨石泰山也有少部分，但质量不如人意。LET是最近在国内兴起的，代表厂家有PPG,CPIC及巨石，目前国内金发，浙江俊尔，南京聚隆产量较大。 从碱金属含量分可分为无碱，低中高，通常改性增强用无碱，也就是E玻纤，国内改性一般使用E玻纤。 2、玻纤的应用 玻纤增强塑料的原理主要是由于玻纤/树脂界面上连接必然是使作用到模塑件上的力传导到玻纤上，因此玻纤的长度被充分利用，起到树
脂增强的目的，但玻纤在树脂基体中长度必须满足一定的要求，这就是临界玻纤长度，玻璃纤维的临界纤维长度（即可将力从基材传递给纤维的最小长度）在0.3~0.6mm之间，临界长度只与剪切力与玻纤单丝直径有关，上面的临界长度是指玻纤在最终产品里的长度，如是果是塑料粒子里话，此长就就在0.6~0.8mm之间，从理论上讲，临界长度与玻纤的原始长度没有关系，如果增强产品把玻纤的长度都控制在这个范围的话，此时产品的力学性能与表面外观都是最好的，最平衡的，如果长度过长，力学性能上升，但制品表面会变粗糙与翘曲，如果长度过短，就会导致力学性能不足。要控制玻纤的长度应该从调整螺杆结构及转速入手，如果玻纤长径控制在400效果最佳。 3、评价玻纤好坏的主要指标 第一个指标：玻纤在拉丝过程中所使用的表面活性处理剂。表面活性处理剂也就是通常所说的浸润剂，浸润剂主要是偶联剂与成膜剂，另外还有一些润滑剂、抗氧剂、乳化剂、抗静电剂等，成膜剂的成分与其它助剂的种类对玻纤有决定性的影响，所以在选择玻纤时就根据基料与成品要求选择合适的玻纤。像PPG、CPIC等公司短纤牌号较多，就是因为表面浸润剂不一样，这样就针对性比较强。 第二个指标：单丝直径。以前介绍过临界玻纤长度只与剪切力和单丝直径有关，从理论上讲，如果单丝直径越小，产品的力学性能与表面外观越佳。目前国内玻纤直径一般都在10μm，13μm，像CPIC就有开发7μm的玻纤。 4、浮纤原因分析
高强玻璃纤维的现状及发展趋势 1 引言 1938年，美国欧文斯-科宁（OC）公司发明了无碱Ｅ玻璃纤维开创了玻璃纤维增强复合材料时代，1960年，又应美国空军的需求开发的一种比E玻纤强度和模量更高一种玻璃纤维，名为S玻纤。S-2是它的商业化生产的注册品牌，现由AGY公司生产。法国的圣戈班(SAINT-GOBINE) 集团的维托特克斯(VETROTEX)公司，日本的日东纺织株式会社，也分别宣布开发出了商标为Ｒ高强玻纤和Ｔ高强玻纤，前苏联的波洛茨克公司（现白俄罗斯POLOTSK-STEKLOVOLOKNO）生产BMⅡ (为上标)型高强玻纤，此外还有日本的板旭子公司生产U、K高强玻纤用于玻纤帘子线的生产。 中材科技股份有限公司南京玻纤院自上世纪70年代以来独立自主开发并规模化工业生产我国的HS系列高强玻纤，产品性能接近或达到国外先进水平。 将上述各公司生产的S、R、T、BMⅡ(为上标)、 HS玻纤统称为高强玻纤。 2 高强玻纤的化学成份 高强玻璃系统主要为SiO2-Al203-Mg0或SiO2-Al2O3-CaO-MgO体系（数字为下标），各种高强玻璃成份不尽相同，但其中Al2O3的含量均在25％左右。高强玻纤的化学成分见表1。 3 高强玻纤的性能 高强玻纤与常用E玻纤相比具有下列主要六大特点：拉伸强度高、弹性模量高刚性好；断裂伸长量大抗冲击性能好，化学稳定性好，耐高温，抗疲劳特性及雷达透波性能好。 3.1 高强玻纤的拉伸强度及模量 高强玻纤的拉伸强度，弹性模量分别比E玻纤提高了30%~40%和16%~20%以上。用高强玻纤制成的复合材料其强度及模量比Ｅ玻纤制成的复合材料分别高5O%以上，见图1和图2。
【玻纤】关于玻璃纤维一些你不知道的技术参数 碱含量 在日常生产中大家都知道玻璃纤维有分无碱和中碱，但是如何划定的呢，相信很多朋友却并不是很清楚。这里就关系到一个碱含量的问题，主要是指碱金属氧化物的含量。 按碱含量不同，玻璃纤维主要分为三种： ①无碱玻璃纤维（氧化钠0%～2%，属铝硼硅酸盐玻璃） ②中碱玻璃纤维（氧化钠8%～12%,属含硼或不含硼的钠钙硅酸盐玻璃） ③高碱玻璃纤维（氧化钠13%以上，属钠钙硅酸盐玻璃） 可见大家常说的无碱并不是真的无碱，只是碱金属含量低于2%。一般应用于复合材料上的主要是无碱和中碱玻璃纤维。 下面来看看无碱玻纤和中碱玻纤性能上的一些对比： 成本力学性能 化学稳定性 耐水耐酸耐碱 无碱高于中碱无碱优于中碱无碱优于中碱中碱明显优于无碱无碱略优于中碱 从表中可以看出无碱和中碱玻璃纤维也是各有所长，因此在做产品的时候我们可 根据产品的特性和需求来因材施用，达到最佳性价比。 单丝直径 玻璃纤维的单丝直径一般为几个微米到二十几个微米，相当于一根头发丝的 1/20-1/5。 粗纤维：其单丝直径一般为30μm。
初级纤维：其单丝直径大于20μm。 中级纤维：单丝直径10-20μm。 高级纤维(亦称纺织纤维)：其单丝直径3-10μm。 对于单丝直径小于4um的玻璃纤维又称为超细纤维。单丝直径不同，不仅纤维的性能有差异，而且影响到纤维的生产工艺、产量和成本。一般5-10um的纤维作为纺织制品用，10-14um的纤维一般做无捻粗纱、无纺布、短切纤维毡等较为适宜。 单丝直径由铂金漏板的孔径和拉丝速度决定，一般单丝越细的纤维成本越贵。一方面和生产工艺较难、产量较低有关；另一方面单丝越细，单位面积含有的偶联剂也会更多。 特克斯（tex） 特克斯（tex），简称特，是一种线密度单位，又称号数。指1000米长纱线在公定回潮率下重量的克数，tex=g/L*1000 ，其中g为纱（或丝）的重量（克），L为纱（或丝）的长度（米）。它是定长制单位，克重越大纱线越粗。 每束纤维原丝都由数百根甚至上千根单丝组成，因此简单来说tex就是衡量单股玻璃纤维纱的粗细。我们常见的1200、2400、4800号都是指纱的线密度，即每千米纱的重量为1200g、2400g、4800g。 含水率
◆玻璃纤维的成分及性能 生产玻璃纤维用的玻璃不同于其它玻璃制品的玻璃。目前国际上已经商品化的纤维用的玻璃成分如下： 1、E-玻璃亦称无碱玻璃，系一种硼硅酸盐玻璃。目前是应用最广泛的一种玻璃纤维用玻璃成分，具有良好的电气绝缘性及机械性能，广泛用于生产电绝缘用玻璃纤维，也大量用于生产玻璃钢用玻璃纤维，它的缺点是易被无机酸侵蚀，故不适于用在酸性环境。 2、C-玻璃亦称中碱玻璃，其特点是耐化学性特别是耐酸性优于无碱玻璃，但电气性能差，机械强度低于无碱玻璃纤维10%～20%，通常国外的中碱玻璃纤维含一定数量的三氧化二硼，而我国的中碱玻璃纤维则完全不含硼。在国外，中碱玻璃纤维只是用于生产耐腐蚀的玻璃纤维产品，如用于生产玻璃纤维表面毡等，也用于增强沥青屋面材料，但在我国中碱玻璃纤维占据玻璃纤维产量的一大半（60%），广泛用于玻璃钢的增强以及过滤织物，包扎织物等的生产，因为其人格低于无碱玻璃纤维而有较强的竞争力。 3、高强玻璃纤维其特点是高强度、高模量，它的单纤维抗拉强度为2800MPa，比无碱玻纤抗拉强度高25%左右，弹性模量86000MPa，比E-玻璃纤维的强度高。用它们生产的玻璃钢制品多用于军工、空间、防弹盔甲及运动器械。但是由于价格昂贵，目前在民用方面还不能得到推广，全世界产量也就几千吨左右。 4、AR玻璃纤维亦称耐碱玻璃纤维，主要是为了增强水泥而研制的。 耐碱玻璃纤维，又称AR玻璃纤维，英文：alKali -resistant glass fibre，主要用于玻璃纤维增强（水泥）混凝土（简称GRC）的肋筋材料，是100%无机纤维，在非承重的水泥构件中是钢材和石棉的理想替代品。它的特点是耐碱性好，能有效抵抗水泥中高碱物质的侵蚀，握裹力强，弹性模量、抗冲击、抗拉、抗弯强度极高，不燃、抗冻、耐温度、湿度变化能力强，抗裂、抗渗性能卓越，具有可设计性强，易成型等特点，是广泛应用在高性能增强（水泥）混凝土中的一种新型的绿色环保型增强材料。 5、A玻璃亦称高碱玻璃，是一种典型的钠硅酸盐玻璃，因耐水性很差，很少用于生产玻璃纤维。 6、E-CR玻璃是一种改进的无硼无碱玻璃，用于生产耐酸耐水性好的玻璃纤维，其耐水性比无碱玻纤改善7～8倍，耐酸性比中碱玻纤也优越不少，是专为地下管道、贮罐等开发的新品种。 7、D玻璃亦称低介电玻璃，用于生产介电强度好的低介电玻璃纤维。 除了以上的玻璃纤维成分以外，近年来还出现一种新的无碱玻璃纤维，它完全不含硼，从而减轻环境污染，但其电绝缘性能及机械性能都与传统的E玻璃相似。另外还有一种双玻璃成分的玻
在有的电器设备电路整合、电路板等时需要使用到绝缘性能很好的复合材料。一般的电路板被要求具有很好的电绝缘性跟绝热性能，这样能够保证电路的使用时长，保证电气设备的稳定性，玻璃纤维就是作为一种这样的绝缘性材料，也是企业一直在生产和提供的，具体有下面这些产品： 一、热塑型无碱玻纤无捻粗纱 产品型号：HCR5018-2000-13、HCR5019-2000-13、 HCR3207-2400-17、EDR2400-T908 产品描述：无碱无捻粗纱是一种增强材料，经硅烷偶联剂和浸润剂等化工表面处理后，可适用于各种热塑增强，比如PA、PP、PS、AS、PC、PPC、ABS、PBT、PET、等热性塑料。具有良好的二次加工性和
分散性，可适宜复合材料优异的物理机械性能等优点。(可根据客户需要订做不同型号) 应用领域集中在： 一、航天航空材料。 二、电气电子业：低压电器、风扇叶片、变压器线圈骨架、接插件、电动工具等材料。 三、汽车业：汽车导流板、前后开启盖、电器系统、保险杠、仪表盘、汽车灯具罩壳、引擎部件等材料。 四、交通业：铁轨垫片 五、化工业：各种防腐零配件，阀门、管件、油泵叶轮、防腐泵的壳体、化工容器等； 六、生活用品业：风扇、冰箱、空调、电视、洗衣机的壳体，电冰箱外壳、内衬等。 二、中碱玻纤拉挤纱 产品型号：CR17-2400、CR21-2400、CR21-4800 原产地：安徽 产品描述：中碱玻纤拉挤无捻粗纱具有浸透速度快、耐化学性特别是耐酸性好、低静电、毛羽少等特点，主要有不饱和聚酯树脂、乙烯基树脂、酚醛树脂、聚氨酯和环氧树脂等（可根据客户需要订做不同型号）。
应用领域是可用于制造玻璃钢管道、压力容器、格栅、型材、片材、密封等材料。 三、不烘干高碱玻纤无捻粗纱 产品型号：CR25股、CR16股 原产地：安徽 产品描述：高碱玻纤无捻粗纱是采用废玻璃通过浸润剂化工的表面处理，耐酸性好。该产品价格低廉，适用于增强聚丙、尼龙回料的改性工程塑料使用。其优点价格低廉，加工的制品颜色白而润泽，深受广大客户的好评。缺点含水分高（未通过烘干处理），性能不稳定，适用于中、低端产品。
玻璃纤维增强塑料成型工艺 第一章绪论 FRP（Fiberglass Reinforced Plastics）或GRP（GlassReinforced Plastics）或GFRP（Glass fibre reinforced plastics）。玻璃钢是玻璃纤维增强塑料的习惯叫法，是一种新型工程材料。它是以玻璃纤维及其制品作为增强材料，以合成树脂作基体材料，通过一定的成型工艺而制成的一种复合材料。三十年代在美国出现后，到二次世界大战期间由于战争的需要才发展起来。战后逐渐转到了民用工业方面，并获得了迅速发展。由于玻璃钢具有许多特殊优良的性能（如机械强度高、比重小、耐化学腐蚀、绝缘性能好等等）。因此被普遍应用于火箭、导弹、航空、造船、汽车、化工、电器、铁路以及一般民用等工农业部门中。目前世界各国都非常重视研究和发展玻璃钢材料，迄今为止，人们不但研究试制成功各种各样有特殊性能的玻璃钢材料产品，而且研究成功各种各样的成型工艺。 第二章玻璃钢基础知识 1、玻璃钢的发展历史 1940年，美国一家实验室的技术人员不小心将加有催化剂的不饱和聚酯树脂倾倒在玻璃布上，第二天发现固化后的这种复合材料强度很高，玻璃钢遂应运而生。 1942年第一艘玻璃钢渔船问世；玻璃钢管试制成功并投入使用。二战其间，美国以手工接触成型与抽真空固化工艺，制造了收音机雷达罩与副油箱；利用胶接技术制作了玻璃钢夹芯结构的收音机机翼。 1946年发明了以纤维缠绕法生产压力容器的方法。 1949年预混料DMC（BMC）模压玻璃钢面试。 1950年真空袋与压力袋成型工艺研究成功；手糊环氧玻璃钢直升收音机旋翼面市。 20世纪50年代末，前苏联成功将玻璃钢用于炮弹引信体等军品及化工器材的生产。 1961年德国率先开发片状模塑料（SMC）及其模压技术。 1963年玻璃钢波形瓦开始机械化生产，美、法、日先后有高生产率的边疆生产线投生。 1972年美国研究成功干法生产的热塑性片状模塑料。 20世纪80年代，开发了湿法生产的热塑性片大辩论模塑料。瑞士、奥地利离心法成型玻璃钢管得到发展；意大利工业化纤维缠绕玻璃钢管生产线技术成熟，产品大量使用于石化、轻工、轮船等领域。 1956年，时任重工业部副部长、后任建材工业部长的赖际发同志赴前苏联考察玻璃钢。俄文称玻璃钢为“玻璃塑料”（CTEKJIOIIJIACTHHK），当时中文里没有相应的词。想到材料内有玻璃，强度又高，就叫“玻璃钢”。这就是“玻璃钢”一词的由来。
2010 年第 17 期·航空制造技术 75 新型高强度玻璃纤维制备及其 增强环氧树脂性能 * 中材科技股份有限公司刘建勋祖群朱建勋 高强度玻璃纤维与普通无碱玻璃纤维相比具有拉伸强度高、弹性模量高、抗冲击性能好、化学稳定性好、抗疲劳性好、耐高温等优良性能, 广泛应用于航空、航天、兵器、舰船、化工等领域。 目前, 主要高强度玻璃纤维有:美国的“S -2” 、日本的“T” 纤维、俄罗斯的“ВМЛ” 纤维、法国的“R” 纤维和中国的“H S” 系列纤维 [3-6]。表 1是不同牌号高强度玻璃纤维的性能比较, 同时与 E-glass 纤维作对比。 从表 1可以看出, 目前我国性能较高的“H S-4” 玻璃纤维, 其力学性能和法国“R”玻璃纤维、俄罗斯 刘建勋 毕业于南京理工大学国家特种超细粉体研究中心, 获工学博士学位。2008~2010年, 南京玻璃纤维研究设计院博士后、高级工程师, 江苏省颗粒学会理事。主持国防军品配套、江苏省自然科学基金等国家和省科技项目, 现在主要从事特种玻璃纤维成分与性能研究。发表 SCI、 EI 文章 10余篇。 Preparation of New High-Strength Glass Fiber and Performance of Reinforced Epoxy Resin
* 国家高技术研究发展计划 (863计划资助项目 (2007AA03Z549 ; 江苏省自然科学基金资助项目 (BK2009488 。 高强度玻璃纤维与普通无碱玻 璃纤维相比具有拉伸强度高、弹性模量高、抗冲击性能好、化学稳定性好、抗疲劳性好、耐高温等优良性能, 广泛应用于航空、航天、兵器、舰船、化工等领域, 如导弹发动机壳体、宇航飞机内衬、枪托、发射炮筒、防弹装甲、高压容器等。随着科技的发展, 高强度玻璃纤维在各工业领域的需求量也在不断扩大[1-2]。 76 航空制造技术·2010 年第 17 期 及浸胶纱强度及层间剪切强度。 (2 玻璃纤维新生态强度的检测。 根据标准 A S T M D -2102, 取熔制好的玻璃约 60g, 放入单孔铂铑坩埚内, 在1440℃ ~1450℃下再熔融, 通过控制常规的玻璃纤维成型工艺参数 (液面高度、热点温度、拉丝机转速等 , 拉制成直径为7~8μm 的连续玻璃纤维, 采用强力测试机测试其新生态强度, 测试环境湿度必须控制在规定范围内。 (3 玻璃纤维耐温性的检测。玻璃纤维的耐温性采用软化点来判定, 软化点温度越高, 耐温性越好, 反之则耐温性差。软化点的测试方法与其他玻璃纤维软化点测试方法相同, 采用吊丝法(按 A S T M C -338 测试, 匀速升温, 激光位移感应器记录玻璃伸长速率, 当伸长率
制品工艺 第一节玻璃纤维纺织制品概述 （一）分类定义： 玻璃纤维纺织制品的国际标准名称为Textile Glass。标准定义是“以连续玻璃纤维或定长玻璃纤维为基材制成的纺织制品的通称”。玻璃纤维制品总体分为无纺制品和纺织制品两大类。（我公司目前生产的玻纤制品属于无纺制品类） 按产品形态划分可分为纱线和织物两大类别。其中纱线类制品又分为无碱玻璃纤维无捻粗纱和无碱连续玻璃纤维纱。 （二）纱织制品分类表：
第二节细纱 （一）电子纱和工业纱 1. 定义：纤维直径小于10微米的细纱，因其工业用途不同分为电子纱和工业纱。 2. 用途：电子纱最终用于电子元件印刷线路板。 工业纱用于工业织物，如防火帘、模建筑、同步带、帘子线、编制套管等。 3．生产工艺流程（拉丝工艺起）： 4．细纱主要质量控制标准： 外观质量、号数（TEX值）、含水率、可燃物含量、捻度、硬挺度、硬度、断裂强度等。 5. 细纱成品代号表示： 纱管类型4.0KG左右 Y1 ---- 浸润剂类型 0.7Z ---- 0.7捻/25mm (28捻/米) Z向 1/0 ---- 单股加捻 75 ---- 每磅纤维的百码数(7500码/磅) 单纤维直径为9微米的玻纤长丝 捻度–纱线加捻程度，公制单位：捻/100cm，英制单位：捻/英寸(1英寸=2.54cm)。 捻向--表示捻度的方向，分为S和Z两个方向。 6.细纱产品简介 (1) 电子纱 a．G75Y1/Y4系列 规格代号 TEX中心值直径（μm） G75Y1/Y4 68.7±1.7 9 b．E225系列 规格代号 TEX中心值直径（μm） E225Y3 22.5±0.7 7 c．D450系列 规格代号 TEX中心值直径（μm） D450Y5 11.2±0.5 5 (2) 工业纱 a．G37系列 规格代号 TEX中心值直径（μm） G37Y1 136±4.0 9 b．D225系列 规格代号 TEX中心值直径（μm） D225Y5 2.5±0.9 5 c．G25R/N系列

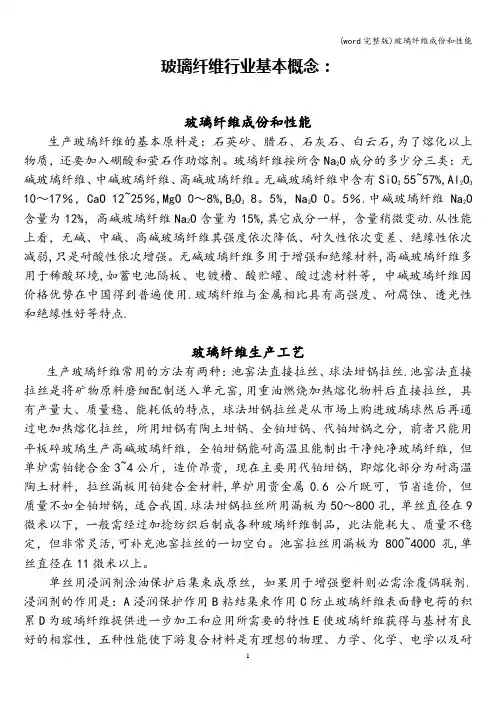

玻璃纤维行业基本概念： 玻璃纤维成份和性能 生产玻璃纤维的基本原料是：石英砂、腊石、石灰石、白云石，为了熔化以上物质，还要加入硼酸和萤石作助熔剂。玻璃纤维按所含Na2O成分的多少分三类：无碱玻璃纤维、中碱玻璃纤维、高碱玻璃纤维。无碱玻璃纤维中含有SiO2 55~57%,Al2O3 10~17%,CaO 12~25%,MgO 0~8%,B2O3 8.5%，Na2O 0.5%。中碱玻璃纤维Na2O含量为12%，高碱玻璃纤维Na2O含量为15%，其它成分一样，含量稍微变动。从性能上看，无碱、中碱、高碱玻璃纤维其强度依次降低、耐久性依次变差、绝缘性依次减弱，只是耐酸性依次增强。无碱玻璃纤维多用于增强和绝缘材料，高碱玻璃纤维多用于稀酸环境，如蓄电池隔板、电镀槽、酸贮罐、酸过滤材料等，中碱玻璃纤维因价格优势在中国得到普遍使用。玻璃纤维与金属相比具有高强度、耐腐蚀、透光性和绝缘性好等特点。 玻璃纤维生产工艺 生产玻璃纤维常用的方法有两种：池窑法直接拉丝、球法坩锅拉丝。池窑法直接拉丝是将矿物原料磨细配制送入单元窑,用重油燃烧加热熔化物料后直接拉丝，具有产量大、质量稳、能耗低的特点，球法坩锅拉丝是从市场上购进玻璃球然后再通过电加热熔化拉丝，所用坩锅有陶土坩锅、全铂坩锅、代铂坩锅之分，前者只能用平板碎玻璃生产高碱玻璃纤维，全铂坩锅能耐高温且能制出干净纯净玻璃纤维，但单炉需铂铑合金3~4公斤，造价昂贵，现在主要用代铂坩锅，即熔化部分为耐高温陶土材料，拉丝漏板用铂銠合金材料，单炉用贵金属0.6 公斤既可，节省造价，但质量不如全铂坩锅，适合我国。球法坩锅拉丝所用漏板为50~800孔，单丝直径在9微米以下，一般需经过加捻纺织后制成各种玻璃纤维制品，此法能耗大、质量不稳定，但非常灵活，可补充池窑拉丝的一切空白。池窑拉丝用漏板为800~4000孔，单丝直径在11微米以上。 单丝用浸润剂涂油保护后集束成原丝，如果用于增强塑料则必需涂覆偶联剂。浸润剂的作用是：A浸润保护作用B粘结集束作用C防止玻璃纤维表面静电荷的积累D为玻璃纤维提供进一步加工和应用所需要的特性E使玻璃纤
玻璃纤维布介绍，玻璃纤维布作用 玻璃纤维布是无捻粗纱平纹织物，是手糊玻璃钢重要基材。玻璃纤维布的强度主要在织物的经纬方向上，对于要求经向或纬向强度高的场合，也可以织成单向布，它可以在经向或纬向布置较多的无捻粗纱，单经向布，单纬向布。无捻粗纱roving是由平行原丝或平行单丝集束而成的。玻璃纤维布是制作玻璃钢产品的重要材料，它是一种性能优异的无机非金属材料，种类繁多，优点诸多，在抗腐蚀、耐热性、绝缘性非常好。 那么，玻璃纤维布在我们生活中有哪些用处呢?主要有以下几点： 1、玻璃纤维布通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。 2、玻璃纤维布多用于手糊成型工艺，玻璃纤维布主要是在船体、贮罐、冷却塔、船舶、车辆、槽罐等方面应用。 3、玻璃纤维布广泛应用于墙体增强、外墙保温、屋面防水等方面，还可以应用于水泥、塑料、沥青、大理石、马赛克等墙体材料的增强，是建筑行业理想的工程材料。 4、玻璃纤维布在工业上主要用于：隔热、防火、阻燃。该材料在遭到火焰燃烧时吸收大量热量并能阻止火焰穿过、隔绝空气。 那么，玻璃纤维布厂家哪家好呢? 南京道之尊复合材料有限公司是一家以高新技术为导向，集产、学、研为一体的专业从事玻璃纤维布开发、研制、生产、加工和销售现代土工材料的企业。
引进世界先进、功能齐全、性能优越的德国大型经编机，大型涂层机，分切机等生产设备。 我公司生产的产品涵盖防裂贴(抗裂贴)，贴缝带，路用创可贴;聚酯玻纤布，高性能聚酯布，玻纤聚酯防裂布，经编复合增强防裂布，玻纤复合土工布，涤纶复合土工布，短纤针刺非织造无纺土工布，玻璃纤维土工格栅，涤纶土工格栅等土工复合材料。
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910254078.9 (22)申请日 2019.03.30 (71)申请人 裴广华 地址 215000 江苏省苏州市工业园区万盛 街8号圆融大厦1003 (72)发明人 裴广华 (51)Int.Cl. C08J 7/04(2006.01) C09D 129/04(2006.01) C09D 7/62(2018.01) C09D 7/63(2018.01) C08L 23/12(2006.01) C08L 71/02(2006.01) C08L 51/06(2006.01) C08K 13/06(2006.01) C08K 9/04(2006.01) C08K 3/04(2006.01)C08K 7/06(2006.01)C08K 7/14(2006.01)C08K 3/32(2006.01)C08K 5/3492(2006.01) (54)发明名称 一种高强度的玻璃纤维复合材料及其加工 工艺 (57)摘要 本发明公开了一种高强度的玻璃纤维复合 材料及其加工工艺，现如今的导热聚合物复合材 料多用采用聚酰胺、聚苯硫醚等作为树脂基体， 这些树脂基体的加工成本高，性能较差，不易成 型，相对而言，以聚丙烯作为树脂基体的导热复 合材料，它的成本更低，性能更加优越，同时易加 工成型，因此聚丙烯树脂成为研究导热复合材料 的重点。聚丙烯树脂的导热系数较低，无法广泛 应用，因此现如今都通过添加石墨烯来提高聚丙 烯树脂的导热系数。本发明配方设计合理，工艺 参数优化，不仅实现了高强度玻璃纤维复合材料 的制备，同时抑制了复合材料的阻燃现象，提高 了复合材料的导热性能，应用范围更广，具有较 高的实用性。权利要求书2页 说明书9页CN 109929132 A 2019.06.25 C N 109929132 A
玻璃纤维布Fiberglass fabric 玻璃纤维织物,玻璃纤维织带,玻璃丝布 Glass Fiber Cloth or Fabric and Tape 1、玻璃纤维无捻粗纱织物（玻璃纤维方格布） 玻璃纤维方格布是无捻粗纱平纹织物，是手糊玻璃钢重要基材。方格布的强度主要在织物的经纬方向上，对于要求经向或纬向强度高的场合，也可以织成单向布，它可以在经向或纬向布置较多的无捻粗纱,单经向布,单纬向布。无捻粗纱roving是由平行原丝或平行单丝集束而成的。无捻粗纱按玻璃成分可划分为： E-GLASS无碱玻璃无捻粗纱和C-GLASS中碱玻璃无捻粗纱。生产玻璃粗纱所用玻纤直径从12～23μm。无捻粗纱的号数从150号到9600号（tex）。无捻粗纱可直接用于某些复合材料工艺成型方法中，如缠绕、拉挤工艺，因其张力均匀，也可织成无捻粗纱织物，在某些用途中还将无捻粗纱进一步短切。 对方格布的质量要求如下：①织物均匀，布边平直，布面平整呈席状，无污渍、起毛、折痕、皱纹等；②经、纬密，面积重量，布幅及卷长均符合标准；③卷绕在牢固的纸芯上，卷绕整齐；④迅速、良好的树脂透性；⑤织物制成的层合材料的干、湿态机械强度均应达到要求。 用方格布铺敷成型的复合材料其特点是层间剪切强度低，耐压和疲劳强度差。 2、玻璃纤维毡布
（1）短切原丝毡将玻璃原丝（有时也用无捻粗纱）切割成50mm 长，将其随机但均匀地铺陈在网带上，随后施以乳液粘结剂或撒布上粉末结剂经加热固化后粘结成短切原丝毡。短切毡主要用于手糊、连续制板和对模模压和SMC工艺中。对短切原丝毡的质量要求如下：①沿宽度方向面积质量均匀；②短切原丝在毡面中分布均匀，无大孔眼形成，粘结剂分布均匀；③具有适中的干毡强度；④优良的树脂浸润及浸透性。 （2）连续原丝毡将拉丝过程中形成的玻璃原丝或从原丝筒中退解出来的连续原丝呈8字形铺敷在连续移动网带上，经粉末粘结剂粘合而成。连续玻纤原丝毡中纤维是连续的，故其对复合材料的增强效果较短切毡好。主要用在拉挤法、RTM法、压力袋法及玻璃毡增强热塑料（GMT）等工艺中。 （3）表面毡玻璃钢制品通常需要形成富有树脂层，这一般是用中碱玻璃表面毡来实现。这类毡由于采用中碱玻璃（C）制成，故赋予玻璃钢耐化学性特别是耐酸性，同时因为毡薄、玻纤直径较细之故，还可吸收较多树脂形成富树脂层，遮住了玻璃纤维增强材料（如方格布）的纹路，起到表面修饰作用。 （4）针刺毡针刺毡或分为短切纤维针刺毡和连续原丝针刺毡。短切纤维针刺毡是将玻纤粗纱短切成50mm，随机铺放在预先放置在传送带上的底材上，然后用带倒钩的针进行针刺，针将短切纤维刺进底材中，而钩针又将一些纤维向上带起形成三维结构。所用底材可以是玻璃纤维或其它纤维的稀织物，这种针刺毡有绒
玻璃纤维/碳纤维有什么区别 玻璃纤维是一种性能优异的无机非金属材料。英文原名为：glass fiber 。它是以玻璃球或废旧玻璃为原料经高熔制、拉丝、络纱、织布等工艺。最后形成各类产品，玻璃纤维单丝的直径从几个微米到二十几米个微米，相当于一根头发丝的 1/20-1/5 ，每束纤维原丝都有数百根甚至上千根单丝组成，通常作为复材料中的增强材料，电绝缘材料和绝热保材料，电路基板等，广泛应用于国经济各个领域。 玻璃纤维之特性： 玻璃一般人之观念为质硬易碎物体，并不适于作为结构用材但如其抽成丝后，则其强度大为增加且具有柔软性，故配合树脂赋与形状以后终于可以成为优良之结构用材。玻璃纤维随其直径变小其强度增高。作为补强材玻璃纤维具有以下之特点，这些特点使玻璃纤维之使用远较其他种类纤维来得广泛，发展速度亦遥遥领先 特性用途如下： （1）拉伸强度高，伸长小（3％）。如作外墙 （2）弹性系数高，刚性佳。 （3）弹性限度内伸长量大且拉伸强度高，故吸收冲击能量大。 （4）为无机纤维，具不燃性，耐化学性佳。 （5）吸水性小。 （6）尺度安定性，耐热性均佳。 （7）加工性佳，可作成股、束、毡、织布等不同形态之产品。 （8）透明可透过光线. （9）与树脂接着性良好之表面处理剂之开发完成。 （10）价格便宜。 碳纤维是一种纤维状碳材料。它是一种强度比钢的大、密度比铝的小、比不锈钢还耐腐蚀、比耐热钢还耐高、又能像铜那样导电，具有许多宝贵的电学、热学和力学性能的新型材料。用碳纤维与塑料制成的复合材料所做的飞机不但轻巧，而且消耗动力少，推力大，噪音小；用碳纤维制电子计算机的磁盘，能提高计算机的储存量和运算速度；用碳纤维增强塑料来制造卫星和火箭等宇宙飞行器，机械强度高，质量小，可节约大量的燃料。1999年发生在南联盟科索沃的战争中，北约使用石墨弹破坏了南联盟大部分电力供应，其原理就是产生了覆盖大范围地区的碳纤维云，这些导电性纤维使供电系统短路。 碳纤维可通过高分子有机纤维的固相碳化或低分子烃类的气相热解来制取。上前世界上产生的销售的碳纤维绝大部分都是用聚丙烯腈纤维的固相碳化制得的。其产生的步骤为A预氧化：在空气中加热，维持在200-300度数十至数百分钟。预氧化的目的为使聚丙烯腈的线型分子链转化为耐热的梯型结构，以使其在高碳化时不熔不燃而保持纤维状态。B碳化：在惰性气氛中加热至1200-1600度，维持数分至数十分钟，就可生成产品碳纤维；所用的惰性气体可以是高纯的氮气、氩气或氦气，但一般多用高纯氮气。C石墨化：再在惰性气氛（一般为高纯氩气）加热至2000-3000度，维持数秒至数十秒钟；这样生成的碳纤维也称石墨纤维。 碳纤维有极好的纤度（纤度的表示法之一是9000米长的纤维的克数），一般仅约为19克；拉力高达300KG/MM2；还有耐高、耐腐蚀、导电、传热、彭胀系数小等一系列优异性能。目前几乎没有其他材料像碳纤维那样具有那么多的优异性能。
玻璃钢（FRP）亦称作GRP，即纤维强化塑料，一般指用玻璃纤维增强不饱和聚脂、环氧树脂与酚醛树脂基体。以玻璃纤维或其制品作增强材料的增强塑料，称谓为玻璃纤维增强塑料，或称谓玻璃钢。由于所使用的树脂品种不同，因此有聚酯玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。质轻而硬，不导电，机械强度高，回收利用少，耐腐蚀。可以代替钢材制造机器零件和汽车、船舶外壳等 采用玻璃钢复合材料的概念是指一种材料不能满足使用要求，需要由两种或两种以上的材料复合在一起，组成另一种能满足人们要求的材料，即复合材料。例如，单一种玻璃纤维，虽然强度很高，但纤维间是松散的，只能承受拉力，不能承受弯曲、剪切和压应力，还不易做成固定的几何形状，是松软体。如果用合成树脂把它们粘合在一起，可以做成各种具有固定形状的坚硬制品，既能承受拉应力，又可承受弯曲、压缩和剪切应力。这就组成了玻璃纤维增强的塑料基复合材料。由于其强度相当于钢材，又含有玻璃组分，也具有玻璃那样的色泽、形体、耐腐蚀、电绝缘、隔热等性能，象玻璃那样，历史上形成了这个通俗易懂的名称“玻璃钢”，这个名词是由原国家建筑材料工业部部长赖际发同志于1958 年提出的，由建材系统扩至全国。玻璃钢的含义就是指玻璃纤维作增强材料、合成树脂作粘结剂的增强塑料，国外称玻璃纤维增强塑料。随着我国玻璃钢事业的发展，作为塑料基的增强材料，已由玻璃纤维扩大到碳纤维、硼纤维、芳纶纤维、氧化铝纤维和碳化硅纤维等，无疑地，这些新型纤维制成的增强塑料，是一些高性能的纤维增强复合材料，再用玻璃钢这个俗称就无法概括了。考虑到历史的由来和发展，通常复合材料，这样一个名称就较全面了。
优点 轻质高强 相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。因此，在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效。某些环氧FRP的拉伸、弯曲和压缩强度均能达到400Mpa以上。 耐腐蚀 FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等。 电性能好 是优良的绝缘材料，用来制造绝缘体。高频下仍能保护良好介电性。微波透过性良好，已广泛用于雷达天线罩。 热性能良好 FRP热导率低，室温下为1.25~1.67kJ/（m·h·K），只有金属的1/100~1/1000，是优良的绝热材料。在瞬时超高温情况下，是理想的热防护和耐烧蚀材料，能保护宇宙飞行器在2000℃以上承受高速气流的冲刷。 可设计性好 （1）可以根据需要，灵活地设计出各种结构产品，来满足使用要求，可以使产品有很好的整体性。 （2）可以充分选择材料来满足产品的性能，如：可以设计出耐腐的，耐瞬时高温的、产品某方向上有特别高强度的、介电性好的，等等。 工艺性优良 （1）可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺。 （2）工艺简单，可以一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。 缺点 1.弹性模量低 FRP的弹性模量比木材大两倍，但比钢（E=2.1E5）小10倍，因此在产品结构中常感到
文献综述 题目：玻璃纤维及其复合材料的性能与应用 姓名：顾典梅 专业：化学工程与工艺 班级：化工102 班 学号： 1008110206 指导教师：潘老师 日期：2013-6-17
玻璃纤维及其复合材料的性能与应用 摘要 材料是工业的基础，工业的发展，在很大程度上取决于新材料的开发与应用。玻璃纤维作为一种综合性能优良的无机非金属材料，被广泛应用于国民经济的众多领域，给工业的发展注入了新的活力。本文主要对玻璃纤维的发展、基本性能、复合材料及其应用做了介绍。 关键字：玻璃纤维复合材料性能 Abstract Material is the basis of industry,industrial development,development and depends greatly on the application of new materials.Glass fiber as a kind of inorganic non-metallic materials with excellent comprehensive properties,has been widely used in many fields of national economy,has injected new vitality to the development of industry.This paper mainly discusses the development,the basic properties of glass fiber,composite material and its application is introduced. Key words: glass fiber composite materials performance. 1、前言 在一般人的观念中，玻璃为质硬易碎物体，并不适于作为结构用材，但如其抽成丝后，则其强度大为增加且具有柔软性，配合树脂赋予形状以后终于可以成为优良之结构用材。可见，玻璃纤维并不是我们平日里想象的这般无用。玻璃纤维是塑料改性增强的主要品种,是实现通用塑料工程化的重要途径之一,它的使用能使制品的抗拉强度、刚性、热变形温度明显提高。玻璃纤维的应用已渗透到国民经济的各个领域,如交通、电子、建筑、卫生、环保、化工、造船、航空、航天等,已成为不可缺少的优良材料。玻璃纤维复合材料由于其材料性能的可设计性及轻质高强的特点,应用于航空、航天及国民经济的诸多领域,如建筑、陆上交通工具、船艇和近海工程、电子、电器、体育、医疗器械等。 在国发2号文件的指导及贵州省十二五规划中提出大力发展制造业，其中合成纤维产业也占很大比重，这是个良好的契机，充分利用好玻璃纤维及其复合材料，对于加快工业的进步，改善贵州经济又重要意义。 2、玻璃纤维的发展历程 文献[1][2][3]主要对玻璃纤维及其复合材料的发展性能等做了详细的介绍。玻璃纤维的发展主要经历了以下几个个阶段：
一、基础标准 GB/T 4202-2007 玻璃纤维产品代号 GB/T 18374-2008 增强材料术语及定义 JC 521-1993 玻璃球能耗等级定额 JC 570-1994 玻璃纤维纱能耗等级定额 二、产品标准 GB/T 17470-2007 玻璃纤维短切原丝毡和连续原丝毡 GB/T 18369-2008 玻璃纤维无捻粗纱 GB/T 18370-2001 玻璃纤维无捻粗纱布 GB/T 18371-2008 连续玻璃纤维纱 GB/T 18372-2008 玻璃纤维导风筒基布 GB/T 18373-200 印制板用E玻璃纤维布 GB/T 21825-2008 玻璃纤维土工格栅 JC/T 170-2002 无碱玻璃纤维布 JC/T 171.1-2005 涂覆玻璃纤维布第1部分：硅橡胶涂覆玻璃纤维布 JC/T 171.2-2008 涂覆玻璃纤维布第2部分：聚四氟乙烯乳液涂覆玻璃纤维布 JC/T 173-2005 玻璃纤维防虫网布 JC/T 174-2005 无碱玻璃纤维带 JC/T 175-2007 玻璃纤维套管坯管 JC/T 556-2005 磨碎玻璃纤维 JC 561.1-2006 增强用玻璃纤维网布第1部分：树脂砂轮用玻璃纤维网布 JC 561.2-2006 增强用玻璃纤维网布第2部分：聚合物基外墙外保温用玻璃纤维网布JC/T 572-2002 耐碱玻璃纤维无捻粗纱 JC/T 573-2007 玻璃纤维缝纫线 JC/T 589-2008 增强橡胶用玻璃纤维绳 JC/T 590-2005 过滤用玻璃纤维针刺毡 JC/T768-2002 玻璃纤维过滤布 JC/T 784-2005 玻璃纤维工业用硬质绕丝筒 JC/T 841-2007 耐碱玻璃纤维网布 JC/T 896-2002 玻璃纤维短切原丝 JC 935-2004 玻璃纤维工业用玻璃球 JC/T 953-2005 缠绕用高强玻璃纤维无捻粗纱 JC/T 996-2006 玻璃纤维壁布 三、方法标准 GB/T 1549-2008 纤维玻璃化学分析方法 GB/T 6006.1-2001 玻璃纤维毡试验方法第1部分：苯乙烯溶解度的测定 GB/T 6006.2-2001 玻璃纤维毡试验方法第2部分：拉伸断裂强力的测定 GB/T 6006.3-2001 玻璃纤维毡试验方法第.3部分：厚度的测定
玻璃纤维小知识 1 玻璃纤维是以二氧化硅为主要原料的天然矿物，添加特定的金属氧化物矿物原料，混合均匀后，在高温下熔融，熔融玻璃液流经漏嘴流出，在高速拉引力的作用被牵伸并急速冷却固化成为极细的连续的纤维。 2 玻璃纤维的基本性质 2.1 外观特性 玻璃纤维为表面光滑的圆柱状，截面呈完整的圆形。这主要是成形时熔融玻璃液表面张力所致。有机纤维为非圆形结构的截面，且表面有较深的皱纹。 玻璃纤维圆形截面承受载荷能力强；气体和液体通过阻力小，但表面光滑使纤维的抱合力小，不利于与树脂的结合。 2.2 密度 玻璃纤维密度一般在2.50-2.70 g/cm3，主要取决于玻璃成分。所以有时工厂生产控制时也用密度的变化来考察成分的波动。 2.3 抗拉强度 玻璃纤维的抗拉强度比其他天然纤维、合成纤维要高。 玻璃纤维强度情况比较复杂，通常一些资料中给出的数据是“新生态纤维”的强度，即在漏嘴下直接取出的纤维所测的强度。缠绕在绕丝筒上后强度很快下降。通常认为绕丝筒上纤维的强度低于新生态15%-25%。 格里菲斯微裂纹缺陷理论：玻璃纤维的理论强度取决于分子之间的引力（与玻璃成分和结构有关），其理论强度很高。但由于玻璃纤维中存在着数量不等、尺寸不同的微裂纹，使实际强度大大降低。微裂纹分布在玻璃纤维的整个体积内，但以表面裂纹危害最大，在外力作用下，微裂纹处产生应力集中而发生破坏。 2.3 影响玻璃纤维强度的因素 (1)化学成分：玻璃组成不同，制成的纤维强度也不同。 (2)玻璃纤维的直径：直径越细强度越大。 (3）存放时间增加，强度下降。 (4）玻璃液的缺陷，如化学不均匀、结晶杂质、结石、气泡等影响纤维强度。研究结果认为：当玻璃中存在结晶物时会降低强度，最大降低52%:当存在微小气泡时，强度降低20%，玻璃液质量对保证纤维强度至关重要。 (5)成型温度影响：当温度从1200℃升高到1 370℃，纤维强度可提高一倍。“玻璃是一定状态下的无机物质，这种状态是该物质液态的继续，并与液态类似”，也就是说玻璃是具有液态结构的坚硬材料。由于玻璃纤维是在高速急冷条件下成形，所以具有接近于高温熔体的微观结构。通常说玻璃结构是远程无序，近程有序。近程有序的程度本身取决于熔融玻璃液的温度和从熔融玻璃液冷却为固态的速度，因此玻璃纤维的物理性质不仅受其成分的影响，还受其热历史的影响。 (6）冷却的速度：冷却速度越快，玻璃纤维的结构越接近熔融体的结构，析出的超显微晶体的数量和尺寸越少，缺陷和微裂纹也越少，强度越高。 (7)拉丝张力：拉丝作业不可避免地会产生微裂纹，在拉丝力的作用下每根纤维都受到一定的应力，这种应力作用于先硬化的纤维外壳时就产生了表面微裂纹。减少纤维成形时的张力，有利于提高纤维的强度。 2.4 弹性模量
