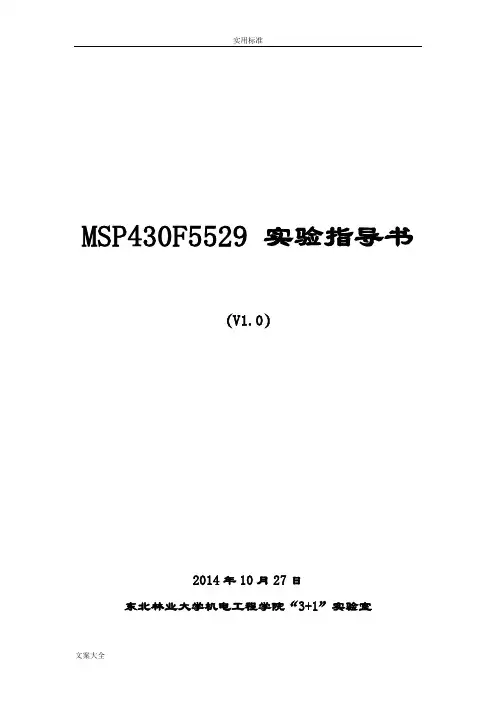

MSP430F5529 实验指导书（V1.0）2014年10月27日东北林业大学机电工程学院“3+1”实验室实验一基础GPIO实验实验二键盘与液晶显示实验实验三时钟系统配置实验实验四看门狗与定时器实验实验五 AD/DA实验实验六比较器实验实验七 Flash实验实验八串行通信实验实验一基础GPIO实验【实验目的】1、熟悉CCS的基本使用方法；2、掌握MSP430系列单片机程序开发的基本步骤；3、掌握MSP430 IO口的基本功能。
【实验仪器】1、SEED-EXP430F5529v1.0开发板一套；2、PC机操作系统Windows XP或Windows 7，CCSv5.1集成开发环境。
【实验原理】CCS（Code Composer Studio）是 TI 公司研发的一款具有环境配置、源文件编辑、程序调试、跟踪和分析等功能的集成开发环境，能够帮助用户在一个软件环境下完成编辑、编译、链接、调试和数据分析等工作。
CCSv5.1 为 CCS 软件的最新版本，功能更强大、性能更稳定、可用性更高，是 MSP430 软件开发的理想工具。
SEED-EXP430F5529v1.0开发板上的有8个可操作的LED灯，与MCU的IO口对应关系如图1-1所示：图1-1 LED与MCU的IO对应关系电路我们可以通过控制单片机IO口的输出电平状态来控制各个LED灯的亮灭。
开发板上还有2个可操作的按键S1，S2。
如图1-2所示。
图1-2 按键电路我们可以通过读取与按键相连的IO口的输入电平状态来执行相应的操作。
此外，S1，S2还可以作为外部中断源，触发中断。
【实验内容】1、用调用头文件的方法，使能MSP430F5529开发板上的8个LED灯依次按顺序循环点亮；2、用按键S1控制开发板上LED1的亮灭状态（查询法）；3、用按键S2控制开发板上跑马灯的循环速度（中断方式）。
【实验步骤】内容1：使能开发板上的8个LED灯依次按顺序循环点亮1、打开CCSv5并确定工作区间，然后选择File-->New-->CCS Project 弹出图1-3对话框。
MSP430系列16位超低功耗单片机原理与实践MSP430系列单片机采用了哈佛结构，具有16位的数据宽度，可以实现更高的数据处理速度。
它的主频范围从1MHz到25MHz，能够满足不同应用的需求。
同时，MSP430系列单片机具有多种低功耗模式，例如待机模式、休眠模式和独立模式，可以有效地降低功耗，延长电池寿命。
MSP430系列单片机具有丰富的外设接口，包括多个串口通信接口、通用输入输出口、模拟输入输出口以及定时器和计数器等。
这些外设接口使MSP430系列单片机可以与其他外部设备进行通信，实现数据的输入和输出。
此外，MSP430系列单片机还具有多个中断源，可以实现实时中断处理，提高系统的响应能力。
使用MSP430系列单片机进行开发，首先需要选择合适的开发板和编程工具。
德州仪器公司提供了MSP430 LaunchPad开发板，可以方便地进行程序的编写和调试。
同时，德州仪器还提供了MSP430编程工具链，包括编译器、调试器和仿真器等，在开发过程中能够提高开发效率。
在实际开发中，可以利用MSP430系列单片机的低功耗特性，实现一些需要长时间运行的应用。
例如，可以将MSP430系列单片机用于物联网中的传感器节点，采集和传输环境数据。
由于MSP430系列单片机的低功耗特性，可以通过电池供电，从而实现长时间的无线监测。
此外，MSP430系列单片机还可以用于电力管理系统、家庭自动化系统和医疗设备等领域。
它的低功耗特性和丰富的外设接口使其具有很高的适用性，能够满足各种不同应用的需求。
总结起来，MSP430系列单片机是一款16位超低功耗单片机，具有高性能和丰富的外设接口。
它的低功耗特性使得它在物联网、电力管理、家庭自动化和医疗设备等领域具有广泛的应用前景。
通过学习MSP430系列单片机的原理和实践，可以更好地应用它在实际开发中。
第一章MSP430单片机概述MSP430是一种低功耗、高性能的单片机，由德州仪器（Texas Instruments，TI）公司开发。
它采用了超低功耗的电源管理技术，使其在电池供电下能够持续运行数年之久。
MSP430单片机适用于许多应用领域，包括消费电子、医疗设备、工业自动化、智能家居和传感器网络等。
MSP430单片机的核心是RISC架构的16位处理器，具有较小的指令集，运行速度快，并且能够以较低的能耗完成各种任务。
它采用了哈佛结构，具有16位的定长指令格式，有着高效的编码能力。
此外，它还具有多种中断机制，可以快速响应外部事件或实现多任务操作。
MSP430单片机提供了多个不同的系列，以适应不同应用场景的需求。
不同系列的MSP430单片机在处理器速度、内存容量和外设接口等方面有所差异。
其中，MSP430F系列适用于通用应用，而MSP430G系列适用于低成本和功耗敏感的应用。
此外，MSP430FR系列还具有非易失性存储器，可以在掉电情况下保留数据。
MSP430单片机具有丰富的外设接口，包括通用IO口、模拟输入输出、时钟控制器、串口通信、定时器和比较器等。
这些外设接口使得MSP430单片机能够灵活地与其他设备进行通信，并实现多种功能。
MSP430单片机在低功耗方面具有很大优势。
它采用了多种省电技术，包括多级电源管理、动态电压调节和片上电源管理单元等。
这些技术使得MSP430单片机在待机和运行模式下的功耗都非常低，能够更好地满足移动设备和电池供电设备的需求。
总的来说，MSP430单片机是一种低功耗、高性能的单片机，具有丰富的外设接口和完善的开发工具链。
它适用于多种应用领域，可以满足不同需求的设计要求。
随着物联网的快速发展，MSP430单片机的市场前景十分广阔，并且将继续发挥重要作用。

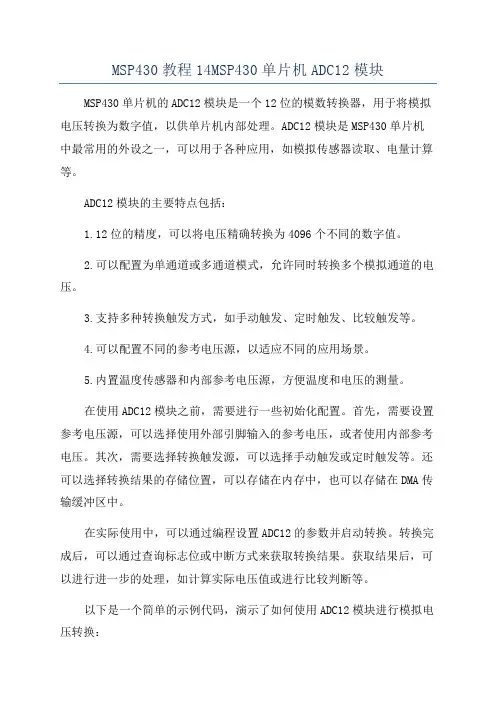

MSP430教程14MSP430单片机ADC12模块MSP430单片机的ADC12模块是一个12位的模数转换器，用于将模拟电压转换为数字值，以供单片机内部处理。
ADC12模块是MSP430单片机中最常用的外设之一，可以用于各种应用，如模拟传感器读取、电量计算等。
ADC12模块的主要特点包括：1.12位的精度，可以将电压精确转换为4096个不同的数字值。
2.可以配置为单通道或多通道模式，允许同时转换多个模拟通道的电压。
3.支持多种转换触发方式，如手动触发、定时触发、比较触发等。
4.可以配置不同的参考电压源，以适应不同的应用场景。
5.内置温度传感器和内部参考电压源，方便温度和电压的测量。
在使用ADC12模块之前，需要进行一些初始化配置。
首先，需要设置参考电压源，可以选择使用外部引脚输入的参考电压，或者使用内部参考电压。
其次，需要选择转换触发源，可以选择手动触发或定时触发等。
还可以选择转换结果的存储位置，可以存储在内存中，也可以存储在DMA传输缓冲区中。
在实际使用中，可以通过编程设置ADC12的参数并启动转换。
转换完成后，可以通过查询标志位或中断方式来获取转换结果。
获取结果后，可以进行进一步的处理，如计算实际电压值或进行比较判断等。
以下是一个简单的示例代码，演示了如何使用ADC12模块进行模拟电压转换：```c#include <msp430.h>void init_ADC12//设置参考电压为内部2.5V参考源REFCTL0=REFMSTR，REFVSEL_2，REFON;//设置为单通道模式，使用A0通道ADC12CTL0=ADC12ON，ADC12SHT0_8，ADC12MSC;ADC12CTL1=ADC12SHP;//使用采样保持模式ADC12MCTL0=ADC12INCH_0，ADC12VRSEL_1;//设置输入通道为A0，使用2.5V参考电压//选择转换触发源为软件触发ADC12CTL0，=ADC12ENC，ADC12SC;void main(void)WDTCTL=WDTPW，WDTHOLD;//停用看门狗定时器while (1)while (ADC12CTL1 & ADC12BUSY);//等待转换完成unsigned int result = ADC12MEM0; // 获取转换结果//进一步处理转换结果，如计算实际电压值float voltage = (result / 4096.0) * 2.5;//处理完成后进行下一次转换ADC12CTL0，=ADC12SC;}```以上代码中，首先调用`init_ADC12(`函数进行ADC12模块的初始化配置，然后在主循环中进行转换和结果处理。

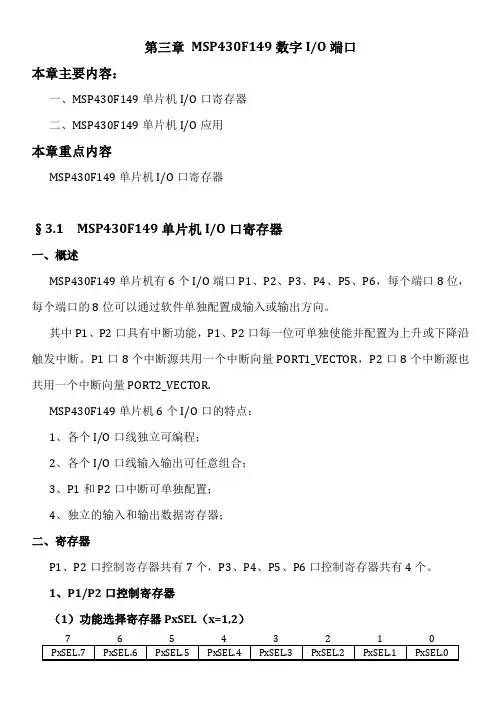

MSP430F149 开发板使用说明2009年09月第一章新手入门1.1 MSP430F149 学习板特点：选用16 位超低功耗单片机MSP430F149，采用子母双板分离设计，MCU 子板与集成外设母板通过插针座连接，使用灵活方便。
ØMCU 的全部IO都用插针引出，便于二次开发提供电源指示灯和上电自动复位、手动复位电路。
2、蜂鸣器实验（1）蜂鸣器1：单频音（步进变音调）（2）蜂鸣器2：奏乐（祝你平安）3、数码管实验（1）数码管1（显示0123）（2）数码管2（动态显示0~F）4、4×1 独立按键实验（1）键盘1：扫描数码管显示5、1602 液晶实验（1）1602 液晶1：动态字符显示（2）1602 液晶2：静态字符显示（3）1602 液晶3：内部时钟显示6、RS232 接口实验（1）RS232 接口1：MCU 发送数据PC 机显示（2）RS232 接口2：按键控制MCU 发送数据PC 机显示（3）RS232 接口3：PC 机发送数据MCU 液晶显示（4）RS232 接口4：MCU 回发接收到的PC 机数据7、RS485 接口实验（1）RS485 接口1：发送程序8、PS2 接口实验（1）PS2 接口1：PS2 控制1602 显示9、12-Bit 高精度温度传感器实验（1）温度传感器1：DS18B20 在液晶显示10、RTC 实时时钟实验（1）实时时钟1：DS1302 测试（2）实时时钟2：DS1302 电子钟11、2k Bit EEPROM 实验（1）EEPROM1：AT24C02 测试（2）EEPROM2：读出数据通过串口在PC 机显示12、12-Bit 模数转换器（ADC）接口实验（1）模数转换器2：ADC 在1602 液晶在显示（2）模数转换器3：ADC 通过串口在PC 机显示13、12864 液晶实验（与12864 液晶配套）（1）12864 液晶并口1：字符显示（2）12864 液晶并口2：汉字显示（3）12864 液晶并口3：图形显示（4）12864 液晶并口4：综合演示（5）12864 液晶串口5：字符显示（6）12864 液晶串口6：汉字显示（7）12864 液晶串口7：图形显示（8）12864 液晶串口8：综合演示14、HS0038红外接口实验（1）红外遥控解码实验，在数码管上显示三、开发板综合程序1、温度时间综合实验（1）DS18B20 + DS1302 + 16022、SSCOM综合实验（1）PC发送接收字符第三章板上资源详解本章详细介绍了MSP430F149 学习板上各个功能模块的硬件电路原理、使用方法和注意事项，使用前请仔细阅读。
