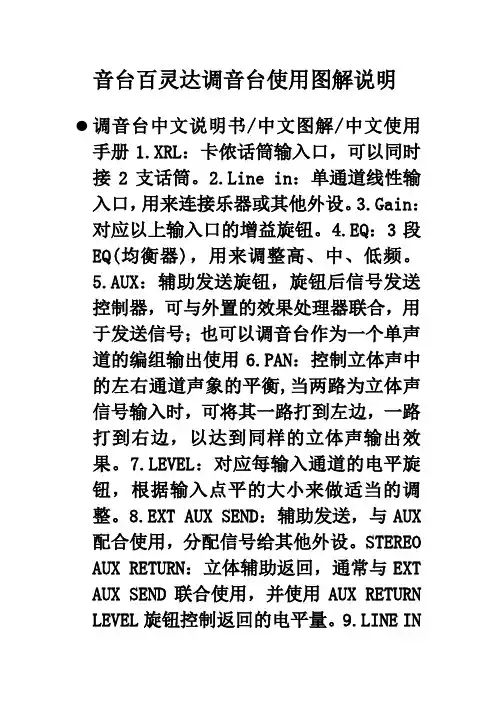

音台百灵达调音台使用图解说明调音台中文说明书/中文图解/中文使用手册1.XRL：卡侬话筒输入口，可以同时接2支话筒。
2.Line in：单通道线性输入口，用来连接乐器或其他外设。
3.Gain：对应以上输入口的增益旋钮。
4.EQ：3段EQ(均衡器)，用来调整高、中、低频。
5.AUX：辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用6.PAN：控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。
7.LEVEL：对应每输入通道的电平旋钮，根据输入点平的大小来做适当的调整。
8.EXT AUX SEND：辅助发送，与AUX 配合使用，分配信号给其他外设。
STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND联合使用，并使用AUX RETURN LEVEL旋钮控制返回的电平量。
9.LINE IN3/4，5/6：立体声线性输入，此立体声分为左右声道，可同时使用。
10.PHONES：鉴听耳机插口。
11.MAIN MIX OUT：调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。
12.2 TRACK：用于输出信号到DAT,MD或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX和2TK TO CTRL ROOM联合使用，可以实现简单的编组输出功能。
13.CTRL RM OUT：控制室鉴听输出接口，连接到控制室鉴听设备，也可作为普通的鉴听输出。
14.混响效果器：内置100个28比特(bit)数码效果。
PRESS to SELECT：内置效果的选择旋钮。
EFFECTS LEVEL：效果量电平控制旋钮。
15.辅助功能：AUX RETURN LEVEL：辅助返回信号电平控制旋钮，即控制从STEREO AUX RETURN返回的电平信号。

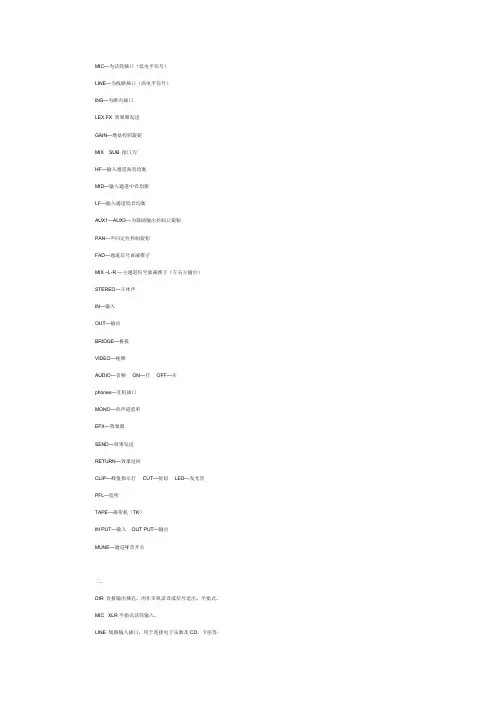

MIC—为话筒插口（低电平信号）LINE—为线路插口（高电平信号）INS—为断点插口LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接口为HF—输入通道高音均衡MID—输入通道中音均衡LF—输入通道低音均衡AUX1—AUX3—为辅助输出控制口旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推子MIX –L-R —主通道信号衰减推子（左右主输出）STEREO—立体声IN—输入OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—音频ON—开OFF—关phones—耳机插口MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指示灯CUT—剪切LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输入OUT PUT—输出MUNE—通道哑音开关二、DIR 直接输出插孔，用作多轨录音或信号送出，平衡式。
MIC XLR平衡式话筒输入。
LINE 线路输入插口，用于连接电子乐器及CD、卡座等。
INS 断点插口，经处理后的信号可经此口返回信号路途。
SENS 增益控制旋钮100H z 低音切除开并HF 输入高音均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低音均衡器旋钮AUX1 PRE 辅助通道（推子前均衡后）AUX2 POST/PRE 辅助通道（可选择推子前或推子后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑音开关MIX或SUB 选择主输出口（MIX：主输出SUB：副输出）PFL 输入通道预监听开关FAD 分路通道衰减器三、MIC话筒输入+48V幻像电源（电容话筒专用）LINE线路输入（CD、卡座等音源等输入信号）DIRECE OUT直通输出（多轨录音机专用）INSERT断点口（做单声道处理用）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低音剪切键）HF高音均衡旋钮HMID中高频扫描旋钮（选择修饰频点）HMID中音均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低音均衡旋钮LF低音均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推子前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推子前或推子后）AUX5 POST 辅助输出5（推子后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑音开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推子监听。
![调音台基本入门[图文教程]](https://uimg.taocdn.com/f8f723e9250c844769eae009581b6bd97f19bc9d.webp)

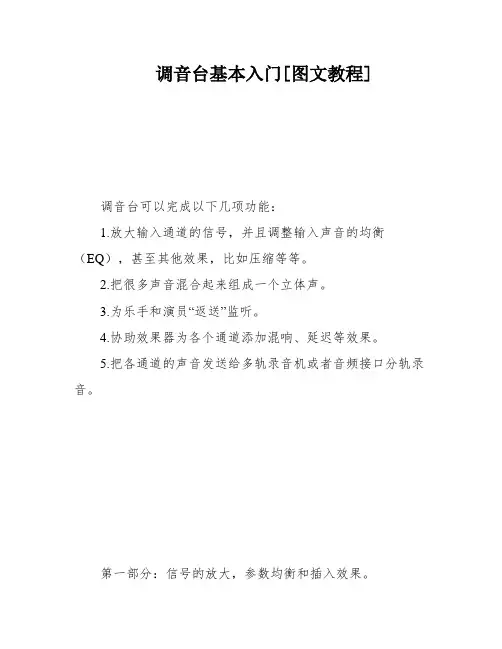

调音台基本入门[图文教程]调音台可以完成以下几项功能：1.放大输入通道的信号，并且调整输入声音的均衡（EQ），甚至其他效果，比如压缩等等。
2.把很多声音混合起来组成一个立体声。
3.为乐手和演员“返送”监听。
4.协助效果器为各个通道添加混响、延迟等效果。
5.把各通道的声音发送给多轨录音机或者音频接口分轨录音。
第一部分：信号的放大，参数均衡和插入效果。
高级调音台才会有动态处理的功能，但UB1622FX可以通过插入点来扩展这个能力。
插入点是一种特殊插孔，用于连接其他设备。
调音台还需要控制各个通道输入声音的大小。
音量旋钮可以控制声音大小。
在调音台上，工程师通常将音量旋钮设计成长条状的推杆。
它的学名是“衰减器”，俗名是“推子”。
使用推杆控制音量的好处是可以更直观地“看到”音量的大小。
调音台前置放大器已经将各个通道的信号调整到同样的电平。
如果每个通道都被设置成同样标准的电平值，那么每个推子的位置也就可以反映出该通道音量的大致情况了。
甚至可以根据推子旁边的刻度数字了解这个通道的电平情况，真的是一目了然！UB1622FX是一种调音台，它的一个输入通道中包含了几个重要的开关：[MUTE]静音开关，[SOLO]独奏（或者PFL开关），[MAIN]主立体声母线开关，[SUB]副编组母线开关。
其中，[MUTE]开关的权力很大，因为一旦关闭它，将会关闭这个通道，不再发出任何声音。
[MAIN]开关控制通道的声音发送给主立体声母线，如果不打开这个开关，即使把推子推到头也不会有声音。
而[SUB]副编组母线开关可以将通道的声音发送到编组母线，从而将多个输入通道编为一个小组。
SOLO]开关和监听母线是用于监控的。
在录音和现场扩声的时候，录音师希望能够关注某一个通道的声音。
这时候我们就需要监听母线，它有一套选听系统，可以直接选择监听输入通道、主立体声母线、编组母线和辅助母线所有输入输出通道。
而且它不会干扰任何通道。
当我们按下相应通道的[SOLO]开关时，声音会自动切换到这个通道上去。

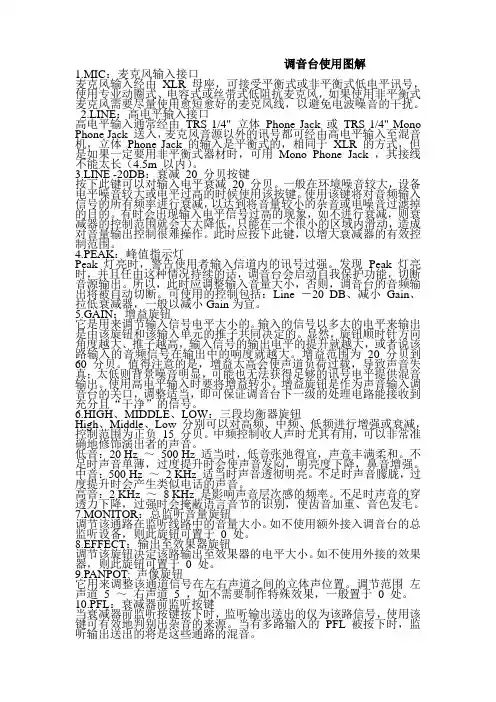

调音台使用图解1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

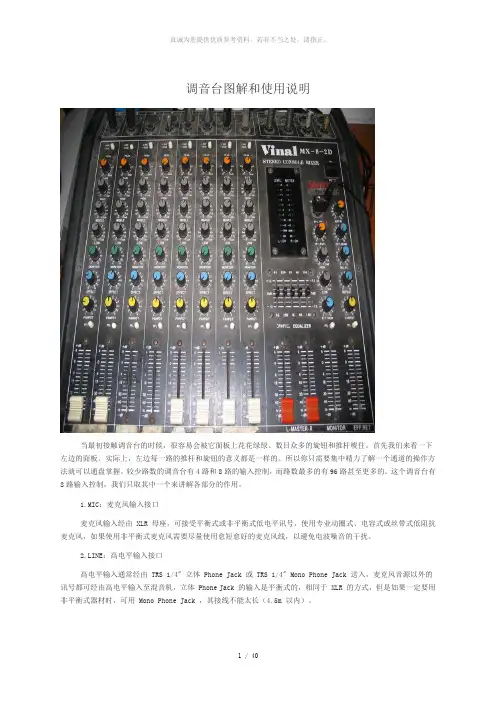

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
调音台电路原理(组图)-调音台,电路,原理-音响灯
mg82xc调音台使用说明书
电影现场录音系统的发展方向-电影现场,录音系数字音频-声卡|话筒|音箱|话放|调音台|支架|防喷
关于820i调音台_调音台新闻
[图文]Digidesign|ICON数字大型调音台_技术应用_技术
调音台的功能和使用(组图)-调音台,调光,音响-慧
家庭录音系列教程(六)
调音台+有6路+8路的+森威牌子的
6fx爱丽斯调音台中文说明书/中文图解/中文使用
调音台使用说明-技术资讯-华强电子网
其他设备(调音台的使用
【调音台说明书】报价
450w*2带功放的调音台(700元)。
YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。
2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。
3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。
4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。
5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。
6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关(高通滤波器)此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。
8、 COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、 PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带:高和低。
核心提示：作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽!或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛!不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷!或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么!我们能用调音台做些什么事情呢?大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡(EQ),甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声!三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以最为常见的Behringer UB1622FX模拟调音台为例，只是例举，并非推广，UB1622FX纯是入门级，介绍调音台的基本功能和使用方法，此文只想用一个具体的例子让大家了解调音台的一些基础知识!知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
第二部分：信号的放大，参数均衡和插入效果下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

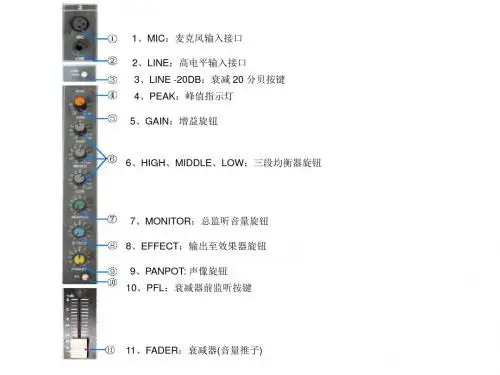

1.MIC：麦克风输入接口
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口
高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键
按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯
Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮
它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
使用高电平输入时要将增益转小。
增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
6.HIGH、MIDDLE、LOW：三段均衡器旋钮
High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15 分贝。
中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。
低音：20 Hz ～500 Hz 适当时，低音张弛得宜，声音丰满柔和。
不足时声音单薄，过度提升时会使声音发闷，明亮度下降，鼻音增强。
中音：500 Hz ～2 KHz 适当时声音透彻明亮。
不足时声音朦胧，过度提升时会产生类似电话的声音。
高音：2 KHz ～8 KHz 是影响声音层次感的频率。
不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。
7.MONITOR：总监听音量旋钮
调节该通路在监听线路中的音量大小。
如不使用额外接入调音台的总监听设备，
则此旋钮可置于0 处。
8.EFFECT：输出至效果器旋钮
调节该旋钮决定该路输出至效果器的电平大小。
如不使用外接的效果器，则此旋钮可置于0 处。
9.PANPOT: 声像旋钮
它用来调整该通道信号在左右声道之间的立体声位置。
调节范围左声道5 ～右声道5 ，如不需要制作特殊效果，一般置于0 处。
10.PFL：衰减器前监听按键
当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。
当有多路输入的PFL 被按下时，监听输出送出的将是这些通路的混音。
11.FADER：衰减器(音量推子)
决定该通道信号发送给总线输出的音量大小。
音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。
当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。
这时，该通道没有信号输出。
调节范围－∞～＋6 分贝，一般以推到0 处适宜，超过0 则会使声音产生一定程度的失真。
如果一定要提高电平讯号，一般采用适当提高Gain的办法，而不会将衰减器提升超过0 。
由于音乐输入为连续，而人声输入为间断，故在操作上有一定区别。
在对音乐的输入轨道操作时，一般使用“淡入”、“淡出”效果。
即操作时先缓缓推拉衰减器，再慢慢加快操作速度，切忌匀速推拉或者瞬间大幅度的操作，这样会使听众感觉很不舒服。
而在对人声输入通道进行操作时，一般采用“一步到位”操作。
即在需要人声的时候，将推子一下推到大概合适的位置，再根据监听和电平表显示进行细微调节。
而不需要人声时，要马上把推子拉到最底部，以避免不必要的声音被输入进去。
接下来，我们再看看调音台右面的控制面板。
之前左面的面板是用来调节输入信号的，而右面的则主要负责调节输出信号。
1.MONITOR：监听输出接口
提供外接监听设备的接口，用来连接外部监听设备。
2.EFFECT SEND：调音台输出至效果器接口
将输入信号送出至外部效果器。
3.AUX IN STEREO：辅助立体声输入接口
连接辅助的立体声输入设备。
4.EFFECT RETURN：效果器返回调音台接口
将经过外部效果器处理送回的信号接入。
5.7.MASTER OUTPUT RIGHT：总输出右声道
6.8.MASTER OUTPUT LEFT：总输出左声道
提供各两种接口的左、右声道总输出。
输出信号为经过各项调节后的最终信号。
9.POWER ON：调音台开关
当ON 的一边被按下时，调音台便接通电源，POWER 一侧则为断开电源。
10.HEADPHONE：监听耳机输出接口
连接监听耳机。
当任何一条通道的PFL 都未按下时，耳机监听信号与总输出信号一致。
当有通道的PFL 键被按下时，则该输出为所有被按下PFL 键的通道信号的混音（包括通过效果器处理的音效）。
11.AUX IN：辅助立体声输入旋钮
调节辅助立体声输入的电平高低。
12.PFL ON：PFL指示灯
当有通道的PFL 键被按下时，此灯为点亮状态。
13.EFF.SEND：输出至效果器旋钮
调节输出至外接效果器的信号的电平高低。
14.HP LEVEL：耳机监听音量旋钮
调节输出到监听耳机的音量大小。
15.DELAY：延迟效果旋钮
调节为输入信号做延迟效果处理的强度。
16.18.HIGH、LOW：二段均衡器旋钮
对监听输出进行均衡调节。
17.LEVEL METER：电平表
三色电平表可监看所有输入、群组和混音讯号，电表为峰值式显示。
显示范围为－20 分贝～＋6 分贝。
有两条LED 灯显示，L-CH 与R-CH 分别表示混音左、右声道的输出电平大小，如果按下PFL 键，则显示为被按下的声道的输出电平值。
一般应将峰值控制在0 处，不能持续出现红灯。
当调音台电源被接通时，ON 处的红灯会被点亮。
19.REPEA T：回响效果旋钮
调节为输入信号做回响效果处理的强度。
20.EFF.MON：效果器至监听旋钮
调节音源通过效果器处理后，输出至监听的大小。
21.PANPOT：声像旋钮
22.23.PFL：衰减器前监听按键
24.MONITOR：监听输出衰减器
25.EFF.RET：效果器返回衰减器
26.GRAPHIC EQUALIZER：图形均衡器
对总输出音源信号进行比较细致的均衡调节。
频点分为63 250 1K 4K 16K，可分别进行－12 分贝～＋12 分贝的衰减或增益。
27. L-MASTER-R：总输出左、右声道衰减器。
