毕托巴流量计在各行业计量中的应用
辽宁毕托巴科技有限公司------李环宇
关键词：毕托巴流量计准确度节能防堵蒸汽煤气瓦斯气
能源计量是建设资源节约型社会的一项新课题，是国家实现节能规划和节能计量的基础，在企业能源管理中计量技术的进步是提高能源管理效果的前提，在能源计量管理方面，能源计量器具与能源计量管理必须跟上企业的发展速度随着企业规模的不断扩大，控制能源消耗降、低生产成本，已经得到了企业领导的高度重视。
能源计量检测数据是企业能源量化管理、实现成本核算的基础，其中蒸汽、煤气、瓦斯气等是能源的重要组成部分，准确计量能源的消耗是我们计量工作中着重要解决的问题。
一：石油化工行业蒸汽、瓦斯气计量存在的问题及原因分析案例1:中国石油化工股份有限公司天津分公司
中国石油化工股份有限公司天津分公司行管区蒸汽管网，主要包括3个食堂、2个浴池、1个宾馆和1个泡塑厂，其中只有泡塑厂全天候有蒸汽用量。行管区蒸汽计量总表是传统的差压式标准孔板流量计，其他分表是一体化涡街流量计。当早、中、晚食堂和浴池用蒸汽时，总表常有超量程运行现象，即使将差压变送器量程调到最大，也无济于事，但其他时间由于蒸汽用量小，行管区蒸汽总表大部分时间在量程下限运行计量误差也较大。
分析小流量条件下总表计量不准的主要原因是由于差压变送器的引压管线较长，很容易引入几到十几毫米水柱的差压信号传递失真，这点传递失真的数值，对于高量程段来说，引起的误差可忽略不计，而对于低量程段来说，引起的误差非常大，因为流量很小的时候，
节流装置送出的差压可能总共只有几十帕斯卡。
例如，满量程差压为100kPa的差压式流量计，在流量为3%FS时，节流装置送出的差压只有90Pa，相当于9毫米高水柱的压力。
经过多方调研，作者认为选用蒸汽一体化毕托巴流量计，可以彻底解决流量变化范围比较大的蒸汽计量问题，提高计量检测率。另外还可以从强化计量数据管理方面下工夫，充分利用信息化技术，实时监控流量计运行状态，确保计量仪表运行稳定、计量数据真实可靠。1：蒸汽一体化毕托巴流量计的结构组成及工作原理
毕托巴流量计是一种新型的差压式流量计，由传感器、差压变送器和二次仪表组成。毕托巴传感器的结构示意图如图1所示。将毕托巴传感器插入管道中心，总压孔正对流体的来流方向，静压孔正对流体的去流方向，用差压变送器测量总压与静压之差。
图1毕托巴传感器结构示意图图图2一体化毕托巴蒸汽流量计的结构组成蒸汽一体化毕托巴流量计的结构组成如图2所示。与其它差压式流量计相比，其突出特点在于其中的“一体化冷凝罐”，该冷凝罐有左、右两个相同的液封室，液封室的上端有带孔塞的注液孔；两个液封室上方同一高度的侧壁有左、右溢流孔分别与传感器的总压管和
静压管相连通；两个液封室下方同一高度的侧壁有出口分别与差压变送器的正、负压室相连接。该结构能有效的避免差压变送器的取压误差，为提高蒸汽测量准确度奠定了坚实的基础。
2：蒸汽一体化毕托巴流量计的应用效果
毕托巴流量计具有测量范围广、准确度高、安装使用方便及维护量小等优点。为此，我们利用天津分公司大检修的机会在行管区蒸汽总表1#后又加装了一台蒸汽一体化毕托巴流量计2#，同时强化了数据管理，充分利用信息化技术，开发了“计量数据诊断系统”，用计算机实现被测蒸汽流量、温度、压力、密度等历史数据的实时监控显示，现场计量人员可以方便快捷地对仪表的运行状态进行监控和故障处理，提高计量数据的可靠性。
经过近两个月的数据比对发现，当1#表超量程运行时，2#表的瞬时流量大于1#表2t/h左右，当1#表在量程下限运行时，其流量曲线上下波动比较厉害，而毕托巴流量计的流量曲线基本稳定，计量数据真实可靠。
2011年11月至2012年11月，毕托巴流量计运行一年，保证了低流速、小流量的蒸汽计量，并且准确度在1%以内，同时运行稳定可靠，安装方便，维护量小，现运行状态良好。
案例2：中国石油化工股份有限公司上海高桥分公司
瓦斯的主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷，此外一般还含有硫化氢、二氧化碳、氮和水气以及微量的惰性气体。瓦斯气在标准状态下瓦斯的密度为0.716kg/m3。因生产
工艺等原因瓦斯气产生量变化的幅度较大，组分复杂，体现在计量中的流量量程比大，密度需要补偿或根据各装置工段的不同时间段进行气体采样确定密度值，同时还含有大量水蒸汽，流速低并含有易粘附的杂质等特点给瓦斯计量工作带来了很大的困难。
采用标准节流件计量瓦斯气时，因瓦斯气的密度小、管网压力低、含有杂质，同时受生产工艺的影响流量量程比大，在这样的工况下，因孔板、V锥、文丘里等节流装置的取压原理造成量程比小、取压孔易堵塞、维护很不方便等因素，很多情况下不适合计量瓦斯气这种介质。
选用用均速管类或插入式热式质量流量计计量瓦斯气时，起初安装后计量正常，但经过一段时间以后流量突然发生变化，而且随着时间推移，流量变化越来越偏离实际工况值，以至于无法计量。
那么主要原因是瓦斯气介质含有大量的水蒸汽和杂质造成均速管类取压孔腔体堵塞，热式质量流量计的温度传感器表面附着大量的杂质无法正常计量。
2009年4月在DN350的瓦斯气管道安装了一台毕托巴流量计，至2010年4月，毕托巴流量计运行一年，保证了低流速、小流量的计量，并且准确度在1%以内，同时运行稳定可靠，安装方便，维护量小，现运行状态良好。
毕托巴流量计的取压头采用防堵设计，开放式的取压孔结构，V 字型的斜面能够有效的防堵，流量计从管道上部垂直向下安装，流体流动时在总压孔前部形成高压区，撞击在取压孔上的粉尘受自身重力
作用自然下落，阻止了颗粒进入；（当被测介质特脏污时还可采用反吹、疏通、自动清堵装置防止堵塞）。如：可计量焦炉煤气、瓦斯气、污水、烟气、盐酸、化工物料液等。
中国石油化工股份有限公司广州分公司（介质：瓦斯气）
毕托巴流量计编号：104200752用途：加氢一装置RV1155
毕托巴流量计编号：104200753用途：选择性加氢装置RV1155
毕托巴流量计编号：104200754用途：加氢二B装置RV3007
毕托巴流量计编号：104200755用途：PP2装置HFG9007
二：冶金行业煤气计量存在的问题及原因分析
案例1：莱芜钢铁集团自动化部
目前焦炉煤气、干熄焦循环气体是焦化厂炼焦产品的副产品，热值较高，发热效果好，是钢铁企业的主要二次能源。焦化厂、热电厂、炼铁厂、烧结厂、各轧材线加热炉均大量使用焦炉煤气。
但其是属于脏气体，成分复杂，含有固体颗粒以及酸性、黏性介质等，因而其流量测量难度较大，焦炉煤气的准确计量一直是困扰莱钢的一大难题。
莱钢焦炉煤气测量大部分仍采用传统测量方式—差压式孔板流量计。孔板流量计是一种经典的流量计量装置，具有国家标准作为数据支持，计量数据可靠性高。但是净化后的焦炉煤气仍含有焦油、灰尘、萘、水等杂质。焦油、灰尘等杂质黏稠容易附着于管壁及导压管，因此经常出现导压管路被堵的情况。导压管路一旦被堵，计量的准确性将无从谈起。仪表维护人员大量的精力需放在导压管路的疏
通上，由此造成的维护量较大。因此，焦炉煤气计量仪表的防堵问题是目前急需解决的一个难题。
自2008年4月，莱钢先后在烧结厂2＃竖炉焦炉煤气、3＃烧结机焦炉煤气的计量中试用了毕托巴流量计。其中用于2＃竖炉焦炉煤气计量的毕托巴流量计已经运行了将近两个月，运行数据稳定，至今未出现仪表堵塞。
其性能特点如下：使用效果及总结充分考察了解毕托巴流量计后2008年4月，我公司利用检修机会在烧结2#竖炉焦炉煤气计量中装入了第一台毕托巴流量计，原孔板流量计经清洗后重新装入。经过近两个月的数据比对，毕托巴流量计累积运行数据为801.4km3，孔板流量计累积运行数据780.1km3。为毕托巴流量计运行数据仅比孔板流量计高2.7%，可见毕托巴流量计运行数据的准确度是可信的。
3#105焦炉煤气计量更换为毕托巴流量计后，运行数据稳定，单位产品消耗煤气量和原孔板数据基本一致。
使用毕托巴流量计后，不仅数据运行稳定，而且防堵功能出色至今未出现仪表堵塞情况，大大降低了仪表维护人员的维护工作量，毕托巴流量计压力损失小，长期运行会具有较好的节能效果。
案例2：河北敬业钢铁集团
冶金企业是高耗能企业，真实可靠地获得能源加工转换和消耗数据是企业研究的课题，河北敬业集团从2008年开始对煤气流量测量设备的配备选型中，经过反复试验比对，最终选用了防堵节能计量精度高和便于安装的毕托巴流量计。
目前河北敬业集团共配备了毕托巴流量计77台，此项改进每月可节约高炉煤气2.7亿、发电0.6亿，测量数据在工序能耗考核中得到了广泛认可，取得了较好效果煤气精确计量的效益。
通过能源管理各工序能耗尤其是煤气消耗得到了有效控制，企业每月富余高炉煤气2.7亿，发电量0.6亿度，每月经济效益0.18亿元。毕托巴流量计解决了河北敬业集团煤气计量的难题，高精度的计量数据是企业能源管理可靠的基础支撑，毕托巴流量计在河北敬业集团的煤气计量中发挥了重要作用。
因煤气介质的特性在强抓能源计量管理过程中，煤气是最难精确计量的。
以高炉煤气为例：从高炉出来时高炉煤气含有大量粉尘，约为15-80g/m3或更高，在使用前必须经过除尘处理经过除尘处理后的高炉煤气含尘量一般为5-10g/m3，但在实际生产中除尘效果不易控制。
2008年前河北敬业集团能源计量管理相对落后，所有高炉煤气计量都采用传统的孔板流量计，在经过几年的生产使用后，发现效果不太理想，表现在以下三个方面。
(1)孔板截流件压损大，尤其是在煤气加压站，孔板截流件会使加压风机输出功率增加浪费电能。
(2)孔板取压孔小。孔径一般为左右，在测量含尘煤气时容易堵塞压孔，影响计量精度。
(3)孔板流量计安装时要截断管道，费时费力孔板密封垫在运行过程中也容易损坏并漏气，使计量可靠性降低.鉴于以上情况。
2008年首次选用了一个管径DN2400mm和一个DN300mm毕托巴流量计进行试用，分别用于测量高炉煤气和焦炉煤气经过半年的试用和孔板流量计相比得到表的数据表两种流量计的比较。
调研使用毕托巴流量计时积累的一些经验：
(1)毕托巴流量计适合测量煤气和压缩空气流量，因为煤气和压缩空气是不洁净气体，只要气体流速＞1m/s，就能实现防堵高精度测量。
(2)毕托巴流量计安装非常简单，只需在管道上找准位置开好孔，把球阀焊接在管道上，基本上就安装好了，安装一台毕托巴流量计一般用时不超过2h。
(3)毕托巴流量计是免维护产品，即使是在冬季，其一体化的取压装置也不会因导压管路结冰而影响测量。
(4)毕托巴流量计探针采用不锈钢材质，抗磨损性能好，使用寿命长。
(5)毕托巴流量计与孔板流量计的耗能比为1.5:100
三：在电力行业蒸汽计量存在的问题及原因分析
案例1：国家经贸委节能信息传播中心发布节能案例研究61号。
概述：
北京科利源热电有限公司是清河地区较具规模的热电联产企业，承担清河区的工业和民用供热任务，共有五台35t／h的链条锅炉，一方面发电，另一方面把0.4MPa的余热过热蒸汽送到用户供热。原来向用户供热所用的蒸汽流量表都采用孔板式流量计，由于孔板在管道内的压力损失较大使整个系统能耗相应增加。
另外，由于孔板流量计在小流量时(30％以下)计量精度很差，用户分表在小流量时常不计数，致使各分表的流量总和与供汽总表计数差别很大，多达15％的误差，使该公司蒙受很大经济损失。
1998年该公司开始试用毕托巴流量计（原名智能探针式蒸汽流量计清华大学热能工程系研制)，运行四年以来，运行情况良好，由于该流量计的所有电子元件均远离所测蒸汽管道，只有不锈钢探针在管道内，性能可靠，每年只需进行一次变送器零点和量程的校验工作，减少了大量的设备维护费用，提高了工作效率，节省了人力，给我公司带来了很大的经济效益。
毕托巴流量计广泛适用于蒸汽的计量，特别是集中供热的热源厂及化工、石油、轻工等行业各种气体、液体的计量。项目监测情况通过现场监测及对提供的资料进行统计、计算得出如下结论：
1．采用毕托巴流量计取代原来的孔板式流量计后，管网内压力损失明显减小，使能耗相应下降，经对比计算整个系统节能率达3.4％。
2．使用前、后各一年的对比数据表明，在蒸汽产量相同的情况下，年节燃煤1947t，减排二氧化碳5064t。
3．由于毕托巴流量计灵敏度高，小流量也可精确计量，使原来总表和分表误差由15％降低到2％，因此每年比原先多收回供热费用达100万元。
4．项目总投资80万元，按节能和收费综合效益计算，投资回收期为7个月。
案例2：沈阳热电厂替代锅炉集中供热工程
概述：
沈阳热电厂替代锅炉集中供热工程2*116MW循环流化床水炉仪表设备，在风、水、蒸汽、油介质共安装71台毕托巴插入式流量计。按照用户锅炉中等负荷状态经计算，如果采用孔板等节流型流量计一年产生的总压损共计：2234325.6kpa,耗电量为共计：5853519.6度/年，折合标煤2130.68吨,如今5500大卡动力煤综合平均价格为850元/吨，那么每年为孔板流量计压损多支出2130.68吨×850元/吨=1811078.96元。
投产后根据现场实际工况计算毕托巴流量计一年实际产生的总压损共计：13600.78kpa，耗电量共计：24670度/年，折合标煤8.98吨，那么每年为毕托巴流量计压损支出为8.98吨×850元/吨=7633元。
毕托巴流量计与孔板流量计总压损比为：0.608:100节能效果十分显著当年就可以收回投资成本。
四：总结：
毕托巴流量计的综合性能：
毕托巴流量计成功的关键在于逐台检定，分段修正以及来自于清华大学多年积累的庞大精准的数据库，毕托巴流量计拥有很强的适用计量不同介质的能力。
具体特点如下：
⑴使用性强：传感器适用各种流体和多种管道形式，是国内国际唯一一种一次元件能做到测量多种流体的流量计。
⑵精度高：温度、压力、差压一体化提高了现场仪表的补偿参数准确度。在3%到100%的量程范围一次元件准确度为液体0.2%，气体1%。
⑶节约能源：毕托巴传感器截流面积小，几乎无压力损失，运行成本大大降低。被国家改革委员会节能信息传播中心推荐为第61号节能产品。
⑷安装简便：只需在管道合适位置上开一个DN20-DN55mm的孔，把传感器插入管道中心即可。
⑸维护方便：传感器本身无需维护。只需对差压变送器进行零点和满量程的校验以及二次表输入相应的电流进行定期检验。
⑹可靠性：结构简单，设计合理。由于导压管内介质长期处于静止状态，所以测量精度能够长期保持稳定。
⑺耐高温高压：由于传感器采用不锈钢制作而成，因此可耐高温650℃、压力32MPa.(特殊材料制成的传感器可耐高温1300℃)
⑻测量流量范围广：气体流速在1m/s以上，液体流速在0.2m/s以
上的介质都可以精确测量。对低流速、小流量、大管径测量效果尤佳。
⑼在线安装和检修：不停产的情况下，保证安全措施到位，采用开孔器对除氧、氢气等介质管道实现安装和检修。A类化工防爆区无动火、无泄漏在线安装。
毕托巴流量计解决了不同行业不同介质计量的难题，高准确度的计量数据是企业能源管理可靠的基础支撑，毕托巴流量计在各行业生产计量中发挥了重要作用。
参考文献：

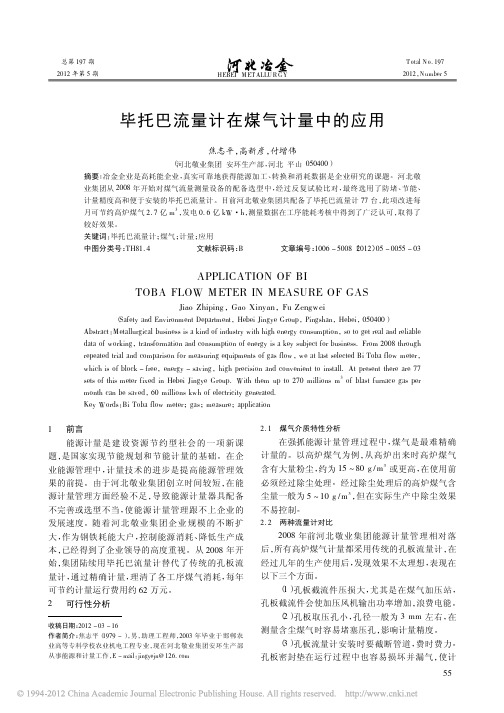

[1]焦志平、高新彦、付增伟---毕托巴流量计在煤气计量中的应用。《河北冶金》总第197期年2012第5期。
[2]刘大军--南化。《浅谈毕托巴流量计在能源计量中的应用》
[3]焦艳芳--中国石油化工股份有限公司天津分公司计量中心。《毕托巴流量计在蒸汽计量中的应用》
[4]张志功、刘良桂、黄义成---毕托巴流量计在干熄焦循环气体流量测量中的应用。《设备管理与维修》2011Nol
[5]毕托巴流量计（原名智能探针式流量计）在热能计量中的应用。《设备管理与维修》
[6]节能案例研究61----国家经贸委节能信息传播中心发布。《设备管理与维修》2003No7
[7]李莉芝、陈秀丽、王兆新---毕托巴流量计在莱钢焦炉煤气计量中的应用。《中国计量》2009.08
