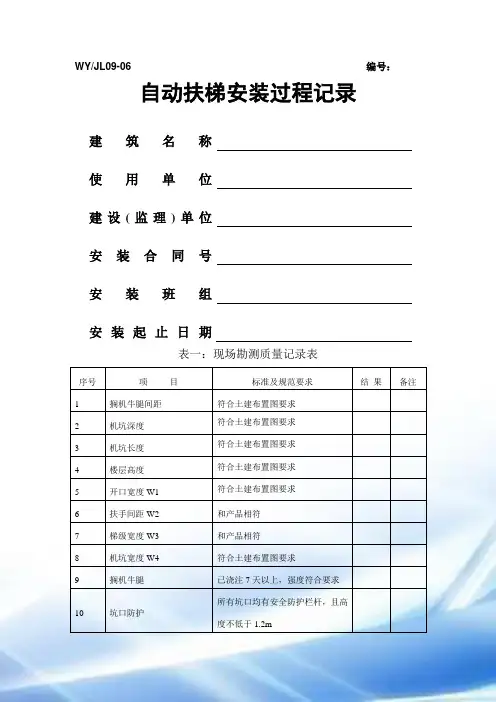

WY/JL09-06 编号：自动扶梯安装过程记录
建筑名称
使用单位
建设(监理)单位
安装合同号
安装班组
安装起止日期
.
.
表一：现场勘测质量记录表
.
.
表二：水平运输及吊装质量记录表
.
.
表三：梯级与梳齿板安装质量记录表
.
.
表四：电气及安全装置安装质量记录表
.
.
表五：扶手护壁板及扶手带安装质量记录表
.
.
表六：电气安装与调整与试运行试验质量记录表
.
.
. .
自动扶梯安装工艺随着自动扶梯技术的不断发展，将出现新的结构形式，因而，自动扶梯安装调试也将出现新的方法，并且自动扶梯安装质量的好坏直接影响自动扶梯整机质量，为了保证自动扶梯质量达到有关技术标准要求，特制定《自动扶梯安装工艺》作为自动扶梯安装指导性文件。 《自动扶梯安装工艺》中各项参数和技术要求，主要参照下列技术标准： 1、GB16899自动扶梯和自动人行道的制造与安装安全 规范
2、GB10058电梯技术条件 3、GB10059电梯试验方法 GB10060电梯安装验收规范
第一节自动扶梯安装工艺流程图 自动扶梯安装工艺流程图 现场勘查 I 一 机具材料进场施工用电 脚手架及放线 I 吊装扶梯 扶梯就位 电 气 部 分 安 装 开关调整 自检、专检及记录 验收及交付使用 第二节概述
在工厂内装配完成的自动扶梯可以整机或是分段运往 工地进行安装。分段装运时，应将已经装配完成的自动扶梯在牵引链条可拆卸处临时拆开，并将梯级与牵引链条临时固接于分段的框架结构上。待运送到安装现场后，先将框架结构分段拼接成整体，再连接牵引链条。扶手系统的安装分为下列几种情况；可在工厂先试装后再拆下运往现场装；或将零部件运往现场安装；也可在工厂内装好后随整机一并运往安装现场。 在进行自动扶梯安装之前必需熟悉若干有关文件： 1.自动扶梯安装土建平面布置图； 2.自动扶梯电气原理敷线图； 3.土建勘查有关记录； 4.产品合格证及自动扶梯自检报告书等。 安装现场必须有足够的照明，工作时必须遵守安全规 程。 复核自动扶梯土建尺寸要进行多次，包括测量提升高度、跨度、支承梁及底坑等等。尤其注意自动扶梯上下支承梁与自动扶梯中心线应保持垂直。图一，所示为各有关的自动扶梯安装的土建尺寸。
自动扶梯安装施工方案 安装项目名称: 电梯规格型号: 安装施工班组: 安装开工日期: 江苏天目建设集团有限公司
第一部分：扶梯安装组织与计划 1.0 安装调试资质 江苏天目建设集团有限公司具有电梯安装壹类资质，现有安装员工270余人，土建勘测工程师16人，质检工程人员10人,项目经理10人。主要负责西奥电梯有限公司的电梯安装工作。 附：《特种设备安装安全许可证》、《资质证书》、《营业执照》复印件 2.0人员配备情况 项目经理： 项目协调： 安装班组： 说明：上述人员系我公司的骨干，曾参与过国内众多的电梯项目，具有丰富的实践经验，将在贵项目中按照各自的岗位职责，在合同履行期间提供优质的服务。
第二部分扶梯安装施工方案 ◆扶梯安装前必须对井道进行粗测和图纸核对，检查用户供电系 统是否符合要求； ◆扶梯就位后，检查扶梯中心与井道中心是否平行，再调整大角 钢处六角螺栓，使扶梯前沿板表面与用户标高相平，调整扶梯水平，重复调整直到驱动主轴和涨紧轴水平度达到要求为止； ◆调整桁架上头部大角钢和土建预埋铁之间用铁板垫实； ◆拆除内盖板，准备安装玻璃，安装玻璃完毕后，调整垂直度。 ◆再安装扶手导轨及扶手带，并调整扶手带涨力。 ◆清理扶梯并试车。 ◆调整围裙板间隙安装灯管、内盖板及扶梯入口保护装置的安装（XO21NG 、STAR-P无此项）； ◆整机清理，润滑并进行运行试验。
扶梯安装工作流程图：
第三部分工地现场安全管理 1.0 相关简介 公司的立业之本是安全生产，安全作为公司的一项根本制度摆在各种制度的首位，“安全第一”真正体现了一个企业的文化精髓。江苏天目建设集团有限公司，以西奥电梯工地安全生产管理制度为基础，继承西奥的优良传统，并在此基础上发扬光大。 目前公司设有专门的安全部门—安全办，主要职责是处理和通报西奥公司的安全事故；监督现场工地安全；对全国人员进行安全培训；制定公司的安全生产管理制度和事故预防措施，切实推进安全化生产。 2.0装备介绍 目前我公司安装人员全部持有上岗操作证，并且对于我公司所有员工，都有一套固定的劳防用品，具体如下：具有“西奥”标志的工作服、工作帽、工作鞋、井道生命线、安全带、急救箱、灭火器、焊接防护罩等。安装员工进场安装必须有以上用品。在公司的安全检查过程中若发现有缺少用品，将对班组进行整改。 3.0相关制度介绍 目前公司的相关安全政策主要以西奥的《工地安全手册》为基础，并对其进行了深入和细化，电梯设备进场时使用《电梯吊装标准规范》
自动扶梯维保方案 一.维修保养通则 (1.自动扶梯的维护保养必须由经专门培训并考核合格的专业人员进行; (2.保养:周期为 15天一次 (也可根据实际情况临时增加次数。保养工作主要 为:a. 紧固机件、电气元件; b. 检查各机电零件的工作情况; c. 对各需润滑部件进行 加油; d. 对扶梯各部件进行清洁; (3.每年三、六、九、十二月进行扶梯季度保养,内容为检修清洗更换零部件; (4.年度保养:周期为每年一次。年度保养的内容为检修清洗更换零部件; 二.维修保养安全措施 2.1.维修保养前,必须查阅自动扶梯急修记录本,了解自动扶梯运行情况和故障情况; 2.2.维修保养前,必须先在上、下各设置一个安全护栏和“ 正在维修,禁止使用” 的标志牌或设置障碍物,栏杆及障碍物能醒目并有效地阻止人们进入现场; 正在维修, 禁止合 2.3. 维修保养时必要时可切断电源总开关, 并在开关上挂上“ 的牌子; 特别是梯路里有人时,必须切断电源总开关,建议在总开关的把手上装设闸” 检修” 转至“ 状态; 正常” 一把挂锁; 2.4.将检修开关由“ 检修盒” 以检修速度操作扶梯 2.5.如果检修的梯级已从扶梯上拆下,只允许用“ 点动,梯级上不准站人。 三.保养、维修要领与方法 3.1.保养、维修要领 (1.清洁除尘:保持设备、机器、电气、梯路、上下底坑的清洁。
(2.检查调校:针对发现的隐患和存在缺陷的不同情况,进行修复和校准零部件的精度或者更换磨损件。 (3.润滑:在做好清洁除垢等工作基础上,凡摩擦转动需要润滑的部位,都应充分地注入清洁合格型号的润滑油加以润滑。 3.2.保养、维修的方法主要有听、看、摸、嗅、查 听诊” ,听司机对设备运行情况的发映描述,有没有故障的先兆和隐患;听 (1.听, “ 设备运行时所发出的声音,有没有不正常的噪声。 望诊” ,看司机运行记录,有没有引起可以注意的方面;观察设备运行时, (2.看, “ 是不是平稳正常。 触诊” ,通过四肢接触的感觉,发现设备是否带病运行。 (3.摸, “ 闻诊” ,用鼻子辨别设备开机运行后有没有不正常的气味。 (4.嗅:“ 动诊” ,动手检查,运用一定的工具仪表器材检测设备的技术精度,断判设 (5.查, “ 备是不是处于正常状态。 四.保养、维修内容 4.1.驱动装置 (1.检查电动机的热敏电阻应正常,通风孔处不允许堵塞,应定期检查和清除电动机外壳上的灰尘和杂物,但不得用水龙头冲刷清洗电动机; (2. 电动机每运行 2500h(约 0.5~1年至少检查 1次轴承温度, 轴承允许温度不得超过 95℃ (温度计法 ;如发现轴承有异常情况应立即关机查明情况,或更换同样型号的轴承; (3.如电机受潮,必须干燥处理,可采用烘干法或短路电流法,在干燥过程中,电机绕组温度应逐渐升高,并不超过 145℃;用短路电流法干燥时电机处于短路状态,其
扶梯移交检查内容及标准 序号检查项目 及类别 新梯移交检查内容及其标准 检验 记录 整改 记录备注 1 1 技 术 资 料 1.1 制造 资料 A 制造单位提供以下用中文描述的随机文件： （1）合同（应含技术规格书资料） （2）随机资料（含图纸、主要部件形式试验报告等）。 （3）扶梯部件应有产品质量证明文件，注明制造许 可证文件编号、产品出厂编号、产品型号、主要技 术参数，检验合格证、出厂日期，并且在证明文件 上有制造单位的公章。如：梯级、梯级链、减速箱、 制动器、附加制动器、驱动主机、驱动主轴、驱动 链、滚轮、扶手带、主控制板等，（若采用玻璃作扶 梯栏板，应采用钢化玻璃）。 （4）清装箱单(仔细核对装箱清单内项目是否与实 际设备相符)。 （5）电梯检验报告、电梯使用标志（安全检验合格 证）。 (6)产品出厂整梯合格证扫描件及复印件 （7）特种设备注册登记表。 （8）电梯使用维护说明书，包括安装、使用、日常 维护保养和应急救援等方面操作说明的内容。 （9）电梯钥匙(每台2套钥匙)。 （10）电梯检修灯、检修盒。 2 1.2 安装 资料 A 安装单位提供下述资料 （1）电梯安装使用说明。 （2）安装质量证明文件，包括自动扶梯与自动人行 道安装合同编号、出厂编号、等内容，安装单位安 装许可证编号、产品主要技术参数等内容。 序号检查项目 及类别 新梯移交检查内容及其标准 检验 记录 整改 记录备注 3? 1.3 电梯 维保 资料 电梯维护单位是否移交： （1）电梯质保单位已完成电梯维保移交手续 （2）电梯维保单位责任人（联系人） 3、现场落实质保期起始时间。
4?1．4 扶梯 功能 （1）扶梯下部机仓应设油水分离器； （2）室外、半室外及地下车站扶梯应设水位检测装 置，并能有效切断控制电路； 5?1.5. 1 隐蔽 工程 （1）扶梯桁架垫铁应按国家规定进行防腐，焊接处 理。 （2）扶梯吊装前应将土建井道内杂物清除干净。 （3）扶梯外包板应采用紧固件和焊接方式固定，确 保永久牢固，且能便于拆装。 （4）扶梯外包板应能将桁架全部封闭，确保动物， 杂物不能进入桁架内部 （5）扶梯中部支撑及预埋钢板的规格应符合设计要 求 （6）扶梯底坑是否预留足够直径排水孔洞，能否实 现正常排水，无积水现象 （7）扶梯周边是否有渗漏现象，影响电梯设备的正 常使用 1.5. 2 标识 标牌 （1）扶梯相关安全警示装置应有永久性的中文字体 说明，并随设备同时进入质保期。 （2）扶梯警示图标应按国家新标准执行。 序号检查项目 及类别 新梯移交检查内容及其标准 检验 记录 整改 记录备注 6 2 驱 动 与 转 向 站 2.1 维修 空间 C （1）在机房，尤其是在桁架内部的驱动站和转向站 内，应有一个没有任何永久固定设备的、站立面足 够大的空间，站立面积不小于0.3㎡，其较短一边 的长度不小于0.5㎡； （2）当主驱动装置或制动器装载梯级、踏板或胶带 的载客分支和返回分支之间时，在工作区段应提供 一个水平的立足区域，其面积不小于0.12㎡，最小 边尺寸不小于0.3m； （3）机舱是双主机扶梯，应保证相关传动装置，制 动器，同步性。 （4）室外扶梯机仓电气部分应有效防雨水措施。 7 2.2 防护 C 如果转动部件易接近或对人体有危险，应设置有效 防护装置，特别是必须在内部进行维修工作的驱动 站或转向的梯级和踏板转向部分； 8 2.3 照明 C 分离机房的电气照明是永久性的和固定的。在桁架 的驱动站、转向站以及机房中的电气照明装置，应 提供常备的手提行灯；
自动扶梯与自动人行道安装过程检验记录顾客单位 合同号 产品型号 出厂编号 安装单位
第一条现场检验过程中，检验人员应当认真填写记录。现场检验原始记录应与本报告数据相符。 报告书中有测试数据要求的项目，应在“检验结果”、“整改结果”栏目中填写实测或经 统计计算后的数据；无量化的项目，“检验结果”、“整改结果”栏目只能填写“符合”、“不符合”或“无此项”。“结论”一栏中只能填写“合格”、“不合格”“无此项”。对电 梯整机检验合格后在“检验总论”一栏中只能选择“合格”与“不合格”两者之一的选 择项，并在选择项前“□”内打“×”。 第二条本报告书中记录填写有误时允许该电梯授权检验人员更改，但不可乱涂。正确的更改方法是：在有误记录上横划一下，在其近旁再填写更改内容且经更改人签字或盖章，注明 更改日期。当填写格较小时，可用引出线标注。 第三条检验判定条件：重在项目（有“※”的项目，下同）且一般项目（未注有“※”项目，下同）不一超过3项（含3项）时，可判为合格；凡重要项目不合格不超过1项（含1 项），一般项目不合格项不超过5项（含5项）允许调整修复并对不合格项目复检，经 安装单位整改后复检结果一般项目不合格不再超过2项（含2项）时，仍可判为合格。 若不合格项目超过8项则判为不合格。 检验依据《自动扶梯和自动人行道的制造与安装安全规范》（GB16899-1997） 《自动扶梯与自动人行道监督检验规程》 专检结论经厂检验收，综合判定该电梯： □合格，可申报政府有关部门进行安全性能和质量的监督检测。 □不合格，整改自检合格后，向所属主管单位申报复检 检验人员签章：检验员部门（签章） 注：请在选择项前“□”内打“×”日期：年月日 自检结论经厂检验收，综合判定该电梯： □合格，可申报政府有关部门进行安全性能和质量的监督检测。 自检人员签章： 注：请在选择项前“□”内打“×”日期：年月日 安装单位（盖章）使用单位（盖章） 安装单位验交人员签章使用单位负责人 签章 交付使用日期：年月日
自 动 扶 梯 安 装 标 准 目录一．施工准备。 1．材料 2．机械设备 3．作业条件 4．技术准备
二．操作工艺 1．工艺流程 2．操作方法 三．质量标准 1.主控项目 2.一般项目 四．成品保护 五．需要注意的事项 六．质量记录 自动扶梯安装标准 一、施工准备 1）材料 1.自动扶梯安装前必须进行开箱检查，并填写检验记录。对设备必须附有产品出厂合格证、安装及使用说明书等；电梯及辅助设备的铭牌齐全，外观检查无损伤及变形。设备安装前，要根据使用说明书，进行全部检查，方可安装。 2.附件的规格、数量与装箱单相符。 3.凡使用的材料要有出厂合格证或检验资料。 2）机械设备 1.安装器具：切割机、电焊机、曲线锯扳手、电锤、锤子、螺丝刀、真空吸盘、力矩扳手、电工工具、剥线钳、电烙铁、手电钻、开孔器、钢锯、组合螺丝刀、钢丝钳、橡皮锤、板锉、卡簧钳、手电筒等。 2.吊半搬运机具：卷扬机、倒链、起重滑车、起重跨顶、撬扛、滑轮等。 3.测试器具：经纬仪或全站仪（特殊工程使用）、水平仪300㎜钢板尺、1m钢板尺、绝缘电阻测试仪、接地电阻测试仪、数字万用表、塞尺、斜塞尺、水平尺、钢卷尺、线坠等。 3）作业条件 1.安装口内及四周无杂物、积水。 2.扶梯上、下支撑面预埋钢板符合图纸要求。 4）技术准备 1.厂家及设计单位提供的技术资料及图纸齐全，编制施工方案，并经审批。 2.对操作人员进行现场技术、安全交底。 3.土建单位已提供明确的水平基准线标记和起止点。 二、操作工艺 1）工艺流程
2）操作方法 1.土建结构测量 （1）提升高度测量方法一：以上支撑面预埋钢板宽度中心设上测点，下支撑面预埋钢板宽度中心所在水平面设下测点，用钢卷尺测量上测点至下测点间的垂直距离；方法二：用经纬仪或全站仪测量上、下支撑面预埋钢板间的高差。 （2）跨度测量方法一：从上支撑面预埋钢板边沿垂下一线坠，用钢卷尺测量该垂线与下支撑面预埋钢板内沿的水平距离。安装口左右两侧各测一次；方法二：用全站仪测量上、下支撑面预埋钢板间的水平距离，安装口左右两侧各测一次。 （3）安装口宽度测量。 （4）安装口基坑深度、拐点位置测量。 （5）自动扶梯梯级上空垂直净高度测量。 （6）运输通道尺寸测量。 2.桁架组装 （1）桁架的水平运输：用φ13mm钢丝绳将卷扬机固定在土建结构的柱子上。扶梯段下使用运输滚轮，用卷扬机采用两组三轮起重滑车复绕式牵引，将扶梯段拉入安装地点准备拼装、吊装。 （2）桁架组装：桁架组装可在地面上进行,也可悬吊于半空进行。 （3）桁架吊装（图2.2-1） 图2.2-1 桁架吊装示意图 1：吊装时吊挂的受力点只能在自动扶梯两端的支承角钢上的起吊螺栓或吊装脚上（图2.2-2）。拉动、抬高自动扶梯时一律不得使其他部位受力和受到撞击。使用固定钢丝绳套环的步骤如下：拧出安全固定螺钉→拔出吊挂螺栓→嵌进1～2个绳头固定套环→推入吊挂螺栓→拧紧安全固定螺钉 图2.2-2 吊装受力点 2：吊装顺序以设备地面运输进场所在楼层为基准。扶梯在基准层以上时：起吊最高层扶梯→起吊次高层扶梯→依次减低楼层直至基准层的上一层为止；扶梯在基准层以下时：起吊最底层扶梯，然后依次增加楼层吊装；最后吊装基准层扶梯。 3.桁架定中心 （1）以上下楼层土建提供的基准线为基准，在上下支撑面钢板上标识清楚中心基准位置。 （2）将自动扶梯吊起移至安装口内使之就位，再在扶梯两端支承角钢与支撑面预埋钢板之间各放一个滚子（滚子用钢管制作），用来校正自动扶梯桁架中心线与支撑钢板上所标基准中心。当桁架中心线与支撑钢板上所标识的中心线调到同一直线时，用自动扶梯调整螺钉将自动扶梯顶起并取出滚子。 （3）调整螺钉，使自动扶梯两端升降平台上的楼面盖板与装修好的楼面平齐，然后垫入垫片，松开调整螺钉，复查扶梯楼面盖板与装饰后楼面的高差，合格后将垫片点焊在支撑面钢板上。 （4）用40mm×4mm角钢制作两个支架，分别置于机头、机尾。将Φ0.4～0.5mm钢丝固定在支架上用花兰调紧，钢丝左右位置与支撑钢板上的中心线一致。然后各安装尺寸以此线为基准线。 4.减速机调整 （1）梯级链驱动装置定位装好后将中心线往后拉。 （2）驱动装置的安装要符合设计要求和自动扶梯安装图纸的规定。驱动装置底座四脚要平稳，要有防振设施，不得有振动噪声。安装时要严格控制驱动装置输出轴上的双排链轮与驱动主轴上的驱动链在同一直线上，确保动作频率同步。驱动链张紧，调试靠机座前面的顶丝张紧，要以张紧至驱动链的挠度小于10mm 为宜。 5.导轨类调整 （1）以钢丝基准线为中心，调整两个主轨及两个副轨的轨间距。 （2）用调整垫片及水平尺分别调整两主轨及两副轨的水平度。 （3）调整各轨道间的上下距离。
体系编号： （公司名称） 电梯日常维护保养记录 （自动扶梯/自动人行道） 电梯基本情况及技术参数 石家庄市质量技术监督局编制
编制及填写说明 1、本记录适用于自动扶梯和自动人行道的日常维护保养。 2、本记录的维保项目及基本要求A类项按照国家质量监督检验检疫总局制定的《电梯使用管理与维护保养规则》（TSG T5001-2009）制定，属于强制性周期保养项目。B类项为电梯维保单位根据电梯制造单位要求或本单位维保工艺要求增加的项目（项目编号前需增加“B-”标识），电梯维保单位可根据不同型号电梯的要求在空白表格处增加相应项目。 3、维保项目（内容）和要求中对测试、试验有明确规定的，应当按照规定进行测试、试验，没有明确规定，一般为检查、调整、清洁和润滑。 4、维保基本要求，规定为“符合标准”的，有国家标准应当符合国家标准，没有国家标准的应当符合行业标准、企业标准。 5、维保基本要求，规定为“制造单位要求”的，按照制造单位的要求，其他没有明确的“要求”，应当为安全技术规范、标准或者制造单位等的要求。 6、已完成保养、更换部件和经测试、试验功能正常的项目，在相应周期栏中划“√“，保养中发现不正常项目和需调整或更换部件的项目，在相应周期栏中划”ד，并在备注栏中说明，无此项目的划”/“。 7、现场维保时，如果发现电梯存在的问题需要通过增加维保项目（内容）予以解决，应当相应增加并且及时调整维保计划与方案，相关情况应在备注栏中说明。 8、本记录“日常维护保养记录”页一式两联，每次完成保养工作，记录填写完整后，需经保养人员和使用单位安全管理人员签字，手写联由保养公司存档（整本保存，保存期限至少4年），复写联交客户存档。
编订：__________________ 单位：__________________ 时间：__________________ 自动扶梯安装施工方案 (正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-3445-78 自动扶梯安装施工方案(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、工程概况： 万博商城地处郑州市繁华地段，位于二七区福寿街与裕元里交叉口东北角，建筑面积93382平方米，由地下二层，地上十三层，框剪结构组成，九层以下为商场，九层以上为办公。层高5.3米，局部5.4米。我单位主要负责一层至八层自动扶梯安装工作。 二、安装人员的组成： 本公司委派安装队项目经理王东升同志组建本项目的24台自动扶梯安装。安装队负责对电梯安装施工中的施工进度、质量、技术等工作承担具体的组织、计划、调配及全面管理责任。管理人员配置：质检员一名、施工员一名、专业安装人员5名以上。派往现场的扶梯安装人员都持有政府部门承认的上岗证，且具有安装同类扶梯的经验。
三、与业主和监理公司的沟通 扶梯安装工程顺利完工的必备条件是建立在与业主及监理良好沟通的基础上，因此在安装前期和施工期间，将与业主及监理做好沟通工作，在工作中悉心接受业主与监理单位的监督和指导，将扶梯安装工程保质保量如期完工。 四、工地现场检查 每个扶梯井道的土建竣工检验，扶梯安装工程项目（没有现场指挥部前）将派现场工程师和技术工人到工地现场检查土建结构是否符合要求，以便土建能及时派人进行整改，及时签署验收报告书。检查的项目有以下几点： 1）检查自动扶梯井道尺寸是否符合图纸要求。 2）测量提升高度、跨度、支撑梁及上下机仓的尺寸等。 3）注意自动扶梯上下支撑梁与自动扶梯中心线应保持垂直。 4）土建须保证提升高度和跨度在任何情况下偏差
对应的报告编号：自动扶梯和自动人行道安装过程检验记录 建设单位： 梯种：□自动扶梯□自动人行道 规格型号： 安装单位： 使用地点： 设备编号 : 制造单位： 出厂编号：
资料审查记录 检验员检验日期 序号检查内容检查结果1开工告知表 2装箱清单 出厂编号 : 3产品合格证 出厂日期 : 4自动扶梯 / 自动人行道安装总体布置图 5安装使用维护说明书 6动力电路和安全电路电气原理图、元件代号说明 7电气敷设图和部件安装图 8整机产品型式试验合格证 ( 复印件 ) 9扶手带破断载荷试验证明 自动人行道，制造商应提供按标准载有规定制动载荷计算的制停距 10 离试验报告，且制停距离应符合标准的规定 11安全操作规程 12维修保养制度 13岗位责任制及操作证管理 14钥匙使用保管制度 15□ 改造、大修过程中事故记录和处理报告 16改使用单位提出的制造单位同意变更设计证明文件 17造改造或大修部分的清单 18□ 主要部件合格证 19大必要时提供图样和计算说明 20修重大改造项目应提供改造后整机合格证 21 22 23 24 开箱检查记录
检验员检验日期经检查： 1、是否有装箱清单□全部有□部分有□没有 2、现场有无存货仓库□有□没有 3、是否有损坏件□有□没有 清点记录： 1、清单与实物完全相符（以下空白）：□ 2、清单与实物不相符（以下说明不符原因）：□ 使用单位意见：安装单位意见： 日期：日期： 土建检查记录
检验员检验日期经检查，该自动扶梯 / 自动人行道土建工程尺寸：
图纸尺寸实测尺寸偏差L H H I K H1 要求： 1、自动扶梯的梯级或自动人行道的踏板或胶带上空净高度h:严禁小于 2.3m。 2、土建工程应按照土建布置图进行施工，且其主要尺寸允许误差应为： 提升高度 H ：-15 ～ +15mm；跨度 L ：0～+15mm。 3、图纸尺寸根据制造单位提供的安装总体布置图填写；实测尺寸根据现场测量的数据填写； 4、偏差 =实测尺寸 - 图纸尺寸 安装检查记录 检验员检验日期 设备型号DE20 电机功率kw 额定速度0.5m/s 输送能力6000p/h
自动扶梯、人行道 安装工艺（作业指导书） 编制： 审核： 批准： 1、一般规定
1.1、本说明适用于自动扶梯（RF）及自动人行道（RX）。 1.2、本说明书中的安装方法是目前自动扶梯的通用安装方法，有关具体的安装要求均在本说明书中有较详细的说明，当安装的自动扶梯土建尺寸及要求与本公司RF系列自动扶梯的土建尺寸及要求不一致时，请及时与本公司有关技术人员商量采取措施。 1.3、自动扶梯安装基本程序见图： 图1 自动扶梯安装顺序 1.4、自动扶梯的安装后调试工作，应由熟练的安装人员进行。 1.5、自动扶梯的电气系统均在工厂产品出厂前装配，调试完成。 2、安装前的准备工作
2.1、安装人员配备 一般由四人组成安装小组，其中需有熟练的安装钳工、电工各一名负责安装。 2.2、安装前的零件清点与核对工作。 安装前应由安装负责人合同用户代表根据装箱单开箱清点，核对所有的零部件与随机文件，并了解安装的自动扶梯、提升高度、体面斜角度等技术参数。根据自动扶梯的土建图复测土建尺寸，包括底坑（最底层）长度、宽度、深度、提升高度，上下水平支撑点距离是否符合土建图尺寸。最底层的底坑不得渗水，底坑的内侧面应平直，不允许有凹凸现象，土建复测后，如发现差错应及时通知用户有关部门，及时更正。 2.3、安装人员必须遵守的安全作业规则 自动扶梯安装时，两侧应搭设脚手架，便于两侧的安装。工作时应载好安全帽，系好安全带及工具代等，凡进行带电工作时必须两人以上，电源开关应派专人看管，如遇必要进入机架内部调整，必须将电源插座拔下，专人看管人员不能离开电源插座处，以免发生意外。试运行时必须通知无关人员离开，并在自动扶梯的上下出入口处设立警示牌“不准通行，不准靠近”字样。试运行时还应检查是否遗有工具及其它杂物在机架内，确认正常后方能通电试运行。起重自动扶梯就位时，应注意自动扶梯的起重重心位置，不使其摇晃及摆动幅度过大，稳妥地放安装所需要示的位置，还应考虑在起重就位时注意不使自动扶梯机架变形的不利因素。 2.4、安装施工照明应由用户提供，采用不高于36V的安全电压，整个自动扶梯的施工用照明单台不少于3处，施工所需动力照明电源应送至机房和施工现场，确保施工正常使用。 2.5、安装时如需要使用气割、电焊应由专业持证人员进行，且必须有灭火措施。 3、自动扶梯土建尺寸的复测工作
自动扶梯维保方案 精 1 2020年4月19日
自动扶梯维保方案 一.维修保养通则 (1.自动扶梯的维护保养必须由经专门培训并考核合格的专业人员进行; (2.保养:周期为 15天一次 (也可根据实际情况临时增加次数。保养工作主要为:a. 紧固机件、电气元件; b. 检查各机电零件的工作情况; c. 对各需润滑部件进行加油; d. 对扶梯各部件进行清洁; (3.每年三、六、九、十二月进行扶梯季度保养,内容为检修清洗更换零部件; (4.年度保养:周期为每年一次。年度保养的内容为检修清洗更换零部件; 二.维修保养安全措施 2.1.维修保养前,必须查阅自动扶梯急修记录本,了解自动扶梯运行情况和故障情况; 2.2.维修保养前,必须先在上、下各设置一个安全护栏和“ 正在维修,禁止使用” 的标志牌或设置障碍物,栏杆及障碍物能醒目并有效地阻止人们进入现场; 2 2020年4月19日
2.3. 维修保养时必要时可切断电源总开关, 并在开关上挂上“ 正在维修, 禁止合闸” 的牌子; 特别是梯路里有人时,必须切断电源总开关,建议在总开关的把手上装设一把挂锁; 2.4.将检修开关由“ 正常” 转至“ 检修” 状态; 2.5.如果检修的梯级已从扶梯上拆下,只允许用“ 检修盒” 以检修速度操作扶梯点动,梯级上不准站人。 三.保养、维修要领与方法 3.1.保养、维修要领 (1.清洁除尘:保持设备、机器、电气、梯路、上下底坑的清洁。 (2.检查调校:针对发现的隐患和存在缺陷的不同情况,进行修复和校准零部件的精度或者更换磨损件。 (3.润滑:在做好清洁除垢等工作基础上,凡摩擦转动需要润滑的部位,都应充分地注入清洁合格型号的润滑油加以润滑。 3.2.保养、维修的方法主要有听、看、摸、嗅、查 (1.听, “ 听诊” ,听司机对设备运行情况的发映描述,有没有故障的先兆和隐患;听设备运行时所发出的声音,有没有不正常的噪声。 3 2020年4月19日
XXXXXXX有限公司 安 装 施 工 方 案 编制： 审核： 审批： XXXXX有限公司
一、工程概况： 本项目共有X部扶梯，产品规格为XXXXX，提升高度为XXXXXXX, XXXXXX，设备号为XXXXXX，该批电梯将安装于XXXXXXXX，电梯的安装工程由XXXXXXX承接。 二、安装人员的组成： 本公司委派安装队项目经理XXX同志组建本项目的8台自动扶梯安装，联系电话：XXXXXXXX现场负责人XXXX联系电话:：XXXXXX负责解决和业主、土建部门的施工配合问题，确保工程按计划完工。装施工中的施工进度、质量、技术等工作承担具体的组织、计划、调配及全面管理责任。管理人员配置：质检员一名、施工员一名、专业安装人员5名以上。派往现场的扶梯安装人员都持有政府部门承认的上岗证，且具有安装同类扶梯的经验。 三、与业主和监理公司的沟通 扶梯安装工程顺利完工的必备条件是建立在与业主及监理良好沟通的基础上，因此在安装前期和施工期间，将与业主及监理做好沟通工作，在工作中悉心接受业主与监理单位的监督和指导，将扶梯安装工程保质保量如期完工。 四、工地现场检查 每个扶梯井道的土建竣工检验，扶梯安装工程项目（没有现场指挥部前）将派现场工程师和技术工人到工地现场检查土建结构是否符合要求，以便土建能及时派人进行整改，及时签署验收报告书。检查的项目有以下几点：1）检查自动扶梯井道尺寸是否符合图纸要求。 2）测量提升高度、跨度、支撑梁及上下机仓的尺寸等。 3）注意自动扶梯上下支撑梁与自动扶梯中心线应保持垂直。
4）土建须保证提升高度和跨度在任何情况下偏差都不得超过20mm。 5）在安装自动扶梯的建筑物中调运扶梯时，所有数据都应以平面布置图为依据；所有竣工地面和临时工作面均能承受载荷。 6）自动扶梯的驶入宽度取决于自动扶梯宽度，自动扶梯长度（特别在转弯处）以及所选用的起重设备；进入时如果有怀疑，将用按比例缩小的纸板模型在土建布置图上进行精确的检验。 7）自动扶梯在建筑物内的驶入高度，也就是在调运距离内的净高度绝对不得低于自动扶梯最小尺寸，更需注意建筑物顶部悬挂下来的管道、电线或灯具等。 8）土建须按设计图纸要求提供有额定负荷的吊挂点供吊装使用，必须有规定承载能力的支承座（钢垫板预埋正确），支承自动扶梯。 9）扶梯井道门口应当设置安全防护栏，防止现场工作人员的意外堕落。 10）在扶梯设备进场前，检查是否具备安装进场条件，包括临时用电，用水和临时用房的搭建，以及设备存放位置等。 11）根据扶梯安装工艺流程一般情况每台扶梯从开箱到安装调试结束需要3～4天，具体要看现场的施工条件和工作环境。 五、安装、调试的工作范围 （1）吊装 该工程由西子奥的斯工厂负责运输、日照市瑞升达机电设备有限公司负责下货及现场吊装。 （2）安全技术措施： 1、派往电梯安装工地的作业人员都必须持证上岗，并经过三级安全培训。 2、每天坚持班前会议并作好记录，安全员、项目监督和安装经理将不定期
报告编号： 自动扶梯与自动人行道 (安装自检报告) 使用单位：_________________________ 内部编号：_________________________ 注册代码：_________________________ 设备类型：_________________________ 设备型式：_________________________ 自检日期：_________________________ **电梯工程有限公司
说明 1、本检验记录依据《电梯监督检验和定期检验规则——自动扶梯与自动人行道》(TSG7005—2012)、《<电梯监督检验和定期检验规则——自动扶梯与自动人行道>（TSGT7005-2012）第1号修改单》、《<电梯监督检验和定期检验规则——自动扶梯与自动人行道>（TSGT7005-2012，2013年第1次修改）第2号改单》及《省质监局关于新增电梯检验项目的通知》（黔质技监特函[2016]191号）文件制定。 2、本检验记录适用于自动扶梯与自动人行道的安装、改造、重大维修自检。 3、检验用仪器、量具其性能和精度应符合有关标准的规定，并在国家计量部门定期检定的有效期内。 4、本自检报告必须有自检人员、审核人、审批人签字及单位盖章后生效。 5、自检报告中统一填写自检结论：“合格”、“不合格”或“无此项”。 6、自检结果栏中有数据要求的必须填写实测结果数据，没有数据要求统一填写：“符合”、“不符合”或“无此项”。 7、本自检报告应当由计算机打印输出，或者用黑色笔认真填写，字迹应当工整，如作修改，修改处应当有修改人员签名。
自动扶梯和自动人行道日常维护保养记录 使用单位 安装地点 设备编号 维保单位（章）维保日期年月日至年月日
说明 一、本记录适用于自动扶梯和自动人行道的日常维护保养。 二、维保单位的维护保养资质必须在有效期限内，方能与使用 单位签订《维护保养合同》。且《维护保养合同》期限不得超过维护保养资质有效期限。 三、在本记录中，半月、季度、半年、年度维保记录项目（内容）由上向下覆盖，不重复单列。 四、在半月维保基础上，季度、半年、年度保养中的具体项目 （内容）可根据制造商要求或电梯实际使用情况穿插实施，但至少在最好一次半月维保时完成。 五、若有本记录未覆盖项目（如：某些电梯没有本记录中的项目），维保单位应按照该电梯设计或维保要求对未覆盖项目进行维 保，并在维保项目下方空白处或备注中增补，备注不够可另附一张纸。 六、维保单位（内容）和要求中对测试、试验有明确规定的， 应当按照规定经行测试、试验，并在备注中填写测试数值或试验结果。 七、维保单位应严格履行对电梯的维护保养职责，并认真填写本记录。 八、本记录正文应保证完整，不得有缺失。 九、本记录由电梯使用单位和维保单位各自负责保管。
电梯管理基本情况与技术参数
维保项目（内容）和基本要求
序号 维保项目（内容） 维保基本要求 32 相对于梯级、踏板或者胶带的速度允差为 0～＋2％ 扶手带的运行速度 33 工作正常 梯级链张紧装置 34 润滑有效 梯级轴衬 35 运行工况正常 梯级链润滑 36 动作可靠（雨季到来之前必须完成） 防灌水保护装置 37 不小于制造单位要求 制动衬厚度 38 清理表面油污，润滑 主驱动链 39 清洁，厚度符合标准 主驱动链链条滑块 40 符合标准 空载向下运行制动距离 41 润滑，工作有效 制动器机械装置 42 清洁和润滑，功能可靠 附加制动器 43 更换，符合制造单位的要求 减速机润滑油 44 符合标准 调整梳齿板梳齿与踏板面齿槽啮合深 度和间隙 45 符合标准 扶手带张紧度张紧弹簧负荷长度 46 工作正常 扶手带速度监控器系统 47 功能正常，温度感应器接线牢固（冬季到来之前必须完成） 梯级踏板加热装置 48 主接触器 工作可靠 49 主机速度检测功能 功能可靠，清洁感应面，感应间隙符合制造单位要求 50 电缆 无破损，固定牢固 51 扶手带托轮、滑轮群、防静电轮 清洁，无损伤，托轮转动平滑 52 无损伤，清洁扶手导轨滑动面 扶手带内侧凸缘处 53 功能正常 扶手带断带保护开关 54 清洁，工作正常 扶手带导向块和导向轮 55 符合标准 在进入梳齿板处的梯级与导轮的轴向 窜动量 56 紧密牢固，连接处的凸台、缝隙符合标准 内外盖板连接 57 围裙板安全开关 测试有效 58 围裙板对接处 紧密平滑 59 电气安全装置 动作可靠 60 设备运行状况 正常，梯级运行平稳，无异常抖动，无异响
自动扶梯装饰施工方案 1.工程概况 2．自动扶梯装饰主要操作流程 1）根据自动扶梯安装进度，本公司在装饰材料进场前全面完成现场桁架的测量工作，在扶梯装饰材料到达工地前一个星期，把所有安装设备根据现场实际情况，布置好施工用电（220V）、材料放置地点、搭建用于装饰扶梯的脚手架（具体按现场扶梯安装高度选择是否适用脚手架或者活动架）等具体工作位置。 2）在扶梯装饰材料到达工地后，必须协调甲方再次做好装饰材料进场路线、堆放场地清理和查验装饰材料的工作，同时布置好扶梯装饰范围的警戒线。 3）准备工作完成后，首先焊接用于连接桁架和装饰板的专用龙骨，焊接完成后开始以自下而上的顺序安装扶梯底部装饰板，其次，同样以自下而上的顺序安装扶梯两侧立面的装饰板，最后安装扶梯底部两侧直角的包角及上下机房部位的缝边处理。 4）扶梯装饰材料全部安装完毕后，必须协调甲方到现场商定装饰板表面的保护膜是否需要清除，如暂时不需要清除，则交由甲方负责装饰材料表面的保护工作。 3. 自动扶梯装饰安装工艺 安装顺序：焊接龙骨--安装底板--安装侧板--安装边框-安装上下机房的包角、压条及封口处理
第一步：按照扶梯桁架尺寸把2mm厚镀锌板折边成型的龙骨和桁架焊接，特别注意焊接点的平整和牢 固； 第二步：不锈钢板底板用螺丝装配在龙骨上，板与板直角用插件连接，保证底板的平整和牢固； 第三步：不锈钢侧板和龙骨用螺丝连接，板与板之间用插件连接，扶梯盖板和侧板也用螺丝连接，以 保证其牢固； 第四步：底板和侧板连接的转角用不锈钢包边，使用自攻螺丝在龙骨上，整体看去需平整美观； 第五步：并列梯上下中缝用不锈钢板封闭施工，如中缝超过200mm，必须用角钢焊接加固； 第六步：扶梯底板、侧板安装完毕后，底坑洞口的施工方法如下：抽水装置安装结束后，底坑用50*2.0mm 镀锌管做支架，方格密度300*300mm以内，上面铺设2.5mm厚花纹钢板，铺设后花纹板表面与地面平， 所有管材与花纹板做防锈处理，刷上防锈漆，表面刷其他面漆。 以上为扶梯安装基本方案和工艺，安装时具体细节稍有变动，一切以保证扶梯安全使用为准则。 2015.4.15
体系编号: （公司名称） 电梯日常维护保养记录 （自动扶梯/自动人行道） 电梯基本情况及技术参数 石家庄市质量技术监督局编制
编制及填写说明 1、本记录适用于自动扶梯和自动人行道的日常维护保养。 2、本记录的维保项目及基本要求A 类项按照国家质量监督检验检疫总局制定的《电梯使用管理与维护保养规则》（TSG T5001-2009）制定，属于强制性周期保养项目。B类项为电 梯维保单位根据电梯制造单位要求或本单位维保工艺要求增加的项目（项目编号前需增加 “ B- ”标识），电梯维保单位可根据不同型号电梯的要求在空白表格处增加相应项目。 3、维保项目（内容）和要求中对测试、试验有明确规定的，应当按照规定进行测试、试验，没有明确规定，一般为检查、调整、清洁和润滑。 4、维保基本要求，规定为“符合标准”的，有国家标准应当符合国家标准，没有国家标准的应当符合行业标准、企业标准。 5、维保基本要求，规定为“制造单位要求”的，按照制造单位的要求，其他没有明确的“要求”，应当为安全技术规范、标准或者制造单位等的要求。 6已完成保养、更换部件和经测试、试验功能正常的项目，在相应周期栏中划“2“，保养中发现不正常项目和需调整或更换部件的项目，在相应周期栏中划” X“，并在备注栏中说明，无此项目的划” / “。 7、现场维保时，如果发现电梯存在的问题需要通过增加维保项目（内容）予以解决，应当相应增加并且及时调整维保计划与方案，相关情况应在备注栏中说明。 8、本记录“日常维护保养记录”页一式两联，每次完成保养工作，记录填写完整后，需经保养人员和使用单位安全管理人员签字，手写联由保养公司存档（整本保存，保存期限至少4 年），复写联交客户存档。
自动扶梯安装施工方案 安装项目名称： 电梯规格型号： 安装施工班组： 安装开工日期：
江苏天目建设集团有限公司
第一部分：扶梯安装组织与计划 1.0安装调试资质 江苏天目建设集团有限公司具有电梯安装壹类资质，现有安装员工270余人，土建勘测工程师16人，质检工程人员10人, 项目经理10人。主要负责西奥电梯有限公司的电梯安装工作。 附：《特种设备安装安全许可证》、《资质证书》、《营业执照》复印件 2.0人员配备情况 项目经理： 项目协调： 安装班组： 说明：上述人员系我公司的骨干，曾参与过国内众多的电梯项目，具有丰富的实践经验，将在贵项目中按照各自的岗位职责，在合同履行期间提供优质的服务。
第二部分扶梯安装施工方案 扶梯安装前必须对井道进行粗测和图纸核对，检查用户供电系统是否符合要求； 扶梯就位后，检查扶梯中心与井道中心是否平行，再调整大角钢处六角螺栓，使扶梯前沿板表面与用户标高相平，调整扶梯水平，重复调整直到驱动主轴和涨紧轴水平度达到要求为止；调整桁架上头部大角钢和土建预埋铁之间用铁板垫实；拆除内盖板，准备安装玻璃，安装玻璃完毕后，调整垂直度。再安装扶手导轨及扶手带，并调整扶手带涨力。 清理扶梯并试车。 调整围裙板间隙安装灯管、内盖板及扶梯入口保护装置的安装（XO21NG STAR-P无此项）； 整机清理，润滑并进行运行试验。
扶梯安装工作流程图
第三部分工地现场安全管理 1.0 相关简介 公司的立业之本是安全生产，安全作为公司的一项根本制度摆在各种制度的首位，“安全第一”真正体现了一个企业的文化精髓。江苏天目建设集团有限公司，以西奥电梯工地安全生产管理制度为基础，继承西奥的优良传统，并在此基础上发扬光大。 目前公司设有专门的安全部门一安全办，主要职责是处理和通报西奥公司的安全事故；监督现场工地安全；对全国人员进行安全培训；制定公司的安全生产管理制度和事故预防措施，切实推进安全化生产。2.0装备介绍 目前我公司安装人员全部持有上岗操作证，并且对于我公司所有员工，都有一套固定的劳防用品，具体如下：具有“西奥”标志的工作服、工作帽、工作鞋、井道生命线、安全带、急救箱、灭火器、焊接防护罩等。安装员工进场安装必须有以上用品。在公司的安全检查过程中若发现有缺少用品，将对班组进行整改。 3.0相关制度介绍 目前公司的相关安全政策主要以西奥的《工地安全手册》为基础，
自动扶梯和自动人行道 日常维护保养记录 电梯基本情况及技术参数 使用单位 使用地点联系人 使用管理部门电话 注册代码电梯型号 制造单位出厂编号 提升高度额定速度 梯级宽度控制方式 安装单位投用日期年月日维护保养单位电话 维保期限年月日至年月日
说明 一、本记录适用于自动扶梯和自动人行道的日常维护保养。 二、维保单位的维护保养资质必须在有效期限内，方能与使用单位签 订《维护保养合同》。且《维护保养合同》期限不得超过维护保养资质有效期限。 三、在本记录中，半月、季度、半年、年度维保记录项目（内容）由 上向下覆盖，不重复单列。 四、在半月维保基础上，季度、半年、年度保养中的具体项目（内容） 可根据制造商要求或电梯实际使用情况穿插实施，但至少在最后一次半月维保时完成。 五、若有本记录未覆盖项目（如：某些电梯没有本记录中的项目）， 维保单位应按照该电梯设计或维保要求对未覆盖项目进行维保，并在维保项目下方空白处或备注中增补。 六、维保项目（内容）和要求中对测试、试验有明确规定的，应当按 照规定进行测试、试验，并在备注中填写测试数值或试验结果。 七、维保单位应严格履行对电梯的维护保养职责，并认真填写本记录。 八、本记录正文应保证完整，不得有缺失。
半月维保记录 维保情况符号 检查正常：√ 润滑：△ 调整：0 更换：# 异常现象待修复：х 无此项：/ 序号 维保项目（内容） 维保 情况 序号 维保项目（内容） 维保情况 序号 维保项目（内容） 维保情况 1 电器部件 12 自动润滑油罐油位 23 扶手带 2 电子板 13 梳齿板开关 24 扶手带运行 3 杂物和垃圾 14 梳齿板照明 25 扶手护壁板 4 设备运行状况 15 梳齿板梳齿与踏板面齿槽、 导向胶带 26 上下出入口处的照明 5 主驱动链 1 6 梯级或者踏板下陷开关 2 7 上下出入口和扶梯之间保 护栏杆 6 制动器机械装置 17 梯级链张紧开关 28 出入口安全警示标志 7 制动检测开关 18 梯身上部三角档板 29 分离机房、各驱动和转向站 8 制动触点 19 梯级滚轮和梯级导轨 30 自动运行功能 9 减速机润滑油 20 梯级、踏板与围裙板 31 急停开关 10 电机通风口 21 运行方向显示 11 检修控制装置 22 扶手带入口处保护开关 备注 本次纳入零件： 下次带来零件： 维保 人员 姓 名 使用 单位 确认 年 月 日 年 月 日
