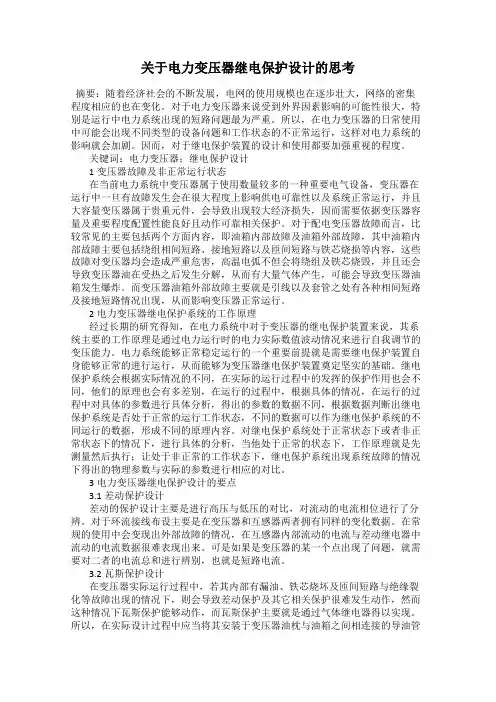

浅谈电力变压器继电保护设计薛晓洁
发表时间：2018-01-28T19:58:02.007Z 来源：《电力设备》2017年第28期作者：薛晓洁
[导读] 摘要：近几年来，随着我国电力工业水平的快速发展，电网规模与日俱增，且网络的密集程度也有了较为明显的增长。
（河北蔚州能源综合开发有限公司河北张家口 075700）
摘要：近几年来，随着我国电力工业水平的快速发展，电网规模与日俱增，且网络的密集程度也有了较为明显的增长。在整个电气系统当中，电力变压器继电系统作为一种极其重要的电气设备，充当着一个负责转换的中间桥梁的角色。电力变压器很容易受到外接负荷的作用，因此在其工作期间可能会出现各种类型的故障，将对电力系统的稳定运行造成直接的影响，甚至会对大容量的变压器造成一定程度的损坏。是以，为使供电的安全、可靠性具有一定的保障，就必须根据具体的工作情况设置相应的继电保护装置。
关键词：电力；变压器；继电保护；设计
1继电保护在电力系统中的任务
1.1当被保护的电力系统元件发生故障时，应该由元件的继电保护装置迅速准确的给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求。
1.2反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行而引起事故的电气设备予以切除。反应不正常工作情况的继电保护装置容许带一定的延时动作。
2电力系统继电保护装置运行的要求分析
2.1可靠性要求
继电保护装置担负着保护电力系统运行安全的人物任务，一旦电力系统在运行过程中出现故障，继电保护装置必须可靠的产生相应的动作，不能出现误动和拒动情况，因此继电保护装置运行必须稳定可靠，这样才能够有效的避免出现继电保护装置运行失误而造成的安全事故，降低电力系统重大故障发生的几率。
2.2灵敏性要求
继电保护装置必须在电力系统运行出现故障的同时检测到问题，并且立即启动相应的保护动作，这就需要继电保护装置具备较高的灵敏性要求。
2.3快速性要求
电力系统一旦出现运行故障的问题，继电保护装置必须立即出现跳闸的动作，进而降低电力系统故障范围的扩大，防止减小电力系统中电力设备的损害程度，而且还能够降低后期电力系统故障排除工作的难度，确保电力系统供电的稳定性。
2.4选择性要求
继电保护装置在实际运行必须具备一定的触发条件，这就要求继电保护装置运行具备一定的选择性，能够根据电力系统中发生故障的类型启动不同位置的继电保护装置，进而提高电力系统保护的及时性。同时继电保护装置的选择性还能够避免电力系统出现大面积停电，进而提升电力系统供电的稳定性。
3电力变压器继电保护系统的基本组成
随着科学技术的不断发展，电力系统的使用技术也在不断的革新。电力变压器的继电保护系统已经实现了微机型的继电保护工作状态。通过对这一继电保护系统进行相应的分析与研究得知继电保护系统主要是包括以下几个方面：第一，电力系统的信号采集部分，这一部分的主要工作就是对电力系统内部的相关数据、信息进行收集的工作。之后在将收集到的这些信息传输给变压器的继电保护装置。第二，对电力系统的信息进行相应的处理。这一方面主要是将前面收集到的数据、信息等进行相关的分析与研究，而且要根据规定的标准将出现的问题进行归分种类。第三，电力系统中信号的输出部分，主要负责将输出的信号传递给电力系统，这样就可以进行相关的调节。 4电力变压器继电保护的应用
4.1软件系统应用
由于当今电力企业都是采用智能电网、智能变电器，因此也实现了软件操控的方式。软件系统功能主要包括信息查询、处理“三遥”数据、分析定时记录、故障警报、系统运作状态等。通过加强二次设备实验记录和定值，继电保护负责人员需要保障数据记录的准确性，认真填写、整理相关数据，从而实现电力变压器继电保护信息共享，为其他部们提供更加便捷的查询服务。软件系统还能够连接数据库、图像库，并通过系统计算反应出图像中二次设备的缺陷以及故障，实时分析电力变压器继电保护装置的运行状态。从当今我国电力行业发展趋势分析，未来继电保护系统会逐渐从自动化转向智能化方向发展，也就是通过系统编程，使计算机终端对电力系统进行全程控制，工作程序记录、运行数据记录、信息采编、数据共享等都由计算机自主完成，并能够处理非硬件问题，进一步降低人工劳动力的投入量。
4.2数据库
数据库是当今电力系统中的核心应用，相比传统的数据库，当今数据库的组织形式更加多样，其不仅能够实现动态存储、应用程序结构、非结构性结构等功能，同时也能够对所捕捉的数据进行整理、处理。再者，数据库也能够实现系统控制工作，也就是对大量处理方法进行记忆，根据客户需求设置相应的功能，与模块化功能类似，能够通过不同方式提高数据库的完整性，并且也能够通过权限访问划分数据库的访问范围。
4.3系统共享模式
随着我国科学技术不断发展，计算机的应用范围愈加广泛，电力行业同样如此。网络平台上的资源非常丰富，对电力企业的发展有着极大影响。因此，在电力变压器继电保护系统中，我们必须要通过互联网技术从外部空间搜集相关信息数据，从而不断完善电力变压器继电保护系统，为提高继电保护水平提供依据。与此同时，在共享经济时代下，电力企业也可以会将自身的信息数据上传到互联网中，提高继电保护信息的共享率，全面推动我国电力行业发展进程。
5电力变压器继电保护设计要点
5.1差动保护设计
差动的保护设计主要是进行高压与低压的对比，对流动的电流相位进行了分辨。对于环流接线布设主要是在变压器和互感器两者拥有
摘要 变压器作为联系不同电压等级网络的设备，是电力系统中非常重要的元件。变压器的安全运行关系到整个电力系统供电的可靠性。随着变压器电压等级和容量的提高，变压器本身也越来越贵重。因此变压器保护显得尤为重要，如何能够快速准确的切除变压器故障，使损失降低到最小，同时又要保证有足够的可靠性，就成了变压器保护的主要问题。 本文就此问题对当前变压器出现的各种故障及相应的保护原理进行了简要分析，并在此基础上对变压器保护装置进行了简单设计。该设计的硬件部分以ATmega16为系统的核心，通过对温度、电压及电流进行数据采集并送入信号处理电路，从而准确地得到控制系统可以识别的数字信号。 该设计的软件部分介绍了三种A VR单片机的应用软件，并对系统的主要流程作出了说明，讲述了单片机如何对处理得到的数字信号进行监视、判断处理，及时对各种保护装置发出声光报警或跳闸信号，进而更好地提高变压器运行的安全性和可靠性，确实做好变压器保护工作。 关键字：变压器保护微机保护单片机差动保护
Applications of Single chip in Transformer Protection Abstract As the equipment contacts various voltage grade networks, the transformer is one of the important elements in the electrical power system. The transformer running whether in security has relation to the reliability of whole electrical power system. With transformer voltage grade and capacity increase year after year, the transformer more and more expensive. Thus transformer protects bulk more important. In order to reduce the losses to the minimum and ensure there is sufficient reliability, how to clear the transformer faults quickly and accurately becomes the main problem of transformer protection. On this issue, the paper gives a brief analysis to the faults of transformer and the corresponding protection principle. And on the basis of this, carry out a simple design of transformer protective device. The design of hardware takes ATmega16 as the core, collecting the temperature, voltage and current and sending to signal processing circuit to obtain the digital signal that control system can identify accurately. The design of software introduces three kinds of application software and shows the main flow chart of the system, explains how the SCM to monitor and judge the digital signals had handled, send sound and light alarm or tripping signal to the protective device promptly, which serves to improve the operation of the transformer safely and reliability better, really do a good job on transformer protection. Keywords:transformer protection microcomputer-based protection SCM differential protection
引自电气设计工程师培训班资料 变压器型号、铭牌的含义详解 变压器型号含义 第一部分干式变压器： 例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。 １０的意示是设计序号，也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。 １０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 （１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。 （２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。 （３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。 （４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。 （５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。 （６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。 （８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。 （１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。 第二部分变压器型号 一、电力变压器型号说明如下：
第五章主变压器保护 第一节概述 电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。 电力变压器是电力系统中最关键的设备之一，它承担着电压变换，电能分配和传输，并提供电力服务。因此，必须根据变压器的容量和重要程度考虑装设性能良好，工作可靠的继电保护装置。 电力变压器是电力系统当中十分重要的供电元件，它的故障将对供电系统的可靠性和系统的正常运行带来严重的影响。同时大容量的电力变压器也是十分贵重的电力元器件，因此，必须根据变压器的容量和重要程度考虑其装设性能良好和工作可靠的继电保护装置布置。 变压器的内部故障可以分为油箱内和油箱外的故障两种。油箱内的故障，包括绕组的相间短路、接地短路、匝间短路以及铁心的烧损等，对变压器来讲这些故障是十分危险的，因为油箱内故障时产生的电弧，将引起绝缘质的剧烈气化，从而可引起爆炸，因此，这些故障应尽快加以切除。油箱外的故障，主要是套管和引出线上发生相间短路和接地短路。上述接地短路均系对中性点直接接地电力网的一侧而言。 变压器的不正常运行状态主要有：由于变压器外部相间短路引起的过电流和外部接地短路引起的过电流和中性点过电压；由于负荷超过额定容量引起的过负荷以及由于漏油等原因而引起的油面降低。 此外，对于大容量变压器，由于其额定工作时的磁通密度相当接近于铁心的饱和磁通密度，因此，在过电压和低频率等异常运行方式下，还会发生变压器的过励磁故障。电力变压器继电保护装置的配置原则一般为： 应装设反映内部短路和油面降低的瓦斯保护； 应装设反映变压器绕组和引出线的多相短路及绕组匝间短路的纵差联动保护和电流速断保护； 应装设作为变压器外部相间短路和内部短路的后备保护的过电流保护（者带有负荷电压启动的过电流保护或抚恤电流保护）；
1 引言 继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。实现继电保护功能的设备称为继电保护装置。本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。其中短路电流的计算和电气设备的选择是本设计的重点。通过分析，找到符合电网要求的继电保护方案。 继电保护技术的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。因此电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。要结合具体条件和要求，本设计从装置的选型、配置、整定、实验等方面采取综合措施，突出重点，统筹兼顾，妥善处理，以达到保证电网安全经济运行的目的。 在电力系统发生故障中，继电保护装置能够及时地将故障部分从系统中切除，从而保证电力设备安全和限制故障波及范围，最大限度地减少电力元件本身的损坏，降低对电力系统安全供电的影响，从而满足电力系统稳定性的要求，改善继电保护装置的性能，提高电力系统的安全水平。
2 课程设计任务和要求 通过本课程设计，巩固和加深在《电力系统基础》、《电力系统分析》和《电力 系统继电保护与自动化装置》课程中所学的理论知识，基本掌握电力系统继电保护设计的一般方法，提高电气设计的设计能力，为今后从事生产和科研工作打下一定的基础。 要求完成的主要任务: 要求根据所给条件确定变电所整定继电保护设计方案，最后按要求写出设计说明书，绘出设计图样。 设计基本资料: 某变电所的电气主接线如图所示。已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数：MVA S N 5.31=，电压：kV 11/%5.225.38/%5.24110?±?±，接线：)1211//(//011--?y Y d y Y N 。短路电压：5.10(%)=HM U ； 6(%);17(%),==ML L H U U 。两台变压器同时运行，110kV 侧的中性点只有一台接地；若只有一台运行，则运行变压器中性点必须接地，其余参数如图所示。（请把图中的L1的参数改为L1=20km ） ～ 图2.1变电所的电气主接线图
毕业设计 设计题目电力变压器保护设计系（部）电力工程系 学科专业供用电技术 班级 姓名 学号 指导教师 二〇一六年四月二十三日
工程学院毕业设计任务书
工程学院毕业设计成绩表
摘要 电力变压器是电力系统中不可缺少的重要设备，他的故障给供电可靠性和系统的正常运行带来严重的后果，同时大容量变压器也是非常贵重的元件，因此，必须根据变压器的容量和重要程度装设性能良好的、动作可靠的保护元件。 本文是笔者在阅读了大量专业资料、咨询了很多的专家和老师的前提下，按照指导老师所给的原始资料，通过系统的原理分析、精确的整定计算。做出的一套电力变压器保护方案。 关键词电力系统故障，变压器，继电保护，整定计算
ABSTRACT The transformer is the essential equipment in the electrical power system．Its breakdown might bring the serious influence to the power supply reliability and the system safely operation．At the same time the large capacity power transformer is the extremely precious equipment．Therefore．We must install the reliable relay protection installment according to the transformer capacity rankand the important degree． The article is about the relay protection of the transformer.I had consulted many experts and teachers before I finished the article．At the same time the massive specialized materials was consulted by me． It is not diffcult to understand the logical organiztion of the article for readers．And the article will bring the usful help to the comrades who is working as a electrical engineer. Keywords Power System Fault Condition, Power Transformer, Relay
1 继电保护相关理论知识 1.1 继电保护的概述 研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。 1.2.1 继电保护的任务 当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。 1.2.2继电保护基本原理和保护装置的组成 继电保护装置的作用是起到反事故的自动装置的作用，必须正确地区分“正常”与“不正常”运行状态、被保护元件的“外部故障”与“内部故障”，以实现继电保护的功能。因此，通过检测各种状态下被保护元件所反映的各种物理量的变化并予以鉴别。依据反映的物理量的不同，保护装置可以构成下述各种原理的保护：（1）反映电气量的保护 电力系统发生故障时，通常伴有电流增大、电压降低以及电流与电压的比值(阻抗)和它们之间的相位角改变等现象。因此，在被保护元件的一端装没的种种变换器可以检测、比较并鉴别出发生故障时这些基本参数与正常运行时的差别．就可以构成各种不同原理的继电保护装置。 例如：反映电流增大构成过电流保护； 反映电压降低(或升高)构成低电压(或过电压)保护； 反映电流与电压间的相位角变化构成方向保护； 反映电压与电流的比值的变化构成距离保护。 除此以外．还可根据在被保护元件内部和外部短路时，被保护元件两端电流相位或功率方向的差别，分别构成差动保护、高频保护等。 同理，由于序分量保护灵敏度高，也得到广泛应用。 新出现的反映故障分量、突变量以及自适应原理的保护也在应用中。
变压器型号的含义： 第一个字母：O表示为自耦； 第二个字母表示相数：S为三相，D为单相； 第三个字母：表示冷却方式，F为油浸风冷；J油浸自冷；P强迫油循环； 第四个字母：表示绕组数，双绕组不标；S为三绕组；F为分裂绕组； 第五个字母：表示导线材料L为铝线，铜线不标； 第六个字母：表示调压方式Z有载，无载不标； 数字部分：第一个表示变压器容量，第二个表示变压器使用电压等级． 根据的SJ-560/10，应该是3相油浸自冷容量为560KVA电压为10KV的变压器 一、SII-M-220KV A S11－变压器型号，11为设计序号，节能型产品。 M－全密封。 220kVA－表示额定容量为220千伏安 叠铁心无励磁调压油浸配电变压器,220KV A 二、scr9-500/10，s11-m-100/10 S--三相 C--浇注成型（干式变压器） 9（11）--设计序号 500（100）--容量（KVA） 10--额定电压（KV） m--密闭 r没查着 三、电力变压器型号定义 变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？ D S J L Z SC SG JMB YD BK(C) DDG D-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注 SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C为C型铁芯结构DDG-单相干式低压大电流变压器 四、SFSZ9-31500/110
S:三相 F:风冷 S:三绕组 Z:有载调压 9:设计序号9型 31500:容量为31500kVA 110:一次侧额定电压110kV 变压器型号含义 干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。１０的意示是设计序号，也叫技术序号。１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。２：电力变压器产品型号其它的字母排列顺序及涵义。（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。不对的地方请各位专家朋友指正。 变压器型号 变压器型号 一、电力变压器型号说明如下： 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？
35KV变电站继电保护课程设计(同名16366)
广西大学行健文理学院 课程设计 题目：35kV电网的继电保护设计 学院 专业 班级 姓名 学号 指导老师： 设计时间：2015年12月28日-2016年1月8日
摘要 电力是当今世界使用最为广泛、地位最为重要的能源之一，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。 电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。电力系统继电保护的基本作用是：全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警信号等措施，以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。随着电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。 随着电力系统的迅速发展。大量机组、超高压输变变电的投入运行，对继电保护不断提出新的更高要求。继电保护是电力系统的重要组成部分，被称为电力系统的安全屏障，同时又是电力系统事故扩大的根源，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段，电力系统事故具有连锁反应、速度快、涉及面广、影响大的特点，往往会给国民经济和人民生活造成社会性的灾难。 本次毕业设计的题目是35kv线路继电保护的设计。主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求，给35KV的输电线路设计合适的继电保护。 关键词：35kv继电保护整定计算故障分析短路电流计算
变压器主保护 1.变压器的基本结构及联结组别 1.1：电力变压器的基本结构 电力变压器主要是由铁芯及绕在铁芯上的两个或两个以上的绝缘绕组构成。为增强各绕组之间的绝缘及铁芯，绕组散热的需要，将铁芯置于装有变压器油的油箱中。然后，通过绝缘套管将变压器各绕组引到变压器壳体之外。 大型电力变压器均为三相三铁芯柱式变压器或者由三个单相变压器组成的三相组式变压器。 1.2：变压器的联结组别 将变压器同侧的三个绕组按一定的方式连接起来，组成某一联结组别的三相变压器。双绕组变压器的主要联结组别有：YNy,YNd,Dd及Dd-d。分析表明，联结组别为Yy的变压器，运行时某侧电压波形要发生畸变，从而使变压器的损耗增加，进而使变压器过热。因此，为避免油箱壁局部过热，超高压大容量的变压器均采用YNd的联结组别。 YNd联结组别的变压器中YN连接的绕组为高压侧绕组，而呈d连接的绕组为低压侧绕组，前者接大电流接地系统（中性点直接接地系统），后者接小电流接地系统（中性点不接地或经消弧线圈接地的系统）。 在实际运行的变压器中，最多的即为YNd11联结组别的，以其为例，介绍一下联结组别的含义： Y代表变压器高压绕组接成Y形，N代表中性点接地，D 代表低压绕组接成d， 11代表低压侧的线电压或线电流分别滞后高压侧对应线330（即三角形侧超前星型侧30度），相当于时钟的11点，故又电压或线电流 叫11点接线方式。 2.变压器的主保护：变压器的主保护主要由瓦斯保护和差动保护构成。 2.1瓦斯保护 2.1.1瓦斯保护定义 瓦斯保护：瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。其原理是：变压器内部故障时，在故障点产生有电弧的短路电流，造成油箱内局部
电力变压器基本型号及参数知识 干式变压器: 例如,(ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０.４ＫＶ): Ｓ的意思表示此变压器为三相变压器,如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思就是箔式绕组,如果就是Ｒ则表示为缠绕式绕组,如果就是Ｌ则表示为铝绕组,如果就是Ｚ则表示为有载调压(铜不标)。 １０的意示就是设计序号,也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量(１０００千伏安)。 １０ＫＶ的意思就是一次额定电压,０.４ＫＶ意思就是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 (１)绕组藕合方式,涵义分:独立(不标);自藕(Ｏ表示)。(２)相数,涵义分:单相(Ｄ);三相(Ｓ)。(３)绕
组外绝缘介质,涵义分;变压器油(不标);空气(Ｇ):气体(Ｑ);成型固体浇注式(Ｃ):包绕式(ＣＲ):难燃液体(Ｒ)。(４)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(Ｆ):水冷却器(Ｓ)。(５)油循环方式,涵义:自然循环(不标);强迫油循环(Ｐ)。(６)绕组数,涵义分;双绕组(不标);三绕组(Ｓ);双分裂绕组(Ｆ)。(７)调压方式,涵义分;无励磁调压(不标):有载调压抑(Ｚ)。(８)线圈导线材质,涵义分:铜(不标);铜箔(Ｂ);铝(Ｌ)铝箔(ＬＢ)。(９)铁心材质,涵义;电工钢片(不标);非晶合金(Ｈ)。(１０)特殊用途或特殊结构,涵义分;密封式(Ｍ);串联用(Ｃ);起动用(Ｑ);防雷保护用(Ｂ);调容用(Ｔ);高阻抗(Ｋ)地面站牵引用(ＱＹ);低噪音用(Ｚ);电缆引出(Ｌ);隔离用(Ｇ);电容补偿用(ＲＢ);油田动力照明用(Ｙ);厂用变压器(ＣＹ);全绝缘(Ｊ);同步电机励磁用(ＬＣ)。 变压器型号 一、电力变压器型号说明如下:
https://www.doczj.com/doc/aa203211.html, 电力变压器保护作用有哪些？据贤集网小编了解其有差动保护、瓦斯保护、后备保护、电流保护。下面对于电办变压器四种保护作用进行详细介绍。 瓦斯保护的作用 变压器中的主要保护措施是瓦斯保护，变压器油面降低以及变压器油箱内的故障都由瓦斯予以反映。当变压器出现轻微故障时，就会出现油面下降的现象，轻瓦斯会有信号发出，而当瓦斯有严重故障发生时，会有大量的气体产生，重瓦斯也会有跳闸的现象。 变压器内部发生故障时，故障局部会有发热的情况产生，这样一来，在附近的变压器就会发生油膨胀的现象，空气被放出，形成气泡逐渐上升，而其他材料和油会在放电等作用下产生瓦斯，从而让油面下降。 故障很严重时，产生瓦斯气体之后，增大了变压器内部的压力，从而让油流向油枕方向，挡板会在油流冲击时对弹簧的阻力进行克服，从而让磁铁朝干簧移动，接通干簧的触点，这样一来，就会发生跳闸的现象。 差动保护的作用 差动保护是对变压器的主保护，主要是对变压器的引出线以及绕组的故障进行反映，变压器的各侧断路器它都可以跳开。根据装置不同，差动保护可以分为以下几种：横联差动保护常常用于并联电容器以及短路保护中，当设备采用双母线以及双绕组时，就会采用横联差动保护；纵联差动保护主要是对短路以及匝间短路等进行反映，保护范围主要包括引出线和套管。 后备保护作用 主变压器在运行时有阻抗较大的特点，因此，主变压器在低压侧时有故障出现，对高压侧的运行不会产生影响。高压侧的稳定性对电压闭锁的保护功能可以有效地实现。但是在主变故障在运行时发生异常的情况下并不能及时的做出反应。因此，主变压器在运行时，要做好后备保护措施，可以采用高压侧和低压侧并联开放的方式，让闭锁回路的开放具有灵活性。 变压器的电压以及电流保护的作用 当变压器的外部有故障发生时，就会产生过电流；在变压器的内部有故障时，就会产生差动保护以及瓦斯保护的后备，在变压器中，应该安装电流保护装置。根据变压器容量以及系统短路电流的不同，对不同的保护方法进行选择。 继电保护用的电流互感器要求为：绝缘可靠；足够大的准确限值系数；足够的热稳定性和动稳定性。保护用互感器在额定负荷下能够满足准确级的要求最大一次电流叫额定准确限值一次电流。准确限值系数就是额定准确限值一次电流与额定一次电流比。当一次电流足够大时铁芯就会饱和起不到反映一次电流的作用，准确限值系数就是表示这种特性。保护用互感器准确等级5P、10P，表示在额定准确限值一次电流时的允许误差5%、10%。
1 引言 电网继电保护和安全自动装置是电力系统的重要组成部分，对保证电力系统的正常运行，防止事故发生或扩大起了重要作用。继电保护是对电力系统中发生的故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的一种重要措施。应根据审定的电力系统设计原则或审定的系统接线及要求进行电网继电保护和安全自动装置设计。 继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。实现继电保护功能的设备称为继电保护装置。本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。其中短路电流的计算和电流整定计算是重点。通过分析，找到符合电网要求的继电保护方案。 电力系统和继电保护技术的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。因此电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。要结合具体条件和要求，本设计从装置的选型、配置、整定、实验等方面采取综合措施，突出重点，统筹兼顾，妥善处理，以达到保证电网安全经济运行的目的。
2 继电保护的相关知识 2.1 继电保护的概述 研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以沿称继电保护。 2.2 继电保护的任务 当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。 2.3 继电保护基本原理 继电保护装置的作用是起到反事故的自动装置的作用，必须正确地区分“正常”与“不正常”运行状态、被保护元件的“外部故障”与“内部故障”，以实现继电保护的功能。因此，通过检测各种状态下被保护元件所反映的各种物理量的变化并予以鉴别。依据反映的物理量的不同，保护装置可以构成下述各种原理的保护。 2.4 对继电保护装置的要求 继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。 （1）选择性 选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。 （2）速动性 速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。（3）灵敏性 灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情
1、计算机构成保护与原有继电保护有何区别？ 主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。而计算机只能作数字运算或逻辑运算。因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。 2、零序电流保护的各段保护范围是如何划分的？ 零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。零序III段是I,II段的后备段，并与相邻线路配合。 3、什么是重合闸的后加速？ 当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。 4、错误操作隔离开关后应如何处理？ （1）错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；（2）错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。 5、什么叫R、L、C并联谐振？
电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。 6、射极输出器的主要特点是什么？ 输入电阻较大，输出电阻较小，电压放大倍数近似等于1，但小于1，输入电压与输出电压相同。 7、保护装置符合哪些条件可评定位一类设备？ 一类设备的所有保护装置，其技术状况良好，性能完全满足系统安全运行要求，并符合以下主要条件：（1）保护屏、继电器、元件、附属设备及二次回路无缺陷。（2）装置的原理、接线及定值正确，符合有关规定、条例的规定及反事故措施求。（3）图纸资料齐全，符合实际。（4）运行条件良好。 8、对控制开关的检查项目及其内容有哪些？ 对控制开关的检查内容有：（1）外壳清洁无油垢，完整无损。（2）安装应牢固，操作时不活动。（3）密封盖密封良好。（4）各接线头联接应牢固，不松动，不锈蚀。（5）转动灵活，位置正确，接触良好。（6）打开密封盖，用手电筒照着检查，内部应清洁，润滑油脂不干燥，接触点无烧损。用绝缘棍试压触片，压力应良好。 9、变压器差动保护在变压器空载投入时民营检查哪些内容？ 变压器的差动保护，在新安装时必须将变压器在额定电压下做5次空载试验。在作空载投入之前，应对二次接线进行检查，并确保正确无误。空载投入试验应在变压器的大电源侧和低压侧进行，这是因为系统阻抗及变压器饿漏抗能起限制励磁涌流的作用，而大电源侧系统阻抗小，且一般变压器低压绕组绕在里面，漏抗较小，故在大电源和低压侧投入时涌流较大。在试验中，保护装置一次也不应动
变压器型号及含义
例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。 １０的意示是设计序号，也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。 １０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 （１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。
主变压器保护配置 1、主变差动保护 （1） 采用了二次谐波制动的比率差动保护，变压器正常运行时励磁电流不超过额定电流的2—10%，外部短路时更小。但变压器空载合闸或断开外部故障后，系统电压恢复时出现的励磁电流，大小可达额定电流的6—8倍，称励磁涌流。励磁涌流只流经变压器的电源侧，因而流入差动回路成为不平衡电流，励磁涌流高次谐波分量中以二次谐波分量最显著，根据这一特点采用励磁涌流中二次谐波分量进行制动，以防止保护误动作。（2）作为主变绕组内部、出线套管及引出线短路故障的主保护，其保护范围为发电机出口至主变高压侧及高厂变高压侧各CT 安装处范围内。（3）主变差动出口逻辑： （4）差动保护瞬时动作全停，启动快切、启动失灵。 （5）TA 断线闭锁功能，当差电流大于一定值时（一倍额定电流）TA 断线闭锁功能自动退出，开放保护动作出口。TA 断线0.5S 发信号。 2、发变组差动保护 与主变差动保护构成原理相同，但其保护范围是发变组及其引出线范围内的短路故障，即发电机中性点及主变高压侧，高厂变高压侧各CT 安装处范围以内的短路故障。发变组差动保护瞬时动作于发-变组全停，启动快切、启动失灵。 3、阻抗保护 （1）作为发变组相间短路的后备保护，同时作为220KV 系统发变组相邻元件如线路故障后备保护。 （2）作为近后备保护，按与相邻线路距离相配合的条件进行整定，正向阻抗Z dz 1：按与之配合的高压侧引出线路距离保护Ⅰ段配合，反向阻抗Z dz 2：按正向阻抗 的10%整定。 （3）时限t 1与线路距离Ⅲ段相配合，时限45.05.31′′=′′+′′=t 发信号，该时限较 长，能可靠躲过振荡。时限t 2与t 1配合5.45.042′′=′′+′′=t 解列灭磁、启动快切、 启动失灵。 （4）该保护测量元件是主变220KV 侧CT 及220KV 母线PT 。即阻抗保护装于
1.摘要 继电保护在电力的生产、输送及使用过程中都起到了至关重要的作用，为保证供电的可靠性做出了极大的贡献。其中对变压器的保护是重要的一部分，在电力的传输中变压器是至关重要的设备，完成电压等级的变换。对变压器的保护是电力系统继电保护的重要组成部分。 继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。实现继电保护功能的设备称为继电保护装置。本次设计是对某三绕组变压器继电保护的设计，气体保护和总差动保护组成了变压器的主保护，过电流保护是变压器的后备保护，另外还涉及了零序电流保护。设计的任务主要包括了六大部分，分别为运行方式的选择、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。电网继电保护和安全自动装置应符合可靠性、安全性、灵敏性、速动性的要求。要结合具体条件和要求，从装置的选型、配置、整定、实验等方面采取综合措施，突出重点，统筹兼顾，妥善处理，以达到保证电网安全经济运行的目的。 关键词：继电保护变压器短路电流整定计算
2.设计基本资料 已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数：MVA S N 5.31=，电压：kV 11/%5.225.38/%5.24110?±?±，接线：)1211//(//011--?y Y d y Y N 。短路 电压：5.10(%)=HM U ；6(%);17(%),==ML L H U U 。两台变压器同时运行，110kV 侧的中性点只有一台接地；若只有一台运行，则运行变压器中性点必须接地，其余参数如图所示。（图中的L1的参数改为L1=20km ） 电气主接线图 图2.1 电气主接线图 当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。 ～
