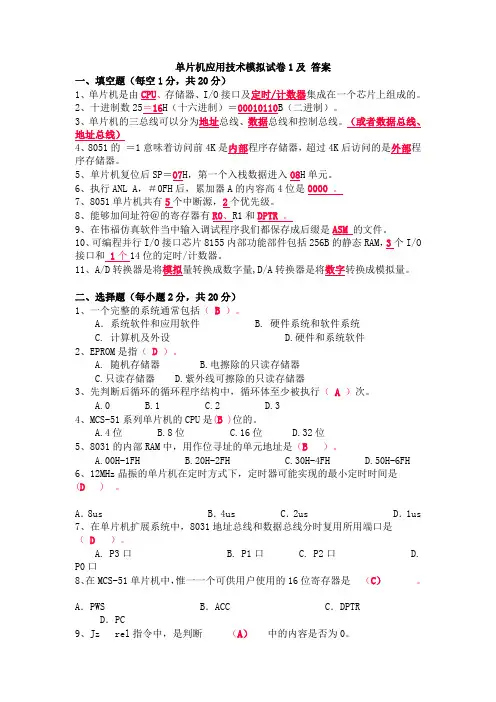

单片机应用技术模拟试卷1 答
案
一、填空题（每空1分，共20分）
1、单片机是由CPU、存储器、I/O接口及定时/计数器集成在一个芯片上组成的。
2、十进制数25＝19H（十六进制）＝00011001B（二进制）。
3、单片机的三总线可以分为地址总线、数据总线和控制总线。（或者数据总线、地址总线）
4、8051的-EA＝1意味着访问前4K是内部程序存储器，超过4K后访问的是外部程序存储器。
5、单片机复位后SP＝07H，第一个入栈数据进入08H单元。
6、执行ANL A，＃0FH后，累加器A的内容高4位是0000 。
7、8051单片机共有5(INT0 INT1 T0 T1 串行接口)个中断源，2(高低)个优先级。
8、能够加间址符＠的寄存器有R0、R1 和DPTR（内部用R0 R1用在RAM)
9、在伟福仿真软件当中输入调试程序我们都保存成后缀是ASM 的文件。
10、可编程并行I/O接口芯片8051内部功能部件包括128B的静态RAM，4个I/O接口和2个16位的定时/计数器。
11、A/D转换器是将模拟量转换成数字
量,D/A转换器是将数字转换成模拟量。
二、选择题（每小题2分，共20分）
1、一个完整的系统通常包括（ B ）。
A．系统软件和应用软件 B. 硬件系统和软件系统0
C. 计算机及外
设 D.硬件和系统软件
2、EPROM是指（ D ）。
A. 随机存储
器 B.电擦除的只读存储器
C.只读存储
器 D.紫外线可擦除的只读存储器
3、先判断后循环的循环程序结构中，循环体至少被执行（ A ）次。
A.0
B.1
C.2
D.3
4、MCS-51系列单片机的CPU是(B )位的。
A.4位
B.8位
C.16位
D.32位
5、8051的内部RAM中，用作位寻址的单元地址是（B ）。
A.00H-1FH
B.20H-2FH
C.30H-4FH
D.50H-6FH
6、12MHz晶振的单片机在定时方式下，定时器可能实现的最小定时时间是
(D ) (12\f)。
A．8us B．4us C．2us D．1us
7、在单片机扩展系统中，8051地址总线和数据总线分时复用所用端口是（ D ）。
A. P3口
B. P1口
C. P2口
D. P0口
8、在MCS-51单片机中，惟一一个可供用户使用的16位寄存器是（C）。
A．PWS B．ACC C．DPTR D．PC
9、Jz rel指令中，是断（Acc）中的内容是否为0。
A．Acc B．B C．C D．PC
10、访问扩展的外部程序存储器的时候，应在程序中使用（C）。
A．MOV指令B．MOVX指令C．MOVC指
令D．SWAP指令
三、判断正误，如有错误请改正（每小题2分，共20分）
1、(×)静态RAM的内容可以永久性保存。修改为：静态RAM的内容不可以永久性保存。
2、(×)加法指令将影响进位标志位C Y，而减法指令将不影响进位标志位C Y。
修改为：加法指令将影响进位标志位C，减法指令也影响进位标志位C。
3、(×)在扩展存储器时，如果扩展的是2片的程序存储器，它们2个的片选信号可以同时接地。
修改为：在扩展存储器时，如果扩展的是2片的程序存储器，它们2个的片选信号必须分开。
4、(√)计算机的存储器中被分为大小相同的最普通的逻辑单元叫做字节，每个字节是由8个连续的位或者二进制数字组成的。
5、(× )8051的程序存储空间内、外共有64KB。
修改为：8051的程序存储空间内、外共有64KB(16条总线)。
6、(√) 当全局中断允许位EA=0时，系统将不响应任何中断。
7、(× ) 8051复位后所有寄存器的初值都是00H。
修改为：8051复位后不是所有寄存器的初值都是00H。SP是07H
8、(× )动态显示的优点是亮度高，占I/O 线根数多，程序简单。
修改为：静态显示的优点是亮度高，占I/O 线根数多，程序简单。
9、(×)8051的5个中断源按照内部硬件查询的优先顺序由高到低的是串行口、定时器T1、外部中断1、定时器T0、外部中断0。修改为：8051的5个中断源按照内部硬件查询的优先顺序由高到低的是外部中断0、定时器T0、外部中断1、定时器T1、串行口。
10、(√)MCS-51单片机的定时和计数都使用同一计数机构，所不同的只是计数脉冲的来源。来自于单片机内部的是定时，而来自于外部的则是计数。
四、简答题（每小题4分，共20分）
1、按下列要求写出相应的指令。
①将外部RAM50H内容送内部寄存器R2中。
①（分步骤给分）
MOV R0,#50H 0.5分
MOVX A,@R0 1分
MOV R2,A 0.5分
② 交换内部RAM30H和31H中的内容。MOV A,30H 0.5
XCH A,31H 1
MOV 30H,A 0.52、写出下列每条指令的执行结果。(每条指令都是独立的)
已知：（A）=C2H，
(R0)=32H,(R1)=40H,(32H)=5AH,(40H)=1FH ①CLR A
② MOV @R0,A
①
A=00H
2分
② MOV @R0,A
R0=32H,(32H)=C2H
2分
3、写出下面的程序执行结果。
MOV R3,#05H
CLR A
LOOP: ADD A,R3
DJNZ R3,LOOP
SJMP $
5+4+3+2+1=15=0FH
4、已知半导体存储器芯片RAM有13根地址线和8根数据线，那其存储容量应为多少？若首址为0000H，末地址为多少？
213=8k,
2分
地址范围：0000H-1FFFH 2分
5、什么是单片机系统的扩展？扩展包括哪些方面的内容？
单片机的扩展是指内部资源不够用的时候，必须外接相应的芯片，构成应用系统。扩展存储器、IO接口、定时/计数器等.
五、编程题（每小题10分，共20分）
1、运用8051的定时器T0,在P1.0管脚上面产生周期100毫秒的方波.
计算定时器的初值,选择工作方式(建议方式1),应用软件计数器和中断方式, 编写主程序和中断服务程序。
解:为了产生100ms的方波,定时器需定时50ms,然后每隔50ms后对P1.0取反即
可.
1分
T0工作方式确定:TMOD初值为
01H 1分
初值计算:
定时器的初值为：X=216- =15536=3CB0H 故：TH为03CH， TL0 为0B0H 1分主程序
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP CTC0
ORG 0030H
MAIN: MOV TMOD,#01H
MOV TH0,#3CH
MOV TL0,#0B0H
SETB EA
SETB ET0
SETB TR0
SJMP $
CTC0: CPL P1.0
MOV TH0,#3CH
MOV TL0,#0B0H
RETI
2、试编写程序，查找在内部RAM的30H～3FH单元中出现0AH的次数，并将查找的结果存入50H单元, 要求画出框图。(框图占4分)
ORG 0000H
LJMP START
ORG 0030H
START:MOV R0,#30H
MOV R7,#16 1分
MOV 50H,#00H
LL2: MOV A,@R0 1分
CJNE A,#0AH,LL1 1分
INC 50H
LL1:INC R0
DJNZ R7,LL2
SJMP $
《单片机原理及应用》模拟试卷二一．选择题（正确答案在序号前打√，
每小题2分，共20分）
1．单片机程序存储器的寻址范围是由
程序计数器PC的位数决定的，MCS
—51的PC为16位，因此其寻址
范围是B
(A) 4KB （B）64KB
（C）8KB （D）128KB
2．PC的值是 C
（A）当前指令前一条指令的地
址（B）当前正在执行指令的地址
（C）下一条指令的地址
（D）控制器中指令寄存器的地址
3.以下运算中对溢出标志OV没有影
响或不受OV影响的运算是 A
（A）逻辑运算（B）
符号数加减法运算
（C）乘法运算（D）
除法运算
4．假定设置堆栈指针SP的值为37H，
在进行子程序调用时把断点地址进
栈保护后，SP的值为D
（A）6H （B）37H
（C）38H （D）39H 5．在MCS—51中C
（A）具有独立的专用的地
线作地址线
（C）由P0口和P2口的口
线作地址线
（D）由P1口和P2口的口
线作地址线
6．在寄存器间接寻址方式中，指定
寄存器中存放的是 B
（A）操作数（B）操作数地
址（C）转移地址（D）地
址偏移量
7．执行返回指令时，返回的断点是 C
（A）调用指令的首地址
（B）调用指令的末地址
（C）调用指令下一条指令的首地址（D）返回指令的末地址
8．假定（A）=83H，（R0）=17H，（17H）
=34H，执行以下程序段 A
ANL A，#17H
ORL 17H，A
XRL A，@R0
CPL A
后，A的内容为
（A）CBH （B）03H
（C）EBH （D）C8H
9．执行以下程序段 D
MOV R0，# data
MOV A，@R0
RL A
MOV R1，A
RL A
RL A
ADD A，R1
MOV @R0，A
后，实现的功能是
（A）把立即数data循环左移
3次（B）把立即数
data乘以10
（C）把data单元的内容循环
左移3次（D）把data
单元的内容乘以10
10．如在系统中只扩展一片Intel
2732（4KХ8），除应使用P0口的8
条口线外，至少还应使用P2口的口
线 A
（A）4条（B）5条
（C）6条（D）7条
二、判断题（正确打√,错误打ⅹ,每小题1
分，共5分）
1．用户构建单片机应用系统，只能使
用芯片提供的信号引脚。（√）
2．程序计数器（PC）不能为用户使用，
因此它就没有地址。（√）
3．内部RAM的位寻址区，只能供位寻
址使用而不能供字节寻址使用。（ⅹ）
4．在程序执行过程中，由PC提供数据存储器的读/写地址。（ⅹ）
5．80C51共有21个专用寄存器，它们的位都是可用软件设置的，因此是可以
进行位寻址的。（√）
四、编程题(每小题10分，共20分)
1.设有100个有符号数，连续存放
在以2000H为首地址的存储区中，
试编程统计其中正数、负数、零
的个数并分别存放在30H、31H、
32H单元中。
参考程序：
MOV 30H,#0
MOV 31H,#0
MOV 32H,#0
MOV DPTR ,#2000H
MOV R1,#100
L4: MOVX A,@DPTR
INC DPTR
CJNE A,#0,L1
INC 32H
SJMP L2
L2: JC L3
INC 30H
SJMP L2
L3: INC 31H
L2: DJNZ R1,L4
SJMP $
2.编程将内部数据存储器20H~24H
单元压缩的BCD码转换成ASCⅡ存
放在于25H开始的单元。
参考程序：注意压缩的BCD码
为一个字节占两位BCD码。
ORG 0000H
MOV
R7,#05H ；R7为转换字
节数
MOV R0,#20H ；R0为源操作数地址 MOV R1,#25H ；R1为目的操作数地址 NE: MOV A,@R0 ANL A,#0FH ；先取低位BCD 码 ADD A,#30H ；将BCD 码转换成ASC Ⅱ码 MOV @R1,A INC R1 MOV A,@R0 ANL
A,#0F0H ；取高位BCD 码 SWAP
A ；半字节交换 ADD
A,#30H ；将高位BCD 码转换成ASC Ⅱ码 MOV @R1,A INC R0 INC R1 DJNZ R7,NE SJMP $ END
五、编程设计题（ 每小题15分, 共45分）
1、设计一串行通信接收程序，将接收的16个数据存入片内50H ～5FH 中，串行口为方式1，波特率为1200bps ，SMOD=0，fosc ＝6MHz 。
T1工作方式2：
()()12001022563222563226
mod =??-?=
?-?-x T x s ，x ＝243＝f3h
MOV TMOD,#00100000B MOV SCON,#01010000B MOV PCON,#00H MOV TH1,#0F3H MOV TL1,#0F3H CLR E S MOV R7,#16 MOV R0,#50H SETB TR1 WAIT: JNB RI,WAIT CLR R I MOV @R0,SBUF INC R0
DJNZ
R7,W AIT
《单片机原理及应用》模拟试卷三 一、填空题（20％，每空1分） 1、MCS-51单片机的存储空间包括程序存储器和数据存储器，它们的可寻址范围分别为64KB 和64KB 。
2、若PSW 的内容是10H ，那么R3的地址是13H 。
3、指令MOV A,@R0中，R0中的内容是指操作数的地址。
4、已知SP ＝25H ，PC=2345H ，标号Label 的地址为3456H ，问执行LCALL Label 指令后，堆栈指针SP=27H ，（26H ）＝48H ，（27H ）＝23H ，PC=3456H 。
5、当晶振频率为12MHZ 时，下面这个子程序延时时间为4.3ms 。 DL: MOV R6,#100 DL1: MOV R7,#4 DL2: MUL AB MUL AB DJNZ R7,DL2 DJNZ R6,DL1 RET
6、决定程序执行的顺序是PC 寄存器，该寄存器复位时的值为0000H
。
7、当定时/计数器选定为定时器方式时，是对片内机器周期脉冲数进行计数，选定为计数器方式时，是对片外脉冲进行计数。
8、51单片机的中断系统最多可以有2个嵌套。
9、MCS-51的外部中断的触发方式有两种，分别为电平触发和边沿触发。
10、串行通信根据通信的数据格式分有两种方式，分别是同步方式和异步方式。
二、下列列出几个程序段，请分别求出执行后的结果。（15％，每小题5分）
1、执行下列程序：
MOV 21H,#0A7H
MOV 22H,#10H
MOV R0,#22H
MOV 31H,21H
ANL 31H,#2FH
MOV A,@R0
SWAP A
结果：（31H）＝27H ，A= 01H。
2、执行下列程序：
MOV R0,#60H
MOV A,#0AH
RR A
MOV @R0,A
ADD A,#0FH
DEC R0
MOV @R0,A
结果：（60H）＝05H ，（5FH）＝14H 。
3、执行下列程序：
MOV A,#83H
MOV R0,#47H
MOV 47H,#34H
ANL A,#47H
ORL 47H,A
XRL A,@R0
结果：R0＝47H ，A＝34H 。三、编写指令段完成下列数据传送。（15％，第1小题3分，其余每小题4分）
（1）R1内容送给R0；
MOV A,R1
MOV R0,A
（2）外部RAM0020H单元内容送给R0；MOV DPTR,#0020H
MOVX A,@DPTR
MOV R0,A
（3）外部RAM1000H单元内容送给外部RAM0020H单元；
MOV DPTR,#1000H
MOVX A,@DPTR
MOV DPTR,#0020H
MOVX @DPTR,A
（4）ROM2000H单元内容送给外部RAM0020H单元。
MOV DPTR,#2000H
MOV A,#0
MOVC A,@A+DPTR
MOV DPTR,#0020H
MOVX @DPTR,A
四、试编程要求用T1定时器控制P1.7引脚输出周期为40ms、占空比为50％的矩形脉冲。要求主程序入口地址0050H及中断服务子程序入口地址2000H。fosc=6MHz（15％）方式1：（216－x）×2＝20000，x＝dbf0h
ORG 000H
LJMP MAIN
ORG 001BH
LJMP T1_INT
ORG 050H
MAIN: MOV
TMOD,#00010000B
MOV TH1,#0D8H
MOV TL1,#0F0H
SETB EA
SETB ET1
SETB TR1
SJMP $
ORG 2000H
T1_INT: CPL
P1.7 MOV TH1,#0D8H MOV TL1,#0F0H
RETI
五、有一脉冲信号如下图（1），要求用8051
单片机将该信号进行4分频，即输出信号如下图（2）所示，请说明清楚信号的输入和输出引脚，且编程实现该功能。（15％）
(1)
(2)
采用外部中断0方式，信号从INT0(P3.2)引
脚输入，从P1.0引脚输出 ORG 0000H LJMP MAIN ORG 0003H LJMP I_INT0 ORG 0050H MAIN:
SETB IT0 SETB EA
SETB EX0 MOV R7,#0 SJMP $ I_INT0: INC R7 CJNE R7,#2,GORETI CPL P1.0 MOV R7,#0
GORETI:
RETI
六、下图为8031扩展3片8K 的程序存储器2764，图中硬件电路已经连接了一部分，请用片选法将剩下的相关硬件电路连接完成，并写出每一片2764的地址范围。（20％）
地址范围：
(1)：c000h ～dfffh (2)：a000h ～bfffh (3)：6000h ～7fffh
单片机原理及应用模拟试卷4 答案
一、填空题：（每题2分，共20分） 1、8051单片机使用电源为 +5V 2、SP 复位后内容为： 07H 。 3、累加器（A ）=0AH,执行完指令ADD A ，#92H 后，进位位C ＝ 0 。
4、当MCS-51引脚ALE 信号有效时，表示从P0口稳定地送出了 低8位地址 地址。
5、SJMP rel 的指令操作码地址为1000H,
rel=65H 那么它的转移目的地址为 1067H 。
6、MCS-51片内20H~2FH 范围内的数据存
储器，既可以字节寻址又可以 位 寻址。
7、ORL A ，#0FH 是将A 的高四位清0，而低四位 保持不变 。 8、MCS-51串行口有4种工作方式，这可在初始化程序中用软件填写特殊功能寄存器 TMOD 加以选择。 9、确定单片机I ／O 接口芯片的片选信号的方法通常有两种： 线选法 和 译码法。 10、MOVC A ，@A+DPTR 源操作数寻址方式为 变址寻址 。 二、选择题（每题3分，共30分） 1、 JNZ rel 指令的寻址方式是（C ）。
（A ）立即寻址 （B ）寄存器寻址 （C ）相对寻址 （D ）位寻址
2、 执行LCALL 2050H 指令时，MCS-51所完成的操作是（D ）。 （A ）保护PC （B ）2050H PC （C ）保护现场 （D ）PC+3入栈，4000H PC
3、805l 单片机系统扩展时使用的锁存器用于锁存 B 。 A ．高8位地址 B ．低8位地址 C ．8位数据 ． D ．ALE 信号
4、使用线选法扩展3片2732作外部程序存储器，需要使用 C 位地址线。 A ．13 B ．14 C ．15 D ．16
5、MOVX A,@DPTR 指令中源操作数的地址寻址方式是（B ）。 （A ）寄存器寻址 （B ）寄存器间接寻址 （C ）直接寻址 （D ）立即寻址
6、12MHz 晶振的单片机在定时工作方式下，定时器可能实现的最大定时时间是 B . A ．4096 u s B ．8192 u S C ．1638 u s D ．32768 u s
7、定时器／计时器0的初始化程序如下： MOV TMOD ，#06H MOV TH0．#0FFH MOV TLO ，#0FFH SETB EA SETB ET0 执行该程序段后，把定时器／计时器0的工作状态设置为 D 。 A. 工作方式0，定时应用，定时时间2 u s ，中断禁止 B ．工作方式l ，计数应用，计数值255，中断允许 C ．工作方式2，定时应用，定时时间510 u s ，中断禁止 D ．工作方式2，计数应用，计数值1，中断允许
8、执行PUSH ACC 指令，MCS-51完成的操作是（A ）。 （A ）SP+1 SP (ACC) (SP) (B)(ACC) SP SP －1 SP (C) SP －1 SP (ACC) (SP) (D) (ACC) (SP) SP+1 SP 9、指令AJMP 的跳转范围是（C ）。 （A ）256B （B ）1KB （C ）2KB （D ）64KB 10、执行返回指令时，返回的断点是（C ）。 （A ）调用指令的首地址 （B ）调用指令的末地址 （C ）调用指令下一条指令的首地址 （D ）返回指令的末地址 三、判断题（将判断结果填写在括号内，正确画“√”错误画“Х”）（20分） 1、8051的程序存储器只是用来存放程序的。 （X ） 2、访问片外接口，应该使用MOVX 指令。 （√） 3、8051的相对转移指令最大负跳转距是127B 。 （X ）
4、8051外扩I/O 口与外RAM 是统一编址的。 （√）
5、调用子程序指令（如CALL ）及返回指令（如RET ）与堆栈指针有关与PC 无关。
（X ） 6、8051外部中断0的入口地址是0003H 。 （ X ） 7、MCS-51单片机定时工作方式0与定时工作方式l 除了计数结构位数不同，别无差别。(√ ) 8、除了低优先级中断不能打断高优先级中
断的情况外，其他情况都能形成中断嵌套。 ( × )
9、中断初始化时，对中断控制寄存器的状态设置，只能使用位操作指令，而不能使用
字节操作指令。(× ) 10、MCS-51单片机的定时和计数都使用同
一计数机构，所不同的只是计数脉冲的来
源。来自于单片机内部的是定时，而来自于外部的则是计数。(√)
四、简答题（每题6分，共18分）
1、说明MCS-5l系列单片机4个I／O端口使用上的分工和操作上的主要特点。
解答：
P0端口提供程序存储器或外部数据存储器的低8位地址。P0端口还作为数据I／O端口使用，是分时复用的地址／数据线。
Pl端口一般作为数据I／O端口使用。
P2端口提供程序存储器或外部数据存储器的高8位地址。
P3端口可以提供第2功能线，当某一端口线不需要工作于第2功能时，可作数据I/0端口使用。
2、简述LED显示器的静态和动态显示原理。解答：
LED显示器的静态显示原理是：将LED的阴极(或阳极)点连接在一起接地(或+5v)，每一个的段选线(a、b、c、d、e、f、g、dp)分别与一个8位端口线相连。
LED显示器的动态显示原理是：段选码
端口I／O1用来输出显示字符的段选
码，I／02
输出位选码。．I／O1不断送待显示字符的段选码，．I／O2不断送出不同的位扫描码，并使每位LED显示字符轮流停留显示一段时间，一般为1ms～5ms，利用眼睛的视觉暂留现象，从显示器上便可以见到稳定的数字显示。
3、当程序存储器和外部数据存储器共用16位地址线和8位数据线时，为什么两个存储空间不会发生数据冲突?
解答：因为控制程序存储器芯片是否工作的不仅有片选信号，而且还有PSEN信号来控制程序存储器的输出允许信号OE，控制数据存储器是否工作的信号不仅有片选信号，
而且还有RD或WR信号控制是否读／写；而控制程序存储器的PSEN与控制数据存储器的RD或WR信号不会同时有效，所以，在任一时刻，只可能有一种存储器使用总线。因此，两个存储空间不会发生数据冲突。
五、程序设计题（12分）
从x单元开始，连续存放30个带符号数，求出各个数的绝对值，将结果存入原单元。
解答：
设 x 单元为30H
START:MOV R7,#1EH
MOV R0,#X
LOOP: MOV A,@R0
JNB ACC.7,NEXT
CPL A
INC A
MOV @R0,A
NEXT: INC R0
DJNZ R7,LOOP
SJMP $
X DATA 30H
END
