实验二网络嗅探

实验二 Wireshark的使用与PackerTracer的使用实验目的：掌握网络协议分析软件Wireshark的常用操作和网络模拟器PackerTracer的常用操作。

实验环境：计算机若干、直通双绞线若干、小型非管理交换机10台。

实验步骤：1、配置对等局域网2、Wireshark的使用（1）启动系统。

点击“Wireshark”图标，将会出现如图1 所示的系统界面。

图1 Wireshark 系统界面其中“俘获(Capture)”和“分析(Analyze)”是Wireshark 中最重要的功能。

(2) 分组俘获。

点击“Capture/Interface”菜单，出现如图2 所示界面。

图2 俘获/接口界面如果该机具有多个接口卡，则需要指定希望在哪块接口卡俘获分组。

点击“Options”，则出现图3 所示的界面。

图3 俘获/接口/选项界面在该界面上方的下拉框中将列出本机发现的所有接口；选择一个所需要的接口；也能够在此改变俘获或显示分组的选项。

此后，在图2 或者图3 界面中，点击“Start(开始)”，Wireshark 开始在指定接口上俘获分组，并显示类似于图4 的界面。

当需要时，可以点击“Capture/Stop” 停止俘获分组，随后可以点击“File/Save”将俘获的分组信息存入踪迹(trace)文件中。

当需要再次俘获分组时，可以点击“Captuer/Start”重新开始俘获分组。

(3) 协议分析。

系统能够对Wireshark 俘获的或打开的踪迹文件中的分组信息(用File/Open 功能)进行分析。

如图4 所示，在上部“俘获分组的列表”窗口中，有编号(No)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)、长度(Length)和信息(Info) 等列(栏目)，各列下方依次排列着俘获的分组。

中部“所选分组首部的细节信息”窗口给出选中协议数据单元的首部详细内容。

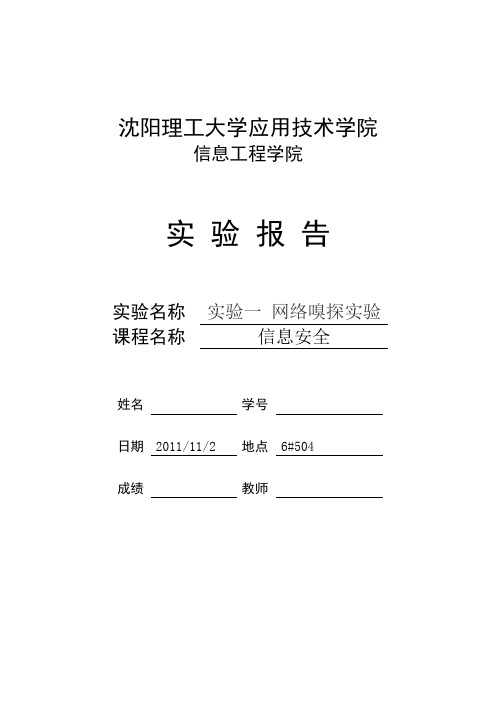

沈阳理工大学应用技术学院信息工程学院实验报告实验名称实验一网络嗅探实验课程名称信息安全姓名学号日期2011/11/2 地点6#504成绩教师【实验目的】1. 掌握Sniffer （嗅探器）工具的使用方法，实现FTP 、HTTP 数据包的捕捉。

2. 掌握对捕获数据包的分析方法，了解FTP 、HTTP 数据包的数据结构和连接过程，了解FTP 、HTTP 协议明文传输的特性，以建立安全意识。

【实验环境（软件、硬件及条件）】网络拓扑图DNS ：192.168.1.163IP:192.168.1.8FTP 服务器1. 实验室所有机器安装了Windows 操作系统，并组成了一个局域网，并且都安装了SnifferPro 软件、FLASHFXP （FTP 下载软件）、Flashget 下载工具（或者其他软件下载工具）和IE 浏览器。

2. 每两个学生为一组：其中学生A 进行Http 或者Ftp 连接，学生B 运行SnifferPro 软件监听学生A 主机产生的网络数据包。

完成实验后，互换角色重做一遍。

【实验方法】任务一：熟悉SnifferPro 的使用 Sniffer 主界面从文件菜单中选择适配器，标题栏将显示激活的探测器选择适配器.. 文件菜单----选择网络探测器/适配器（N）----显示所有在Windows中配置的适配器菜单与工具栏状态栏.. 监视右下角的实时计数网络监控面板Dashboard红色显示统计数据的阀值使用Dashboard作为网络状况快速浏览选择上图中②所指的选项将显示如图所示的更为详细的网络相关数据的曲线图。

Host table（主机列表）点击图中①所指的图标，出现图中显示的界面，选择图中②所指的IP选项，界面中出现的是所有在线的本网主机地址及连到外网的外网服务器地址，此时想看看192.168.113.88这台机器的上网情况，只需如图中③所示单击该地址出现下图界面。

..图中清楚地显示出该机器连接的地址。

网络监听实验
一．实验目的
（1）理解网络嗅探的工作机制和作用。

（2）学习常用网络嗅探工具sniffer和协议分析工具Wireshaek的使用。

二.实验环境
Windows2000/XP平台、局域网环境。

嗅探sniffer及协议分析器Wireshaek。

三.实验步骤
1）使用sniffer进行嗅探及数据抓包取
（1）下载并安装sniffer：
（2）使用sniffer对本地主机进行嗅探，抓取数据包
（3）浏览网站时，抓取数据包，并观察TCP数据连接建立与结束过程
（4）登陆QQ时，抓取数据包
（5）保存生成的数据文件
2）使用Wireshark进行协议分析
（1）下载安装Wireshark
（2）使用Wireshark进行数据包捕获，分析获得的数据，并观察三次握手过程。

四.实验结果
使用sniffer嗅探器抓获的数据包，我们可以看到数据包的源地址和目的地址，以及使用的连接方式（TCP方式或是HTTP方式或是FTP方式等）。

还可以看到是通过哪个端口进行数据报文的传输。

可以选择任一数据项进行以上分析。

五.遇到的问题及解决办法
问题1：怎么使用sniffer进行抓包？
解决方案：点击菜单栏抓获按钮开始抓获，如要停止抓获，则点击停止按钮。

问题2：怎么查看各项参数的具体信息？
解决方案：点击仪表下的“Detail”按钮，就可以查看了。

六.总结
通过这次实验基本掌握了sniffer嗅探器的使用，了解了嗅探的工作机制和作用，但是由于对sniffer工具的使用较生疏，实验中出现了一些问题，不过在问题的解决中也学到了一些知识。

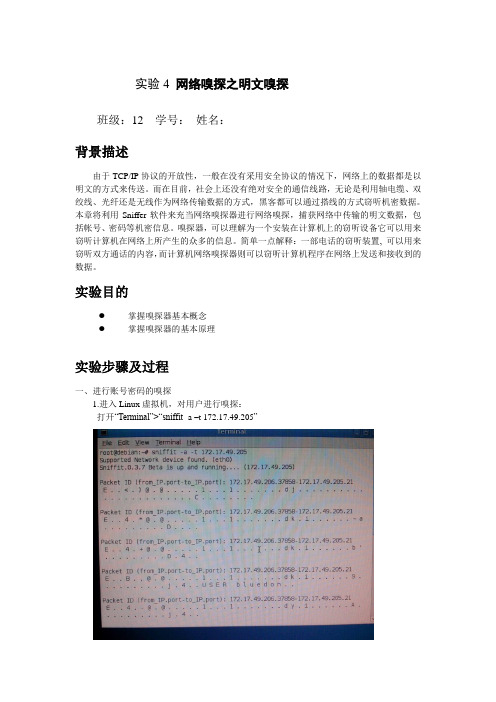

实验4 网络嗅探之明文嗅探班级：12 学号：姓名：背景描述由于TCP/IP协议的开放性，一般在没有采用安全协议的情况下，网络上的数据都是以明文的方式来传送。

而在目前，社会上还没有绝对安全的通信线路，无论是利用轴电缆、双绞线、光纤还是无线作为网络传输数据的方式，黑客都可以通过搭线的方式窃听机密数据。

本章将利用Sniffer软件来充当网络嗅探器进行网络嗅探，捕获网络中传输的明文数据，包括帐号、密码等机密信息。

嗅探器，可以理解为一个安装在计算机上的窃听设备它可以用来窃听计算机在网络上所产生的众多的信息。

简单一点解释：一部电话的窃听装置, 可以用来窃听双方通话的内容，而计算机网络嗅探器则可以窃听计算机程序在网络上发送和接收到的数据。

实验目的●掌握嗅探器基本概念●掌握嗅探器的基本原理实验步骤及过程一、进行账号密码的嗅探1.进入Linux虚拟机，对用户进行嗅探：打开“Terminal”>“sniffit -a –t 172.17.49.205”图1图2回到本机，在控制台中登陆terminal>”ftp172.17.49.213”>” Name：bluedon ”>” pass：12345图3此时可以看到嗅探结果，如下图4，账号和密码都嗅探出来了：图4问题答辩1、嗅探会造成哪些危害?答：1、获得帐号密码，包括Telnet这样的系统管理帐号2、获得机密信息3、分析网络结构、进行渗透4、数据欺骗和劫持（嗅探结合欺骗技术）2、如何检测并防范网络嗅探?答：1、重视内部网络的管理，严格禁止使用任何嗅探工具对于内部网络的安全，管理显得格外重要。

除网络管理员外网络的正常使用，是不会运行到任何嗅探相关。

2、重视病毒的来源渠道这里并不是说嗅探器是一种病毒，只是表明那些病毒的来源方式也可能是嗅探器进入常采用的途径。

3、改造内部网络结构普通的嗅探器程序只是简单地进行数据的捕获，因此需要杜绝网络数据进行泛播。

图标，开启网络监视面板，仪表板可以监控网络的利用率，流量
、捕获FTP数据包并进行分析
（1）假设VPC1主机监视本机的活动，首先VPC1主机要知道本机的IP 地址，VPC1主机可以在DOS命令符提示下输入ipconfig查询自己的IP地址。

（2）选中Monitor菜单下的或直接点击网络性能监视快捷键，此时
(5).开始捕捉后，单击工具栏中的Capture Panel按钮，显示出捕捉
Packet的数量
、捕获HTTP数据包
(1) 同步骤4（1）
(2) 同步骤4（2）
(3) 同步骤4（3），不同的是单击菜单中的Capture->Define
Filter->Advanced,再选中IP->TCP->HTTP，然后单击ok。

(4) 同步骤4（4）
(5) 同步骤4（5）
(6) VPC1主机访问VPC2，在VPC1地址栏中输入http://192.168.12.67
（以VPC2实际IP地址为准），应显示如下截图
jianghao17209。

为后面的学习打下了基础。

sniffer实验报告Sniffer实验报告引言：在现代信息技术高度发达的时代，网络安全问题日益突出。

为了保护个人隐私和网络安全，网络管理员和安全专家需要不断寻找新的方法和工具来监测和防止网络攻击。

Sniffer（嗅探器）作为一种常见的网络安全工具，可以帮助我们分析网络流量并检测潜在的威胁。

本实验旨在了解Sniffer的工作原理和应用，并通过实际操作来验证其有效性。

一、Sniffer的工作原理Sniffer是一种网络数据包分析工具，其基本原理是通过监听网络接口，捕获经过该接口的数据包，并对其进行解析和分析。

Sniffer可以在本地网络或互联网上的任何位置运行，以便监测和分析网络流量。

它可以截取各种类型的数据包，包括TCP、UDP、ICMP等，并提取其中的关键信息，如源IP地址、目标IP地址、端口号等。

二、Sniffer的应用场景1. 网络安全监测：Sniffer可以帮助网络管理员及时发现和分析潜在的网络攻击，如端口扫描、DDoS攻击等。

通过监测网络流量，Sniffer可以检测到异常的数据包，并对其进行分析，提供有关攻击者的信息和攻击方式的线索。

2. 网络故障排查：当网络出现故障时，Sniffer可以帮助我们快速定位问题所在。

通过捕获和分析数据包，我们可以了解网络中的通信情况，查找网络设备的故障点，并进行相应的修复。

3. 网络性能优化：Sniffer可以帮助我们监测和分析网络的性能瓶颈，并提供优化建议。

通过分析网络流量和延迟情况，我们可以找到网络中的瓶颈节点，并采取相应的措施来提高网络的性能和稳定性。

三、实验过程和结果为了验证Sniffer的有效性，我们在实验室环境中搭建了一个小型网络，并使用Sniffer来捕获和分析数据包。

实验中，我们使用了Wireshark作为Sniffer工具，并连接了一台电脑和一个路由器。

首先，我们启动Wireshark，并选择要监听的网络接口。

然后，我们开始捕获数据包，并进行一段时间的网络活动，包括浏览网页、发送电子邮件等。

班级：姓名：序号：
实验一：网络扫描和嗅探
一、实验目的
1.掌握网络端口扫描器的使用方法，熟悉常见端口和其对应的服务程序，掌
握发现系统漏洞的方法。

2.掌握综合扫描及安全评估工具的使用方法，了解进行简单系统漏洞入侵的
方法，了解常见的网络和系统漏洞以及其安全防护方法。

二、实验环境
虚拟机VM下的Windows Server 2003
三、实验内容
1.使用Superscan端口扫描工具并分析结果
2.使用Fluaxy5端口扫描工具并分析结果
四、实验步骤
打开superscan，设定端口，地址等信息
扫描到和我一组的同学的主机（192.168.2.206）及其开放的端口
该同学在他的计算机上关闭21端口后扫描的结果，21端口不见了
在192.168.2.206上重新开启21端口（FTP服务端口），并设置允许匿名访问
设置只扫描的IP地址（192.168.2.206）
检测到192.168.2.206存在FTP漏洞
使用匿名访问的方式连接上192.168.2.206,
五、遇到的问题及解决办法
对面如果没有开启共享的话，是不能使用IPC$语句的，因而在做这个实验之前应该事先在目的主机上设置开启共享。

六、心得体会
通过这次网络的扫描和嗅探实验，我觉得最大的收获就是不能设置弱口令或者直接设置无口令，从superscan的猜解字典可以看到，里面都是一些十分容易被破解的，或是长度不够的弱口令，这就要求我们在设置密码时应当尽量避免设置这些密码。

嗅探器实验报告学院：通信工程班级：011252学号：01125118：寇天聪嗅探器设计原理嗅探器作为一种网络通讯程序，也是通过对网卡的编程来实现网络通讯的，对网卡的编程也是使用通常的套接字（socket）方式来进行。

通常的套接字程序只能响应与自己硬件地址相匹配的或是以广播形式发出的数据帧，对于其他形式的数据帧比如已到达网络接口但却不是发给此地址的数据帧，网络接口在验证投递地址并非自身地址之后将不引起响应，也就是说应用程序无法收取到达的数据包。

而网络嗅探器的目的恰恰在于从网卡接收所有经过它的数据包，这些数据包即可以是发给它的也可以是发往别处的。

显然，要达到此目的就不能再让网卡按通常的正常模式工作，而必须将其设置为混杂模式。

网络嗅探器无论是在网络安全还是在黑客攻击方面均扮演了很重要的角色。

通过使用网络嗅探器可以把网卡设置于混杂模式，并可实现对网络上传输的数据包的捕获与分析。

此分析结果可供网络安全分析之用，但如为黑客所利用也可以为其发动进一步的攻击提供有价值的信息。

可见，嗅探器实际是一把双刃剑。

虽然网络嗅探器技术被黑客利用后会对网络安全构成一定的威胁，但嗅探器本身的危害并不是很大，主要是用来为其他黑客软件提供网络情报，真正的攻击主要是由其他黑软来完成的。

而在网络安全方面，网络嗅探手段可以有效地探测在网络上传输的数据包信息，通过对这些信息的分析利用是有助于网络安全维护的。

本程序实现的基本功能：指定局域网的任一ip地址，能分析包的类型，结构，流量的大小。

嗅探器工作原理根据前面的设计思路，不难写出网络嗅探器的实现代码，下面就结合注释对程序的具体是实现进行讲解，同时为程序流程的清晰起见，去掉了错误检查等保护性代码。

源程序：#include <winsock2.h> /*windows socket的头文件，系统定义的*/#include <windows.h>#include <ws2tcpip.h>#include <stdio.h>#include <stdlib.h>#pragma ment(lib,"ws2_32.lib") /*API相关连的Ws2_32.lib静态库*/#define MAX_HOSTNAME_LAN 255#define SIO_RCVALL _WSAIOW(IOC_VENDOR,1)#define MAX_ADDR_LEN 16struct ipheader {unsigned char ip_hl:4; /*header length(报头长度）*/unsigned char ip_v:4; /*version(版本)*/unsigned char ip_tos; /*type os service服务类型*/unsigned short int ip_len; /*total length (总长度)*/unsigned short int ip_id; /*identification (标识符)*/unsigned short int ip_off; /*fragment offset field(段移位域)*/unsigned char ip_ttl; /*time to live (生存时间)*/unsigned char ip_p; /*protocol(协议)*/unsigned short int ip_sum; /*checksum(校验和)*/unsigned int ip_src; /*source address(源地址)*/unsigned int ip_dst; /*destination address(目的地址)*/}; /* total ip header length: 20 bytes (=160 bits) */typedef struct tcpheader {unsigned short int sport; /*source port (源端口号)*/unsigned short int dport; /*destination port(目的端口号)*/unsigned int th_seq; /*sequence number(包的序列号)*/unsigned int th_ack; /*acknowledgement number(确认应答号)*/ unsigned char th_x:4; /*unused(未使用)*/unsigned char th_off:4; /*data offset(数据偏移量)*/unsigned char Flags; /*标志全*/unsigned short int th_win; /*windows(窗口)*/unsigned short int th_sum; /*checksum(校验和)*/unsigned short int th_urp; /*urgent pointer(紧急指针)*/}TCP_HDR;typedef struct udphdr {unsigned short sport; /*source port(源端口号)*/unsigned short dport; /*destination port(目的端口号)*/unsigned short len; /*udp length(udp长度)*/unsigned short cksum; /*udp checksum(udp校验和)*/}UDP_HDR;void main(){SOCKET sock;WSADATA wsd;DWORD dwBytesRet;unsigned int optval = 1;unsigned char *dataudp,*datatcp;int i,pCount=0,lentcp, lenudp;SOCKADDR_IN sa,saSource, saDest;struct hostent FAR * pHostent;char FAR name[MAX_HOSTNAME_LAN];char szSourceIP[MAX_ADDR_LEN], szDestIP[MAX_ADDR_LEN],RecvBuf[65535] = {0};struct udphdr *pUdpheader;struct ipheader *pIpheader;struct tcpheader *pTcpheader;WSAStartup(MAKEWORD(2,1),&wsd);if ((sock = socket(AF_INET, SOCK_RAW, IPPROTO_IP))==SOCKET_ERROR) exit(1);gethostname(name, MAX_HOSTNAME_LAN);pHostent = gethostbyname(name);sa.sin_family = AF_INET;sa.sin_port = htons(6000);memcpy(&sa.sin_addr.S_un.S_addr, pHostent->h_addr_list[0], pHostent->h_length);bind(sock, (SOCKADDR *)&sa, sizeof(sa));/*bind()设定自己主机的IP地址和端口号*/if ((WSAGetLastError())==10013) exit(1);WSAIoctl(sock, SIO_RCVALL, &optval, sizeof(optval), NULL, 0, &dwBytesRet, NULL, NULL);pIpheader = (struct ipheader *)RecvBuf;pTcpheader = (struct tcpheader *)(RecvBuf+ sizeof(struct ipheader ));pUdpheader = (struct udphdr *) (RecvBuf+ sizeof(struct ipheader ));while (1){memset(RecvBuf, 0, sizeof(RecvBuf));recv(sock, RecvBuf, sizeof(RecvBuf), 0);saSource.sin_addr.s_addr = pIpheader->ip_src;strncpy(szSourceIP, inet_ntoa(saSource.sin_addr), MAX_ADDR_LEN);saDest.sin_addr.s_addr = pIpheader->ip_dst;strncpy(szDestIP, inet_ntoa(saDest.sin_addr), MAX_ADDR_LEN);lentcp =(ntohs(pIpheader->ip_len)-(sizeof(struct ipheader)+sizeof(struct tcpheader)));lenudp =(ntohs(pIpheader->ip_len)-(sizeof(struct ipheader)+sizeof(struct udphdr)));if((pIpheader->ip_p)==IPPROTO_TCP&&lentcp!=0){printf("*******************************************\n");pCount++;datatcp=(unsigned char *) RecvBuf+sizeof(struct ipheader)+sizeof(struct tcpheader);printf("-TCP-\n");printf("\n目的IP地址：%s\n",szDestIP);printf("\n目的端口：%i\n",ntohs(pTcpheader->dport));printf("datatcp address->%x\n",datatcp);printf("size of ipheader->%i\n",sizeof(struct ipheader));printf("size of tcpheader->%i\n",sizeof(struct tcpheader));printf("size of the hole packet->%i\n",ntohs(pIpheader->ip_len));printf("\nchar Packet%i [%i]=\"",pCount,lentcp-1);for (i=0;i<lentcp;i++){printf("\\x%.2x",*(datatcp+i));if (i%10==0) printf("\"\n\"");}printf("\";\n\n\n");for (i=0;i<lentcp;i++){if( *(datatcp+i)<=127&&*(datatcp+i)>=20)printf("%c",*(datatcp+i));elseprintf(".");}printf("\n\n*******************************************\n");}if((pIpheader->ip_p)==IPPROTO_UDP&&lentcp!=0){pCount++;dataudp=(unsigned char *) RecvBuf+sizeof(struct ipheader)+sizeof(struct udphdr);printf("-UDP-\n");printf("\n目的IP地址：%s\n",szDestIP);printf("\n目的端口：%d\n",ntohs(pTcpheader->dport));printf("UDP数据地址：%x\n",dataudp);printf("IP头部长度：%i\n",sizeof(struct ipheader));printf("UDP头部长度：%i\n",sizeof(struct udphdr));printf("包的大小：%i\n",ntohs(pIpheader->ip_len));printf("\nchar Packet%i [%i]=\"",pCount,lenudp-1);for (i=0;i<lenudp;i++){printf("\\x%.2x",*(dataudp+i));if (i%10==0)printf("\"\n\"");}printf("\";\n\n\n");for (i=0;i<lenudp;i++){if( *(dataudp+i)<=127&&*(dataudp+i)>=20)printf("%c",*(dataudp+i));elseprintf(".");}printf("\n\n*******************************************\n");}}}运行结果截图:实验总结1.实验中的遇到的问题：刚开始老师布置作业的时候完全不知道怎么做，在网上找了一些资料和借鉴同学的实验过程才完成了这个实验，着实不易。
