环氧树脂胶粘剂特性
作者：文章来源：点击数：272 更新时间：2010-05-31
人类使用胶粘剂已有几千年的历史，然而环氧树脂胶粘剂(简称环氧胶粘剂或环氧胶)从1950年左右出现至今，仅仅只有50多年。但是随着20世纪中叶各种胶粘理论的相继提出，以及胶粘界面化学、胶粘剂流变学和胶粘破坏机理等基础研究工作的深入进展，使胶粘剂阶性能、品种和应用有了突飞猛进的发展。环氧树脂及其固化体系也以其独特的、优异性能和新型环氧树脂、新型固化剂和添加剂的不断涌现，而成为性能优异、品种众多、适应性广泛的一类重要的胶粘剂。由于环氧胶粘剂的粘接强度高、通用性强，曾有“万能胶”、“强力胶”之称。已在航空、航天、汽车、机械、建筑、化工、轻工、电子、电器以及日常生活等领域得到广泛的应用。
环氧胶粘剂是由环氧树脂、固化剂、促进剂、改性剂、稀释剂、填料等组成的液态或固态胶粘剂。环氧胶粘剂的胶粘过程是一个复杂的物理和化学过程，包括浸润、粘附、固化等步骤，最后生成三维交联结构的固化物，把被粘物结合成一个整体。胶接性能(强度、耐热性、耐腐蚀性、抗渗性等)不仅取决于胶粘剂的结构和性能以及被粘物表面的结构和胶粘特性，而且和接头设计、胶粘剂的制备工艺和贮存以及胶接工艺等密切相关，同时还受周围环境(应力、温度、湿度、介质等)的制约。因此环氧胶粘剂的应用是一个系统工程。环氧胶粘剂的性能必须与上述影响胶接性能的诸因素相适应，才能获得最佳结果。用相同配方的环氧胶粘剂胶接不同性质的物体，或采用不同的胶接条件、或在不同的使用环境中，其性能会有极大的差别。应用时应充分给予重视。由于篇幅的限制，本章主要介绍环氧胶粘剂主要品种的配方设计、胶接工艺条件、性能及应用举例。
环氧树脂胶粘剂的品种很多，其分类的方法和分类的指标尚未统一。通常按下列方法分类。
按胶粘剂的形态分类――如无溶剂型胶粘剂、(有机)溶剂型胶粘剂、水性胶粘剂(又可分为水乳型和水溶型两种)、膏状胶粘剂、薄膜状胶粘剂(环氧胶膜)等。
(1)按固化条件分类
1)冷固化胶(不加热固化胶)。又分为：
低温固化胶，固化温度＜15℃；
室温固化胶，固化温度15―40℃。
2)热固化胶。又可分为：
中温固化胶，固化温度约80―120℃；
高温固化胶，固化温度＞150℃。
3)其他方式固化胶，如光固化胶、潮湿面及水中固化胶、潜伏性固化胶等。
(2)按胶接强度分类
1)结构胶，抗剪及抗拉强度大，而且还应有较高的不均匀扯离强度，使胶接接头在长时间内能承受振动、疲劳及冲击等栽荷。同时还应具有较高的耐热性和耐候性。通常钢-钢室温抗剪强度＞25MPa，抗拉强度≥33MPa。不均匀扯离强度＞40kN／m。
2)次受力结构胶，能承受中等载荷。通常抗剪强度17―25MPa，不均匀扯离强度20―50kN／m。
3)非结构胶，即通用型胶粘剂。其室温强度还比较高，但随温度的升高，胶接强度下降较快。只能用于受力不大的部位。
(3)按用途分类
1)通用型胶粘剂。
2)特种胶粘剂。如耐高温胶(使用温度≥150℃)、耐低温胶(可耐―50℃或更低的温度)、应变胶(粘贴应变片用)、导电胶(体积电阻率10-3～10-4Ω？cm)、密封胶(真空密封、机械密封用)、光学胶(无色透明、耐光老化、折光率与光学零件相匹配)、耐腐蚀胶、结构胶等。
此外也可按固化剂的类型来分类，如胺固化环氧胶、酸酐固化胶等。还可分为双组分胶和单组分胶，纯环氧胶和改性环氧胶(如环氧-尼龙胶、环氧-聚硫橡胶胶、环氧-丁腈胶、环氧-聚氨酯胶、环氧-酚醛胶、有机硅环氧胶、丙烯酸环氧胶等)。
环氧树脂胶粘剂的特点
环氧胶粘剂与其他类型胶粘剂比较，具有以下优点：

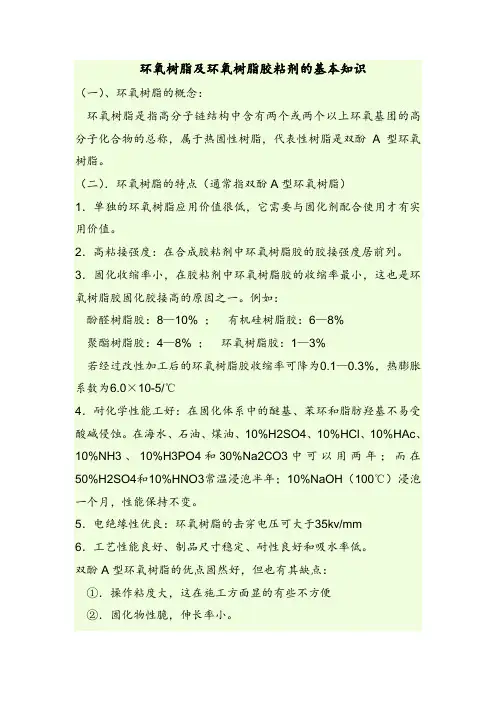

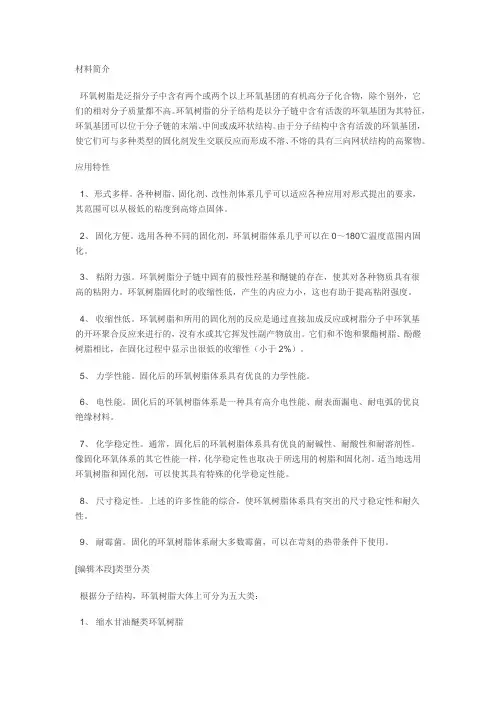

(1)环氧树脂含有多种极性基团和活性很大的环氧基，因而与金属、玻璃、水泥、木材、塑料等多种极性材料，尤其是表面活性高的材料具有很强的粘接力，同时环氧固化物的内聚强度也很大，所以其胶接强度很高。
(2)环氧树脂固化时基本上无低分子挥发物产生。胶层的体积收缩率小，约1％一2％，是热固性树脂中固化收缩率最小的品种之一。加入填料后可降到0．2％以下。环氧固化物的线胀系数也很小。因此内应力小，对胶接强度影响小。加之环氧固化物的蠕变小，所以胶层的尺寸稳定性好。
(3)环氧树脂、固化剂及改性剂的品种很多，可通过合理而巧妙的配方设计，使胶粘剂具有所需要的工艺性(如快速固化、室温固化、低温固化、水中固化、低粘度、高粘度等)，并具有所要求的使用性能(如耐高温、耐低温、高强度、高柔性、耐老化、导电、导磁、导热等)。
(4)与多种有机物(单体、树脂、橡胶)和无机物(如填料等)具有很好的相容性和反应性，易于进行共聚、交联、共混、填充等改性，以提高胶层的性能。
(5)耐腐蚀性及介电性能好。能耐酸、碱、盐、溶剂等多种介质的腐蚀。体积电阻率1013―1016Ω？cm，介电强度16―35kV／mm。
(6)通用型环氧树脂、固化剂及添加剂的产地多、产量大，配制简易，可接触压成型，能大规模应用。

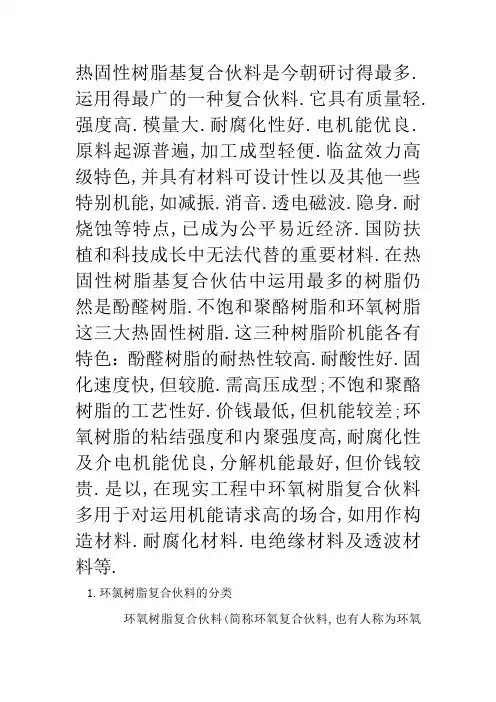

双酚 A 型环氧树脂的制备与固化一、实验目的 1 ．了解环氧树脂及其制备过程，熟悉双酚A 型环氧树脂的实验室制法及固化。 2 ．了解环氧树脂这类反应的一般原理，并对这类树脂的结构和应用有所认识。 二、实验原理 环氧树脂是指那些分子中至少含有两个反应性环氧基团的树脂化合物。环氧树脂经固化后有许多突出的优异性能，如对各种材料特别是对金属的粘着力很强，有卓越的耐化学腐蚀性，力学强度很高，电绝缘性好，耐腐蚀，等等。此外，环氧树脂可以在相当宽的温度范围内固化，而且固化时体积收缩很小。环氧树脂的上述优异特性使它有着许多非常重要的用途。广泛用于粘合剂（万能胶），涂料、复合材料等方面。 环氧树脂的种类繁多，为了区别起见，常在环氧树脂的前面加上不同单体 的名称。如二酚基丙烷（简称双酚A）环氧树脂（由双酚A和环氧氯丙烷制得）； 甘油环氧树脂（由甘油和环氧氯丙烷制得）；丁烯环氧树脂（由聚丁二烯氧化而得）；环戊二烯环氧树脂（由二环戊二烯环氧化制得）。此外，对于同一类型的环氧树脂也根据它们的粘度和环氧值的不同而分成不同的牌号，因此它们的性能和用 途也有所差异。目前应用最广泛的是双酚 A 型环氧树脂的一些牌号，通常所说的环氧树脂就是双酚A型环氧树脂。 合成环氧树脂的方法大致可分两类。一类是用含有环氧基团的化合物（如环氧氯丙烷）或经化学处理后能生成环氧基的化合物（如 1.3－二氯丙醇）和二 元以上的酚（醇）聚合而得。另一类是使含有双键的聚合物（如聚丁二烯）或小分子（如二环戊二烯）环氧化而得。 双酚 A 型环氧树脂是环氧树脂中产量最大，使用最广的一个品种，它是由 双酚A和环氧氯丙烷在氢氧化钠存在下反应生成的:
3 Scotch-W eld TM Epoxy Adhesive 2216 B/A Product Description 3M?Scotch-Weld?Epoxy Adhesive 2216 B/A is a flexible, two-part, room temperature curing epoxy with high peel and shear strength. Scotch-Weld epoxy adhesive 2216 B/A is identical to 3M?Scotch-Weld?Epoxy Adhesive EC-2216B/A in chemical composition. Scotch-Weld epoxy adhesive EC-2216 B/A has been labeled, packaged, tested, and certified for aircraft and aerospace applications.Scotch-Weld epoxy adhesive 2216 B/A may be used for aircraft and aerospace applications if proper Certificates of Test have been issued and material meets all aircraft manufacturer’s specification requirements. Features ?Excellent for bonding many metals, woods, plastics, rubbers, and masonry products.?Base and Accelerator are contrasting colors. ?Good retention of strength after environmental aging.?Resistant to extreme shock, vibration, and flexing.?Excellent for cryogenic bonding applications. ?The tan NS Adhesive is non-sag for greater bondline control.?The translucent can be injected.?Meets DOD-A-82720. Technical Data August, 2005 Typical Uncured Physical Properties Note:The following technical information and data should be considered representative or typical only and should not be used for specification purposes. Product 3M?Scotch-Weld?Epoxy Adhesive 2216 B/A Gray 2216 B/A Tan NS 2216 B/A Translucent Base Accelerator Base Accelerator Base Accelerator Color:White Gray White T an T ranslucent Amber Base: Modified Modified Modified Modified Modified Modified Epoxy Amine Epoxy Amine Epoxy Amine Net Wt.: (lb/gal) 11.1-11.610.5-11.011.1-11.610.5-11.09.4-9.88.0-8.5Viscosity: (cps) (Approx.)Brookfield RVF 75,000 -40,000 -75,000 -550,000 -11,000 -5,000 -#7 sp. @ 20 rpm 150,00080,000150,000900,00015,0009,000Mix Ratio: (by weight) 5 parts 7 parts 5 parts 7 parts 1 part 1 part Mix Ratio: (by volume) 2 parts 3 parts 2 parts 3 parts 1 part 1 part Work Life: 100 g Mass @ 75°F (24°C) 90 minutes 90 minutes 120 minutes 120 minutes 120 minutes 120 minutes

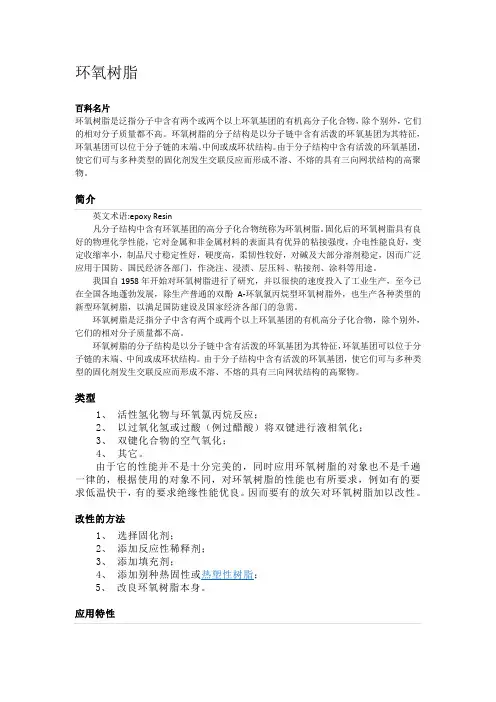

环氧树脂胶(epoxy resin adhesive)一般是指以环氧树脂为主体所制得的胶粘剂,环氧树脂胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。 1种类折叠编辑本段 环氧树脂胶又分为软胶和硬胶。 1、环氧树脂软胶: 它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表 面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。 2、环氧树脂硬胶: 它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水 晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。 2分类折叠编辑本段 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水下，潮湿 面用胶、导电胶、光学胶、点焊胶、环氧树脂胶膜、发泡胶、应变胶、软质材料 粘接胶、密封胶、特种胶、被固化胶、土木建筑胶16种。 对环氧树脂胶黏剂的分类在行业中还有以下几种分法: 1、按其主要组成，分为纯环氧树脂胶黏剂和改型环氧树脂胶黏剂; 2、按其专业用途，分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子 眼环氧树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等; 3、按其施工条件，分为常温固化型胶、低温固化型胶和其他固化型胶; 4、按其包装形态，可分为单组分型胶、双组分胶和多组分型胶等; 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 3特性折叠编辑本段 1. 基本特性:双组份胶水，需AB混合使用，通用性强，可填充较大的空隙
2. 操作环境:室温固化，室内、室外均可，可手工混胶也可使用AB胶专用设备(如AB胶枪 3. 适用温度一般都在-50至+150度 4. 适用于一般环境，防水、耐油，耐强酸强碱 5. 放置于避免阳光直接照射的阴凉地方，保质期限12个月 1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参 数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂(硬化剂)。 2、反映环氧树脂胶固化前的主要特性有:颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性(止流性)、硬度、表面张力等。 粘度(Viscosity):是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种 类、温度、浓度等因素决定。 凝胶时间:胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋 向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。 触变性:该特性是指胶体受外力触动(摇晃、搅拌、振动、超声波等)时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。 硬度(Hardness):是指材料对压印、刮痕等外力的抵抗能力。根据试验方法不同 有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分 为A型、C型、D型，A型用于测量软质胶体，C和D型用于测量半硬和硬质胶体。 表面张力(Surface tension):液体内部分子的吸引力使表面上的分子处于向内 一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。或者说是液体表面相邻两部分间单位长度内的相互牵引力，它是分子力的一种表现。表面张力的单位是N/㎡。表面张力的大小与液体的性质、纯度和 温度有关。 3、反映环氧树脂胶固化后特性的主要特性有:电阻、耐电压、吸水率、抗压强度、拉伸(引张)强度、剪切强度、剥离强度、冲击强度、热变形温度、玻璃化转变温度、内应力、耐化学性、伸长率、收缩系数、导热系数、诱电率、耐候性、耐老 化性等。

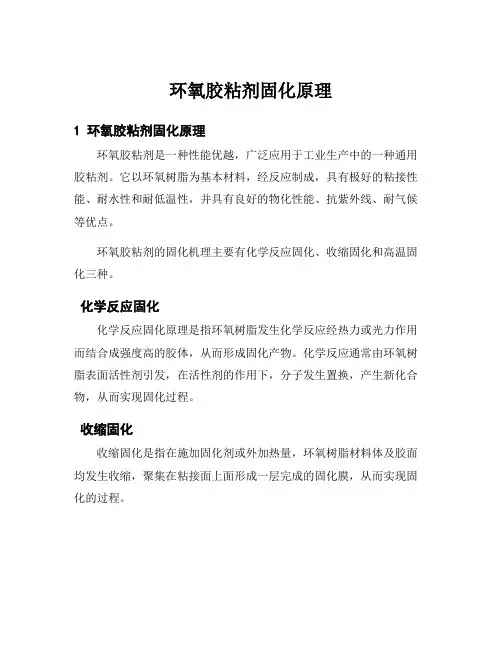

环氧树脂的固化原理

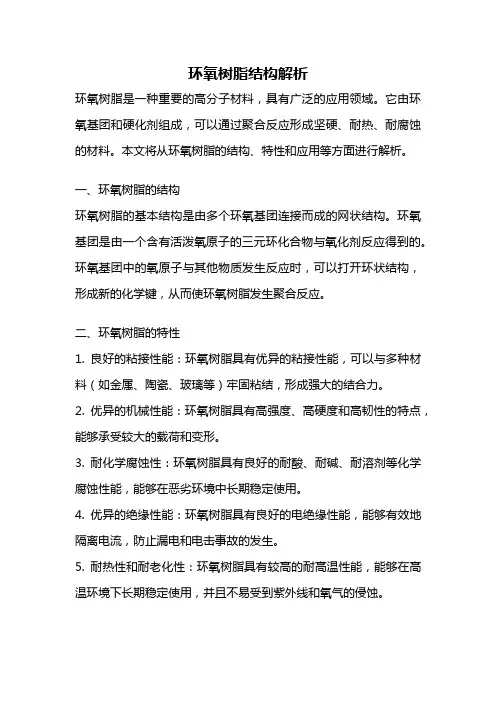

精品文档 环氧树脂的固化原理 环氧树脂硬化反应的原理,目前尚不完善,根据所用硬化剂的不同,一般认为它通过四种途径的反应而成为热固性产物. （1）环氧基之间开环连接； （2）环氧基与带有活性氢官能团的硬化剂反应而交联； （3）环氧基与硬化剂中芳香的或脂肪的羟基的反应而交联； （4）环氧基或羟基与硬化剂所带基团发生反应而交联. 不同种类的硬化剂,在硬化过程中其作用也不同.有的硬化剂在硬化过程中,不参加到本分子中去,仅起催化作用,如无机物.具有单反应基团的胺、醇、酚等,这种硬化剂,叫催化剂.多数硬化剂,在硬化过程中参与大分子之间的反应,构成硬化树脂的一部分,如含多反应基团的多元胺、多元醇、多元酸酐等化合物. 1、胺类硬化剂 胺类硬化剂—般使用比较普遍,其硬化速度快,而且黏度也低,使用方便,但产品耐热性不高,介电性能差,并且硬化剂本身的毒性较大,易升华.胺类硬化剂包括；脂肪族胺类、芳香族胺类和胺的衍生物等.胺本身可以看作是氮的烷基取代物,氨分子（NH3）中三个氢可逐步地被烷基取代,生成三种不同的胺.即：伯胺（RNH2）、仲胺（R2NH)）和叔胺（R3N）. 由于胺的种类不同,其硬化作用也不同： （1）伯胺和仲胺的作用 含有活泼氢原子的伯胺及仲胺与环氧树脂中的环氧基作用.使环氧基开环生成羟基,生成的羟基再与环氧基起醚化反应,最后生成网状或体型聚合物. （2）叔胺的作用与伯胺、仲胺不同,它只进行催化开环,环氧树脂的环氧基被叔胺开环变成阴离子,这个阴离子又能打开一个新的环氧基环,继续反应下去,最后生成网状或体型结构的大分子. 2、酸酐类硬化剂 酸酐是由羧酸（分子结构中含有羧基—COOH）与脱水剂一起加热时,两个羧基除去一个水分子而生成的化合物. 酸酐类硬化剂硬化反应速度较缓慢,硬化过程中放热少,使用寿命长,毒性较小,硬化后树脂的性能（如力学强度、耐磨性、耐热性及电性能等）均较好.但由于硬化后含有酯键,容易受碱的侵蚀并且有吸水性,另外除少数在室温下是液体外.绝大多数是易升华的固体,而且一般要加热固化. 酸酐和环氧树脂的硬化机理,至今尚未完全阐明,比较公认的说法如下： 酸酐先与环氧树脂中的羟基起反应而生成单酯,第二步由单酯中的羟基和环氧树脂的环氧基起开环反应而生成双酯,第三步再由其中的羟基对环氧基起开环作用,生成醚基,所以可得到既含醚键,又含有酯基的不溶不熔的体型结构. 除了上述反应之外,第一步生成的单酸中的羧基也可能与环氧树脂分子上的羟基起酯化反应,生成双酯.但这不是主要的反应. 3、树脂类硬化剂 含有硬化基团的一NH一,一CH2OH,一SH,一COOH,一OH等的线型合成树脂低聚物,也可作为环氧树脂的硬化剂.如低分子聚酰胺．酚醛树脂,苯胺甲醛树脂,三聚氰胺甲醛树脂,糠醛树脂,硫树脂,聚酯等.它们分别能对环氧树脂硬化物的耐热性,耐化学性,抗冲击性,介电性,耐水性起到改善作用.常用的是低分子聚酰胺和酚醛树脂. （1）低分子聚酰胺不同于尼龙型的聚酰胺.它是亚油酸二聚体或是桐油酸二聚体与脂肪族多元胺,如乙二胺、二乙烯三胺反应生成的一种琥珀色粘稠状树脂.由于原材料的性质,反应组分的配比和反应条件不同,低分子聚酰胺的性质差别很大.它们的分子量在500~9000之间, 收集于网络，如有侵权请联系管理员删除

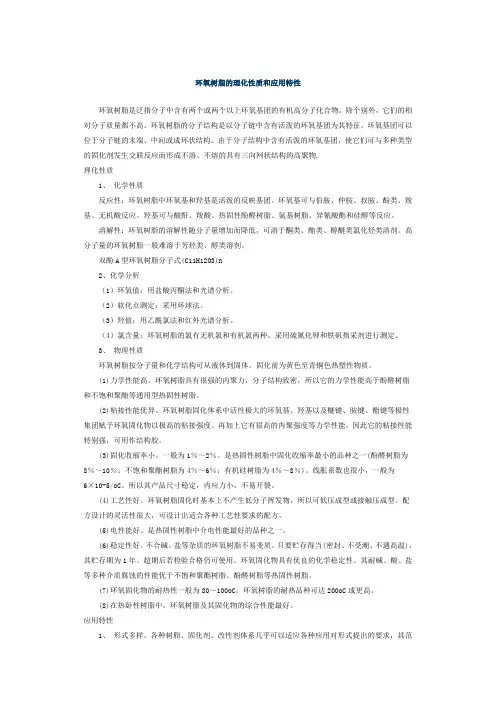

环氧树脂胶固化结构的形成及其性质 1、固化结构的形成: a.加成聚合反应形成的固化结构:环氧基与具有活泼氢的化合物(固化剂)按离子加成聚合反应形成固化结构，亲质子试剂攻击环氧基上电子密度低的碳原子，亲电子试剂的质子攻击环氧基上电子密度高的氧原子; ■多元胺类固化剂:多元胺是一类使用最为广泛的固化剂，品种也非常多，以多元伯胺为例，，反应性高的伯胺基首先与环氧基反应生成仲胺基并产生一个羟基，仲胺基同另外的环氧基反应生成叔胺并产生另一个羟基，生成的羟基可以与环氧基反应参与交联结构的形成;多元胺系列固化剂的反应可以用醇、酚来促进; ■多元羧酸及其酸酐:酸酐作为实用的固化剂使用量大，仅次于多元胺。但是多元羧酸因反应速度慢，很少单独用作固化剂，多用于涂料的展色料制造中作为酯化剂。多元羧酸与环氧树脂的固化发生很多反应。首先是多元羧酸的羧基同环氧基反应，以酯键加成，生成羟基，新生成的羟基和环氧树脂中原来带的羟基同环氧基和羧基反应。同环氧基反应生成醚键，同羧基反应缩合形成酯键，同时产生水，水使环氧基开环生成缩水甘油型羧基末端，这些基本反应的重复最终形成由酯键和醚键组成的交联网状固化结构;
■多元硫醇固化剂:多元硫醇作为固化剂很有特色，单独使用时活性差，室温下反应非常慢，但在适当促进剂存在下形成硫离子，固化反应速度就数倍于多元胺系，固化温度越低，这一特色越是发挥得明显。用叔胺做促进剂时，硫醇首先与叔胺反应形成硫醇离子，再与环氧基反应，另一方面叔胺也可以与环氧基反应形成环氧基阴离子，此阴离子同硫醇进行亲核反应; b.离子聚合反应形成的固化结构: ■阴离子聚合:阴离子聚合催化剂充当亲核试剂的作用，常采用强碱性叔胺，叔胺与环氧基反应所生成的鐊阴离子作为引发剂，使环氧基连锁地连结(增长反应)，最后聚合引发末端的烷基或叔胺解离使聚合停止(终止反应); ■阳离子聚合:阳离子聚合物催化剂种类很多，而与环氧树脂相容少，仅有少数路易氏酸适用，但直接与路易氏酸配合环氧树脂，使用期非常短，操作困难，故通常采用路易氏酸和胺(路易氏碱)中和形成稳定的盐(络合物)，络合物在室温下是稳定的，但加热去迅速固化，起潜伏性固化剂的作用; 2、固化结构形成的形态学(morphology):固化结构不是以化学式所表
环氧树脂的固化原理 环氧树脂硬化反应的原理,目前尚不完善,根据所用硬化剂的不同,一般认为它通过四种途径的反应而成为热固性产物. （1）环氧基之间开环连接； （2）环氧基与带有活性氢官能团的硬化剂反应而交联； （3）环氧基与硬化剂中芳香的或脂肪的羟基的反应而交联； （4）环氧基或羟基与硬化剂所带基团发生反应而交联. 不同种类的硬化剂,在硬化过程中其作用也不同.有的硬化剂在硬化过程中,不参加到本分子中去,仅起催化作用,如无机物.具有单反应基团的胺、醇、酚等,这种硬化剂,叫催化剂.多数硬化剂,在硬化过程中参与大分子之间的反应,构成硬化树脂的一部分,如含多反应基团的多元胺、多元醇、多元酸酐等化合物. 1、胺类硬化剂 胺类硬化剂—般使用比较普遍,其硬化速度快,而且黏度也低,使用方便,但产品耐热性不高,介电性能差,并且硬化剂本身的毒性较大,易升华.胺类硬化剂包括；脂肪族胺类、芳香族胺类和胺的衍生物等.胺本身可以看作是氮的烷基取代物,氨分子（NH3）中三个氢可逐步地被烷基取代,生成三种不同的胺.即：伯胺（RNH2）、仲胺（R2NH)）和叔胺（R3N）. 由于胺的种类不同,其硬化作用也不同： （1）伯胺和仲胺的作用 含有活泼氢原子的伯胺及仲胺与环氧树脂中的环氧基作用.使环氧基开环生成羟基,生成的羟基再与环氧基起醚化反应,最后生成网状或体型聚合物. （2）叔胺的作用与伯胺、仲胺不同,它只进行催化开环,环氧树脂的环氧基被叔胺开环变成阴离子,这个阴离子又能打开一个新的环氧基环,继续反应下去,最后生成网状或体型结构的大分子. 2、酸酐类硬化剂 酸酐是由羧酸（分子结构中含有羧基—COOH）与脱水剂一起加热时,两个羧基除去一个水分子而生成的化合物. 酸酐类硬化剂硬化反应速度较缓慢,硬化过程中放热少,使用寿命长,毒性较小,硬化后树脂的性能（如力学强度、耐磨性、耐热性及电性能等）均较好.但由于硬化后含有酯键,容易受碱的侵蚀并且有吸水性,另外除少数在室温下是液体外.绝大多数是易升华的固体,而且一般要加热固化. 酸酐和环氧树脂的硬化机理,至今尚未完全阐明,比较公认的说法如下： 酸酐先与环氧树脂中的羟基起反应而生成单酯,第二步由单酯中的羟基和环氧树脂的环氧基起开环反应而生成双酯,第三步再由其中的羟基对环氧基起开环作用,生成醚基,所以可得到既含醚键,又含有酯基的不溶不熔的体型结构. 除了上述反应之外,第一步生成的单酸中的羧基也可能与环氧树脂分子上的羟基起酯化反应,生成双酯.但这不是主要的反应. 3、树脂类硬化剂 含有硬化基团的一NH一,一CH2OH,一SH,一COOH,一OH等的线型合成树脂低聚物,也可作为环氧树脂的硬化剂.如低分子聚酰胺．酚醛树脂,苯胺甲醛树脂,三聚氰胺甲醛树脂,糠醛树脂,硫树脂,聚酯等.它们分别能对环氧树脂硬化物的耐热性,耐化学性,抗冲击性,介电性,耐水性起到改善作用.常用的是低分子聚酰胺和酚醛树脂. （1）低分子聚酰胺不同于尼龙型的聚酰胺.它是亚油酸二聚体或是桐油酸二聚体与脂肪族多元胺,如乙二胺、二乙烯三胺反应生成的一种琥珀色粘稠状树脂.由于原材料的性质,反应组分的配比和反应条件不同,低分子聚酰胺的性质差别很大.它们的分子量在500~9000之间,有熔

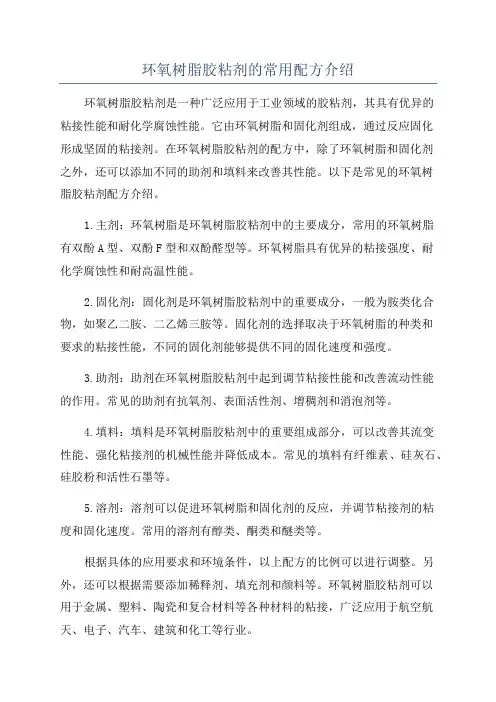

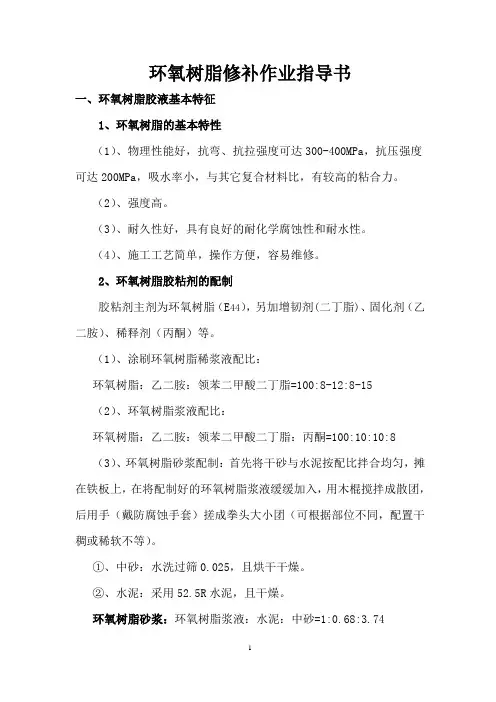

环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
实验五 环氧树脂的固化 化工系 毕啸天 2010011811 一、实验目的 1.了解高分子化学反应的基本原理及特点 2.了解环氧树脂的制备及固化反应的原理、特点 二、实验原理 热固性树脂是一类重要的树脂材料，环氧树脂（epoxy resins ）就是其中的一大品种。含有环氧基团的低聚物，与固化剂反应形成三维网状的固化物，是这类树脂的总称，其中以双酚A 型环氧树脂产量最大，用途最广。它是由环氧氯丙烷与双酚A 在氢氧化钠作用下聚合而成。根据不同的原料配比，不同反应条件，可以制备不同软化点、不同分子量的环氧树脂。其通式如下： CH 2 CH CH 2 O C CH 3 CH 3 OCH 2CHCH 2 OH n C CH 3CH 3 OCH 2 CH CH 2 O 环氧树脂通常用下面几个参数表征： 1.树脂粘度 2.环氧当量或环氧值 3.平均分子量和分子量分布 4.熔点或软化点 环氧值是表征环氧树脂质量的重要指标。它表示每100g 环氧树脂中含环氧基的摩尔数。我国环氧树脂部颁牌号中的两位数字是该牌号树脂的平均环氧值×100，所以部颁牌号可以很简明的表示出该环氧树脂的主要特征。 环氧树脂的结构中末端的活泼的环氧基和侧羟基赋予树脂反应活性，双酚A 骨架提供强韧性和耐热性；亚甲基链赋予树脂柔韧性；羟基和醚键的高度极性，使环氧树脂分子与相邻界面产生了较强的分子间作用力。双酚A 型环氧树脂综合性能好，因而用途广泛，商业上称作“万能胶”。 环氧树脂在未固化前呈热塑性的线性结构，通过与固化剂发生化学反应，形成网状结构的大分子，才具有使用价值。环氧树脂固化物的性能除了取决于自身的结构特性以外，还取决于固化剂的种类。此外固化物性能还受固化反应程度的影响。采用的固化条件不同，交联密度也会不同，所得固化物的性能也各异。环氧树脂的固化剂种类很多，不同的固化剂，其交联反应也不同。 未固化的环氧树脂是粘性液体或脆性固体，没有实用价值，只有与固化剂进行固化生成交联网络结构才能实现最终用途。环氧树脂与固化剂的反应，除了一般的脂肪胺和部分脂环胺类固化剂可以在常温固化外，其它大部分脂环族胺和芳香胺类以及全部的酸酐类固化剂都需要在较高的温度下经过较长的时间才能发生固化交联反应。为了降低固化温度，使用促进剂是必要的，适用于胺类和酸酐类固化环氧树脂的促进剂可分为亲核型、亲电型和金属羧酸（或乙酰丙酮）盐三类。环氧树脂的固化反应是通过环氧基的开环反应完成的，末端基为环氧基的树脂可以和多种含活泼氢的化合物反应。活泼氢对环氧化合物的作用先是在环氧基的 氧原子上引起质子的亲电附加，生成H 3O ＋离子，此反应非常迅速，在此H 3O ＋ 离子的作用下进行亲核进攻，使环氧基开环。含有活泼氢的化合物有醇、酚、羧酸、硫醇、酰胺、脲类和异氰酸酯等，上述反应并不需要消除小分子就能使链增长或交联，因此环氧树脂比其它类型

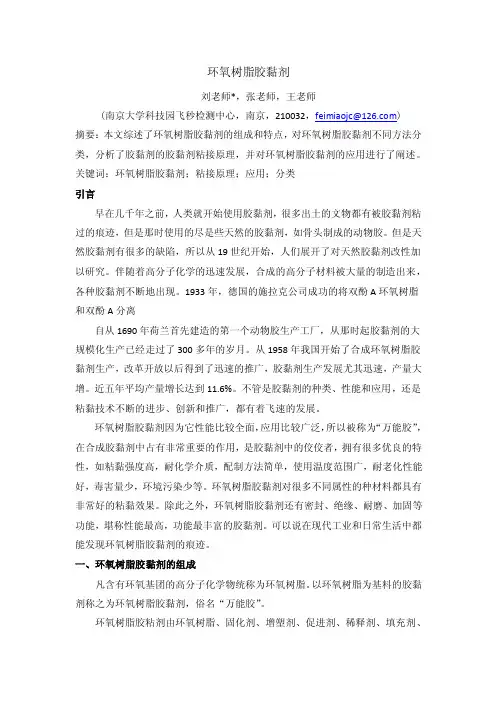

环氧树脂涂料与粘合剂 班级：10级材三姓名：刘其南学号：10432311 摘要：本文介绍环氧树脂涂料与粘合剂的发展现状及制备方法 关键词：环氧树脂涂料粘合剂 前言：环氧树脂胶粘剂（简称环氧胶粘剂或环氧胶）从1950年左右出现至今，仅仅只有50多年。但是随着20世纪中叶各种胶粘理论的相继提出，以及胶粘剂化学、胶粘剂流变学和胶粘破坏机理等基础研究工作的深入进展，使胶粘剂性能、品种和应用有了突飞猛进的发展。环氧树脂及其固化体系也以其独特的、优异的性能和新型环氧树脂、新型固化剂和添加剂的不断涌现，成为性能优异、品种众多、适应性广泛的一类重要的胶粘剂。 环氧类胶粘剂主要由环氧树脂和固化剂两大部分组成。为改善某些性能，满足不同用途还可以加入增韧剂、稀释剂、促进剂、偶联剂等辅助材料。由于环氧胶粘剂的粘接强度高、通用性强，曾有“万能胶”、“大力胶”之称，在航空、航天、汽车、机械、建筑、化工、轻工、电子、电器以及日常生活等领域得到广泛的应用。 环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 由于环氧树脂具有较强的的粘结性能、力学性能优良、耐化学药品性、耐候性、电绝缘性好以及尺寸稳定等特点，它已经成为聚合物基复合材料的主要基体之一。环氧树脂的固化体系主要由环氧树脂、固化剂、稀释剂、增塑剂、增韧剂、增强剂及填充剂组成，并且有以下特性。 （1）具有多样化的形式——各种树脂、固化剂、改性体系几乎可以适应各种要求，其范围可以从极低的黏度到高熔点固体。 （2）黏附力强——由于环氧树脂固有的极低羟基和醚键的存在，使其对各种物质具有突出的黏附力。 （3）收缩率低——环氧树脂和所有的固化剂的反应是通过直接合成来进行的，没有水或其他挥发性副产物放出。环氧树脂与酚醛树脂、聚酯树脂相比，在其固化过程中只显示出很低的收缩率（小于2%）。 （4）力学性能——由于环氧树脂含有较多的极性基团，固化后分子结构较为紧密，所以固化后的环氧树脂体系具有优良的力学性能。 （5）化学稳定性——固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。 （6）电绝缘性能——固化后的环氧树脂体系在宽广的频率和温度范围内具有良好的电绝缘性能。它们是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。 （7）尺寸稳定性——上述的许多性能的综合使固化的环氧树脂体系具有突出的尺寸稳定性和耐久性。 （8）耐霉菌——固化环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。 1、双组份室温固化水性环氧树脂涂料的制备
环氧树脂有机酸酐固化剂特点和反应机理 有机酸酐类固化剂，也属于加成聚合型固化剂。早在1936年，瑞士的Dr．pierre Castan 就开始用邻苯二甲酸酐固化的环氧树脂作假牙的材料。这一用法后来还在英国和美国申请了专利。酸酐类用作固化剂在1943年美国就有专利报导。 酸酐类固化剂用于大型浇铸等重电部门，至今仍是这类固化剂应用的主要方向。日本这类固化剂消费量每年在3 kt以上，约占环氧树脂固化剂全部用量的23％，仅次于有机多胺的用量。在我国，以邻苯二甲酸酐为固化剂的环氧树脂浇铸、以桐油酸酐为固化剂的环氧树脂电机绝缘，都有20多年的应用历史。近年来，随着电气、电子工业的发展，酸酐类固化剂在中、小型电器方面也获得广泛的应用，特别是弱电方面，也获得了充分重视，如集成电路的包封、电容器的包封等。在涂料方面，如粉末涂料，这类固化剂也受到重视。 酸酐类固化剂与多元胺类固化剂相比，有许多优点。从操作工艺性上看，主要有以下几点：一是挥发性小，毒性低，对皮肤的刺激性小；二是对环氧树脂的配合量大，与环氧树脂混熔后粘度低，可以加入较多的填料以改性，有利于降低成本；三是使用期长，操作方便。从固化物的性质上看，它主要特征有：一是由于固化反应较慢，收缩率较小；二是有较高的热变形温度，耐热性能优良，固化物色泽浅；三是机械、电性能优良。 但是，酸酐类固化剂所需的固化温度相对比较高，固化周期也比较长；不容易改性；在贮存时容易吸湿生成游离酸而造成不良影响(固化速度慢、固化物性能下降)；固化产物的耐碱、耐溶剂性能相对要差一些，等等，则是这类固化剂的不足之处。 在已知的酸酐化合物中，多数正在被广泛用作环氧树脂固化剂，大约有20余种，可以分为单一型、混合型、共熔混合型。从化学结构上分，则可分为直链型、脂环型、芳香型、卤代酸酐型；如按官能团分类，又有单官能团型、两官能团型，两官能团以上的多官能团型无实用价值。和多胺类固化剂的情况相类似，官能团的数量也直接影响固化物的耐热性；另外，也可按游离酸的存在与否分类，因为游离酸的存在对固化反应起着促进作用。 这一类固化反应以有无促进剂的存在分成两种形式—— 一、在无促进剂存在时，首先环氧树脂中的羟基与酸酐反应，打开酸酐，然后进行加成聚合反应，其顺序如下：(1)羟基对酸酐反应，生成酯键和羧酸；(2)羧酸对环氧基加成，生成羟基；(3)生成的羟基与其他酐基继续反应。这个反应过程反复进行，生成体型聚合物。另外，在此种体系中，由于处于酸性状态，与上述反应平行进行的反应是别的环氧基与羟基的反应，生成醚键。从上述机理中可以看出，固化物中含有醚键和酯键两种结构，而且反应速度受环氧基浓度、羟基浓度的支配。 二、在促进剂存在的条件下，酸酐固化反应用路易斯碱促进。促进剂(一般采用叔胺)对酸酐的进攻引发反应开始，其主要反应有：(1)促进剂进攻酸酐，生成羧酸盐阴离子；(2)羧酸盐阴离子和环氧基反应，生成氧阴离子；(3)氧阴离子与别的酸酐进行反应，再次生成羧酸盐阴离子。这样，酸酐与环氧基交互反应，逐步进行加成聚合。在促进剂路易斯碱存在的条件下，生成的键全是酯键，未发现如同无促进剂存在时所生成的醚键。 在促进剂存在时，环氧树脂的固化速度也受体系内羟基浓度的支配。因此，添加促进剂对液态环氧树脂非常有效，120～150℃即能完成固化反应。但对于固态环氧树脂，则要充分注意适用期非常短的问题。在促进剂不存在时，从理论上讲，应当一个环氧基对一个酸酐，而实际上仅用化学理论量的80％～90％就足够了。在促进剂存在时，酸酐用量为化学理论量。
环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
环氧树脂胶粘剂主要品种概览 一、 SMT贴片胶 为高温固化单组份环氧树脂型SMT贴片专用胶粘剂，产品固化前有较好的触变性和储存稳定性，无沉淀分离现象。使用方便，固化时间短，粘接强度高，掉片率低，绝缘性能优良，广泛应用于各类电子行业贴片粘接、贴片。181型号适用于移针点胶、182型号适用于网版 印刷。 使用方法：将胶从冰箱拿出，放在室温与外界平衡1～2小时；采用刮胶或点胶工艺，将胶涂在已洁净的印刷线路表面，若用于粘接需要将两个被粘物均涂上该胶；升温加热固化； 用毕应及时盖好盖，并放入冰箱5℃下保存。 储存保管：自生产之日起于5℃下贮存，有效期为6个月。超过贮存期，若粘度合适，仍可使用。本品为非危险品，按非危险品储存及运输。 二、邦定胶 1、热胶。为高温固化单组份环氧胶粘剂，具有储存稳定，粘接强度高，电性能良好，使用方便，固化时不流趟，适用性强等特点，可适用于金属、线圈及电子元器件的邦定粘接、密封。使用方法：将胶从冰箱拿出，放在室温与外界平衡1～2小时；将胶点在已预热到110℃基板上，也可不预热使用，若胶的粘度较高可先将胶预热40-50℃后点胶；升温加热固化； 用毕应及时盖好盖，并放入冰箱保存。 2、冷胶。是单组分环氧树脂黑胶, 主要用于IC等的封装。使用时需调入稀释剂，在室温时仍具有高触变性，硬化后表面成型好、PD-9988光亮发黑，PD-9989为暗光型，具有优秀的粘接强度、电气特性和防潮性，对IC和帮定的铝线具有优秀的保护性。适用于游戏机、计算器、电子表、音乐卡、电子玩具等，IC的保护、固定。使用方法：将胶从冰箱拿出，放在室温与外界平衡1～2小时；配胶时需添加稀释剂，也可不稀释直接使用，添加稀释剂视封存胶的高度，范围控制在15～25%搅拌均匀后滴胶；然后进烘箱100～115℃烘烤60～90分钟固化，烘箱温度不可太低或太高；滴胶工具可用油壶、滴胶机、毛笔等，用毕应及 时盖好盖，并放回冰箱保存。 三、常温固化耐高温电子灌封胶 以进口环氧树脂为主剂，配以改性芳香胺为固化剂制作而成。显著特点是常温固化可耐200℃左右的高温。特别适用于彩电高压包、高电流变压器、电磁炉底板、滤波器、微型电机、线缆接头等专用灌封胶。具有浇注流畅，固化速度快，耐热性能好，固化后产品表面光 度高，具有良好的电性能与粘接强度。 应用工艺：环氧树脂A:固化剂 B=1:0.4，A/B两组份按配比加入，并充分搅拌均匀后灌 注或粘接，48小时达到最大强度。 质量指标：可耐高温200±30℃；可耐低温≥-50℃；剪切强度≥12.8Mpa；抗拉强度≥12.2Mpa；耐击穿电压≥23KV/mm；介电常数2-5Hz/s；表面电阻≥1.0×1014Ω；邵氏硬度≥78；常温固化时间8-10hr；阻燃性FVO级。
树脂玻璃钢胶料配方实例打底料（底漆）配方实例 〔使用条件〕使用温度底于 环氧玻璃钢胶料配方实例
环氧酚醛玻璃钢胶料配方实例 环氧呋喃玻璃钢胶料配方实例 环氧煤焦油玻璃钢胶料配方实例
酚醛玻璃钢胶料配方实例 聚酯玻璃钢胶料配方实例
〔树脂玻璃钢胶料的制备〕 1.环氧酚醛树脂的配制：按比例将称好的两种树脂放入干净容器中，边搅拌，边混合，加热升温至30~40℃后，然后冷却至室温待用；如粘度大可加一定量稀释剂混匀后，加盖贮存。因酚醛树脂对环氧树脂起固化作用，故合树脂应在8小时内用完。 2.环氧呋喃树脂的配制：基本与1相同，加热升温可控制在50~70℃左右。 3.环氧煤焦油树脂的配制：在环氧树脂溶液中（含适量稀释剂二甲苯）将脱水煤焦油加入搅匀即可。温度控制在右。煤焦油在110~150℃下脱水，并用100目筛滤去杂质冷却后使用。 4.胶料的配制：取一定数量的单一树脂或改性树脂，加入稀释剂进行稀释，搅拌均匀后再加入一定数量的增韧加入填料，进行搅拌，在使用前加入固化剂。如配料环境温度较低，也可先加固化剂，后加填料。 配制玻璃钢打底料时，可在未加入固化剂前再加一些稀释剂；配制腻子时，则在加入填料（填料数量约为树脂倍）；配制面层料时则应少加或不加填料。需做彩色面层时，再在面层料中加入一定量的无机染料。 树脂和固化剂的作用是放热反应，体量过大不易散热。因此，胶液切不要大量配制，每次以1千克右左树脂为随用，在初凝期（一般为30~45分钟）内用完。固化剂要逐步倾入，不断搅拌，如发现胶液温度过高，可将配入冷水中冷却，防止局部过热固化。 〔固化剂和增韧剂的制备〕 （1）乙二胺胺丙酮溶液的制备：先在玻璃瓶中加入丙酮1份，然后将玻璃瓶放入冷水浴里，边搅拌边慢慢加入份，控制反应温度不超过50℃，搅拌均匀后冷却至室温，放入耐腐容器中备用，一般七天内用完。 （2）硫酸乙酯的制备：将无水乙醇放在容器中，边搅拌边缓慢加入硫酸，在冷水浴中，控制应反温度不超过5断搅拌冷至室温。置于耐腐密闭容器中，8小时后方可使用，并在七天内用完。 （3）桐油钙松香的制备：桐油钙松香的重量配比为：钙松香∶二氧化锰∶生桐油∶氧化铅=300∶4~8∶1∶000∶制备钙松香。将松香（100份）加热熔化后，均匀撒入氧化钙（8份）充分搅拌并继续加热至250℃，保持15分其冷却后敲碎备用。然后把生桐油加热至200℃，加入二氧化锰与氧化铅，加热搅拌，在15分钟内把温度升至保持7分钟后加入钙松香，进行急速搅拌3分钟，当完全熔化后能拉出1米长丝即可，冷却后使用。
环氧树脂固化反应得原理 环氧树脂固化反应得原理,目前尚不完善,根据所用固化剂得不同,一般认为它通过四种途径得反应而成为热固性产物。(1)环氧基之间开环连接; (2)环氧基与带有活性氢官能团得固化剂反应而交联; (3)环氧基与固化剂中芳香得或脂肪得羟基得反应而交联; (4)环氧基或羟基与固化剂所带基团发生反应而交联。不同种类得固化剂,在硬化过程中其作用也不同、有得固化剂在硬化过程中,不参加到本分子中去,仅起催化作用,如无机物。具有单反应基团得胺、醇、酚等,这种固化剂,叫催化剂、多数固化剂,在硬化过程中参与大分子之间得反应,构成硬化树脂得一部分,如含多反应基团得多元胺、多元醇、多元酸酐等化合物。 1、胺类固化剂胺类固化剂—般使用比较普遍,其硬化速度快,而且黏度也低,使用方便,但产品耐热性不高,介电性能差,并且固化剂本身得毒性较大,易升华、胺类固化剂包括;脂肪族胺类、芳香族胺类与胺得衍生物等。胺本身可以瞧作就是氮得烷基取代物,氨分子(NＨ3)中三个氢可逐步地被烷基取代,生成三种不同得胺。即:伯胺(ＲNH2)、仲胺(R2NH))与叔胺(R3N)、由于胺得种类不同,其硬化作用也不同: (1)伯胺与仲胺得作用含有活泼氢原子得伯胺及仲胺与环氧树脂中得环氧基作用、使环氧基开环生成羟基,生成得羟基再与环氧基起醚化反应,最后生成网状或体型聚合物。(2)叔胺得作用与伯胺、仲胺不同,它只进行催化开环,环氧树脂得环氧基被叔胺开环变成阴离子,这个阴离子又能打开一个新得环氧基环,继续反应下去,最后生成网状或体型
结构得大分子。 2、酸酐类固化剂酸酐就是由羧酸(分子结构中含有羧基—ＣOOH)与脱水剂一起加热时,两个羧基除去一个水分子而生成得化合物。酸酐类固化剂硬化反应速度较缓慢,硬化过程中放热少,使用寿命长,毒性较小,硬化后树脂得性能(如力学强度、耐磨性、耐热性及电性能等)均较好、但由于硬化后含有酯键,容易受碱得侵蚀并且有吸水性,另外除少数在室温下就是液体外。绝大多数就是易升华得固体,而且一般要加热固化。酸酐与环氧树脂得硬化机理,至今尚未完全阐明,比较公认得说法如下:酸酐先与环氧树脂中得羟基起反应而生成单酯,第二步由单酯中得羟基与环氧树脂得环氧基起开环反应而生成双酯,第三步再由其中得羟基对环氧基起开环作用,生成醚基,所以可得到既含醚键,又含有酯基得不溶不熔得体型结构。除了上述反应之外,第一步生成得单酸中得羧基也可能与环氧树脂分子上得羟基起酯化反应,生成双酯。但这不就是主要得反应、 3、树脂类固化剂含有硬化基团得一ＮH一,一ＣＨ２ＯH,一SH,一COOＨ,一OH等得线型合成树脂低聚物,也可作为环氧树脂得固化剂、如低分子聚酰胺。酚醛树脂,苯胺甲醛树脂,三聚氰胺甲醛树脂,糠醛树脂,硫树脂,聚酯等、它们分别能对环氧树脂硬化物得耐热性,耐化学性,抗冲击性,介电性,耐水性起到改善作用。常用得就是低分子聚酰胺与酚醛树脂。(1)低分子聚酰胺不同于尼龙型得聚酰胺、它就是亚油酸二聚体或就是桐油酸二聚体与脂肪族多元胺,如乙二胺、二乙烯三胺反应生成得一种琥珀色粘稠状树脂。由于原材料得性质,反
单组分环氧树脂胶粘剂的研究现状 环氧树脂对各种金属材料、非金属材料、热固性高分子材料等具有优良的粘接性，适应性强，不含挥发性溶剂，不需加压即可固化，且固化收缩率低，耐环境性好，在许多领域得到广泛应用。通常环氧树脂胶粘剂是以主剂和固化剂分开的双组分包装形式提供应用。在环氧树脂中配合固化
剂，会立刻开始反应，随时间推移粘度上升，经过适用期达到不能使用为止。但是双组分混合给使用带来不方便，有以下缺点：增加了包装和贮运的麻烦；双组分胶粘剂使用时，混合比例的准确性和均一性将影响粘接强度；在树脂和固化剂混合后使用时间短。胶粘剂中固化剂种类不同其使用期不同，如脂肪胺类为数十分钟，叔胺或芳香胺类为几小时，酸酐类为一天至数天，不能长期存放；配置的胶液若不能及时用完会造成浪费。由于粘度随时间上升，改变了操作工艺性，不能用于自动粘接。而单组分胶粘剂避免了上述缺点，它可以使胶接
工艺简化，并适于自动化操作。将固化剂和环氧树脂混合起来配制单组分胶粘剂，主要是依靠固化剂的化学结构或者是采用某种技术手段把固化剂对环氧树脂的开环活化暂时冻结起来，然后在热、光、机械力或化学作用下使固化剂活性被激发，进而使环氧树脂迅速固化。目前国内外市场出售的单组分环氧树脂胶粘剂几乎都是采用潜伏性固化剂或自固化性环氧树脂，产品的形态有液态、糊状、粉末状和膜状。具有实用价值的单组分环氧胶粘剂主要有以下几种：湿气固化型；微胶囊包覆型：将固化剂封人微胶囊内，与环氧树脂混合后
不会发生固化反应。成膜物质有明胶、乙烯基纤维素、聚乙烯醇缩醛等。胶囊靠加热或加压而破裂，固化剂和环氧树脂便发生反应；潜伏性固化剂型：使用在规定温度以上才能被活化发生反应的热反应性固化剂，包括中温固化型及高温快固化型；阳离子光固化型。 1 单组分环氧胶粘剂的研究进展 1 1湿气固化型
