相位噪声和抖动的概念及其估算方法
时钟频率的不断提高使相位噪声和抖动在系统时序上占据日益重要的位置。本文介绍其概念及其对系统性能的影响，并在电路板级、芯片级和单元模块级分别提供了减小相位噪声和抖动的有效方法。
随着通信系统中的时钟速度迈入GHz级，相位噪声和抖动这两个在模拟设计中十分关键的因素，也开始在数字芯片和电路板的性能中占据日益重要的位置。在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率，不仅如此，它还会增大通信链路的误码率，甚至限制A/D转换器的动态范围。
在此趋势下，高速数字设备的设计师们也开始更多地关注时序因素。本文向数字设计师们介绍了相位噪声和抖动的基本概念，分析了它们对系统性能的影响，并给出了能够将相位抖动和噪声降至最低的常用电路技术。
什么是相位噪声和抖动？
相位噪声和抖动是对同一种现象的两种不同的定量方式。在理想情况下，一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1微秒，每500ns有一个跳变沿。
但不幸的是，这种信号并不存在。如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。这种不确定就是相位噪声，或者说抖动。

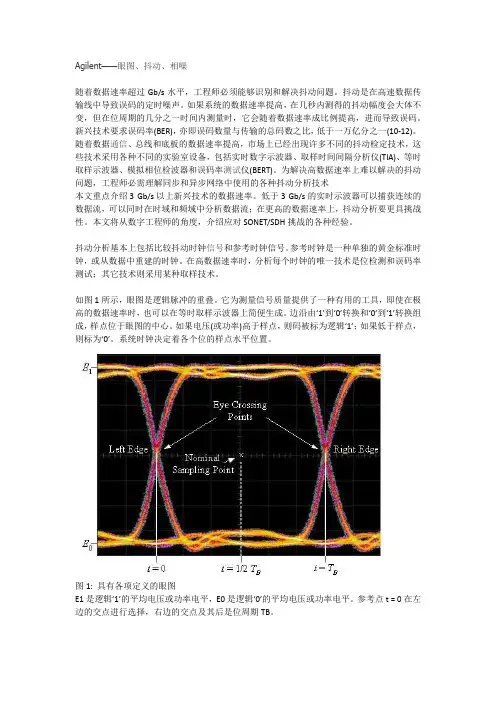

抖动是一个时域概念
抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。通常，10 MHz以下信号的周期变动并不归入抖动一类，而是归入偏移或者漂移。抖动有两种主要类型：确定性抖动和随机性抖动。确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。造成确定性抖动的来源主要有4种：
1. 相邻信号走线之间的串扰：当一根导线的自感增大后，会将其相邻信号线周围的感应磁场转化为感应电流，而感应电流会使电压增大或减小，从而造成抖动。
2. 敏感信号通路上的EMI辐射：电源、AC电源线和RF信号源都属于EMI源。与串扰类似，当附近存在EMI辐射时，时序信号通路上感应到的噪声电流会调制时序信号的电压值。
3. 多层基底中电源层的噪声：这种噪声可能改变逻辑门的阈值电压，或者改变阈值电压的参考地电平，从而改变开关门电路所需的电压值。
4. 多个门电路同时转换为同一种逻辑状态：这种情况可能导致电源层和地层上感应到尖峰电流，从而可能使阈值电压发生变化。
随机抖动是指由较难预测的因素导致的时序变化。例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。另外，半导体加工工艺的变化，例如掺杂密度不均，也可能造成抖动。
随机抖动最基本的一个特性就是随机性，因此我们可以用高斯统计分布来描述其特性。例如，对一个只包含随机抖动因素的时钟振荡器的振荡周期进行100次连续测量，测量结果会呈高斯分布（或称正态分布）。在其均值加减1个标准差的范围内包含了所有周期测量数据的68.26%，在其均值+/- 2倍标准差的范围内包含所有测量数据的95.4 %，+/- 3倍标准差范围内包含99.73%的测量数据，+/- 4倍标准差范围内包含99.99366%的测量数据。
从这种正态分布中，我们可以得到两种常见的抖动定义：
1. 峰峰值抖动，即正态曲线上最小测量值到最大测量值之间的差距。在大多数电路中，该值会随测量样本数的增多而变大，理论上可达无穷大。因此，这种测量意义不大。
2. RMS(均方根)抖动，即正态分布一阶标准偏差的值。该值随样本数的增加变化不大，因而这种测量较有意义。但这种测量只在纯高斯分布中才有效，如果分布中存在任何确定性抖动，那么利用整个抖动直方图上的一阶方差来估计抖动出现的可能性就是错误的。
3. 多个随机抖动源可以用RMS方式相加。但要得到总的抖动，需要利用峰峰值，以便将随机抖动与确定性抖动相加。
相位噪声是频率域的概念
相位噪声是对信号时序变化的另一种测量方式，其结果在频率域内显示。图2用一个振荡器信号来解释相位噪声。
如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。从图2中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。

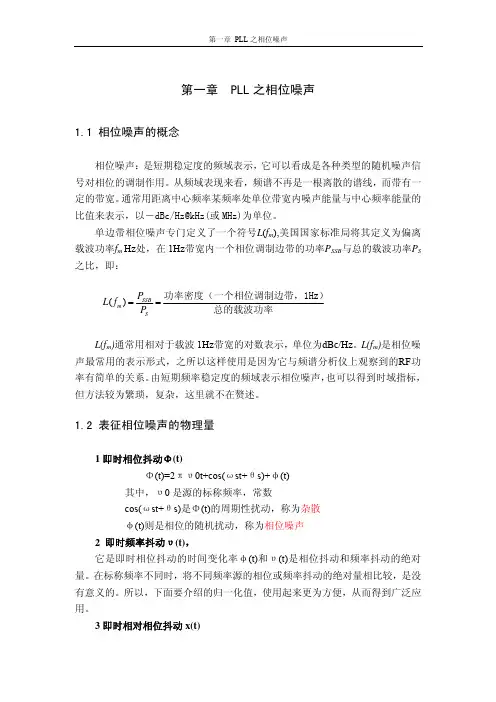

相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。
在图2中，相位噪声是用偏移频率fm处1Hz带宽内的矩形的面积与整个功率谱曲线下包含的面积之比表示的，约等于中心频率处曲线的高度与fm处曲线的高度之差。该曲线显示的是一个带噪声相角的振荡器的功率谱，这些噪声相角自身的波动见图3。
图2所示为振荡器的功率谱，而图3所示为噪声相角的谱，也叫相位波动的谱密度。对于距离中心频率足够远的偏移频率，从图2所示功率谱中测得的以dBc/Hz为单位的相位噪声等于图3中所示的该频率处相位波动谱密度的值。
图3中的密度谱是以对数坐标表示的，其中，相位噪声边带以1/fm2或20 dB/十倍频程的速度下降。实际上，在噪声边带中的某些地方，随着相关噪声过程的不同，相位噪声可能会以1/f3、 1/f2甚至 1/f0的速度下降。
下降速度为1/f2的区域被称作“白色频率”变化区，这个区域中的相位变化是由振荡器周期中白色的或非相关的波动引起的。振荡器在该区域中的行为由振荡器电路中元件的热噪声决定。当偏移频率足够低时，元件的闪烁噪声通常也会起作用，导致该区域的谱密度以1/f3的速度下降。
此外，还有一点值得注意，当图3中偏移频率趋于0时，边带噪声会趋于无穷大。这恰好与自由运行振荡器中理应出现的时序抖动行为相符。
如何将相位噪声转换为抖动
如前所述，抖动和相位噪声所描述的是同一现象的特征，因此，如果能从相位噪声的测量结果中导出抖动的值将是有意义的。以下介绍推导方法：每个振荡器都有其相位噪声图，图4给出一个例子。该图中绘出的是从12 kHz到 10 MHz这个频带范围内，某振荡器的相位噪声情况。图中，L(f)以功率谱密度函数的形式给出了边带噪声的分布，单位为dBc。中心频率的功率并不重要，因为抖动只反映了相位噪声(即调制)与“纯”中心频率处的相对功率值。边带的总噪声功率可以由L(f)函数在整个感兴趣频段内(在本例中，即12 KHz到 10 MHz频段内)积分得到。
计算得到的是相位调制噪声在该频段内的功率，而相位调制正是造成抖动的原因。由此，我们还能用如下的定积分推出RMS抖动的值。
下式可求得该噪声功率造成的RMS抖动：
抖动值还可以用其他单位表示，例如单位时间（UI）或时间。将上式除以以弧度为单位的中心频率就可以将抖动单位转换为时间，见下式：
利用图4所绘的噪声功率值，我们可以计算一个312.5MHz振荡器的RMS抖动。将相位噪声曲线在12 kHz到20 MHz范围内积分，得到-63 dBc：
因此可以得到如下式所示的RMS相位抖动值，单位为弧度：
还可以将该抖动值单位转换为皮秒：
而同样的312.5 MHz振荡器的典性总抖动值在5ps RMS左右。
最终，我们计算得到的0.72 ps RMS的抖动值只在最大抖动中占很小的比例。
怎样将电路板上的相位噪声和抖动降至最低
电路板设计师可以通过两种关键技术降低板上的确定性信号抖动：
1．完全以差分形式收发信号：诸如LVDS或PECL等一些以差分方式收发信号的惯例，都能极大降低确定性抖动的影响，而且这种差分通路还能消减信号通路上的所有干扰和串扰。由于这种信号收发系统对共模噪声本来就有高度抑制能力，因此差分形式本来就有消除抖动的趋向。
2．仔细布线：只要可能，就要避免出现寄生信号，因为这种信号可能会通过串扰或干扰对信号通路产生影响。走线应该越短越好，而且不应与承载高速开关数字信号的走线交叉。如果采用了差分信号收发系统，那么两条差分信号线就应尽可能靠近，这样才能更好地利用其固有的共模噪声抑制特性。
怎样将芯片中的相位噪声和抖动降至最低
在芯片级上，可以使用以下设计技术将抖动降至最低：
1．差分信号收发：即使进入芯片的是单端信号，最好也在芯片中将其转换为差分信号，原因同上节所述。
2．仔细布设信号通路：在对敏感时序信号通路进行布线时必须小心，而且走线越短越好，还应避免与任何数字信号线交叉。只要条件允许，最好将这些信号通路均在屏幕上显示出来。例如，一条在第二层金属平面上的信号通路可以夹在第一层和第三层金属平面之间，而第一层和第三层金属平面均连接到一个干净的地上。
3．恰当选择缓冲器大小：如果用缓冲器在模块间分配信号，那么必须注意驱动强度的选择。驱动不足会造成信号上升/下降沿过缓，给噪声以可乘之机。
4．保持基底和地的干净：基底噪声和地噪声是造成确定性抖动的主要原因。在一个有多路同步数字输出的芯片内，地线反弹噪声(ground bounce)可能会达到几百毫伏，甚至1伏。为了降低地线反弹噪声，芯片上应该有尽可能多的电源对，而且这些电源对应尽可能靠近数字输出。
5．使用一个单独的干净地层：在电路设计中，最好将数字电路的电源与敏感的模拟电路(如振荡器或PLL)的电源分开。数字电路，尤其是高驱动输出数字电路的电源很可能会引入噪声，而且这种电源一旦用于时序电路，那么也会成为增大抖动的一个主要原因。因此，对PLL这样的电路甚至可以利用电源滤波来进一步减小电源噪声的影响。
怎样将单元模块中的相位噪声和抖动降至最低
在设计单元模块时可以采用以下技术来减小抖动：
1．利用尾电流--时序电路中使用的电流与相位噪声之间有一个直接的关系。例如，增大一对差分对的尾电流必定导致抖动性能得到改善。于是我们就必须在降低抖动和缩减功耗之间寻求一个平衡，在适当之处选择性地增大最敏感电路的电流。
2．仔细布局--在对那些可能引起相位噪声的单元进行布局时必须小心，匹配元件(例如连接到一对差分对的输入)应方向相同，而且尽可能对称布局。该方法会使应匹配的元件具有同样的处理斜率(process gradients)，因而有助于改善元件之间的匹配程度。电阻应尽可能宽，以减小Delta W效应。如果可能，应在整个电路中使用同一种类，甚至尺寸和阻值都相同的电阻来帮助跟踪工艺和温度的所有变化。
总而言之，要想尽可能减小抖动，就必须在所有设计层上都小心谨慎。高速数字设计师在设计过程的每一步都应考虑相位噪声和抖动的影响。
系统时钟源：PLL合成器与晶振模块的比较
在新电路板设计或再设计中，时钟源应该使用晶体振荡器(XO)模块还是锁相环路(PLL)合成器？无论系统是机架板上的控制板，如乘法线路卡、带转换器的路由器板、服务器群还是站点网络，都需要时钟。那么PLL 能节约空间并降低成本吗？也许可以。
典型系统计时时钟信号的产生和分配由一系列功能组成，如驱动增益放大器的振荡器源、转换为标准逻辑电平的部分以及时钟分配网络。这些功能可由元件芯片组或独立封装高度集成元件实现。
系统计时时钟源要求可靠、精确的计时参考，通常为一个晶振。让我们比较一下系统计时时钟的两种晶振源：XO模块和PLL合成器。这两种源的一些关键特性包括成本、板面积、频率精确度和边缘抖动(或相位噪声)。
晶体振荡器时钟
一个典型系统时钟振荡器源通常采用石英晶体谐振器。为使振荡器工作，石英晶振必须处于动态信号环路中，由增益放大器补偿晶振损耗并必须能恰当考虑相位偏移。增益放大器也必须驱动信号到标准逻辑输出电平的转换，以便系统时钟分配网络使用，且最终由时钟接收器使用。
XO时钟通常是密封的或“预制”的，为转换器和输出缓冲器采用的带内部晶振和集成电路的模块。晶体振荡器时钟通常在一个频率工作，而且经常只有一个单端逻辑输出引脚，或一个互补差动输出对。振荡工作可能在晶振基本模式或谐振超调模式中进行。对于晶体振荡器时钟，器件引脚数和封装覆盖面积尽量减小。
图1：典型晶体振荡器时钟
晶体振荡器频率精确性(针对特定数据表目标)一般表示以+/-PPM(每百万零件)范围偏差的均值。更精确的晶体振荡器可能更昂贵，如更高频晶体振荡器。
单独的频率精确度特性由有效位数和不确定性偏差范围，单位以PPM表示。有各种精确性和精度的晶体振荡器模块。
晶体振荡器的边缘抖动或相位噪声是精确性和精度的独立参数。晶体振荡器时钟模块总时钟抖动的单位是ps，而相位噪声仅当规定超过边带频率范围时有效。
PLL合成器
更复杂的系统时钟振荡器源是PLL路合成器时钟生成器，提供更大的设计灵活性和可降低成本。通用的PLL合成器时钟器件一般需要外部晶振并提供额外的特性，如一个以上的输出和单晶振频率倍数的输出频率。通过“向上合频”晶体振荡，系统现在可以使用更高的谐振频率信号。有了额外的内部“向下分频”电路，较低频率链可作为输出。而且，可选输出能将各种输出转换到在插槽中激活(启动)或不激活(关闭)。
先进的芯片电路集成让PLL合成器提供宽泛的扇出功能，用于时钟信号副本的分配。如PLL合成器能提供20个互补差动输出对，或运行到40个单端时钟接收器。可选插槽扇出启动功能可结合可选向上合频或向下分频，得到独立封装中广泛输出的灵活性。
与所有PLL输出相同，VCO输出相位延迟误差相比输入(晶振)参考信号(零相位延迟缓冲)，非常接近零。当PLL反馈环路从外部可访问时，输出边缘相位误差是可调整的。这样可以让所选相位边缘位置在给定范围内，包括零延迟。
图2：典型PLL合成器时钟
在实际操作中，PLL合成器的石英晶振也必须处于带有增益放大器的环路中，以补偿晶振损耗并将转换阻抗，这与XO相同。因为PLL频率合成器锁定在晶振信号的相位和频率上，它保留了晶振输入频率的特定频率精确性和精度范围。
当在PLL合成器中进行频率合频时，用PPM表示的精度偏差是一个常数，而绝对范围值做相应乘法。一个10MHz+/-20PPM源可以在PLL中乘以10倍，得到100MHz+/-20PPM信号。PLL中的频率向上合频或向下分频对频率精度影响很微。
与晶体振荡器模块相似，PLL合成器输出边缘抖动或相位噪声是输出精确性和精度的一个独立参数。与晶振输出参考信号和抖动相比，PLL合成器的输出将会产生额外总抖动(RMS)。
在频率范围中低于PLL环路带宽的PLL输入相位噪声(-3dB滚降点)将通过PLL几乎无衰减地传输，而当PLL输入相位噪声较高频率，环路带宽一般以-20dB/decade或更快速度衰减。这样就使PLL合成器能消除输入抖动并减小总抖动和相位噪声。相位噪声可能在各种反馈除法器值范围内明显偏移，而且PLL环路带宽发生变化。PLL低通滤波器可在外部调整环路带宽。
PLL合成器的潜在优点
对于特定的时钟应用频率，采用PLL合成器时钟提供采用较便宜的晶振的可能性，与相同应用的晶体振荡器模块相比，可以工作在一些较低的谐波频率上。一般较高频率的晶振较昂贵，而且供货周期较长。用PLL 合成器代替晶体振荡器模块可以缩短供货周期并简化材料单。
采用几个晶体振荡器模块的设计可以分析其公共更高谐波频率。如果此更高谐波频率代由PLL合成器产生，然后进行分频，那么所需的信号频率可以由PLL合成器中的每个时钟接收器使用，而不需要一个或多个晶体振荡器模块。这样就节约了多个晶体振荡器模块的成本，同时腾出板面积。
下一个可能不需要的是各种相应的扇出缓冲器。根据PLL合成器的特性，之前使用晶体振荡器模块和扇出缓冲的任何设计可以从集成在合成器中的扇出受益。因此，元件数量减少，成本下降，所需板面积也减小。
PLL合成器电路也包括频谱散布电路，以降低电磁干扰(EMI)。一个PLL合成器可以提供几个低频时钟信号的多个谐波副本，而且系统或背板上的EMI减小。之后的子卡接收器可采用第二个PLL合成器，在更高时钟频率产生并分配本地纯净信号。
