处理器频率越高越好吗
CPU处理器作为电脑最核心的硬件,大家在买CPU的时候,一般都是看CPU主频、核心数等参数。现在问题来了,CPU主频越高越好吗?笔记本电脑在长时间的高温状态下运行会影响硬件寿命,那幺我们可以稍微手动限制CPU频率。下面,小编给大家介绍cpu是否主频越高越好。
?
?
CPU的主频,即CPU内核工作的时钟频率。其中不少网友认为,手机CPU主频越高,性能肯定就越好。其实这种观点是偏面的,手机CPU主频高,不一定就代表性能越好,至于其中的缘由,下面,小编跟大家聊聊cpu是否主频越高越好。
?
?
cpu主频,即cpu内核工作的时钟频率(CPU Clock Speed)。通常看到的cpu参数2.5GHz、3.4GHz等就是指CPU主频。作为cpu性能的重要参数,cpu主频虽然与运算速度之间没有直接关系,但是对运算速度的提升却非常重要。
?
在绝对环境下(排除外部硬件的影响),同系列的cpu主频越高,电脑或者手机的处理速度越快。举个例子,2GHz主频cpu处理速度是1GHz主频cpu的两倍,直观感受就是系统运行更快,游戏加载速度更快。单一cpu 主频越高越好就意味着性能越好?
CPU的主要性能参数 主频 通常所说的某某CPU是多少兆赫的,而这个多少兆赫就是“CPU的主频”。主频也叫时钟频率,单位是GHZ,用来表示CPU的运算速度。CPU的主频=外频×倍频系数。 有人以为认为CPU的主频指的是CPU运行的速度,实际上这个认识是很片面的。CPU的主频表示在CPU内数字脉冲信号震荡的速度,与CPU实际的运算能力是没有直接关系的。当然,主频和实际的运算速度是有关的,但目前还没有一个确定的公式能够定量两者的数值关系,因为CPU的运算速度还要看CPU的流水线的各方面的性能指标(缓存、指令集,CPU的位数等等)。由于主频并不直接代表运算速度,所以在一定情况下,很可能会出现主频较高的CPU实际运算速度较低的现象。因此主频仅仅是CPU性能表现的一个方面,而不代表CPU的整体性能。 外频 外频是CPU与主板上其它设备进行数据传输的物理工作频率,也就是系统总线的工作频率。它代表着CPU与主板和内存等配件之间的数据传输速度。单位也是MHz。CPU标准外频主要有66MHz、100MHz、133MHz、166MHz、200MHz几种。 外频也是内存与主板之间的同步运行的速度,在这种方式下,可以理解为CPU的外频直接与内存相连通,实现两者间的同步运行状态。 倍频 倍频系数是指CPU主频与外频之间的相对比例关系。在相同的外频下,倍频越高CPU的频率也越高。但实际上,在相同外频的前提下,高倍频的CPU本身意义并不大。这是因为CPU与系统之间数据传输速度是有限的,一味追求高倍频而得到高主频的CPU就会出现明显的“瓶颈”效应——CPU从系统中得到数据的极限速度不能够满足CPU运算的速度。 理论上倍频是从1.5一直到无限的,但需要注意的是,倍频是以以0.5为一个间隔单位。 倍频一般是不能改的,现在的CPU基本都对倍频进行了锁定。 CPU的其它参数
1.频率分辨率的2种解释 解释一:频率分辨率可以理解为在使用DFT时,在频率轴上的所能得到的最小频率间隔f0=fs/N=1/NTs=1/T,其中N为采样点数,fs为采样频率,Ts为采样间隔。所以NTs就是采样前模拟信号的时间长度T,所以信号长度越长,频率分辨率越好。是不是采样点数越多,频率分辨力提高了呢?其实不是的,因为一段数据拿来就确定了时间T,注意:f0=1/T,而T=NTs,增加N必然减小Ts ,因此,增加N时f0是不变的。只有增加点数的同时导致增加了数据长度T才能使分辨率越好。还有容易搞混的一点,我们在做DFT时,常常在有效数据后面补零达到对频谱做某种改善的目的,我们常常认为这是增加了N,从而使频率分辨率变好了,其实不是这样的,补零并没有增加有效数据的长度,仍然为T。但是补零其实有其他好处:1.使数据N为2的整次幂,便于使用FFT。2.补零后,其实是对DFT结果做了插值,克服“栅栏”效应,使谱外观平滑化;我把“栅栏”效应形象理解为,就像站在栅栏旁边透过栅栏看外面风景,肯定有被栅栏挡住比较多风景,此时就可能漏掉较大频域分量,但是补零以后,相当于你站远了,改变了栅栏密度,风景就看的越来越清楚了。3.由于对时域数据的截短必然造成频谱泄露,因此在频谱中可能出现难以辨认的谱峰,补零在一定程度上能消除这种现象。 那么选择DFT时N参数要注意:1.由采样定理:fs>=2fh,2.频率分辨率:f0=fs/N,所以一般情况给定了fh和f0时也就限制了N范围:N>=fs/f0。 解释二:频率分辨率也可以理解为某一个算法(比如功率谱估计方法)将原信号中的两个靠得很近的谱峰依然能保持分开的能力。这是用来比较和检验不同算法性能好坏的指标。在信号系统中我们知道,宽度为N的矩形脉冲,它的频域图形为sinc函数,两个一阶零点之间的宽度为4π/N。由于时域信号的截短相当于时域信号乘了一个矩形窗函数,那么该信号的频域就等同卷积了一个sinc函数,也就是频域受到sinc函数的调制了,根据卷积的性质,因此两个信号圆周频率之差W0必须大于4π/N。从这里可以知道,如果增加数据点数N,即增加数据长度,也可以使频率分辨率变好,这一点与第一种解释是一样的。同时,考虑到窗函数截短数据的影响存在,当然窗函数的特性也要考虑,在频率做卷积,如果窗函数的频谱是个冲击函数最好了,那不就是相当于没截断吗?可是那不可能的,我们考虑窗函数主要是以下几点:1.主瓣宽度B最小(相当于矩形窗时的4π/N,频域两个过零点间的宽度)。2.最大边瓣峰值A最小(这样旁瓣泄露小,一些高频分量损失少了)。3.边瓣谱峰渐近衰减速度D最大(同样是减少旁瓣泄露)。在此,总结几种很常用的窗函数的优缺点: 矩形窗:B=4π/N A=-13dB D=-6dB/oct 三角窗:B=8π/N A=-27dB D=-12dB/oct 汉宁窗:B=8π/N A=-32dB D=-18dB/oct 海明窗:B=8π/N A=-43dB D=-6dB/oct 布莱克曼窗:B=12π/N A=-58dB D=-18dB/oct 可以看出,矩形窗有最窄的主瓣,但是旁瓣泄露严重。汉宁窗和海明窗虽主瓣较宽,但是旁瓣泄露少,是常选用的窗函数。 2. 采样周期与频率分辨率 fs/N常称作为频率分辨率,它实际是作FFT时谱图中的两条相邻谱线之间的频率间隔,也有称作步长。单位是Hz、Khz等。频率分辨率实际有二重含意,在这里只是其中一种。

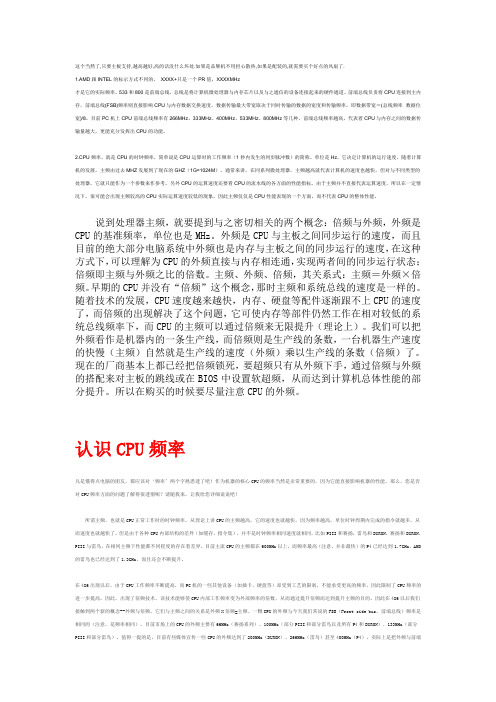

这个当然了,只要主板支持,越高越好,高的话没什么坏处.如果是品牌机不用担心散热,如果是配装的,就需要买个好点的风扇了. 1.AMD跟INTEL的标示方式不同的,XXXX+只是一个PR值,XXXXMHz 才是它的实际频率。533和800是前端总线,总线是将计算机微处理器与内存芯片以及与之通信的设备连接起来的硬件通道。前端总线负责将CPU连接到主内存,前端总线(FSB)频率则直接影响CPU与内存数据交换速度。数据传输最大带宽取决于同时传输的数据的宽度和传输频率,即数据带宽=(总线频率×数据位宽)/8。目前PC机上CPU前端总线频率有266MHz、333MHz、400MHz、533MHz、800MHz等几种,前端总线频率越高,代表着CPU与内存之间的数据传输量越大,更能充分发挥出CPU的功能。 2.CPU频率,就是CPU的时钟频率,简单说是CPU运算时的工作频率(1秒内发生的同步脉冲数)的简称。单位是Hz。它决定计算机的运行速度,随着计算机的发展,主频由过去MHZ发展到了现在的GHZ(1G=1024M)。通常来讲,在同系列微处理器,主频越高就代表计算机的速度也越快,但对与不同类型的 处理器,它就只能作为一个参数来作参考。另外CPU的运算速度还要看CPU的流水线的各方面的性能指标。由于主频并不直接代表运算速度,所以在一定情况下,很可能会出现主频较高的CPU实际运算速度较低的现象。因此主频仅仅是CPU性能表现的一个方面,而不代表CPU的整体性能。 说到处理器主频,就要提到与之密切相关的两个概念:倍频与外频,外频是CPU的基准频率,单位也是MHz。外频是CPU与主板之间同步运行的速度,而且目前的绝大部分电脑系统中外频也是内存与主板之间的同步运行的速度,在这种方式下,可以理解为CPU的外频直接与内存相连通,实现两者间的同步运行状态;倍频即主频与外频之比的倍数。主频、外频、倍频,其关系式:主频=外频×倍频。早期的CPU并没有“倍频”这个概念,那时主频和系统总线的速度是一样的。随着技术的发展,CPU速度越来越快,内存、硬盘等配件逐渐跟不上CPU的速度了,而倍频的出现解决了这个问题,它可使内存等部件仍然工作在相对较低的系统总线频率下,而CPU的主频可以通过倍频来无限提升(理论上)。我们可以把外频看作是机器内的一条生产线,而倍频则是生产线的条数,一台机器生产速度的快慢(主频)自然就是生产线的速度(外频)乘以生产线的条数(倍频)了。现在的厂商基本上都已经把倍频锁死,要超频只有从外频下手,通过倍频与外频的搭配来对主板的跳线或在BIOS中设置软超频,从而达到计算机总体性能的部分提升。所以在购买的时候要尽量注意CPU的外频。 认识CPU频率 凡是懂得点电脑的朋友,都应该对‘频率’两个字熟悉透了吧!作为机器的核心CPU的频率当然是非常重要的,因为它能直接影响机器的性能。那么,您是否 对CPU频率方面的问题了解得很透彻呢?请随我来,让我给您详细说说吧! 所谓主频,也就是CPU正常工作时的时钟频率,从理论上讲CPU的主频越高,它的速度也就越快,因为频率越高,单位时钟周期内完成的指令就越多,从 而速度也就越快了。但是由于各种CPU内部结构的差异(如缓存、指令集),并不是时钟频率相同速度就相同,比如PIII和赛扬,雷鸟和DURON,赛扬和DURON,PIII与雷鸟,在相同主频下性能都不同程度的存在着差异。目前主流CPU的主频都在600MHz以上,而频率最高(注意,并非最快)的P4已经达到1.7GHz,AMD 的雷鸟也已经达到了1.3GHz,而且还会不断提升。 在486出现以后,由于CPU工作频率不断提高,而PC机的一些其他设备(如插卡、硬盘等)却受到工艺的限制,不能承受更高的频率,因此限制了CPU频率的进一步提高。因此,出现了倍频技术,该技术能够使CPU内部工作频率变为外部频率的倍数,从而通过提升倍频而达到提升主频的目的。因此在486以后我们 接触到两个新的概念--外频与倍频。它们与主频之间的关系是外频X倍频=主频。一颗CPU的外频与今天我们常说的FSB(Front side bus,前端总线)频率是相同的(注意,是频率相同),目前市场上的CPU的外频主要有66MHz(赛扬系列)、100MHz(部分PIII和部分雷鸟以及所有P4和DURON)、133MHz(部分PIII和部分雷鸟)。值得一提的是,目前有些媒体宣传一些CPU的外频达到了200MHz(DURON)、266MHz(雷鸟)甚至400MHz(P4),实际上是把外频与前端
采样频率、采样点数、分辨率、谱线数(line) (2011-02-23 20:38:35) 转载 标签: 分类:matlab 采样频率 谱线 分辨率 采样定理 数学计算 400line 杂谈 1.最高分析频率:Fm指需要分析的最高频率,也是经过抗混滤波后的信号最高频率。根据采样定理,Fm与采样频率Fs之间的关系一般为:Fs=2.56Fm;而最高分析频率的选取决定于设备转速和预期所要判定的故障性质。 2.采样点数N与谱线数M有如下的关系: N=2.56M 其中谱线数M与频率分辨率ΔF及最高分析频率Fm有如下的关系:ΔF=Fm/M即: M=Fm/ΔF所以:N=2.56Fm/ΔF ★采样点数的多少与要求多大的频率分辨率有关。例如:机器转速3000r/min=50Hz,如果要分析的故障频率估计在8倍频以下,要求谱图上频率分辨率ΔF=1 Hz ,则采样频率和采样点数设置为: 最高分析频率Fm=8·50Hz=400Hz; 采样频率Fs=2.56·Fm=2.56 ·400Hz=1024Hz; 采样点数N=2.56·(Fm/ΔF)=2.56·(400Hz/1Hz)=1024 谱线数M=N/2.56=1024/2.56=400条 按照FFT变换,实际上得到的也是1024点的谱线,但是我们知道数学计算上存在负频率,是对称的,因此,实际上我们关注的是正频率部分对应的谱线,也就是说正频率有512线,为什么我们通常又说
这种情况下是400线呢,就是因为通常情况下由于频率混叠和时域截断的影响,通常认为401线到512线的频谱精度不高而不予考虑。
另外,采样点数也不是随便设置的,即不是越大越好,反之亦然 对于旋转机械必须满足整周期采样,以消除频率畸形,单纯提高分辨率也不能消除频率畸形 过去,有人以为数据越长越好,或随便定时域信号长度,其实,这样做是在某些概念上不清楚,例如,不清楚整周期采样. 不产生频率混迭的最低采样频率Fs要求在2倍最大分析频率Fm,之所以采用2.56倍主要跟计算机二进制的表示方式有关。其主要目的是避免信号混淆保证高频信号不被歪曲成低频信号。 采样长度T的选择首先要保证能反映信号的全貌,对瞬态信号应包括整个瞬态过程;对周期信号,理论上采集一个周期信号就可以了。其次需考虑频率分辩率,采样长度T在最大分析频率Fm确定的情况下与频率分辩率△f是反比关系,也就是T越长△f越小即频率分辩率越高。 一般的分析软件都是设置谱线数M,采样点数N=2.56M。信号分析中常用的采样点数是512、1024、2048、4096等。等效于我们常说的200、400、800、1600线等频谱线数,频谱分析一般采样点数选取2的整数次方。△f=Fm/M,可见谱线数M越大频率分辩率△f越小即频率分辩率越高。 在电机的故障诊断中,为了发现边带间隔为极通频率(一般在1Hz以下)的峰值,常常需要极高的分辩率(1Hz以下),一般选择210HzFm,6400谱线。 至于整周期采样是很难实现的,必然会因为信号截断而产生泄露,为了避免这些误差,所以要采取加窗的办法。 【转】信号采样长度、时间间隔和频率的关系 2010-05-12 09:38 转载自icc_fuzhou 最终编辑Bennett1056 1.问题 动态信号中蕴含着设备的状态变化和故障特征的丰富信息,采集信号的准确和真实与否直接关系到进一步诊断设备故障原因和采取的措施。工程领域的各种信号随时间的变化表现为多种形式,如简谐的、周期的、瞬态的、随机的等等,这些被检测的信号由于系统传递路径、环境噪声的影响和各种机械元件的联合作用,构成信号的成分很复杂。同一个故障状态可能由于采样的时间和长度的不同,得出大相径庭的结论,会对设备的检修造成不同的结果。 2.原因 在采样过程中合理确定间隔和长度,是保证采样得到的数字信号能够真实反映原信号的基本条件。如果采样间隔Δt取得大,则采样频率f
