XH715数控铣削加工中心机床结构特点
1．机床的设计完全符合国家标准和行业标准，并符合环保要求。
2．机床整体设计吸取国内外技术和台湾知名品牌共同开发的产品，在国内处于领先水平并在我国汽车、摩托车行业广泛应用，目前为止已批量生
产80台以上。
3．机床床身采用米汉纳铸铁，并采用钢筋封闭式框架结构，机床具有刚性高，抗振性好，机床精度保持性好。
4．主轴采用台湾著名品牌罗翌主轴总成，主轴轴承采用日本NSK轴承，主轴内锥孔为整体式，确保切削精度与刚性。
5．三轴滚珠丝杆均采用台湾上银高精度Ф40螺距10mm滚珠丝杆，并采用预拉伸结构，确保机床精度、丝杆轴承均采用国际品牌，日本NSK轴承。6．三轴伺服电机均采用日本FANUC原装进口伺服电机，电机转速达3000rpm ，具有良好动态性能。
7．三轴具有过载保护报警装置。
8．导轨X、Y轴采用台湾上银C3级线性导轨。Z轴采用矩形硬轨，导轨副采用德国注塑工艺，摩檫力小、耐磨性好，低速无爬行，精度稳定。9．机床刀库采用台湾马特16把刀库，换刀无冲击力，换刀迅速、可靠、操作方便、维护方便。
10．机床采用美国贝奇尔集中自动润滑系统，自动冷却系统。电气元件采用西门子品牌，机床可靠性高。
11．机床床身导轨面防护采用全不锈钢防护罩，伸缩自由、高速运动无嘈音。12．机床采用全防护安全可靠。
南京二机床数控机床有限公司
2006.6.20
XH715数控技术参数表响应表
经济型数控铣床XKN5230
XH716型加工中心技术响应表
XKN715数控铣床易损件明细单
CK6140数控车床参数偏离表
（分包三）
法定代表人或授权代表签字：
XH714B加工中心参数偏离表
（分包五）
法定代表人或授权代表签字：
立式加工中心XH714B重要部件技术要求
CK6140数控车床参数偏离表
（分包四）
法定代表人或授权代表签字：
XH715铣削加工中心技术参数
南京二机床数控机床有限公司二0 0六年六月二十日
睐第1章数控机床的结构特点 1.1数控机床的组成 1.1.1 数控机床的整体结构 数控机床的组成，从大的方面划分，主要由信息载体、计算机数控装置、坐标伺服系统、辅助控制系统、位置和速度检测反馈系统以及过程检测的自适应控制系统等六部分组成。数控机床的组成框图如图1.1所示。 图1.1 数控机床的组成框图 图1-5数控机床的组成及框图 1．信息载体 它是把加工零件通过建立数学模型及数学处理后，按规范编制成工艺流程，形成程序文件，然后通过计算机存储到软盘或磁盘上，再将软盘或磁盘的程序输送到数控系统中。或者通过键盘将加工程序输送到数控系统中，也可通过DNC接口用通用计算机直接将加工程序输送到数控系统中。
这些软盘、磁盘、键盘或通用计算机就是信息载体。我们把可用不同形式将零件的加工程序记录在上面，并可传输给数控装置的这种载体称为信息载体，也可称为控制介质。 在早期的数控机床上，常用纸带、穿孔卡片、磁带等作为信息载体。 2．计算机数控装置 加工程序由输入装置传送到数控系统中后，经过中央处理单元、运算器、存储器、控制器等，又通过数控系统软件、机床参数等的支持，再经过输出装置，分配到坐标伺服系统和辅助控制系统中去。 同时又将坐标伺服系统中的位置检测信号、速度检测信号和自适应控制的温度、转矩、振动、摩擦、切削力及液压、气压、中心润滑等系统的压力多因素变化过程检测的反馈信息，经与给定值和最佳参数反复比较、处理后，再输出给坐标伺服系统和辅助控制系统。 这里的输入/输出装置、中央处理单元（CPU）、运算器、存储器和控制器等组成的装置称为计算机数控装置。 3．坐标伺服系统 由伺服控制电路、功率放大器、交流伺服电机或线性电机、位置和速度检测装置等组成，将数控装置发出的脉冲信号转换成机床的各坐标运动，这种系统称为坐标伺服系统。 坐标伺服系统中的位置检测装置和速度检测装置，对坐标运行的直线位置、角向位置的准确性和直线运行速度、角向回转速度进行检测、修正。其中包括主轴转换成伺服坐标的角向位置检测和回转运行的速度检测。坐标伺服系统中的坐标运行位置精度和运行速度将直接影响数控机床的加工精度和生产效率。 4．辅助控制装置 辅助控制装置的作用，就是通过接收数控装置发出的辅助控制指令，经输入/输出接口电路转换成强电（动力能源）信号，用来控制机床主轴的启动、停止，主轴的无级调速，机械手、刀库、换刀的动作，刀塔的动作，尾座的动作，工作台的交换、定位、夹紧，冷却液装置的动作，排屑器的动作，液压装置的动作，气压装置的动作及中心润滑装置的动作等。 辅助控制装置用辅助指令来控制数控机床各开关量，能使机床在运行过程中形成一套完整或较完整的逻辑工作状态。 数控机床由数控装置、伺服驱动装置、检测反馈装置、和机床本体四大部分组成。 1.1.2计算机数控系统（简称CNC）的组成 计算机数控系统（CNC）主要由微型计算机、外围设备和机床控制装置三大部分组成。1．微型计算机
第六章 数控机床的机械结构
提要本章讨论了数控机床机械结构的要求，介绍了提高机床刚度，减少机床的热变形，减少运动副的摩擦，提高传动精度，提高机床寿命和精度保持性的措施，介绍数控机床主运动系统和进给运动系统以及典型机械结构。学时：4学时 第六章数控机床的机械结构
目标了解数控机床的机械结构特点； 掌握提高机床刚度，减少机床的热变形，减 少运动副的摩擦的措施； 了解数控机床的主运动系统和进给运动系统以及典型机械结构及其工作原理 了解提高传动精度，提高机床寿命和精度保 持性的措施； 第六章数控机床的机械结构
建议 了解数控机床对机械结构的要求，掌握提高机床刚度，减少机床的热变形，减少运动副的摩擦，提高传动精度，提高机床寿命和精度保持性的措施，了解数控机床的主运动系统和进给运动系统以及典型机械结构。 第六章数控机床的机械结构
第一节概述数控机床的机械结构要求 1、高精度 2、高速度 3、高自动化要求数控机床必须具有很高的强度、刚度和抗振性 因此，数控机床的功能要求和设计要求与普通机床有较大的差异。数控机床的结构设计要求可以归纳为如下几方面： 1、具有大切削功率，高的静、动刚度和良好的抗振性能； 2、具有较高的几何精度、传动精度、定位精度和热稳定性； 3、具有实现辅助操作自动化的结构部件。
数控机床应具有更高的静、动刚度 刚度:是指支承件在恒定载荷或交变载荷作用下抵抗变形的能力 (静刚度)(动刚度) 提高刚度的原因： ①在重载荷的作用下，机床的各部件、构件会受 力变形，引起刀具和工件的相对位置的变化 ②机床刚度差—影响机床抗振性
1.1数控机床的组成 数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体，见图2 - 1。 图1-1 数控机床组成 一、控制介质 数控机床工作时，不要人去直接操作机床，但又要执行人的意图，这就必须在任何数控机床之间建立某种联系，这种联系的中间媒介物称之为控制介质。在普通机床上加工零件时，由工人按图样和工艺要求进行加工。在数控机床加工时，控制介质是存储数控加工所需要的全部动作和刀具相对于工件位置等信息的信息载体，它记载着零件的加工工序。数控机床中，常用的控制介质有穿孔纸带、穿孔卡片、磁带和磁盘或其他可存储代码的载体，至于采用哪一种，则取决于数控装置的类型。早期时，使用的是8单位（8孔）穿孔纸带，并规定了标准信息代码ISO（国际标准化组织制定）和EIA（美国电子工业协会制定）两种代码。 二、数控装置
数控装置是数控机床的核心。其功能是接受输入装置输入的数控程序中的加工信息，经过数控装置的系统软件或逻辑电路进行译码、运算和逻辑处理后，发出相应的脉冲送给伺服系统，使伺服系统带动机床的各个运动部件按数控程序预定要求动作。一般由输入输出装置、控制器、运算器、各种接口电路、CRT显示器等硬件以及相应的软件组成。数控装置作为数控机床“指挥系统”，能完成信息的输入、存储、变换、插补运算以及实现各种控制功能。它具备的主要功 能如下： 1）多轴联动控制。 2）直线、圆弧、抛物线等多种函数的插补。 3）输入、编辑和修改数控程序功能。 4）数控加工信息的转换功能：ISO/EIA代码转化，米英制转换，坐标转换，绝对值和相对值的转换，计数制转换等。 5）刀具半径、长度补偿，传动间隙补偿，螺距误差补偿等补偿功能。6）实现固定循环、重复加工、镜像加工等多种加工方式选择。 7）在CRT上显示字符、轨迹、图形和动态演示等功能。 三、伺服系统 机床上的执行部件和机械传动部件组成数控机床的进给系统，它根据数控装置发来的速度和位移指令控制执行部件的进给速度、方向和位移量。每个进给运动的执行部件都配有一套伺服系统。伺服系统的作用是把来自数控装置的脉冲信号转换为机床移动部件的运动，它相当于手工操作人员的手，使工作台（或溜板）精确定位或按规定的
第一节机械结构的主要特点与基本要求 一、数控机床对机械结构的基本要求 从数控技术的特点看，由于数控机床采用了伺服电动机，应用数字技术实现了对机床执行部件动作顺序和运动位移的直接控制，传统机床的变速箱结构被取消了，因而机械结构也大大简化了。数字控制还要求机械系统有较高的传动刚度且没有传动间隙，以确保控制指令的执行和控制品质的实现。同时由于计算机水平和控制能力的不断提高，同一台机床上允许更多功能部件同时执行所需要的各种辅助功能已成为可能，因而数控机床的机械结构比传统机床具有更高的集成化功能要求。 从制造技术发展的要求看，随着新材料和新工艺的出现以及市场竞争对低成本的要求，金属切削加工正朝着切削精度和速度越来越高、生产效率越来越高和系统越来越可靠的方向发展。这就要求在传统机床基础上发展起来的数控机床精度更高、驱动功率更大，机械结构动、静、热态刚度更好，工作更可靠，能实现长时间连续运行和有尽可能少的停机时间。 综合上述原因，数控机床对其基本要求可归纳为要有更高的精度，更好动、静态刚度，以适应高速运动的耐用度和工作可靠性。 二、数控机床机械结构构成 典型数控机床的机械结构主要由基础件、主传动系统、进给传动系统、回转工作台、自动换刀装置及其他机械功能部件等几部分组成。 数控机床的基础件通常是指床身、立柱(或横梁)、工作台、底座等结构件，由于其尺寸较大，俗称“大件”，构成了机床的基本框架。其他部件附着在基础件上，有的部件还需要沿着基础件运动。由于基础件起着支承和导向的作用，因而对基础件的基本要求是刚度好。此外，由于基础件通常固有频率较低，在设计时，还希望它的固有频率能高一些，阻尼能大一些。 和传统机床一样，数控机床的主传动系统将动力传递给主轴，保证系统具有切削所需要的转矩和速度。但由于数控机床具有比传统机床更高的切削性能要求，因而要求数控机床的主轴部件具有更高的回转精度、更好的结构刚度和抗振性能。由于数控机床的主传动常采用大功率的变速电动机，因而主传动链较传统机床短，不需要复杂的变速机构。由于自动换刀的需要，具有自动换刀功能的数控机床主轴在内孔中需要有刀具自动送开和夹紧装置。 数控机床的进给驱动机械结构是直接接受计算机发出的控制指令，实现直线或旋转运动的进给和定位，对机床的运行精度和质量影响最明显。因此，对数控机床传动系统的主要要求是精度、稳定性和快速响应的能力，即要它能尽快地根据控制指令要求，稳定地达到需要的加工速度和位置精度，并尽量小地出现振荡和超调现象。 根据工作要求回转工作台分成两种类型，即数控转台和分度转台。数控转台在加工过程中参与切削，相当于进给运动坐标轴，因而对它的要求和进给传动系统的要求是一样的。分度转台只完成分度运动，主要要求分度精度指标和在切削力作用下保持位置不变的能力。转塔刀架在原理和结构上都和分度转台类似。
数控机床的机械结构 在数控机床发展的最初阶段，其机械结构与通用机床相比没有多大的变化，只是在自动变速、刀架和工作台自动转位和手柄操作等方面作些改变。随着数控技术的发展，考虑到它的控制方式和使用特点，才对机床的生产率、加工精度和寿命提出了更高的要求。数控机床的主体机构有以下特点：1）由于采用了高性能的无级变速主轴及伺服传动系统，数控机床的极限传动结构大为简化，传动链也大大缩短；2）为适应连续的自动化加工和提高加工生产率，数控机床机械结构具有较高的静、动态刚度和阻尼精度，以及较高的耐磨性，而且热变形小；3）为减小摩擦、消除传动间隙和获得更高的加工精度，更多地采用了高效传动部件，如滚珠丝杠副和滚动导轨、消隙齿轮传动副等；4）为了改善劳动条件、减少辅助时间、改善操作性、提高劳动生产率，采用了刀具自动夹紧装置、刀库与自动换刀装置及自动排屑装置等辅助装置。根据数控机床的适用场合和机构特点，对数控机床结构因提出以下要求： 一、较高的机床静、动刚度 数控机床是按照数控编程或手动输入数据方式提供的指令自动进行加工的。由于机械结构（如机床床身、导轨、工作台、刀架和主轴箱等）的几何精度与变形产生的定位误差在加工过程中不能人为地调整与补偿，因此，必须把各处机械结构部件产生的弹性变形控制在最小限度内，以保证所要求的加工精度与表面质量。 为了提高数控机床主轴的刚度，不但经常采用三支撑结构，而且选用钢性很好的双列短圆柱滚子轴承和角接触向心推力轴承铰接出相信忒力轴承，以减小主轴的径向和轴向变形。为了提高机床大件的刚度，采用封闭界面的床身，并采用液力平衡减少移动部件因位置变动造成的机床变形。为了提高机床各部件的接触刚度，增加机床的承载能力，采用刮研的方法增加单位面积上的接触点，并在结合面之间施加足够大的预加载荷，以增加接触面积。这些措施都能有效地提高接触刚度。 为了充分发挥数控机床的高效加工能力，并能进行稳定切削，在保证静态刚度的前提下，还必须提高动态刚度。常用的措施主要有提高系统的刚度、增加阻尼以及调整构件的自振频率等。试验表明，提高阻尼系数是改善抗振性的有效方法。钢板的焊接结构既可以增加静刚度、减轻结构重量，又可以增加构件本身的阻尼。因此，近年来在数控机床上采用了钢板焊接结构的床身、立柱、横梁和工作台。封砂铸件也有利于振动衰减，对提高抗振性也有较好的效果。 二、减少机床的热变形 在内外热源的影响下，机床各部件将发生不同程度的热变形，使工件与刀具之间的相对运动关系遭到破环，也是机床季度下降。对于数控机床来说，因为全部加工过程是计算
数控机床的组成分类及特点 数控机床的组成 ①控制介质 人和数控机床联系的媒介物。控制介质可以是穿孔带，也可以是穿孔卡、磁带、磁盘或其他可以储存代码的载体，有些直接集成在CAD/CAM中。 ②数控装置 数控装置是数控机床的中枢，在普通数控机床中一般由输入装置、存储器、控制器、运算器和输出装置组成。数控装置接收输入介质的信息，并将其代码加以识别、储存、运算，输出相应的指令脉冲以驱动伺服系统，进而控制机床动作。在计算机数控机床中，由于计算机本身即含有运算器、控制器等上述单元，因此其数控装置的作用由一台计算机来完成。 ③伺服系统 其作用是把来自数控装置的脉冲信号转换成机床移动部件的运动，包括信号放大和驱动元件。其性能好坏直接决定加工精度、表面质量和生产率。 ④机床 早期采用通用车床，现在采用了新的加强刚性、减小热
变形、提高精度等方面的技术使其发生了很大的变化。 数控机床的分类 数控机床规格繁多，据不完全统计已有400多个品种规格。可以按照多种原则来进行分类。但归纳起来，常见的是以下面4种方法来分类的。 ①按工艺用途分类 一般数控机床、数控加工中心、多坐标数控机床 ②按运动轨迹分类 点位控制数控机床、点位直线控制数控机床、轮廓控制数控机床 ③按伺服系统的控制方式分类 开环控制数控机床、闭环控制数控机床、半闭环控制数控机床 ④按数控装置分类 硬件控制数控机床、软件控制数控机床 数控机床的特点 ①采用了高性能的主轴及伺服传动系统，机械结构得到简化，传动链较短； ②为了使连续性自动化加工，机械结构具有较高的动态刚度及耐磨性，热变形小； ③更多的采用高效率、高精度的传动部件，如滚珠丝
数控机床的适用范围及结构特点 1. 数控机床的适用范围 一般来说，数控机床特别适合于加工零件较复杂、精度要求高、产品更新频繁、生产周期要求短的场合。数控加工适用范围可用图7-7粗略表示。 图7-7所示为零件复杂及生产批量的不同，三种机床的应用范围的变化，当零件不太复杂，生产批量又较小时，宜采用通用机床；当生产批量很大，宜采用专用机床；而随着零件复杂程度的提高，数控机床越显得适用。目前，随着数控机床的普及，应用范围止由BCD向EFG线复杂性较低的范围扩大。 从图7-7中可看出通用机床、专用机床和数控机床零件加工批量与生产成本的关系。在多品种、中小批量生产情况下，采用数控机床总费用更为合理。 根据数控加工的优缺点及国内外大量应用实践，一般可按适用程度将零件分为三类： （1）最适用类 1）形状复杂，加工精度要求高，用通用机床无法加工或虽然能加工但很难保证产品质量的零件。 2）用数学模型描述的复杂曲线或曲面轮廓零件。 3）有难测量、难控制进给、难控制尺寸的不开敞内腔的壳体或盒型零件。 4）必须在依次装夹中合并完成铣、镗、铰或螺纹等多工序的零件。 （2）较适用类
1）在通用机床加工时极易受人为因素（如：情绪波动、体力强弱、技术水平高低等）干扰，零件价值又高，一旦质量失控会造成重大经济损失的零件； 2）在通用机床上加工时必须制造复杂的专用工装的零件。 3）需要多次更改设计后才能定型的零件。 4）在通用机床上加工需要作长时间调整的零件。 5）用通用机床加工时，生产率很低或体力劳动强度很大的零件。 （3）不适用类 1）生产批量大的零件。 2）装夹困难或完全靠找正定位来保证加工精度的零件。 3）加工余量不稳定，且数控机床上无在线检测系统可自动调整零件坐标位置的零件。 4) 必须用特定的工艺装备协调加工的零件。 2. 数控机床的结构特点 1）主运动常用交流或直流电动机拖动，采用变频调速，简化了主传动系统的机械结构，而且转速高、功率大，速度变换迅速、可靠；能无级变速。合理选择切削用量。 2）主轴部件和支承件均采用了刚度和抗振性较好的新型结构。如采用动静压轴承的主轴部件，采用钢板焊接结构的支承件等。 3）采用了摩擦因数很低的塑料滑动导轨、滚动导轨和静压导轨，以提高机床运动的灵敏性。 4）进给传动中，一方面采用无间隙的传动装置和元件，如滚珠丝杠副、静压蜗杆蜗条副、预加载荷的双齿轮齿条副等。另一方面采用消除间隙措施，如偏心套式、锥度齿轮式及斜齿轮垫片错齿等消隙结构。 5）采用了多主轴、多刀架的结构，以提高单位时间内的切削功率。 6）具有自动换刀和自动交换工件的装置，以减少停机时间。 7）采用自动排屑、自动润滑装置等。
第2章数控机床的典型结构与部件 2.1 数控机床的结构特点及要求 2.1.1数控机床的结构特点 由于数控机床的控制方式和使用特点，使数控机床与普通机床在机械传动和结构上有显著的不同，其特点有： （1）采用高性能的无级变速主轴及伺服传动系统，机械传动结构大为简化，传动链缩短。 （2）采用刚度和抗振性较好的机床新结构，如动静压轴承的主轴部件、钢板焊接结构的支承件等。 （3）采用在效率、刚度、精度等各方面较优良的传动元件，如滚珠丝杠螺母副、静压蜗杆副以及塑料滑动导轨、滚动导轨、静压导轨等。 （4）采用多主轴、多刀架结构以及刀具与工件的自动夹紧装置、自动换刀装置和自动排屑、自动润滑冷却装置等，以改善劳动条件、提高生产率。 （5）采取减小机床热变形的措施，保证机床的精度稳定，获得可靠的加工质量。 2.1.2数控机床的结构要求及措施 1．提高机床的静、动刚度 在数控机床加工过程中，加工精度除了取决于数控系统，还取决于数控机床本身的精度。而由机床床身、导轨工作台、刀架和主轴箱的几何精度和变形所产生的误差取决于它们的结构刚度，并且这些误差在加工过程不能进行人为的调整和补偿。因此，必须把移动件的重量和切削力引起的弹性变形控制在最小限度之内，以保证加工精度和表面质量。 为了提高机床的静刚度，在机床结构上常采用以下措施。 1）为提高机床主轴的刚度，常采用三支承结构，并且选用刚性好的双列短圆柱滚子轴承和角接触向心推力轴承，以减小主轴的径向和轴向变形。
2）为提高机床整体的刚度，常采用筋板结构。表2-1给出了方形截面立柱 在加筋前后的静刚度比值。从表中可以看出，加筋板后相对弯曲刚度和扭转刚度 均提高。 表2-1 方形截面立柱加筋前后的静刚度比值 加筋形式相对质量相对弯曲刚度相对扭曲刚度 1 1 1 1.24 1.17 1.38 1.34 1.21 8.86 1.63 1.32 17.7 3）在大型数控机床中，移动载荷对机床边形有较大的影响。常采用液压平 衡和重快平衡来减少构件的变形，如图2-1所示，利用重块有效地减小主轴箱左 右移动对横梁变形的影响。 图2-1重快平衡结构示意图 4）在数控车床中，为了提高刀架的刚度，要合理设计转台的大小和刀具的 数目，并且尽可能地减少a/b，（如图2-2所示，a为支点到切削力的距离，b为 支点到夹紧力的距离）。此外，在刀具外伸量一定的情况下，增大刀架底座的尺 寸是提高刚度的有效途径。
1、前言 数控技术集传统的机械制造技术、计算机技术、成组技术与现代控制技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。把传统制造业推进到了信息化制造时代，是现代工业实现自动化、柔性化、集成化生产的基础，是一种知识密集型和资金密集型的技术。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和发展及市场日益繁荣，其竞争也越来越激烈，人们对数控车床选择也有了更加广阔的范围，对的数控机床技术的掌握也越来越高。本设计着重对MJ-520型数控车床构造及性能做初步了解及FANUC-0TE系统程序的编制及加工工艺的应用做细致的介绍。 数控加工是机械制造业中的先进加工技术，在生产企业中，数控机床的使用越来越广泛。随着数控技术的发展，数控机床不仅在航空、造船、军工等领域广泛使用，而且也进入了汽车、机床等民用机械制造行业。目前，在机械制造行业中，单件小批量的生产所占的比例越来越大，机械产品的精度和质量也在不断的提高。因此，数控机床被广泛使用。 2、课题的现实意义 数控机床正在各行各业中得到广泛的应用。因此研究和设计数控机床有很强的现实意义。微机控制技术正在发挥出巨大的优越性。 根据教案要求，结合自己的资料掌握状况，选择数控机床工艺编程及操作加工作为毕业设计课题。 毕业设计是学生必须要经历的一个重要的实践环节。通过本环节的锻炼力争能把以前所学的知识融会贯通，从而达到温故而知新的目的，提高解决实际工程课题的能力。 3、数控编程的概念
众所周知，在普通机床上加工零件时，一般是由工艺人员按照设计图样事先制定好零件的加工工艺规程。在工艺规程中制定出零件的加工工序、切削用量、机床的规格及刀具夹具等内容。操作人员按工艺规程的各个步骤操作机床，加工出图样所给定的零件。也就是说零件的加工过程是由人来完成的。例如开车、停车、改变主轴转速、改变进给方向和速度、切削液的开、关等都是由工人手工操作的。 再有凸轮控制的自动车床或由仿形机床加工零件时，虽然不需要人对它进行操作，但必须根据零件的特点及工艺要求，设计出凸轮的运动曲线或靠模，由凸轮或靠模控制机床运动，最后加工出零件。在这个加工过程中，虽然避免了操作者直接操纵机床，但每一个凸轮机构或靠模，只能加工一种零件。当改变加工零件时，就要更换凸轮、靠模。因此，只能用于大批量、专业化生产中。 数控机床和以上两种机床是不一样的。它是按照事先便好的加工程序，自动的对被加工零件进行加工。我们把零件的加工工艺路线、工业参数、刀具的运动轨迹、位移量、切削参数（主轴转数、进给量、背吃刀量等）以及辅助功能（换刀、主轴正传、反转、切削液开、关等），按照数控机床规定的指令代码及程序格式编写成加工程序单，然后输入到数控机床的系统中，从而指挥机床加工零件。这种从零件图的分析到制成控制介质的全部过程叫做数控程序的编制。 从以上分析可以看出，数控机床与普通机床加工零件的区别在于数控机床是按照程序自动加工零件，而普通机床要由人来操作，我们只要改变控制机床动作的程序就可以达到加工不同零件的目的。因此，数控机床特别是用于加工小批量且行装复杂、要求精度高的零件。 从外观看，数控机床都有CRT屏幕，我们可以从屏幕上看到加工程序、各种工艺参数等内容。从内部结构看，数控机床没有变速箱，它的主运动和进给运动都是由直流或交流无机变速伺服电动机来完成的。另外，数控机床一般都有工件测量系统，在加工过程中，可以减少对工件进行人工测量的次数。 数字控制是用数字、字母和其他控制字符进行编程，来实现机械设备自动化的一种形式。号码，字母和符号是为特定的工作环境或工作而设定的一种适当的内编码。根据程序指示的改变，机械的加工也随之改变方式。更易改写程序的优越性使NC系统更适合加工微小体积的产品。与更换生产设备相比，通过编辑新的程序来实现产品的加工要容易得多。
数控车床的组成及主要技术参数 （一）数控车床的布局形式 数控车床的布局大都采用机、电、液、气一体化布局,全封闭或半封闭防护。 （二）数控车床的组成部分及其作用 数控车床是由床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。 .1．床身 数控车床的床身结构和导轨有多种形式, 主要有水平床身、倾斜床身、水平床身斜滑鞍等。中小规格的数控车床采用倾斜床身和水平床身斜滑鞍较多。倾斜床身多采用30o、45o、60o、75o和90o角, 常用的有45o, 60o和75o角。大型数控车床和小型精密数控车床采用水平床身较多。 2．主传动系统及主轴部件 数控车床的主传动系统一般采用直流或交流无级调速电动机, 通过皮带传动, 带动主轴旋转, 实现自动无级调速及恒切速度控制。主轴组件是机床实现旋转运动的执行件。 3．进给传动系统 进给传动系统如图2-3所示。横向进给传动系统是带动刀架作横向(X轴)移动的装置, 它控制工件的径向尺寸。纵向进给装置是带动刀架作轴向(Z轴)运动的装置, 它控制工件的轴向尺寸。 4．自动回转刀架 刀架是数控车床的重要部件, 它安装各种切削加工刀具, 其结构直接影响机床的切削性能和工作效率。 数控车床的刀架分为转塔式和排刀式刀架两大类。转塔式刀架是普遍采用的刀架形式, 它通过转塔头的旋转、分度、定位来实现机床的自动换刀工作。如图2-4所示。两坐标连续控制的数控车床, 一般都采用6~12工位转塔式刀架。排刀式刀架主要用于小型数控车床, 适用于短轴或套类零件加工。 （三）数控车床的主要技术参数 数控车床的主要技术参数有:最大回转直径,最大车削直径, 最大车削长度,最大棒料尺寸, 主轴转速范围, X、Z轴行程, X、Z轴快速移动速度, 定位精度, 重复定位精度, 刀架行程, 刀位数, 刀具装夹尺寸, 主轴头型式, 主轴电机功率,进给伺服电机功率, 尾座行程, 卡盘尺寸, 机床重量, 轮廓尺寸(长×宽×高)等。
金属切削数控机床的结构特点 1 数控机床的特点 数控在GB中的定义是“用数字化信号对机床运动及其加工过程进行控制的一种方法”。现代数控机床是集高新技术于一体的典型机电一体化加工设备。数控加工设备主要分切削加工、压力加工和特种加工(如数控电火花加工机床等)3类。切削加工类数控机床的加工过程能按预定的程序自动进行，消除了人为的操作误差和实现了手工操作难以达到的控制精度，加工精度还可以用软件来校正和补偿。因此，可以获得比机床精度还要高的加工精度及重复定位精度；工件在一次装夹后，能先后进行粗、精加工，配置自动换刀装置后，还能缩短辅助加工时间、提高生产率；由于机床的运动轨迹受可编程的数字信号控制，因而可以加工单件和小批量且形式复杂的零件，生产准备周期大为缩短。综上所述，数控机床具有精度高、效率高、自动化程度高和柔性好的特点。 从数控机床的生产现状和发展趋势看，由于微电子技术、信息处理技术等新技术、新工艺在机床行业的渗透和应用，它与普通机床相比不仅在机械结构性能方面发生了“质”和“形”的变化，且其外观造型也形成了自身独特的风格和特点。 2 数控机床机械结构设计的特点 数控机床虽然也有普通机床所具有的床身和立柱、导轨、工作台、刀架等部件。但为了与控制系统的高精度、高速度控制相匹配，对机床主机部分的结构设计还提出了高精度、高刚度、低惯量、低摩擦、无间隙、高谐振频率、适当的阻尼比等要求。由于机械结构形式是体现其性能的具体手段，是实现性能的核心因素(当然结构也受材料和工艺的影响)，因此，数控机床的关键部件在结构设计中也有了重大变化。 2.1 基础部件的结构特点 数控机床的基础件主要包括床身、立柱、工作台等支承件，它们的基本功能是支承承载和保持各执行器官的相对位置。数控机床集粗精加工于一体，既要能够承受粗加工时大吃刀、大走刀的最大切削力、又要
数控机床的机械结构(doc 5页)
数控机床的机械结构 在数控机床发展的最初阶段，其机械结构与通用机床相比没有多大的变化，只是在自动变速、刀架和工作台自动转位和手柄操作等方面作些改变。随着数控技术的发展，考虑到它的控制方式和使用特点，才对机床的生产率、加工精度和寿命提出了更高的要求。数控机床的主体机构有以下特点：1）由于采用了高性能的无级变速主轴及伺服传动系统，数控机床的极限传动结构大为简化，传动链也大大缩短；2）为适应连续的自动化加工和提高加工生产率，数控机床机械结构具有较高的静、动态刚度和阻尼精度，以及较高的耐磨性，而且热变形小；3）为减小摩擦、消除传动间隙和获得更高的加工精度，更多地采用了高效传动部件，如滚珠丝杠副和滚动导轨、消隙齿轮传动副等；4）为了改善劳动条件、减少辅助时间、改善操作性、提高劳动生产率，采用了刀具自动夹紧装置、刀库与自动换刀装置及自动排屑装置等辅助装置。根据数控机床的适用场合和机构特点，对数控机床结构因提出以下要求： 一、较高的机床静、动刚度 数控机床是按照数控编程或手动输入数据方式提供的指令自动进行加工的。由于机械结构（如机床床身、导轨、工作台、刀架和主轴箱等）的几何精度与变形产生的定位误差在加工过程中不能人为地调整与补偿，因此，必须把各处机械结构部件产生的弹性变形控制在最小限度内，以保证所要求的加工精度与表面质量。 为了提高数控机床主轴的刚度，不但经常采用三支撑结构，而且选用钢性很好的双列短圆柱滚子轴承和角接触向心推力轴承铰接出相信忒力轴承，以减小主轴的径向和轴向变形。为了提高机床大件的刚度，采用封闭界面的床身，并采用液力平衡减少移动部件因位置变动造成的机床变形。为了提高机床各部件的接触刚度，增加机床的承载能力，采用刮研的方法增加单位面积上的接触点，并在结合面之间施加足够大的预加载荷，以增加接触面积。这些措施都能有效地提高接触刚度。 为了充分发挥数控机床的高效加工能力，并能进行稳定切削，在保证静态刚度的前提下，还必须提高动态刚度。常用的措施主要有提高系统的刚度、增加阻尼以及调整构件的自振频率等。试验表明，提高阻尼系数是改善抗振性的有效方法。钢板的焊接结构既可以增加静刚度、减轻结构重量，又可以增加构件本身的阻尼。因此，近年来在数控机床上采用了钢板焊接结构的床身、立柱、横梁和工作台。封砂铸件也有利于振动衰减，对提高抗振性也有较好的效果。 二、减少机床的热变形 在内外热源的影响下，机床各部件将发生不同程度的热变形，使工件与刀具之间的相对运动关系遭到破环，也是机床季度下降。对于数控机床来说，因为全部加工过程是计算

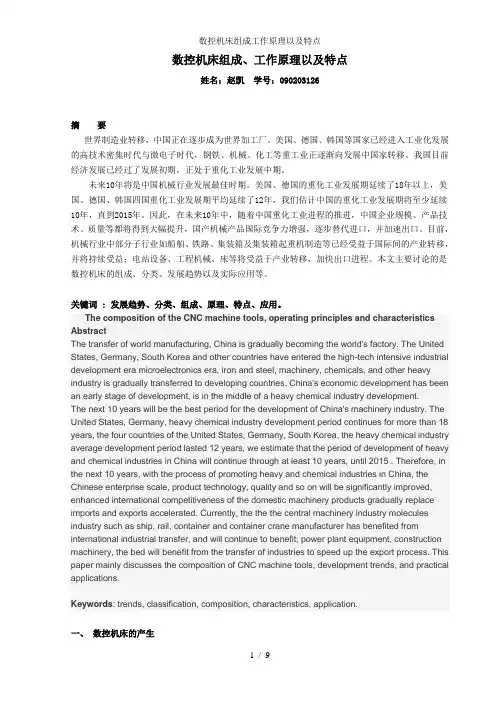

数控机床组成、工作原理以及特点 第一节数控机床的组成 数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体，见图2-1。 图2-1数控机床组成 一、控制介质 数控机床工作时，不要人去直接操作机床，但又要执行人的意图，这就必须在任何数控机床之间建立某种联系，这种联系的中间媒介物称之为控制介质。 在普通机床上加工零件时，由工人按图样和工艺要求进行加工。在数控机床加工时，控制介质是存储数控加工所需要的全部动作和刀具相对于工件位置等信息的信息载体，它记载着零件的加工工序。数控机床中，常用的控制介质有穿孔纸带、穿孔卡片、磁带和磁盘或其他可存储代码的载体，至于采用哪一种，则取决于数控装置的类型。早期时，使用的是8单位（8孔）穿孔纸带，并规定了标准信息代码ISO（国际标准化组织制定）和EIA（美国电子工业协会制定）两种代码。
