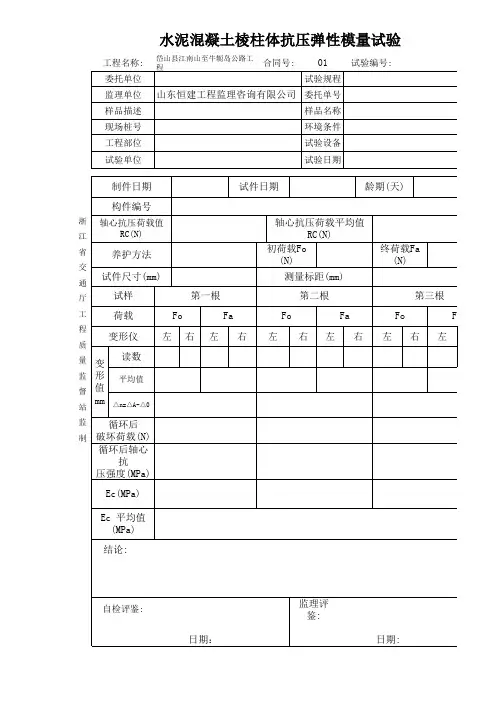

砼抗压弹性模量试验记录
6. 动弹性模量试验 6.0.1 本方法适用于采用共振法测定混凝土动弹性模量。 6.0.2 动弹性模量试验采用尺寸为100mm×100mm×100mm的棱柱体试件。6.0.3 试验设备应符合下列规定： 1 共振法混凝土动弹性模量测定仪输出频率可调节范围应为（100—200）Hz，输出功率应能使试件产生受迫振动。 2 试件支撑体应采用厚度为20mm的泡沫塑料垫，宜采用表观密度为（16—18）Kg/m3的聚苯板 3 称量设备的最大量程应为20kg，感量不应超过5g。 6.0.4 试验步骤 1 首先应测量试件的质量与尺寸。试件的质量应精确至0.01kg，尺寸的测量应精确至1mm。 2 测定完试件的质量和尺寸后，应将试件放置在支撑体中心位置，成型面应向上，并应将激振换能器的测杆轻轻的压在试件长边侧面中线的1/2处，接收换能器的测杆轻轻的压在试件长边侧面中线距端面5mm处。在测杆接触试件前，宜在测杆于试件接触面涂一薄层黄油或凡士林作为耦合介质，测杆压力的大小应以不出现噪音为准。 3 放置好测杆后，应先调整共振仪的的激振功率和接收增益旋钮至适当位置，然后变换激振频率，并应注意观察指示电表的指针偏转。当指针偏转为最大时，表示试件到达共振状态，应以这时所示的共振频率作为试件的基频振动频率。每一次测量应重复测量两次以上。当两次连续测值之差不超过两个测值的算术平均值的0.5%时，应取这两个测值的算术平均值作为试件的基频振动频率。 4 当用示波器作为显示的仪器时，示波器的图形调成一个正圆时，应将接收换能器移至距试件端部0.224倍试件长处，当指示电表示值为零时，应将其作为真实的共振峰值。 6.0.5 试验结果计算及处理应符合下列规定： 1 动弹性模量应按下式计算： =13.244×10-4×WL3f2/a4 E d ——混凝土动弹性模量（Mpa）； 式中：E d a——正方形截面试件的边长（mm）；
水泥混凝土抗弯拉弹性模量试验方法 1、目的、适用范围和引用标准 本方法规定了测定水泥混凝土抗弯拉弹性模量的方法和步骤。抗弯拉弹性模量是以 1/2抗弯拉强度时的加荷为准。 2、每组6根同龄期同条件制作的试件，3根用于测定抗弯拉强 度，3根则用作抗弯拉弹性模量试验。 3、试验步骤 （1）至试验龄期时，自养护室取出试件，用湿布覆盖， 避免其湿度变化。清除试件表面污垢，修平与装置接触的 试件部分（对抗弯拉强度试件即可进行试验）。在试件上 下面即成型时两侧面）戈U出中线和装置位置线，在千分 表架共四个脚点处，用于毛巾先擦干水分，再用 502胶 水粘牢小玻璃片，量出试件中部的宽度和高度，精确至 1mm。 （2）将试件安放在支座上，使成型时的侧面朝天上， 千分表架放在试件上，压头及支座线垂直于试件 中线且无偏心加载情况，而后缓缓加上约1kN压 力，停机检查支座等各接缝处有无空隙（必要时需加金属
薄垫片），应确保试件不扭动，而后安装千分表，其触 电及表架触点稳立在小玻璃片上。 （3）取抗弯拉极限荷载平均值的 1/2 为抗弯拉弹性模 量试验的荷载标准（即F0.5）进行5次加卸荷载循环，由 1kN 起，以 0.15Kn/s-0.25Kn/s 的速度加荷， 至 3kN 刻度处停机（设为 Fo ），保持约 30s （在此段 加荷时间中，千分表指针应能起动，否 则应提高Fo至4kN等），记下千分表读数△ o, 而后 继续加至F0.5,保持约30s,记下千分表读数△ 0.5；再以同样速度卸荷至 1kN，保持约30s,为第一 次循环。 （4）同第一次循环,共进行五次循环,取第五次循环 的挠度值相差大于 0.5g时，须进行第六次循环， 直到两次相邻循环挠度值之差符合上述要求为止,取最后 一次挠度值为准。 （ 5）当最后一次循环完毕,检查各读数无误后,立即 去掉千分表,继续加荷直至试件折断,记下循环 后抗弯拉强度f‘ f观察断裂面形状和位置。如 1 > 断面在三分点外侧，则此根试件结果无效；如有两根试件 结果无效，则该组试验无效。
快速冻融（含动弹性模量）试验3D动画补充材料本动画配套《普通混凝土长期性能和耐久性性能试验方法标准》GB/T50082-2009中“冻融试验—快冻法”。快冻法参考美国ASTM C666标准，适用于测定混凝土试件在水冻水融的条件下，以经受的冻融循环次数来表示的混凝土抗冻性能。抗冻标号用符F和相对动弹性模量下降至60%或质量损失率达5%时的最大循环次数表示。如F50、F150、F300等。 动画中同时包含对《普通混凝土长期性能和耐久性性能试验方法标准》GB/T50082-2009中“动弹性模量试验”的操作演示，该试验适用于采用共振法来测定混凝土的动弹性模量。一试验主要器材列表 1.混凝土搅拌机（图示：双卧轴混凝土试验用搅拌机） 2.混凝土振动台
3.快速冻融试验机 （注：应符合JG/T243相关规定）4.橡胶试件盒
（注：导温性能良好） 5.电子天平 （注：量程不小于20kg，感量大于5g）6.共振法混凝土动弹仪
（注：输出频率在（100~20000）Hz之间）7.聚苯泡沫板 （注：厚度约为20mm） 8.其他器材 温度传感器：精度±0.5℃，量程（-20~20）℃
钢尺 湿布 黄油或凡士林 测温试件（试件中部预埋温度传感器） 二 试验试件要求 1. 应采用尺寸为100mm×100 mm×400mm 的棱柱体试件，每组试件应为3 块。 2. 成型试件时，不得采用憎水性脱模剂。 3. 除制作冻融试件外，尚应制作同样形状、尺寸，且中心埋有热电偶的测温试件，测温试 件应采用防冻液作为冻融介质。测温试件所用混凝土的抗冻性能应高于被测试件。测温试件的温度传感器（热电偶）应确保埋设在试件中心。不应采用钻孔后直接插入的方式埋设温度传感器。 三 试验步骤 试验步骤请观看试验动画。 四 数据处理 1. 相对动弹性模量应按下式计算： 100202×=i ni i f f P 式中：i P ——经N 次冻融循环后第i 个混凝土试件的相对动弹性模量（%），精确至0.1； ni f ——经N 次冻融循环后第i 个混凝土试件的横向基频（Hz ） ； i f 0——冻融循环试验前第i 个混凝土试件横向基频初始值（Hz ） ； 平均相对动弹性模量应为一组3个混凝土试件相对动弹性模量的平均值。
试验表22 施工单位：××市政工程有限公司××年 7 月 15 日工程名称××市××路道路工程部位路面强度等级C35 养护方法标准养护 试块组数设计强度平均值标准差 合格判定 系数 最小值评定数据 n=64 f cu,k=35 m fcu=41.006S fcu=3.847λ1=1.60 λ2=0.85 f cu,min =35.3 0.9f cu,k =31.5 (MPa) 0.95f cu,k =33.25 1.15 f cu,k =40.25 m fcu-λ1·S fcu= λ2·f cu,k= 每组强度值：(MPa) 39.7 39.4 40.1 38.7 40.4 40.1 45.3 40.4 57.3 40.7 51.0 42.8 40.3 40.1 37.8 39.7 38.2 40.7 39.7 43.4 40.7 39.9 39.9 40.0 35.3 41.6 49.8 42.1 40.9 49.4 41.2 40.9 42.5 48.0 35.5 46.4 42.7 39.8 42.2 39.1 37.5 38.5 37.2 40.7 39.8 40.4 36.6 38.4 38.5 37.0 38.4 42.1 38.4 39.9 37.8 37.2 38.5 42.2 39.9 49.4 41.8 40.9 39.3 40.3 评定依据：《混凝土强度检验评定标准》GBJ107－87 结论用统计方法评定结果，该批混凝土试块强度符合规范与设计要求 1）统计组数n≥10组时：m fcu -λ1·S fcu≥0.9 f cu,k；f cu,min≥λ2·f cu,k 2）非统计方法：m fcu≥1.15 f cu,k；f cu,min≥0.95 f cu,k 施工项目技术负责人：制表：计算：制表日期：××年×月
水泥混凝土抗弯拉弹性 模量试验方法 Revised at 2 pm on December 25, 2020.
水泥混凝土抗弯拉弹性模量试验方法 1、目的、适用范围和引用标准 本方法规定了测定水泥混凝土抗弯拉弹性模量的方法和步骤。抗弯拉弹性模量是以1/2抗弯拉强度时的加荷为准。 2、每组6根同龄期同条件制作的试件，3根用于测定抗弯拉强 度，3根则用作抗弯拉弹性模量试验。 3、试验步骤 （1）至试验龄期时，自养护室取出试件，用湿布覆盖，避免其湿度变化。清除试件表面污垢，修平与装置接触 的试件部分（对抗弯拉强度试件即可进行试验）。在 试件上下面即成型时两侧面）划出中线和装置位置 线，在千分表架共四个脚点处，用于毛巾先擦干水 分，再用502胶水粘牢小玻璃片，量出试件中部的宽 度和高度，精确至1mm。 （2）将试件安放在支座上，使成型时的侧面朝天上，千分表架放在试件上，压头及支座线垂直于试件中线且无 偏心加载情况，而后缓缓加上约1kN压力，停机检查 支座等各接缝处有无空隙（必要时需加金属薄垫
片），应确保试件不扭动，而后安装千分表，其触电 及表架触点稳立在小玻璃片上。 （3）取抗弯拉极限荷载平均值的1/2为抗弯拉弹性模量试验的荷载标准（即）进行5次加卸荷载循环，由1kN 起，以s的速度加荷，至3kN刻度处停机（设为 Fo），保持约30s（在此段加荷时间中，千分表指针 应能起动，否则应提高Fo至4kN等），记下千分表 读数△o，而后继续加至，保持约30s，记下千分表读 数△；再以同样速度卸荷至1kN，保持约30s，为第 一次循环。 （4）同第一次循环，共进行五次循环，取第五次循环的挠度值相差大于μm时，须进行第六次循环，直到两次 相邻循环挠度值之差符合上述要求为止，取最后一次 挠度值为准。 （5）当最后一次循环完毕，检查各读数无误后，立即去掉千分表，继续加荷直至试件折断，记下循环后抗弯拉 强度f′f，观察断裂面形状和位置。如断面在三分点外 侧，则此根试件结果无效；如有两根试件结果无效， 则该组试验无效。 4、试验结果 （1）混凝土抗弯拉弹性模量E f按支梁在三分点各加荷载2的跨中挠度公式反算求得：

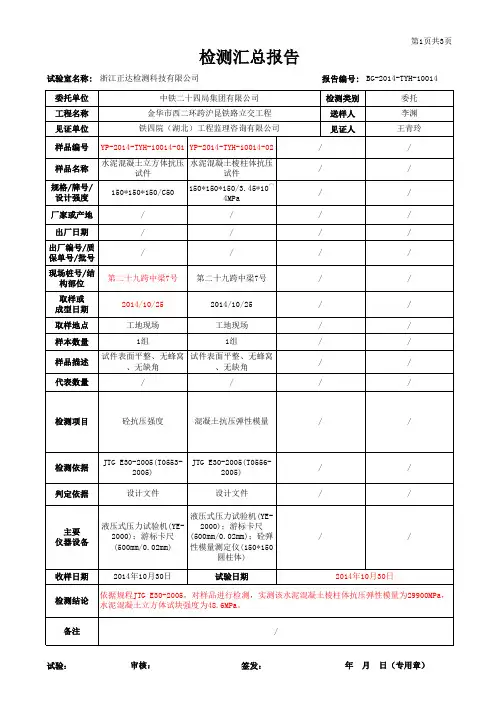

日期：2018年3月12日星期一 主题：水泥混凝土棱柱体抗压弹性模量试验 主讲人：李淑平 记录人：王丽 内容： 一、目的、适用范围 测定水泥混凝土在静力作用下的受压弹性模量。（水泥混凝土的受压弹性模量取轴心抗压强度1/3时对应的弹性模量） 适用于各类水泥混凝土的直角棱柱体试件。 二、试件制备 试件尺寸：150*150*300 mm 每组为同龄期同条件制作和养护的试件6根，其中3个根用于测定轴心抗压强度，3根做弹性模量试验。 三、试验步骤 详见JTG E30-2005《公路工程水泥及水泥混凝土试验规程》103-105页。其中注意事项： 1.加荷/卸荷速率：0.6MPa/s±0.4MPa/s（13.5kN/s±9kN/s） 2.弹性模量加荷方法：
F0=0.5MPa； Fa=1/3棱柱体轴心抗压强度值。 四、试验结果 1.混凝土抗压弹性模量Ec： 式中：Ec--混凝土抗压弹性模量（MPa），精确至100MPa； Fa--终荷载（N）（1/3轴心抗压强度对应的荷载值）； F0--初荷载（N）（0.5MPa对应的荷载值，即11.25kN）； L--测量标距（mm）（即150mm）； A--试件承压面积（mm2）（即22500mm2）； Δn--最后一次加荷时，试件两侧在Fa及F0作用下变形差平均值（mm）： ?a--Fa时标距间试件变形（mm）； ?b--F0时标距间试件变形（mm）。 2.以3根试件试验结果的算术平均值为测定值。如果其循环后的任一根与循环前轴心抗压强度之差超过后者的20%，则弹性模量值按另两根试件试验结果的算术平均值计算；如有两根试件试验结果超出循环前轴心抗压强度的20%，则试验结果无效。
2 用拉伸法测金属丝的杨氏弹性模量 一、 实验目的 1. 学会用光杠杆法测量杨氏弹性模量； 2. 掌握光杠杆法测量微小伸长量的原理； 3. 学会用逐差法处理实验数据； 4. 学会不确定的计算方法，结果的正确表达； 5. 学会实验报告的正确书写。 二、 实验仪器 杨氏弹性模量测量仪 （ 型号见仪器上 ）（包括望远镜、测量架、光杠杆、标尺、砝 码）、 钢卷尺（0-200cm ,0.1 、游标卡尺（0-150mm,0.02）、螺旋测微器（0-150mm,0.01） 三、 实验原理 在外力作用下，固体所发生的形状变化成为形变。它可分为弹性形变和塑性形变两种。 本实验中，只研究金属丝弹性形变，为此，应当控制外力的大小，以保证外力去掉后，物体 能恢复原状。 最简单的形变是金属丝受到外力后的伸长和缩短。金属丝长L ，截面积为S ，沿长度 方向施力F 后，物体的伸长 L ，则在金属丝的弹性限度内，有： L 我们把E 称为杨氏弹性模量。 如上图： E = S L L x n tg L = 2x D n n = n - n )
4 四、 实验内容 ＜ 一＞ 仪器调整 1. 杨氏弹性模量测定仪底座调节水平； 2. 平面镜镜面放置与测定仪平面垂直； 3. 将望远镜放置在平面镜正前方 1.5-2.0m 左右位置上； 4. 粗调望远镜：将镜面中心、标尺零点、望远镜调节到等高，望远镜上的缺口、 准 星对准平面镜中心，并能在望远镜上方看到尺子的像； 5. 细调望远镜：调节目镜焦距能清晰的看到叉丝，并先调节物镜焦距找到平面镜， 然后继续调节物镜焦距并能看到尺子清晰的像； 6. n 0 一般要求调节到零刻度。 ＜二＞测量 7. 计下无挂物时刻度尺的读数n 0 ； 8. 依次挂上1kg 的砝码，七次，计下n 1,n 2,n 3,n 4,n 5,n 6,n 7 ； 9. 依次取下1kg 的砝码，七次，计下 n 1',n 2',n 3',n 4',n 5 ,n 6',n 7'； 10. 用米尺测量出金属丝的长度 L （两卡口之间的金属丝）、镜面到尺子的距离D ； 11. 用游标卡尺测量出光杠杆x 、用螺旋测微器测量出金属丝直径d 。 ＜三＞数据处 理方法——逐差法 1. 实验测量时，多次测量的算术平均值最接近于真值。但是简单的求一下平均还 是 不能达到最好的效果，我们多采用逐差法来处理这些数据。 2. 逐差法采用隔项逐差： (n 4-n 0)+(n 5-n 1)+(n 6-n 2)+(n 7 -n 3) 五、 实验数据记录处理 4 8 FLD x d 2 x n 2D 3. 注：上式中的 n 为增重4kg 的金属丝的伸长量。
试验一 弹性模量和泊松比的测定实验 弹性模量和泊松比的测定实验大纲 1. 通过材料弹性模量和泊松比的测定实验，使学生掌握测定材料变形的基本方法，学会拟定实验加载方案，验证虎克定律。 2. 电测材料的弹性模量和泊松比，使学生学会用电阻应变计和电阻应变仪测量材料的变形。主要设备：材料试验机或多功能电测实验装置；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。 拉伸弹性模量（E ）及泊松比（μ）的测定指导书 一、实验目的 1、用电测法测量低碳钢的弹性模量E 和泊松比μ 2、在弹性范围内验证虎克定律 二、实验设备 1、电子式万能材料试验机 2、XL 2101C 程控静态电阻应变仪 3、游标卡尺 三、实验原理和方法 测定材料的弹性模量E ，通常采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其关系式为: （1-1） 由此可得 （1-2） 式中：E ：弹性模量 P ：载荷 S 0：试样的截面积 ε：应变 ΔP 和Δε分别为载荷和应变的增量。 由公式（1-2）即可算出弹性模量E 。 实验方法如图1-1所示，采用矩形截面的拉伸试件，在试件上沿轴向和垂直于轴向的两面各贴两片电阻应变计，可以用半桥或全桥方式进行实验。 1、半桥接法：把试件两面各粘贴的沿轴向（或垂直于轴向）的两片电阻应变计（简称工作片）的两端分别接在应变仪的A 、B 接线端上，温度补偿片接到应变仪的B 、C 接线端上，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变轴r ε值（或横向应变值横r ε）。再将实际测得的值代入（1-2）式中，即可求得弹性模量E 之值。
2、全桥接法：把两片轴向（或两片垂直于轴向）的工作片和两片温度补偿片按图1-1中（a)(或（b))的接法接入应变仪的A 、B 、C 、D 接线柱中，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变值轴r ε（或垂直于轴向横r ε），将所测得的ε值代入（1-2）式中，即可求得弹性模量E 之值。 在实验中，为了尽可能减少测量误差，一般采用等增量加载法，逐级加载，分别测得各相同载荷增量△P 作用下产生的应变增量△r ε，并求出△r ε的平均值，这样由（1-2）式可以写成 （1-3） 式中， 为实验中轴向应变增量的平均值。这就是等量加载法测E 的计算公式。 图1-9测定 的贴片及接线方案 等量加载法可以验证力与变形间的线性关系。若各级载荷的增量△P 均相等，相应的由应变仪读出的应变增量△ε也应大致相等，这就验证了虎克定律。 测定泊松比μ值。受拉试件的轴向伸长，必然引起横向收缩。在弹性范围内，横向线应变ε横和轴向应变ε轴的比值为一常数，其比值的绝对值即为材料的泊松比，通常用μ表示。 （1-4） 四、实验步骤 1、测量试件的尺寸，将试件两面沿纵向和横向各贴一片电阻应变计的试件安装在电子拉伸试验机实验装置上。 2、根据采用半桥或全桥的测试方式，相应地把要测的电阻应变计和温度补偿片接在智能静态应变仪接线柱上。 3、打开静态应变仪电源，预热20分钟，设定好参数。 4、实验采用试验机自动加载，先对试件预加初载荷100N 左右，用以消除连接间隙等初始因素的影响，然后记下应变仪初始读数，当作相对零位，然后分级递增相等的载荷△P ＝20N ，分5级进行实验加载，从荷载开始，依次按120N 、140N 、160N 、180N 、200N 进行加载，记录下每级加载后应变仪上相应的读数。 实验至少进行两次，取线性较好的一组作为本次实验的数据。 五、实验结果处理 根据实验数据，分别算出算术平均值，再由式（1-5）和式（1-6）算出相应的弹性模量和泊松比值。 表格 轴向应变 载荷 120 N 140 N 160 N 180 N 200 N 100N
混凝土动态弹性模量测定仪 洛阳卓声检测仪器有限公司 混凝土弹性模量测定仪通过合适的外力给定试样脉冲激振信号，当激振信号中的某一频率与试样的固有频率相一致时，产生共振，此时振幅大，延时长，这个波通过测试探针或测量话筒的传递转换成电讯号送入仪器，测出试样的固有频率，由公式计算得出杨氏模量E、剪切模量G及泊松比U。 混凝土弹性模量测定仪本仪器适用于混凝土（砼）材料的杨氏模量、剪切模量、泊松比及阻尼比的测试，也可用于高温环境下进行高温弹性模量性能进行测试。符合标准GB/T 50082-2009 普通混凝土长期性能和耐久性能试验方法标准（动态弹性模量测试方法）、ASTM
C 215-14 Standard Test Method for Fundamental Transverse, Longitudinal, and Torsional Resonant Frequencies of Concrete Specimens、水泥、混凝土材料的弯曲固有频率、扭曲频率测试方法；ASTM E 1876-01（2009）Standard Test Method for Dynamic Young’s Modulus, Shear Modulus, and Poisson’s Ratio by Impulse Excitation of Vibration 固体材料杨氏模量、剪切模量和泊松比试验方法(脉冲激振法) 等。 混凝土弹性模量测定仪可对混凝土长期性及耐久性进行在线连续观测，也可对混凝土的最佳凝固时间进行连续在线测试，很大程度的缩短混凝土的研发周期，对混凝土的生产、使用及研发起到很到的辅助作用。 混凝土弹性模量测定仪技术参数 测试方法：脉冲激振法 测量范围：1～300GPa (可通过改变试样尺寸适当扩大量程) 测量项目：杨氏模量、剪切模量、泊松比及阻尼比 测量误差：±0.5％ 频率范围：20～22000Hz 频率精度：0.1HZ 灵敏度(mV/Pa): 1 mV/Pa 采样率：44.1k/48k/88.2k/96k/176.4k/192k Hz 输入阻抗：1.8KΩ 试样形状：长条状 试样尺寸：长度（30～200）mm；宽度（2～60）mm 长度/高度≥5 混凝土弹性模量测定仪仪器特点 ●无损检测，测后试样可用于其它测试； ●可测试材料的阻尼比，从室温至高温； ●非接触式检测，不需要与试样耦合，测后试样表面洁净； ●不需连续输出频率从小到大的正弦波信号给发射探头（此处采用国际推崇方法）； ●测试准确，操作简单、快速； ●可直观观察材料的共振峰，也可同一界面观察谐振峰（如果试样有层裂、大的缺陷时会 出现谐振峰）； ●采用进口高精度、稳定性好的传感器与数据处理器； ●采用国外先进软件，数据分析精度高，操作界面友好。
1.适用范围、检验参数及技术标准 1.1适用范围 普通混凝土、轻骨料混凝土 1.2检验参数 混凝土静力受压弹性模量 1.3技术标准 GB/T 50081-2002 《普通混凝土力学性能试验方法》 2.检测环境 1.1 实验室制作混凝土试件及静置时间，温度应保持在20℃±5℃。 1.2 混凝土力学性能试件标准养护条件：温度20℃±2℃，相对湿度95%以上。 1.3 混凝土抗压、混凝土抗折试验环境温度：10℃~35℃。 3.检测设备 压力试验机（DY2008型），量程为0.2000KN，最小分度值为±1%。 微变型测量仪（），最小分度值0.001mm。 4.试样数量、代表批量 见表1。 5.1混凝土静力受压弹性模量试验 5.1.1设备、标准、环境检查 检查核对所需设备正常与否，必要时做记录； 检查核对产品标准和试验方法标准，并记录； 记录环境温度，并记录。 5.1.2试件制备、检查 5.1.2.1试件制备
试件制备依据标准：GB/T 50081-2002。 环境条件：混凝土拌合、试件成型及静置期间试验室的温度应保持在20℃±5℃。 试件制备的细节，注意事项： a.混凝土力学性能试验应以三个试件为一组，每组试件所用的拌合物应从同一盘混凝土中取样。 b.成型前，应检查试模尺寸并符合GB/T 50081-2002中的技术要求的规定；试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。 c.在实验室拌制混凝土时，其材料用量应以质量计，称量的精度：水泥、掺和料、水和外加剂为±0.5%；骨料为±0.1%。 d.取样或实验室拌制的混凝土应在拌制后尽短的时间内成型，一般不宜超过15min。 e.根据混凝土拌合物的稠度确定混凝土成型方法，坍落度不大于70mm的混凝土宜用振动振实；大于70mm的宜用捣棒人工捣实；检验现浇混凝土或预制构件的混凝土，试件成型方法宜与实际采用的方法相同。 f.取样或拌制好的混凝土拌合物应至少用铁锹再来回拌合三次。 g.按5.1.2.1e的规定，选择成型方法成型。 1）用振动台振实制作试件应按下述方法进行： ⅰ.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口； ⅱ.试模应附着或固定在符合GB/T 50081-2002第4.2节要求的振动台上，振动时试模不得有任何跳动，振动应持续到表面出浆为止，不得过振。 2）用人工插捣制作试件应按下述方法进行： ⅰ.混凝土拌合物应分两层装入模内，每层的装料厚度大致相等； ⅱ.插捣应按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层20~30mm；插捣时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试模内壁插拔数次； ⅲ.每层插捣次数按在100002 mm截面积内不得少于12次； ⅳ.插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。
竭诚为您提供优质文档/双击可除c50混凝土弹性模量表格 篇一：c50混凝土配比计算书 混凝土配合比试验计算单 c50混凝土配合比计算书 一、设计依据 tb10425-94《铁路混凝土强度检验评定标准》 tb10415-20xx《铁路桥涵工程施工质量验收标准》jgj55－20xx《普通混凝土配合比设计规程》tb10005-20xx《铁路混凝土结构耐久性设计规范》tb10424-20xx《铁路混凝土工程施工质量验收标准》gb/t50080-20xx《普通混凝土拌合物性能试验方法标准》gb/t50081-20xx《普通混凝土力学性能试验方法标准》 gb/t50082-20xx《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求二、技术条件及参数限值设计使用年限：100年；设计强度等级：c50；要求坍落度：160～200mm；胶凝材料最小用量360kg/m3；最大水胶比限值：0.55； 耐久性指标：56d电通量＜1000c；
三、原材料情况 1、水泥：徐州丰都物资贸易有限公司，p·o42.5（试验报告附后） 2、粉煤灰：中铁十五局集团物资有限公司，F 类Ⅱ级（试验报告附后） 3、砂子：（试验报告附后） 4、碎石：5～31.5mm连续级配碎石，5～10mm由石场生产；10～2０mm由石场生产；16～31.5mm由石场生产；掺配比例5～10mm为30%；10～20mm为50%；10～31.5mm为20%（试验报告附后） 5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂（试验报告附后） 6、水：混凝土拌和用水（饮用水）（试验报告附后） 四、设计步骤 （1）确定配制强度 根据《普通混凝土配合比设计规程》jgj55—20xx、《铁路桥涵工程施工质量验收标准》tb10415-20xx，混凝土的配制强度采用下式确定： fcu,0fcu,k1.645501.6456.059.（9mpa） （2）按照《铁路混凝土结构耐久性设计设计规范》 tb10005-20xx规定，根据现场情况： 1、成型方式：混凝土采用罐车运输，混凝土泵送施工工艺。 2、环境作用等级：l2、l 3、h3、h 4、t1、t2。 3、粉煤灰掺量要求：水胶比≤0.55，粉煤灰掺量要求
弹性模量的测量实验报告 一、拉伸法测量弹性模量 1、实验目的 (1) 学习用拉伸法测量弹性模量的方法; (2) 掌握螺旋测微计和读数显微镜的使用; (3) 学习用逐差法处理数据。 2、实验原理 （1）、杨氏模量及其测量方法 本实验讨论最简单的形变——拉伸形变,即棒状物体(或金属丝)仅受轴向外力作用而发生伸长的形变(称拉伸形变)。设有一长度为L ,截面积为S 的均匀金属丝,沿长度方向受一外力后金属丝伸长δL 。单位横截面积上的垂直作用力F /S 成为正应力,金属丝的相对伸长δL /L 称为线应变。实验结果指出,在弹性形变范围内,正应力与线应变成正比,即 L L E S F δ= 这个规律称为胡克定律，其中L L S F E //δ= 称为材料的弹性模量。它表征材料本身的性质,E 越大的材料,要使他发生一定的相对形变所需的单位横截面积上的作用力也越大，E 的单位为Pa(1Pa = 1N/m 2; 1GPa = 109Pa)。 本实验测量的是钢丝的弹性模量,如果测得钢丝的直径为D ,则可以进一步把E 写成: L D FL E δπ2 4= 测量钢丝的弹性模量的方法是将钢丝悬挂于支架上,上端固定,下端加砝码对钢丝施力F ,测出钢丝相应的伸长量δL ,即可求出E 。钢丝长度L 用钢尺测量,钢丝直径D 用螺旋测微计测量,力F 由砝码的重力F = mg 求出。实验的主要问题是测准δL 。δL 一般很小,约10?1mm 数量级,在本实验中用读数显微镜测量(也可利用光杠杆法或其他方法测量)。为了使测量的δL 更准确些,采用测量多个δL 的方法以减少测量的随机误差,即在钢丝下端每加一个砝码测一次伸长位置,逐个累加砝码,逐次记录伸长位置。通过数据处理求出δL 。
实验一动态法测定弹性模量 弹性模量是反映材料抵抗形变的能力、也是进行热应力计算、防热和隔热层计算、选用构件材料的主要依据。精确测试弹性模量对强度理论和工程技术都具有重要意义。弹性模量测定方法主要有三类： 1．静态法<拉伸、扭转、弯曲）：该法通常适用于金属试样，在大形变及常温下测定。该法载荷大，加载速度慢伴有弛豫过程，对脆性材料<石墨、玻璃、陶瓷）不适用、也不能完成高温状态下测定； 2．波传播法<含连续波及脉冲波法）：该法所用设备虽较复杂，但在室温下很好用，由于换能器转变温度低及切变换能器价格昂贵，不易获得而受限制； 3．动态法<又称共振法、声频法）：包括弯曲<横向）共振、纵向共振以及扭转共振法，其中弯曲共振法由于其设备精确易得，理论同实践吻合度好，适用各种金属及非金属<脆性材料）以及测定温度能在-180℃～3000℃左右进行而为众多国家采用。 本实验就是采用动态弯曲共振法测定弹性模量。 【实验目的】 1.了解动态法测定弹性模量的原理，掌握实验方法； 2.掌握外推法，会根据不同径长比进行修正，正确处理实验数据； 3.掌握判别真假共振的基本方法及实验误差的计算； 4.了解压电体、热电偶的功能，熟悉信号源及示波器和温控器的使用； 5.培养综合使用知识和实验仪器的能力。 【实验仪器】 动态弹性模量测定仪、功率函数信号发生器(5位数显、频率宽5～500KHz>、数显调节仪、悬挂测定支架及支撑测定支架、悬线、试样五根、激发-接收换能器、加热炉、高温悬线、声频放大器、听诊器、示波器。 【实验原理】 对长度直径条件的细长棒，当其作微小横振动<又称弯曲振动）时，其振动方程为： <13-1） 式中为竖直方向位移，长棒的轴线方向为，为试棒的杨氏模量，为材料密度，为棒横截 面，为其截面的惯性矩，。用分离变量法求解方程<13-1）的解，令 <13-2） <13-2）式代入<13-1）式得，该等式两边分别是变量和的函数，只有等于 一常数时才成立，设此常数为，则 <13-3） <13-4）设棒中各点均作谐振动，这两个线性常微分方程的通解为：
普通实验室弹性模量的几种测定方法总结 围相当广泛涉及的行业也很多，在新材料机械性能测定中，弹型模量模也是重要的内容。弹性模量几乎贯穿于材料力学的全部计算之中，而对于结构力学而言其计算过程中弹性模量也是必不可少的基本物理量。对普通理工科高校实验教学，针对弹性模量测量的几点方法和注意事项，希望能有利于广大师生。 关键词】弹性模量；普通高校实验教学：科研 弹性模量E，又称弹性系数，杨氏模量，是材料的弹性常数，其值表征材料抵抗弹性变形的能力单位为Pa。E的数值随材料而异，是通过实验测定的。可视为衡量材料产生弹性变形难易程度的指标，其值越大，材料发生一定弹性变形的应力也越大，即材料刚度越大，亦即在一定应力作用下，发生弹性变形越小。弹性模量是指材料在外力作用下产生单位弹性变形所需要的应力。它是反映材料抵抗弹性变形能力的指标，相当于普通弹簧中的刚度。弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。 弹性模量依据受力的不同，又分为以下几种：由于应力―应变曲线所代表的载荷类型的不同，弹性模量可以表述为：压缩弹性模量（或者受压缩时的弹性模量）；挠曲弹性模量（或者受挠曲时的弹性模量）；剪切弹性模量（或者受剪切时的弹性模量）；拉伸弹性模量（或者受拉伸时的弹性模量）；或者扭转弹性模量（或者受扭转时的弹性模量）。弹性模量也可以通过动态试验测定，在该试验中弹性模量可以从复合模量的公式
推导而得出。单独使用模量时一般是指拉伸弹性模量。通常剪切模量几乎等于扭转模量并且都被称为刚性模量。受拉伸和压缩时的弹性模量近似相等并且统称为杨氏模量（Youngs Modulus）。 下面将通过实验对这个弹性常数建立一定的感性认识和数量概念。 一、通过球铰引伸仪来测定弹性模量 1.仪器和设备：测E实验台、球铰引伸仪、千分表、砝码。测E实验台通过两级杠杆放大，放大率为100，增量为10N。当砝码为10N时，作用在试件上的拉力为1KN。 2.内容与原理：只要测得试样纵方向上的应变，材料弹性模量E便可求出。由于在弹性范围内，应力和应变成正比，因此可得： 其中，K-引伸仪放大倍数（K=2000）；-引伸仪标距（）；-纵向变形量A-试样横截面积；-载荷增量为了检验载荷与变形的关系是否符合虎克定律，并减少测量误差，试验时一般采用增量法加载荷。即把载荷分成若干相等的载荷，逐级加载。为了保证载荷不超了比例极限，加载前可估计算出试样的屈服载荷。以屈服载荷的70%～80%作为测定弹性模量的最高载荷。 3.方法和步骤：a、加载荷P，记录千分表读数。b、共分三级累积加载，依次记录千分表读数，并计算出平均变形量。c、卸掉砝码，整理实验结果。 二、电阻应变仪和球铰引伸仪测定E 1.仪器和设备：静态电阻应变仪、测E实验台、球铰引伸仪、千分表、
检测参数标准化流程 1 参数名称 水泥混凝土棱柱体抗压弹性模量 2 名称解释 水泥混凝土棱柱体抗压弹性模量是在静力作用下，应力有应变的比值，应力取混凝土棱柱体轴心抗压强度的三分之一。 3 标准规范 《试验机通用技术要求》（GB/T2611-1992 ） 《液压式压力试验机》（GB/T3722-1992） 《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》（T0521-2005） 《水泥混凝土棱柱体轴心抗压强度试验方法》（T0555-2005） 《杠杆千分表产品质量分等》（JB/T 54251-1994） 4目的和适用范围 本方法是测定水泥混凝土在静力作用下的受压弹性模量方法，水泥混凝土的受压弹性模量取轴心抗压强度1/3的对应的弹性模量。 5 设备与要求 （1）压力试验机或万能试验机应符合《液压式压力试验机》(GB／T3722-1992)及《试验机通用技术要求》(GB／T 2611-1992)，其测量精度为±1％，试件破坏荷载应 大于压力机全量程的20％且小于压力机全量程的80％。 （2）球座：应符合T0551的2.4要求。 （3）微变形测定仪：符合《杠杆千分表产品质量分等》中技术要求，千分表2个（0级或1级），或精度不低于0.001mm的其他仪表。 （4）微变形测量仪固定架二对：标距150mm，金属刚性框架，正中为千分表插座，两端有三个圆头长螺杆，可以调整高度。 （5）其它：502胶水、平口刮刀、小一字螺丝刀、直尺、铅笔等 6 环境要求 （1）实验室温湿度要求应满足：温度10℃～30℃，相对湿度大于50% （2）砼标准养护温度20℃±2℃，相对湿度大于95%;标准养护室内的试件应放在支架上，彼此间隔10-20mm，试件表面应保持潮湿，并不得用水直接冲淋。 7样品要求 (1) 混凝土棱柱体抗压弹性模量需2组试件，几何尺寸是否满足要求。当被测试件有明显缺陷，如试样承压面不平整度每100mm超过0.05mm，承压面与相邻面的不垂直度超过±1度时不得进行试验。
1.弹性模量的测量 3.2.1 试验仪器与方法 试验采用平板圆柱压头测定PV A-HA-Silk 复合水凝胶的压缩弹性模量。测试装置与应力松弛装置相同，在UMT-Ⅱ多功能微摩擦试验机上，压头尺寸为Ф4mm ，试验中试样厚度为1.5mm ，试样压缩位移为试样厚度的5/8，加载速度为5mm/min ，采样间隔为0.02s 。过程中初期产生的变形视作线弹性变形。 UMT-Ⅱ多功能微摩擦试验机直接采集压痕深度和压力随时间变化的数据，而压痕法测弹性模量所关注的是压力随压痕深度的变化关系，因此对从试验机上获得的数据做以下处理：将试验机中的“test file”转换为文本文档，根据压痕深度和压力的变化选取瞬时冲击的数据段，导入origin 软件后绘出压力随压痕变化的图像，将该图像进行线性拟合得到一条直线，进而使用origin 中的微分功能求出该直线的斜率，由弹性模量的定义式(3-4)可以求出PV A-HA-Silk 复合水凝胶的弹性模量值。 k Ap Fh E === εσ （3-4） 式中E ：弹性模量； σ：应力； ε：应变； F ：作用载荷； h ：试样厚度 A ：试样横截面积； p ：试样压缩变形 k ：应力应变曲线斜率 2.渗透率的测量 3.5.1 试验原理 (Testing Principle) 渗透率是指完全充满孔隙空间的、单位压力梯度下粘度为1cP 的流体通过单位横截面积孔隙介质的体积流量，是多孔介质允许流体通过能力的量度。在液体流动过程中，渗透率是衡量流体通过多孔材料的阻力或者摩擦力。根据达西定律[136]，液体流动速率与施加于多孔材料的压力梯度成正比，与液体粘度成反比，故 →→?=P k v μ (3-2) 其中，k 是多孔材料的渗透率，→ ?P 是驱动液体流动的压力梯度，μ是液体粘度，→v 是通过整个多孔介质 的体积流量速率。对于一维的流动方向来说，式(3-2)可以改为 dx dP k V A Q x μ== (3-3) 其中，Q 是不可压缩液体的体积流量速率，A 为液体通过多孔材料的截面积。
第 27卷第 1期 2007年 1月 物理实验 P H YSICS EXPERIM EN TA TION Vol. 27 No. 1 J an. ,2007
收稿日期 :2006206219作者简介 :刘燕 (1984- , 女 , 江苏盐城人 , 扬州大学物理科学与技术学院及本科生 . 指导教师 :周岚 (1959- , 女 , 江苏江堰人 , 扬州大学物理科学与技术学院副教授 , 研究方向为材料性能及物理课程 论 . 对动力学法测定材料弹性模量实验的研究 刘燕 , 周岚 (扬州大学物理科学与技术学院 , 江苏扬州 225002 摘要 :简要分析了动力学法测定材料弹性模量实验在理论推导中存在的困难 , 讨论了实验中悬丝的材料、直径等影响因素 , 并提出相关建议 ; 同时对 利用李萨如图形判断共振频率的方法做了介绍和说明 . 关键词 :弹性模量 ; 共振法 ; 共振频率 ; 悬丝 中图分类号 :O343文献标识码 :A文章编号 :100524642(2007 0120045204 1引言 弹性模量是表征固体材料抵抗形变能力的一 个重要物理量 , 是选定机械构件材料的依据之一 , 因此对弹性模量的准确测量非常重要 . 测量方法中 , 结果稳定、量方法 . , 而实际测量时棒是由悬丝吊着的 ,2种情况显然存在矛盾 ; 且悬丝的材质、直径不同时 , 测量结果也存在差异 , 并发现实验结果与有关文献中给出的结果不同 . 为此 , 我们对该实验做了进一步研究 . 本文分别从理论和实验两方面对该实验方法做了一些探讨 . 2理论推导中存在的困难 理论上 , 棒在自由振动情况下的运动方程 [1]
水泥混凝土棱柱体抗压弹性模量试验方法 1 目的、适用范围和引用标准 本方法规定了测定水泥混凝土圆柱体抗压弹性模量的方法，水泥混凝土的受压弹性模量取轴心抗压强度1/3时对应的弹性模量。 引用标准： GB/T 2611—1992《试验机通用技术要求》 GB/T 3722—1992《液压式压力试验机》 T0551—2005《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》 2仪器设备 (1)压力机或万能试验机：应符合T0551中2.3的规定。 (2)球座：应符合T0551的2.4规定。 (3)混凝土强度等级大于等于C60时，试验机上、下压板之间应各垫一钢垫板，平面尺寸应不小于试件的承压面，其厚度至少为25mm。钢垫板应机械加工，其平面度允许偏差±0.04mm，表面硬度大于等于55HRC；硬化层厚度约5mm。试件周围应设置防崩裂网罩。 3 试件制备和养护 3.1试件制备和养护应符合T0551中相关规定。 3.2混凝土抗压强度试件尺寸符合T 0551中表T0551-1规定。 3.3集料公称最大粒径符合T0551中表T0551-1规定。
3.4 对于现场芯样，长径比大于等于1。适宜的长径比为1.9-2.1，最大长径比不能超过2.1。芯样最小直径为100mm，直径至少是公称最大粒径的2倍。 3.5混凝土抗压强度试件要求同龄期者为一组，每组为三个同条件制作和养护的混凝土试块。 4试验步骤 4.1圆柱试件在试验前，务必进行端面整平。 4.2在破型前，保持试件原有湿度，在试验时擦干试件。测量其尺寸及外观。首先测量沿试件高度中央部位相互垂直的两个方向的直径，分别记为d1、d2。再分别测量相互垂直两个方向直径端点的四个高度。 4.3将试件置于上下压板之间，试件轴中心应与压力机几何对中。 4.4强度等级小于C30的混凝土取0.3MPa/s—0.5MPa/s的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/ s—0.8MPa/s 的加荷速度；强度等级大于C60的混凝土取0.8MPa/s—1.0MPa/s 的加荷速度。当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载F(N)。 5试验结果 5.1圆柱体试件抗压强度按下式计算：Fcc=4F/πd2 其中d按下式计算：d=（d1+d2）/2 5.2以3个试件测值的算术平均值为测定值，计算精确至0.1M Pa。三个测值中的最大值或最小值中如有一个与中间值之差超过
试验一弹性模量和泊松比的测定实验 弹性模量和泊松比的测定实验大纲 1. 通过材料弹性模量和泊松比的测定实验，使学生掌握测定材料变形的基本方法，学会拟定实验加载方案，验证虎克定律。 2. 电测材料的弹性模量和泊松比，使学生学会用电阻应变计和电阻应变仪测量材料的变形。主要设备：材料试验机或多功能电测实验装置；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。 拉伸弹性模量（E）及泊松比（μ）的测定指导书 一、实验目的 1 、用电测法测量低碳钢的弹性模量 E 和泊松比μ 2 、在弹性围验证虎克定律 二、实验设备 1 、电子式万能材料试验机 2 、XL 2101C 程控静态电阻应变仪 3 、游标卡尺 三、实验原理和方法 测定材料的弹性模量 E ，通常采用比例极限的拉伸试验，材料在比例极限服从虎克定律，其关系式为: （1-1） 由此可得 （1-2 ） 式中： E ：弹性模量 P ：载荷 ：试样的截面积 S ε：应变 ΔP 和Δε分别为载荷和应变的增量。 由公式（1-2）即可算出弹性模量 E 。 实验方法如图1-1所示，采用矩形截面的拉伸试件，在试件上沿轴向和垂直于轴向的两 面各贴两片电阻应变计，可以用半桥或全桥方式进行实验。 1、半桥接法：把试件两面各粘贴的沿轴向（或垂直于轴向）的两片电阻应变计（简称工作片）的两端分别接在应变仪的A、B 接线端上，温度补偿片接到应变仪的B、C 接线
端上，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变轴r ε值（或横向应变值横r ε）。再将实际测得的值代入（1-2）式中，即可求得弹性模量 E 之值。 2、全桥接法：把两片轴向（或两片垂直于轴向）的工作片和两片温度补偿片按图1-1中（a)( 或（b)) 的接法接入应变仪的 A 、 B 、 C 、 D 接线柱中，然后给试件缓慢加载，通过电 阻应变仪即可测出对应载荷下的轴向应变值轴r ε（或垂直于轴向横r ε），将所测得的ε值代入（1-2）式中，即可求得弹性模量 E 之值。 在实验中，为了尽可能减少测量误差，一般采用等增量加载法，逐级加载，分别测得各相同载荷增量 △P 作用下产生的应变增量 △r ε，并求出 △r ε的平均值，这样由（ 1-2）式可以 写成 （ 1-3） 式中， 为实验中轴向应变增量的平均值。这就是等量加载法测 E 的计算公式。
