DW15型低压万能断路器工作原理：
按下储能按钮，C相380V交流电从接线端子{43}和DF辅助触头、XK行程开关，通过继电器K1的线圈，回到{42}接线端子，回到A相，对继电器K1加电。继电器K1得电工作，触点吸合，继电器自保。此后，C相380V交流电从接线端子{41}经过继电器触点K1，通过电动机M，回到接线端子{42}，回到A相，对电动机加电。电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。
按下合闸按钮，C相380V交流电从接线端子{44}，通过释能线圈DT，经过DF辅助触头，回到{接线端子42}，回到A相，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。
按下分闸按钮，380V交流电A相从接线端子{47}，经过{46}、分闸按钮、{45}和辅助触头DF，通过分励线圈F1，再经过{48}，回到C相对分励线圈加电。分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。万能断路器各器件恢复初始状态，为下一次工作做好准备。
在开始工作时，欠压脱扣器线圈Q1就已被加电而闭合，并监视电压的状态。当前段线路停电或电压低于330V时，欠压脱扣器线圈断开，带动分励触点断开，主触点不吸合。
漏电保护器原理： 所谓漏电就是流入的电流和流出的电流不等，意味着电路回路中有其它分支，可能是电流通过人体进入大地。根据这个原理设计漏电保护。漏电保护器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。保护漏电流在30mA 以下。 空气开关原理： 空气开关就是过载保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。 两者各自实现的功能不同，不能互相代替！ 漏电保护器主要实现的是检测家庭供电回路中，有没有非正常电流。所谓非正常电流，指的是没有通过“火线→用电设备→零线”回路的电流，对于这种电流，保护器认为是漏电，它有可能是人触电造成的，也有可能是线路由于受潮对地漏电造成的。 如果上述非正常电流超过一定额度（通常阈值高为20mA）时，保护器就起控，断开供电回路。 保护器一定程度上减少了保护人触电的危险。 有的漏电保护器也有类似保险丝的功能，即总电流超过一定值时，保护器起起控。 但漏电保护器的起控，是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。 而实现任何方式下电流超标时都能断开功能的，只有保险丝。 所以，即使在电力系统中，各种自动控制和保护装置，也不能完全取代保险丝（在电力系统中，称作断路器）。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/a67799428.html,/
塑壳断路器的选用 2006-6-23 姚军 这篇文章被阅读了< 38 >次 摘要：结合塑壳断路器MCCB的常用电气参数，提出了各种MCCB的正确选用方法，指出了各电气参数之间的内在联系。 关键词:塑壳断路器选择使用 1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、XX 低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规X要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流A，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl左右可调。 Ir3——断路器的瞬时整定电流A，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl左右可调。 Ir4——断路器的单相接地整定电流A，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl左右可调。
空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。 短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。 具有复式脱扣器。反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。脱扣方式有热动、电磁和复式脱扣3种。 自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。 自动空气开关具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/a67799428.html,/
低压断路器工作原理图 1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱 5-热脱扣器 6-欠电压脱扣器 7-停止按钮 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
此主题相关图片如下，点击图片看大图： 1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱 5-热脱扣器 6-欠电压脱扣器 7-停止按钮 空开烧毁的原因： （一）触头系统 1.触头压力不足。因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。其方法可在动触头和
支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。 将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。 触头压力也可以用下式估算： 初压力=0.5*触头终压力，（公斤） 终压力=2.25*触头额定电流（安）/100（公斤） 根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。调节的办法是：钢丝越粗，弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小。绕制时用一根圆铁棒在老虎钳上，再在圆铁棒上齐密缠绕，所用铁棒直径要比弹簧内径小一些，因绕好后弹簧直径会增大，绕好后的弹簧应热处理，否则无弹性。 绕制弹簧:在台钳上用两块硬木板将钢丝夹紧，圆铁棒变成一个摇手柄，在一端开一个槽，将钢丝头钳入槽内，摇手柄将钢丝卷在铁棒上，匝与匝之间的节距，用厚度与节距相等的铁皮钳入匝与匝之间，用来控制节距。铁棒直径选用经验：直径0.9毫米以下钢丝应比弹簧直径小2毫米，0.9~1.63毫米的钢丝比弹簧直径小3毫米，1.63~2.6毫米的钢丝，圆铁棒直径应比弹簧直径小4毫米。 2.触头表面氧化。金属的氧化层是一种不良导体。触头温度越高，
空开、接触器、热继电器、按钮等元器件的结构和原理 授课人：王凯控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。 今天我们所说的空开、接触器、热继电器、按钮都属于低压电器。低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。 一、空开的结构和原理 空开的全名叫做空气开关，又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 1、空气开关的结构 DZ5-20型自动空气开关 以DZ5－20型自动空气开关为例，其外形及结构如图（一）（二）所示。 DZ5－20型自动空气开关其结构采用立体布置，操作机构在中间。外壳顶部突出红色分断按钮和绿色停止按钮，通过贮能弹簧连同杠杆机构实现开关的接通和分断；壳内底座上部为热脱扣器，由热元件和双金属片构成，作过载保护，还有一电流调节盘，用以调节整定电流；下部为电磁脱扣器，由电流线圈和铁芯组成，作短路保护用，也有一电流调节装置，用以调节瞬时脱扣整定电流；主触头系统在操作机构的下面，由动触头和静触头组成，用以接通和分断主电路的大电流并采用栅片灭弧；另外，还有常开和常闭触头各一对，可以作为信号指示或控制电路用；主．辅触头接线柱伸出壳外，便于接线。 2、空气开关的动作原理
如图（三）所示，1、2为自动空气开关的三副主触头（1为动触头，2为静触头），它们串联在被控制的三相电路中。当按下接触按钮14时，外力使锁扣3克服反力弹簧16的斥力，将固定在锁扣上面的动触头1与静触头2闭合，并由锁扣锁住搭钩4，使开关处于接通状态。 当开关接通电源后，电磁脱扣器．热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器6产生足够大的吸力，将衔铁8吸合并撞击杠杆7，使搭钩4绕转轴座5向上转动与锁扣3脱开，锁扣在反力弹簧16的作用下将三副主触头分断，切断电源。 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件13产生一定热量，促使双金属片12受热向上弯曲，推动杠杆7使搭钩与锁扣脱开，将主触头分断，切断电源。 欠电压脱扣器11的工作过程与电磁脱扣器恰恰相反，当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被分断。同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。 3、使用原则 1、自动空气开关的额定工作电压≥线路额定电压。 2、自动空气开关的额定电流≥线路负载电流。 3、热脱扣器的整定电流=所控制负载的额定电流。 4、电磁脱扣器的瞬时脱扣整定电流>负载电路正常工作时的峰值电流。 二、接触器的结构和原理 1、分类 通用接触器可大致分以下两类。
RMM2系列塑料外壳式断路器 安装使用说明书 上海电器股份有限公司人民电器厂 0LS.412.145
1．适用范围 RMM2 系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。断路器也可对电动机进行过载、欠电压和短路保护。 断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。 断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。 RMM2 塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。 RMM2 塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。断路器的通讯功能可通过外挂专用RMM2-Modbus 通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100 适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630 采用外挂、内置两种方式均可实现通讯功能。 RMM2 塑料外壳式断路器符合GB 14048.2，IEC 60947-2 标准的各项规定 2．正常工作条件 2.1 周围空气温度 2.1.1 上限值不超过+40 C 2.1.2 24h 的平均值不超过+35 C 2.1.3 下限值一般不低于-5 C 2.2 海拔 安装地点的海拔一般不超过2000m 2.3 大气条件 大气相对湿度在周围空气温度为+40 C 时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25C，并考虑到因温度变化发生在产品表面上的凝露。 2.4 污染等级 污染等级3 3．产品型号及含义 RM M 2 —□□/ □ 极数1） 额定短路分断能力级别2） 壳架等级额定电流 设计代号 塑料外壳式断路器 产品企业代号 注：1）三极断路器代号3 省略，四极断路器代号用4 表示。 2）额定短路分断能力级别为较高分断型时代号H 省略，标准型用S 表示，高分断型用L 表示。4．断路器的型式 4.1 极数：三极或四极； 4.2 电流种类：交流50 Hz； 4.3 闭合方式：手动或电动； 4.4 断开方式：手动或电动断开，过电流断开，欠电压脱扣器断开或分励脱扣器断开；
塑壳断路器选型标准 塑壳断路器适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。 类型型号额定电流(A) 分断能力 (Icu)kA400V 价格 2P 3P 4P 经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 - NF125-CW 50,63,80,100,125 10 430 614 - NF250-CW 125,150,175,200,225,250 18 850 1215 - NF400-CW 250,300,350,400 36 2194 3131 - NF630-CW 500,600,630 36 3265 4666 - NF800-CEW 400-800可调36 - 7426 - 标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491 NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061 NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576 NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831 NF160-SW 125,150,160 30 1102 1566 2039 NF160-SGW RT 125-160可调36 1318 1875 2451 NF160-SGW RE 80-160可调36 - 3935 5099 NF250-SW 125,150,175,200,225,250 30 1267 1803 2348 NF250-SGW RT 125-160,160-250可调36 1576 2153 2812 NF250-SGW RE 125-250可调36 - 4130 5366 NF400-SW 250,300,350,400 45 2596 3708 4810 NF400-SEW 200-400可调50 - 5644 7344 NF630-SW 500,600,630 50 3636 5202 6798 NF630-SEW 300-630可调50 - 7426 9641 NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782 NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142 NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315 NF160-HW 125,150,160 50 1288 1833 2379 NF160-HGW RT 125-160可调75 1545 2318 2853 NF160-HGW RE 80-160可调75 - 4316 5614 NF250-HW 125,150,175,200,225,250 50 1411 2019 2616 NF250-HGW RT 125-160,160-250可调75 1689 2421 3142 NF250-HGW RE 125-250可调75 - 4553 512 NF400-HEW 200-400可调70 - -6046 7849 NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257

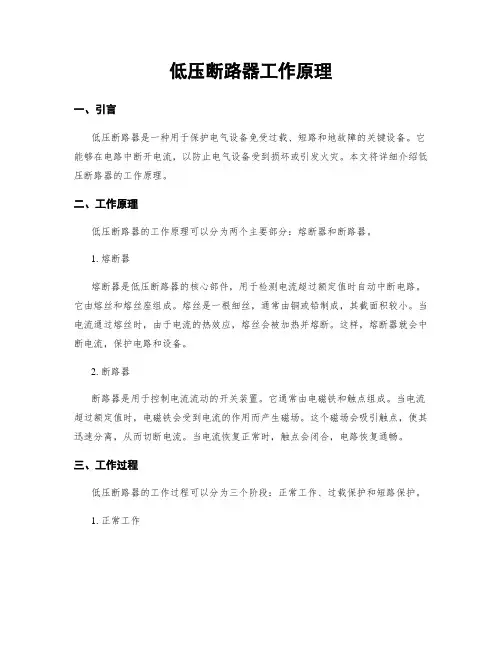

低压断路器的结构和工作原理? 断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。 短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。 具有复式脱扣器。反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。脱扣方式有热动、电磁和复式脱扣3种。. 空气开关内部比较精密，原理却甚为简单。它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。比较安全又不用换保险，是很好的推荐。 自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。 自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。 低压断路器的结构和工作原理 自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成 自动空气开关的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
FDDZ20LE（DZ）系列 带自动重合闸功能漏电保护断路器 使用说明书 广东佛电电器有限公司
1.用途 FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。 FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。 本产品执行GB14048.2/IEC60947-2标准。 2. 使用环境和工作条件 a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。 b.海拔：安装地点的海拔不超过2000m c.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。 d.污染等级：3级。 e.安装类别：III类 f.安装场所的外磁场在任何方向不超过磁场的5倍。 3. 型号及其含义
4. 主 要 技 术 性 能 4.1主要技术参数见（表2） FD 企业代号 DZ20LE 智能漏电保护断路器 （DZ ） 壳架等级电流（A ） -□□□
4.3 产品功能 剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。 进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。 进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。 进线缺相：断路器进线任一相电压低于50V时，6S内分闸保护，无自动重合闸。 负载过流：以壳架等级电流执行负载过流分闸保护，无自动重合闸。 负载短路：以壳架等级电流执行负载短路分闸保护，无自动重合闸。 进线断零：进线侧零线断开后，三相电压不平衡达到一定值，断路器分闸动作，恢复后，自动重合闸。 手动分合：带手柄装置，可手动分合闸。检修时，确保断路器明显断开，并不受电动控制。 电动合闸：正常运行时，对可允许自动重合闸的线路故障分闸，能电动自动执行合闸。 分合信号：把断路器运行分合状态以无源一组转换触点的形式输出。 外控分合：断路器分合闸控制可由外置按键控制，只能外接无源独立按键（钮）。 实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。 运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。 历史记录：动作信息记录可追溯查询历史分合闸原因等信息。 故障自诊：断路器重点关键器件和机构采取了比较完善的自检功能，出现故障以代码显示警告。 后备保护：当指令分闸没能执行成功时，自动启动后备分闸执行机构，不再执行自动重合闸指令。 过流可调：可设定断路器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。 显示界面：断路器系列有数码管和液晶屏两种显示方式供选择。 参数设定：断路器系列有功能档位拨码开关和菜单按键两种设置方式供选择。
空气开关的安装步骤和方法详解 常用的空气开关有1P、2P、3P、4P这四种，根据供电方式选择适用的就行。 1P就是所说的单线，其实是指单相，只能保护一根火线，适用于照明或小功率的220V电器; 2P用于一火一零的接线，一般用220V的电动机之类; 3P用于三根火线的接线，也就是380V的接线，一般用于380V的电器; 4P用于三火一零的接线，通常是用于带零线的380V电器，当然也能做总开关; 至于安装方法不一定用正规的配电箱，只要能把空气开关固定就行，卖空气开关的商店一般都有用于固定空气开关的卡槽出售，可以一起采购。最简单的方法就是把卡槽固定在木板或墙壁上，再把空气开关安装在卡槽上即可.每个家庭在用电时为保证安全必不可少一件电器，那就是空气开关。当空气开关安装错误，或者购买的空气开关不适合你家中电压，又或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。所以，知道空气开关的工作原理，了解如何安装空气开关、怎样正确给空气开关接线，对于家庭用电安全来说非常重要的。 空气开关原理 当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭
钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。 空气开关型号 1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。 2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。 3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50HZ单相230V。 4、DZ15系列塑料外壳式空气开关，适用于交流50HZ、额定电压380V、额定电流63A的电路中作为通断操作。 5、DZ20系列塑料外壳式空气开关适用于交流50HZ,额定绝缘电压660V,额定电压380V及以下,其额定电流至1250A。 6、四级空气开关主要用于交流50HZ、额定电压400V及以下,额定电流100至630A三相五线制的系统中,它能保证用户和电源完全断开,确保安全,从而解决其他任何空气开关不可克服的中性极电流不为零的弊端. 7、DZ47系列小型空气开关只要适用于交流50HZ/60HZ,额定工作电压为240V/415V及以下,额定电流至60A的电路中,该空气开关主要用于现代建筑物的电气线路及设备的过载、短路保护.
1、用途及适用范围 DZ20系列塑料外壳式断路器（以下简称断路器），适用于交流50Hz，额定工作电压380（400）V及以下，直流电压到220V的配电线路中，用来作为线路的接通、分断及电能分配之用，也可作为线路及电能设备的过载、短路和欠电压保护。其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器，亦可作为保护电机之用。在正常情况下，断路器可作为线路的不频繁转换及电动机的不频繁启动之用。该系列断路器符合GB14048.2、JB8589标准。 2、正常工作条件和安装条件 2.1周围空气温度 a.周围空气温度上限不超过+40℃; b.周围空气温度下线不低于-5℃; c.周围空气温度24h内的平均值不超过+35℃; （1）周围空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。 （2）周围空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。 2.2海拔：安装地点的海拔不超过2000m; 2.3大气条件 周围空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
2.4污染等级：安装地点的污染等级为3级。 2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。 2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。 2.7安装环境条件 a.安装在无显著摇动和冲击振动的地方； b.安装在无雨雪侵袭的地方； c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。 3、产品型号及含义 注：（1）用途代号：配电用1表示，可不写出；保护电动机用2表示。 （2）极数：三极用3表示，四极用4表示。 （3）操作方式：手柄直接操作无代号；电动机操作P表示；转动操作用Z表示。
塑壳断路器的选用 1.引言 塑料外壳式断路器 以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品 如常熟开关厂的CMl、天津低压开关厂TM30等 。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。 In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。 Ir2——断路器的短延时整定电流 A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为 2～12Irl 左右可调。 Ir3——断路器的瞬时整定电流 A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为 4～16Irl 左右可调。 Ir4——断路器的单相接地整定电流 A ，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流 A ，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流 A ，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1 左右可调。 Ir2——短延时脱扣器的脱扣时间整定值 s ，可调时间为0.05～0.45s。
断路器原理 中文名称：断路器 英文名称：circuit-breaker;circuit breaker 断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。 分类 按操作方式分：有电动操作、储能操作和手动操作。
按结构分：有万能式和塑壳式。 按使用类别分：有选择型和非选择型。 按灭弧介质分：有油浸式、真空式和空气式。按动作速度分：有快速型和普通型。 按极数分：有单极、二极、三极和四极等。 按安装方式分：有插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等 内部附件 辅助触头 与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。 报警触头 用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。分励脱扣器 是一种用电压源激励的脱扣器，它的电压与主电路电压无关。分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电
塑壳断路器与框架断路器的区别和选用（1） 塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。 框架断路器分段能力高且功能完善-工程师1 塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。 塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。 在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。另外在分段能力上，框架断路器要比塑壳断路器高。 在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。 塑壳断路器适用于做支路保护开关-工程师2 框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。手动及电动操作均有，随着微电子技术的发展，目前部分智能型断路器具有区域选择连锁功能，充分保证了动作的灵敏性和选择性。 塑壳断路器是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式，电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作。 以上就是前面两位工程师对塑壳断路器和框架断路器两者的基本情况介绍和比较，同时也指出了各自适应的用处和选用注意点，希望对大家有所帮助，同时在下面一篇文中， 接着说上篇文章没有说完的话题，在上篇的文章-塑壳断路器与框架断路器的区别和选用（1）中，
低压配电系统工作原理 低压配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即1千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的控制保护设备组成。 低压断路器：低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。（1) 断路器附件 （2) 微型断路器：微型断路器，简称MCB，是建筑电气终端配电装置中使用最广泛的一种终端保护电器 （3) 塑壳断路器：塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。 （4) 框架断路器 （5) 智能型万能断路器
智能配电： （1) 低压无功补偿成套装置 （2) 复合开关 （3) 操作手柄 （4) 无功补偿控制器 低压配电开关： （1) 负荷开关：负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名 （2) 隔离开关：隔离开关是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路措施。
1.引言 塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。 然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。 2.断路器的常用基本相关符号其合义及相互之间的关系 Inm——断路器壳架等级电流，它所指的含义是本断路器内所能安装的最大 开关及脱扣器电流值。 In——断路器的额定电流，它所指的含义是该断路器内选用的额定热动型脱 扣器电流值，在不可调固定式热脱扣器中In=Ir1。 Ir1——断路器的长延时整定电流，它所指的含义是该断路器的过载保护脱 扣器所整定的电流值。 Ir2——断路器的短延时整定电流，它所指的含义是该断路器的短延时脱扣 器整定的电流，它的数值在电子可调式脱扣器中为～12Irl左右可调。 Ir3——断路器的瞬时整定电流，它所指的含义是该断路器瞬时脱扣器整定 的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为～16Irl左右可调。 Ir4——断路器的单相接地整定电流，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。 Ire——断路器的漏电动作电流，它所指的含义是该断路器保护的线路或设 备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A几种。 Ir0——断路器预报警动作电流，它所指的含义是该断路器负载电流超出预 先设定的电流时，预报警装置发出报警指示信号，它的数值为～lIr1左右可调。 Ir2——短延时脱扣器的脱扣时间整定值，可调时间为0.05～0.45s。 3.MCCB的额定分断能力、Ics 根据IEC947—2《低压开关设备和控制设备，低压断路器》规范，
