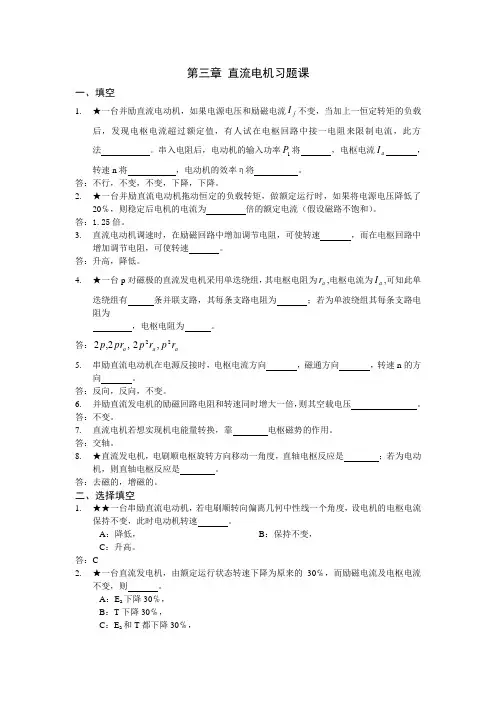

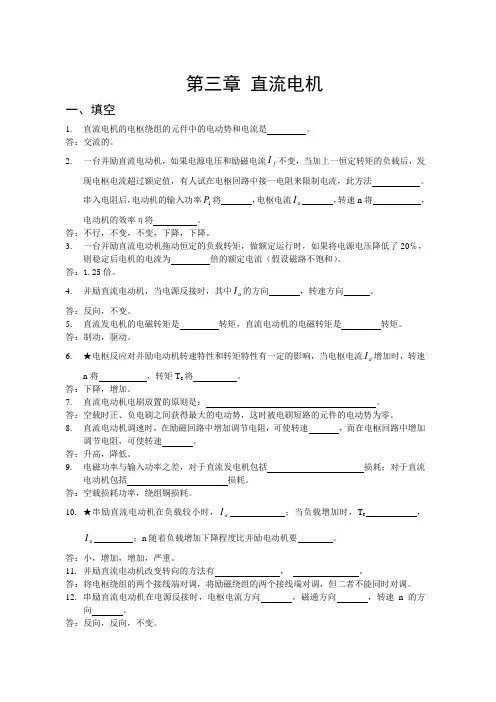

第三章 直流电机习题课
一、填空
1. ★一台并励直流电动机，如果电源电压和励磁电流f I 不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法 。串入电阻后，电动机的输入功率1P 将 ，电枢电流a I ，转速n 将 ，电动机的效率η将 。
答：不行，不变，不变，下降，下降。
2. ★一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为 倍的额定电流（假设磁路不饱和）。
答：1.25倍。
3. 直流电动机调速时，在励磁回路中增加调节电阻，可使转速 ，而在电枢回路中增加调节电阻，可使转速 。
答：升高，降低。
4. ★一台p 对磁极的直流发电机采用单迭绕组，其电枢电阻为a r ,电枢电流为a I ,可知此单迭绕组有 条并联支路，其每条支路电阻为 ；若为单波绕组其每条支路电阻为
，电枢电阻为 。
答：,2,2a pr p a a r p r p 22,2
5. 串励直流电动机在电源反接时，电枢电流方向 ，磁通方向 ，转速n 的方向 。
答：反向，反向，不变。
6. 并励直流发电机的励磁回路电阻和转速同时增大一倍，则其空载电压 。 答：不变。
7. 直流电机若想实现机电能量转换，靠 电枢磁势的作用。
答：交轴。
8. ★直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是 ；若为电动机，则直轴电枢反应是 。
答：去磁的，增磁的。
二、选择填空
1. ★★一台串励直流电动机，若电刷顺转向偏离几何中性线一个角度，设电机的电枢电流保持不变，此时电动机转速 。
A ：降低，
B ：保持不变，
C ：升高。
答：C
2. ★一台直流发电机，由额定运行状态转速下降为原来的30℅，而励磁电流及电枢电流不变，则 。
A ：E a 下降30℅，
B ：T 下降30℅，
C ：E a 和T 都下降30℅，
D ：端电压下降30℅。
答：A
3. ★把直流发电机的转速升高２０℅，他励方式运行空载电压为01U ，并励方式空载电压
为02U ,则 。
Ａ：01U = 02U ，
Ｂ：01U < 02U ，
Ｃ：01U > 02U 。
答：B
4. ★一直流电动机拖动一台他励直流发电机，当电动机的外电压，励磁电流不变时，增加
发电机的负载，则电动机的电枢电流a I 和转速n 将 。
A ：a I 增大，n 降低，
B ：a I 减少，n 升高，
C ：a I 减少，n 降低。
答：A
5. ★一台并励直流电动机，在保持转矩不变时，如果电源电压U 降为0.5N U ,忽略电枢反
应和磁路饱和的影响，此时电机的转速 。
A ：不变，
B ：转速降低到原来转速的0.5倍，
C ：转速下降，
D ：无法判定。
答：C
6. ★直流电动机在串电阻调速过程中，若负载转矩保持不变，则 保持不变。 A ：输入功率 ， B ：输出功率，
C ：电磁功率 ，
D ：电机的效率。
答：A
7. ★并励直流电动机磁通增加10℅，当负载力矩不变时（T 2不变），不计饱和与电枢反应
的影响，电机稳定后，下列量变化为：Te ,n ,Ia ,P 2 。
A ：增加
B ：减小
C ：基本不变
答：C ，B ，B ，B
三、判断
1. 直流电机主磁通既链着电枢绕组又链着励磁绕组，因此这两个绕组中都存在着感应电势。 （ ） 答：错
2. 直流电机的电枢绕组至少有两条并联支路。 （ ） 答：对
3. 电磁转矩和负载转矩的大小相等，则直流电机稳定运行。 （ ）
答：错
4. 并励直流发电机稳态运行时短路电流很大。 （ ） 答：错
5. ★直流发电机中的电刷间感应电势和导体中的感应电势均为直流电势。 （ ） 答：错
6. 起动直流电动机时，励磁回路应与电枢回路同时接入电源。 （ ） 答：错
四、计算
1. 一台四极82kW 、230V 、971r/min 的他励直流发电机，如果每极的合成磁通等于空载额
定转速下具有额定电压时每极磁通，试求当电机输出额定电流时的电磁转矩。
解 额定电流
A A U P I N N N 5.356230
10823
=?== 他励电机，额定电枢电流
A I I N aN 5.356==
依题意有
N e U n C E =Φ=
2371.0970230===
Φn U C N e 2643.22371.03030=?=Φ=
Φπ
πe T C C 电磁转矩 m N m N I C T aN T e ?=??=Φ=2.8075.3562643.2
2. ★一台并励直流电动机，额定数据为：V U N 110=，A I N 28=，min /1500r n N =，
电枢回路总电阻 Ω=15.0a R ，励磁电路总电阻Ω=110f R 。若将该电动机用原动机拖动作为发电机并入电压为N U 的电网，并忽略电枢反应的影响，试问：
（1）若保持电压电流不变，此发电机转速为多少？向电网输出的电功率为多少？
（2）当此发电机向电网输出电功率为零时，转速为多少？
解 （1）电动机状态额定运行时
励磁电流
A A R U I f N fN 1110
110===
电枢电流 A A I I I fN N aN 27)128(=-=-=
电动机感应电动势a aN N N R I U E -=V V 106
)15.027110(=?-= 发电机感应电动势a aN N F R I U E +=V V 114
)15.027110(=?+= 由于额定电压不变，励磁电流不变，因此主磁通保持不变。故发电机运行时的转速为
min /1615min /1500106
114r r n E E n N N F F =?==
发电机运行时输出功率 W I I U P fN aF N )127(110)(2-?=-=
kW W 86.22860==
（2）发电机向电网输出功率为0，即此时输出电流为0，故发电机的电枢电流等于励磁电流
A I I fN aF 1'==
发电机感应电动势为a aF N F R I U E ''+=V V 2.110)15.01110(=?+=
发电机的转速
min /1560min /16151.1142.110''
r r n E E n F F F F
=?=?= 15. ★一台并励直流电动机，P N ＝100kw ，U N ＝220V ，n ＝550r/m 在750C 时电枢回路电阻
r a ＝0.022欧，励磁回路电阻R f ＝27.5欧，2u ?＝2V ，额定负载时的效率为88％，试求电机空载时的电流。
解： 53.516220
88.0100000=?==U P I N N N N η A 53.508=-=R U I I f
N N aN A 8.2062022.053.5082202=-?-=?--=u R I U E a aN N aN V
376.05508.206N
===Φn E C aN e 51640=-=-=N aN aN N eN P I E P P P w
Φ
Ω=Φ=Φ=C P C T C T I T T T e a 0000 ＝97.24376
.055.9550251646055.92600=????=Φ??ππC n P T A 97.32897.2497.2400=+=+=+=R U I I I f
N f a A 16. ★一台串励直流电动机U N ＝220V ，n ＝1000r/m ，I N ＝40A ，电枢回路电阻为0.5欧，假
定磁路不饱和。试求：（1）当I a ＝20A 时，电动机的转速及电磁转矩？（2）如果电磁转矩保持上述值不变，而电压减低到110V ，此时电动机的转速及电流各为多少？ 解：2005.040220=?-=-=R I U E a N N aN V
2.01000
200N ===Φn E C aN N e （1）A I 'a 20=，1.040
20'=Φ?=ΦN e N e C C 所以m r R I U C E n a a N e a /21001.05.0202201.0''''
=?-=-=Φ= 1.1920)1.055.9('
''=??=Φ=I C T a T e Ｎ·
m （2）串励且转矩保持不变，所以I a 不变，Φ'C e 不变 I a ＝20 A
m r R I U C E n a a N e a
''/10001.05.0201101.0'''
'=?-=-=Φ= 17. ★并励直流发电机，额定电压为230V ，现需要将额定负载运行时的端电压提高到250V ，
试问：（1）若用增加转速的方法，则转速必须增加多少？（2）若用调节励磁的方法，则励磁电流增加多少倍？
解：（1）n 应增加到23
25
倍，因为U ＝E a ＝n Φn C e 2∝ （2）I f 应增加到2325
倍。（不计饱和）
18. ★一台并励发电机，励磁绕组电阻R f ＝22.8欧，在额定转速1000r/m 时空载特性为：
要使空载时产生额定电压，励磁回路应串入多大调节电阻？在额定转速下的临界电阻是多少？
解：（1）空载时，2300==U U N V ，则查得A I f 72.50=
所以Ω=-=4.1772
.5230R R f j （2）N n 下的R fcr ：R fcr ＝100/2＝50 欧
19. ★★一台直流发电机，P N ＝82kw ，U N ＝230V ，每极并励磁场绕组为900匝，在以额定
转速运转，空载时并励磁场电流为7.0A 可产生端电压230V ，但额定负载时需9.4A 才能得到同样的端电压，若将该发电机改为平复励，问每极应加接串励绕组多少匝？（平复励是指积复励当额定负载时端电压与空载电压一致）
解：发电机，52.35623082000===U P I N
N N A 并励时，空载 AT N I F f f f 63009000.700=?=?=
额定 AT N I F f fN f 84609004.9=?=?=
AT F f 2160=?，克服I a R a ，去磁枢反应，I f 下降有U 下降。 现改为积复励，要达到同样效果，则F f ?应由串励绕组来提供所以N I F N f 串?=? 所以N 串＝2160/356.52＝6匝
直流电机控制系统
摘要：本文利用MCS-51系列单片机产生PWM信号，采用了自己设计的电机驱动电路，实现对直流电机的转速和控制方向的控制，并着重对电机驱动电路的设计进行叙述。主要模块包括单片机控制模块、电机驱动模块、电机接口模块、电源模块、键盘控制模块。 关键词：PWM信号，直流电机，电机驱动，单片机
引言 随着科学技术的迅猛发展,电气设备发展日新月异.尤其以计算机,信息技术为代表的高新技术的发展,使制造技术的内涵和外延发生了革命性的变化,传统的电气设备设计,制造技术不断吸收信息控制,材料,能量及管理等领域的现代成果,综合应用于产品设计,制造,检测,生产管理和售后服务.在生产技术和生产模式等方面,许多新的思想和概念不断涌现,而且,不同科学之间相互渗透,交叉融合,迅速改变着传统电气设备制造业的面貌,从而使得产品频繁的更新换代,这就使得电机成为社会生产和生活中必不可少的工具.随着科学技术的不断发展,人类社会的不断进步,人们对生活产品的需求要不断趋向多样化,这就要求生产设备必须具有良好的动态性能,在不同的时候进行不同的操作,完成不同的任务.为了使系统具有良好的动态性能必须对系统进行设计.特别是大型的钢铁行业和材料生产行业,为达到很高的控制精度,速度的稳定性,调速范围等国产直流电机简介为了满足各行业按不同运行条件对电动机提出的要求,将直流电机制造成不同型号的系列.所谓系列就是指结构形状基本相似,而容量按一定比例递增的一系列电机.它们的电压,转速,机座型号和铁心长度都是一定的等级.现将我国目前生产的几个主要系列直流电机简要的介绍如下。Z2系列为普通用途的中,小型电机.它的容量从400W到200KW,电动机的额定电压有200V和110V两种,额定转速有3000,1500,1000,750及600r/min五个等级.Z2系列普通用
1、说明直流发电机的工作原理。 答：1）用原动机拖动电枢绕组旋转 2）电机内部有磁场存在； 3）电枢绕组旋转切割磁场，产生交变的感应电势（右手定则）； 4）通过电刷将交变感应电势引出变成直流； 5）将机械能变为电能。 2、说明直流电动机的工作原理。 答：1）将直流电源通过电刷接通电枢绕组，使电枢导体有电流流过。 2）机内部有磁场存在。 3）载流的转子（即电枢）导体将受到电磁力f 作用f=Bli a（左手定则） 4）所有导体产生的电磁力作用于转子，使转子以n(转/分)旋转，以便拖 动机械负载。 3、直流电机的额定值有哪些？ 答：额定值有额定功率、额定电压、额定电流和额定转速等 4、 答：直流电机的励磁方式分为他励和自励两大类，其中自励又分为并励、串励和复励三种形式。 1）他励 他励直流电机的励磁绕组由单独直流电源供电，与电枢绕组没有电的联系，励磁电流的大小不受电枢电流影响。 2）并励 发电机：I a=I f+I 电动机：：I =I a+I f 3）串励：I a=I f=I 4）复励 5、直流电机有哪些主要部件？各部件的作用是什么。 答：一、定子 1、主磁极：建立主磁通，包括：铁心：由低碳钢片叠成 绕组：由铜线绕成 2、换向磁极：改善换向，包括：铁心：中大型由低碳钢片叠成。 小型由整块锻钢制成。 绕组：由铜线绕成。 3、机座：固定主磁极、换向磁极、端盖等，同时构成主磁路的一部分，用铸铁、铸钢或钢板卷成。 4、电刷装置：引出（或引入）电流，电刷由石墨等材料制成。
二．转子 1．电枢铁心：构成主磁路，嵌放电枢绕组。由电工钢片叠成。 2．电枢绕组：产生感应电动势和电磁转矩，实现机—电能量转换。由铜线绕成。 3． 换向器：换向用，由换向片围叠而成。 6、直流电机的换向装置由哪些部件构成？它在电机中起什么作用？ 答 ：换向装置由换向片、换向极铁心和换向极绕组构成。主要作用是改善直流电机的换向，尽可能地消除电火花。 7、 直流电枢绕组由哪些部件构成？ 答：电枢绕组是由很多个线圈按照一定的规律连接而成的。 8、 什么是电枢反应？对电机什么影响？ 答：直流电机在空载运行时,气隙磁场仅有励磁磁动势产生,而负载运作时,气隙磁场是由励磁磁动势和电枢磁动势共同产生的,显然与空载时不同，因此把电枢磁动势对主极磁场的影响称为电枢反应. 电枢反应结果可能使气隙磁场畸变，同时还可能使气隙磁场削弱或增强。 9、电机产生的的电动势E a =C e Φn 对于直流发电机和直流电动机来说，所起的作 用有什么不同？ 答； 直流发电机电枢电动势为电源电动势（a a E I 与同向），直流电动机为反电 动势（a a E I 与反方向）。 10、电机产生的的电磁转矩T=C e ΦI a 对于直流发电机和直流电动机来说，所起的 作用有什么不同？ 答：在发电机中，电磁转矩的方向与电枢转向相反，对电枢起制动作用；在电动机中，电磁转矩的方向与电枢转向相同，对电枢起推动作用。 11、 答：电流电动机的输入功率P 1是从电枢两端输入的电功率，P 1=UI ；电磁功率P M 是扣除励磁回路的损耗和电枢回路的损耗后剩余部分的功率， )(1Cuf Cua M p p P P +-=； 输出功率P 2是转轴上输出的机械功率，即电磁功率扣除机械损耗Ωp 、铁损耗Fe p 和附加损耗ad p 后的机械功率，02)(p P p p p P P M ad Fe M -=++-=Ω。

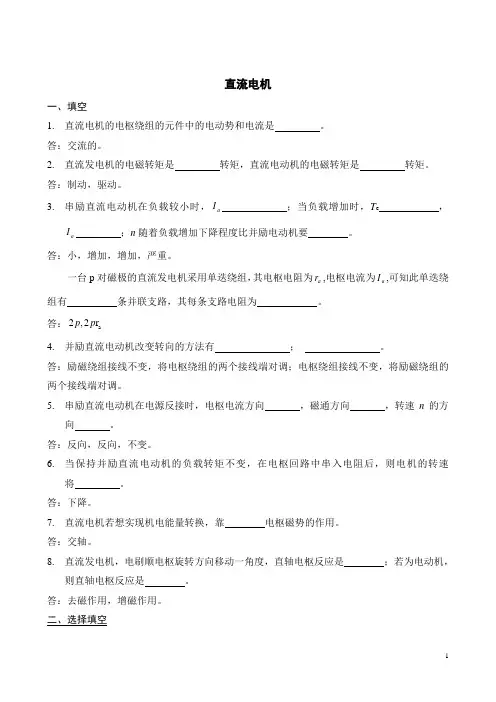

直流电机 一、填空 1.直流电机的电枢绕组的元件中的电动势与电流就是。 答:交流的。 2.一台并励直流电动机拖动恒定的负载转矩,做额定运行时,如果将电源电压降低了20℅,则 稳定后电机的电流为倍的额定电流(假设磁路不饱与)。T em=C T0、8φIa 答:1、25倍。 3.并励直流电动机,当电源反接时,其中I a的方向,转速方向。 答:反向,不变。 4.直流发电机的电磁转矩就是转矩,直流电动机的电磁转矩就是转矩。 答:制动,驱动。 5.直流电动机电刷放置的原则就是: 。 答:空载时正、负电刷之间获得最大的电动势,这时被电刷短路的元件的电动势为零。 6.直流电动机调速时,在励磁回路中增加调节电阻,可使转速,而在电枢回路中增加调 节电阻,可使转速。 答:升高,降低。 7.电磁功率与输入功率之差对于直流电动机包括损耗。 答:绕组铜损耗。 I;当负载增加 8.串励直流电动机在负载较小时, a I;负载增加时,n下降的程度比并励电动机要。 时,T e, a 答:小,增加,增加,严重。 9.并励直流电动机改变转向的方法有, 。 答:将电枢绕组的两个接线端对调,将励磁绕组的两个接线端对调,但二者不能同时对调。 10.串励直流电动机在电源反接时,电枢电流方向,磁通方向,转速n的方 向。 答:反向,反向,不变。 11.当保持并励直流电动机的负载转矩不变,在电枢回路中串入电阻后,则电机的转速 将。 答: 12.直流电机单叠绕组的并联支路数为 答:2p。 13.直流发电机,电刷顺电枢旋转方向移动一角度,直轴电枢反应就是;若为电动机,则直轴电枢反应就是。 答:去磁的,增磁的。 二、选择填空 1.一台串励直流电动机,若电刷顺转向偏离几何中性线一个角度,设电机的电枢电流保持不变, 此时电动机转速。 A:降低B:保持不变, C:升高。 答:C 2.一台直流发电机,由额定运行状态转速下降为原来的30℅,而励磁电流及电枢电流不变, 则。 A:E a下降30℅,
