微波水热法制备纳米二氧化钛
1．微波加热特性及作用机理
微波加热是物质在电磁场中由介质损耗引起的体积加热，在高频变换的微波能量场作用下，分子运动由原来杂乱无章的状态变成有序的高频振动，从而使分子动能转变成热能，其能量通过空间或媒介以电磁波的形式传递，可实现分子水平上的搅拌，达到均匀加热，因此微波加热又称为无温度梯度的“体加热”。在一定微波场中，物质吸收微波的能力与其介电性能和电磁特性有关。对于介电常数较大、有强介电损失能力的极性分子，与微波有较强的藕合作用，可将微波辐射转化为热量分散于物质中，因此在相同微波条件下，不同的介质组成表现出不同的温度效应，该特征可适用于对混合物料中的各组分进行选择性加热。
微波加热有致热与非致热两种效应。微波是频率介于300MHz- 300GHz之间的超高频振荡电磁波，其相应波长100cm-lnm，能够整体穿透有机物碳键结构，使能量迅速传达至反应物的各个功能团上。由于极性分子内电荷分布不平衡，可通过分子偶极作用在微波场中迅速吸收电磁能量，以每秒数十亿次高速旋转产生热效应，这就是微波的“致热效应”。一些学者认为，微波辐射除了存在“致热效应”外，还存在着直接作用于反应分子而引起的特殊的“非致热效应’，由于微波频率与分子转动频率相近，微波被极性分子吸收时，可与分子平动能发生自由交换，降低反应活化能，加快合成速度、提高平衡转化率、减少副产物、改变立体选择性等效应，从而促进了反应进程，即所谓的“特殊效应”或“非致热效应”。
针对制备TiO2纳米材料，从晶体形成的动力学机理可知，形成纳米尺寸晶粒的条件首先必须满足晶体的成核速度大于晶体的生长速度。微波辐射在纳米晶体形成过程中所起的作用为:当辐射波照射到被加热的物体时，引起C-C, C-H以及O-H键的振动，物体由内部产生热量，因而有极快的加热速度和极小的热惯性。当微波辐射到含有Ti4+离子的水溶液时，水分子中的O-H键产生振动，瞬间释放出大量的热，一方面使Ti4+离子迅速水解生成水合TiO2分子，局部成为过饱和溶液;另一方面过饱和溶液由于短时间的急剧升温，产生了大量的晶核，从而保证了水合TiO2晶体的纳米尺度，进而为形成纳米颗粒提供了必要条件。
2.微波在合成纳米TiO2材料中的应用
2.1 微波水解法
微波水解法是在微波场的作用下，强迫金属钛盐水解，产生均匀分散的金属氧化物或水合氧化物.经过滤、洗涤、加热分解即可得到金属氧化物纳米粉末。与常规加热方法相比，微波水解法具有穿透性好、效率高等优点，曾广泛地用于陶瓷粉末和亚微细粒的制备。
钛盐水解获得TiO2的反应是一个吸热反应，传统的加热方式热传导时间长，反应初始速度慢，晶核不能瞬间形成，且易多次成核，粒子易长大;同时由于温度梯度的存在，体系内不同区域粒子生长速度不一，从而影响粒子尺寸的均匀性。而在微波加热条件下，溶液可在很短时间内迅速、均匀地升温，晶核能够在瞬间萌发，反应没有诱导期，很少出现多次成核，故制备出来的粒子粒径小且分布均匀。
以Ti(SO4)2为原料，在Ti(SO4)2的水解反应中引人微波加热技术，将微波加热水解反应水解产物过滤、洗涤、干燥、锻烧后得到锐铁矿晶型TiO2。研究发现TiO2试样由锐钛矿向金红石的相转变在900℃以上才显著发生，明显高于锐钛矿向金红石转变的相变温度在800℃以下的报道。其主要原因可能与微波加热水解工艺条件下，颗粒表面吸附了较多的SO42-有关。SO42-抑制锐钛矿向金红石相转变的机制较为复杂，SO42-可与反应体系中的TiOH3+形成桥式结构，限制TiOH3+等水解产物成核后的结构取向，从而有利于锐钛矿的形
成并增加其稳定性，进而抑制其向金红石相的转变。在此过程中，微波很可能起到了促进作用，由于TiOH3+内部结构的非对称性，导致其表现为极性离子，而SO42-也属于极性离子，在微波场中二者都易被极化，并有转向与外场方向一致的趋势，再加在微波场作用下，分子整体运动加剧，平均动能增加，体系温度升高，分子间碰撞频率增大，此时SO42-带负电荷的一端与TiOH3+呈正电性的一端碰撞频率也相应增大，从而使SO42-与TiOH3+结合的机会增加，结合更为紧密，在锻烧过程中也不易挥发，从而起到较强的抑制金红石晶型生成的作用，这一点对于提高TiO2的高温热稳定性意义重大。
以海绵钛为原料，采用微波水解法成功地合成了锐钦矿型纳米TlO2粉末。粉末颗粒呈球形，粒度集中在60-80nm,颗粒分布均匀，分散性好，且原料成本低，工艺简单易行。采用微波诱导沸腾回流强迫水解新方法，由TiOC12液相直接合成TiO2金红石型纳米粒子，其粒子尺寸为5一30nm。研究表明，该产物的物相取决于Ti4+的初始水解速率，水解速率越快，越有利于金红石相成核;通过控制初始Ti 4+的浓度，可改变纳米TiO2的粒径。
2.2微波水热法
微波水热法是把传统的水热合成法与微波场结合起来的一种新方法。其基本原理是:利用微波场作为热源，反应介质在特制的能通过微波场的耐压反应釜中进行反应，通过微波加热创造一个高温高压反应环境，使通常难溶或者不溶的物质溶解并且重结晶，再经过分离和热处理得到产物。由于在高温高压条件下，介质水处于临界状态，反应物在水中的物性和化学反应性能都有很大改变，因此制备反应是在非理想、非平衡状态下进行的，其反应过程和机理也与常态下反应有很大的差异，反应的活性得到大大提高。在微波加热条件下，瞬间可使整个反应体系温度达到结晶化温度，极大地加速了合成与晶化的速度。对于凝胶反应，沉淀凝胶可快速溶解并均匀成核，迅速达到过饱和，缩短了结晶化时间。另外微波水热法具有可操作性和可调变性，有利于低价态、中间态与特殊价态化合物的生成，并能均匀地进行离子掺杂。

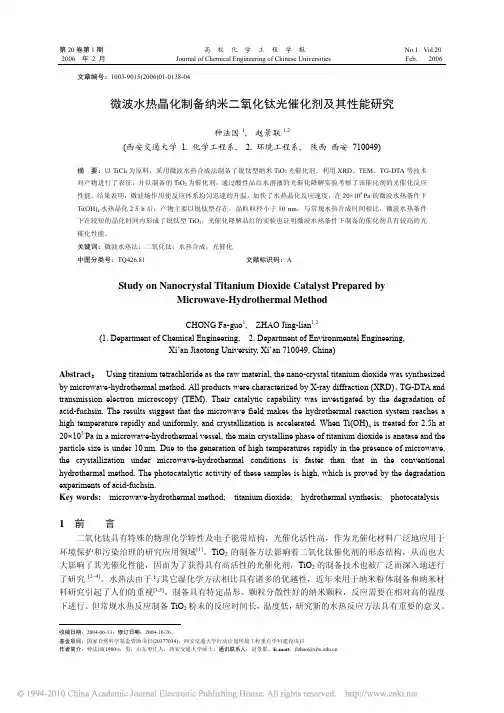

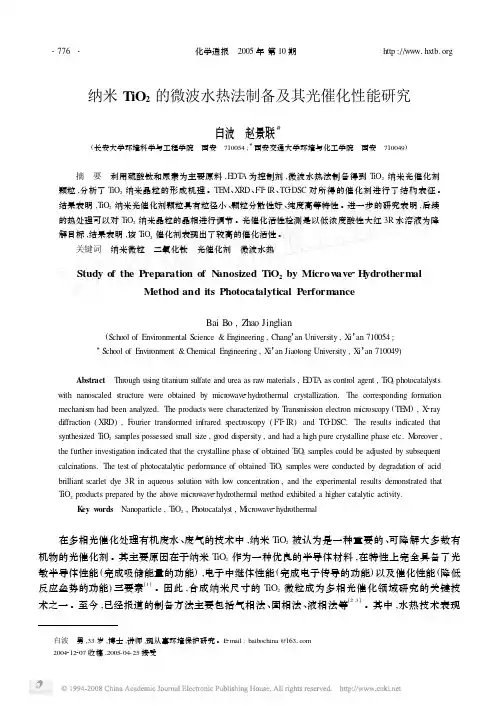

种法国等采用微波水热法，将以四氯化钛等为原料制得的Ti(OH)4胶体移至微波加热反应釜中，加人一定量的去离子水，在20 X 105 Pa的压力条件下，通过微波水热晶化反应2.5h,产物经滤洗、真空干燥，直接得到锐钛矿型TiO2，其晶粒粒径小于l0nm。与常规水热合成法相比，微波水热法能在较短的晶化时间内形成锐钛矿型TiO2。研究表明，在微波水热反应釜内，Ti(OH)4胶粒迅速晶化为锐钛型TiO2的主要原因是由于微波对反应釜进行的体加热，使反应体系均匀、迅速地达到很高的反应温度。白波等则利用硫酸钛和尿素为主要原料，EDTA为控制剂，在反应体系压力为210-215MPa条件下，经微波水热法反应3h，制得TiO2纳米光催化剂颗粒。对所得催化剂结构的表征表明，TiO2纳米光催化剂颗粒具有粒径小、颗粒分散性好、纯度高等特性，同时后续的热处理可对TiO2纳米晶粒的晶相进行调节.Komamenei等采用微波水热法直接合成纳米金红石晶型TiO2粉体，研究发现，反应时间和体系压力对TiO2产率影响较大，反应时间越长，体系压力越大，TiO2产率就越大;同时溶液中阴离子的存在影响TiO2晶型，一般C1-存在易导致金红石型TiO2生成，SO42-的存在易导致锐钛矿型TiO2生成。
研究表明，微波对制备TiO2反应的影响是多方面的。目前在开放体系中微波合成纳米TiO2也引起人们的关注。例如，以钛盐为原料制备掺杂型TiO2，可先将铁盐{Ti(S04 )2或TiOSO4}和掺杂离子盐(如FeCl3)溶于HCl溶液，目的是保证反应混合液中不形成多聚物及其它多核配合物，防止产生团聚诱生较大的晶种，随后向体系中缓慢加人NaOH溶液.当体系pH值达到10左右时，钦盐水解生成的T1O(OH)2,T1(OH)4与Fe3+生成的各种配合物等处于一种稳定的状态，然后将其置于微波场中微波辐射，使体系迅速均匀升温，晶核大量地“爆析式”萌发，T1O(OH)2,T1(OH)4等迅速脱水，体系中微量电离出的Fe3+不足以形成铁氧化
物，而在TiO2“爆析”的过程中取代Ti4+的位置，生成Fe3+掺杂的TiO2。
上述方法，通过控制钛的水解，经微波辐射制备出晶粒为6 ～30nm的Fe3+、Co2+、Ni2+掺杂的TIO2。对水解温度、陈化时间、微波辐射的影响研究发现，Fe/TiO2,Co/TiO2和Ni/TiO2的水解温度分别控制在70-80°C、65℃及60~80℃时，形成的晶粒尺寸较小。
钛(IV)化合物在水溶液中主要以TiO2+形式存在，在酸性环境中可与过氧化氢反应生成单核配离子[TiO(H2O2)]2+、双核配离子Ti2O5(OH)+等。以酸性TiCl4水溶液、过氧化氢等为原料，微波加热处理该过氧配合物溶液，将反应析出的浅黄色沉淀经300°C煅烧，可制得蜂窝状的锐钛型TiO2。利用以TiCl4和尿素的水溶液为反应体系，将其置于功率可调的微波炉内，加热反应一定时间，取出冷却、静置后，过滤得偏钛酸，经100~110℃红外线加热干燥后，在850一900°C煅烧1. 5h，得TiO2粉末。实验表明:微波加热反应不仅可大大缩短制备时间，而且克服了常规加热方法存在温度梯度和搅拌剪切力而造成的粒子尺寸分布宽、团聚严重的问题。
以有机钛盐为前驱体Wilson 等以异丙醇钛为原料，在硝酸存在条件下，200℃水热15h，并于145℃进行微波处理，得到粒径为4～5nm 的纳米TiO2，并且他们认为正是由于微波的存在，加快了升温速度，使晶体结晶速度加快，从而得到颗粒较小的纳米TiO2。Zhou Zehua 等以钛酸四丁酯为原料，加入正丁醇和无水乙醇，采用微波水热法成功地制备了纳米TiO2。其中钛酸四丁酯与正丁醇两种反应物的摩尔比为1: 1.5。反应物经混合后置于微波消解系统中，于200℃微波水热反应20min，得到的产物经过滤后再用去离子水反复冲洗，于100℃温度下烘干，最后对样品进行一定的热处理，得到平均粒径为20nm 的纳米TiO2 粉体。该实验结果表明，相对于常规水热法而言，作为外加场引入的微波能显著提高反应速度。
3.结语
采用微波辐射与水热法相结合的微波水热法是一种新型制备方法。作为外加场引入的微波能使溶液在很短的时间被均匀的加热，大大消除了温度梯度的影响，同时有可能使沉淀相在瞬间萌发成核，TiO2 胶体颗粒迅速地发生晶化，从而获得粒径均匀的超细纳米TiO2 粉体。
实验名称：水热法制备纳米TiO2 水热法属于液相反应的范畴，是指在特定的密闭反应器中采用水溶液作为反应体系，通过对反应体系加热、加压而进行无机合成与材料处理的一种有效方法。在水热条件下可以使反应得以实现。在水热反应中，水既可以作为一种化学组分起反应并参与反应，又可以是溶剂和膨化促进剂，同时又是一种压力传递介质，通过加速渗透反应和控制其过程的物理化学因素，实现无机化合物的形成和改进。 水热法在合成无机纳米功能材料方面具有如下优势：明显降低反应温度（100-240℃）；能够以单一步骤完成产物的形成与晶化，流程简单；能够控制产物配比；制备单一相材料；成本相对较低；容易得到取向好、完美的晶体；在生长的晶体中，能均匀地掺杂；可调节晶体生成的环境气氛。 一．实验目的 1.了解水热法的基本概念及特点。 2.掌握高温高压下水热法合成纳米材料的方法和操作的注意事项。 3.熟悉XRD操作及纳米材料表征。 4.通过实验方案设计，提高分析问题和解决问题的能力。 二．实验原理 水热法的原理是：水热法制备粉体的化学反应过程是在流体参与的高压容器中进行，高温时，密封容器中有一定填充度的溶媒膨胀，充满整个容器，从而产生很高的压力。为使反应较快和较充分的进行，通常还需要在高压釜中加入各种矿化物。 水热法一般以氧化物或氢氧化物（新配置的凝胶）作为前驱物，他们在加热过程中溶解度随温度的升高而增加，最终导致溶液过饱和并逐步形成更稳定的氧化物新相。反应过程的驱动力是最后可溶的的前驱物或中间产物与稳定氧化物之间的溶解度差。 三．实验器材 实验仪器：10ml量筒；胶头滴管；50ml烧杯；高压反应釜；烘箱；恒温磁力搅拌器。 实验试剂：无水TiCl4；蒸馏水；无水乙醇。 四．实验过程 1.取10mL量筒, 50mL的烧杯洗净并彻底干燥。 2.取适量冰块放入烧杯中，并加入一定的蒸馏水形成20mL的冰水混合物，用恒温磁力搅拌器搅拌，速度适中。
水热法合成二氧化钛及研究进展 摘要：水热法合成了不同晶型、形貌、大小和研定形貌的二氧化钛。究了pH值、水热反应温度和水热反应时间对纳米二氧化钛晶型、形貌和晶粒尺寸的影响，对TiO2晶形影响光催化活性的原因进行了探讨。同时从二氧化钛水解制氢、废水处理、空气净化、抗菌、除臭方面介绍了纳米二氧化钛在环境治理方面的应用和发展趋势，并对纳米二氧化钛的制备方法与应用作出展望。 关键词：二氧化钛；晶型；水热法；光催化；制备；应用 纳米二氧化钛(TiO2)具有比表面积大、磁性强、光吸收性好、表面活性大、热导性好、分散性好等性能。纳米TiO2是一种重要的无机功能材料, 可应用于随角异色涂料、屏蔽紫外线、光电转换、光催化等领域，在光催化领域环境治理方面具有举足轻重的地位，可应用在环保中的各个领域，它在环境污染治理中将日益受到人们的重视，具有广阔的应用前景，因此制备高光催化性能的纳米TiO2，拓展纳米二氧化钛的应用也是学者研究的重点。水热法合成纳米TiO2粉体具有晶粒发育完整、粒径分布均匀、不需作高温煅烧处理、颗粒团聚程度较轻的特点。 1.TiO2的制备方法、材料的性能 1.1不同晶型纳米二氧化钛的水热合成 1.1.1实验方法 边搅拌边将2mol·L- 1的四氯化钛水溶液缓慢滴加到115mol·L- 1的氢氧化钠水溶液中，保持30℃反应，生成纳米TiO2前驱体，反应终点的pH值分别控制为110、310、510、810、1110、1210。把纳米TiO2前驱体装入内衬聚四氟乙烯的不锈钢反应釜中进行水热反应，120℃～200℃反应1h～48h，反应结束后，冷却至室温，产物经过滤和蒸馏水洗至滤液中无Cl-，在100℃下鼓风干燥10h，粉碎后得到不同结构的纳米TiO2 粉体。选择不同的特征峰(金红石型选110面、锐钛矿型选101面，板钛矿型选121面)，根据特征衍射峰的半高宽，利用Scherrer 公式展宽法估算出其晶粒尺寸。 1.1.2研究与开发 1.1. 2.1pH值对纳米TiO2晶型和形貌的影响 在水热反应温度为200 ℃和水热反应时间24 h的条件下。当pH = 1.0时，产
纳米二氧化钛的制备及其光催化活性的评价 实验报告 班级： 组别：指导老师: 小组成员:
实验目的： 1. 培养小组自主设计及完成实验的能力和合作能力。 2. 了解纳米二氧化钛的粒性和物性。 3. 掌握溶胶－凝胶法合成TiO2 的方法。 4. 研究二氧化钛光催化降解甲基橙和亚甲基蓝水溶液的过程和性质。 5. 通过实验，进一步加深对基础理论的理解和掌握，做到有目的合成，提高实验思维 与实验技能。 一、溶胶凝胶法制备二氧化钛 1 实验原理：纳米粉体是指颗粒粒径介于1?100 nm之间的粒子。由于颗粒尺寸的微 细化，使得纳米粉体在保持原物质化学性质的同时，与块状材料相比，在磁性、 光吸收、热阻、化学活性、催化和熔点等方面表现出奇异的性能。 纳米Tiθ2具有许多独特的性质。比表面积大，表面张力大，熔点低，磁性强，光吸收性能好，特别是吸收紫外线的能力强，表面活性大，热导性能好，分 散性好等。基于上述特点，纳米Tiθ2具有广阔的应用前景。利用纳米Tiθ2作光 催化剂，可处理有机废水，其活性比普通Tiθ2(约10 μm)高得多；利用其透明性 和散射紫外线的能力，可作食品包装材料、木器保护漆、人造纤维添加剂、化妆 品防晒霜等；利用其光电导性和光敏性，可开发一种Tiθ2感光材料。如何开 发、应用纳米Tiθ2,已成为各国材料学领域的重要研究课题。目前合成纳米二氧 化钛粉体的方法主要有液相法和气相法。由于传统的方法不能或难以制备纳米级 二氧化钛，而溶胶-凝胶法则可以在低温下制备高纯度、粒径分布均匀、化学活 性大的单组分或多组分分子级纳米催化剂[1 ?3]，因此，本实验采用溶胶-凝 胶法来制备纳米二氧化钛光催化剂。 制备溶胶所用的原料为钛酸四丁脂(Ti(O-C4H9)4)、水、无水乙醇 (C2H5θH)以及冰醋酸。反应物为Ti(O-C4H9)4和水，分相介质为C2H5OH，冰 醋酸可调节体系的酸度防止钛离子水解过速。使Ti(O-C4H9)4 在C2H5OH中水解生成Ti(OH)4,脱水后即可获得TiO2。在后续的热处理过程中， 只要控制适当的温度条件和反应时间，就可以获得金红石型和锐 钛型二氧化钛。 钛酸四丁脂在酸性条件下，在乙醇介质中水解反应是分步进行的，总水解
第一章综述 1.1 概述 1.1.1 氧化铁的性质 纳米科学技术是20世纪80年代末诞生并崛起的新科技，它的基本内涵是指在-9-7）范围内认识和改造自然，通过直接和安排原子，分子创造1010～纳米尺寸（新物质，以及改造原有物质使其具有新的性质[1]。纳米材料具有量子尺寸效应，小尺寸效应，表面效应及宏观量子隧道效应等基本特性[1]。这些基本特性使纳米材料具有不同与常规材料的潜在的物理，化学性质，因此引起人们的广泛兴趣。纳米氧化铁( nano- sized iron oxide) 具有良好的耐候性、耐光性、磁性 和对紫外线具有良好的吸收和屏蔽效应, 可广泛应用于闪光涂料、油墨、塑料、皮革、汽车面漆、电子、高磁记录材料、催化剂以及生物医学工程等方面, 且可望开发新的用途[2，3]。 通常，铁的氧化物及其羟基氧化物均归属于氧化铁系列化合物，按价态，晶型结构的不同可以分为（α-﹑β-﹑γ-）FeO ﹑FeO ﹑FeO 和（α-﹑β-﹑γ-） 4323FeOOH.按色泽又可以分为，红﹑黄﹑橙﹑棕﹑黑。较具实用价值的有，α- FeO32﹑β- FeO ﹑α- FeOOH﹑FeO等。43321.1.2 氧化铁的应用 1 纳米氧化铁在装饰材料中的应用 在颜料中, 纳米氧化铁又被称为透明氧化铁( 透铁) 。所谓透明, 并非特指粒子本身的宏观透明, 而是指将颜料粒子分散在有机相中制成一层漆膜( 或称油膜) , 当光线照射到该漆膜上时, 如果基本不改变原来的方向而透过漆膜, 就称该颜料粒子是透明的。透明氧化铁主要有5 个品种, 即透铁红、黄、黑、绿、棕。透明氧化铁颜料因其有0.01μm 的粒径, 因而具有高彩度、高着色力和高透明度, 经特殊的表面处理后具有良好的研磨分散性。透明氧化铁颜料可用于油化与醇酸、氨基醇酸、丙烯酸等漆料制成透明色漆, 有良好的装饰性。此种透明漆既可单独, 也可和其他有机彩色颜料的色浆相混, 如加入少量非浮性的铝粉浆则可制成有闪烁感的金属效应漆; 与不同颜色的底漆配套, 可用于汽车、自行车、仪器、仪表、木器等要求高的装饰性场合。透铁颜料强烈吸收紫外线的特性使其可作为塑料中紫外线屏蔽剂,而用于饮料、医药等包装塑料中。纳米FeO 在32 1 静电屏蔽涂料中也有广阔的应用前景, 日本松下公司已研制成功具有良好静电屏蔽的FeO 纳米涂料。这种具有半导体特性的纳米粒子在室温下具有比常规的23氧化物高的导电性, 因而能起到静电屏蔽作用。 2 纳米氧化铁在油墨材料中的应用 透铁黄可用于罐头外壁的涂装, 透铁红油墨为红金色, 特别适合罐头内壁用, 加之透铁红耐300 ℃的高温, 是油墨中难得的颜料珍品。为提高钞票的印制质量, 往往在印钞油墨中加入纳米氧化铁颜料来保证钞票的色度和彩度等指标。 3 纳米氧化铁在着色剂中的应用 随着人们生活水平的提高, 人们越来越重视医药、化妆品、食品中使用的着色剂, 无毒着色剂成了人们关注的焦点。纳米氧化铁在严格控制砷和重金属含量的情况
纳米二氧化钛的制备方法及形貌特征 盛丽雯重庆交通大学应用化学08300221 摘要：纳米二氧化钛以其优异的性能成为半导体光催化剂的杰出代表，探寻优良的二氧化钛制备工艺有着重要的现实意义。本文主要介绍了近年来国内外纳米二氧化钛制备工艺的研究状况，根据反应体系的物理形态将制备工艺分成气相、液相、固相三大类进行阐述，在此基础上分析比较了不同制备工艺的优缺点，最后展望了今后的发展方向。 关键词：纳米二氧化钛、制备方法、形貌特征。 1 纳米二氧化钛的制备方法 1．1 气相法 气相水解法利用氮气、氧气或空气作载气，把TiC1 或钛醇盐蒸气和水蒸气分别导人反应器，进行瞬间混合快速水解反应。通过改变各种气体的停留时间、浓度、流速以及反应温度等来调节纳米TiO的晶型和粒径。该方法制得的产品纯度高、分散性好、表面活性大，操作温度较低，能耗小，且对材质纯度要求不是很高，可实现连续生产；但控制过程复杂，并且直接影响着产品的晶型和粒径。气相氧化法是以TiC1 为原料，氧气为氧源，氮气作为载气的氧化反应，反应经气、固分离后制得纳米TiO：。该法制得的产品纯度高、分散性好；但设备结构复杂，材料要求耐高温、耐腐蚀，自动化程度高，研究开发难度大。气相氢氧火焰法以TiC1 ，H2，O：为原料，将TiC1 气体在氢氧焰中(700～1 000℃)高温水解制得纳米TiO。产品一般是锐钛型和金红石型的混晶型，产品纯度高、粒径小、表面活性大、分散性好、团聚程度较小，自动化程度高；但所需温度高，对设备材质要求较高，对工艺参数控制要求精确。气相热解法以TiC1 为原料，在真空或原料惰性气氛下加热至所需温度后，导入反应气体，使之发生热分解反应，最后在反应区沉积出纳米TiO。产品化学活性高、分散性好，可以通过控制反应气体的浓度和炉温来控制纳米TiO的粒径分布；但投资大、成本高。 1．2 液相法 溶胶一凝胶法以钛醇盐Ti(OR) 为原料，经水解与缩聚过程而逐渐凝胶化，再经低温干燥、烧结处理即可得到纳米TiO粒子。该法制得的产品纯度高、粒径小、尺寸均匀、干燥后颗粒自身的烧结温度低；但原料价格昂贵、生产成本高，凝胶颗粒之间烧结性差，产物干燥时收缩大。化学沉淀法将沉淀剂加入TiOSO，H TiO，或TiC1 溶液中，沉淀后进行热处理。该法工艺过程简单，易工业化，但易引入杂质，粒度不易控制，产物损失多。水解法以四氯化钛或钛醇盐为原料，经水解、中和、洗涤、烘干和焙烧制得纳米TiO。该法制得的产品纯度高、粒径均匀；但水解速度快、反应难控制、成本大、能耗高、难以工业化生产。水热法以TiOSO，TiC14或Ti(OR)4为原料，高温高压下在水溶液中合成纳米TiO。该法制得的产品纯度高、粒径分布窄、晶型好；但对设备要求高、能耗较大、操作复杂、成本偏高。在综合对比研究了纳米二氧化钛的各种制备方法后，提出了利用偏钛酸原料廉价易得的特点，简化工艺过程，采用化学沉淀法来制备纳米TiO的工艺方案，并进行了长时间的中试，现就该工艺的特点及中试过程中所遇到的问题进行阐述。 1 气相法制备二氧化钛 气相法一般是通过一些特定的手段先将反应前体气化，使其在气相条件下发生物理或化学变化，然后在冷却过程中成核、生长，最后形成纳米TiO2颗粒。 1.1 化学气相沉积法
水热法制备ZnO纳米棒 10092629 朱晓清 10092632 蒋桢 一、实验目的： 1、掌握水热合成方法。 2、掌握晶体分析方法。 二、实验原理： 压强是高压釜内填充度、温度的函数，提高压强会提高成核速率，有利于粉体的产生，粉体粒径较小。根据公式（1） P 1 V=nRT (1) P 2=P (2) P=P 1+P 2 =nRT/V+P (3) 式中：P 1 ——T温度时高压釜内空气的压强； P 2 ——T温度时高压釜内水的压强； P——T温度时高压釜内的总压强； P ——T温度时水的饱和蒸汽压； V——高压釜内气体体积。 可以看出在一定的水热温度下，压强的大小依赖于反应器中的原始溶剂的填充度。反应釜内的压强随填充度增大而升高。 ZnO纳米棒的形成过程可以分为两个阶段：第一阶段是成核阶段，第二阶段是生长阶段。具体的形成过程可以用下列反应式表示： Zn2++2OH-→Zn(OH) 2 (4) (CH 2) 6 N 4 +10H 2 O → 6HCHO + 4NH 3 ·H 2 O (5) NH 3·H 2 O ?NH4++OH- (6) Zn2++4NH 3→Zn(NH 3 ) 4 2+ (7) Zn(OH) 2→ZnO+H 2 O (8) Zn(OH) 42-→ZnO+ H 2 O+2OH- (9) 当将氢氧化钠滴入含有Zn2+的水溶液中，边滴入边搅拌，溶液变浑浊，这是由于有Zn(OH) 2 白色胶体生成(见反应式4)，同时六次甲基四胺水解产生的氨水
（见反应式5），作为螯合剂通过和Zn2+结合而形成胺化合物Zn(NH 3) 4 2+（见反应式 7），而溶液中生成的Zn(OH) 4 2-为这个过程提供了条件，在这种溶液环境下，一 部分的Zn(OH) 2 胶体分解成Zn2+和OH-，当Zn2+和OH-的浓度大到超过某个临界值时，就会有大量的ZnO 晶核形成，那么最终的晶体生长过程就开始了（见反应式8和9）。 方法一（首选） 三、实验仪器和试剂： 1、仪器：超声清洗机，烧杯，水热合成反应釜，鼓风干燥箱，XRD衍射仪，扫描电子显微镜，紫外可见分光光度计。 2、试剂：铜衬底，丙酮，无水乙醇（C 2H 5 OH，分析纯），去离子水，硫酸锌（ZnSO 4 ·7H 2 O， 分析纯），氢氧化钠（NaOH，分析纯），六次甲基四胺（又名HMTA，C 6H 12 N 4 ，分 析纯）。 四、实验步骤： 1、铜衬底的清洗 清洗的目的是为了去掉衬底表面的油渍、脏物和表面杂质等，使其表面光亮平滑，避免杂质及缺陷在纳米棒生长过程中对纳米棒的形貌产生影响。具体的清洗过程如下： (1)将大小约为1cm×1cm 的铜衬底放入盛有乙醇的烧杯中，在超声仪中超声 10 分钟。 (2)取出衬底片，放入丙酮中超声10 分钟。 (3)取出衬底片，放入乙醇中超声10 分钟。 (4)最后再用去离子水超声一次，并经流动的去离子水反复冲洗后，用洗耳球 小气流吹干。 2、在铜衬底上制备ZnO纳米棒步骤： 将0.0056 mol硫酸锌溶于35 mL 去离子水中配制成溶液，同时按Zn2 +与OH-摩尔比值1:8将0.056 mol氢氧化钠溶于35 mL去离子水中;在磁力搅拌条件下，将氢氧化钠溶液逐滴滴加到硫酸锌的溶液中; 持续搅拌10 min 后，将0.50 g六次甲基四胺加入到上述溶液中并持续磁力搅拌10 min; 然后将混合溶液转移到内衬为聚四氟乙烯的反应釜中，将第一步中清洗的铜衬底垂直放置（如图1所示）。
氧化铁制备的方法 制备氧化铁的方法有很多，根据反应物料的状态分别有干法和湿法两种。干法又包括气相法和固相法两种，其中气相法包括热分解法、鲁式法、焙烧法等。其中湿法包括空气氧化法、水解法、沉淀法、溶胶?凝胶法等；此外，还有催化法、包核法、水热法等工艺改进方法。 2.1 干法 气相法通常以羰基铁(Fe(CO)5)或者二茂铁(FeCP2)等为原材料，采用气相沉积、低温等离子化学沉积法(PCVD)、火焰热分解或激光热分解等方法来制备。固相法是把金属盐或金属氧化物按照配方充分混合、研磨以后进行煅烧，固相反应结束后，直接产生纳米粒子或研磨方法得到纳米粒子。 2.1.1 热分解法 热分解法通常以羰基铁(Fe(CO)5)或二茂铁(FeCP2)等为原材料，利用火焰热分解、激光分解或气相分解等技术制备而成。蔺恩惠等采用激光气相反应法，光源采用红外激光脉冲CO2激光器、以(Fe(CO)2)/O2作为反应物质，利用爆炸式反应，同时能够得到晶形和无定形态的三氧化二铁超细粉；该方法具有反应时间较短，工艺简单，产率高，能耗低等优点。余高奇等利用Fe(NO3)3·9H2O在高温加热到一定的温度会分解的特性，利用配制成的Fe(NO3)3·9H2O 的盐液体，经过超临界干燥，直接可得到纳米级氧化铁粉。热分解法具有操作环境好，影响因素少，产品质量高，工艺流程简单，分散性好，粒子超细等特点。但是其技术难度较大，对设备的结构和材质要求较高，一次性投资耗费大。 2.1.2 焙烧法 传统的焙烧法通常指的是绿矾焙烧法，该方法是指硫酸亚铁经过高温煅烧得到氧化铁红。该方法因为产生的SO2和SO3等气体严重污染环境，只应用于小规模生产。此外，还有煅烧铁黄、煅烧铁黑法。孙本良等提出一种利用化工等行业产生废铁泥为原料得到氧化铁红的工艺，该工艺包括筛分、磁选、煅烧等几个过程，其炉尾废气中粉尘通过除尘器收集后一方面可以作为后续产品的原料，另一
纳米 !"#$光催化剂的制备方法 方世杰 徐明霞 （天津大学材料学院，天津 %&&&’$） 摘 要 介绍了二氧化钛粉体和薄膜的制备技术，比较了各种方法的优缺点。其中对液相法作了较为全面的介绍。 关键词 纳米 !"#$催化剂 气相法 液相法 国家自然科学基金资助项目（(&&’$&)*）；天津市自然科学基金资助（&)%+&%,))）作者简介：方世杰（)-’+ . ），男，硕士/ ) 引言 纳米 !"#$光催化剂是一种新型的并且正在 迅速发展的高效光谱催化剂，成为近年来环保技 术中的一个研究热点。一种良好的催化剂必须具 有很大的催化表面，并且有很高的光子利用率。 当 !"#$达到纳米时，会表现出更优良的光催化降 解性能。关于纳米 !"#$的制备技术已有很多论 述，本文试图对近年来纳米二氧化钛的制备技术 作一个综述。 $ !"#$纳米粉体的制备 目前制备 !"#$纳米微粒的方法有很多种，根 据对所要求制备微粒的性状、结构、尺寸、晶型、用 途，采用不同的制备方法。按照原料的不同大致 分为 $ 类：气相法和液相法。但无论采用何种方 法，制备纳米粒子都有如下要求［)］：表面光洁；粒 子的形状及粒径、粒度分布可控，粒子不易团聚； 易于收集；热稳定性优良；产率高。 !/" 气相法 气相法是直接利用气体或通过各种手段将物 质变为气体，使之在气态下发生物理变化或化学 变化，最后在冷却过程中凝聚长大形成纳米粒子 的方法。气相法的特点是粉体纯度高、颗粒尺寸 小、颗粒团聚少、组分更易控制。 $/)/) 化学气相沉积法（012） ［$］
化学气相法制备纳米 !"#$的初级过程包括： 气相化学反应、表面反应、均相成核、非均相成核、 凝结聚集或融合。气相反应所需的母体有 $ 类： !"03*和钛醇盐。化学反应可分为 * 类。 （)）!"03*与 #$氧化，化学反应方程式为： !"03* （4）5 #$ （4）6 !"#$5 $03$ 7 !"#$ （4）6（!"#$）7 （8） （$）钛醇盐直接热裂法［%］，化学反应方程式 为： !" （#9）*6 !"#$5 *07:$75 $:$# （%）钛醇盐气相水解法（气溶胶法），化学反应 方程式为： !" （#9）*5 $:$# 6 !"#$5 *9#: （*）气相氢火焰法，化学反应方程式为： !"03*5 $:$5 #$6 !"#$5 *:03 $/$/$ 激光 012 法 激光 012 法也是一种很好的制备方法。在 ,& 年代由美国的 :;44<=>［)］提出，目前该法已合成 出一批具有颗粒粒径小、不团聚、粒径分布窄等优 点的超细粉，产率较高。? 2;@"A 0;8<>［*］对激光 012 法进行了进一步的研究指出，在激光 012 法 中，用 !" （=B#C=）*作反应物要比采用 !" （#BDE）*效果要好，!" （=B#C=）*是一种很有前途的反应物。 $/$/% 等离子 012 法 等离子 012 法是利用等离子体产生的超高 温激发气体发生反应，同时利用等离子体高温区 , % 硅酸盐通报 !##! 年第 ! 期 综合与述评 万方数据 与周围环境巨大的温度梯度，通过急冷作用得到 纳米颗粒。该方法有 ! 个特点： （"）产生等离子体 时没有引入杂质，因此生成的纳米粒子纯度较高； （!）等离子体所处空间大，气体流速慢，致使反应 物在等离子空间停留时间长，物质可以充分加热 和反应。 气相法制备的纳米 #$%!具有粒度好、化学活 性高、粒子呈球形、凝聚粒子小、可见透光性好及 吸收紫外线以外的光能力强等特点，但产率低，成
水热法制备TiO2纳米材料 实验目的：采用水热法，制备了不同晶相的二氧化钛( 即锐钛矿相和金红石相) 。 实验原理：以无水TiCl4为原料制备出的纳米晶是锐钛矿相的, 而用钛酸四正丁酯制备的纳米晶是金红石相的。两者的晶相有所不同, 这是因为无水TiCl4 中加入水后水解剧烈, 已经直接生成了大量的锐钛矿相TiO2。而钛酸四正丁酯中加入水后, 水解速度较慢, 首先生成锐钛相TiO2, 而生成的锐钛矿相TiO2 颗粒较小, 故其反应的活性较大。在水热反应过程中, 如果保温时间足够长, 就有可能由锐钛矿相完全转变为金红石相。采用本方法制备出的金红石相的TiO2 纳米晶相的过程更简单、反应温度更低。 实验药品，器材 无水TiCl4、钛酸四正丁酯、HCl 溶液(12 mol/L) X 射线衍射（XRD）、透射电子显微镜( TEM) 高压反应釜、高速离心机、恒温干燥箱 实验过程：T iO 2 纳米颗粒的制备 (1)以无水TiCl4 为原料取容量为10 mL 的小量筒1 只, 将其放进干燥箱彻底干燥后(因为TiCl4 极易水解)取出, 量取2 mL 的无水TiCl4。把量筒内的无水TiCl4 倒入已经清洗干净、并且已经干燥过的高压反应釜的内衬中。用容量为20 mL的量筒量取20 mL 蒸馏水并快速倒入反应釜的内衬中。反应温度为120 ℃, 时间为5 h 。样品自然冷却后, 用蒸馏水和无水乙醇冷却, 直接用于XRD 和TEM 的观测。 ( 2) 以钛酸四正丁酯为原料 用量筒量取2 mL 的钛酸四正丁酯倒入反应釜的内衬后, 以体积比为1 ∶10 量取20 mL 蒸馏水, 将蒸馏水倒入内衬和钛酸四正丁酯混合后放入烘箱中。反应温度为120 ℃, 时间为5 h 。样品自然冷却后, 用蒸馏水和无水乙醇冷却, 直接用于XRD 和TEM 的观测。 数据记录 参考文献： 夏金德. 水热法制备二氧化钛纳米材料[J].安徽工业大学学报,2007 ,24（2）140- 141. 肖逸帆，柳松. 纳米二氧化钛的水热法制备及光催化研究进展[J].硅酸盐通报,2007, 26(3)523-527
纳米二氧化钛的制备及其光催化活性评价 实 验 报 告 组别：第七组 组员：曲红玲高晗 班级：应121-2 指导老师：翁永根老师
纳米二氧化钛的制备及其光催化活性评价 一、实验目的 1、掌握利用简单的原料制备纳米材料的基本方法和原理。 2、了解二氧化钛的应用和多种制备方法的优缺点。 3、了解纳米半导体材料的性质。 4、了解纳米半导体光催化的原理。 5、掌握光催化材料活性的评价方法。 二、实验原理 二氧化钛，化学式为2TiO ，俗称钛白粉。多用于光触媒、化妆品，能靠紫外线消毒及杀菌。以纳米级2TiO 为代表的具有光催化功能的光半导体材料，因其颗粒细小、比表面积大而具有常规材料所不具备的优点，以及较高的光催化活性、高效的光点转化性能等，在抗菌除雾、空气净化、废水处理、化学合成及燃料敏化太阳能电池等方面显出广阔的应用前景。 1、纳米二氧化钛的制备 纳米二氧化钛的制备方法有很多。主要分为两类：一类是液相法合成，包括液相沉淀法、液相凝胶法、醇盐水解法、微乳液法及水热法；另一类是气相法合成，包括四氯化钛氢氧焰水解法、四氯化钛气相氧化法、钛醇盐气相氧化法、钛醇盐气相水解法、钛醇盐气相热解法。其中，溶胶凝胶法是近年来制备二氧化钛广泛使用的方法。本试验采用溶胶凝胶法制备二氧化钛。 溶胶凝胶法中，反应物为水、钛酸四丁酯，分相介质为乙醇，冰醋酸可调节体系的酸度防止钛离子水解过度，使钛酸四丁酯在无水乙醇中水解生成()4OH Ti ，脱水后即可得到2TiO 。在后续的热处理过程中，只要控制适当的温度条件和反应时间，就可以得到二氧化钛。 在以乙醇为溶剂，钛酸四丁酯和水发生不同程度的水解反应，钛酸四丁酯在酸性条件下，在乙醇介质中水解反应是分步进行的。 一般认为，在含钛离子溶液中钛离子通常与其它离子相互作用形成复杂的网状基团。上述溶胶体系静置一段时间后，由于发生胶凝作用，最后形成稳定的凝胶。此过程中涉及的反应为： ()()OH H C OH Ti O H H OC Ti 944249444+=+ ()()OH H C TiO H OC Ti OH Ti 942494442+=+ ()O H TiO OH Ti 2242+? 2、光催化活性评价 光触媒在光照条件下（可以是不同波长的光照)所起到的催化作用的化学反应，通称为光反应。光催化一般是多种相态之间的催化反应。 本次试验是进行紫外光催化活性评价，分别通过测量在亚甲基蓝和甲基橙中，反应前
课题名称MITobj004 姓名 院系 专业班级 指导教师 2009 年10 月01 日
摘要纳米氧化铁的制备方法有沉淀法、固液气相法、水热法、凝胶—溶胶法、共混包埋法、单体聚合法等.。本文通过分析比较各种纳米氧化铁的制备方法, 水热法由于操作简单、粒子可控等优点广泛应用于自分散氧化物的制备研究中。 关键词水热法，沉淀法，固液气相法，比较 前言 定，催化活性高，具有良好的耐光性、耐候性和对紫外线的屏蔽性，在精细陶瓷、塑料制品、涂料、催化剂、磁性材料以及医学和生物工程等方面有着广泛的应用价值和前景，因此研究纳米氧化铁有着很重要的意义。由于纳米氧化铁具有如此多的优点及其广泛的应用前景，近年来国内外研究者对其制备和应用投入了大量的研究工作。本文综述了纳米氧化铁制备方法的一些研究进展，分析了当前急需解决的问题，并对今后发展做了展望。重点介绍了水热法制备纳米氧化铁材料，以及在铁离子浓度、PH值、水解时间分别不同的情况下的水解程度。【1】 文献综述 国内外研究现状： 我国纳米材料和纳米结构的研究已有10年的工作基础和工作积累，在“八五”研究工作的基础上初步形成了几个纳米材料研究基地，科院上海硅酸盐研究所、南京大学、科院固体物理所、科院金属所、物理所、国科技大学、清华大学和科院化学所等已形成我国纳米材料和纳米结构基础研究的重要单位。无论从研究对象的前瞻性、基础性，还是成果的学术水平和适用性来分析，都为我国纳米材料研究在国际上争得一席之地，促进我国纳米材料研究的发展，培养高水平的纳米材料研究人才做出了贡献。在纳米材料基础研究和应用研究的衔接，加快成果转化也发挥了重要的作用。目前和今后一个时期内这些单位仍然是我国纳米材料和纳米结构研究的坚力量。【2】 近年来美国纳米技术研究与产品开发发展迅速。如医学领域的纳米医药机器人、纳米定向药物载体、纳米在基因工程蛋白质合成中的应用，微电子及信息技术领域的导电聚合物在信息技术的应用、纳米电子元器件FET二极管、用于感应器的电子序列、纳米传感器，化工领域的利用纳米材料提高催化剂的效能等，都取得了很大进展。 日本科学家在2003年12月发现，当温度降到极端低时，非常接近于一维金属的碳纳米管的电阻急剧增大，变成绝缘体，与普通金属的导电性截然相反。从
1.3二氧化钛的制备方法 1.3.1常规二氧化钛制备方法 二氧化钛的工业化生产方法有两种：硫酸法和氯化法。 1）硫酸法 用硫酸酸解含钛矿物，得到硫酸氧钛溶液，经纯化和水解得到偏钛酸沉淀， 再进入转窑焙烧产出二氧化钛颜料产品，是非连续生产工艺，工艺流程复杂，需要20道左右的步骤，排放废弃物较多。晶型转变需更多操作步骤，采用的焚烧工艺需要消耗大量能源［9］。 硫酸法工艺主要包括以下几个步骤： 除杂：FQ6+3H2SCH=Fe2（SO4）3+3H2O, TiO2+2H2SO4=Ti（SO4） 2+2H2O 然后：Fe+F&（SO4）3=3Fe2 SO4 调PH 至5-6,使Ti（SO4）2水解：Ti（SO4）2+3H2O=H2TiO3 J +2H2SO4 过滤沉淀加热得到TiO2：H2TiO3= TQ2+H2O T 2）氯化法 氯化法是以钛铁矿、高钛渣、人造金红石或天然金红石等与氯气反应生成四氯化钛，经精馏提纯，再进行气相氧化；速冷后，经过气固分离得到二氧化钛。由于没有转窑焙烧工艺形成的烧结，其二氧化钛原级粒子易于解聚，所以在产品精制的过程较硫酸法大幅度节省能量［10］0 氯化法工艺主要包括以下几个步骤：先用盐酸除杂：Fe2O3+6HCI=2FeCl3+3H2O 过滤洗涤然后加焦炭和氯气：TiO2 （粗）+C+2Cl2=TiCl4（气）+CO2 冷却、收集TiCl4 （液）小心水解：TiCl4+3H2O =H2TiO3+4HCl 加热提纯得到精制二氧化钛：H2TiO3=TiO2（精）+H2O T 1.3.2微细二氧化钛的制备工艺 粉体的超微细加工通常有物理方法和化学方法两大类。物理加工法是将粗粒子粉碎得到微粉体的方法。虽然目前粉碎技术已有改进，但粉碎过程很容易混入杂质，很难制备1ym以下的超微粒子。化学法是由离子、原子形核，然后再长大，分两步过程制备微粒子的方法，这种方法易得到粒径1ym以下的超微粒子。微细二氧化钛的制备主要包括气相法和液相法。气相法是指直接利用气体或采用激光、电子束照射等方法将原料变为气体或离子体，使之在气体状态下发生化学或物理变化，然后再经冷却、凝结、长大等过程制备微细颗粒的方法，由于气相法生产
葡萄糖水热法制备纳米碳球 广州华南农业大学理学院09材化（2）班林勋，200930750211 引言 炭微球材料由于其具有高密度、高强度、高比表面积以及在锂离子电池方面的应用前景，已经引起许多研究人员的兴趣。碳微球的形状和大小显著影响着其电学性能。 葡萄糖在水热条件下会发生许多化学反应，实验结果表明：炭微球的增长似乎符合LaMer 模型（见图1），当0.5 mol·L-1 的葡萄糖溶液在低于140 C 或反应时间小于1h 时不会形成炭球，在此条件下反应后溶液呈橙色或红色并且粘度增强，表明有芳香族化合物和低聚糖形成，这是反应的聚合步骤。当反应条件为0.5 mol·L-1、160℃、3h 时开始出现成核现象，这个碳化步骤可能是由于低聚糖之间分子间脱水而引起的交联反应，或者在先前步骤中有其它大分子的形成，然后形成的核在溶液中各向同性生长所致。从现有的研究结果表明，制备过程中的反应条件如葡萄糖的起始浓度、反应温度和反应时间直接影响炭球的粒径分布，其中反应时间对颗粒粒径影响很大，随着反应时间的延长，这些纳米炭球粒径从150nm（最初核的大小，实验所得到的最小的尺寸）生长到1500 nm。 由葡萄糖水热法制备纳米炭球具有绿色环保无污染的特点，实验过程中没有引入任何引发剂以及有毒溶剂，制备得到的炭球粒径均匀，大小可控，同时表面含有大量活性官能团，具有优良的亲水性和表面反应活性，可应用于生物化学、生物诊断以及药物传输领域，也可以作为制备核壳结构材料或者多孔材料的模板等等，具有令人欣喜的应用前景。 图1 水热法形成炭球的结构变化示意图 1 实验部分 1.1 实验仪器与试剂
葡萄糖，去离子水，95%乙醇，50mL 高压反应釜，鼓风干燥箱，电子天平，抽滤装置（有机滤膜），滤纸，玻璃棒 1.2 纳米碳球的制备 纳米碳球的制备参见文献[1]。用电子天平称取 6g 葡萄糖放入50mL 反应釜内衬（图2）中，用移液管准确移取35mL 去离子水（葡萄糖溶液的浓度为0.952 mol·L -1 ）加入到上述反应釜中，用玻璃棒搅拌溶液，使葡萄糖全部溶解，然后装入反应釜中，用扳手拧紧反应釜，放入烘箱中。设定反应条件为：温度 180?C ，反应时间 4~12 h 。待反应结束后，降至室温，取出反应釜，将釜内黑褐色溶液抽滤（用40 um 有机滤膜），并及时清洗反应釜内衬，抽滤时用去离子水和 95% 乙醇清洗至滤液为无色。将样品用滤纸包好放入干燥箱中70℃干燥 4h 。收集样品，称重并计算产率。 图2 反应釜实物与结构示意图 1.3 纳米碳球的表征 1.3.1 X-射线衍射分析 测定所制备碳球的晶型以判断该碳球所属的类型（如普通碳还是石墨型碳） 1.3.2 红外光谱分析 测定碳球的活性官能团，表征不同制备条件下得到的碳球活性官能团变化 2 结果与讨论 2.1 实验数据 实验最终制备得到的纳米碳球的质量为 0.1255 g ，根据下列化学方程式 C 6H 12O 6 6C+6H 2O 可得产率23%.5100%4 .21255.0100%理论产率实际产率ω=?=?=
水热法制备石墨烯/TiO2催化剂 2.1 水热法制备石墨烯/TiO2 2.1.1实验准备 主要试剂：天然石墨粉（含碳量90.0%~99.9%，国药集团化学试剂有限公司），双氧水（浓度≥30%，分析纯A.R，上海桃浦化工厂），过硫酸钾（分析纯A.R，天津市科密欧化学试剂有限公司），五氧化二磷（分析纯A.R，天津市光复科技有限公司），浓硫酸（质量分数95%~98%，分析纯A.R，白银化学试剂厂），浓盐酸（质量分数36%~38%，分析纯A.R，成都市科龙化工试剂厂），三氯化钛（质量分数15%，分析纯A.R，国药集团化学试剂有限公司），去离子水，无水乙醇（分析纯A.R，烟台市双双化工有限公司），高锰酸钾（分析纯A.R，成都市科龙化工试剂厂）。 仪器：85-2型恒温磁力搅拌器（上海司乐仪有限公司），电子天平（上海越平科学仪器有限公司），电热鼓风干燥箱（上海一恒科学仪器有限公司），KH-100B 型超声波清洗器（昆山禾创超声仪器有限公司），离心机（安徽中科中佳科学仪器有限公司）。 2.1.2实验过程 （1）氧化石墨烯的制备 氧化石墨烯是通过修正后的Hummer法合成。具体步骤如下： 浓硫酸50ml加入300ml烧杯，升温加热到90度；过硫酸钾10g，五氧化二磷10g加入烧杯中，磁力搅拌至完全溶解；溶液冷却到80度，向其中加入12g 石墨粉；混合物在80度保持4.5h后用2L水稀释，过滤纸过滤，清洗去除酸；过滤并真空干燥；将400ml浓硫酸加入到2L的烧杯，冷却到0度（冰水浴），再将预氧化的石墨加入。称取高锰酸钾60g缓慢加入使温度不高于10度；加热到35度，2h后将920ml的水加入，搅拌2h，向其中加入2.8L水，再加50ml 左右的过氧化氢，溶液变成亮黄色；放置一天，移出上清液，剩余的溶液用5升10%的HCl和5L去离子水离心清洗；清洗后的氧化石墨烯溶液透析两个星期，去除其他金属离子；将透析好的溶液冷冻干燥备用。 （2）石墨烯/TiO2复合催化剂的制备 称取7mg 氧化石墨烯加入20ml去离子水中，超声分散20min得到溶液A；将2mL的15wt% TiCl3加入到20ml不同浓度（本实验中分别选取0.5mol/L、
取200mL浓度为1mol/L的TiOSO 4 溶液装入容量为500mL的烧杯中，将烧杯放入高 压蒸气釜内，用温度为125℃的蒸气加热2 h后取出，TiOSO 4 水热解生成的白色偏钛酸，过滤后，用蒸馏水洗涤数次，得含固量为%的偏钛酸备用。取200mL浓度为 1mol/L的TiOSO 4 溶液，在搅拌条件下，用2 mol/L氢氧化钠溶液中和，直至溶液的pH=5，溶液中生成胶状二氧化钛前驱体正钛酸，过滤后，用蒸馏水洗涤数次，得含固量为%的正钛酸备用。 1.载银二氧化钛的制备方法： 分别在46gH 2TiO 3 和195gH4TiO4中加入50mL浓度为L的AgNO3溶液，磁力搅拌并加热 直至大部分水挥发，置于80℃的干燥箱中烘干，取出碾磨得未煅烧的载银粉体；在偏钛酸和正钛酸上进行载银的样品分别记为AT1和AT2。分别将AT1和AT2放入马弗炉中，在空气环境下分别以2℃/min速度从室温加热至700℃或900℃煅烧并保温2 h，取出自然冷却后，放入研磨机内研磨4h得含银%的载银二氧化钛粉体。700℃和900℃煅烧后AT1和AT2载银粉 2.溶胶凝胶法制备纯TiO2 薄膜 以钛酸丁酯为前驱体，按n［Ti( OC 4H 9 ) 4 ］∶n［C 2 H 5 OH］∶n［NH( CH 2 CH 2 OH) 2 ］∶ n［H 2 O］=1∶23∶2．5∶10摩尔配比，先将2 /3 无水乙醇、钛酸四丁酯和二乙 醇胺混合，搅拌2 h。再将余下1 /3 无水乙醇和去离子水的混合溶液逐滴加入上述溶液中，继续搅拌 h，得到稳定澄清的溶胶溶液，静置48h。采用自制的拉膜机，以石英玻璃为薄膜载体(实验前依次经过丙酮、水、乙醇超声清洗10 min)，每浸渍提拉一层膜在100℃下干燥10 min，涂膜四层后，将样品置于马弗炉中以 约2℃·min－1升温到600℃保温2 h 后，随炉温冷却，制得纯TiO 2 薄膜。 3.在空心微球表面定向生长TiO2纳米棒 配制1mol/L的钛酸四丁酯甲苯溶液, 将空心微球在其中浸没10min, 然后抽滤,用甲苯、去离子水洗涤. 如此循环10次, 使空心微球表面包覆一层TiO2 薄膜.将如此处理过的空心微球放入马弗炉中, 在550℃下煅烧2h,自然冷却后取出.在60mL盐酸(37%)/水(1∶1, 体积比)溶液中, 加入2g钛酸四丁酯, 搅拌至透明. 加入上述煅烧过的空心微球, 搅拌10 min后转入水热反应釜中, 密封并在150℃下水热反应4 h.自然冷却后, 经过离心分离、乙醇洗涤、干燥, 得到表面定向生长有二氧化钛纳米棒的空心微球. 4.硬脂酸凝胶法合成纳米TiO2 将硬脂酸放入三口瓶中,70℃下使硬脂酸熔融形成透明的溶液,机械搅拌下将一定量的钛酸四丁酯加入到已熔融的硬脂酸中,硬脂酸:钛酸四丁酯=1:2(摩尔比),75℃下磁力搅拌3 h,形成半透明的棕红色溶胶,自然冷却形成凝胶后,置于马弗炉中450℃煅烧2 h,研磨后得到纳米T iO2粉体。
南京信息工程大学综合化学实验报告 学院：环境科学与工程学院 专业：08应用化学 姓名：章翔宇 潘婷 袁成 钱勇 2010年6月25号
纳米二氧化钛的制备及性质实验 1、实验目的 熟悉溶胶凝胶法制备纳米二氧化钛的方法及相关操作； 理解二氧化钛吸附实验的原理和操作； 掌握数据处理的方法 2、溶胶凝胶法制备纳米二氧化钛 2.1 需要的仪器 恒压漏斗、茄行烧瓶、量筒、移液管、铁架台、磁力搅拌、磁子、冷凝管、温度计、烘箱、研钵 2.2 需要的试剂 钛酸丁酯异丙醇浓硝酸蒸馏水 2.3 实验步骤 1.50ml钛酸丁酯溶16ml的异丙醇中，摇匀（在恒压漏斗中进行） 得到溶液A 2.取200ml 的蒸馏水，加入0.32 ml 的浓硝酸，摇匀（在茄行烧瓶中进行），得到 溶液B 3.将烧瓶固定在铁架台上，进行磁力搅拌，将溶液A 逐滴滴加至溶液B中，使两溶液 缓慢接触，并进行水解反应，得到溶液C 溶液C室温回流，记载下当时的室温 4.回流分若干天进行，保证回流时间不少于48小时，得到溶液D 5.蒸干方式：将溶液D进行水浴加热85度并不断搅拌将水分蒸发干，得E 6.将E放入烘箱100烘干 7.研磨至粉末状； 2.4 实验结果 1、回流分4天进行，总计回流时间50小时，室温为15℃。 2、经研磨，得到白色细粉末状固体。称量得二氧化钛质量为11.233g,理论产量不小于11.785g，损失为产品转移过程中损失。 3、纳米二氧化钛性质实验 3.1 二氧化钛吸附试验 1、仪器：烧杯（500mL），容量瓶（1000mL），样品瓶（6个），电子天平，磨口瓶，超 声波清洗机，玻璃注射器，过滤器，分光光度计 2、试剂：二氧化钛粉末，染料X-3B（分子量615），蒸馏水 3、实验步骤： 1、用电子天平称取60mg染料，配成1000mL的60mg/L溶液（避光保存）。 2、将烧杯润洗后，倒入100ml染料溶液，再倒入称量好的50mg的二氧化钛粉末。 静置后置于超声波清洗机中（70℃超声40分钟，注意避光）。剩余原液取样保存编
1.硫酸氧钛溶液热水解和中和水解法制备偏钛酸和正钛酸 取200mL浓度为1mol/L的TiOSO4溶液装入容量为500mL的烧杯中，将烧杯放入高压蒸气釜内，用温度为125℃的蒸气加热2 h后取出，TiOSO4水热解生成的白色偏钛酸，过滤后，用蒸馏水洗涤数次，得含固量为21.6%的偏钛酸备用。取200mL 浓度为1mol/L的TiOSO4溶液，在搅拌条件下，用2 mol/L氢氧化钠溶液中和，直至溶液的pH=5，溶液中生成胶状二氧化钛前驱体正钛酸，过滤后，用蒸馏水洗涤数次，得含固量为5.1%的正钛酸备用。 2.载银二氧化钛的制备方法： 分别在46gH2TiO3和195gH4TiO4中加入50mL浓度为9.3mmol/L的AgNO3溶液，磁力搅拌并加热直至大部分水挥发，置于80℃的干燥箱中烘干，取出碾磨得未煅烧的载银粉体；在偏钛酸和正钛酸上进行载银的样品分别记为AT1和AT2。分别将AT1和A T2放入马弗炉中，在空气环境下分别以2℃/min速度从室温加热至700℃或900℃煅烧并保温2 h，取出自然冷却后，放入研磨机内研磨4h得含银0.5%的载银二氧化钛粉体。700℃和900℃煅烧后AT1和AT2载银粉 3.溶胶凝胶法制备纯TiO2 薄膜 以钛酸丁酯为前驱体，按n［Ti( OC4H9 ) 4］∶n［C2H5OH］∶n［NH( CH2CH2OH)2］∶n［H2O］=1∶23∶2．5∶10摩尔配比，先将2 /3 无水乙醇、钛酸四丁酯和二乙醇胺混合，搅拌2 h。再将余下1 /3 无水乙醇和去离子水的混合溶液逐滴加入上述溶液中，继续搅拌0.5 h，得到稳定澄清的溶胶溶液，静置48h。采用自制的拉膜机，以石英玻璃为薄膜载体(实验前依次经过丙酮、水、乙醇超声清洗10 min)，每浸渍提拉一层膜在100℃下干燥10 min，涂膜四层后，将样品置于马弗炉中以约2℃·min－1升温到600℃保温2 h 后，随炉温冷却，制得纯TiO2薄膜。 4.在空心微球表面定向生长TiO2纳米棒 配制1mol/L的钛酸四丁酯甲苯溶液, 将空心微球在其中浸没10min, 然后抽滤,用甲苯、去离子水洗涤. 如此循环10次, 使空心微球表面包覆一层TiO2 薄膜.将如此处理过的空心微球放入马弗炉中, 在550℃下煅烧2h,自然冷却后取出.在60mL 盐酸(37%)/水(1∶1, 体积比)溶液中, 加入2g钛酸四丁酯, 搅拌至透明. 加入上述煅烧过的空心微球, 搅拌10 min后转入水热反应釜中, 密封并在150℃下水热反应4 h.自然冷却后, 经过离心分离、乙醇洗涤、干燥, 得到表面定向生长有二氧化钛纳米棒的空心微球. 5.硬脂酸凝胶法合成纳米TiO2 将硬脂酸放入三口瓶中,70℃下使硬脂酸熔融形成透明的溶液,机械搅拌下将一定量的钛酸四丁酯加入到已熔融的硬脂酸中,硬脂酸:钛酸四丁酯=1:2(摩尔比),75℃下磁力搅拌3 h,形成半透明的棕红色溶胶,自然冷却形成凝胶后,置于马弗炉中450℃煅烧2 h,研磨后得到纳米T iO2粉体。
