flac3D蠕变基础知识
蠕变模型
将flac3d的蠕变分析option进行了简单的翻译，目的是为了搞清楚蠕变过程中系统时间是如何跟真实时间对应的。
1. 简介
Flac3d可以模拟材料的蠕变特性，即时间依赖性，flac3d2.1提供6种蠕变模型：
1. 经典粘弹型模型model viscous
2. model burger
3. model power
4. model wipp
5. model cvisc
6. powe蠕变模型结合M-C模型产生cpow蠕变模型（model cpow）
7. 然后WIPP蠕变模型结合D-P模型产生Pwipp蠕变模型（model pwipp）；
8 model cwipp
以上模型越往下越复杂，第一个模型使用经典的maxwell蠕变公式，第二个模型使用经典的burger蠕变公式，第三个模型主要用于采矿及地下工程，第四个模型一般用于核废料地下隔离的热力学分析，第五个模型是第二个模型的M-C扩展，第六个模型是第三个模型的M-C 扩展，第七个模型是第四个模型的D-P扩展，第八个模型也是第四个模型的一种变化形式，只是包含了压硬和剪缩行为。
2. flac3d解流变问题
2.1简介
流变模型和flac3d其他模型最大的不同在于模拟过程中时间概念的不同，对于蠕变，求解时间和时间步代表着真实的时间，而一般模型的静力分析中，时间步是一个人为数量，仅仅作为计算从迭代到稳态的一种手段来使用。
2.2 flac3d的蠕变时间步长
对于蠕变等时间依赖性问题，flac3d容许用户自定义一个时间步长，这个时间步长的默认值为零，那么材料对于粘弹性模型表现为线弹性，对于粘塑性模型表现为弹塑性。（命令set creep off也可以用来停止蠕变计算。）这可以用来在系统达到平衡后再开始新的蠕变计算。蠕变公式中包含时间，所以计算中时间步长对程序响应有影响。
虽然用户可以对时间步进行设置，但并不是任意的。
蠕变过程由偏应力状态控制，从数值计算的精度来讲，最大蠕变时间步长可以表示成材料粘性常数和剪切模量的比值：
For the power law ----------省略。For the WIPP law -----------省略
For the cvisc model, 上面方程应该写成：tmax = min ( ηK/GK，ηM/GM)
上标K和M分别代表Kelvin和Maxwell。
蠕变压缩的时间限制包括系统体积反应，并且估计为粘性和体积模量的比值。粘性可以表示为σ和体积蠕变压缩速率的比值。
建议利用FLAC3D作蠕变分析开始时所采用的蠕变时间步，比根据上式算得的时间tmax 小两到三个数量级。通过调用SET creep dt auto on ，可以利用自动时间步自动调整。作为
一项规则，时间步的最大值（SET creep maxdt ）不能超过tmax。
用来计算tmax的应力σ大小，可由蠕变开始之前的初始应力状态决定。同样，σ作为von Mises不变量，可以用FISH函数计算。
涉及体积变化响应的蠕变分析，其最大时间步长可以表示成材料粘性常数和体积模量的比值，这里粘性常数就是平均应力和蠕变体应变率的比值。
一般flac3d推荐使用的初始蠕变时间步长比最大时间步长（由上述公式计算得到的）约小2到3个数量级。如果使用set creep dt auto on命令，那么程序将自动调整蠕变的时间步长，同样应当记住通过命令（set creep maxdt）设置的最大蠕变时间步不能超过。
2.3自动调整蠕变时间步长
用户可以设置蠕变时间步为一个常数值，也可以使用set creep dt auto on命令自动调节。如果时间步长自动变化，那么当最大不平衡力超过某一阀值时，它就会减小；当最大不平衡力小于某一水平时它就会增大。系统将该阀值定义为最大不平衡力和平均节点力的比值。
对于即将求解的问题，先只考虑弹性效应，通过观察接近初始平衡状态时的不平衡力就可以大概知道整个问题的不平衡力大小。
在有些算例中，又会尽量避免对时间步长的连续调整，这样的话，在某一次时间步长调整之后，可以定义一个“延迟阶段”（比如100步），在这一“延迟阶段”内不再发生进一步的时间步长调整。一般来说，为了适应开挖之类的瞬变，时间步长一开始是一个较小值，然后在模拟过程中增大，如果再发生瞬变，最好人工调小时间步长，然后让它自动增大。
要解决问题的典型的不平衡力准则，可以通过观察只有弹性作用的初始阶段接近平衡时的不平衡力来决定。很多情况下通过逐渐增大或减小时间步可以达到很好的性能。（例如默认比值lmul = 1.01和umul = 0.90).一些情况下，最好避免对时间步进行连续调整，这可能产生“干扰”。为了达到这个目的，时间步发生改变后应有一个“等待时间”（比如：100步），让系统暂停，这段时间中时间步不做进一步调整。通常时间步开始与小的数值来适应短暂的过程比如开挖，然后随模拟进程增加。如果增加一个短暂过程，则需要手工减小时间步然后在让其自动增加。命令SET creep用来设置时间步以及时间步自动调整所需要的参数。
2.4蠕变模型的指令输入
2.4.1 flac3d命令
Config creep 这个命令必须使用，以便开始蠕变分析。
History dt 时间步长
Crtime 蠕变时间
Model viscous 经典粘弹性模型
Print creep 显示蠕变模型的参数信息
Zone prop 显示分配给单元的材料属性
Property
bulk（弹性体积模量，K）Shear（弹性剪切模量，G）Viscosity（动力粘性常数，）
Set creep age t 使用solve求解蠕变问题，t是蠕变时间的限值。
Set creep dt **
Set creep mindt=** maxdt=**
Set creep Dt Auto on/ Auto off
T就是蠕变时间步长，如果不进行赋值，则默认为mindt。Auto on auto off是自动
调整时间步长开关，默认为关；设置为开时，要通过关键字lfob，ufob，lmul，umul和latency 来控制时间步长。
Lfob v 不平衡力比率低于v值，则时间步长自动增大。默认为
Ufob v 不平衡力比率超过v值，则时间步长自动减小。默认为5.0*
Lmul v 不平衡力比率低于lfob，则时间步长自动乘以v值，lmul必须大于1，默认为1.01
Umul v 不平衡力比率超过ufob，则时间步长自动乘以v值，lmul必须小于1，默认为0.90
Latency v 延长阶段的时间步数
Maxdt v 最大蠕变时间步长，默认没有限制，但是设置的时候最好不要超过Mindt v 最小蠕变时间步长，默认为零
On 蠕变时间开关，一旦确认蠕变分析（config creep）则默认为开Off
Time t 蠕变开始的时间，默认为t
Solve age t config creep后，t为蠕变计算的时间限值
FISH中可以用的变量
crdt --------creep timestep crtime-------- creep time
2.4.2 property
经典粘弹性（Maxwell介质）— MODEL viscous
(1) bulk 弹性体积模量, K
(2) shear 弹性抗剪模量, G
(3) viscosity 动态粘滞度, η
Burger’s Model — MODEL burger
(1) bulk 弹性体积模量, K
(2) kshear 开尔文抗剪模量, GK
(3) kviscosity 开尔文粘性系数, ηK
(4) mshear 麦斯韦尔剪切模量, GM
(5) mviscosity 麦斯韦尔粘性系数, ηM
Burger-Creep 粘塑性模型— MODEL cvisc
(1) bulk 弹性体积模量, K
(2) cohesion 内聚力, c
(3) dilation 膨胀角, ψ
(4) friction 内摩擦角, φ
(5) kshear 开尔文抗剪模量, GK
(6)kviscosity 开尔文粘性系数, ηK
(7) mshear 麦斯韦尔剪切模量, GM
(8)tension 极限抗拉强度, σt
(9) mviscosity 麦斯韦尔粘性系数, ηM
3. 蠕变的例子－FLAC3D处理二维问题（采用蠕变模型）
new
gen zone brick size 8 1 22 p0 0 0 -6 p1 4.2 0 -6 p2 0 1 -6 p3 0 0 5
pause ；建立模型
inter 1 face range x 4.1 4.3 y 0 1 z -6 5；加3个接触面
inter 2 face range x 0 4.2 y 0 1 z -5.9 -6.1
inter 3 face range x -.1 .1 y 0 1 z 5 -6
pause；
gen zone brick size 30 1 22 p0 4.2 0 -6 p1 50 0 -6 p2 4.2 1 -6 p3 4.2 0 5 ratio 1.05 1 1
pause；
gen zone brick size 1 20 10 p0 0,0 0 p1 0 1 0 p2 -20 0 0 p3 0 0 5 ratio 1 1.1 1
pause；
gen zone brick size 12 20 1 p0 0 0 0 p1 0 0 -6 p2 -20 0 0 p3 0 1 0 ratio 1 1.1 1
pause；
gen zone brick size 30 20 1 p0 4.2 0 -6 p1 50 0 -6 p2 4.2 0 -55 p3 4.2 1 -6 ratio 1.05 1.1 1 pause；
gen zone brick size 8 20 1 p0 0 0 -6 p1 4.2 0 -6 p2 0 0 -55 p3 0 1 -6 ratio 1 1.1 1
pause；
gen zone brick size 20 20 1 p0 0 0 -6 p1 0 0 -55 p2 -20 0 -6 p3 0 1 -6 ratio 1.1 1.1 1
pause；
group soil ；定义组
group exca1 range x -20 0 y 0 1 z 3 5
group exca2 range x -20 0 y 0 1 z 0 3
group mixingpiles range x 0 4.2 z -6 5
；边界约束
fix x range x -19.9 -20.1
fix x range x 50.1 49.9
fix y
fix z range z -55.1 -54.9
=============================================
config creep；启动蠕变模块
def burcal
bkk=bme/(3*(1-2*b1)) ‘bkk——k(体积模量);bme——E（弹性模量）；b1——泊松比；
bk1=bke/(2*(1+b1)) ‘bke——
bk2=bme/(2*(1+b1)) ‘bk2——G（剪切模量）；bme——E（弹性模量）；b1——泊松比；kshear 开尔文抗剪模量, GK
bvis1=vis1 ‘vis——kviscosity 开尔文粘性系数, ηK
bvis2=vis2
end
set bme=1.35714
set bke=3.25714
set b1=0.35
set vis1=1.35714
set vis2=19.2857
burcal
model moh range group mixingpiles；定义本构
model burger range group soil any group exca1 any group exca2 any
prop b b1 ksh bke msh bme kvis vis1 mvis vis2 range group soil any group exca1 any group exca2 any
prop s 1e9 b 2e9 c 2e10 range group mixingpiles；赋材料属性
ini dens=1900 range group mixingpiles；定义密度
ini dens=1800 range group soil any group exca1 any group exca2 any
inter 1 prop fric 40 kn 1e8 ks 1e8 ten 0；给接触面赋材料属性
inter 2 prop fric 40 kn 1e8 ks 1e8 ten 0
inter 3 prop fric 40 kn 1e8 ks 1e8 ten 0
set grav 0 0 -10；重力加速度
ini syy -4.5e4 grad 0 0 0.9e4；初始应力平衡
ini sxx -4.5e4 grad 0 0 0.9e4
ini szz -9e4 grad 0 0 1.8e4
pause;初试平衡求解前
solve
pause;初试平衡求解结果
ini xdis 0 ydis 0 zdis 0 ；初始位移为零
============================================
set creep mindt=1e-2 maxdt=1
set creep on；开启蠕变计算
his unbal
his gp xdis 0. 0.5 5
his crtime
model null range group exca1；开挖第一步
solve age 6；蠕变计算
pause;开挖第一步求解结果
model null range group exca2；开挖第二步
solve age 12 ;开挖第2步求解结果
3.1开挖后围岩随时间变化的例子
model cvisc(或其它的蠕变本构模型)
proper 各种蠕变参数
hist id 1 crtime 记录蠕变时间
hist id 2 gp xdisp 一点的三维坐标
hist id 3 gp ydisp 一点的三维坐标
hist id 4 gp zdisp 一点的三维坐标
plot hist 2 vs 1
plot hist 3 vs 1
plot hist 4 vs 1
solve age 天数或小时（根据蠕变参数中的粘性系数的单位来统一起来）
save 文件名
hist write 2 3 4 vs 1 file 文件名
遵照上面的步骤，再丰富一下就可以求得开挖后围岩随时间变化的位移曲线。但必须清楚“开挖后围岩随时间变化”的问题是一个岩体流变（蠕变）的问题，这超出了开挖瞬态（static）计算的范畴。
实例分析命令： 1. X ，Y ，Z 旋转 Shift+ X ，Y ，Z 反向旋转 Gen zone ……；model ……；prop ……（材料参数）；set grav 0,0,-9.81（重力加速度） plot add block group red yellow 把在group 中的部分染成红色和黄色 plot add axes black 坐标轴线为黑色；print zone stress% K 单元应力结果输出 ini dens 2000 ran z a b （设置初始密度，有时不同层密度不同）；ini ……（设置初始条件）；fix ……（固定界面） set plot jpg ；set plot quality 100 ；plot hard file 1.jpg 图像输出（格式、像素、名称） plot set magf 1.0视图的放大倍数为1.0；plo con szz z 方向应力云图 2. ini z add -1 range group one 群one 的所有单元，在z 方向上向下移动1m ；然后合并 命令 gen merge 1e-5 range z 0此命令是接触面单元合并成一个整体，1e-5是容差 3. (基坑开挖步骤)：Step 1: create initial model state （建立初始模型）Step 2: excavate trench （开挖隧道） 4. group Top range group Base not 定义（群组Base 以外的为）群组Top 5. plot blo gro 使得各个群组不同颜色显示 6. （两个部分间设置界面；切割法）：gen separate Top 使两部分的接触网格分离 为两部分；interface 1 wrap Base Top 在（Base 和Top ）这两部分之间添加接触单元；plot create view_int 显示，并创建标题view_int ；plot add surface 显示表面；plot add interface red 界面颜色红色 7. （简单的定义函数及运行函数）new ；def setup 定义函数setup ；numy = 8定义常 量numy 为8；depth = 10.0 定义depth 为10；end 结束对函数的定义；setup 运行函数setup 8. （隧道生成）上部圆形放射性圆柱及下部块体单元体的建立，然后镜像。 9. 模拟模型的材料问题时为什么要去定义某个方向上的初始速度？— 10. 渐变应力施加：apply nstress -1e6 gradient 0,0,1e5 range z 3.464,0 plane dip 60 dd 270 origin .1 0 0；施加法向应力：apply nstress -1e6 range plane dip 60 dd 270 origin .1 0 0 11. d ip dd 确定平面位置使用：（纠结） 12. p rint gp position range id=14647 输出节点坐标 13. a pply sxx -10e6 gradient 0 , 0, 1e5 range z -100 , 0在这个求解方程中，z 为变量，所以xx σ为：65=-1010+10xx z σ?? ；原点（0,0,0） 14. f ree x range x -.1 .1 z 6.9 10.1放松x=0 平面上，z=7，10 这一部分在x 方向的约 束（可以在此处产生破坏） 15. 体积模量K 和剪切模量G 与杨氏模量及泊松比v 之间的转换关系如下： =3(1-2v)E K G=2(1+v) E 16. 一般而言，大多数问题可以采用FLAC 3D 默认的收敛标准（或称相对收敛标准），即当体 系最大不平衡力与典型内力的比率R 小于定值10-5；（也可由用户自定义该值，命令：

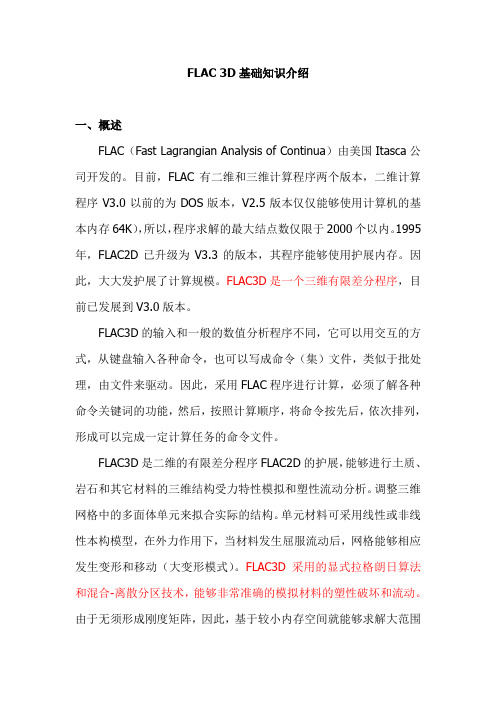

FLAC 3D 基础知识介绍 一、概述 FLAC（Fast Lagrangian Analysis of Continua ）由美国Itasca 公司开发的。目前，FLAC 有二维和三维计算程序两个版本，二维计算程序V3.0 以前的为DOS 版本，V2.5 版本仅仅能够使用计算机的基本内存64K），所以，程序求解的最大结点数仅限于2000个以内。1995 年，FLAC2D 已升级为V3.3 的版本，其程序能够使用护展内存。因此，大大发护展了计算规模。FLAC3D是一个三维有限差分程序，目前已发展到V3.0 版本。 FLAC3D的输入和一般的数值分析程序不同，它可以用交互的方式，从键盘输入各种命令，也可以写成命令（集）文件，类似于批处理，由文件来驱动。因此，采用FLAC程序进行计算，必须了解各种命令关键词的功能，然后，按照计算顺序，将命令按先后，依次排列，形成可以完成一定计算任务的命令文件。 FLAC3D是二维的有限差分程序FLAC2D的护展，能够进行土质、岩石和其它材料的三维结构受力特性模拟和塑性流动分析。调整三维网格中的多面体单元来拟合实际的结构。单元材料可采用线性或非线性本构模型，在外力作用下，当材料发生屈服流动后，网格能够相应发生变形和移动（大变形模式）。FLAC3D 采用的显式拉格朗日算法和混合-离散分区技术，能够非常准确的模拟材料的塑性破坏和流动。由于无须形成刚度矩阵，因此，基于较小内存空间就能够求解大范围 的三维问题。
