Simulink 中电机参数有名值与标幺值折算方法(包含惯性系数)
[P n V n f n ]=[电机额定功率 电机额定线电压有效值 电机频率]；
n n n P I = （I n 为线电流，电机中Y 接法时线电流有效值等于相电流有效值） 由上式可计算出线电流（相电流）I n =I b ，I b 为相电流有效值;设V b 为相电压有效值。
b n V =
V bm ,I bm 为相电压、相电流幅值。bm bm ,b b V I ==。
因此可计算阻抗基值Z base =V bm /I bm 。
定子电阻标幺值: R s 标幺值=R s 实际值/Z base
定子漏电感标幺值：X 1s 标幺值=X 1s 实际值/Z base （注意：2πf n L 1s =X 1s ）
同理可得转子电阻和转子漏电感标幺值。（注意：电机所给参数中转子侧的电阻'2R 、电感'2X σ为折算到定子侧的等效电阻、电感）
折算方程为：''2222,z z R k R X k X σσ==
电机惯性系数(J=kg.m 2)与标幺值系统惯性时间常数(T j =H （s ）)之间的关系为： T j =J*(2πf n /p)2/2P n ,式中p 为发电机极对数。
成都理工大学工程技术学院 《通信仿真课程设计》报告 班级：信息工程1班 姓名：寇路军 学号： 201620101133 指导教师：周玲 成绩： 2019 年 3月 23 日
目录 通信仿真课程设计报告 (2) 一.绪论 (2) 二．课程设计的目的 (2) 三．模拟调制系统的设计 (3) 3.1 二进制相移键控调制基本原理 (3) 3.2 2PSK信号的调制 (3) 3.2.1模拟调制的方法 (3) 3.3 2PSK信号的解调 (4) 3.4 2PSK的“倒∏现象”或“反向工作” (5) 3.5功率谱密度 (5) 四．数字调制技术设计 (7) 4.1 2PSK的仿真 (7) 4.1.1仿真原理图 (7) 4.1.2 仿真数据 (7) 4.1.3 输出结果 (9) 总结 (10) 参考文献 (11)
通信仿真课程设计报告 一.绪论 随着社会的快速发展，通信系统在社会上表现出越来越重要的作用。目前，我们生活中使用的手机，电话，Internet，ATM机等通信设备都离不开通信系统。随着通信系统与我们生活越来越密切，使用越来越广泛，对社会对通信系统的性能也越高。另外，随着人们对通信设备更新换代速度越来越快。不得不缩短通信系统的开发周期以及提高系统性能。针对这两方面的要求，必需要通过强大的计算机辅助分析设计技术和工具才能实现。自从现代以来，计算机科技走上了快速发展道路，实现了可视化的仿真软件。 通信系统仿真，在目前的通信系统工程设计当中。已成为了不可替代的一部分。它表现出很强的灵活性和适应性。为我们更好地研究通信系统性能带来了很大的帮助。本论文主要针对模拟调制系统中的二进制相移键控调制技术进行设计和基于Simulink进行仿真。通过系统仿真验证理论中的结论。本论文设计的目的之一是进一步加强理论知识，熟悉Matlab软件。 Simulink是MATLAB最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。在该环境中，无需大量书写程序，而只需要通过简单直观的鼠标操作，就可构造出复杂的系统。Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink 已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。同时有大量的第三方软件和硬件可应用于或被要求应用于Simulink。 二．课程设计的目的 1.掌握模拟系统2PSK调制和解调原理及设计方法。 2.熟悉基于Simulink的通信系统仿真。
simulink中的solver各选项表示的意思ZZ 2007-05-11 21:12 | (分类:默认分类) 构建好一个系统的模型之后，接下来的事情就是运行模型，得出仿真结果。运行一个仿真的完整过程分成三个步骤：设置仿真参数，启动仿真和仿真结果分析。 一、设置仿真参数和选择解法器 设置仿真参数和选择解法器，选择Simulation菜单下的Parameters命令，就会弹出一个仿真参数对话框，它主要用三个页面来管理仿真的参数。 Solver页，它允许用户设置仿真的开始和结束时间，选择解法器，说明解法器参数及选择一些输出选项。 Workspace I/O页，作用是管理模型从MATLAB工作空间的输入和对它的输出。 Diagnostics页，允许用户选择Simulink在仿真中显示的警告信息的等级。 1、Solver页 此页可以进行的设置有：选择仿真开始和结束的时间；选择解法器，并设定它的参数；选择输出项。 仿真时间：注意这里的时间概念与真实的时间并不一样，只是计算机仿真中对时间的一种表示，比如10秒的仿真时间，如果采样步长定为0.1，则需要执行100步，若把步长减小，则采样点数增加，那么实际的执行时间就会增加。一般仿真开始时间设为0，而结束时间视不同的因素而选择。总的说来，执行一次仿真要耗费的时间依赖于很多因素，包括模型的复杂程度、解法器及其步长的选择、计算机时钟的速度等等。 仿真步长模式：用户在Type后面的第一个下拉选项框中指定仿真的步长选取方式，可供选择的有Variable-step（变步长）和Fixed-step（固定步长）方式。变步长模式可以在仿真的过程中改变步长，提供误差控制和过零检测。固定步长模式在仿真过程中提供固定的步长，不提供误差控制和过零检测。用户还可以在第二个下拉选项框中选择对应模式下仿真所采用的算法。 变步长模式解法器有：ode45，ode23，ode113，ode15s，ode23s，ode23t，ode23tb和discrete。ode45：缺省值，四/五阶龙格－库塔法，适用于大多数连续或离散系统，但不适用于刚性（stiff）系统。它是单步解法器，也就是，在计算y(tn)时，它仅需要最近处理时刻的结果y(tn-1)。一般来说，面对一个仿真问题最好是首先试试ode45。 ode23：二/三阶龙格－库塔法，它在误差限要求不高和求解的问题不太难的情况下，可能会比ode45更有效。也是一个单步解法器。 ode113：是一种阶数可变的解法器，它在误差容许要求严格的情况下通常比ode45有效。ode113是一种多步解法器，也就是在计算当前时刻输出时，它需要以前多个时刻的解。 ode15s：是一种基于数字微分公式的解法器（NDFs）。也是一种多步解法器。适用于刚性系统，当用户估计要解决的问题是比较困难的，或者不能使用ode45，或者即使使用效果也不好，就可以用ode15s。 ode23s：它是一种单步解法器，专门应用于刚性系统，在弱误差允许下的效果好于ode15s。它能解决某些ode15s所不能有效解决的stiff问题。 ode23t：是梯形规则的一种自由插值实现。这种解法器适用于求解适度stiff的问题而用户又需要一个无数字振荡的解法器的情况。 ode23tb：是TR-BDF2的一种实现， TR-BDF2 是具有两个阶段的隐式龙格－库塔公式。discrtet：当Simulink检查到模型没有连续状态时使用它。 固定步长模式解法器有：ode5，ode4，ode3，ode2，ode1和discrete。 ode5：缺省值，是ode45的固定步长版本，适用于大多数连续或离散系统，不适用于刚性系统。
《信息系统仿真课程设计》 课程设计报告 题目：信息系统课程设计仿真 院（系）：信息科学与技术工程学院 专业班级：通信工程1003 学生姓名： 学号： 指导教师：吴莉朱忠敏 2012 年 1 月 14 日至2012 年 1 月 25 日 华中科技大学武昌分校制
信息系统仿真课程设计任务书
目录 摘要 (5) 一、Simulink仿真设计 (6) 1.1 低通抽样定理 (6) 1.2 抽样量化编码 (9) 二、MATLAB仿真设计 (12) 2.1、自编程序实现动态卷积 (12) 2.1.1 编程分析 (12) 2.1.2自编matlab程序： (13) 2.1.3 仿真图形 (13) 2.1.4仿真结果分析 (15) 2.2用双线性变换法设计IIR数字滤波器 (15) 2.2.1双线性变换法的基本知识 (15) 2.2.2采用双线性变换法设计一个巴特沃斯数字低通滤波器 (16) 2.2.3自编matlab程序 (16) 2.2.4 仿真波形 (17) 2.2.5仿真结果分析 (17) 三、总结 (19) 四、参考文献 (19) 五、课程设计成绩 (20)
摘要 Matlab 是一种广泛应用于工程设计及数值分析领域的高级仿真平台。它功能强大、简单易学、编程效率高，目前已发展成为由MATLAB语言、MATLAB工作环境、MATLAB图形处理系统、MATLAB数学函数库和MATLAB应用程序接口五大部分组成的集数值计算、图形处理、程序开发为一体的功能强大的系统。本次课程设计主要包括MATLAB和SIMULINKL 两个部分。首先利用SIMULINKL 实现了连续信号的采样及重构，通过改变抽样频率来实现过采样、等采样、欠采样三种情况来验证低通抽样定理，绘出原始信号、采样信号、重构信号的时域波形图。然后利用SIMULINKL 实现抽样量化编码，首先用一连续信号通过一个抽样量化编码器按照A律13折线进量化行，观察其产生的量化误差，其次利用折线近似的PCM编码器对一连续信号进行编码。最后利用MATLAB进行仿真设计，通过编程，在编程环境中对程序进行调试，实现动态卷积以及双线性变换法设计IIR数字滤波器。 本次课程设计加深理解和巩固通信原理、数字信号处理课上所学的有关基本概念、基本理论和基本方法，并锻炼分析问题和解决问题的能力。

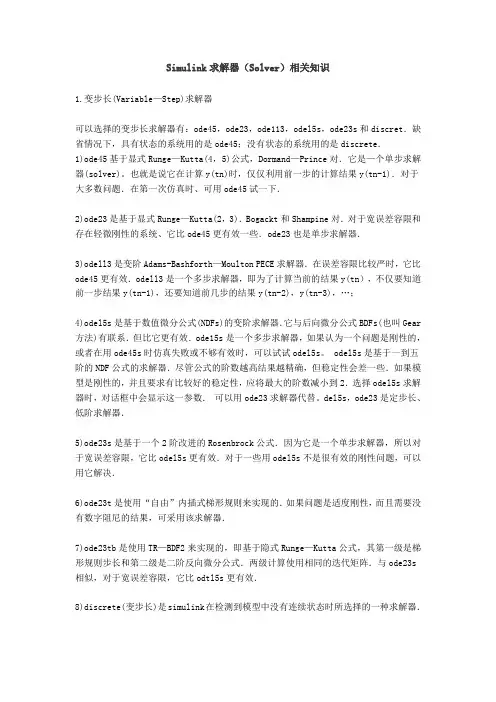

1.变步长(Variable—Step)求解器 可以选择的变步长求解器有：ode45，ode23，ode113，odel5s，ode23s和discret．缺省情况下，具有状态的系统用的是ode45；没有状态的系统用的是discrete． 1)ode45基于显式Runge—Kutta(4，5)公式，Dormand—Prince对．它是—个单步求解器(solver)。也就是说它在计算y(tn)时，仅仅利用前一步的计算结果y(tn-1)．对于大多数问题．在第一次仿真时、可用ode45试一下． 2)ode23是基于显式Runge—Kutta(2，3)．Bogackt和Shampine对．对于宽误差容限和存在轻微刚性的系统、它比ode45更有效一些．ode23也是单步求解器．3)odell3是变阶Adams-Bashforth—Moulton PECE求解器．在误差容限比较严时，它比ode45更有效．odell3是一个多步求解器，即为了计算当前的结果y(tn），不仅要知道前一步结果y(tn-1)，还要知道前几步的结果y(tn-2)，y(tn-3)，…； 4)odel5s是基于数值微分公式(NDFs)的变阶求解器．它与后向微分公式BDFs(也叫Gear方法)有联系．但比它更有效．ode15s是一个多步求解器，如果认为一个问题是刚性的，或者在用ode45s时仿真失败或不够有效时，可以试试odel5s。odel5s是基于一到五阶的NDF公式的求解器．尽管公式的阶数越高结果越精确，但稳定性会差一些．如果模型是刚性的，并且要求有比较好的稳定性，应将最大的阶数减小到2．选择odel5s求解器时，对话框中会显示这一参数．可以用ode23求解器代替。del5s，ode23是定步长、低阶求解器． 5)ode23s是基于一个2阶改进的Rosenbrock公式．因为它是一个单步求解器，所以对于宽误差容限，它比odel5s更有效．对于一些用odel5s不是很有效的刚性问题，可以用它解决． 6)ode23t是使用“自由”内插式梯形规则来实现的．如果问题是适度刚性，而且需要没有数字阻尼的结果，可采用该求解器． 7)ode23tb是使用TR—BDF2来实现的，即基于隐式Runge—Kutta公式，其第一级是梯形规则步长和第二级是二阶反向微分公式．两级计算使用相同的迭代矩阵．与ode23s相似，对于宽误差容限，它比odtl5s更有效． 8)discrete(变步长)是simulink在检测到模型中没有连续状态时所选择的一种求解器．
