工业除湿机说明书新

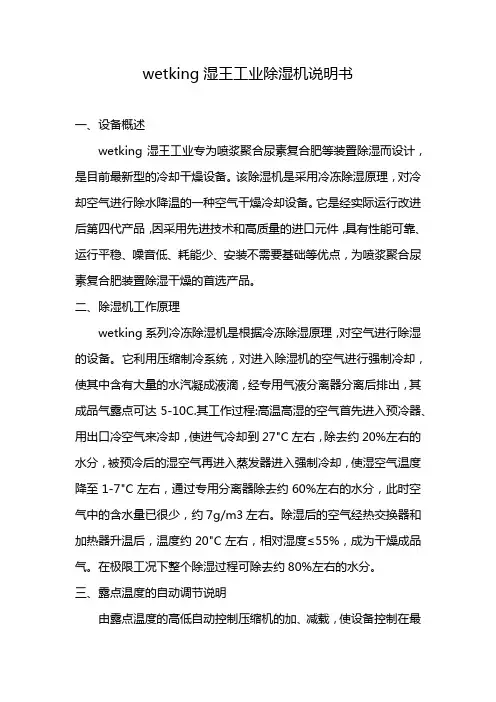

wetking湿王工业除湿机说明书一、设备概述wetking湿王工业专为喷浆聚合尿素复合肥等装置除湿而设计，是目前最新型的冷却干燥设备。

该除湿机是采用冷冻除湿原理，对冷却空气进行除水降温的一种空气干燥冷却设备。

它是经实际运行改进后第四代产品，因采用先进技术和高质量的进口元件，具有性能可靠、运行平稳、噪音低、耗能少、安装不需要基础等优点，为喷浆聚合尿素复合肥装置除湿干燥的首选产品。

二、除湿机工作原理wetking系列冷冻除湿机是根据冷冻除湿原理，对空气进行除湿的设备。

它利用压缩制冷系统，对进入除湿机的空气进行强制冷却，使其中含有大量的水汽凝成液滴，经专用气液分离器分离后排出，其成品气露点可达5-10C.其工作过程:高温高湿的空气首先进入预冷器、用出口冷空气来冷却，使进气冷却到27"C左右，除去约20%左右的水分，被预冷后的湿空气再进入蒸发器进入强制冷却，使湿空气温度降至1-7"C左右，通过专用分离器除去约60%左右的水分，此时空气中的含水量已很少，约7g/m3左右。

除湿后的空气经热交换器和加热器升温后，温度约20"C左右，相对湿度≤55%，成为干燥成品气。

在极限工况下整个除湿过程可除去约80%左右的水分。

三、露点温度的自动调节说明由露点温度的高低自动控制压缩机的加、减载，使设备控制在最佳制冷量状态下。

1.温度设定范围: 2~25'C2.温度偏差设定范围: 1~3C3.当露点温度到达设定温度的上偏差时，压缩机加载时间设定范围0.5~2秒，稳定时间设定范围10~90秒，若出风温度还在上偏差时，再次加载0.5~2 秒，稳定10-~90秒，依次累推直到露点温度回到偏差范围内为止。

4.当露点温度到达设定温度的下偏差时，压缩机减载0.5~2秒，稳定10~90秒，若出风温度还在下偏差时，再次减载0.2~2秒，稳定10~-90 秒，依次累推直到露点温.度回到偏差范围内为止。

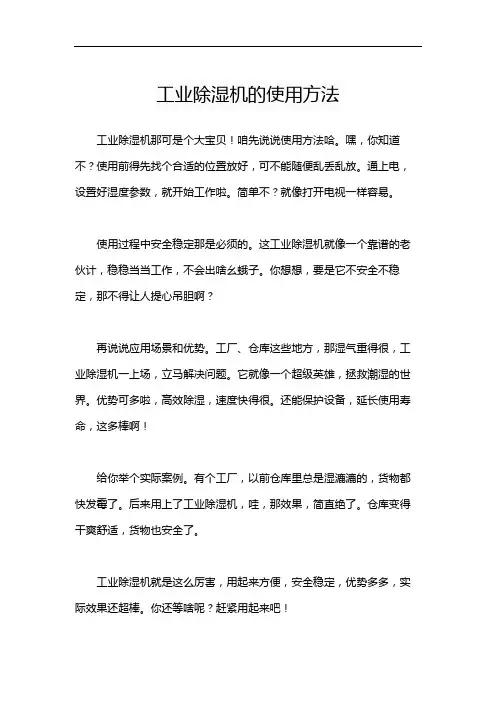

工业除湿机的使用方法
工业除湿机那可是个大宝贝！咱先说说使用方法哈。

嘿，你知道不？使用前得先找个合适的位置放好，可不能随便乱丢乱放。

通上电，设置好湿度参数，就开始工作啦。

简单不？就像打开电视一样容易。

使用过程中安全稳定那是必须的。

这工业除湿机就像一个靠谱的老伙计，稳稳当当工作，不会出啥幺蛾子。

你想想，要是它不安全不稳定，那不得让人提心吊胆啊？
再说说应用场景和优势。

工厂、仓库这些地方，那湿气重得很，工业除湿机一上场，立马解决问题。

它就像一个超级英雄，拯救潮湿的世界。

优势可多啦，高效除湿，速度快得很。

还能保护设备，延长使用寿命，这多棒啊！
给你举个实际案例。

有个工厂，以前仓库里总是湿漉漉的，货物都快发霉了。

后来用上了工业除湿机，哇，那效果，简直绝了。

仓库变得干爽舒适，货物也安全了。

工业除湿机就是这么厉害，用起来方便，安全稳定，优势多多，实际效果还超棒。

你还等啥呢？赶紧用起来吧！。

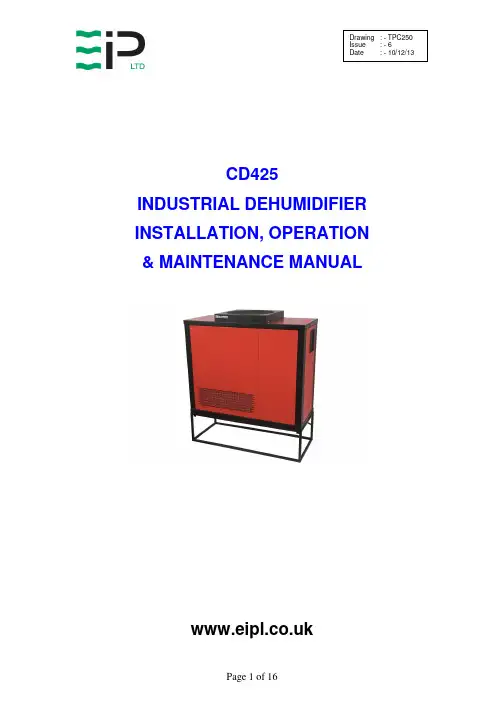

CD425 INDUSTRIAL DEHUMIDIFIER INSTALLATION, OPERATION & MAINTENANCE MANUALCD425 1018125PACKAGE CONTENTSItem Description Quantity 1018125 Dehumidifier 1 3086144 Quick release hose coupling 1 3944110 PVC Tube – 3/8” I/D 7.8M TPC250 Manual 1CD425 1018150PACKAGE CONTENTSItem Description Quantity 1018150 Dehumidifier 1 3086119 Jubilee clip 2 3017315 Reinforced tubing – 16mm I/D 2 X 3M TPC250 Manual 1UNPACKINGCarefully remove the CD425 dehumidifier unit from its transit box and visually check for signs of transit damage. If there is evidence of damage DO NOT attempt to operate the unit, call your supplier for advice. Do not discard the packing; it will be useful when transporting the dehumidifier unit in the future.INTRODUCTIONThe Ebac CD425 dehumidifier removes moisture from the air that circulates through it. The resulting reduction in relative humidity protects buildings and their contents from the adverse effects of excess humidity.The CD425 dehumidifier comprises of:a) A compressorb)Refrigerant evaporator coilsc)Refrigerant condenser coilsd)Circulation fane) A drain tray for collecting and disposing of condensed moisturef) A cabinet to house the above componentsThe fan draws the moist air through the cold evaporator coils which cools the air below its dew point. Moisture forms on the evaporator and is collected in the condensate tray which leads away to a permanent drain. The cooled air then passes through the hot condenser, where it is reheated using the same energy removed during the cooling phase and the additional heat generated by the compressor.The air is, therefore, discharged from the dehumidifier at a slightly higher temperature, but a lower relative humidity, than that which it entered. Continuous circulation of air through the dehumidifier gradually reduces the relative humidity within the area being dehumidified.Where large amounts of moisture are required to be removed from the area, more than one dehumidifier may be required, please contact your local distributor for advice.SPECIFICATIONS"This product contains fluorinated greenhouse gases covered by the Kyoto Protocol. Therefrigeration system is hermetically sealed.The Global Warming Potential (GWP) of refrigerants used in products manufactured by EbacIndustrial Products Ltd is as followsR134a – 1300R407c – 1610For type and weight of refrigerant contained in this unit, please refer to the product data label"M ODEL: CD425H EIGHT: 1193 mm (47”)W IDTH: 1092 mm (43”)D EPTH: 482 mm (19”)W EIGHT: 160 Kg (353 lbs)A IRFLOW: 2975 m3/hr (1750 cfm)M AXIMUM O PERATINGT EMPERATURE: 35ºC (95ºF)P OWER S UPPLY: 440V, 3 ph, 60HzR EFRIGERANT T YPE/Q TY: R407c (2.5Kg)OPERATIONThe CD425 is a self contained low temperature dehumidifier. All electrical contactors, overloads, etc are housed in an electrical box built inside the unit. The unit is quipped with a defrost valve which energised automatically to clear any ice formation on the evaporator coils. This allows the unit to operate at much lower temperatures, the control panel gives indication of the set humidity, drying and defrost status.TEST FOR CORRECT OPERATIONThe following procedure should be followed to test the unit for correct operation.1) After unpacking connect the unit to a 460V 3ph 60 Hz – 3 wire powersupply.2) Switch fan ON and check for the correct fan rotation. (Air blows out of thetop of the machine).3) Check dehumidification process:a) Remove the front coverb) Check the actual relative humidity inside the areac) Set humidity control to a LOWER value than the actual relativehumidityd) After approximately 6 minutes check the compressor is runninge) Leave the machine to run for 15 minutes. (NOTE: ensure thatthe set humidity, see c above, is set very low as the compressorwill switch off when the actual RH coincides with the set point)f) Observe the evaporator coilsi. If the air temperature is below 20ºC an even coating ofice should cover the entire evaporator coilii. If the temperature is above 20ºC droplets of condensedwater should cover the entire evaporator coil4) If the air temperature is below 20 ºC the unit will go into defrost within60 minutes. During the defrost cycle the defrost solenoid valve isenergised and a warming of the evaporator coil can be felt.If after carrying out the above checks the unit does not appear tofunction correctly refer to the repairs section or your supplier.SYSTEM INSTALLATIONPOSITIONING:Position the CD425 in the area leaving enough room at either end of the unit to allow for easy servicing. Using a spirit level ensure the level in both directions. Failure to do so may result in the drain tray overflowing and flooding of the chamber.WIRING:Connect a suitable 3 phase mains power supply to the MAINS T/B terminal block inside the electric box located at the control panel end of the machine. DRAINAGE:Connect the outlet from the drain tray (located behind the front grille and under the evaporator coils) to a permanent drain.Please ensure that the drainage does not rise above the level of the CD425’s drain tray. Failure to observe this requirement will result in internal flooding of the dehumidifier.ROUTINE MAINTENANCETo ensure continued full efficiency of the dehumidifier, maintenance procedures should be performed as follows:1. Clean the surface of the evaporator and condenser coils by blowingthe dirt out from behind the fins with compressed air. Hold the nozzle of the air hose away from the coil (approx 6”) to avoid damaging the fins. Alternatively, vacuum clean the coils.2. Check that the fan is firmly secured to the motor shaft and that thefan rotates freely. The fan motor is sealed for life and therefore does not need oiling.3. To check the refrigerant charge, run the unit for 15 minutes andbriefly remove the cover. The evaporator coil should be evenly frost coated across its surface. At temperatures above 25°C, the coil may be covered with droplets of water rather than frost. Partial frosting accompanied by frosting of the thin capillary tubes, indicates loss of refrigerant gas or low charge.4. Check all wiring connections.5. To check the operation of the defrost system, ensure the airtemperature is below 20°C, switch the machine on and leave it running for approximately 1 hour. The machine will then enter “Hot Gas” defrost mode for approximately 5 minutes before returning to normal operation. If the unit will not defrost, the printed circuit timer board/sensor may be defective or the by-pass valve may be inoperable.I F ANY OF THE PRECEDING PROBLEMS OCCUR , CONTACT THE E BAC S ERVICE C ENTER PRIOR TO CONTINUED OPERATION OF THE UNIT TOPREVENT PERMANENT DAMAGE .WARNING:ENSURE THAT THE POWER CORD TO THE MACHINE HAS BEEN DISCONNECTED BEFORE CARRYING OUT ROUTINEMAINTENACE ON ITEMS 1, 2, 3, 4, AND 5.WARNING: DO NOT STEAM CLEAN REFRIGERATION COILSREPAIRS1. Should an electrical component fail, consult the Factory ServiceCenter to obtain the proper replacement part.2. If refrigerant gas is lost from the machine, it will be necessary to usea refrigeration technician to correct the fault. Contact the FactoryService Center prior to initiating this action.Any competent refrigeration technician will be able to service the equipment. The following procedure must be used:a. The source of the leak must be determined and corrected.b. The machine should be thoroughly evacuated beforerecharging.c. The unit must be recharged with refrigerant measuredaccurately by weight.d. For evacuation and recharging of the machine, use the crimpedand brazed charging stub attached to the side of the refrigerantcompressor.The charging stub should be crimped and rebrazed afterservicing. N EVER allow permanent service valves to be fitted toany part of the circuit. Service valves may leak causing furtherloss of refrigerant gas.3. The refrigerant compressor fitted to the dehumidifier is a durableunit that should give many years of service. Compressor failure can result from the machine losing its refrigerant gas. The compressor can be replaced by a competent refrigeration technician.Failure of the compressor can be confirmed by the following procedure:a. Establish that power is present at the compressor terminalsusing a voltmeter.b. With the power disconnected, check the continuity of the internalwinding by using meter across the compressor terminals. Anopen circuit indicates that the compressor should be replaced.c. Check that the compressor is not grounded by establishing thata circuit does not exist between the compressor terminals andthe shell of the compressor.TROUBLESHOOTINGS YMPTOM C AUSE R EMEDYUnit inoperative 1. No power to unit 1. Check the power supplyLittle or no airflow 1. Loose fan on shaft2. Fan motor burnt out3. Dirty refrigeration coils4. Loose electrical wiring1. Tighten fan2. Replace the fan motor3. See Routine MaintenanceSection4. Check the wiring diagramto find fault and repairLittle or no water extraction 1. Insufficient air movement2. Compressor fault3. Loss of refrigerant gas4. Blocked filter dryer1. Check all of the above2. Contact the FactoryService Center3. Contact the FactoryService Center4. ReplaceUnit vibrates excessively 1. Loose compressormounts2. Damaged fan1. Tighten the nuts on thecompressor mounts2. Replace with a new fanWater flooding 1. Drain pipe blocked/frozen2. Drain pipe too high1. Clear the obstruction2. No section of the drainagepipeCD425SPARE PARTS LISTD ESCRIPTIONP ART N UMBERQ UANTITYCompressor 3022144 1 Condenser Coil 3020725 1 Evaporator Coil 3020733 3 Defrost Valve 3020803 1 Reversible Filter Dryer 3020930 1Capillary Tube3014251 12X1400mmX0.047 R407c Freon Refrigerant 3100453 2.5kg Drain Tube 2014315 3 meters 3/8” Copper Tube 3014203 2 meters 1/2” Copper Tube 3014204 2 meters 5/8” Copper Tube 3014205 2 meters Cork Tape 3100223 1/2 Roll Fan Motor 3030140 1 Axial Fan 3010119 1 Solenoid Coil 3030402 1 Humidistat 1132200 1 Momentary Switch 3030634 1 Indicator Lamp Holder 3034513 2 12V 100ma Lamp30345224Spare parts available onlineHumidistat Control Knob2017707 1 Contactor 037H0021 3030355 1 Contactor 037H0041 3030362 1 Relay 3030270 1 Overload 3032646 1 Transformer 3031129 1 Timer 1919400 1 Transformer 3031173 1 Water Pump31601301LIMITED WARRANTYOur products carry a one-year unconditional warranty against any defects in workmanship or material. This warranty will cover all parts and labour required to repair your Ebac product. This warranty is invalid if the unit hasbeen abused, damaged, whether intentional or accidental, or if any modifications have been made to the unit.THE FOREGOING WARRANTY IS EXCLUSIVE AND IS ISSUED IN LIEU OFALL OTHER WARRANTIES (WHETHER WRITTEN, ORAL, OR IMPLIED) INCLUDING THE WARRANTY OF MERCHANTABILITY AND THE WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE. EBAC INDUSTRIAL PRODUCTS, INC. DISCLAIMS ANY LIABILITY FOR CONSEQUENTIAL DAMAGES, LOST PROFITS, OR INCIDENTAL DAMAGES FOR BREACH OF ANY WRITTEN OR IMPLIED WARRANTYWITH RESPECT TO THE FOREGOING DESCRIBED MERCHANDISE.For Your Records: Model:____________________S/N:______________________Date Received:______________SAVE THIS SECTION FOR YOUR RECORDSCLIP AND RETURN THIS CARDPLEASE NOTE WARRANTY REGISTRATIONTo ensure that your Ebac Dehumidifier is accorded the full coverage provided by this warranty, please complete and mail this card at your earliest convenience. Thank You DATEMODEL ___________ S/N ________________ RECEIVED ________________ OWNER __________________________________________________________ ADDRESS ________________________________________________________ CITY __________________________ STATE ________ ZIP _______________ COMMENTS ______________________________________________________ _________________________________________________________________Ebac Industrial Products.700 Thimble Shoals Boulevard, Suite 109, Newport News, Virginia. 23606-2575UK Head Office Ebac Industrial Products Ltd St Helens Trading EstateBishop AucklandCounty DurhamDL14 9ADTel: +44 (0) 1388 664400 Fax: +44 (0) 1388 662590*************.ukAmerican Sales OfficeEbac Industrial Products Inc700 Thimble Shoals Blvd.Suite 109, Newport NewsVirginia, 23606-2575USATel: +01 757 873 6800Fax: +01 757 873 3632*****************German Sales OfficeEbac Industrial Products LtdMiraustra 64 – 6613509BerlinGermanyTel: +49 3043 557241Fax: +49 3043 557240www.eip-ltd.de****************。

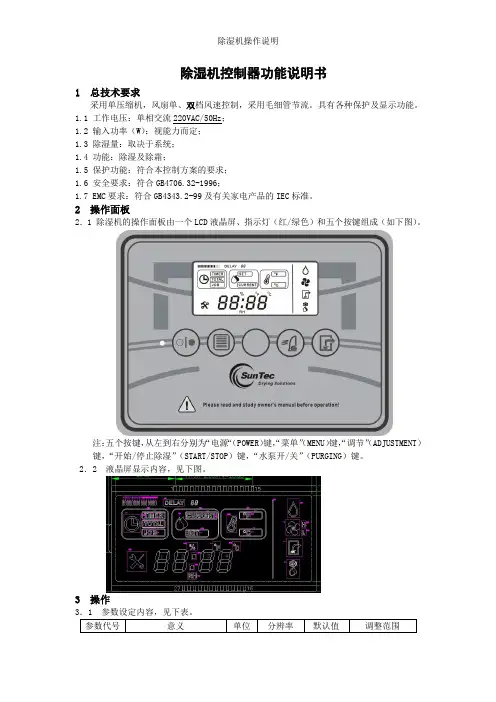

除湿机控制器功能说明书1 总技术要求采用单压缩机，风扇单、双档风速控制，采用毛细管节流。

具有各种保护及显示功能。

1.1 工作电压：单相交流220VAC/50Hz；1.2 输入功率（W）：视能力而定；1.3 除湿量：取决于系统；1.4 功能：除湿及除霜；1.5 保护功能：符合本控制方案的要求；1.6 安全要求：符合GB4706.32-1996；1.7 EMC要求：符合GB4343.2-99及有关家电产品的IEC标准。

2 操作面板2．1 除湿机的操作面板由一个LCD液晶屏、指示灯（红/绿色）和五个按键组成（如下图）。

（ADJUSTMENT）“调节”（MENU）键，注：五个按键，从左到右分别为“电源“（POWER）键，“菜单”键，“开始/停止除湿”（START/STOP）键，“水泵开/关”（PURGING）键。

2．2 液晶屏显示内容，见下图。

3 操作3．1 参数设定内容，见下表。

参数代号意义单位分辨率默认值调整范围3．2 参数设定3．2．1 在关机状态下，先按“除湿”键，再按“菜单”键持续5秒，背光屏亮，蜂鸣器短响，进入参数设定状态。

3．2．2 显示内容为“P0：20”；“20”处于闪烁状态，频率为１Hz。

“P0”为参数号，按“开始/停止除湿”键来实现从“P0~P6”的切换；“20”为对应参数值，按“菜单”键调整对应参数值。

3．2．3 完成参数设定后，按“电源”键，则熄灭背光屏、蜂鸣器短响、退出并保存参数值，返回关机状态。

进入设定后15秒之内没有按键，则自动保存参数值并退出，返回关机状态。

3．3 运行操作3．3．1 在关机状态下按“电源”键，进入待机状态。

3．3．2 在待机状态，默认显示“当前湿度（CURRENT）”工作环境的湿度值。

液晶屏上部分显示：3．3．2 .1 “时钟图标群组”（P17 –‘时钟图标’，P41-‘大方框’，P18-‘TIMER’，P20 -‘TOTAL’，P22 -‘JOB’）、“湿度图标群组”(P24 -‘湿度’，P42 –‘大方框’，P26 -‘小方框’，P27 –‘SET’)、“温度图标群组”（P29 –‘温度’，P43–‘大方框’,P30 -‘华氏度(o F)’,P32 -‘摄氏度(o C)’）图标亮；3．3．2 .2 “P25 -‘CURRENT’”图标闪烁，频率为1Hz，闪五次后不闪，图标亮。

設備操作說明書 第1页共1页 設備名稱
除濕機 設備功能 除濕 文件編號 設備型號 DH-81500 廠商 版次 A0 核准 審核 製作 日期 一﹑面板介紹﹕
1.操作面板
2.機箱
3.儲水箱門
4.顯示面板
5. 溫濕度設置鍵
6.溫/濕度轉換鍵
7.高/低速設置
8.電源開關鍵 二﹑操作﹕
1. 設備接通電源220V ﹐顯示面之各指示燈工作。

2. 按下“開關”鍵﹐設備通電工作。

3. 根據濕度要求﹐按下“設定”鍵設置濕度值。

4. 按下“風速”鍵﹐可設置設備風機高﹑/低速運轉。

5. 按下“℃/%轉換”鍵﹐可轉換溫度和濕度顯示。

6. 設置完成后﹐設備即可正常運行。

三﹑注意事項﹕
1. 保証設備表面清潔。

2. 每天將設備除濕機之水倒掉并清潔。

3. 設備四面需與牆壁隔離10～20CM ﹐以確保設備散熱。

4. 每周對設備進氣口過濾網清潔﹐保証設備除濕效果。

1 5 6
2 4
3 7 8。

清水清洁过洁 网上的灰尘，将过滤网晾 、
干后装回原位 ， 或用手轻轻的拍去过滤
网上的灰尘
风
功性机 。
正在能化霜停或湿控 、 定时关机
结时， z;;自动恢复工作， 风日十开始转动 。 待自动化 霜 结束 ， 就会自 动 恢 复 工作
化霜束 、 湿控 、定时关机功能 A
机 转 泵
不
"凤肘" 闪亮 ， 雪花图 案长亮
分
常见现象与故障排除
圄面跑凰盟国
DEHUMIDIFIER CHKAWAI
因
析
排
除
方
法
温度自 不
1 1 除 湿机若发生故障，请立刻切断电源，从插座上拔下电源插头，检查下列事项|
现象与故障
插上电源.数码管不亮
能动 控制 (化霜)
数码管显示 cc
化霜温度传感器有故障
更换温度传感器
原
因
分
中斤
排
1.检查电源 .
2
产品结构说明
3
控制面板及操作方法
5
排水方法
7
维修保养
8
常见现象与故障排除
9
技术规格及装箱清单
12
使用须知
使用注意事项:
DEHUMI D IF t 屯 RC HKAWA I
产晶结构说明
DEHUM I DIFIER CHKAWAI
. .圈盟
控制面板
·在平坦坚固的地面上使用，机体进出口请勿摆放物品，以免阻碍
2 插好插头，接通电源3 更换控制板
1 检查温度传感器连线和接插件 2 调换温度传感器 ，
量 少
除 j显 量 少
进出风口 是否堵 塞 室内温度和温度是否太低

冷冻除湿机组安装使用说明书NANJING TICA AIR-CONDITIONING CO,.LTD.南京天加空调设备有限公司注意：请在安装使用本机组之前，认真阅读本安装使用说明书，并妥善保目录一、适用范围及特点•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1二、性能参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2三、外形尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2四、系统原理图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3五、电气原理图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3六、安装与调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4七、注意事项•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6八、维护保养•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7九、故障分析和诊断••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7一、适用范围及特点TICA(天加)除湿机是公司利用先进制造工艺手段，根据冷冻除湿原理设计开发的一种用于去除空气中水分的特种空调除湿设备，其在设计上最大限度满足了用户对产品功能、性能、结构等全方位要求。

2
智能除湿机
智能除湿机
智能除湿机
第四章，操作控制
湿控
12:30 定时关机
11:30 定时开机
化霜 12:00
开/关
ON/OFF
智能除湿机
湿度增/时钟增键
湿度减/时钟减键
4.1、按键功能说明： 1、“开/关”键 按该键开机，蜂鸣2声，进入开机模式，显示“运行”。 按该键关机，蜂鸣1声，进入关机模式，不显示“运行”。 2、设置键（定时时钟键） 按一次，进入当前时间设定，“时钟”闪，加键调节小时，减键调节分钟。 按二次，进入定时开机设定，“定时开机”闪，加键调节小时，减键调节分钟。 按三次，进入定时关机设定，“定时关机”闪，加键调节小时，减键调节分钟。 连续按到第四次，取消定时开关机设定，“定时开/关机”文字不显示。 此外只有在开机后才能设置定时开/关机时间。 3“+”键 直接按此键可对设置湿度进行操作，每按一次蜂鸣器响一声，设定湿度增 1%RH，连续按住可对设定湿度进行连续操作；当按”定时/时钟“键后再 按该键是对时间（小时）进行操作。 3“-”键 直接按此键可对设置湿度进行操作，每按一次蜂鸣器响一声，设定湿度减 1%RH，连续按住可对设定湿度进行连续操作；当按”定时/时钟“键后再 按该键是对时间（分）进行操作。
-6-
智能除湿机
智能除湿机
智能除湿机
智能除湿机
智能除湿机
第一章 安全说明
1.1安全与警示 除湿机符合中国标准，欧洲标准的各项规范和标准的安全要求，并在设计与制造方面 兼顾人员和设备的安全性。本手册的每一章节中，都有安全性的信息，也明确指出了 具有危险性的操作，并在前面标上了危险符号以作警示。 本手册提供了最好的除湿机操作经验和程序，但这些建议仅作为指导，并不承担任何 个人责任或履行当地的安全法规。在安装和操作设备的时候，每个人都须承担以下责任： • 按照本手册的描述和说明保护设备的安全。 • 顾及自己和他人的安全。 • 除湿设备必须由具备相关专业资质的人员进行操作和维护。 • 电气零配件必须由经授权的电气安装人员进行维护。 • 禁止在配有防爆装置的区域内安装除湿设备。 • 在开启任何维护面板前，应将除湿设备从主电源上断开。 • 当操作结束后，除湿设备应至少冷却5分钟，随后才可以对其进行维护。 • 如果未对除湿设备进行维护，则维护面板应处于关闭状态。 • 除湿设备仅限于在大气压力状态下对空气进行除湿。 • 禁止在未安装过滤装置的情况下，使用除湿设备。如未安装过滤装置，除湿设备的 表冷器将被污染，从而丧失除湿能力。 • 禁止删除或涂改除湿设备上的标示和说明。 • 本手册应被妥善保存。 • 应采用原装设备的备用零件。 • 在对设备进行任何调整或修改前，必须获得（dorosin多乐信）的书面许可。 1.2设备适用范围 多乐信DR系列除湿设备采用直接蒸发冷却设计，可对大气压力状态的空气进行干燥 处理。该除湿设备可对100％相对湿度内，温度范围在5 °C 至 38 °C之间的空气进行 除湿。其工作原理是风机将室内空气或室外混合空气通过表冷器进行除湿升温后送入 室内，使室内湿度降低，以满足人们的舒适性要求。 本设备的适用正常工作温度范围：在5—38摄氏度温度范围内，多乐信系列除湿机能 正常工作，超出此范围型除湿机将不能正常工作，不属于设备本身质量问题。 1.3手册内容 本手册面向于除湿机的广大用户，其中包括安装，操作，保养以及基本故障分析等内容。 本手册的用途就是为用户了解设备的结构和功能提供必要的信息，以便在杭州多乐信 电器有限公司提供服务前指导用户安装，操作，保养以及基本的故障分析。

-10-
故障检修指南
FLC 系列除湿器
故障 设备停止(两个风扇均停 止)
一个风扇停止
设备运行但湿度上升
可能问题 电源和控制故障
电源或机械故障
潮湿空气过度渗透到受 控空间中
可能原因 1. 主电源关闭
2. 控制电源关闭. a. 控制线路熔丝熔断 b. 控制变压器故障 c. 控制开关打开 d. 温度控制器到达设定值 e. 控制元件故障 1. 风机马达保险丝或断路器跳
FLC 系列工业除湿器
安装、操作和维护手册
-1-
目录
前言
3

操作原理
4
安装说明
5
检查：
5
组装机器
5
电气
5
管道工程
5
操作说明
6
启动
6
电加热再生控制：
6
气流
7
转轮旋转
7
性能测试
7
维护说明
8
机柜
8
转轮
8
密封
8
驱动电机
8
过滤器
8
风机和电机维护说明
9
一般养护
9
维护规程
10
拆卸转轮
10
更换转轮密封
10
安装转轮密封
过滤器
过滤器维护间隔直接取决于进入除湿器的空气的清洁程度。我们建议制订计划，以 保证在过滤器堵塞并影响系统工作前能够得到及时更换或清洁。随设备供应的过滤 器是标准的可抛弃型免洗介质。有些情况下也可能是可清洁、可清洗过滤器。在任 何情况下，至少必须使用 30% ASHRAE / E U-3 标准过滤，以保护转轮。
-3-
操作原理
Bry-Air 除湿器的功能是去除空气中的水份（汽态）。这是通过气流在密封流道中 暴露于吸附介质（干燥剂）中得以实现。干燥剂吸附水份以后，在高温下暴露在第 二股气流中（再生）。水份被带走后准备再次吸收水份,再生与处理持续进行,从而 实现持续的干燥过程。这是一个持续的过程，从而可实现持续干燥过程。

1安全使用及维护注意事项2-3一般故障排除445-6保护功能及维护保养 7-89其他10目录产品简介及安全注意事项 机件介绍控制面板介绍使用说明*请确保有可靠的接地线。

在使用本除湿机之前，请您仔细阅读以下内容,以确保正确、合理使用本除湿机。

下列的注意事项，为涉及安全的重要内容,当操作错误时可能引起不必要的事故。

因此，在使用本除湿机时务必遵守!■安全注意事项产品简介及安全注意事项■产品介绍核心部件：采用国际名牌旋转式压缩机，比同等制冷量制冷剂的往复式压缩机制冷效率高且省电。

其 它 4. 保修卡 一张3. 合格证一个2. 使用说明书一份■执行标准■三包条例■装箱单1. 除湿机一台GB4706.1 32GB4706. GB4343.1 GB17625.1* 全及售后服务质量，请认准有“3C ”标志的产品。

2、考虑人的生理健康条件及室内家俱和其他物品的保护 条件，如无特殊要求，建议湿度设定在RH50%~70% 间较为适宜,且省电.温馨提示:1、除湿机是国家“3C ”强制认证产品，为保证您的使用安 本产品实行用说明书”，凡因产品质量问题而发生故障，本厂特约维修部给予免费修理，但因使用不当或超出保修期后出现的问题，在修理时酌情收取工本费。

“三包",保修期一年。

保修期内，如发现产品不妥，请先参阅“使原因分析电源插头没有插入插座插座电源没有接通电控板保险丝熔断电控板变压器损坏环境湿度低于设定湿度电源插座缺少零线电源插座电压偏低电机电容损坏卡轴内部线圈损坏压缩机电容损坏卡缸内部线圈损坏故障现象排除方法机器不能运转无电源显示有电源显示将插头插入插座恢复电源更换保险丝更换变压器根据需要重新设定增加零线恢复正常电压E1E2温度传感器损坏湿度传感器损坏更换温度传感器更换湿度传感器E3(制冷系统异常)电机工作不正常压缩机工作不正常更换电容更换电机更换电机更换电容用大电容冲击更换压缩机缺少制冷剂查找漏电，予以修复，重新抽真空，加制冷剂空气过滤网积垢清洗过滤网除湿机进出风口有障碍物去除障碍物门窗开着关闭门窗并利用窗帘遮阳机器除湿效果不好噪音机器放置不平稳过滤网堵塞将机器重新放置平稳清洗过滤网漏水机器倾斜将机器调整水平出水管堵塞（连续排水）清除管内异物安全使用及维护注意事项本机使用容量匹配的专用线路及插座，禁止引线或使用移动插座。
