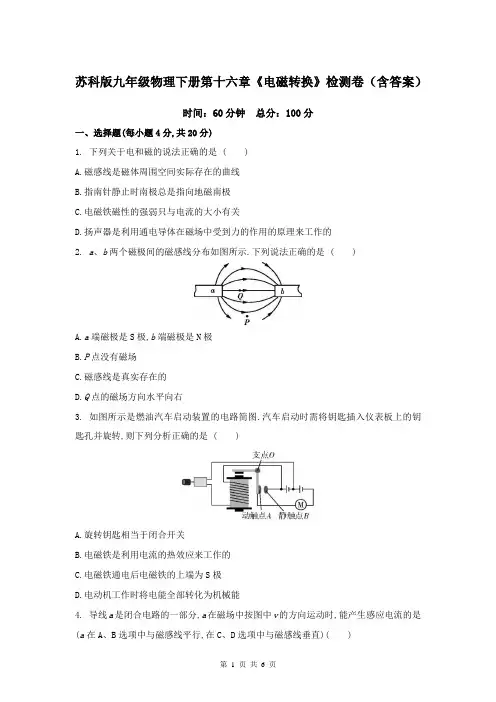

苏科版九年级物理下册第十六章《电磁转换》检测卷(含答案)时间:60分钟总分:100分一、选择题(每小题4分,共20分)1. 下列关于电和磁的说法正确的是 ( )A.磁感线是磁体周围空间实际存在的曲线B.指南针静止时南极总是指向地磁南极C.电磁铁磁性的强弱只与电流的大小有关D.扬声器是利用通电导体在磁场中受到力的作用的原理来工作的2. a、b两个磁极间的磁感线分布如图所示.下列说法正确的是 ( )A.a端磁极是S极,b端磁极是N极B.P点没有磁场C.磁感线是真实存在的D.Q点的磁场方向水平向右3. 如图所示是燃油汽车启动装置的电路简图.汽车启动时需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是 ( )A.旋转钥匙相当于闭合开关B.电磁铁是利用电流的热效应来工作的C.电磁铁通电后电磁铁的上端为S极D.电动机工作时将电能全部转化为机械能4. 导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中与磁感线垂直)( )5. 如图是一款“收音机钢笔”的图片,当书写的时候,笔端摇摆产生电流,就能给钢笔的内置电池储存电能,同时供笔端微型收音机和扬声器工作.在繁重的学习中可以听听音乐,缓解学习的压力.关于“收音机钢笔”的说法正确的是 ( )A.“产生电流”利用了电磁感应的原理B.电磁感应现象由奥斯特首先发现C.扬声器工作原理与发电机工作原理相同D.“储存电能”时把化学能转化为电能二、填空题(每空3分,共15分)6. 探究小组为了模拟电磁起重机的工作原理,用表面涂有绝缘漆的导线绕在大铁钉上制成电磁铁,接入电路,如图所示.闭合开关S,电磁铁有了磁性,A端是极.将滑动变阻器的滑片向右移动一段距离后,硬币才被吸起,这说明电流越大,电磁铁的磁性.7. “地漏”(如图甲)是连接排水管道与室内地面的接口.“磁悬浮地漏”相对于传统地漏具有很多优点,如排水速度可随积水深度自动调节、在不排水时能密封管道等.(1)若地漏不密封,排水管内臭气会扩散到室内.从微观角度解释该现象: .(2)磁悬浮地漏的工作原理如图乙.①当密封盖上方无水时,在磁体B作用下,磁体A将密封盖顶起.若磁体A下端为N极,则磁体B上端为极.②当密封盖上方有水时,密封盖下移,开始排水.积水越多,则排水口越大,其原因是.三、作图题(每小题5分,共10分)8. 如图所示,小磁针处于静止状态且螺线管的左端极性已知.请在两虚线框内分别标出小磁针和电源的极性.9. 开关闭合后,通电螺线管和条形磁铁A之间的磁感线的形状如图所示.请在图中标出三条磁感线的方向和条形磁铁A的两个磁极.四、计算题(共15分)10. 图甲是一款深受人们喜爱的便携式充电喷雾小风扇(部分参数如表),具有只扇风不喷雾和既扇风又喷雾两挡工作状态.(1)小风扇喷出的水雾在空气中(填物态变化的名称),从周围吸热,起到降温作用.(2)图乙是小风扇喷雾时水位自动报警器的工作原理图,当水箱内的水位较低时,红灯亮报警,请结合上图说明其工作原理.(3)小风扇在只扇风状态下工作10分钟消耗的电能是多少?(4)商家宣称此款小风扇充满电后,在既扇风又喷雾状态下可持续工作5小时.通过计算判断他们的宣传与实际是否相符.参考答案一、选择题1.D 磁场中的磁感线是人们为了研究问题方便而假想的曲线,不是客观存在的,A错误;指南针静止时南极总是指向地磁北极,B错误;电磁铁磁性的强弱与电流的大小、线圈匝数的多少等因素有关,C错误;扬声器是利用通电导体在磁场中受到力的作用的原理来工作的,D正确.2.D3.A 电磁铁是利用电流的磁效应来工作的,旋转钥匙相当于闭合开关,控制电路连通,电磁铁有磁性,吸引衔铁,动触点A与静触点B接触,工作电路连通,电动机工作,电动机工作时将大部分电能转化为机械能,小部分电能转化为内能.由题图知,电流从电磁铁的上端流入,根据安培定则可知,电磁铁的上端为N极.4.D 只有闭合电路中的一部分导线做切割磁感线运动,导线中才会产生感应电流.A、B、C项中导线运动时均没有切割磁感线;D项中导线垂直于纸面向下运动时,切割磁感线,产生感应电流.5.A “产生电流”是磁生电的过程,即为电磁感应现象,A正确;电磁感应现象是法拉第首先发现的,B错;根据题述可知,扬声器的工作需要先有电流,后产生声音,对应的能量转化为电能转化为机械能,与电动机的工作原理相同,C错;“储存电能”时,笔端摇摆产生的电能转化为化学能,D错.二、填空题6.N(北) 越强解析:由题图可知,电流由上侧流入电磁铁,由下侧流出电磁铁,由安培定则可知螺线管下侧(A端)为N极;将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变小,电路中的电流变大,电磁铁的磁性变强,硬币所受的磁力变大而被吸起.7.(1)分子做无规则运动(2)①N ②深度越深,液体的压强越大解析:(1)扩散现象是分子做无规则运动的结果.(2)①找题眼——在磁体B作用下,磁体A将密封盖顶起;抓本质——磁体A、B有相互排斥力;做解答——磁体A下端为N极,则磁体B上端也为N极.②积水深度越深,压强越大,对密封盖的压力越大,密封盖下移,排水口就越大.三、作图题8.如图所示.9.如图所示.四、计算题10.(1)汽化(2)当水位降低到探针以下时,控制电路断开,电磁铁中没有电流,电磁铁的磁性消失,衔铁在弹簧弹力作用下弹回,动触点与上面的静触点接通,红灯亮,报警.(3)W=Pt=4 W×10×60 s=2 400 J(4)电池容量为W'=UIt'=4 V×6 A×3 600 s=86 400 J,风扇既扇风又喷雾时的总功率P总=4 W+4 W=8 W,该状态下的工作时间t″=W′P总=86400J8W=10 800 s=3 h,由于3 h<5 h,故工作时间与商家宣传的不符.。

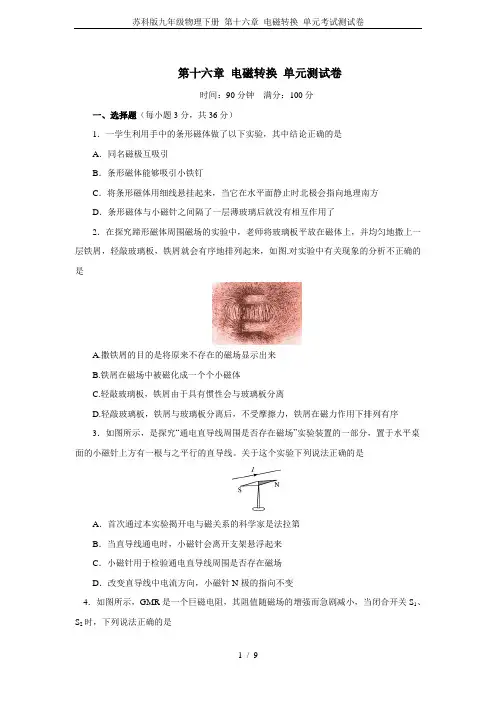

第十六章电磁转换单元测试卷时间:90分钟满分:100分一、选择题(每小题3分,共36分)1.一学生利用手中的条形磁体做了以下实验,其中结论正确的是A.同名磁极互吸引B.条形磁体能够吸引小铁钉C.将条形磁体用细线悬挂起来,当它在水平面静止时北极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了2.在探究蹄形磁体周围磁场的实验中,老师将玻璃板平放在磁体上,并均匀地撒上一层铁屑,轻敲玻璃板,铁屑就会有序地排列起来,如图.对实验中有关现象的分析不正确的是A.撒铁屑的目的是将原来不存在的磁场显示出来B.铁屑在磁场中被磁化成一个个小磁体C.轻敲玻璃板,铁屑由于具有惯性会与玻璃板分离D.轻敲玻璃板,铁屑与玻璃板分离后,不受摩擦力,铁屑在磁力作用下排列有序3.如图所示,是探究“通电直导线周围是否存在磁场”实验装置的一部分,置于水平桌面的小磁针上方有一根与之平行的直导线。
关于这个实验下列说法正确的是A.首次通过本实验揭开电与磁关系的科学家是法拉第B.当直导线通电时,小磁针会离开支架悬浮起来C.小磁针用于检验通电直导线周围是否存在磁场D.改变直导线中电流方向,小磁针N极的指向不变4.如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1、S2时,下列说法正确的是A.电磁铁的右端为N极B.小磁针将顺时针旋转C.当P向左滑动时,电磁铁的磁性增强,指示灯变暗D.当P向右滑动时,电磁铁的磁性减小,电压表的示数减小5.如图所示是—种水位自动报警器的工作原理图。
由于一般的水都能导电,当水位升高到金属块A处时,下列判断正确的是A.绿灯亮,螺线管上端是S极B.红灯亮,螺线管上端是S极C.绿灯亮,螺线管上端是N极D.红灯亮,螺线管上端是N极6.电动汽车越来越多地进入普通家庭,电动汽车的核心部件是电动机,下面图中能正确反映电动机工作原理的是7.电磁炮是利用电磁技术制成的一种新型武器,具有速度快、命中率高等特点。
苏科版九年级全册物理第十六章电磁转换单元检测一、单选题1.下列说法不正确的是()A.A实验说明通电导体周围存在磁场B.B实验中导体沿磁感线方向运动就会产生电流C.C中通电螺线管的磁性两端最强D.D中对调磁铁的两极可以改变导体ab运动方向2.下列对于磁现象图片的说明中正确的是()A.甲图中用钢棒靠近小磁针的N极时,二者相互吸引,说明钢棒的A端一定是S极B.乙图中若将小磁针移至通电直导线上方,且与直导线平行,小磁针的转动方向将发生改变C.丙图中铁屑分布情况显示了磁体周围的磁场分布情况,所以铁屑连线就是磁感线D.丁图中通电螺线管的左端是N极3.要改变直流电动机的旋转方向,可行的办法是()A.改变磁场的强弱B.改变电流的大小C.只改变磁场方向D.同时改变电流方向和磁场方向4.如图所示是一个波浪能量收集船,安装在船只两侧“手臂”上装有紧贴水面的浮筒.当波浪引起浮筒上下浮动时,“手臂”就随着振动进行能量收集,然后储存到船上的大容量电池中.下列图中与波浪能量采集船获得能量原理相同的是()A.B.C.D.5.如今,刷卡机广泛应用于银行、超市.当人们将带有磁条的信用卡在刷卡机指定位置刷一下,刷卡机的检测头就能产生感应电流,便可读出磁条上的信息.图中能反映刷卡机读出信息原理的是()A. B. C. D.6.为了防止中考考试作弊,监考人员利用手持式金属探测器对考生进行检查(如图所示),当靠近金属物体时,在金属导体中就会产生涡电流,探测器发出警报.以下选项中也是利用该原理工作的是()A.发电机B.电铃C.电磁铁D.电动机7.一蛋糕盒里放有一条形磁铁,盒外均匀放有八个小磁针,小磁针静止时,指向如图所示,由此可以判定条形磁铁在盒内摆放方向为()A.沿1﹣5连线位置,N极在5,S极在1B.沿2﹣6连线位置,N极在2,S极在6C.沿3﹣7连线位置,N极在3,S极在7D.沿4﹣8连线位置,N极在4,S极在8二、多选题8.下列器材是我们身边较熟悉的生活、学习或工作的用品,其中没有应用磁性材料的是()A.打电话用的IC卡B.录音机的录音带C.计算机的软盘D.CD或DVD播放器用的光碟9.(2015•潍坊)如图所示,电源、滑动变阻器与螺线管相连,闭合开关,在通电螺线管的右端放置一个小磁针,小磁针静止时N极水平向右.则A.电源左端为正极B.电源右端为正极C.滑动变阻器的滑片P向右移动,通电螺线管的磁性增强D.滑动变阻器的滑片P向右移动,通电螺线管的磁性增强10.关于电磁现象,下列说法中正确的是()A.通电导体在磁场中一定受到力的作用B.电动机是利用通电线圈在磁场中受力转动的原理工作的C.发电机是利用电磁感应现象制成的,工作时将电能转化为机械能D.奥斯特实验表明通电导体周围存在磁场三、填空题11.每个磁体都有两个磁极,当自由静止时指南的一端叫________.当用一个条形磁体的两极分别去靠近小磁针的N极时,看到如图甲所示的现象,这表明:同名磁极________,异名磁极________.如图乙,某同学在使用一块磁铁时,不小心把一个磁体打碎成了两块,此时共有________个磁极,再把原断处相对,两半磁铁________(选填“互相吸引”“互相排斥”或“不发生作用”).12.如图所示,闭合开关S,烧杯中水面上浮着一个空心小铁球,将盛水的容器放在电磁铁上方,此时电磁铁A端为________极,将滑片P向右滑动,空心小铁球将________。

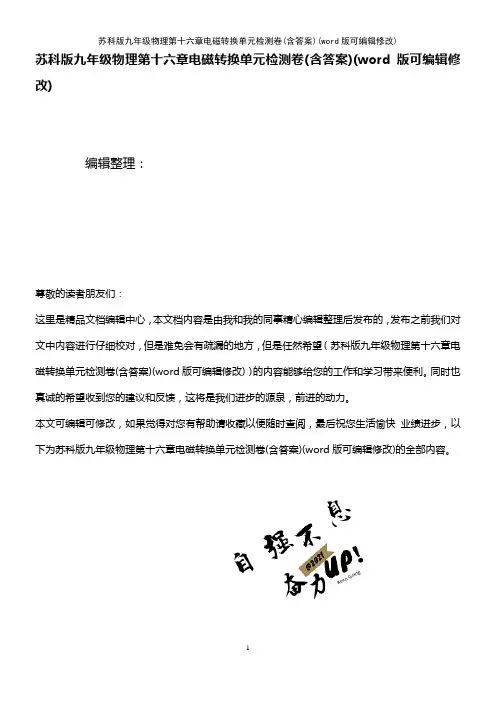

苏科版九年级物理第十六章电磁转换单元检测卷(含答案)(word版可编辑修改)编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(苏科版九年级物理第十六章电磁转换单元检测卷(含答案)(word版可编辑修改))的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为苏科版九年级物理第十六章电磁转换单元检测卷(含答案)(word版可编辑修改)的全部内容。
第十六章电磁转换单元检测卷(时间:90分钟满分:100分)一、选择题(每题2分,共24分)1.下列物体不会在其周围产生磁场的是()A.铝棒B.地球C.指南针D.通电导体2.下列关于磁场和磁感线的说法,正确的是 ( )A.磁体周围存在着磁场B.磁体周围存在着磁感线C.磁感线就是磁场D.磁感线总是从S极出发回到N极3.下列用电器或设备中,没有电磁铁的是( )A.电烙铁B.电铃C.电磁起重机D.电磁继电器4.如图是课本中的几个实验,演示磁场对通电导体有力的作用的是( )5.如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是( ) A.S、N、S、S B.N、N、S、N C.S、S、N、N D.N、S、N、N6.在制作简易电动机的过程中,若要改变电动机的转动方向,可以 ( )A.改变通电电流的大小B.将电源的正负极对调C.换用磁性更强的磁铁D.增加电动机的线圈匝数7.如图所示是一种水位自动报警器的原理图,当水位到达金属块A时(一般的水能导电),电路中( )A.绿灯亮,红灯不亮B.红灯亮,绿灯不亮C.红灯和绿灯都亮D.红灯和绿灯都不亮8.我们唱卡拉OK时,要用到话筒.如图所示是动圈式话筒构造示意图,其工作原理是( ) A.电流周围存在磁场B.电磁感应现象C磁场对通电导线有力的作用D.电能转化为机械能9.如图所示,磁感线竖直向下,AB棒运动,电流表指针偏转 ( )A.AB棒可能是竖直向下运动的B.AB棒可能是水平向左运动的C.开关断开,电流表指针也会偏转D.实验说明电路中有电流不一定需要电源10.如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置.下列措施中能使电磁铁磁性增强的是( )A.滑片P向右移动,其他条件不变B.滑片P向左移动,其他条件不变C.开关S由1扳到2,其他条件不变D.电源的正负极对调,其他条件不变11.如图所示是小滨探究“什么情况下磁可以生电”的实验装置,ab是一根直铜丝,通过导体与电流表的“3”、“-”两接线柱相连,当把ab迅速向右运动时,并未发现电流表指针明显偏转,你认为最可能的原因是 ( ) A.没有感应电流,指针不偏转B.感应电流太小,无法使指针明显偏转C.应把ab改为迅速向左运动D.应把ab改为迅速上下运动12.如图所示,在水平放置的磁体上方,有挂在弹簧测力计上的小磁体(下部N极).小辉提着弹簧测力计向右缓慢移动,挂在弹簧测力计下端的小磁体,沿图示水平路线从A缓慢移到B.则下图中能反映弹簧测力计示数F 随位置变化的是( )二、填空题(每空1分,共27分)13.小娴不小心将甲、乙两磁铁棒各摔成两半,破裂情况如图所示.若将两磁铁棒按原状自然接合,则甲棒两半将互相_______,乙棒两半将互相_______.第13题第14题第16题第17题14.如图所示是用来描绘某一磁体周围磁场的部分磁感线,由磁感线的分布特点可知,a点的磁场比b点的磁场_______(填“强”或“弱”);若在b点放置一个可自由转动的小磁针,则小磁针静止时,其N极指向_______(填“P”或“q")处.15.把螺线管水平悬挂起来,通电后它的外部磁场与_______磁体的磁场相似,静止时它的南极指向地磁场的_______(填“南”或“北”)极.16.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧_______,右边弹簧_______(均填“伸长”“缩短”或“不变”).17.某市科技馆有机器人和参观者下象棋的展台.机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图所示),其奥秘是“手指”内部有电磁铁.(1)机器人取放棋子是利用了电磁铁的_______(填“磁性有无”或“磁极方向”)可以控制的特点.(2)制作象棋棋子的材料应该是下列常见金属材料中的_______.A.铁B.铜C.铝18.如图所示,直导线通电时发生偏转,说明_______对电流有力的作用,可以利用这个原理制作_______(填“电动机”或“发电机”).如果只改变电流方向,直导线偏转方向_______.第18题第19题第20题第21题19.如图是汽车启动装置电路简图,当钥匙插入钥匙孔并转动时,电磁铁得到磁性,此时电磁铁上端为_______极,触点B与C_______(填“接通”或“断开"),汽车启动.20.如图所示的手摇发电机模型是利用_______原理发电的,摇动手柄,线圈在_______中转动,把_______能转化为电能,供小灯泡发光.21.如图所示,把一条长约10 m的导线两端连在灵敏电流计的两个接线柱上,形成闭合电路,有两个同学迅速摇动这条导线,这两个同学沿_______(填“东西”或“南北")方向站立时,电流计指针更容易偏转.应用该原理制成了_______机。

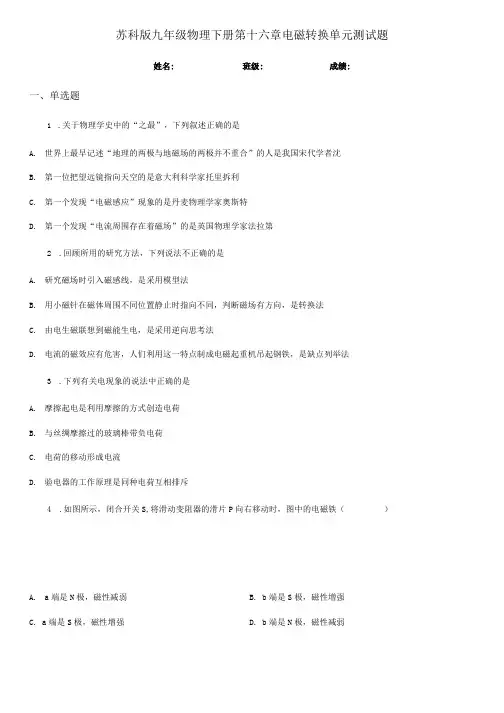

苏科版九年级物理下册第十六章电磁转换单元测试题姓名: 班级: 成绩:一、单选题1.关于物理学史中的“之最”,下列叙述正确的是A.世界上最早记述“地理的两极与地磁场的两极并不重合”的人是我国宋代学者沈B.第一位把望远镜指向天空的是意大利科学家托里拆利C.第一个发现“电磁感应”现象的是丹麦物理学家奥斯特D.第一个发现“电流周围存在着磁场”的是英国物理学家法拉第2.回顾所用的研究方法,下列说法不正确的是A.研究磁场时引入磁感线,是采用模型法B.用小磁针在磁体周围不同位置静止时指向不同,判断磁场有方向,是转换法C.由电生磁联想到磁能生电,是采用逆向思考法D.电流的磁效应有危害,人们利用这一特点制成电磁起重机吊起钢铁,是缺点列举法3.下列有关电现象的说法中正确的是A.摩擦起电是利用摩擦的方式创造电荷B.与丝绸摩擦过的玻璃棒带负电荷C.电荷的移动形成电流D.验电器的工作原理是同种电荷互相排斥4.如图所示,闭合开关S,将滑动变阻器的滑片P向右移动时,图中的电磁铁()A.a端是N极,磁性减弱B. b端是S极,磁性增强C. a端是S极,磁性增强D. b端是N极,磁性减弱5.学习了有关电和磁的知识,小明同学进行了知识归纳,下列说法正确的是A.导体在磁场中会受到力的作用B.电动机是把机械能转化成电能的机器C.闭合电路的一部分导体在磁场中沿着磁感线运动时,就会产生感应电流D.发电机是利用电磁感应的原理制成的6.关于电流的磁场,下列说法中正确的是()A.导线中有电流通过,导体周围立即产生磁场B.导线中有电流通过,导体周围稍后产生磁场C.电流产生的磁场方向与电流方向相同D.将导线变成U形,通电后所产生的磁场的磁感线分布与U形磁铁相似7.在研究蹄形磁体周围磁场分布的实验中,将蹄形磁体上面放一块有机玻璃,玻璃上撒一层铁屑.轻轻敲打玻璃,可以看到小铁屑有规则地排列起来,关于该实验的过程,下列说法不正确的是A.撒在磁体周围的每个小铁屑都被磁化,相当于一个个小磁针B.利用这些小铁屑就完全可以确定蹄形磁体周围磁场的方向C.实验中为了确定蹄形磁体周围产生的磁场的方向,要在蹄形磁体不同的位置放置一些已知磁极的小磁针D.轻敲有机玻璃,减小小铁屑与有机玻璃间的摩擦,便于小铁屑转动8,以下描述的各力中,两物体必须接触才能发生相互作用的是磁极间的作用力B.D.支架对磁铁的支持力两带电气球间的作用力9.如图所示,对下列图中现象解释不正确的是()如图是利用安培定则判断通电螺线管的极性C. 如图是电动机原理装置图+二、填空题 10 .如图所示为电话机原理图,当人对着话筒说话时,如果滑动变阻器的滑片向右移动,则听筒电磁铁的磁 性将 (选填“变强”、“变弱”或“不变”),通过导体AB 的电流方向为 (选填"A 到B”或“B 到11 .如图,这是 (选填"发电机、“电动机”)原理图,若将图中的磁体的S 极和N 极父换位置,其他 保持不变,则磁场中导线所受力的方向 (选填“改变”、“不改变”、“可能变也可能不变”)=发电机的原13 .如甲乙两图所示,能说明电动机工作原理的是图 ___________ .发电机是根据 现象制成的.如图 丙所示,在电磁铁正上方用弹簧挂着条形磁铁,当开关S 闭合后,在滑片P 由b 端向a 端滑动过程中,会出现的现 象是小灯泡亮度 (选填“增强”或“减弱”),弹簧长度 (选填“变长”或“缩 D. 如图中动圈式话筒是根据电流磁效应原理工作的理是. 12 .如图所示,条形磁体悬挂在线圈正上方,开关S 闭合后,待磁体稳定后,如果变阻器的滑片P 向左移动, 弹簧的长度将 二二三(选填“变长” “变短” “不变”三、实验题14.为了探究电磁铁的磁性强弱和哪些因素有关,小芳用漆包线(表面涂有绝缘漆导线)在大铁钉上绕若干匝,制成简单的电磁铁,如图所示,甲、乙、丙、丁为实验中观察到的四种情况。

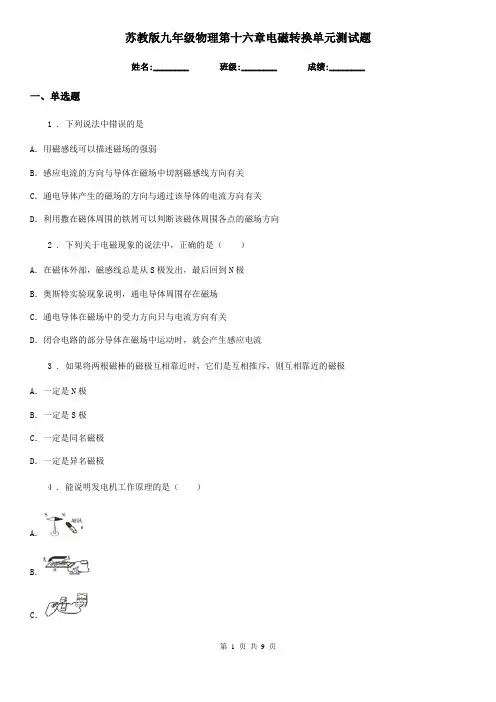

苏教版九年级物理第十六章电磁转换单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法中错误的是A.用磁感线可以描述磁场的强弱B.感应电流的方向与导体在磁场中切割磁感线方向有关C.通电导体产生的磁场的方向与通过该导体的电流方向有关D.利用撒在磁体周围的铁屑可以判断该磁休周围各点的磁场方向2 . 下列关于电磁现象的说法中,正确的是()A.在磁体外部,磁感线总是从S极发出,最后回到N极B.奥斯特实验现象说明,通电导体周围存在磁场C.通电导体在磁场中的受力方向只与电流方向有关D.闭合电路的部分导体在磁场中运动时,就会产生感应电流3 . 如果将两根磁棒的磁极互相靠近时,它们是互相推斥,则互相靠近的磁极A.一定是N极B.一定是S极C.一定是同名磁极D.一定是异名磁极4 . 能说明发电机工作原理的是()A.B.C.D.5 . 在如图所示的E、F、P、Q四点中,磁场最弱的是A.E点B.F点C.P点D.Q点6 . 电磁铁的左下方有一铁块,在弹簧测力计作用下向右作匀速直线运动(如图所示).当铁块从电磁铁的正下方向右运动,同时滑片逐渐向下滑动,下列判断错误的是()A.电磁铁的磁性逐渐减弱B.铁块受到的摩擦力不变C.铁块对地面的压强逐渐增大D.弹簧秤的读数逐渐变大7 . 下列有关物理概念的说法中正确的是A.小磁针能自动指南北方向是因为受到地磁场作用B.电源是把化学能转化为电能的装置C.两个轻质小球互相吸引因为它们带同种电荷D.电动机是利用电磁感应现象制成的8 . 如图是关于电磁现象的四个实验,下列说法正确的是A.是研究发电机工作原理的实验装置B.实验说明通电导体周围存在磁场C.是探究电磁铁磁性强弱的实验装置D.是探究电磁感应现象的实验装置9 . 如图所示通电螺线管,其中判断正确的是()A.B.C.D.10 . 如图所示,半径为R、圆心为O的大圆环固定在竖直平面内,两个轻质小圆环套在大圆环上。

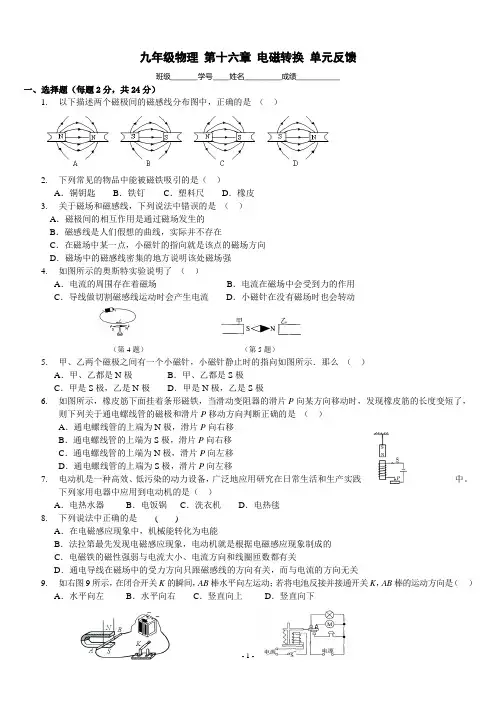

九年级物理第十六章电磁转换单元反馈班级________学号_____姓名___________成绩_____________一、选择题(每题2分,共24分)1.以下描述两个磁极间的磁感线分布图中,正确的是()2.下列常见的物品中能被磁铁吸引的是()A.铜钥匙B.铁钉C.塑料尺D.橡皮3.关于磁场和磁感线,下列说法中错误的是()A.磁极间的相互作用是通过磁场发生的B.磁感线是人们假想的曲线,实际并不存在C.在磁场中某一点,小磁针的指向就是该点的磁场方向D.磁场中的磁感线密集的地方说明该处磁场强4.如图所示的奥斯特实验说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动(第4题)(第5题)5.甲、乙两个磁极之间有一个小磁针,小磁针静止时的指向如图所示.那么()A.甲、乙都是N极B.甲、乙都是S极C.甲是S极,乙是N极D.甲是N极,乙是S极6.如图所示,橡皮筋下面挂着条形磁铁,当滑动变阻器的滑片P向某方向移动时,发现橡皮筋的长度变短了,则下列关于通电螺线管的磁极和滑片P移动方向判断正确的是()A.通电螺线管的上端为N极,滑片P向右移B.通电螺线管的上端为S极,滑片P向右移C.通电螺线管的上端为N极,滑片P向左移D.通电螺线管的上端为S极,滑片P向左移7.电动机是一种高效、低污染的动力设备,广泛地应用研究在日常生活和生产实践中。
下列家用电器中应用到电动机的是()A.电热水器B.电饭锅C.洗衣机D.电热毯8.下列说法中正确的是( )A.在电磁感应现象中,机械能转化为电能B.法拉第最先发现电磁感应现象,电动机就是根据电磁感应现象制成的C.电磁铁的磁性强弱与电流大小、电流方向和线圈匝数都有关D.通电导线在磁场中的受力方向只跟磁感线的方向有关,而与电流的方向无关9.如右图9所示,在闭合开关K的瞬间,AB棒水平向左运动;若将电池反接并接通开关K,AB棒的运动方向是()A.水平向左B.水平向右C.竖直向上D.竖直向下(第9题)(第10题)10.如图10所示的自动控制电路中,当开关S闭合时,工作电路的情况是()A.灯亮,电动机不转动,电铃响B.灯亮,电动机转动,电铃响C.灯不亮,电动机转动,电铃响D.灯不亮,电动机不转动,电铃响11.科学家经过长期研究,发现了电和磁有密切关系,其中最重要的两项研究如图11所示,下列判断中不正确的是()A.左图是电动机的原理图B.右图是发电机的原理图C.在左图中,接通电源,导体ab上下运动D.在右图中,电路闭合,导体ab左右运动,电路中有感应电流12.1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣.如图12所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是通电螺线管()A.仍保持在原来的位置上B.转动后停在南北方向上C.转动后停在任意位置D.不停地转动下去(第11题)(第12题)二、填空题(每空2分,共30分)13.能够吸引铁、钴、______等物质的特性称为_________。
苏科版物理九年级(下)第十六章《电磁转换》单元测试卷题号一二三四五六总分得分一.填空题(每空1分,共30分)1.1831年,英国著名物理学家发现了电磁感应现象,导致了的发明,从而开辟了人类电的时代.2.磁极间的相互作用规律是:同名磁极互相,异名磁极互相.3.如图甲所示,闭合电路中的部分导体ab棒,在磁场中做快速切割磁感线运动时,可以观察到电流表指针发生偏转,其偏转的最大位置如图所示,此时的电流值为_____mA,这时ab棒成为一个电源,其中____端为正极,此过程发生的现象叫做_____现象。
第4题第5题4.水平桌面上有一静止的铁块,当一条形磁铁沿竖直方向逐渐靠近铁块时,铁块对桌面的压力将_____,铁块受到的重力将_____.(选填“变大".“变小”或“不变") 5.如图所示,要使电压表的示数变小,应将滑动变阻器的滑片P向_____端移动.此时电磁铁的磁性将_____.6.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管,当S闭合后,电流表的示数将__________,弹簧测力计的示数将____________。
甲乙第3题第7题7.张强同学把一根没有磁性的大铁钉弯成马蹄形,做了一个电磁铁(如图所示),根据电流方向可判断铁钉尖端为 极。
要想让钉头和钉尖的极性反过来,最简单的做法是 ______。
8.我国正在筹建世界上第一条商业磁悬浮列车线路,磁悬浮列车是利用__________磁极相互排斥的原理来实现悬浮的。
写出利用电磁铁工作的另一个实例:__________________。
9.电和磁的联系表现在三个方面:一是 ;二是 ;三是 。
10.发电机可分为 流发电机和 流发电机,在交流发电机的线圈中产生的是 电,在直流发电机的线圈中产生的是 电.我国供生产和生活用的是 电,它的频率是 ;周期是 。
在1秒内电流方向改变 次.11.导体中感应电流的方向跟 方向和 方向有关,当同时改变这两个方向时,导体中感应电流的方向将 (填:“改变"或“不改变”)。

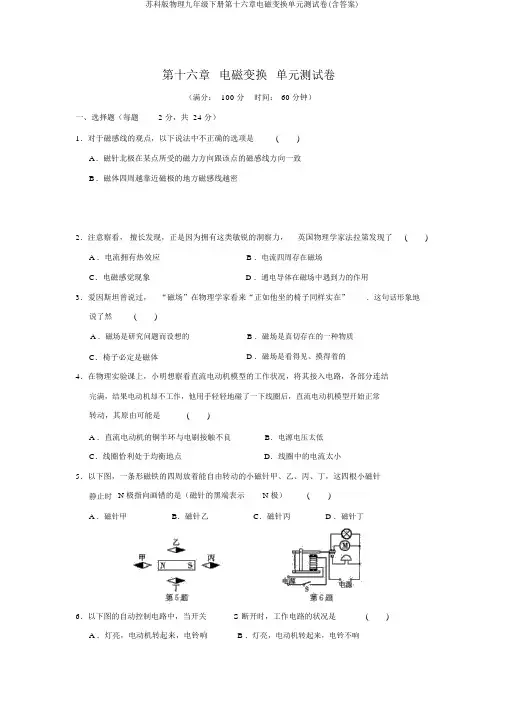

第十六章电磁变换单元测试卷(满分:100 分时间:60 分钟)一、选择题(每题 2 分,共 24 分)1.对于磁感线的观点,以下说法中不正确的选项是()A.磁针北极在某点所受的磁力方向跟该点的磁感线方向一致B.磁体四周越靠近磁极的地方磁感线越密2.注意察看,擅长发现,正是因为拥有这类敏锐的洞察力,英国物理学家法拉第发现了()A .电流拥有热效应B .电流四周存在磁场C.电磁感觉现象 D .通电导体在磁场中遇到力的作用3.爱因斯坦曾说过,“磁场”在物理学家看来“正如他坐的椅子同样实在”.这句话形象地说了然()A .磁场是研究问题而设想的B .磁场是真切存在的一种物质C.椅子必定是磁体 D .磁场是看得见、摸得着的4.在物理实验课上,小明想察看直流电动机模型的工作状况,将其接入电路,各部分连结完满,结果电动机却不工作,他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动,其原由可能是()A .直流电动机的铜半环与电刷接触不良B.电源电压太低C.线圈恰利处于均衡地点D.线圈中的电流太小5.以下图,一条形磁铁的四周放着能自由转动的小磁针甲、乙、丙、丁,这四根小磁针静止时N 极指向画错的是(磁针的黑端表示N 极)()A .磁针甲B.磁针乙C.磁针丙 D .磁针丁6.以下图的自动控制电路中,当开关S 断开时,工作电路的状况是()A .灯亮,电动机转起来,电铃响B .灯亮,电动机转起来,电铃不响C.灯不亮,电动机不转,电铃响D.灯亮,电动机不转,电铃响7.月球上没有空气,没有磁场,若是你未来登上了月球,在月球上你能够做以下哪件事()A.不用任何工具直接跟月球上的伙伴对话B.做托里拆利实验丈量月球上的大气压C.用信号灯给伙伴发信号D.用指南针鉴别方向8.2010 年 5 月 1 日,上海世博会开幕.以下图是上海世博会门票,门票中有中国自主知识产权的芯片——“世博芯”,它记录着观光者的资料,并能以无线方式与遍及世博园区的传感器互换信息.在互换信息时,应用了大批的物理知识,以下知识获得应用的是()A .回声B.电流的热效应C.电磁感觉 D .光的反射9.以下图,风速计是由风叶和改装的电流表组成,风速越大,风叶转动越快,电流表读数也越大.以下图与这一过程的工作原理同样的是()10.以下图,依据通电螺线管四周存在磁场的实验事实,某同学对地磁场产生的原由提出了一个假说:地磁场是由绕地球的环形电流惹起的.以下切合他假说的模型是()11.以下图为“研究感觉电流产生条件”的实验装置.回首研究过程,以下说法正确的选项是()A .让导线ab 在磁场中静止,蹄形磁体的磁性越强,敏捷电流计指针偏转角度越大B .用匝数许多的线圈取代单根导线ab,且使线圈在磁场中静止,这时炙敏电流计指针偏转角度增大C. 蹄形磁体固定不动.当导线ab 沿水平方向左右运动时,敏捷电流计指针会发生偏转D .蹄形磁体固定不动,当导线ab 沿竖直方向运动时,敏捷电流计指针会发生偏转12.以下与电磁波应用没关的是()A. 手机通讯B.微波炉加热食品C.雷达侦察D. 听诊器认识病情二、填空题(每空 1 分,共24 分)13.地球是一个巨大的磁体,地磁的北极在地理的_______.指南针所指的方向_______(是/不是)地理的正南、正北方向,第一发现这一事实的人是我国的_______.14.a、b 为两个条形磁铁的两个磁极,依据以下图的磁感线方向,能够判断 a 为 _______,b 为 _______,小磁针上端为______.第14题第15题15.福州科技馆展出的磁动轮是依据异名磁极互相吸引的原理制成的,每个轮的边沿装有12 个侧放的柱形磁体,以下图,当推进 A 轮转动时,其余 3 个轮会随之转动.若A轮磁体外侧是N 极,则 C 轮磁体外侧是_______极.假如 A 轮顺时针转动, C 轮将 _______(顺/逆)时针转动, D 轮将 _______(顺/逆)时针转动.16.细风吊扇通电后扇叶转动,此过程中能转变为动能.拔下插头,在插头处接发光二极管,用手旋转叶片,发光二极管发光,这是生电的现象,人们利用这一原理制成了(发电机 /电动机).第16题第17题第18题第19题17.以下图是一种环保手压式电筒.使用时,只需不停地按压手柄,灯泡就能发光,并且_______现象制成的,其按压手柄的能按压越快,灯泡就越亮,这类手压式电筒是依据量转变过程是 _______能转变为 _______能.18.将一根导线平行置于静止的小磁针上方,当开封闭合时,小磁针发生偏转,这说明通电导体四周存在着_______,将电源的正负极对换,再闭合开关,察看小磁针偏转方向的变化,可发现电流的__________与电流方向相关.这就是有名的__________实验.19.以下图是恒温箱的简略电路图.其工作原理是:接通工作电路后,电热丝加热,箱内温度高升,当箱内温度达到温度计金属丝 A 所指的温度时,控制电路接通,电磁铁有磁性,衔铁被吸下,工作电路_______,电热丝停止加热,当箱内温度低于金属丝 A 所指的温度时,控制电路断开,衔铁被_______,工作电路再次工作,电热丝加热,进而保持恒温箱内温度恒定.20.以下图的实验装置,是用来研究_______________(选填“电流磁效应” 、“电磁感觉现象”或“磁场对通电导线的作用”)的。

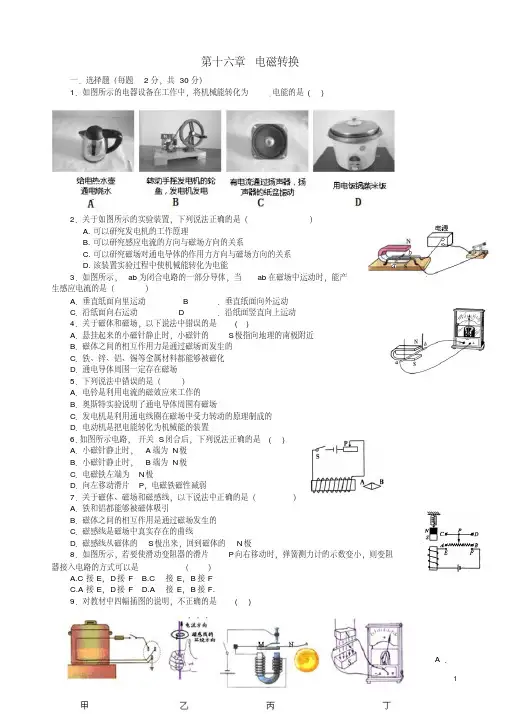

第十六章电磁转换一.选择题(每题2分,共30分)1.如图所示的电器设备在工作中,将机械能转化为电能的是( )2.关于如图所示的实验装置,下列说法正确的是()A.可以研究发电机的工作原理B.可以研究感应电流的方向与磁场方向的关系C.可以研究磁场对通电导体的作用力方向与磁场方向的关系D.该装置实验过程中使机械能转化为电能3.如图所示,ab为闭合电路的一部分导体,当ab在磁场中运动时,能产生感应电流的是()A.垂直纸面向里运动 B.垂直纸面向外运动C.沿纸面向右运动 D.沿纸面竖直向上运动4.关于磁体和磁场,以下说法中错误的是( )A.悬挂起来的小磁针静止时,小磁针的S极指向地理的南极附近B.磁体之间的相互作用力是通过磁场而发生的C.铁、锌、铝、锡等金属材料都能够被磁化D.通电导体周围一定存在磁场5.下列说法中错误的是()A.电铃是利用电流的磁效应来工作的B.奥斯特实验说明了通电导体周围有磁场C.发电机是利用通电线圈在磁场中受力转动的原理制成的D.电动机是把电能转化为机械能的装置6.如图所示电路,开关S闭合后,下列说法正确的是( )A.小磁针静止时,A端为N极B.小磁针静止时,B端为N极C.电磁铁左端为N极D.向左移动滑片P,电磁铁磁性减弱7.关于磁体、磁场和磁感线,以下说法中正确的是()A.铁和铝都能够被磁体吸引B.磁体之间的相互作用是通过磁场发生的C.磁感线是磁场中真实存在的曲线D.磁感线从磁体的S极出来,回到磁体的N极8.如图所示,若要使滑动变阻器的滑片P向右移动时,弹簧测力计的示数变小,则变阻器接入电路的方式可以是()A.C接E,D接FB.C接E,B接FC.A接E,D接FD.A接E,B接F.9.对教材中四幅插图的说明,不正确的是( )A.甲图:家用电器要装接地线是为了用电安全B.乙图:直线电流周围的磁场方向的判定方法C.丙图:电铃是利用电磁铁工作D.丁图:导体按图示方向运动时不会产生感应电流10.如图是拍摄机动车闯红灯的工作原理示意图。
第十六章《电磁转换》单元测试(苏科版初三下)(8)
提高测试卷
一、选择题〔每题3分,共24分〕
1. 把铁棒甲的一端靠近铁棒乙的中部,发觉两者吸引,而把乙的一端靠近甲的中部时,两 者互不吸引,那么:() A. 甲有磁性,乙无磁性 B.甲无磁性,乙有磁性 C.甲、乙都有磁性 D.甲、乙都无磁性
2. 以下电器设备中利用电流化学效应工作的是:()
A. 电烙铁
B.电铃
C.电动机
D.通电分解水的装置
3. 以下器材中没有用到磁性材料的是:()
A. 录音机中使用的录音带
B. 运算机中的储备软盘
C. 运算机中的储备硬盘
D. CD. VCD. DVD 播放器中使用的光碟 4. 第一个发觉电流磁效应的科学家是:()
A.奥斯特
B.安培
C.焦耳 D ・法拉第
5. 看过中央电视台体冇频道的用棋讲座就会发觉,棋子在竖直放置的棋盘上能够務动,但 可不能掉下来°原先,棋盘和棋子差不多上由磁性材料制成的。
棋子可不能掉落是因为: ()
A •质量小,重力能够忽略不计 B. 受到棋盘对它向上的摩擦力 C. 棋盘对它有专门大的吸引力
D. 它一方面受到棋盘的吸引,另一方面还受到空气的浮力 6. 以下用电器中,利用电流磁效应原理工作的是:()
A.电灯
B.电话
C.电烙铁
D.电热毯 7•闭合电路的一部分导体在磁场中运动时,有感应电流产生的情形是:()
A.导体在磁场中做任何运动 B •导体与磁体做相对运动 C.导体做切割磁感线运动 D •导体沿磁感线运动 8.以下关于电磁感应现象的讲法中,正确的选项是0
A.电磁感应现象是丹麦物理学家奥斯特发觉的
B. 导体在磁场中运动时就会产生感应电流
C. 感应电流的方向跟导体运动方向和磁感线方向有关
第9题图
第
10.如下图是小新同学做 ''制作、研究电磁铁"实验的示总图,他在实验中发觉大铁钉A 比B 能吸引更多的大头针。
依照图示的实验现彖他得出的结论是:当 _______________ 一沱时,电磁 铁的线圈匝数越多,磁性 ________ o 将滑动变阻器的滑片向右移动时,铁钉吸引的大头针将
D.电磁起重机是利用电磁感应现彖制成的 二、填空题〔每空1・5分,共27分〕
9.如下图,当开关S 闭合时,通电螺线管的左端为
极
_______ (填 ''变多". ''变少或"没有变化〃人
11・放射性现象给我们带来的信息是:小小的原子核也有内部结构。
现在差不多确左原子核 是由 _________ 和 _____ 组成的。
12・图中所示是检验磁场对通电导体作用力的实验装置。
当导线ab 中有某方向电流通过时, 它受到磁场的作用力向上。
(1) __________________________________________________ 假如仅将两磁极对调位置,导线ab 受力向 ____________________________________________ :
(2) ___________________________________________________________________ 假如磁极位宜不变仅改变ab 中的电流方向,导线ab 受力向 ______________________________ :
(3) _____________________________________________________________ 假如同时对调磁极位置和改变电流方向,导线ab 受力向 _________________________________ o
13.雷达可用于飞机导航,也可用来监测飞机的飞行,工作原理如图。
假设某时刻雷达向飞 机发射电磁波,电磁波遇到飞机经反射后,又被雷达接收,整个过程用时52. 4 u s (1MS =1X10'6S ).电磁波的速度为3.0X10s m/s,那么飞机离雷达站的距离是 ___________________________ m 14•如下图,A. B 均为外形相同可能有磁性的钢棒,现将A 挂在弹簧秤上, 售 在B 的上方从左端向右端匀速移动,假设弹簧秤的示数始终不变,那么 | ________ 棒确信无磁性:假设弹簧秤的示数显示先由大变小,然后是 爭 由小 变大,那么 _________ 确信有磁性o 人fL* 15. 我国宋代的学术著作《梦溪笔谈)}中有如下一段表达: ''方家(指熟 L B 知某 种学咨询的行家)以磁石磨针锋,那么能指南,然常微偏东,不令南也 (不 是正南方向人"以上表达的现象证明地球是一个 ____________________ ,同时以事实讲明 了地球的地理南北极与地磁南北极 ___________________ o 16. 指南针能指南北,是由于 ________ 作用的缘故,地理的南极在地磁场的——极邻近。
17. 如下图,通电螺线管的N 极在螺线管的 _______ 端(填或
第18题图
18. 某同学利用如下图装置研究磁与电的关系,请认真观看图中的装置、操作和现象,然后 归纳
得出初步结论。
比较a, b 两图可知:_____________________________ : 比较a, c 两图可知: _____________________________
三、作图与实验探究题〔共14分〕
19. 标出图中通电螺线管的N 、S 极。
(2分〕
◎
第23题图
第24题图
20. 在一个圆纸盒里有个条形磁体.圆纸盒外放着一些小磁针,各磁针
"
第17题图 第12题图
极的指向如下图.
画岀圆纸盒里的条形磁体并标明它的爪S 极。
(2分)
21. 图为通电螺线管和一小磁针静止时的情形,请在图中标出电流方向、通电螺线管的磁极 名和
小磁针的磁极名。
(2分)
(1) _________________________________________ 实验中小丽是通过—电磁铁 来判泄英磁
性强弱的。
(2) ____________________________________________ 分析第1. 2、3次甬实验记录,会发觉 相同时,电流越大,磁性越强。
(3) _________________________________________ 分析第—次的实验记录,会发觉 相同时,匝数越多,磁性越强。
四、运算与应用题〔共35分〕 25.
—台直流电动机,额肚电压为220V,功率是4.4kWo 咨询:(17分) (1) 正常工作电流是多大?
(2) 工作半小时消耗多少kW 时的电能?合多少J?
26. 一台直流电动机,额圧电压是24V,电功率是120W,内部线圈的电阻是0.5Q 。
假如这 台电动机正常工作5min,求:〔18分) (1) 电流做了多少J 的功: (2) 产生多少J 的热量;
(3) 有多少J 的电能转化为机械能。
第13 题图
第14题图 22. 在图中画出螺线管的绕法,使小磁针在图示位置处于静 止。
(2分)
23. 在图中,请依照通电螺线管的N. S 极,标出磁感线的方 向和电源的正、负极。
(2分)
24. 小丽要研究电磁铁的磁性强弱跟什么因素有关。
现有线 圈匝数分不为50匝和100匝的外形相同的电磁铁,她先
50匝的电陋铁
100炸•的电磁铁 实輪次数 1 2 3
1
■ 5
6
电流表示数CA ) 0.8 I. 2 丄・5 0・8 1. 2
2. 0 吸引大头针的 最多
数FK 枚)
5
8 10 10
25
后将这两个电磁铁接入以下图的电路中。
闭合开关S 后用电磁铁吸引大头针,并移动滑 动变阻器的滑片P
参考答案
一、选择题
11.电流:磁感线方向
12.牛顿、力、牛顿第一泄律:焦耳、能量、焦耳定律;
欧姆、电阻、欧姆迫律:法拉第、电磁感应现象
13. N;负:变大:14. B: A
15.电磁感应:机械能16.通电导体在磁场中受到的力作用:电动
三、作图与实验探究题
17〜18.略
19.方法一:
器材:小磁针;方法:把导线平行放在小磁针上,假设发觉小磁针偏转,讲明导线中有电流, 不偏转,讲明导线中无电流
方法二:
器材:蹄形磁铁:方法:把导线放在蹄形磁铁的磁场中,并使其与磁感线方向垂直,假设导线受到力的作用,讲明导线中有电流,否那么无电流
20.略
四、运算与应用题
21.75000W: 120W;采纳高压输电,能够减少导线缺失
22.(1)通电导体在磁场中受到力的作用
(2)通电导体在磁场中受到力的方向与电流方向有关
(3)通电导体在磁场中受到力的方向与磁感线方向有关
(4)应注重实验和过程探究。
