电力系统基础习题库
第一章电力系统概论题库
一、填空题
1．根据一次能源的不同，发电厂可分为（）、（）、（）和（）等。2．按发电厂的规模和供电范围不同，又可分为（）、（）和（）等。3．火电厂分为（）和（）。
4．水电厂根据集中落差的方式分为（）、（）和（）。
5．水电厂按运行方式分为（）、（）和（）。
6．变电所根据在电力系统的地位和作用分为（）、（）、（）和（）。
二、判断题
1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。（）
2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。（）
3、变电站是汇集电源、升降电压和分配电力的场所 , 是联系发电厂和用户的中间环节。（）
4、中间变电站处于电力系统的枢纽点 , 作用很大。（）
5、直接参与生产、输送和分配电能的电气设备称为一次设备。（）
6、电流互感器与电流表都是电气一次设备。（）
7、用电设备的额定电压与电力网的额定电压相等。（）
8、发电机的额定电压与电力网的额定电压相等。（）
9、变压器一次绕组的额定电压与电力网的额定电压相等。（）
10、变压器二次绕组的额定电压等于电力网额定电压的 1.1 倍。（）
11、二次设备是用在低电压、小电流回路的设备。（）
12、信号灯和控制电缆都是二次设备。（）
三、简答题
1、发电厂和变电所的类型有哪些？分别说明发电厂的生产过程和变电所的作用。
2、电气一次设备及二次设备的作用及范围是什么？
3、供电设备、用电设备和电力网的额定电压之间有什么关系？
第一章电力系统概述习题答案
一、填空题
1．火力发电厂、水力发电厂、风力发电厂、核能发电厂
2．区域性发电厂、地方发电厂、自备专用发电厂
3．凝汽式、供热式火力发电厂
4．堤坝式、引水式、混合式
5．有调节、无调节、抽水蓄能电厂
6．枢纽变电所、中间变电所、地区变电所、终端变电所
二、判断题
1、√
2、×
3、√
4、×
5、√
6、×
7、√
8、×
9、×10、×11、√12、√
三、简答题
1.答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。
火力发电厂是将燃料的化学能转换成电能的工厂。其生产过程是利用燃料的化学能使锅炉产生蒸汽，蒸汽进入汽轮机做功，推动汽轮机转子转动，将热能转换成机械能，汽轮机转动带动发电机转子旋转，在发电机内将机械能转换成电能。
水力发电厂是把水的位能和动能转变成电能的工厂。利用水的能量推动水轮机转动，再带动发电机发电。
核电厂利用核裂变能转化成热能，再按火电厂的发电方式，将热能转化成电能，它是用核反应堆和蒸汽发生器替代了锅炉设备。
根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。
枢纽变电所位于电力系统的枢纽点，汇集多个电源电压等级一般为330～500KV。一旦停电，将造成大面积停电，引起整个系统解列，甚至瘫痪，对电力系统运行的稳定性和可靠性起着重要作用。
中间变电所汇集2～3个电源和若干线路，电压等级一般为220～330KV，高压侧起交换功率的作用或使长距离输电线路分段，同时降压对一个区域供电。全所停电后，将引起区域电网的解列。在电力系统中主要起中间环节的作用。
地区变电所的电压等级一般为110～220KV，主要向一个地区用户供电，是一个地区或一个中小城市的主要变电所。一旦停电，将造成该地区或城市供电的紊乱，甚至中断供电。
终端变电所位于配电线路的末端，接近负荷处，电压等级一般为35～110KV，经降压后直接向用户供电。
2.答：电气一次设备直接参与电能的生产、输送、分配和使用电能。分为：
（1）生产和转换电能的设备。如发电机、变压器、电动机。
（2）接通或开断电路的设备。如高压断路器、隔离开关、熔断器、重合器等。
（3）载流导体。如母线、电缆等，用于按照一定的要求把各种电气设备连接起来，组成传输和分配电能的电路。
（4）互感器。分电压互感器和电流互感器，分别将一次侧的高电压或大电流变为二次侧的低电压或小电流，以供给二次回路的测量仪表和继电器。
（5）保护电器。如限制短路电流的电抗器和防御过电压的避雷器等。
（6）接地装置。如埋入地下的金属接地体（或连接成接地网）。
3. 答：用电设备的额定电压与电力网的额定电压相等；发电机的额定电压等于连接电网额定电压的1.05倍；变压器一次绕组额定电压一般与连接电网额定电压相等，但与发电机直接相连者等于发电机额定电压；变压器二次绕组额定电压一般等于连接电网额定电压的1.1倍，但空载变压器或经短线路与用户相连或小阻抗变压器其二次绕组额定电压等于连接电网额定电压的1.05倍。
第二章电弧与电气触头的基本知识题库
一、填空题
1、电弧的由（）、（）和（）三部分组成。
2、弧柱中自由电子的主要来源有（）、（）、（）以及（）。
3、影响去游离的因素有（）、（）、（）以及（）。
4、开关电器中常用灭弧方法有（）、（）、（）、（）以及（）等。
5、按接触面的形式触头可分为（）、（）、（）。
6、触头按结构形式可分为（）、（）、（）。
二、判断题
1、电弧是一种气体游离放电的现象 . （）
2、开关在开断电路时 , 无需考虑电弧熄灭与否 . （）
3、断路器的开断能力是指断路器在切断电流时熄灭电弧的能力 . （）
4、电弧的产生和维持是触头间中性质点被游离的结果 . （）
5、电弧形成之初电子的来源是强电场发射及强电流发射 . （）
6、电弧稳定燃烧之后主要靠热游离来维持 . （）
7、电弧的熄灭依赖于去游离作用强于游离作用 . （）
8、去游离有两种形式 : 复合和扩散 . （）
9、直流电弧的熄灭条件是拉长电弧 . （）
10、交流电弧较直流电弧易于熄灭 . （）
11、熄灭交流电弧的主要问题是增强介质绝缘强度的恢复 . （）
12、交流电流过零时 , 电弧自然熄灭 . 若电流过零后 , 出现电击穿现象（）
13、在直流电弧和交流电弧中 , 将长弧切割成短弧灭弧是利用了近阴极效应 . （）
14、接触电阻值的大小直接反映了电气触头的质量 . （）
15、断路器中的动、静触头属于可动触头 . （）
16、母线之间的连接属于固定触头 . （）
17、少油断路器中的滚动触头属于可动触头 . （）
18、插座式触头与指形触头相比较 , 自净作用差 . （）
19、最能反映触头工作状况的参数是接触电阻。（）
20、最能反映触头工作状况的参数是接触电阻。（）
21、在电气触头表面镀银的作用是防止触头受电弧烧伤。（）
三、简答题
1、电弧具有什么特征？它对电力系统和电气设备有哪些危害？
2、电弧的游离和去游离方式各有哪些？影响去游离的因素是什么？
3、交流电弧有什么特征？熄灭交流电弧的条件是什么？
4、什么是近阴极效应？哪些灭弧方法利用了近阴极效应？
5、什么是弧隙介质强度和弧隙恢复电压？
6、断路器开断短路电流时，弧隙电压的恢复过程有那几种形式？各有什么特点？
7、短路类型对断路器的开断有何影响？
8、断路器断口并联电阻和电容的作用是什么？
9、开关电器中常采用的基本灭弧方法有哪些？各自的原理何在？
10、什么是电气触头？电气触头有哪些形式？
11、什么是触头的接触电阻？影响接触电阻的因素有哪些？
12、为什么触头要保证有足够的动稳定和热稳定？
第二章电弧与电气触头的基本知识习题答案
一、填空题
1．阴级区阳极区弧柱区
2．有热电子发射、强电场发射、碰撞游离、热游离
3．电弧温度、介质的特性、气体介质的压力、触头材料
4．提高触头的分闸速度、采用多断口、吹弧、短弧原理灭弧、利用固体介质的狭
缝狭沟灭弧
5．点接触、线接触、面接触
6．固定触头、可断触头、可动触头
二、判断题
1、√
2、×
3、√
4、√
5、×
6、√
7、√
8、√
9、×10、√11、× 12、√
13、√14、√ 15、× 16、√17、√18、×19、√ 20、√
三、简答题
1.答：电弧有阴极区、阳极区和弧柱区三部分组成；电弧温度很高；电弧是一种自持放电现象；电弧是一束游离的气体。电弧的存在延长了开关电器开断故障电路的时间，加重了电力系统短路故障的危害。电弧产生的高温，将使触头表面熔化和蒸发，烧坏绝缘材料，对充油电气设备还可能引起着火、爆炸等危险。由于电弧在电动力、热力作用下能移动，很容易造成飞弧短路和伤人，或引起事故的扩大。
2.答：电弧的游离方式有（1）热电子发射（2）强电场发射（3）碰撞游离（4）热游离电弧中发生游离的同时，还存在着相反的过程，即去游离。去游离过程包括复合和扩散两种形式。影响去游离的因素
（1）电弧温度
电弧是由热游离维持的，降低电弧温度就可以减弱热游离，减少新的带电质点的的产生。同时，也减小了带电质点的运动速度，加强了复合作用。
（2）介质的特性
这些特性包括：导热系数、热容量、热游离温度、介电强度等。若这些参数值大，则去游离过程就越强，电弧就越容易熄灭。
（3）气体介质的压力
气体的压力越大，电弧中质点的浓度就越大，质点间的距离就越小，复合作用越强，电弧就越容易熄灭。
（4）触头材料
当触头采用熔点高、导热能力强和热容量大的耐高温金属时，减少了热电子发射和电弧中的金属蒸汽，有利于电弧熄灭。
除了上述因素以外，去游离还受电场电压等因素的影响。
3.答：电弧形成的过程如下：
断路器断开过程中电弧是这样形成的。触头刚分离时突然解除接触压力，阴极表面立即出现高温炽热点，产生热电子发射；同时，由于触头的间隙很小，使得电压强度很高，产生强电场发射。从阴极表面逸出的电子在强电场作用下，加速向阳极运动，发生碰撞游离，导致触头间隙中带电质点急剧增加，温度骤然升高，产生热游离并且成为游离的的主要因素，此时，在外加电压作用下，间隙被击穿，形成电弧。
4.答：（1）交流电弧特征：在交流电路中，电流瞬时值随时间变化，因而电弧的温度、直径以及电弧电压也随时间变化，电弧的这种特性称为动特性。由于弧柱的受热升温或散热降温都有一定过程，跟不上快速变化的电流，所以电弧温度的变化总滞后于电流的变化，这种现象称为电弧的热惯性。
（2）交流电弧的熄灭条件
交流电流过零后，电弧是否重燃取决于弧隙介质强度和弧隙电压的恢复。
在电弧电流过零时，电弧自然熄灭。电流过零后，弧隙中同时存在着两个作用相反的恢复过

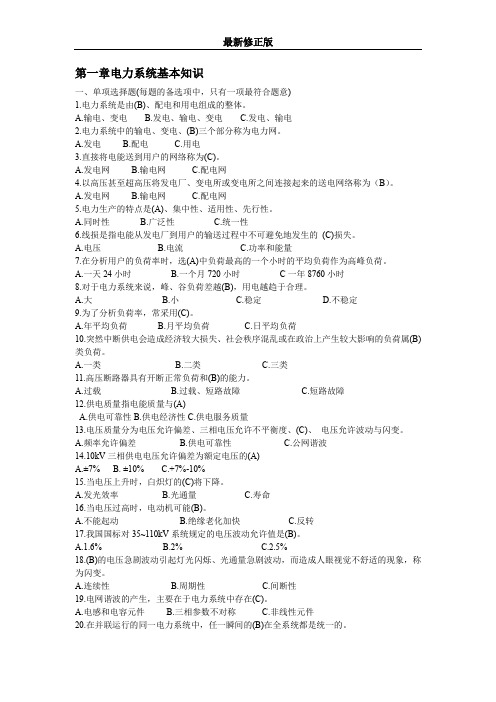

第一章电力系统基本知识 一、单项选择题(每题的备选项中，只有一项最符合题意) 1.电力系统是由(B)、配电和用电组成的整体。 A.输电、变电 B.发电、输电、变电 C.发电、输电 2.电力系统中的输电、变电、(B)三个部分称为电力网。 A.发电 B.配电 C.用电 3.直接将电能送到用户的网络称为(C)。 A.发电网 B.输电网 C.配电网 4.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。 A.发电网 B.输电网 C.配电网 5.电力生产的特点是(A)、集中性、适用性、先行性。 A.同时性 B.广泛性 C.统一性 6.线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。 A.电压 B.电流 C.功率和能量 7.在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。 A.一天24小时 B.一个月720小时C一年8760小时 8.对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。 A.大 B.小 C.稳定 D.不稳定 9.为了分析负荷率，常采用(C)。 A.年平均负荷 B.月平均负荷 C.日平均负荷
