以太网网络如何在三菱PLC内实现

  • 格式：doc
  • 大小：2.91 MB
  • 文档页数：46

下载文档原格式

  / 46

合集下载

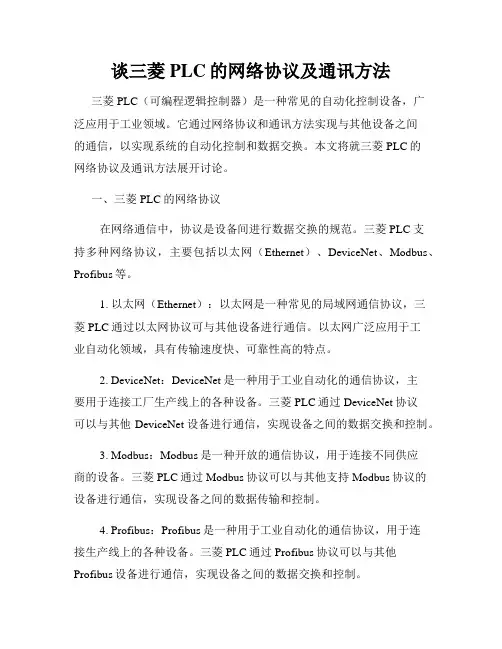

谈三菱PLC的网络协议及通讯方法

谈三菱PLC的网络协议及通讯方法

谈三菱PLC的网络协议及通讯方法三菱PLC（可编程逻辑控制器）是一种常见的自动化控制设备，广泛应用于工业领域。

它通过网络协议和通讯方法实现与其他设备之间的通信，以实现系统的自动化控制和数据交换。

本文将就三菱PLC的网络协议及通讯方法展开讨论。

一、三菱PLC的网络协议在网络通信中，协议是设备间进行数据交换的规范。

三菱PLC支持多种网络协议，主要包括以太网（Ethernet）、DeviceNet、Modbus、Profibus等。

1. 以太网（Ethernet）：以太网是一种常见的局域网通信协议，三菱PLC通过以太网协议可与其他设备进行通信。

以太网广泛应用于工业自动化领域，具有传输速度快、可靠性高的特点。

2. DeviceNet：DeviceNet是一种用于工业自动化的通信协议，主要用于连接工厂生产线上的各种设备。

三菱PLC通过DeviceNet协议可以与其他DeviceNet设备进行通信，实现设备之间的数据交换和控制。

3. Modbus：Modbus是一种开放的通信协议，用于连接不同供应商的设备。

三菱PLC通过Modbus协议可以与其他支持Modbus协议的设备进行通信，实现设备之间的数据传输和控制。

4. Profibus：Profibus是一种用于工业自动化的通信协议，用于连接生产线上的各种设备。

三菱PLC通过Profibus协议可以与其他Profibus设备进行通信，实现设备之间的数据交换和控制。

二、三菱PLC的通讯方法三菱PLC实现与其他设备之间的通讯，除了网络协议外，还需要采用适当的通讯方法，主要包括点对点通讯和多点通讯。

1. 点对点通讯：点对点通讯是指单个PLC与一个或多个设备之间建立独立的通讯链路进行数据交换。

这种通讯方式适用于较简单的控制系统，通讯速度较快且可靠。

2. 多点通讯：多点通讯是指多个PLC之间通过网络建立通讯链路，实现多个PLC之间的数据交换和协同控制。

这种通讯方式适用于较复杂的自动化系统，能够实现多个设备之间的实时数据共享和联动控制。

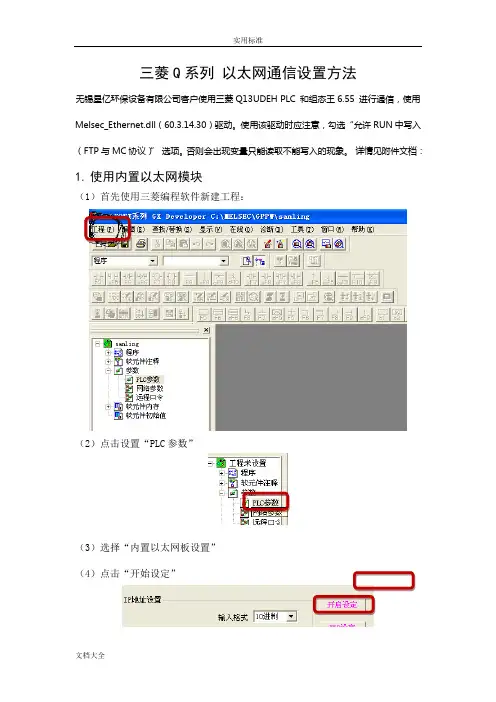

三菱Q系列 以太网通信设置方法(内置以太网和外置以太网模块)

三菱Q系列 以太网通信设置方法(内置以太网和外置以太网模块)

三菱Q系列以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱Q13UDEH PLC 和组态王6.55 进行通信，使用Melsec_Ethernet.dll（60.3.14.30）驱动。

使用该驱动时应注意，勾选“允许RUN中写入（FTP与MC协议）”选项。

否则会出现变量只能读取不能写入的现象。

详情见附件文档：1.使用内置以太网模块（1）首先使用三菱编程软件新建工程：（2）点击设置“PLC参数”（3）选择“内置以太网板设置”（4）点击“开始设定”（5）设定内置以太网参数现象。

注意本站号：当打开时是10进制，这里必须把10进制转化成16进制，以方便组态王中使用。

填写PLC 端口号选取MC 协议2.使用外置以太网模块（1）第一个步骤同使用内置以太网模块，本例以外置以太网模块QJ17E71-100为例；（2）设置“网络参数”（3）点击“MELSECNET/以太网”（4）配置外置以太网模块可按照实际情况选择上图中的“网络类型”，“起始I/O号”，“网络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”（6）点击“初始设置”红色框选中的选项请填写较小的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地方要注意，第一处一定要选“有顺序”否则会引起通讯失败，第二处一定要选“确认”，这样才能与上一图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后一位一定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红色框之处都要注意，第一处同样要选确认，理由同上，第二处和第三处没有确定的值，一般建议最好使用700以后的端口。

这里要强调的是当我们选择设备时，设置设备地址时地址中的端口值要与此图一致，如下图（8）点击传输设置以太网板以太网模块（9）选择“以太网板”此处要在注意协议的选择，如果不能和地址中的最后一项相对应（0代表UDP通讯，1代表TCP通讯）则会导致通讯失败。

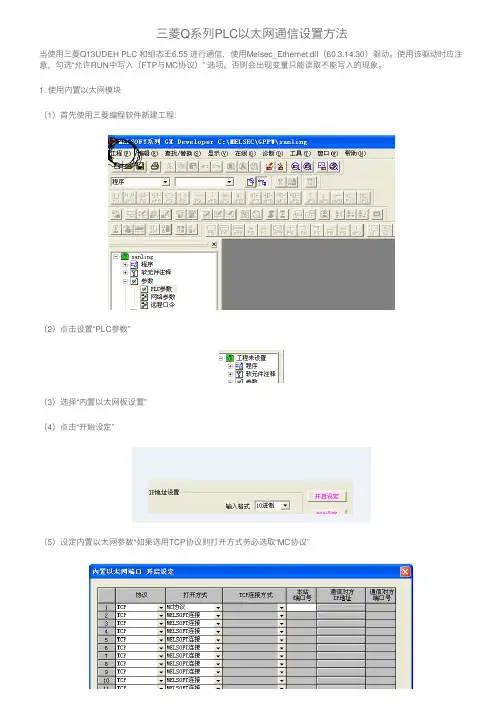

三菱Q系列PLC以太网通信设置方法

三菱Q系列PLC以太网通信设置方法

三菱Q系列PLC以太⽹通信设置⽅法当使⽤三菱Q13UDEH PLC 和组态王6.55 进⾏通信，使⽤Melsec_Ethernet.dll（60.3.14.30）驱动。

使⽤该驱动时应注意，勾选“允许RUN中写⼊（FTP与MC协议）” 选项。

否则会出现变量只能读取不能写⼊的现象。

1. 使⽤内置以太⽹模块（1）⾸先使⽤三菱编程软件新建⼯程：（2）点击设置“PLC参数”（3）选择“内置以太⽹板设置”（4）点击“开始设定”（5）设定内置以太⽹参数*如果选⽤TCP协议则打开⽅式务必选取“MC协议”如果需要多上位访问可以添加多个MC协议，添加多个端⼝号。

（6）下图中红⾊框中的选项⼀定要勾上，否则会出现变量只能读取不能写⼊的现象。

注意本站号：当打开时是10进制，这⾥必须把10进制转化成16进制，以⽅便组态王中使⽤。

2. 使⽤外置以太⽹模块（1）第⼀个步骤同使⽤内置以太⽹模块，本例以外置三菱以太⽹模块QJ17E71-100为例；（2）设置“⽹络参数”（3）点击“MELSECNET/以太⽹”（4）配置外置以太⽹模块可按照实际情况选择上图中的“⽹络类型”，“起始I/O号”，“⽹络号”，“组号”，“站号”，并选择对应“模式”。

（5）点击“操作设置”注意⼀定要选取⿊⾊框中的选项，否则会造成设备初始化失败（6）点击“初始设置”⿊⾊框选中的选项请填写较⼩的数值（7）点击“打开设置”上图是选择TCP通讯协议时的情况，图中铅笔圈定的两个地⽅要注意，第⼀处⼀定要选“有顺序”否则会引起通讯失败，第⼆处⼀定要选 “确认”，这样才能与上⼀图中的设置相对应，否则会导致通讯恢复需要很长时间。

第⼆处⼀定要选 “确认”，这样才能与上⼀图中的设置相对应，否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后⼀位⼀定要设为1，因为1代表TCP通信协议选择UDP通讯协议时三处红⾊框之处都要注意，第⼀处同样要选确认，理由同上，第⼆处和第三处没有确定的值，⼀般建议最好使⽤700以后的端⼝。

三菱FX5u PLC之间以太网简易连接无线通信方案

三菱FX5u PLC之间以太网简易连接无线通信方案

三菱FX5u PLC之间以太网简易连接无线通信方案简易PLC间链接功能，就是在最多8台FX5u可编程控制器或者FX3u可编程控制器之间，进行软元件相互链接的功能。

在实际系统中，同一个车间里分布多台PLC，通常距离在几十米到上百米不等。

在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。

本方案以三菱FX5u-32MR PLC为例，介绍两台FX5u-32MR PLC以太网简易连接下的以太网无线通讯实现过程。

在本方案中采用了达泰PLC无线通讯终端——DTD419M，作为实现无线通讯的硬件设备。

一、方案概述本方案中，用户无需更改网络参数和原有程序，也不必了解协议细节，通过PLC无线通讯终端--DTD419M，即可直接替换PLC之间有线以太网通讯，且稳定方便的实现无线通讯。

无线网络图▼二、测试设备与参数●三菱PLC型号：FX5u-32MR×2台●达泰PLC无线通讯终端——DTD419MA×2块●主从关系：1主1从●通讯接口：RJ45接口●通讯协议：简单CPU通讯●供电：12-24VDC●传输距离：100米，1KM三、达泰PLC无线通讯终端--DTD419M达泰DTD419M采用2x2两发两收无线架构，空中传输速率高达300Mbps，兼容三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议，并采用OFDM调制及MINO技术，使无线可靠传输距离达到1KM范围内均可使用。

DTD419M不仅能与PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

■主要特征:◆可以直接代替有线以太网线，实现无线组网；◆支持三菱MELSOFT连接、MC、BCNetTCP、Scoket、Modbus TCP等通讯协议；◆全数字无线加密传输方式，不插卡无运行费用；◆无需更改程序，即插即用，自适应接口协议；◆二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

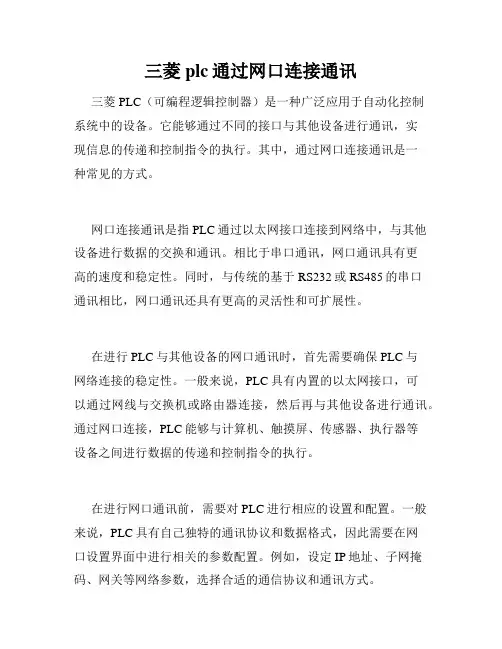

三菱plc通过网口连接通讯

三菱plc通过网口连接通讯

三菱plc通过网口连接通讯三菱PLC（可编程逻辑控制器）是一种广泛应用于自动化控制系统中的设备。

它能够通过不同的接口与其他设备进行通讯，实现信息的传递和控制指令的执行。

其中，通过网口连接通讯是一种常见的方式。

网口连接通讯是指PLC通过以太网接口连接到网络中，与其他设备进行数据的交换和通讯。

相比于串口通讯，网口通讯具有更高的速度和稳定性。

同时，与传统的基于RS232或RS485的串口通讯相比，网口通讯还具有更高的灵活性和可扩展性。

在进行PLC与其他设备的网口通讯时，首先需要确保PLC与网络连接的稳定性。

一般来说，PLC具有内置的以太网接口，可以通过网线与交换机或路由器连接，然后再与其他设备进行通讯。

通过网口连接，PLC能够与计算机、触摸屏、传感器、执行器等设备之间进行数据的传递和控制指令的执行。

在进行网口通讯前，需要对PLC进行相应的设置和配置。

一般来说，PLC具有自己独特的通讯协议和数据格式，因此需要在网口设置界面中进行相关的参数配置。

例如，设定IP地址、子网掩码、网关等网络参数，选择合适的通信协议和通讯方式。

一旦PLC与网络连接成功，并完成了相应的设置和配置，就可以开始进行网口通讯了。

在网口通讯中，可以使用不同的协议和通讯方式，例如以太网通讯协议、Modbus TCP协议等。

根据实际的应用需求，可以选择合适的通信协议和通讯方式。

通过网口连接通讯，PLC可以实现与其他设备之间的数据交换和控制指令的执行。

例如，在工业自动化控制系统中，PLC可以与计算机、触摸屏、传感器、执行器等设备之间进行数据的传递和控制指令的执行。

通过网口连接通讯，可以实现实时监测和控制，提高生产效率和质量。

同时，网口连接通讯还可以实现PLC 之间的数据交换和协同控制，提高系统的整体性能和可靠性。

除了在工业自动化领域中的应用，网口连接通讯在其他领域也有着广泛的应用。

例如，智能家居系统中，PLC可以通过网口连接与家庭网络、手机、智能设备等进行通讯，实现家居设备的智能化控制。

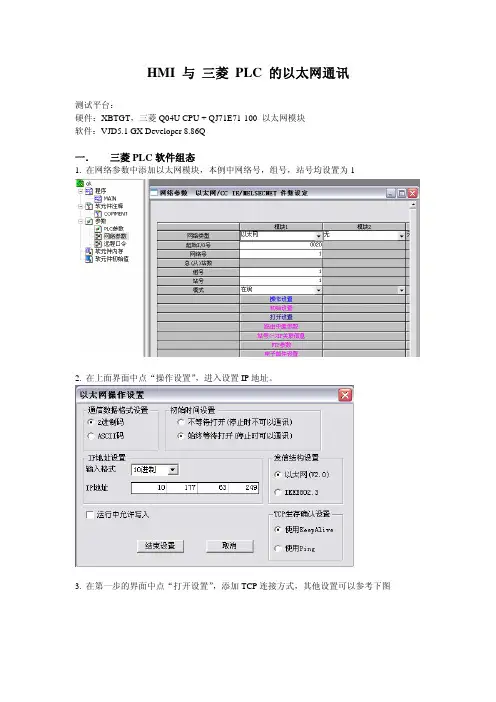

HMI 与 三菱 PLC 的以太网通讯

HMI 与 三菱 PLC 的以太网通讯

HMI 与三菱 PLC 的以太网通讯
测试平台：
硬件：XBTGT，三菱Q04U CPU + QJ71E71-100 以太网模块
软件：VJD5.1 GX Developer 8.86Q
一． 三菱PLC软件组态
1. 在网络参数中添加以太网模块，本例中网络号，组号，站号均设置为1
2. 在上面界面中点“操作设置”，进入设置IP地址。

3. 在第一步的界面中点“打开设置”，添加TCP连接方式，其他设置可以参考下图
4. 在GX developer 软件参数下选择PLC参数，选择IO分配，因为本例以太网模块插在1号槽位，所以在一号槽位类型中选择“智能”，在型号中输入模板型号，其他使用默认设置。

二． Vijeo Designer 组态：
1.在IO管理器中选择Q系列以太网TCP协议
2. 配置以太网地址，注意软件默认端口号为1025，所以在三菱软件配置的第三步中，“本站端口号”配置为16进制401，即十进制1025，与此设置对应。

上位机(C#)以太网连接三菱PLC

上位机以太网连接三菱PLC
前言
最近有个项目要使用C#与三菱PLC通信，在网络上找 了很多资料，几乎都是使用VB或者C++的，很少用C#实现 的。看了一下三菱给的资料中的C#案例，也说得不是太 清楚，所以在这里把我摸索出来的经验留给大家，和大 家一起学习，共同进步！
我使用的三菱PLC型号是FX5U，操作系统是Win7 64位 ，使用的VS2010平台。
设置连接
点击Connection test标签页，进行连接测试。
设置连接
点击Test按钮，显示连接OK。
监视PLC
设置好连接PLC之后我们就可以来监视PLC，查看PLC地址里的内容了 。打开PLC Monitor Utility程序。
监视PLC
在Device文本框处填写我们要查看的PLC地址，如：D198，然后点击 Start monitor按钮，我们就可以看到数据显示了。
C#读写PLC
在进行PLC的数据读写之前，我们要先连接PLC。新建按钮，在点击 事件中将我们要使用的组件axActUtlType1连接上PLC。
C#读写PLC
接着新建一个按钮控件，在其点击事件中我们就可以使用 axActUtlType1 来读取PLC的数据了。我使用的是其方法： ReadDeviceBlock2，具体还有很多其他的方法参见MX Component的使用 说明书。
C#读写PLC
前面都是一些准备工作，接着就要进行我们关键的C#读写PLC的数据 了。首先，建立一个窗体项目，目标框架为.NET Framework 3.5,目标平 台为X86(32位），不然可能会报警。
C#读写PLC
在工具箱里右键，点击选择项。
C#读写PLC
在COM组件标签页，这里有我们安装的好多三菱PLC组件。选择 MITSUBISHI ActUtlType Control,点击确定。

步骤三菱PLC用以太网的方式下载程序

步骤三菱PLC用以太网的方式下载程序1适用于FX3G/3GC、FX3S、FX3U/3UC该方式适用于FX3G/3GC、FX3S、FX3U/FX3UC这些3系列的FX，本次通过BCet-FX实现GX Works2以太网连接FX3UC为例，说明使用步骤：新建FX3U/FX3UC工程，双击导航栏中的连接目标：Connection。

1）跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“PLC Module”；2）在随后的跳出的设置中，点击“搜索网络上的FXCPU(S)”后，会搜索到BCNet-FX所连接的FX3UC。

按图中标号依次选择后，最后点击确认；3）在上述中选择好IP地址后，点击“通信测试”，即可提示与FX3UCCPU连接成功。

4）随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。

2适用于FX1N/1NC、FX2N/2NC、FX1S该方式适用于全系列的FXCPU，选择此方式主要针对于FX1N、FX2N、FX1S系列的FXPLC使用。

本次通过BCet-FX实现GX Works2以太网连接FX2NC为例，说明使用步骤：新建FX2N/FX2NC工程，双击导航栏中的连接目标：Connection。

1）跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“GOT”；2）在随后的跳出的设置中，在IP地址中输入BCNet-FX的IP地址，在端口号中输入BCNet-FX的端口号。

按图中标号依次选择后，最后点击“确认”；3）在上述中选择好IP地址后，点击“通信测试”，即可提示与FX2NCCPU连接成功。

4）随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。

注意事项BCNet-FX支持三菱FX系列PLCBCNet-Q支持三菱Q系列PLC。
