电动车智能充电器毕业设计

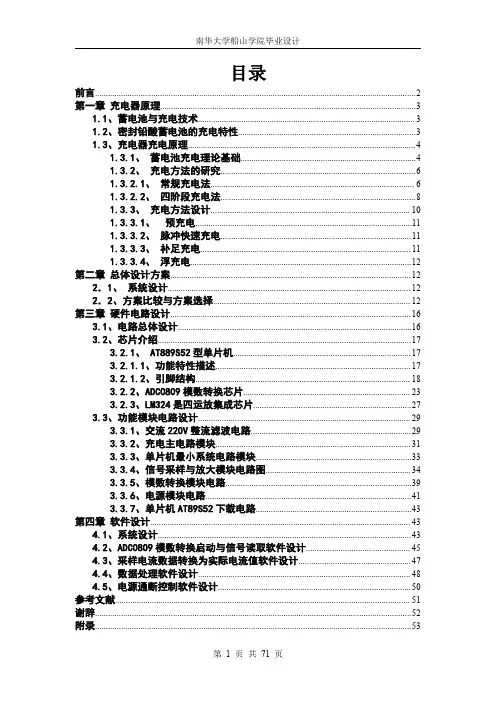

目录
前言 (3)
第一章充电器原理 (4)
1.1、蓄电池与充电技术 (4)
1.2、密封铅酸蓄电池的充电特性 (4)
1.3、充电器充电原理 (5)
1.3.1、蓄电池充电理论基础 (5)
1.3.2、充电方法的研究 (7)
1.3.2.1、常规充电法 (7)
1.3.2.2、四阶段充电法 (9)
1.3.3、充电方法设计 (10)
1.3.3.1、预充电 (11)
1.3.3.2、脉冲快速充电 (11)
1.3.3.3、补足充电 (11)
1.3.3.4、浮充电 (12)
第二章总体设计方案 (12)
2．1、系统设计 (12)
2．2、方案比较与方案选择 (12)
第三章硬件电路设计 (16)
3.1、电路总体设计 (16)
3.2、芯片介绍 (17)
3.2.1、 AT889S52型单片机 (17)
3.2.1.1、功能特性描述 (17)
3.2.1.2、引脚结构 (18)
3.2.2、ADC0809模数转换芯片 (23)
3.2.3、LM324是四运放集成芯片 (27)
3.3、功能模块电路设计 (29)
3.3.1、交流220V整流滤波电路 (29)
3.3.2、充电主电路模块 (31)
3.3.3、单片机最小系统电路模块 (33)
3.3.4、信号采样与放大模块电路图 (34)
3.3.5、模数转换模块电路 (39)
3.3.6、电源模块电路 (41)
3.3.7、单片机AT89S52下载电路 (43)
第四章软件设计 (43)
4.1、系统设计 (43)
4.2、ADC0809模数转换启动与信号读取软件设计 (45)
4.3、采样电流数据转换为实际电流值软件设计 (47)
4.4、数据处理软件设计 (48)
4.5、电源通断控制软件设计 (50)
参考文献 (51)
谢辞 (52)
附录 (53)
前言
以动力蓄电池为能源的电动车被认为是21世纪的绿色工程，它的出现将汽车工业的发展带入了一个全新的领域。目前，电动车核心部件中的电动机、控制器和车体三大部件在理论和技术上已较为成熟，而另两大部件蓄电池、充电器的发展还不能满足电动车的要求，有一些理论和技术问题还有待攻关，现已成为影响电动交通工具发展的瓶颈。
目前，我国的电动车用动力蓄电池大多为铅酸蓄电池，这主要是由于铅酸蓄电池具有技术成熟、成本低、电池容量大、跟随负荷输出特性好、无记忆效应等优点。当然，也有一些高性能电池，比如锂电池、燃料电池等。锂离子电池电动车在已投入试运营，由上海研制的第二代燃料电池轿车“超越二号”也于2004年5月在北京的国际氢能大会上露面，但都还未能得到广泛的推广应用。铅酸蓄电池具有价格低廉、供电可靠、电压稳定等优点，因此广泛应用于国防、通信、铁路、交通、工农业生产部门。近年来全密封免维护铅酸蓄电池其密封好、无泄漏、无污染等优点，能够保证人体和各种用电设备的安全，而且在整个寿命期间，无需任何维护，从而揭开了铅酸蓄电池发展历程新的一页。
众所周知，通信设备一般都采用免维护电池作为备用电源，许多电子设备必须的不间断电源系统（UPS）也离不开免维护电池，此外在应急灯、汽车、游艇中也越来越多的选用免维护电池。然而，由于充电方法不正确，充电技术不能适应免维护电池的特殊需求，造成电池很难达到规定的循环寿命。虽然近年来蓄电池自身的技术有了不小的进步，但作为其能量再次补充的充电器的发展非常缓
慢，传统的常规充电时间过长，快速充电技术至今仍未能完全解决，严重地制约着电动车的发展。基于此，本文提出了一种用于全密封免维护铅酸蓄电池的智能充电器设计方案，采用先进的四段式慢脉冲充电控制方法，有效地提高充电效率，延长电池寿命。
第一章充电器原理
1.1、蓄电池与充电技术
对于铅酸、镉镍、镍氢3类以水为溶剂的电解液蓄电池，为了使用上的安全、方便、长寿命和免维护，在全世界化学电源工作者数代人不懈的努力下，终于从大量的实验中发现了"部氧循环"的理论机制，使得该3类蓄电池所有的充放电反应，能在一个设计完好的带阀控的密封容器中反复安全进行。即蓄电池在充电和过充电期间，正电极析出的氧到达负电极后，能全部被负电极吸收还原，关系为i（O2析出）=i（O2还原），因而，蓄电池在长期的充放电过程中，不会造成电解液中水的损耗，以此来保证蓄电池的循环使用寿命与充电的安全。
1.2、密封铅酸蓄电池的充电特性
电池充电通常要完成两个任务，首先是尽可能快地使电池恢复额定容量，另一是使用小电流充电，补充电池因自放电而损失的能量，以维持电池的额定容量。在充电过程中，铅酸电池负极板上的硫酸铅逐渐析出铅，正极板上的硫酸铅逐渐生成二氧化铅。当正负极板上的硫酸铅完全生成铅和二氧化铅后，电池开始发生过充电反应，产生氢气和氧气。这样，在非密封电池中，电解液中的水将逐渐减
少。在密封铅酸蓄电池中，采用中等充电速率时，氢气和氧气能够重新化合为水。过充电开始的时间与充电的速率有关。当充电速率大于Ｃ／５时，电池容量恢复到额定容量的８０％以前，即开始发生过充电反应。只有充电速率小于Ｃ／１００，才能使电池在容量恢复到１００％后，出现过充电反应。为了使电池容量恢复到１００％，必须允许一定的过充电反应。过充电反应发生后，单格电池的电压迅速上升，达到一定数值后，上升速率减小，然后电池电压开始缓慢下降。由此可知，电池充足电后，维持电容容量的最佳方法就是在电池组两端加入恒定的电压。浮充电压下，充入的电流应能补充电池因自放电而失去的能量。浮充电压不能过高，以免因严重的过充电而缩短电池寿命。采用适当的浮充电压，密封铅酸蓄电池的寿命可达１０年以上。实践证明，实际的浮充电压与规定的浮充电压相差５％时，免维护蓄电池的寿命将缩短一半。铅酸电池的电压具有负温度系数，其单格值为－４ｍＶ／℃。在环境温度为２５℃时工作很理想的普通（无温度补偿）充电器，当环境温度降到０℃时，电池就不能充足电，当环境温度上升到５０℃时，电池将因严重的过充电而缩短寿命。因此，为了保证在很宽的温度围，都能使电池刚好充足电，充电器的各种转换电压必须随电池电压的温度系数而变。
1.3、充电器充电原理
1.3.1、蓄电池充电理论基础
理论和实践证明，蓄电池的充放电是一个复杂的电化学过程。一般地说,充电电流在充电过程中随时间呈指数规律下降,不可能自动按恒流或恒压充电。充电过程中影响充电的因素很多,诸如电解液的浓度、极板活性物的浓度、环境
温度等的不同,都会使充电产生很大的差异。随着放电状态、使用和保存期的不同,即使是相同型号、相同容量的同类蓄电池的充电也大不一样。上世纪60年代中期，美国科学家马斯对开口蓄电池的充电过程作了大量的试验研究，并提出了以最低出气率为前提的，蓄电池可接受的充电曲线，如图1所示。实验表明，如果充电电流按这条曲线变化，就可以大大缩短充电时间，并且对电池的容量和寿命也没有影响。原则上把这条曲线称为最佳充电曲线，从而奠定了快速充电方法的研究方向。
图1.1 最佳充电曲线
由图1.1可以看出：初始充电电流很大，但是衰减很快。主要原因是充电过程中产生了极化现象。在密封式蓄电池充电过程中，部产生氧气和氢气，当氧气不能被及时吸收时，便堆积在正极板（正极板产生氧气），使电池部压力加大，电池温度上升，同时缩小了正极板的面积，表现为阻上升，出现所谓的极化现象。蓄电池是可逆的。其放电及充电的化学反应式如下：
P b O2＋P b＋2H2SO4→2P b SO4＋2H2O （1）
很显然，充电过程和放电过程互为逆反应。可逆过程就是热力学的平衡过程，为保障电池能够始终维持在平衡状态之下充电，必须尽量使通过电池的电流小一些。理想条件是外加电压等于电池本身的电动势。但是，实践表明，蓄电池充电
时，外加电压必须增大到一定数值才行,而这个数值又因为电极材料，溶液浓度等各种因素的差别而在不同程度上超过了蓄电池的平衡电动势值。在化学反应中，这种电动势超过热力学平衡值的现象，就是极化现象。一般来说，产生极化现象有3个方面的原因。
1）欧姆极化充电过程中，正负离子向两极迁移。在离子迁移过程中不可避免地受到一定的阻力，称为欧姆阻。为了克服这个阻，外加电压就必须额外施加一定的电压，以克服阻力推动离子迁移。该电压以热的方式转化给环境，出现所谓的欧姆极化。随着充电电流急剧加大，欧姆极化将造成蓄电池在充电过程中的高温。
2）浓度极化电流流过蓄电池时，为维持正常的反应，最理想的情况是电极表面的反应物能及时得到补充，生成物能及时离去。实际上，生成物和反应物的扩散速度远远比不上化学反应速度，从而造成极板附近电解质溶液浓度发生变化。也就是说，从电极表面到中部溶液，电解液浓度分布不均匀。这种现象称为浓度极化。
3）电化学极化这种极化是由于电极上进行的电化学反应的速度，落后于电极上电子运动的速度造成的。例如：电池的负极放电前，电极表面带有负电荷，其附近溶液带有正电荷，两者处于平衡状态。放电时，立即有电子释放给外电路。电极表面负电荷减少，而金属溶解的氧化反应进行缓慢Me－e Me＋，不能及时补充电极表面电子的减少，电极表面带电状态发生变化。这种表面负电荷减少的状态促进金属中电子离开电极，金属离子Me＋转入溶液，加速Me－e Me＋反应进行。总有一个时刻，达到新的动态平衡。但与放电前相比，电极表面所带负电荷数目减少了，与此对应的电极电势变正。也就是电化学极化电压变高，从
