盖梁计算
2009-10-23 22:28:27| 分类：道路桥梁| 标签：|字号大中小订阅
个人文章，转载请注明。
桥墩桥台盖梁在桥梁结构中广泛应用，其计算也是桥梁设计中经常接触的问题，06年我曾就此专门写过一个ppt总结盖梁的计算，温故知新，贴上来和大家一起交流。
1本文讨论的范围
本文仅对常规的使用方式给出一种盖梁计算的方法供探讨，力求简单、实用，便于掌握。
2概述
盖梁的作用
将上部结构荷载传递到下部，转换受力特点。
盖梁的形式
常见的盖梁多为矩形。为节省材料根据桥墩盖梁的受力特点，桥墩盖梁也常在悬臂下部切去部分呈变截面状；在多联相连的桥梁中，梁高不等时在伸缩缝位置会出现“L”形盖梁，对多孔简支结构，有时会出现倒
“T”形盖梁。
盖梁的受力特点
盖梁为典型的受弯、受剪连续梁，暂不深究其更深的东西，探讨起来没完了。
采用的计算程序
选用最常用的杆系计算程序作为计算工具，例如gqjs、桥博等，本文选用桥梁博士作为计算工具。
3 盖梁计算
桥梁运营过程中，盖梁承担上部结构传递来的恒载和活载，并转换为竖向力传递给基础。本文以一普通钢
筋混凝土盖梁为例进行分析，分以下步骤逐步进行。
计算数据准备
1）计算盖梁承受的上部结构恒载：梁重＋二期恒载，从桥梁纵向计算结果文件中提取恒载在该墩处的支反
力。
注意：二期恒载主要指铺装、护栏等上部附属结构荷载，本步要计算出各个支座传递给盖梁的恒荷载。
2）计算盖梁上作用的活载：
从桥梁纵向计算结果文件中提取单车道汽车荷载引起的该墩处的支反力，以该支反力作为横向加载的车重。
3）根据上部结构桥面宽度确定横向加载区域。
建模计算
1）根据盖梁构造图对盖梁进行单元离散；
注意：进行单元离散时特征截面及支撑位置需要设置节点，同时确定盖梁上恒荷载作用的位置。
2）根据单元离散图在桥梁博士中建立计算模型，在施工阶段将恒载作用输入，在使用阶段输入活载信息，
输入完毕进行计算。
在桥博的视频教程中，有关于桥博模拟盖梁计算的完整视频，是很好的参考材料。对于桥博模拟盖梁计算的关键在于如何模拟汽车的横向加载，注意下图中汽车车道数、
横向分布系数中的汽车荷载和横向加载有效区域3处数据的填写。
注意：在使用阶段输入活载信息时，该对话框中下图划线部分的输入需注意。根据桥博的帮助文件，桥博
在进行横向加载计算时，其荷载效应解释如下：
如果是横向加载，则：(假设汽车车道数输入为3)
如果计入折减系数，则折减系数=(公路技术规范)，不计入折减系数，则折减系数=。
汽车效应=三辆汽车加载的效应(每辆汽车的总重为1KN，每轮重1/2KN)x汽车横向分布系数x折减系数。汽车冲击力=汽车效应x冲击系数。(此时用户应自己输入汽车冲击系数，因为横向加载不知道桥梁的实际
纵向跨径，但冲击系数是根据纵向跨径计算的。)
从以上横向加载效应可以看出，将汽车横向分布系数填成纵向加载时单车道对该墩的支反力则模拟了盖梁
上实际活载的作用。
利用计算结果进行设计
1）首先查看计算结果的弯矩、剪力图是否正确，在正确的前提下再查看计算结果；
2）桥梁博士带有估算配筋功能，可先估算出配筋，然后将配筋信息输入截面进行验算，桥博依据规范对各个截面进行承载能力和正常使用状态的验算并给出验算结果；
3）绘制成设计所需图纸，盖梁设计计算完毕。
泉州至南宁高速公路过龙陂高架桥咼墩盖梁施工方案计算书 设计：_________________ 复核：_________________ 审批：_________________ 浙江省交通工程建设集团有限公司
2009221
过龙陂咼架桥盖梁支架设计计算书 一、概况： 盖梁尺寸为11.95X 2.3 X 3.7m （长X 宽X 高），在悬臂部分设置了 2.525 X 2m 倒角，盖 梁支架拟采用[]18a 、][14a 、120a 加工为锚固式三角托架，三角托架的结构如图一所示， 具体尺寸见加工图，三角架的上部锚固采用预埋锥形螺母锚固钢板的形式， 下部撑脚直接支 撑在砼面上。三角支架安装完成后，吊装盖梁施工平台 3、2和侧面模板4、5，其相互关系 见图二。 图一：盖梁承载三角架加工示意图 图二：三角支架、工作平台和侧面模板位置的相互关系 二、荷载统计和整体计算： 单个三角架自重1.6t ;单侧悬挑砼方量17.71方，自重44.275t ;悬挑砼下模板支架单个 计重 1.95t ;砼大面施工模板共 108平方米，计重21.6t ;跳板和施工平台约 41.4平方，荷载 林4, W5 . X 吐制尺初 Mil
每平米0.2t，计荷载8.28t，荷载总计125.53t。 根据以上的荷载统计，对支架整体结构进行了分析计算，其模型如下（计算模型中三角支架部分荷载为12t/m2，未折减倒角砼重量，加载区域 2.65mx 3m其余平面荷载1t/m2）： 荷载分布示意图（图中荷载未考虑砼倒角荷载削减） BJ?7?+W!L 支架最大位移7.6mm （安全）El : IQ Hlh< i 1 __________ t#： zAh 商伍加齐 M]& Afridi UEJIH小E豁 K?? H刪:旳 Mlh i 22 Sr*： ■ E! EE*. H股亠3: aiTiE^tms* 支架最大组合应力94.6Mpa （安全） 舀工力 flft? I JHGH*-4O 2 O.IJXOJ*—K€ 耳4 ￡jaaoo?? -P-.^Qlw+W? zmwHT? 4丹饰”叭
第一章混凝土悬臂体系和连续体系梁桥的计算 第一节结构恒载内力计算 一、恒载内力计算特点 对于连续梁桥等超静定结构，结构自重所产生的内力应根据它所采用的施工方法来确定其计算图式。 以连续梁为例，综合国内外关于连续梁桥的施工方法，大体有以下几种： （一）有支架施工法； （二）逐孔施工法； （三）悬臂施工法； （四）顶推施工法等。 上述几种方法中，除有支架施工一次落梁法的连续梁桥可按成桥结构进行分析之外，其余几种方法施工的连续梁桥，都存在一个所谓的结构体系转换和内力（或应力）叠加的问题，这就是连续梁桥恒载内力计算的一个重要特点。 本节着重介绍如何结合施工程序来确定计算图式和进行内力分析以及内力叠加等问题，并且仅就大跨径连续梁桥中的后两种的施工方法——悬臂浇筑法和顶推施工法作为典型例子进行介绍。理解了对特例的分析思路以后，就可以容易地掌握当采用其它几种施工方法时的桥梁结构分析方法了。 二、悬臂浇筑施工时连续梁的恒载内力计算 为了便于理解，现取一座三孔连续梁例子进行阐明，如图1-1所示。该桥上部结构采用挂篮对称平衡悬臂浇筑法施工，从大的方面可归纳为五个主要阶段，现按图分述如下。 （一）阶段1 在主墩上悬臂浇筑混凝土 首先在主墩上浇筑墩顶上面的梁体节段（称零号块件），并用粗钢筋及临时垫块将梁体与墩身作临时锚固，然后采用施工挂篮向桥墩两侧分节段地进行对称平衡悬臂施工。此时桥墩上支座暂不受力，结构的工作性能犹如T型刚构。对于边跨不对称的部分梁段则采用有支架施工。 此时结构体系是静定的，外荷载为梁体自重q自(x)和挂篮重量P挂，其弯矩图与一般悬臂梁无异。 （二）阶段2 边跨合龙 当边跨梁体合龙以后，先拆除中墩临时锚固，然后便可拆除支架和边跨的挂篮。 此时由于结构体系发生了变化，边跨接近于一单悬臂梁，原来由支架承担的边段梁体重量转移到边跨梁体上。由于边跨挂篮的拆除，相当于结构承受一个向上的集中力P挂。 （三）阶段3 中跨合龙 当中跨合龙段上的混凝土尚未达到设计强度时，该段混凝土的自重q及挂篮重量2P 将以2个集中力 挂 R0的形式分别作用于两侧悬臂梁端部。
六、盖梁设计 (一)荷载计算 1.恒载计算 上部结构恒载见表6 2.活载计算 (1)活载横向分布系数计算 活载横向分布系数计算时荷载对称布置及非对称布置均采用杠杆原理方法进行计算。 单列车对称布置时见图11 单列车非对称布置时见图12 双列车对称布置时见图13 单列车非对称布置时见图14
1 2 30 0.122 1 0.8750.437 2 ηη η= = =?= 1 2 31 0.560.278 2 1 (0.4340.315)0.375 2 1 0.6480.324 2 ηηη=?= =?+= =?= 图11 0.875 0.875 0.566 图12 0.684 0.434 0.315
1231 0.2860.1432 10.7010.35021 0.950.475 2 ηηη=? ==?==?= 1231 0.5560.278 21 (0.4340.315)0.37521 (0.6480.355)0.502 2 ηηη=?==?+==?+= (2)按顺桥向活载移动情况，求支座活荷载反力的最大值 布载长度L 取15.96m a. 单孔荷载（见图15） 0.556 0.7011 0.951 0.434 0.315 0.648 0.355 图14 图13 0.286
b. 单列车时支座反力 R 2=140×(1+0.913)+120×(0.474+0.386)×30×0.199=236.99KN 两列车时支座反力 2×R 2=2×236.99=473.96 KN b.双孔荷载（见图16） 单列车时支座反力 R 1=140×(0.562+0.65)=169.68 KN R 2=120×(1+0.913)+30×0.725=251.31KN R=R 1 +R 2=169.68+251.31=420.99KN 双列车时支座反力 2×（R 1 + R 2）=2×420.99=841.98KN (3)载横向分布后各梁支点反力计算见表9 表9 主梁支点反力计算 120 140 30 140 120 图15 0.913 0.474 0.386 0.199 120 140 30 140 120 0.65 0.913 1.00 0.725 0.562 2图16
盖梁支架受力计算 （预埋钢棒上安工字钢横梁法） 一、概况 汨罗江特大桥盖梁除悬浇主墩及28#过渡墩盖梁另外计算外,最重盖梁为 40mT梁盖梁，其尺寸为15.9m（长）×2.3m（宽）×2.1m（高），若经计算该盖 梁支架满足要求，则其他盖梁支架均满足要求。 针对该工程特点设计便易操作的盖梁支架系统。混凝土及模板系统的恒载、 施工操作的活荷载通过型钢直接传递给牛腿，牛腿递给墩柱及桩基础。 二、设计计算依据 （1）《路桥施工计算手册》 （2）《公路桥涵钢结构及木结构设计规范》 （3）《机械设计手册》 三、支架模板的选用 盖梁模板： 1.1、侧模：采用组合钢模拼装。 1.2、底模：方正部分用组合钢模拼装。 1.3、横梁：采用[14#a槽钢，间距40cm。 1.4、主梁：采用I45a工字钢。 1.5、楔块：采用木楔。 1.6、穿心钢棒：采用45号钢，直径10cm。长度每边外露30cm. 四、计算方法 1、总荷载计算 盖梁砼荷载F1：体积71.85立方米，比重2.6吨/立方米，自重:195.9吨， 合F1=185.9*10=1859KN 模板重量F2：盖梁两侧各设置一根I45a工字钢作为施工主梁，长18米（工 字钢荷载），q1=80.4×10×18×2/1000=28.94 KN；主梁上铺设[ 14a槽钢，每 根长3.0米，间距为40cm，墩柱外侧各设置8根，两墩柱之间设置19根。 q2=（19+8×2）×3.0×14.53×10/1000=15.26KN（铺设槽钢的荷载）;
槽钢上铺设钢模板，每平方按0.45KN 计算， q3=（15.9×2.1×2+2.3×15.9+2.1×2.3×2）×0.45=50.9 KN （底模和侧模、端头模的荷载）； q4=6KN （端头三角支架自重） F2=q1+q2+q3+q4+q4=107.1KN F3：人员0.5吨，合5KN F4：小型施工机具荷载：0.55吨，合5.5KN F5：振捣器产生的振动力及混凝土冲击力；本次施工时采用HZ6X-50型插入式振动器，设置2台，每台振动力为5KN ，施工时混凝土冲击力按5KN 计，则F5=2×5+5=15KN 总荷载： F=F1+F2+F3+F4+F5 =1859+107.1+5+5.5+15=1991.6KN 2、穿心钢棒(45号钢)受力安全分析 共有4个受力点,每点受力：Q max =F/4=1991.6/4≈497.9KN ； 钢棒截面积：S=0.05*0.05*3.14=0.0079m 2 最大剪应力：τmax =Q max /S=497.9/0.0079=63.03Mpa 45号钢钢材的允许剪力： [τ]=125Mpa 则[τ] =125 ＞τmax =63.03Mpa 结论：穿心钢棒(45号钢)受力安全 3、I45a 工字钢主梁受力安全分析 工字钢均布荷载：q=F/2/15.9=1991.6/2/15.9=62.63KN/m R1=R2=ql/2（a+l/2）=2340.17KN 工字钢横梁AB 段最大弯矩出现在中间处（x=a+l/2=7.95m ），a=3.25m ， l=9.4m ；跨中最大弯矩 M max =62.63*9.4*7.95/2*[(1-3.25/7.95) *(1+2*3.25/9.4)-7.95/9.4] =360.98KN ?m 横梁CA 段和BD 段最大弯矩出现在支承点A 、B 两处，最大弯矩 2 12M qa =-=-1/2*62.63*3.252=-330.76 KN ?m
泉州至南宁高速公路过龙陂高架桥高墩盖梁施工方案计算书 设计： 复核： 审批： 浙江省交通工程建设集团有限公司 2009.2.21 过龙陂高架桥盖梁支架设计计算书
一、概况： 盖梁尺寸为11.95×2.3×3.7m（长×宽×高），在悬臂部分设置了2.525×2m倒角，盖梁支架拟采用[]18a、][14a、I20a加工为锚固式三角托架，三角托架的结构如图一所示，具体尺寸见加工图，三角架的上部锚固采用预埋锥形螺母锚固钢板的形式，下部撑脚直接支撑在砼面上。三角支架安装完成后，吊装盖梁施工平台3、2和侧面模板4、5，其相互关系见图二。 图一：盖梁承载三角架加工示意图 图二：三角支架、工作平台和侧面模板位置的相互关系 二、荷载统计和整体计算： 单个三角架自重1.6t；单侧悬挑砼方量17.71方，自重44.275t；悬挑砼下模板支架单个计重1.95t；砼大面施工模板共108平方米，计重21.6t；跳板和施工平台约41.4平方，荷载每平米0.2t，计荷载8.28t，荷载总计125.53t。 根据以上的荷载统计，对支架整体结构进行了分析计算，其模型如下（计算模型中三角
支架部分荷载为12t/m2，未折减倒角砼重量，加载区域2.65m×3m，其余平面荷载1t/m2）：荷载分布示意图（图中荷载未考虑砼倒角荷载削减） 支架最大位移7.6mm（安全） 支架最大组合应力94.6Mpa（安全）
支架第一阶屈曲稳定系数12（安全） 三、局部计算分析和构造： 1、锚杆抗拔： 按照最不利荷载布置方式，分别由每根斜杆处传递竖向力约15.7t，对锚点求矩，（15.7×3+15.7×1.5）=70.65tm，算出锚点和撑脚的水平拉力和压力为70.65/2.85=24.8t，锚固安全系数取4倍，得出锚固区的抗拔力应大于100t，每个锚固区采用10.9级直径26.5mm 的预埋锥形螺母四个，每个螺杆面积A=3.14×26.5×26.5/4=551.266平方毫米。其抗拉保证强度等于4×830Mpa×A/9800=187t，故锚固力足够。 2、锚杆抗剪： 竖向荷载125.53t分别由四个锚点承受，每个锚点抗剪约31.4t，考虑拉剪组合应力，31.4×9800/4/A×1.414+24.8×9800/4/A=307.5Mpa，小于10.9级螺杆的保证应力830Mpa，故抗剪也安全。 3、锚固钢板构造： 根据钢结构规范和机械设计手册中关于预埋钢板 厚度以及螺杆直径和孔位的具体要求，选定锚固钢板 厚30mm，尺寸520×300mm，开孔位置见右图。 为了方便支架的安装和拆除，保证施工人员的安 全，在三角架锚板中间开槽，浇筑砼前预埋定位螺母， 拆模后安装定位螺杆。开槽钢板直接卡在定位螺杆上， 将三角架直接悬挂在砼上，施工人员再上三角架安装 其余的锚固螺栓。 四、施工注意事项： 三角架安装时施工人员站立在已浇筑砼面上指挥塔吊，利用晃绳控制支架位置，当风速大于10m/s时不能进行吊装作业。 三角架吊装前在外侧悬挂尼龙安全网，在三角架中部的水平脚手钢管上焊接走道板作为装拆螺栓的施工平台，平台外侧焊接钢筋作为护栏。 三角架作为盖梁的承载平台，锚板和支撑板的贴合情况很重要，为此特设置了上部转动连接销，在拼装加工过程中要保证四块板在一个平面上，同时保证三角架的拼装后在一个竖直面上。 锚固件的预埋精度要求高，需采用较薄的定位钢板在模板上放样开孔，将预埋螺母等配件安装在模板上，浇筑砼时注意控制振捣，不要将振捣泵直接插在埋件上，同时要保证该处
盖梁计算书一、计算说明、参数本标段盖梁累计71个，均为双柱盖梁。总体分一般构造盖梁和框架墩盖梁（即预应力盖梁）两种。其中一般构造盖梁种尺寸。普通盖梁采用C35土，框架墩盖梁采用C50混凝土。一般构造盖梁共18个；15.736*2.1*1.5个；11.2*2.2*1.6共12个；11.595*2.2*1.6共18个，适用于松林大桥5#墩； 24.2*2.4*2.2个，适用于松林大桥4#、6#墩。由于11.2*1.9*1.4（1.595*1.9*1.4为斜交）盖梁具有代表性，故以下计算按11.2*1.9*1.4盖梁进行受力计算分析。盖梁采用大块定型钢模板施工方法。模板设置横加劲楞，横向加劲楞直接焊接在模板上；竖向][12加劲楞则布置在外侧,间距为0.8m，且其上安装对拉螺杆。计算参数：A3钢强度设计值：抗拉、抗压、抗弯：[σ]=12.5KN/cm2二、计算依据和参考资（1）揭阳至惠来高速公路A7标合同段两阶段施工图设计（2）公路桥涵施工技术规范（JTJ041－2000）（3）公路桥涵钢结构及木结构设计规范（JTJ025－86）（4）路桥施工计算手册.人民交通出版社.2002（5）公路桥涵施工技术规范实施手册.人民交通出版社.2002（6）机械工程师手册.机械工业出版社.2004三、模板计算荷载分项系数是在设计计算中，反映了荷载的不确定性并与结构可靠度概念相关联的揭惠高速公路A7一个数值。对永久荷载和可变荷载，规定了不同的分项系数。永久荷载分项系数γG：当永久荷载对结构产生的效应对结构不利时，对由可变荷载效应控制的组合取G=1．35。当产生的效应对结构有利时，—般情况下取γG=1．0；当验算倾覆、滑移或漂浮时，取γG=0．9；对其余某些特殊情况，应按有关规范
汕湛高速揭博项目T11标 盖梁支架计算书 四川路桥建设股份有限公司 2014年3月30日
目录 1、工程概况 (1) 2、总体施工方案 (1) 3、支承平台设置 (4) 4、计算依据 (5) 5、计算参数 (5) 6、计算结果 (9) 7、结论 (22) 8、抱箍试验 (23)
盖梁抱箍法施工方案 一、工程概况 本标段主线共设置大中桥7座（不含互通区和服务区），分别为白昌屋大桥（30米T梁），万年坑大桥（30米T梁），叶塘1号大桥（25米小箱梁），叶塘2号大桥（25米小箱梁），秋香江大桥（25米小箱梁），上赖水大桥（30米T梁），黎坑大桥（25米小箱梁）；九和互通内共设置桥梁3座，其中主线桥2座，匝道1座，分别为三社坑大桥（25米小箱梁），围坪大桥（25米小箱梁），D匝道桥（20米现浇箱梁）；紫金西互通内共设桥梁3座，其中主线桥2座，分别为玉竹坑中桥（25米小箱梁），围澳水大桥（25米小箱梁）和L线秋香江大桥（25米小箱梁）；瓦溪服务区共设置主线桥1座，为四联大桥（30米T梁）。下部结构采用桩基础、地系梁、承台、柱式桥墩、肋板、台帽、盖梁和耳背墙。其中D匝道桥桥墩采用花瓶墩。 二、总体施工方案 因本标段桥梁盖梁高度较高，采用满堂支架施工盖梁耗时长、占用大量钢管扣件等周转材料、不经济。拟采用在墩柱上安设抱箍支承平台施工。 盖梁统计表
考虑最不利情况（跨度及盖梁尺寸均最大），采用秋香江1.8m*2.4m*17.437m盖梁(两柱）、上濑水大桥2.1m*2.4m*15.3m盖梁（两柱）和四联大桥2.1m*2.4m*20.1m（三柱）盖梁作为计算模型。盖梁简图
第5章 受弯构件斜截面承载力计算 1．何谓无腹筋梁？简述无腹筋梁斜裂缝形成的过程。 答：不配置腹筋或不按计算配置腹筋的梁称为无腹筋梁。 无腹筋梁的斜截面破坏发生在剪力和弯矩共同作用的区段。只配置受拉主筋的混凝土简支梁在集中荷载作用下。当荷载较小，裂缝出现以前，可以把钢筋混凝土梁看作匀质弹性体，按材料力学的方法进行分析。随着荷载增加，当主拉应力值超过复合受力下混凝土抗拉极限强度时，首先在梁的剪拉区底部出现垂直裂缝，而后在垂直裂缝的顶部沿着与主拉应力垂直的方向向集中荷载作用点发展并形成几条斜裂缝，当荷载增加到一定程度时，在几条斜裂缝中形成一条主斜裂缝。此后，随荷载继续增加，剪压区高度不断减小，剪压区的混凝土在剪应力和压应力的共同作用下达到复合应力状态下的极限强度，导致梁失去承载能力而破坏。 2．无腹筋梁斜截面受剪破坏的主要形态有哪几种？破坏发生的条件及特点如何？ 答：无腹筋梁斜截面受剪破坏的主要形态有斜压破坏、剪压破坏和斜拉破坏三种类型。如图题2所示。 （1）斜压破坏 这种破坏多发生在集中荷载距支座较近，且剪力大而弯矩小的区段，即剪跨比比较小（1<λ）时，或者剪跨比适中，但腹筋配置量过多，以及腹板宽度较窄的T 形或I 形梁。由于剪应力起主要作用，破坏过程中，先是在梁腹部出现多条密集而大体平行的斜裂缝（称为腹剪裂缝）。随着荷载增加，梁腹部被这些斜裂缝分割成若干个斜向短柱，当混凝土中的压应力超过其抗压强度时，发生类似受压短柱的破坏，此时箍筋应力一般达不到屈服强度。 （2）剪压破坏 这种破坏常发生在剪跨比适中（31<<λ），且腹筋配置量适当时，是最典型的斜截面受剪破坏。这种破坏过程是，首先在剪弯区出现弯曲垂直裂缝，然后斜向延伸，形成较宽的主裂缝—临界斜裂缝，随着荷载的增大，斜裂缝向荷载作用点缓慢发展，剪压区高度不断减小，斜裂缝的宽度逐渐加宽，与斜裂缝相交的箍筋应力也随之增大，破坏时，受压区混凝土在正应力和剪应力的共同作用下被压碎，且受压区混凝土有明显的压坏现象，此时箍筋的应力到达屈服强度。 （3）斜拉破坏 题图2(a) 破坏形态(b) 荷载-挠度曲线
第4章盖梁计算与绘图 4.1概述 柱式墩台是公路桥梁设计中普遍采用的结构形式，由于跨径、斜度、桥宽、地质、车荷载的变化，很难完全套用现行标准图和通用图。尤其是盖梁部分，标准化程度低，工作量大，构件配筋复杂，设计人员往往要花费很大精力和时间。因此迫切需要一套软件帮助设计人员快速准确的完成设计，同时提供设计人员多方案比选，达到优化设计的目的。盖梁计算与绘图模块就是专门用来计算盖梁的内力，并进行强度和抗裂验算，动态显示弯矩、剪力包络图和裂缝配筋图，完成钢筋构造图的设计。 4.2功能 4.2.1计算与绘图共同部分 ●⑴既可对帽梁单独设计计算，单独绘钢筋构造图；又可设计计算绘图全过程进行。 ●⑵适合任意斜交角度的桥墩或桥台盖梁。 ●⑶绘制独柱、2柱、3柱、4柱；计算独柱、2柱、3柱…9柱、10柱式盖梁。 ●⑷盖梁截面高度等高或悬臂部分变高。 4.2.2计算部分 ●⑴提供中文计算书一份，包括原始数据和16个不同内容的计算结果表，便于用户备查和复核。表格内容如下： a:每片上部梁(板)恒载反力表 b:荷载反力和冲击系数表 c:梁(板)横向分配系数表 d:活载引起梁(板)支反力表 e:上部梁(板)恒载作用截面内力表 f:盖梁自重作用截面内力表 g:人群荷载作用内力表 h:挂车荷载作用内力表 i:汽车荷载作用内力表 j:各截面单项荷载弯矩表 k:各截面单项荷载左剪力表 l:各截面单项荷载右剪力表 m:内力合计表(未计入荷载效应提高系数) n:内力组合表(已计入荷载效应提高系数) o:配筋、裂缝计算表 p:箍筋间距计算表 ●⑵绘制弯矩包络图和计算相应控制截面钢筋根数。 ●⑶绘制剪力包络图和计算相应控制截面钢筋根数。 ●⑷绘制裂缝配筋图和计算相应控制截面钢筋根数。 ●⑸按2环（4肢）、3环（6肢）分别计算箍筋间距。 ●⑹活载考虑人群、汽车、验算荷载常用的三种。 汽车荷载包括汽车-10级、汽车-15级、汽车-20级、汽车超-20级、汽车城-A级、汽车城-B级或自定义。
盖梁模板设计计算书 一、概述 本合同段盖梁共有74个，按下接墩柱直径的不同可分为5种，其中下接φ1.3墩柱盖梁宽度有1.5m、1.6m两种，故共有6种不同的盖梁型式，其中每一种盖梁其它尺寸又有不同，详见附表：盖梁尺寸表。 针对盖梁种类多的情况，对质量要求与经济性进行综合考虑，拟对所有盖梁正侧模加工钢模，其余加工木模。 二、正侧模设计 1、正侧模尺寸及结构形式选定 正侧模高度分为1.35m、1.75m两种，1.35m高模板长度分为4.5m、1.5m两种，1.75m高模板长度分为4.5m、1.5m 两种。面板采用5mm厚钢板，紧贴模板的竖向小肋用□5×60扁钢，间距为300mm，横肋用[8槽钢，间距为500mm，对拉螺杆处竖向大肋用2[10槽钢，间距为1m。 2、模板荷载计算 （1）采用《简明施工计算手册》P310页推荐公式计算新浇普通砼作用于模板的最大侧压力，由该公式可以看出，最大侧压力与砼浇筑速度V、盖梁总高度H呈单调递增函数关系，故选取9＃桥盖梁作为计算对象（高度较大，平均平面面积较小）。 砼浇筑速度：按每小时浇筑40m3计算，砼平均浇筑速度V＝3.10m/h。砼的入模温度假定为10℃，K S取1.15，K W1.2 1500 1500 P m＝4+ · Ks·Kw·3√V ＝4+ ×1.15×1.2×3√3.10 T+30 40 ＝79.46Kpa P m＝25H＝25×1.5＝37.5Kpa 取P m＝37.5Kpa
（2）振捣砼时产生的荷载取4.0Kpa。 （3）荷载组合：依据《公路桥涵施工技术规范》第8.2.2条规定：计算强度荷载P1＝37.5 +4.0＝41.5Kpa； 验算强度荷载P2＝37.5Kpa。 3、面板计算 Lx／Ly＝500／300＝1.6 按双面板计算，选面板三面固定、一面简支的最不利情况计算。 （1）强度计算 先计算M max 查《建筑工程模板施工手册》 W＝0.00249 M x＝0.0384 M y=0.0059 M x0＝-0.0814 M y0＝-0.0571 取1m 宽板条作为计算单元，最大强度计算荷载为： q＝41.5×103×10-6×1＝0.0415N／mm M x·max＝M x0·ql2＝-0.0814×0.0415×3002＝-304.029N·mm 面板的截面系数 W＝1/6bh2＝1/6×1×52＝4.167mm3 查《建筑工程模板施工手册》P498知： M max 304.029 σmax＝＝＝72.96N／mm2＜[σ] V x·W x 1×4.167 ＝145N／mm2 其中V x＝1（截面塑性发展系数） （2）刚度验算 F＝P1＝0.0375N／mm2 h=300mm
虎门二桥S4标 沙田枢纽立交主线桥 盖梁施工支架计算书（B版） 虎门二桥S4标项目经理部 2015年10月·广州
目录 1工程概况 (1) 1.1 工程简介 (1) 2盖梁施工方案简介 (7) 2.1 0#墩L型悬臂盖梁落地支架简介 (7) 2.2 1#~14#墩悬臂盖梁支架简介 (8) 2.3 圆柱墩盖梁抱箍支架简介 (8) 3盖梁施工支架计算 (10) 3.1 计算说明 (10) 3.2 计算参数 (10) 3.3 0#墩L型悬臂盖梁施工支架计算 (10) 3.4 1#~14#墩悬臂盖梁施工支架计算 (15) 3.5 圆柱墩盖梁施工支架计算 (20) 4抱箍计算 (23) 4.1 设计指标 (23) 4.2 D160cm计算 (23) 4.3 D180cm抱箍计算 (29)
1工程概况 虎门二桥项目起点位于广州市南沙区东涌镇，终点位于东莞市沙田镇，主线全线长12.891km，含大沙水道、坭洲水道两座悬索桥，其中大沙水道桥采用主跨为1200m悬索桥，坭洲水道桥采用548+1688m双跨钢箱梁悬索桥。坭洲水道桥跨越坭洲水道（狮子洋）桥位处河面宽度约2300m，西塔中心里程为K8+052.618，东塔中心里程为K9+740.618。坭洲水道桥总体布置图如下图所示。 坭洲水道桥总体布置图 1.1工程简介 沙田枢纽立交主线桥里程范围为K11+426.618～K12+941.618，分左右两幅，每幅共有49个墩(0#墩作为东引桥与沙田立交的过渡墩，其墩身施工方案已划入东引桥工程段，其盖梁施工划入沙田枢纽立交工程段)，总共98个墩，桥墩有板式墩、双柱圆柱墩、三柱圆柱墩、四柱圆柱墩等四种类型。 板式墩共有32个，其中板厚1.6m的有28个，板厚1.8m的有4个；双柱墩共27个，其中柱径1.8m的有5个，柱径1.6m的有22个；三柱墩共有21个，其中柱径1.6m的有19个，柱径2.2m的有2个；四柱墩共有9个，柱径均为1.6m。 本工程段墩身最大高度为20.263m，墩身最大方量为166.6m3。 左右幅0#~18#墩、21#~46#墩、49#墩上设有盖梁，其中左右幅0#墩盖梁为变高L型悬臂梁，左右幅1#~14#墩盖梁形式为变高T形悬臂梁，其余均为矩形梁（左右幅19#~20#、47#~48#墩上为连续小箱梁，不设盖梁）。 左右幅0#墩盖梁为预应力变高L型悬臂盖梁，盖梁截面呈L型，采用C40混凝土，长度为18.7m，截面形式为3.5×[(2.2~1.1)+1.2]m，1.2m加高块位于预制小箱梁侧，宽度1.05m。盖梁方量108.0m3。 左右幅1#~14#墩变高悬臂盖梁为预应力混凝土结构，采用C40混凝土，盖梁长度均为18.7m，截面尺寸为2×（2.2~1.1）m，悬臂长度5.05m，混凝土方
桥梁通CAD 第4章盖梁计算与绘图使用说明17 第4章盖梁计算与绘图 4.1概述 柱式墩台是公路桥梁设计中普遍采用的结构形式，由于跨径、斜度、桥宽、地质、车荷载的变化，很难完全套用现行标准图和通用图。尤其是盖梁部分，标准化程度低，工作量大，构件配筋复杂，设计人员往往要花费很大精力和时间。因此迫切需要一套软件帮助设计人员快速准确的完成设计，同时提供设计人员多方案比选，达到优化设计的目的。盖梁计算与绘图模块就是专门用来计算盖梁的内力，并进行强度和抗裂验算，动态显示弯矩、剪力包络图和裂缝配筋图，完成钢筋构造图的设计。 4.2功能 4.2.1计算与绘图共同部分 ●⑴既可对帽梁单独设计计算，单独绘钢筋构造图；又可设计计算绘图全过程进行。 ●⑵适合任意斜交角度的桥墩或桥台盖梁。 ●⑶绘制独柱、2柱、3柱、4柱；计算独柱、2柱、3柱…9柱、10柱式盖梁。 ●⑷盖梁截面高度等高或悬臂部分变高。 4.2.2计算部分 ●⑴提供中文计算书一份，包括原始数据和16个不同内容的计算结果表，便于用户备查和复核。表格内容如下： a:每片上部梁(板)恒载反力表 b:荷载反力和冲击系数表 c:梁(板)横向分配系数表 d:活载引起梁(板)支反力表 e:上部梁(板)恒载作用截面内力表 f:盖梁自重作用截面内力表 g:人群荷载作用内力表 h:挂车荷载作用内力表 i:汽车荷载作用内力表 j:各截面单项荷载弯矩表 k:各截面单项荷载左剪力表 l:各截面单项荷载右剪力表 m:内力合计表(未计入荷载效应提高系数) n:内力组合表(已计入荷载效应提高系数) o:配筋、裂缝计算表 p:箍筋间距计算表 ●⑵绘制弯矩包络图和计算相应控制截面钢筋根数。 ●⑶绘制剪力包络图和计算相应控制截面钢筋根数。 ●⑷绘制裂缝配筋图和计算相应控制截面钢筋根数。 ●⑸按2环（4肢）、3环（6肢）分别计算箍筋间距。 ●⑹活载考虑人群、汽车、验算荷载常用的三种。 汽车荷载包括汽车-10级、汽车-15级、汽车-20级、汽车超-20级、汽车城-A级、汽车城-B级或自定义。

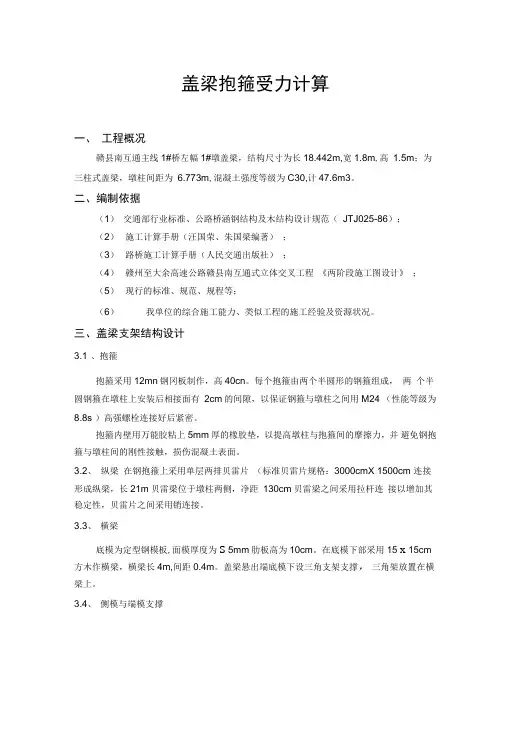

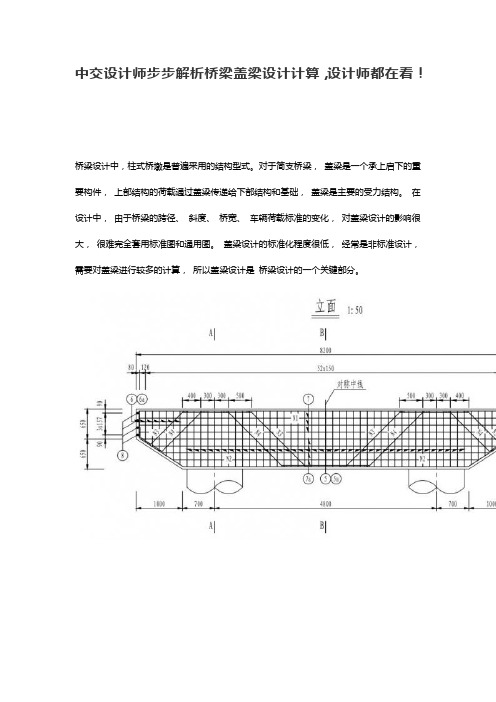

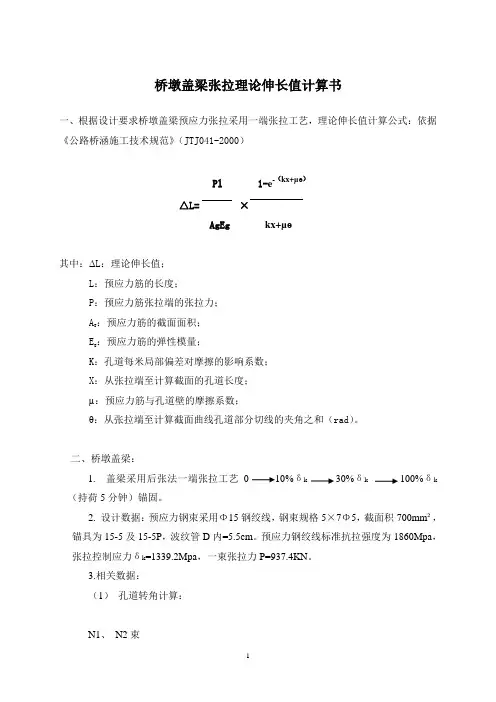

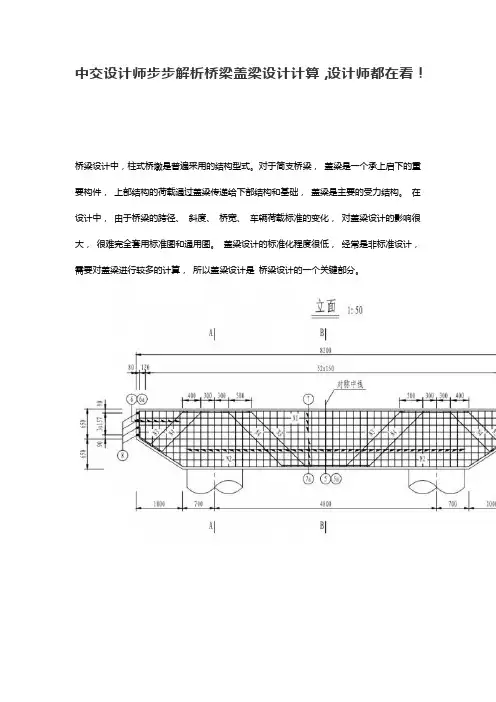

中交设计师步步解析桥梁盖梁设计计算，设计师都在看！ 桥梁设计中，柱式桥墩是普遍采用的结构型式。对于简支桥梁，盖梁是一个承上启下的重要构件，上部结构的荷载通过盖梁传递给下部结构和基础，盖梁是主要的受力结构。在设计中，由于桥梁的跨径、斜度、桥宽、车辆荷载标准的变化，对盖梁设计的影响很大，很难完全套用标准图和通用图。盖梁设计的标准化程度很低，经常是非标准设计，需要对盖梁进行较多的计算，所以盖梁设计是桥梁设计的一个关键部分。
